Safire Smart - Ajouter une caméra d'une marque différente sur le PoE depuis le NVR
Pour ajouter une caméra d'une marque différente sur le PoE depuis un enregistreur Safire Smart PoE.
La caméra doit avoir une adresse IP dans la plage IP PoE du NVR.
Rechercher la plage IP PoE depuis le NVR.

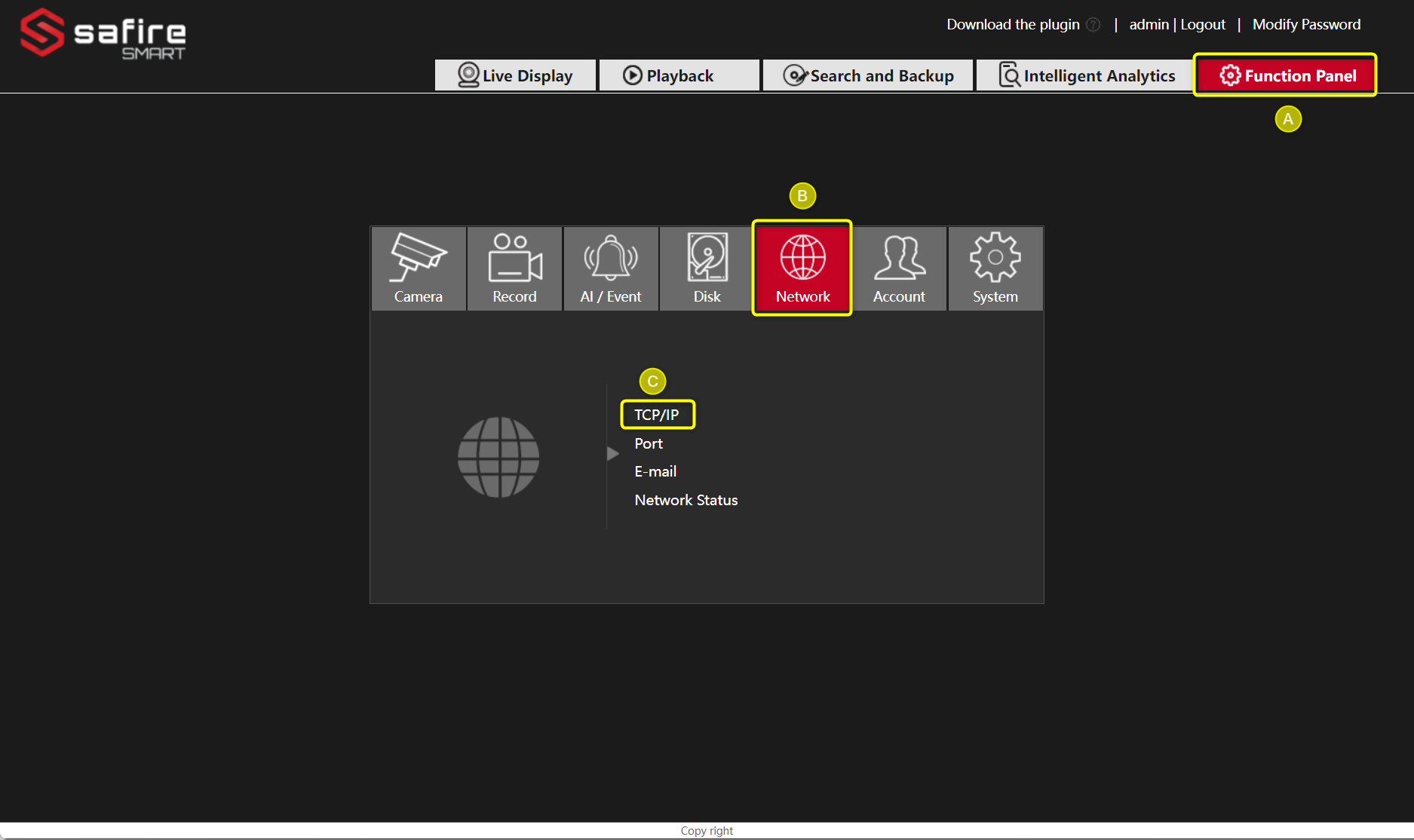

A. Ouvrez la page de configuration du NVR dans le navigateur web
B. Sélectionnez Réseau
C. Puis TCP/IP

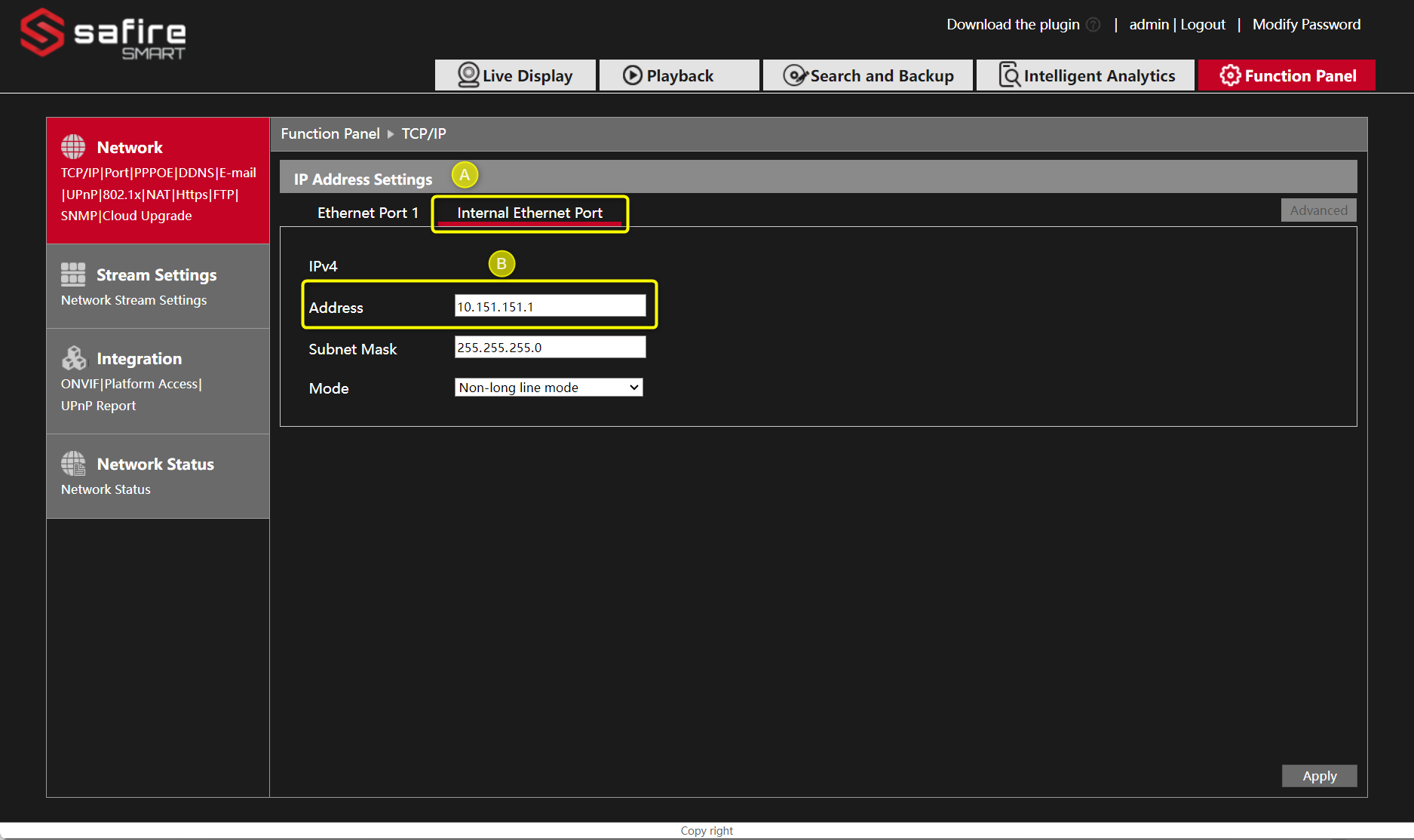

A. Ouvrez l'onglet Port Ethernet Interne
B. L'adresse IP interne des connecteurs PoE est affichée ici
C. Notez l'adresse IP interne du NVR
Dans ce cas, l'adresse IP interne de l'enregistreur est 10.151.151.1
C'est l'adresse IP passerelle pour les caméras connectées aux ports PoE du NVR.
Cette adresse IP passerelle 10.151.151.1 ne peut pas être utilisée pour l'adresse IP d'une caméra.
Donc, toute adresse de 10.151.151.2 à 10.151.151.254 peut être utilisée pour la caméra IP qui doit être connectée au PoE du NVR. Nous conseillons de commencer à partir de 10.151.151.100 afin d'éviter des conflits IP ultérieurs.
Pour éviter les conflits IP, vérifiez les caméras IP déjà connectées au PoE sur l'enregistreur.

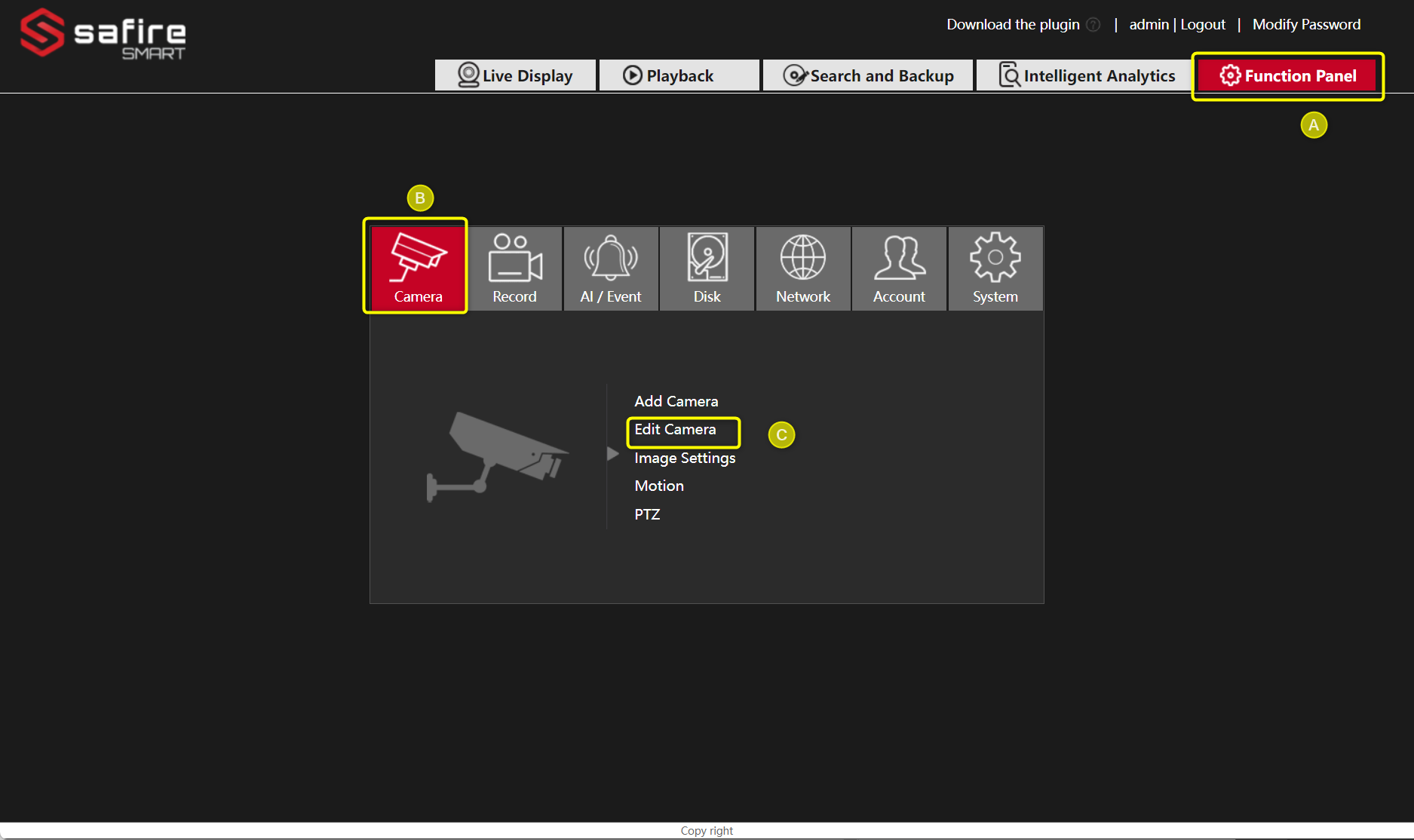

A. Cliquez sur le Panneau de Fonction
B. Puis Caméra
C. Et Modifier la caméra
Ici sont affichées toutes les caméras IP déjà connectées ainsi que les caméras IP présentes sur le réseau local.
Dans cet exemple, vérifiez les adresses IP commençant par 10.151.151.xxx, celles affichées ne peuvent pas être utilisées pour la nouvelle caméra IP qui doit être configurée sur le PoE du NVR.
L'étape suivante est de vérifier si l'alimentation est activée depuis le PoE du NVR.

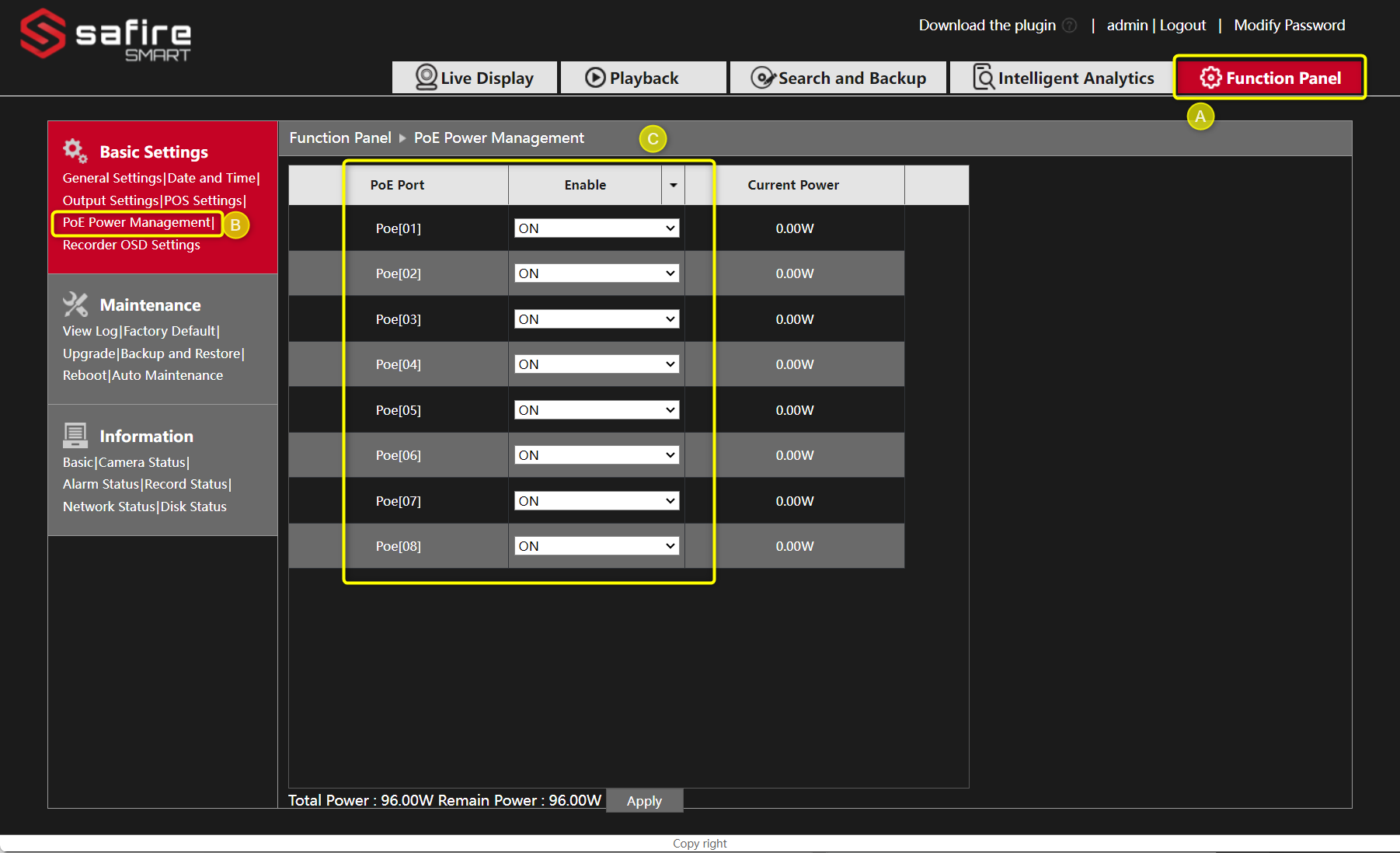

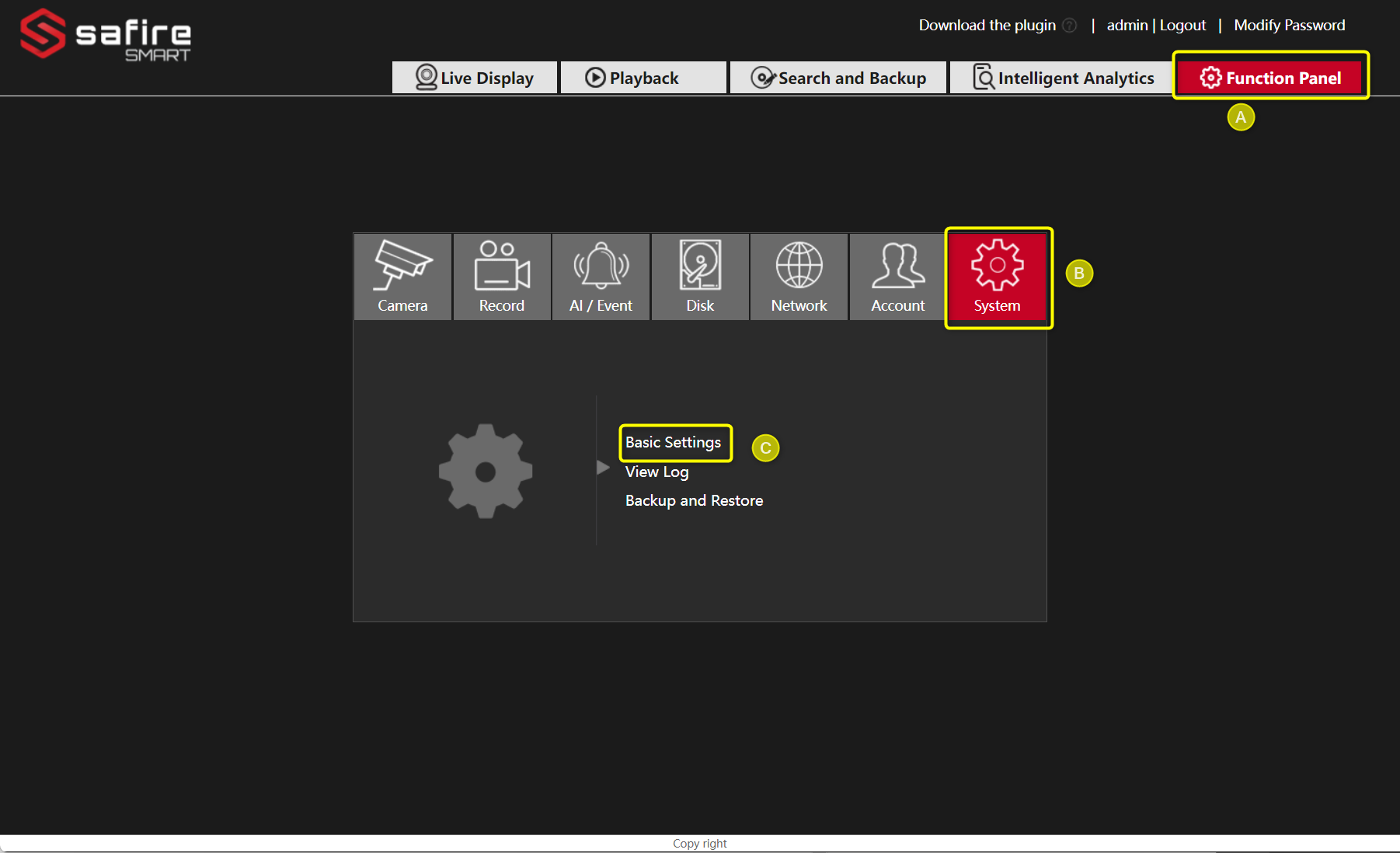

A. Via le Panneau de Fonction
B. Sélectionnez Système
C. Paramètres de base
B. Cliquez sur Gestion de l'alimentation PoE
C. Maintenant, la gestion de l'alimentation affichera les ports actifs et la consommation d'énergie
Maintenant que toutes les informations sont collectées et que le port Power over Ethernet est actif, nous pouvons préparer la caméra IP.
Selon la marque et le modèle, il existe des outils pour changer l'adresse IP de la caméra sans ouvrir la page de configuration de la caméra.
Dans ce cas, nous allons attribuer l'adresse IP 10.151.151.101 à la caméra IP.
Le masque de sous-réseau doit être 255.255.255.0 et la passerelle celle de l'enregistreur 10.151.151.1
Pour cet exemple, nous utilisons une caméra Safire fabriquée par Hik.

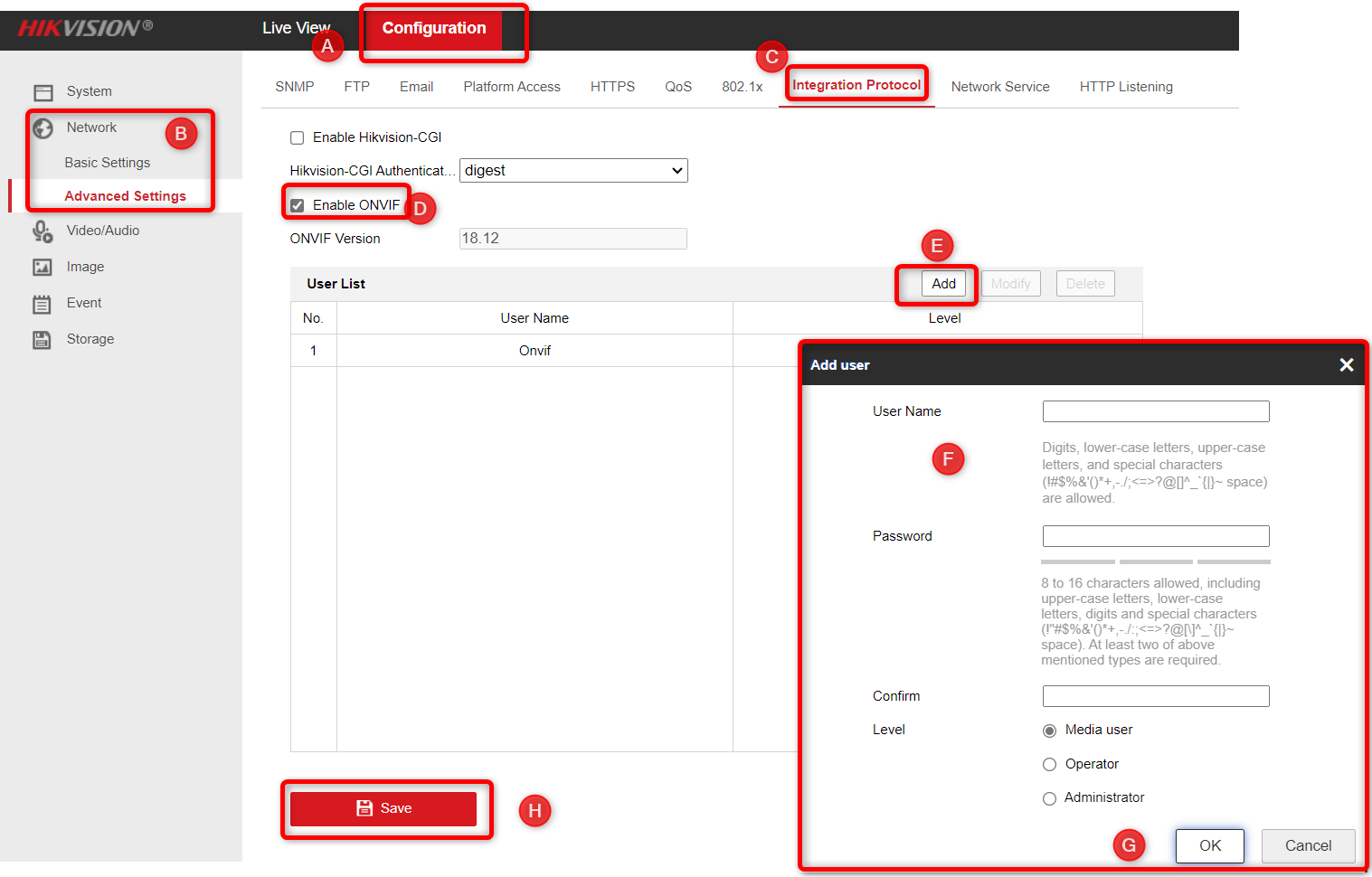

Pour certaines caméras, Onvif doit être activé et un utilisateur Onvif (demandez le support à votre fournisseur)
Exemple Hik :

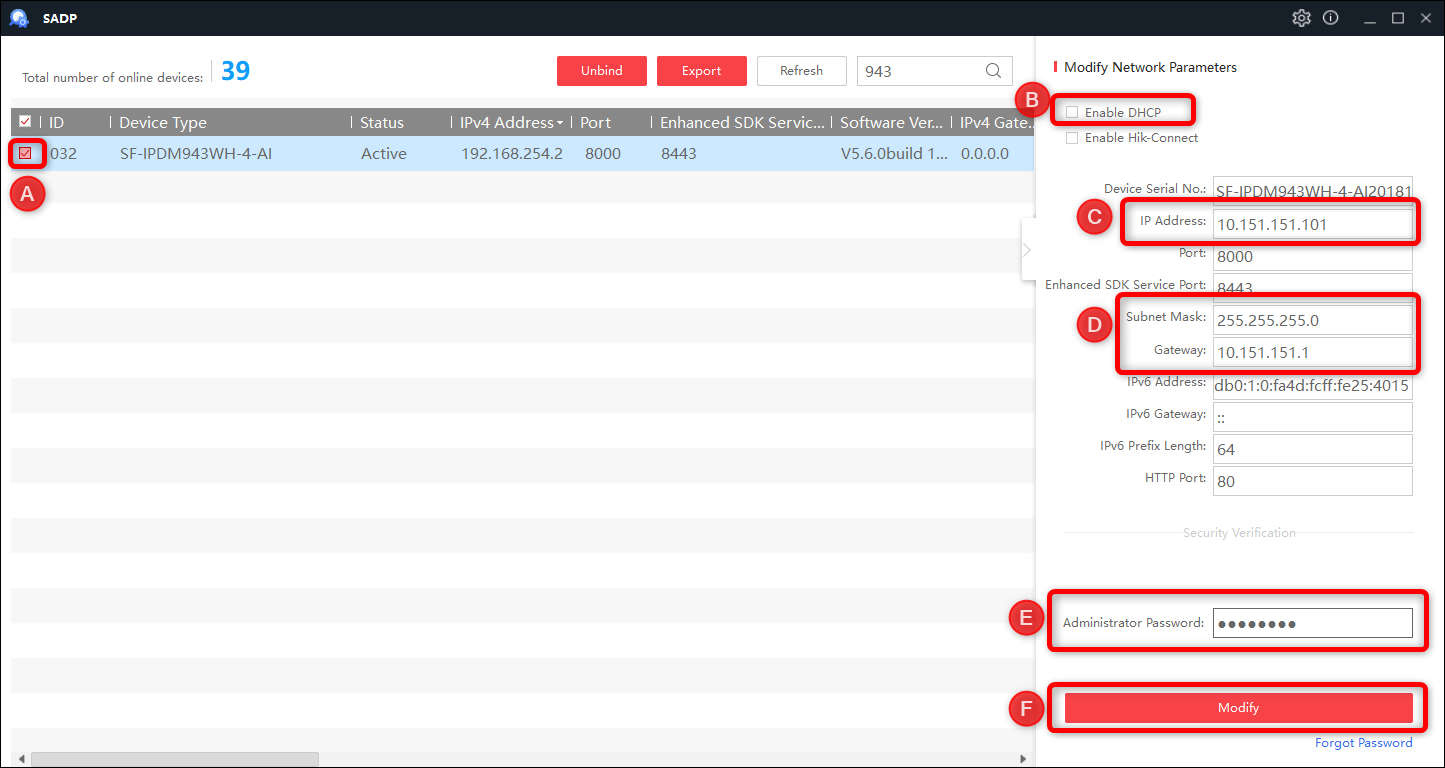

A. Ouvrez l'outil SADP, recherchez la caméra et sélectionnez-la pour la modifier
B. Assurez-vous que le DHCP est désactivé afin de modifier l'adresse IP de la caméra
C. Dans le champ adresse IP, ajoutez l'adresse IP disponible de la caméra (10.151.151.101 pour cet exemple)
D. Le masque de sous-réseau et la passerelle (adresse IP interne du NVR 10.151.151.1)
E. Entrez le mot de passe administrateur
F. Cliquez sur Modifier pour appliquer les changements
Connectez maintenant la caméra à l'un des connecteurs PoE du NVR et retournez à la page de configuration de l'enregistreur.

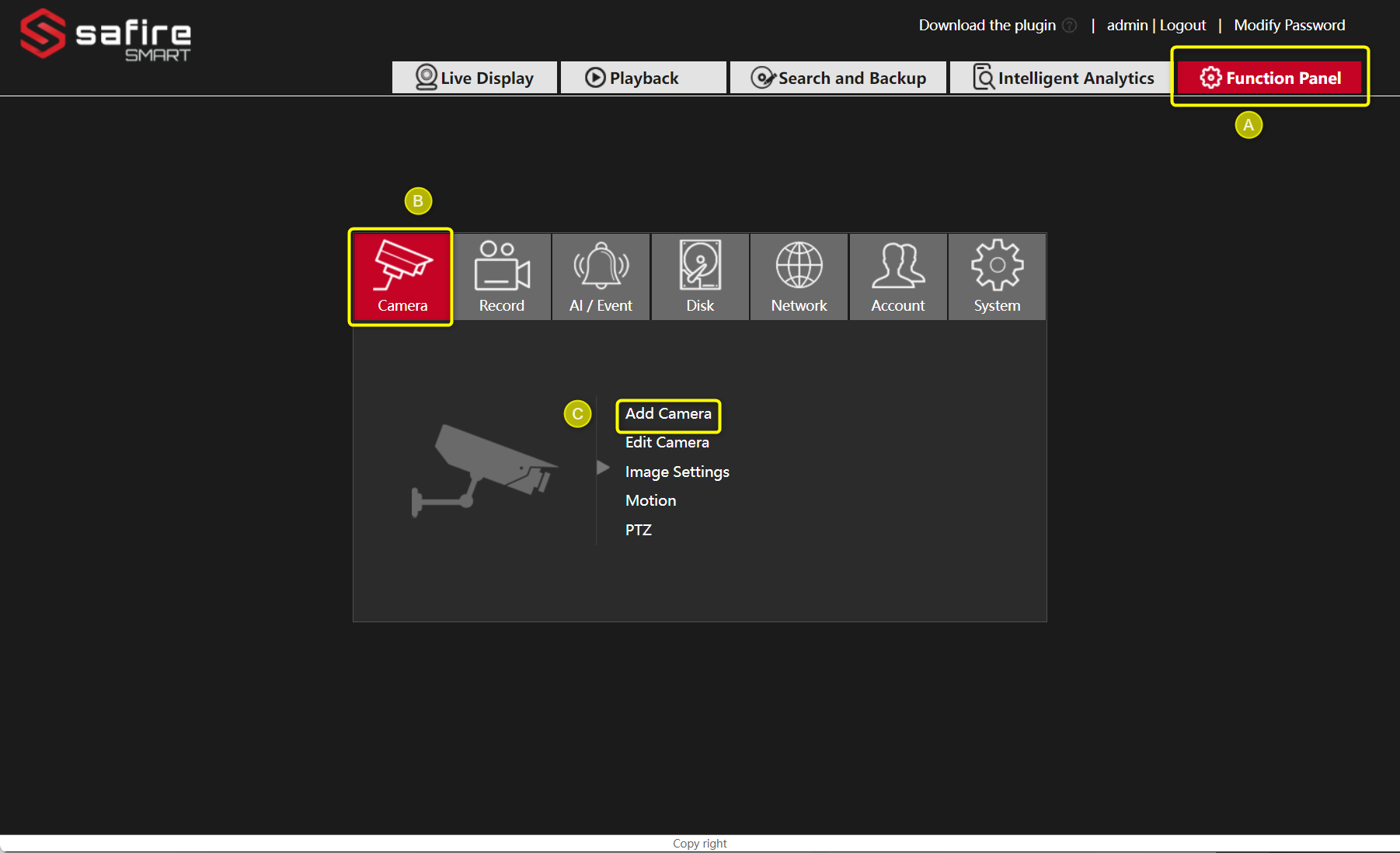

A. Cliquez sur le Panneau de Fonction
B. Puis Caméra
C. et Ajouter une caméra

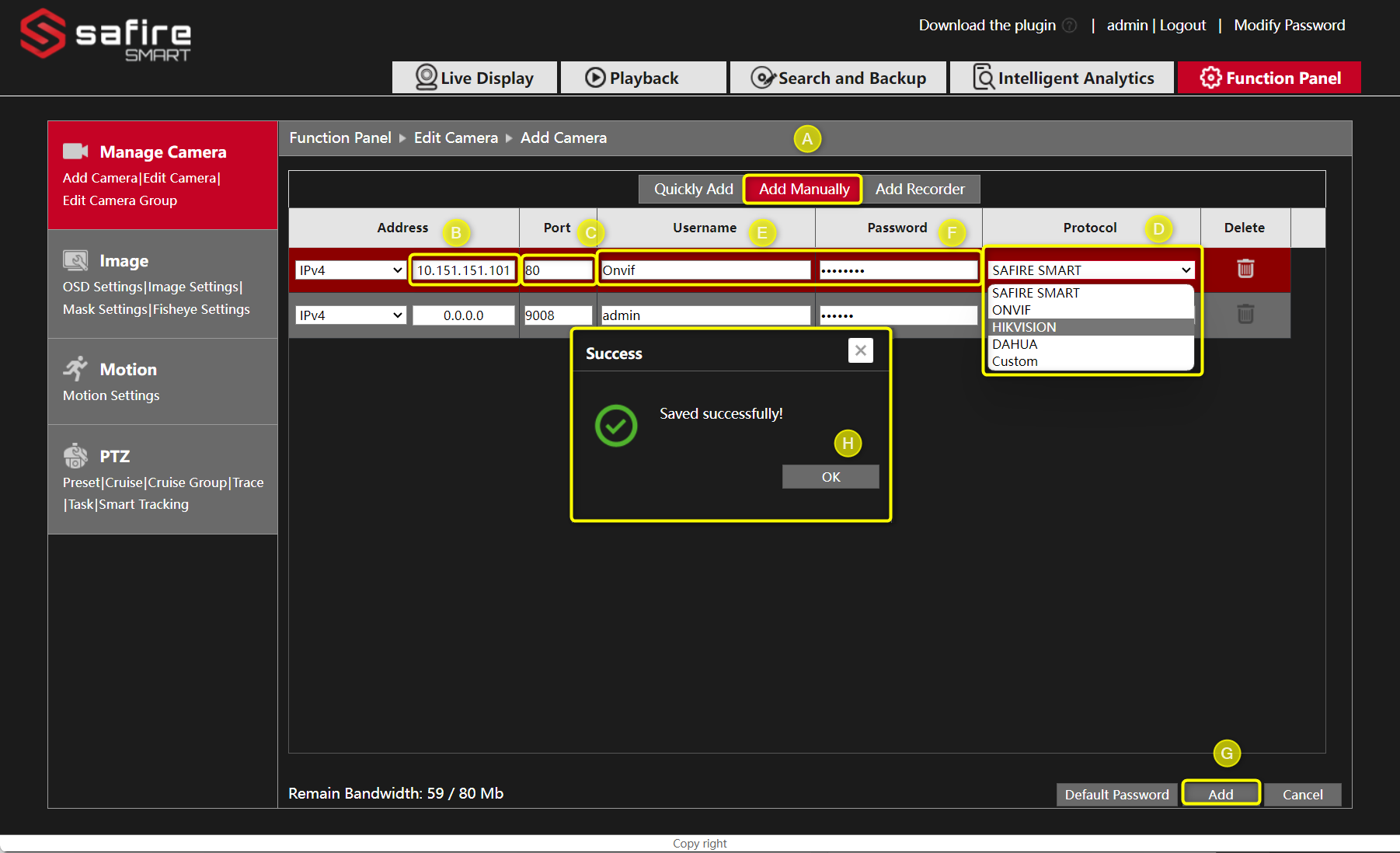

A. Cliquez sur Ajouter manuellement
B. Saisissez l'adresse IP de la caméra
C. Le numéro de port doit être 80 car le protocole Onvif
D. Sélectionnez le protocole (Hikvision dans cet exemple, il utilisera les paramètres Onvif Hikvision)
E. Le nom d'utilisateur
F. Le mot de passe de la caméra
G. Cliquez sur Ajouter
H. Dans la fenêtre contextuelle, cliquez sur OK
