Premier accès & Connexion
Téléchargez et lancez l’IP-Tool (à demander au fournisseur). Il scanne le réseau local et liste tous les décodeurs découverts avec leur adresse IP, port HTTP et adresse MAC.
- Lancez IP-Tool et double-cliquez sur l’entrée du décodeur — le navigateur s’ouvre automatiquement.
- Acceptez la déclaration de confidentialité et sélectionnez la langue de l’interface.
- Activez l’appareil : le nom d’utilisateur par défaut est admin. Définissez un mot de passe fort (majuscules + minuscules + chiffres + caractères spéciaux, min. 8 caractères).
- Connectez-vous avec admin et le mot de passe que vous venez de créer.
Gestion vidéo locale sur le décodeur

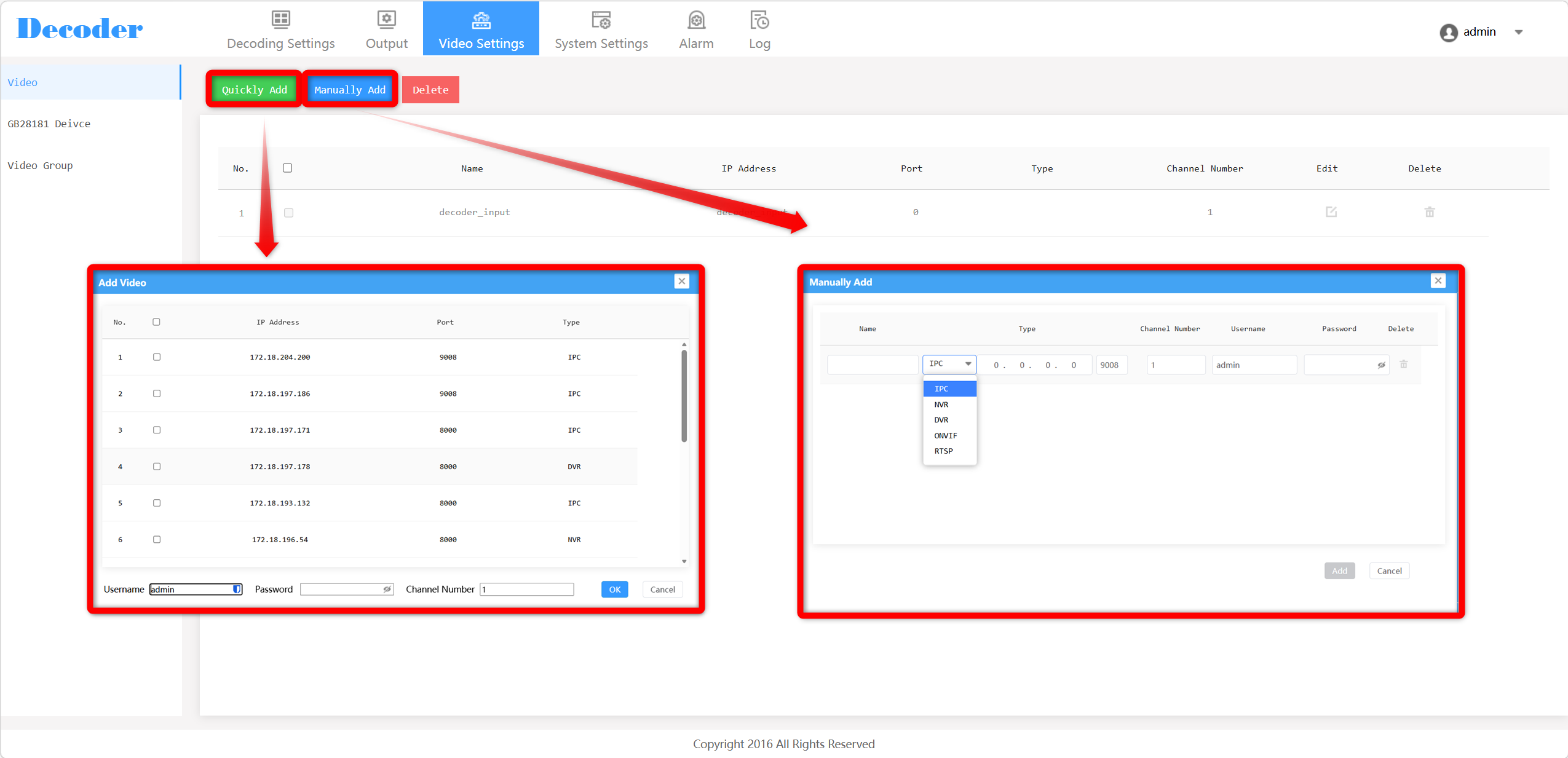

Ajouter des caméras rapidement
Paramètres vidéo > Vidéo > Ajouter rapidement. Le décodeur scanne le LAN et liste les appareils disponibles. Sélectionnez les caméras souhaitées, saisissez nom d’utilisateur, mot de passe et numéro de canal, puis cliquez sur OK.
Ajout manuel des caméras
Paramètres vidéo > Vidéo > Onglet Ajouter manuellement. Sélectionnez le type (IPC / NVR / DVR / ONVIF / RTSP), saisissez IP, port, canal et identifiants. Cliquez sur l’icône de test pour vérifier la connectivité, puis cliquez sur Ajouter. Maximum 2048 appareils supportés.
Création de groupes de caméras pour affichage en boucle/séquence

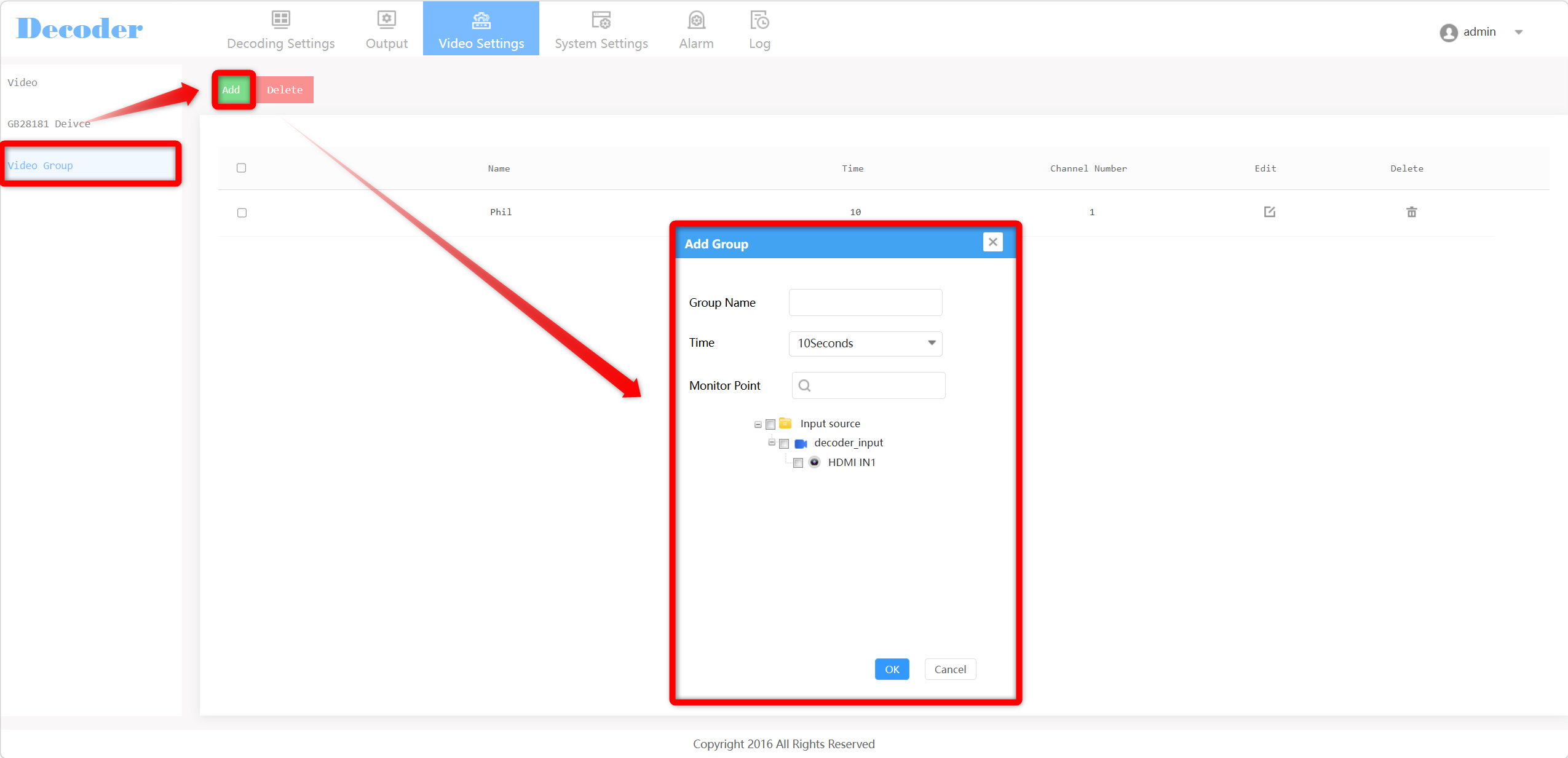

Paramètres vidéo > Groupe vidéo > Ajouter. Saisissez un nom de groupe, définissez le temps de pause (ex. 10 secondes), sélectionnez les caméras à inclure, puis cliquez sur OK. Maximum 128 groupes supportés.
Assigner des caméras aux sorties moniteur
Paramètres de sortie > Sortie. Faites glisser la sortie HDMI désirée de la liste à droite vers la case de fenêtre correspondante dans la disposition pour la lier.
Modes de division
Modes d’affichage disponibles : 1 / 4 / 9 / 16 / 25 / 36 / 64 canaux.

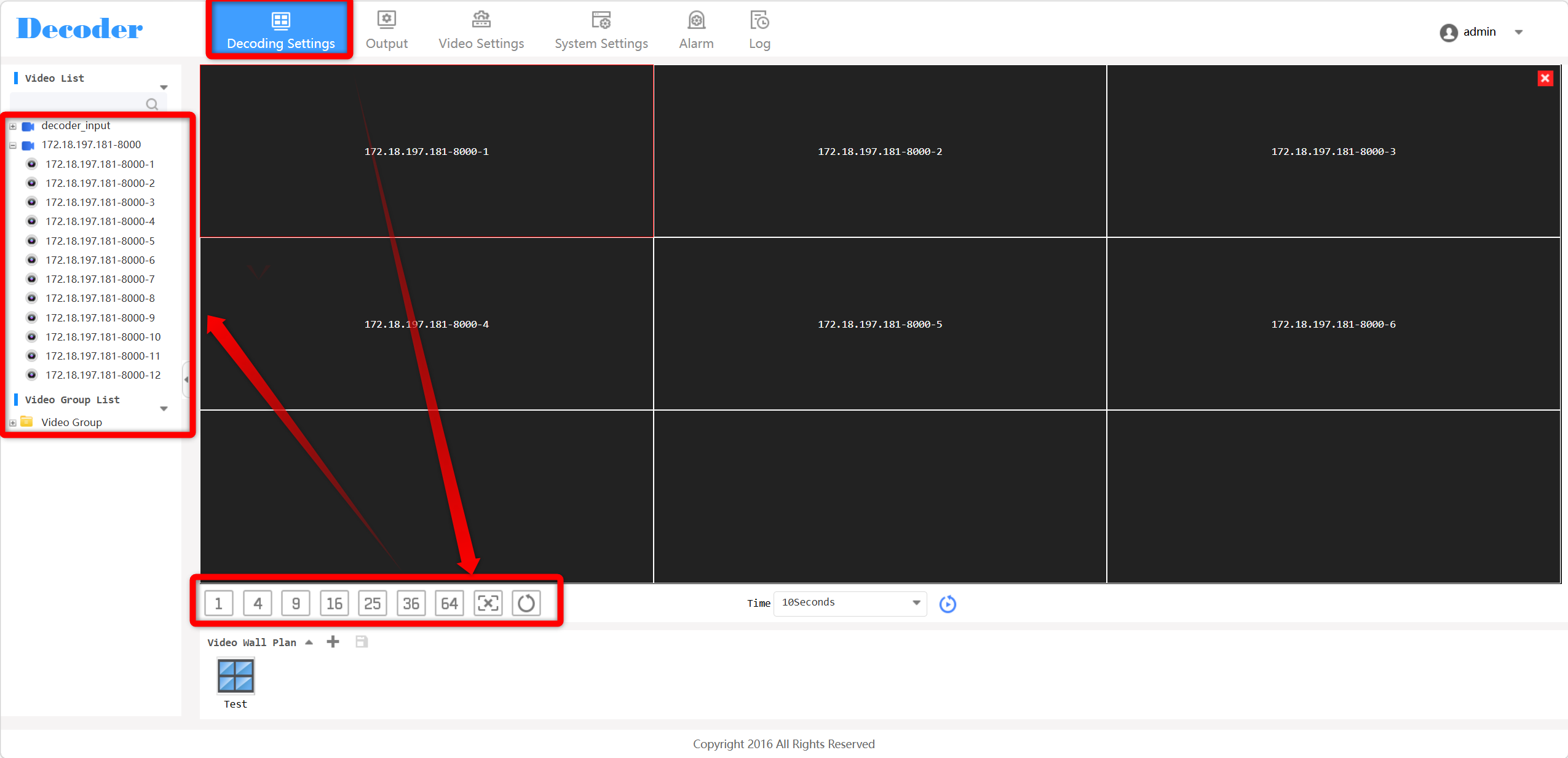

Démarrer le décodage sur une sortie spécifique
Trois méthodes sont disponibles dans Paramètres de décodage :
- Dessinez une fenêtre (clic droit + glisser sur la zone de sortie) puis glissez une caméra de la liste vidéo dedans.
- Sélectionnez un mode de division et glissez directement le nœud NVR/appareil pour remplir automatiquement toutes les fenêtres.
- Sélectionnez un mode de division, maintenez Ctrl pour sélectionner plusieurs canaux du même appareil, puis glissez-les dans la fenêtre.
Configuration du décodeur pour un mur vidéo multi-écrans

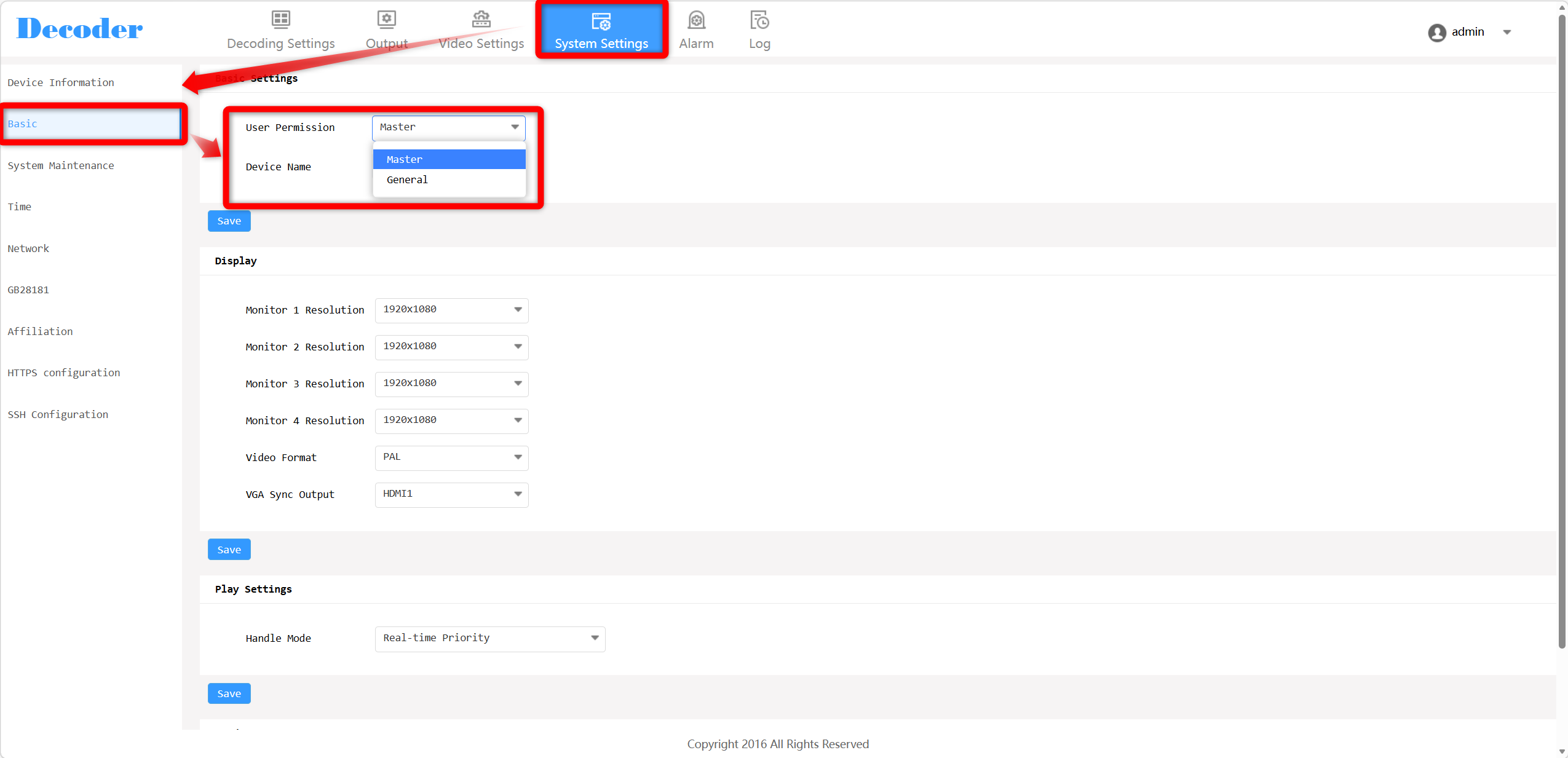

- Définissez cette unité en mode Maître : Paramètres système > Basique > Mode > Maître.
- Paramètres d’affiliation > Actualiser > ajoutez des décodeurs esclaves avec +.

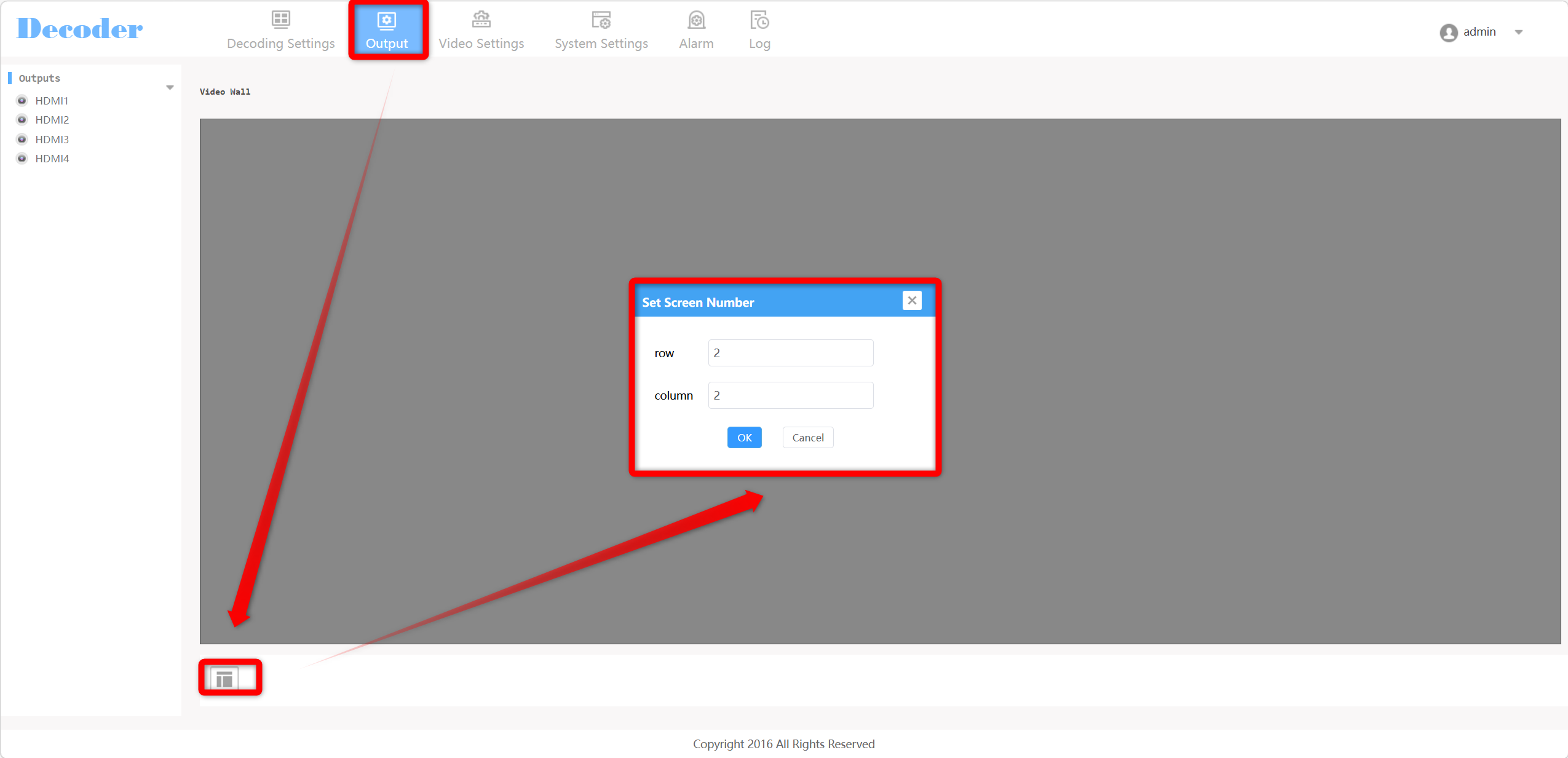

- Dans Paramètres de sortie, cliquez sur l’icône grille pour définir la disposition en lignes/colonnes (max 10x10).
Note : Maximum 63 décodeurs esclaves par maître. Total de décodeurs gérables : 64.

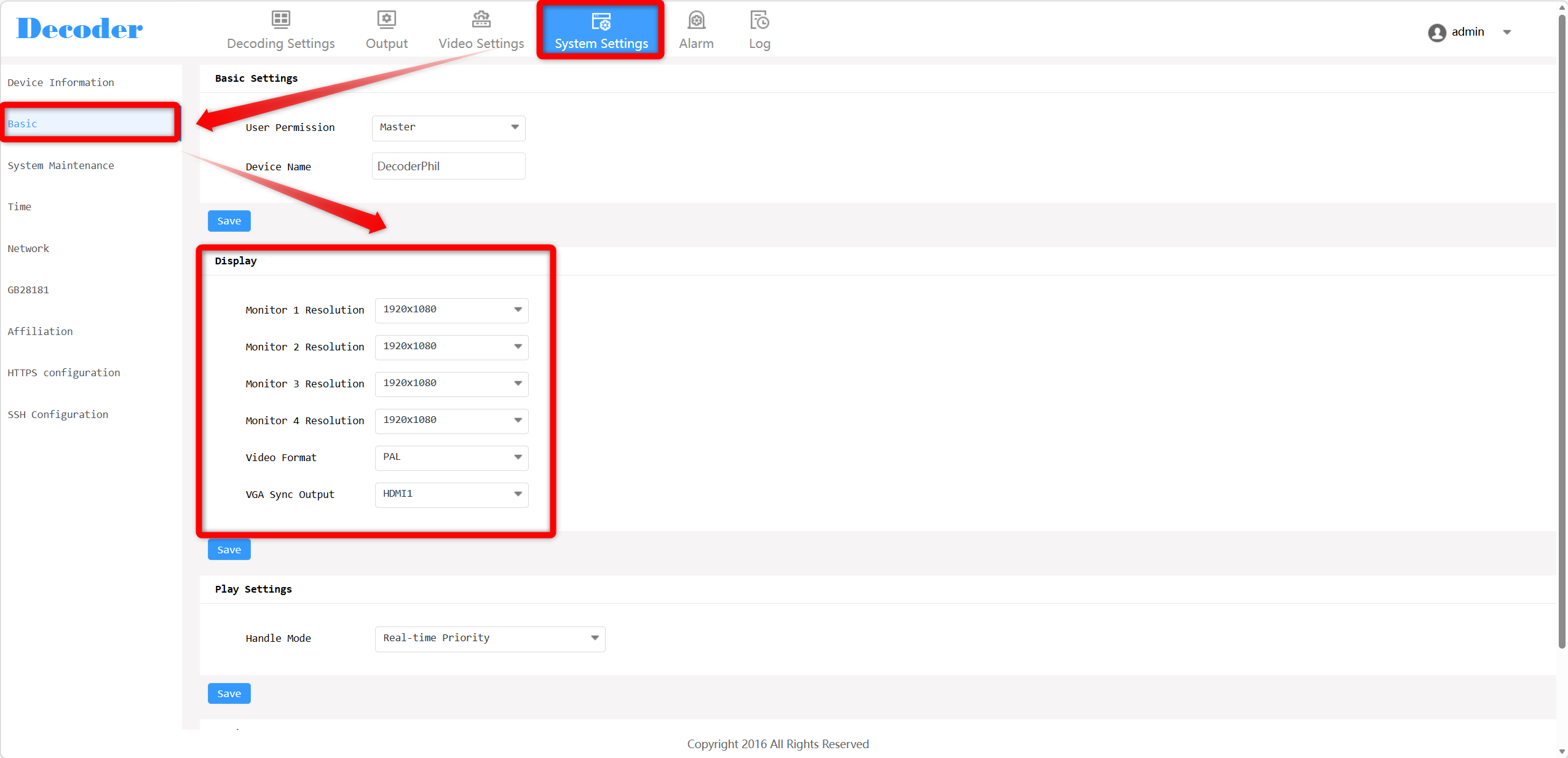

Résolution du moniteur
Paramètres système > Basique > Résolution Moniteur 1/2/3/4. Sélectionnez la résolution appropriée pour chaque écran connecté.
Note : HDMI1 supporte jusqu’à 8K (7680x4320). Quand HDMI1 est réglé sur 8K, HDMI2 est désactivé. HDMI1, 2 et 3 supportent le 4K.
Capacité maximale de décodage
| Résolution | Canaux max |
|---|---|
| 16 MP | 4 CH @ 30fps |
| 8 MP (4K) | 8 CH @ 30fps |
| 5 MP | 12 CH @ 30fps |
| 3 MP | 20 CH @ 30fps |
| 1080P | 32 CH @ 30fps |
Intégration plateforme Safire Smart VMS
Mode pour intégration plateforme
Le décodeur doit être configuré en mode Maître : Paramètres système > Basique > Mode > Maître.

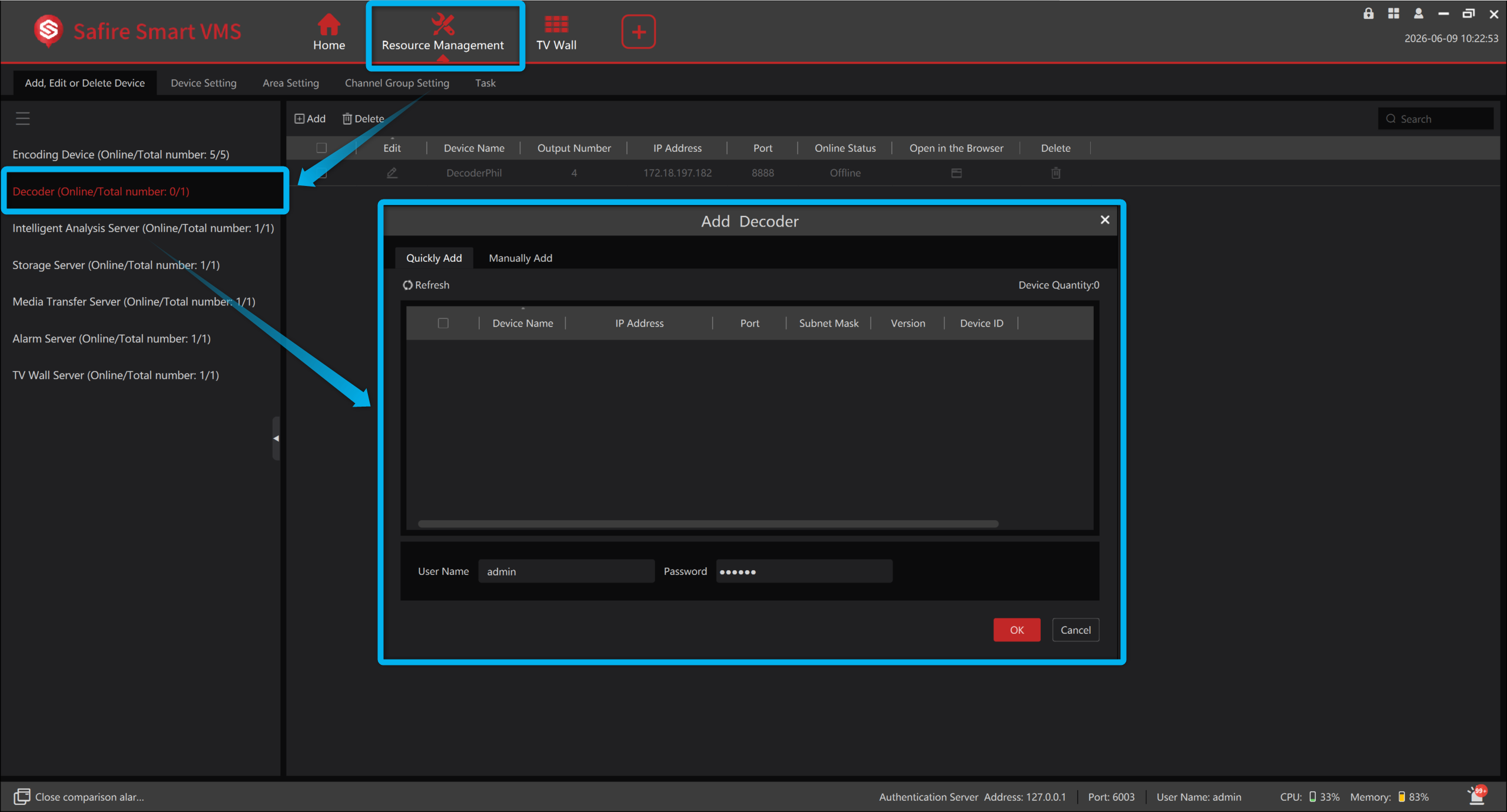

Comment ajouter le décodeur à la plateforme Safire Smart VMS
- Mettez le décodeur en mode Maître.
- Configurez le réseau (l’IP doit être dans le même sous-réseau que le serveur VMS ; port de données par défaut : 8888).
- Dans VMS : Ajouter un appareil > sélectionnez Décodeur > Ajouter rapidement ou Ajouter manuellement > saisissez IP et port.
- Gestion Mur TV > Ajouter un mur TV > lier le décodeur > vérifier le statut en ligne.
Note : Tant que le décodeur n’est pas lié à un mur TV, il s’affichera hors ligne.
Configuration Mur TV Safire Smart
Créer un mur TV

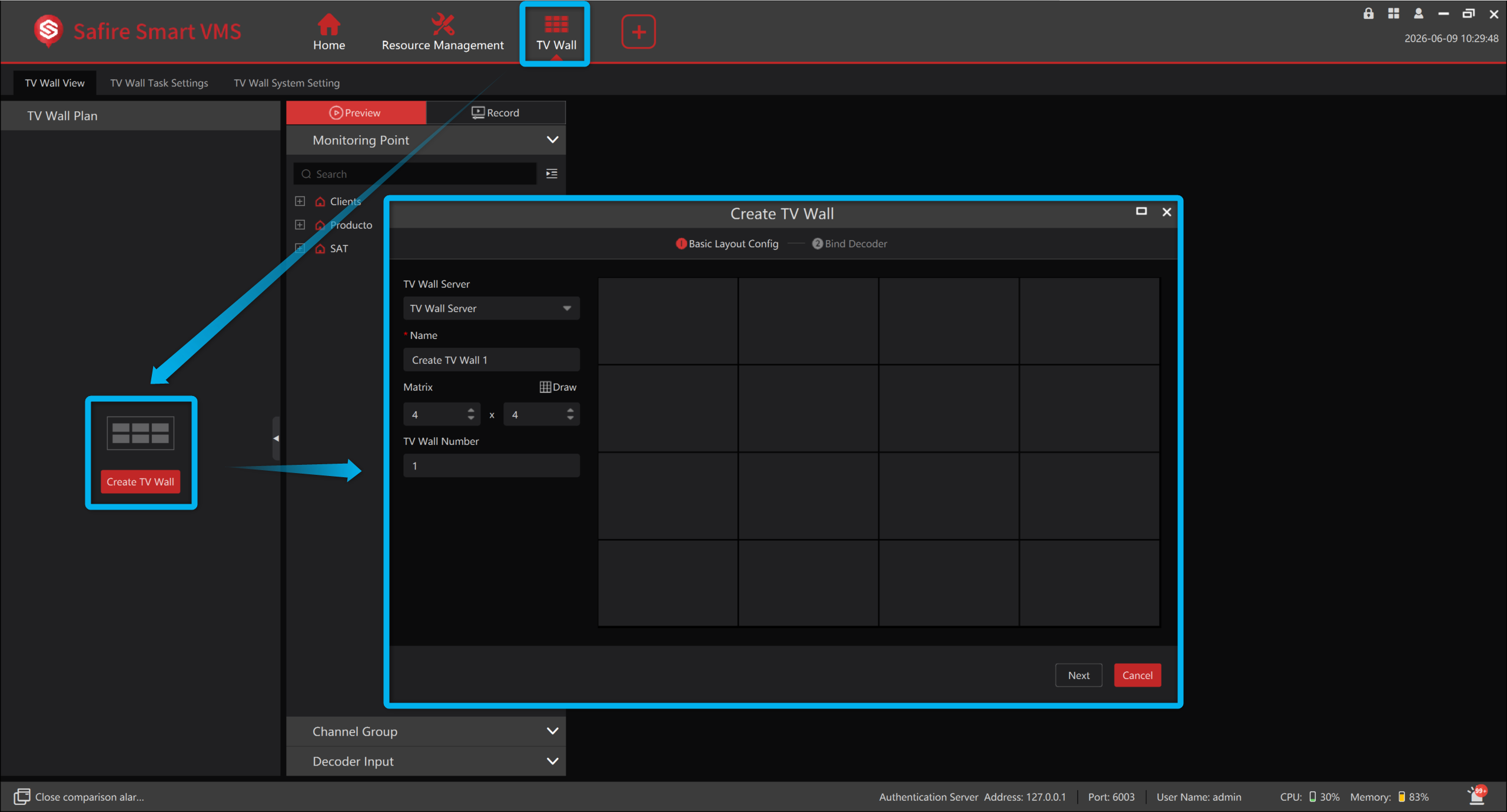

- Allez à Accueil > Gestion Mur TV > Modifier Mur TV.
- Sélectionnez un serveur mur TV et cliquez sur le bouton créer.
- Définissez le nom du mur TV, la matrice d’affichage et le numéro du mur TV.
- Cliquez sur [Dessiner] pour dessiner la disposition manuellement.
Lier décodeurs et sorties à un mur TV

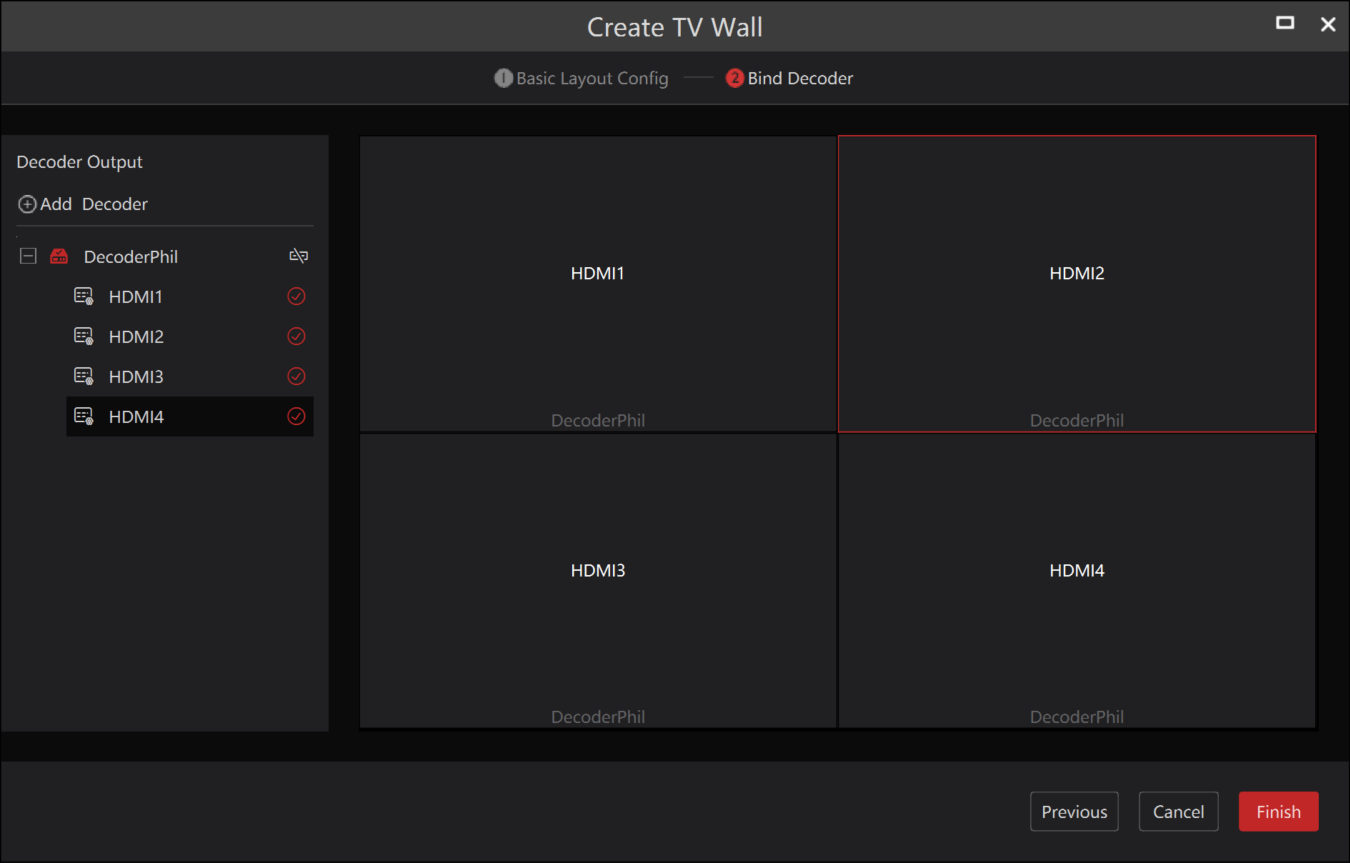

- Cliquez sur [Suivant] pour ouvrir l’interface de liaison des décodeurs.
- Cliquez sur + à côté d’un décodeur dans la liste de gauche pour le lier.
- Si aucun décodeur n’apparaît, cliquez sur le lien raccourci pour accéder à l’interface d’ajout de décodeur et en ajoutez un d’abord.
- Attendez quelques secondes la connexion — les sorties apparaissent sous le nom du décodeur une fois connecté.
- Glissez une sortie vers une case de fenêtre pour la lier.
- Cliquez sur [Terminer] pour enregistrer.
Créer un plan de mur TV

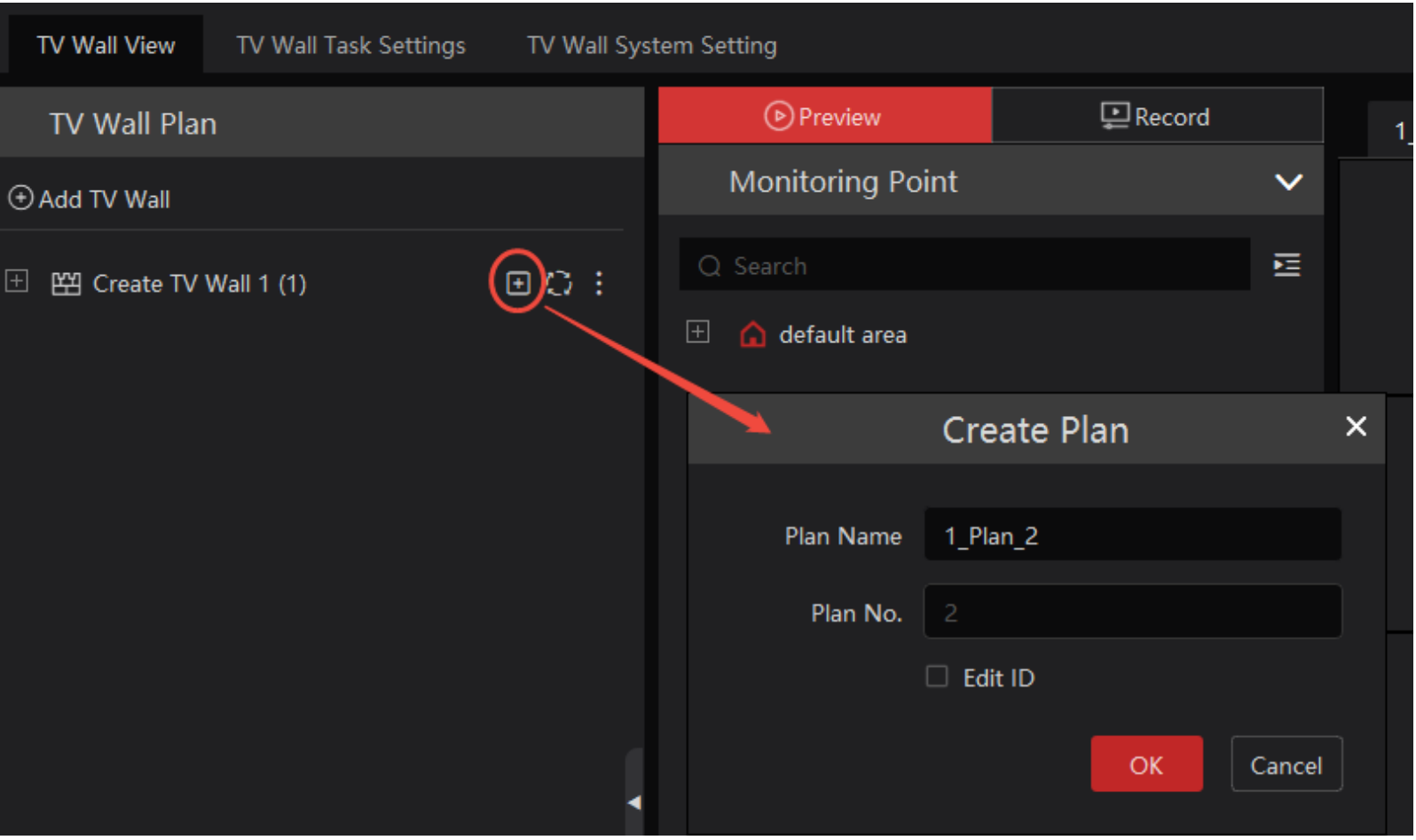

Cliquez à côté du nom du mur TV ou cliquez sur [Créer un plan] pour créer un nouveau plan pour le mur TV créé.

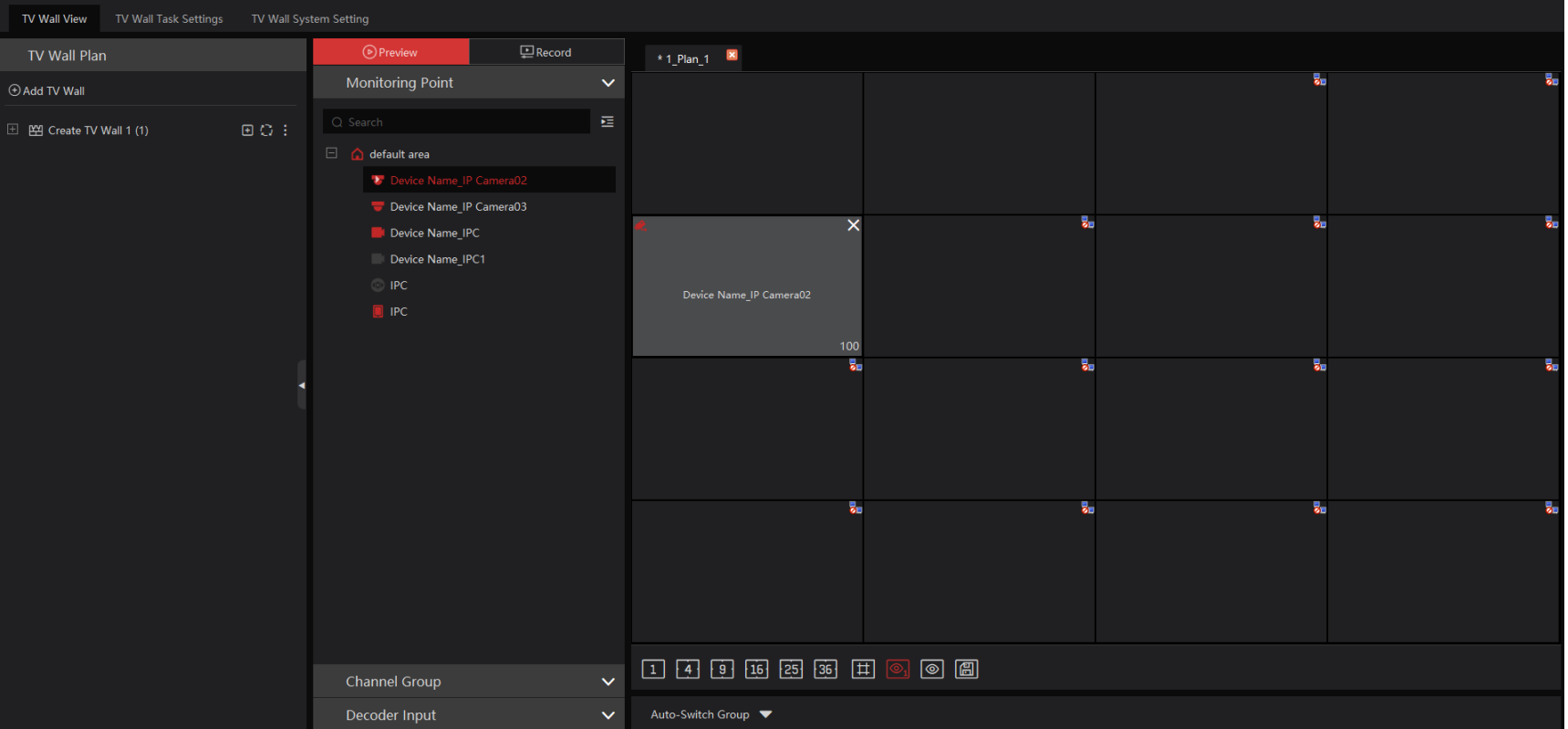

Configurer et afficher un plan de décodage sur le mur TV
- Double-cliquez sur un nom de plan pour le charger dans la fenêtre de gauche.
- Glissez les points de surveillance vers les fenêtres correspondantes pour démarrer le décodage.
- Cliquez sur Enregistrer pour stocker le plan.
Groupe de commutation automatique

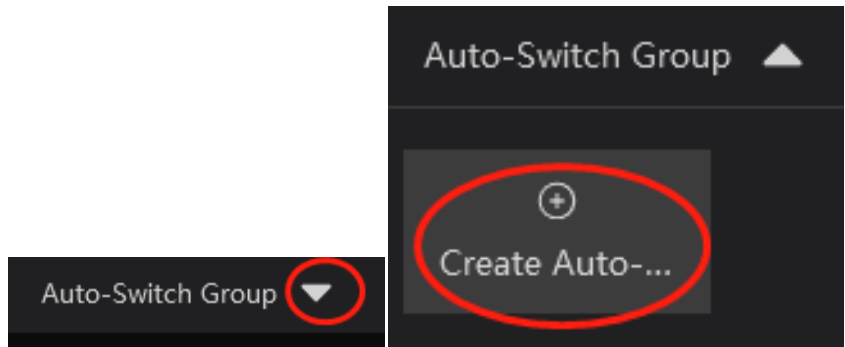

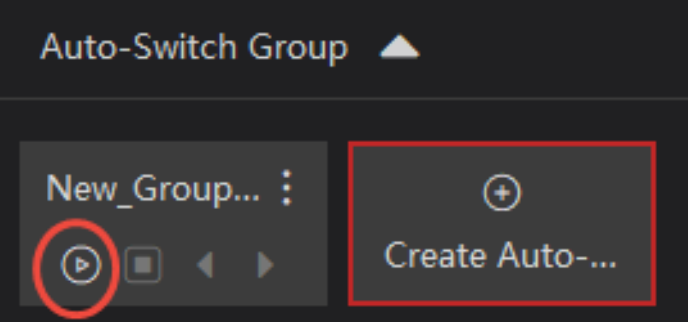

Cliquez sur Groupe de commutation automatique sous l’écran puis cliquez pour créer un groupe de commutation automatique.

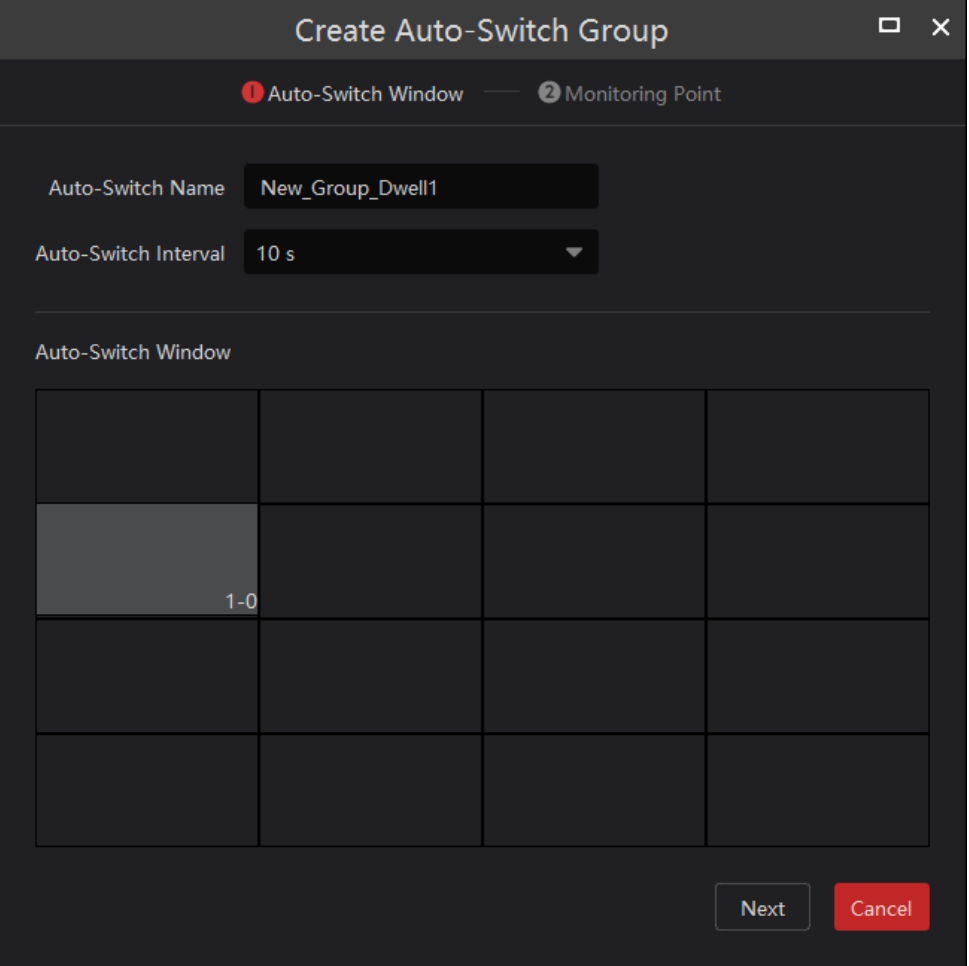

Sélectionnez « Fenêtre de commutation automatique » pour choisir le groupe de fenêtres.
Cliquez sur [Suivant] pour sélectionner le groupe de canaux de commutation automatique

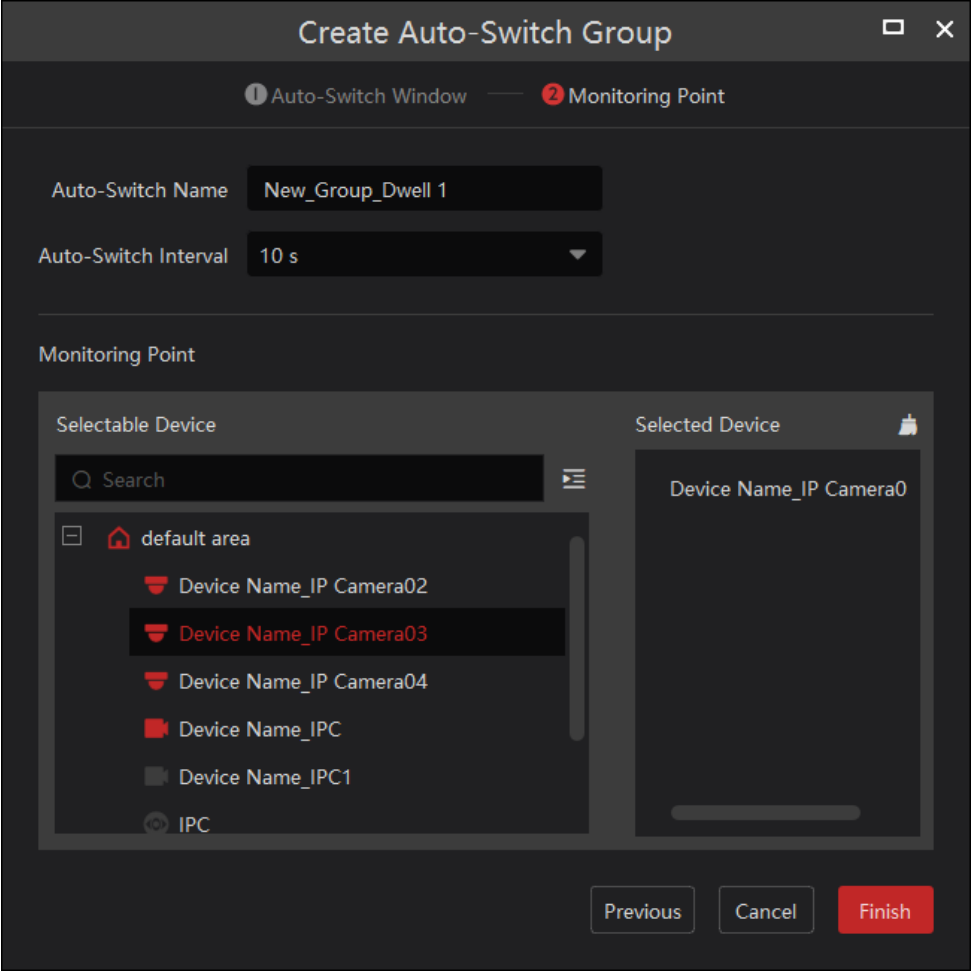

Saisissez le nom de la commutation automatique, le temps de pause et exécutez la commutation automatique.
