Les décodeurs Safire Smart ont une adresse IP usine de 192.168.0.201, la première étape consiste donc à configurer le PC dans cette même plage pour pouvoir accéder à son interface web et définir le mot de passe ainsi que l’IP souhaitée.

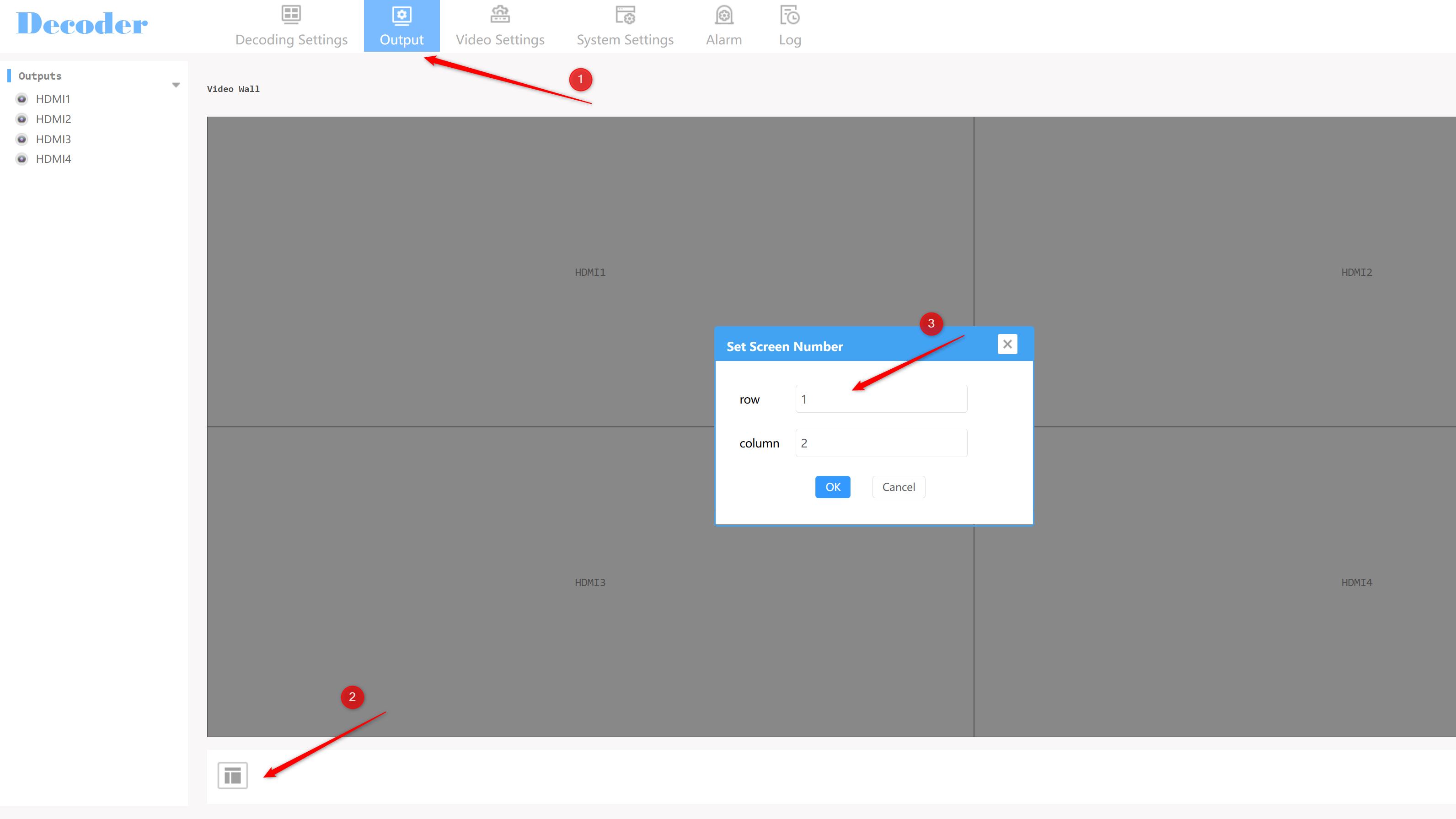

- La première étape consiste à définir comment les sorties HDMI seront réparties, en quelles colonnes et lignes, ainsi que les positions de chacune d’elles :

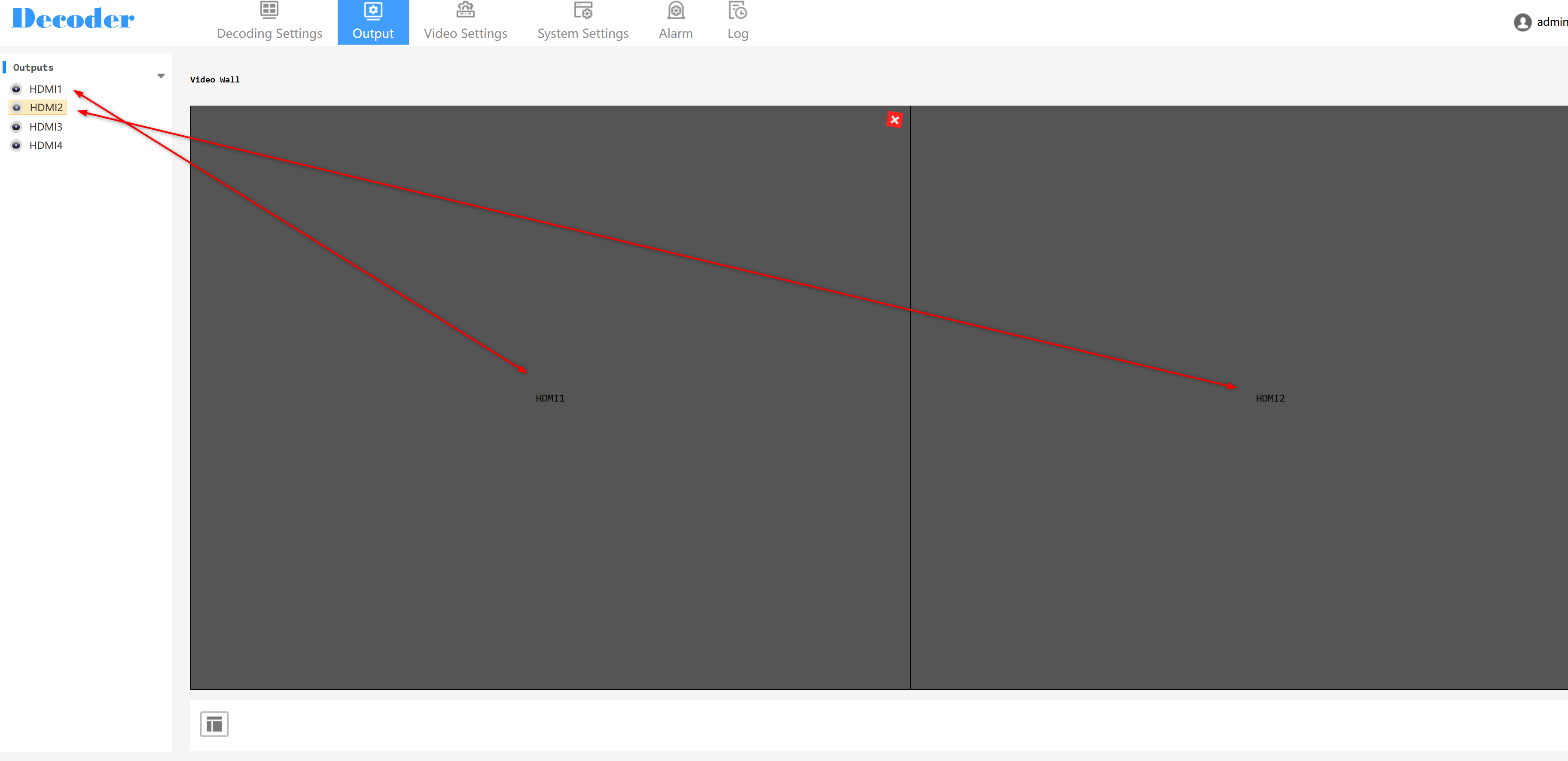

- En faisant glisser les sorties HDMI dans chacune des fenêtres du Video Wall, on place chacune d’elles à la position adéquate.

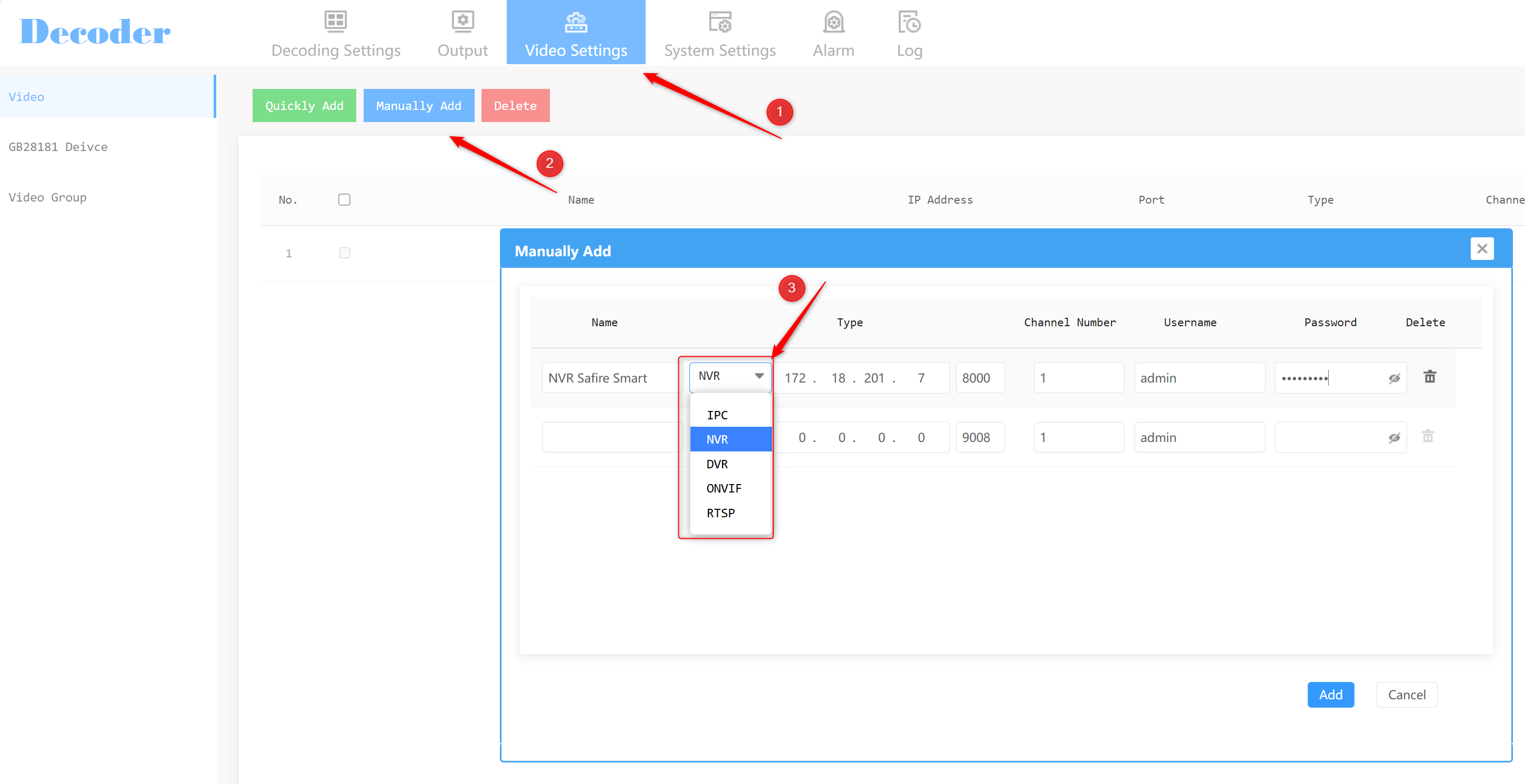

- On ajoute les caméras ou enregistreurs en indiquant ce qui est ajouté : IPC, NVR, caméra Onvif... Si un NVR est ajouté, il faut spécifier le nombre de canaux qu’il possède. Le port de communication pour les caméras et enregistreurs Safire Smart est celui du serveur, 8000 par défaut.

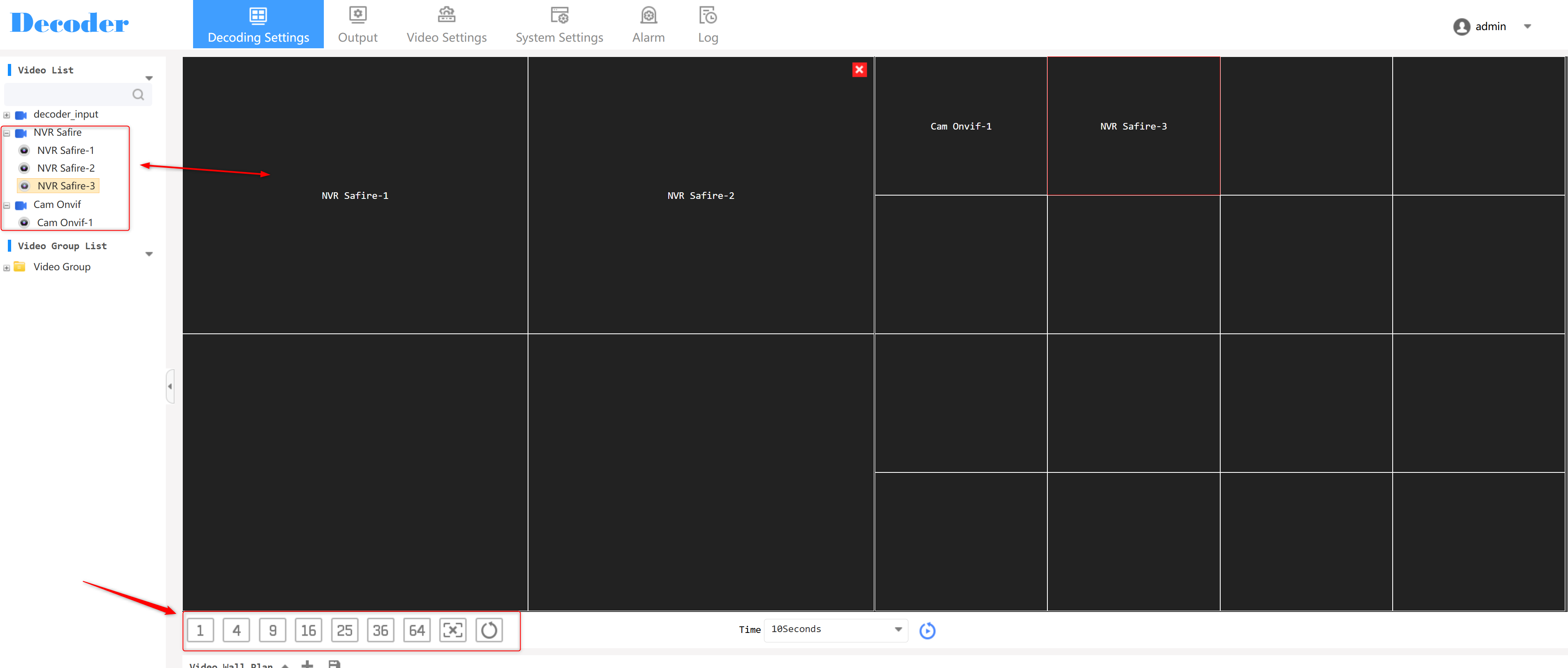

- Une fois les équipements souhaités ajoutés, dans la section Decoding Settings, on définit les quadrants pour chacune des sorties HDMI configurées dans le videowall et on glisse chaque caméra aux positions souhaitées.

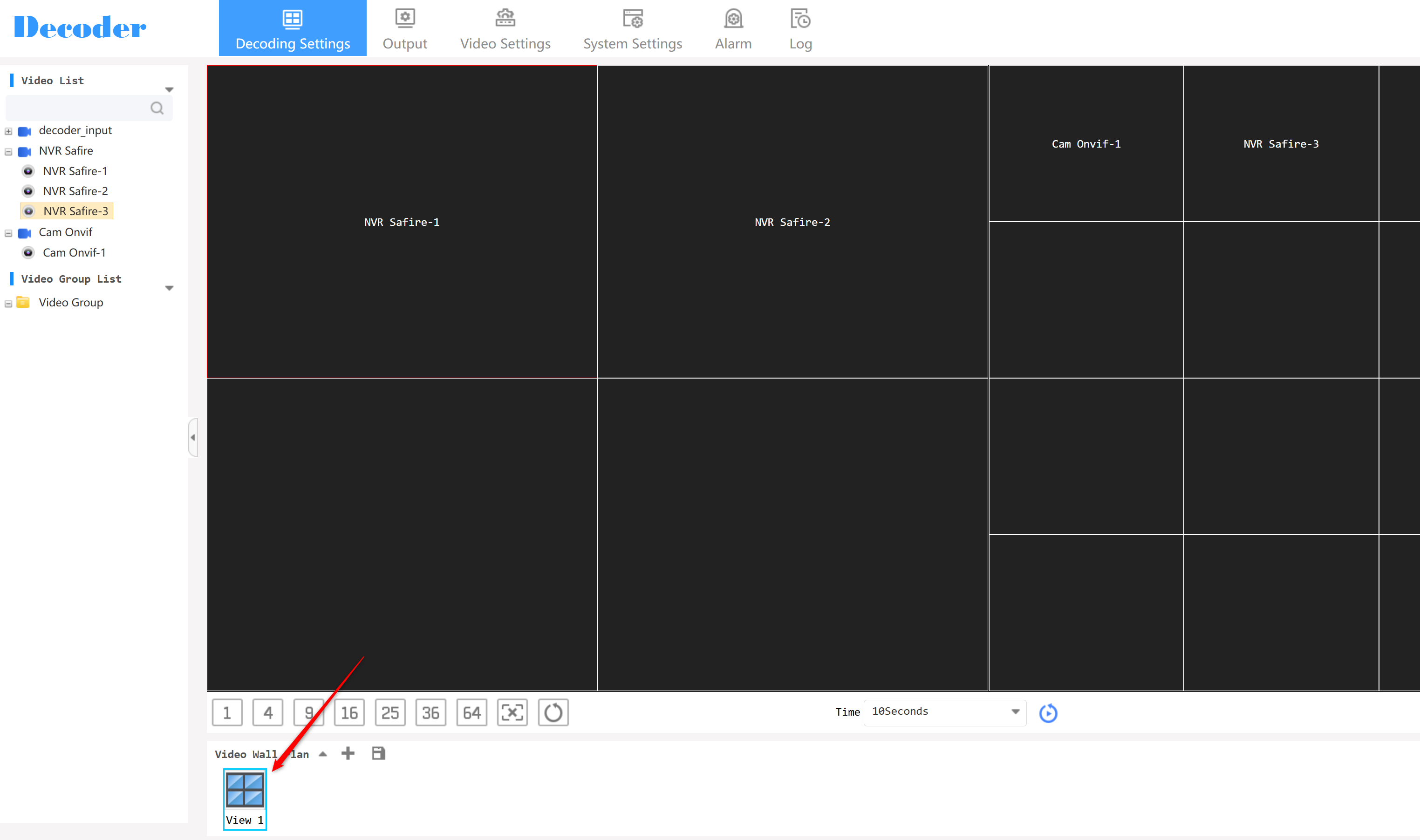

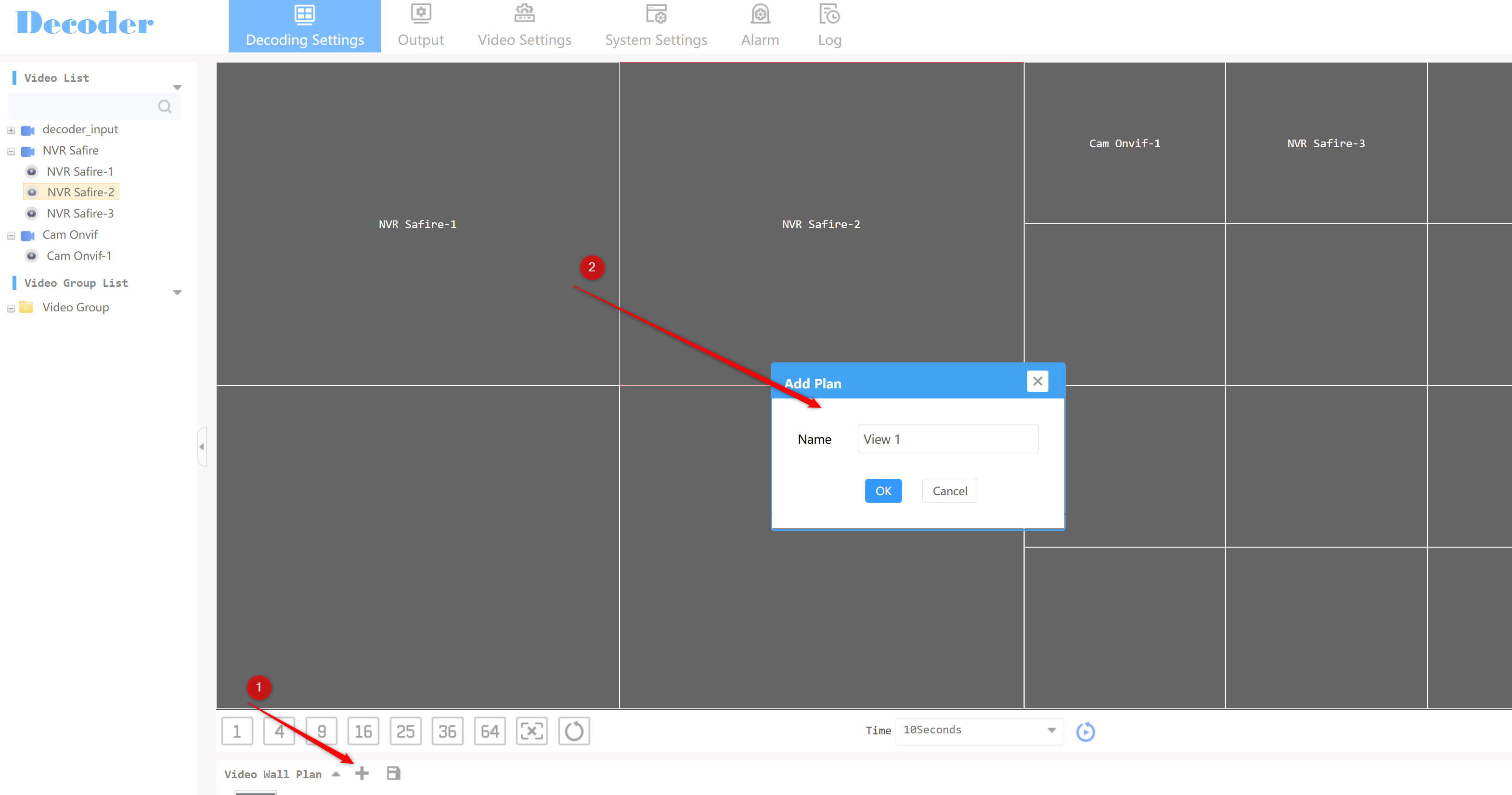

- Les vues configurées peuvent être sauvegardées pour en faciliter l’exécution ultérieure.
Si toutes les fenêtres sont fermées ou si les caméras changent de position, en exécutant cette vue, les caméras s’afficheront aux positions définies dans la Vue.

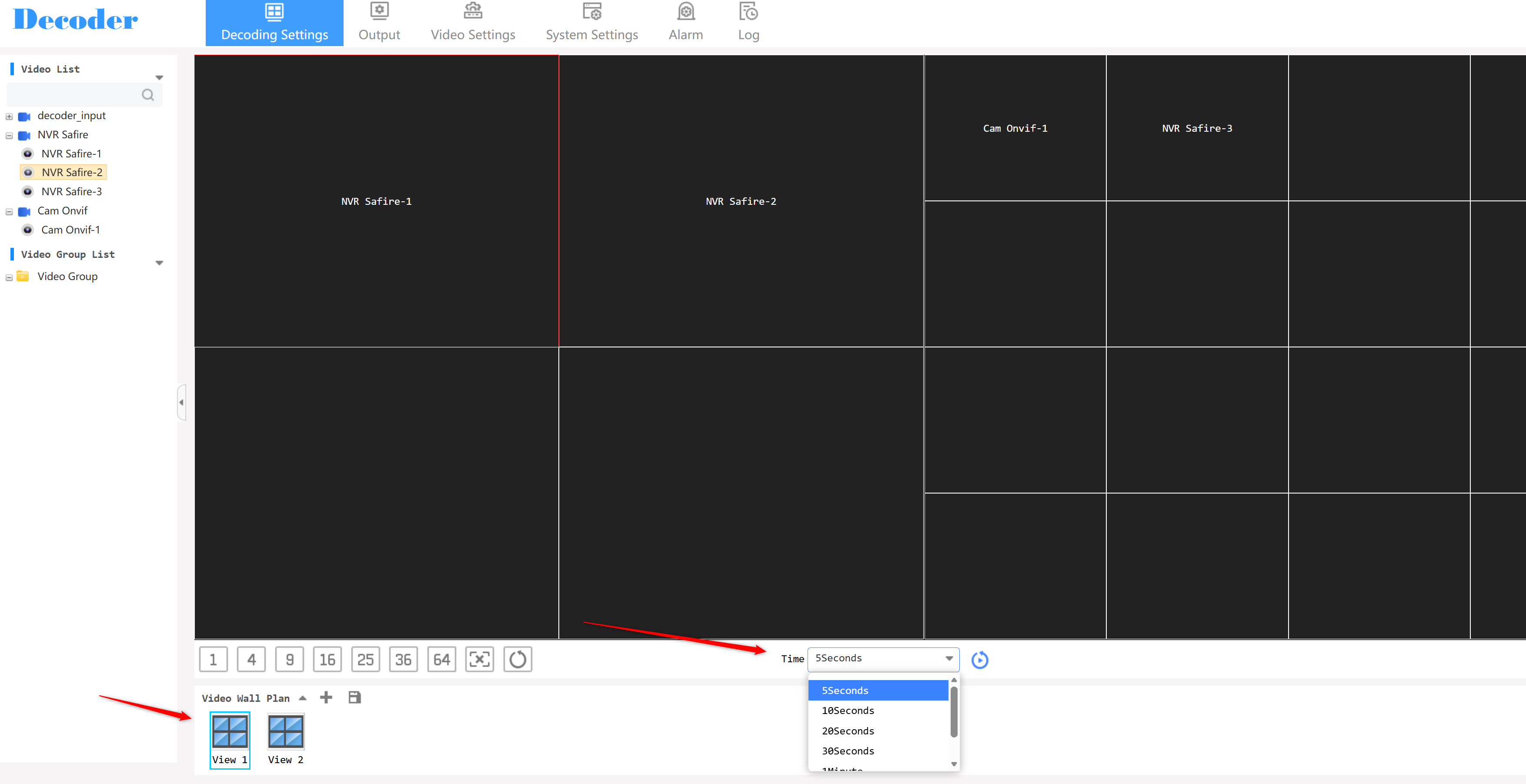

- Si plusieurs vues sont sauvegardées, il est possible de faire alterner l’affichage entre chacune d’elles toutes les X secondes, il suffit pour cela de sélectionner le temps et d’appuyer sur Play.

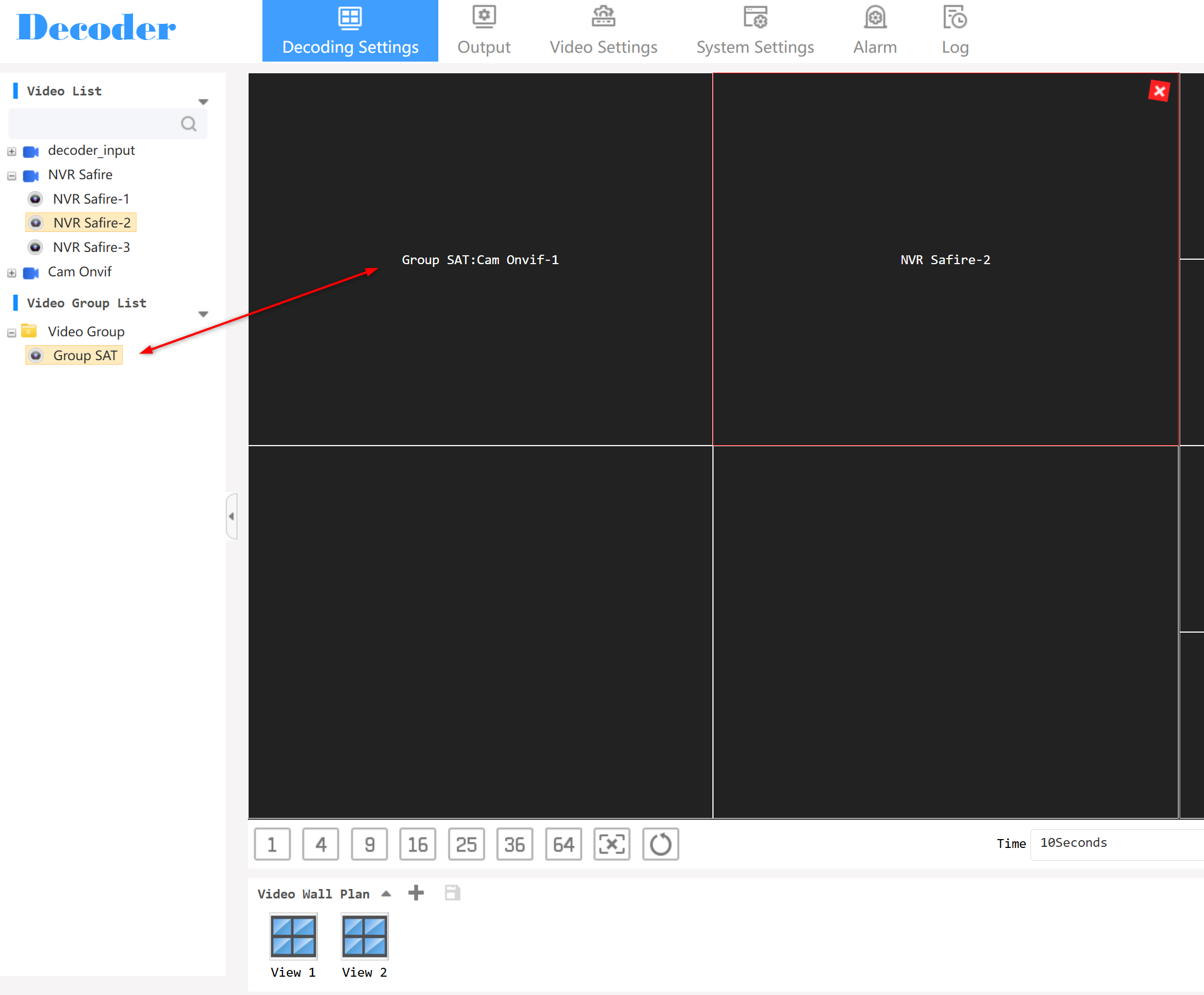

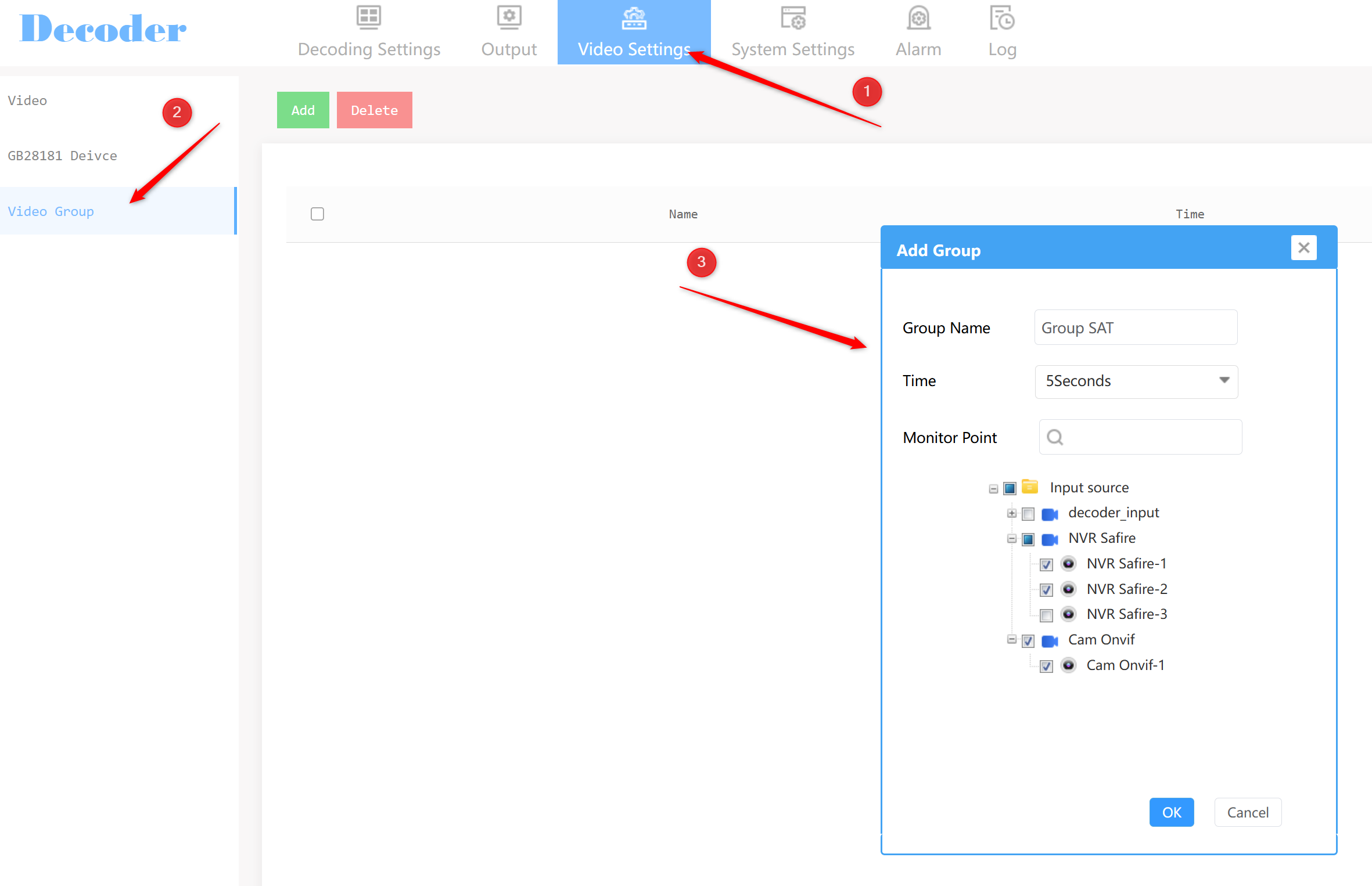

- Il est également possible de créer des groupes de caméras pour que le changement entre elles se fasse toutes les X secondes lorsqu’on exécute le groupe sur l’un des quadrants du VideoWall, c’est-à-dire que si trois caméras sont sélectionnées dans ce groupe et que celui-ci est exécuté sur un quadrant du videowall, ces trois caméras seront affichées successivement dans ce quadrant.
Intégration avec la plateforme Safire Smart VMS

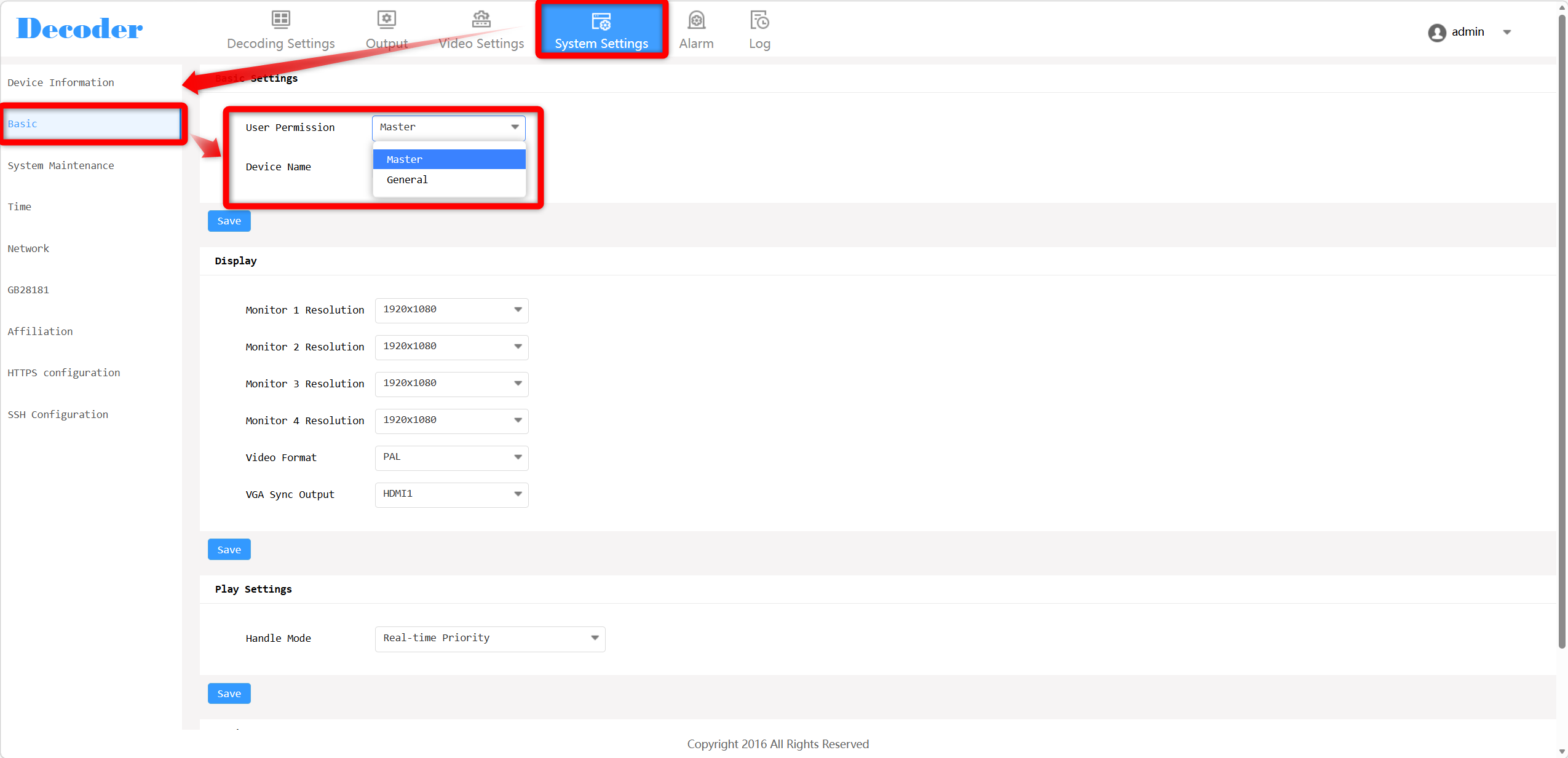

- Configurer le décodeur en mode Maître.
- Définir le réseau (l’IP doit être dans la même sous-réseau que le serveur VMS ; port de données par défaut : 8888).

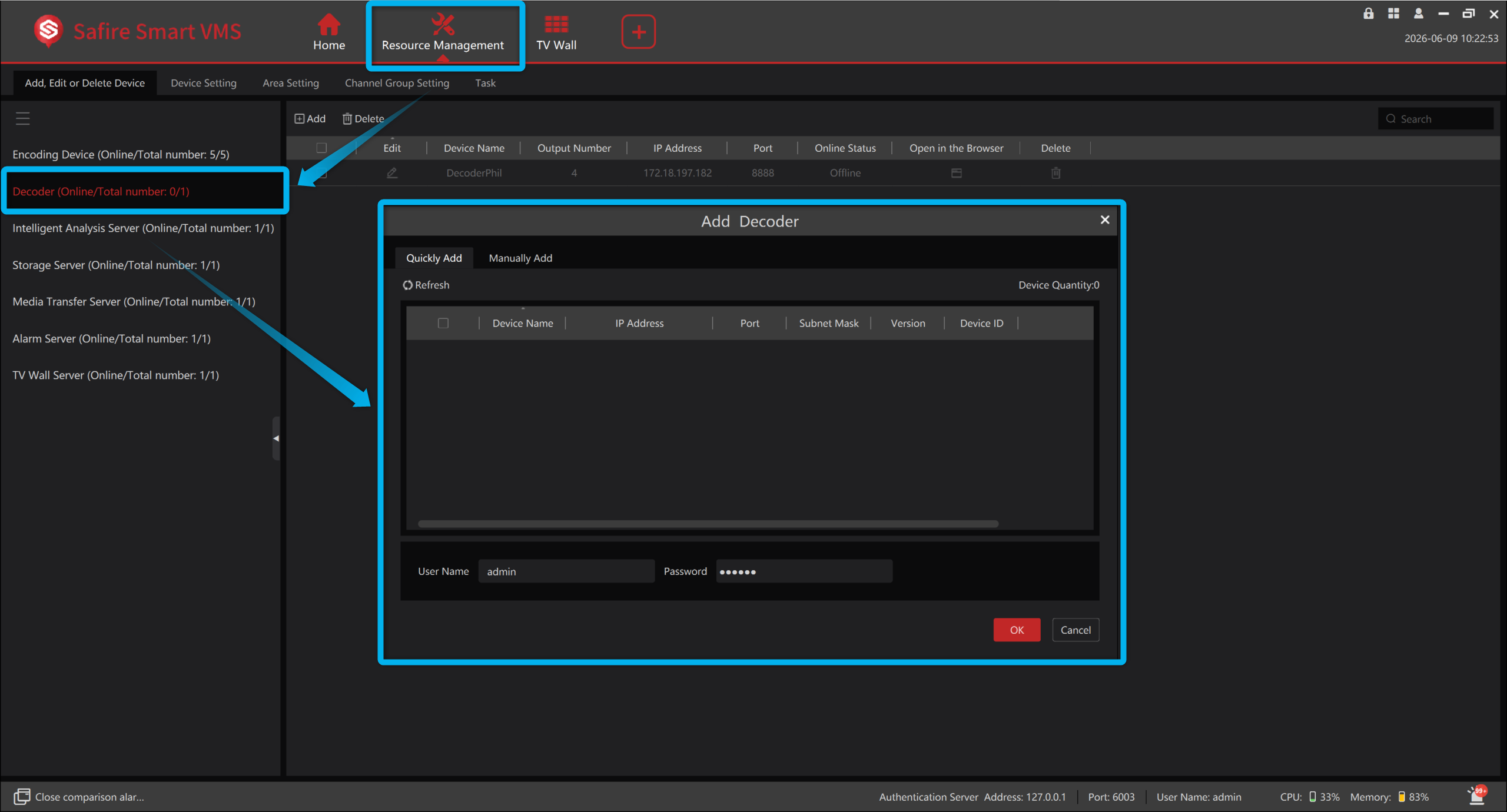

- Dans VMS : Ajouter un périphérique > sélectionner Décodeur > Ajouter rapidement ou Ajouter manuellement > saisir l’IP et le port.
- Gestion du Mur TV > Ajouter un mur TV > lier le décodeur > vérifier l’état en ligne.
Note : Tant que le décodeur n’est pas lié à un Mur TV, il apparaîtra comme déconnecté.

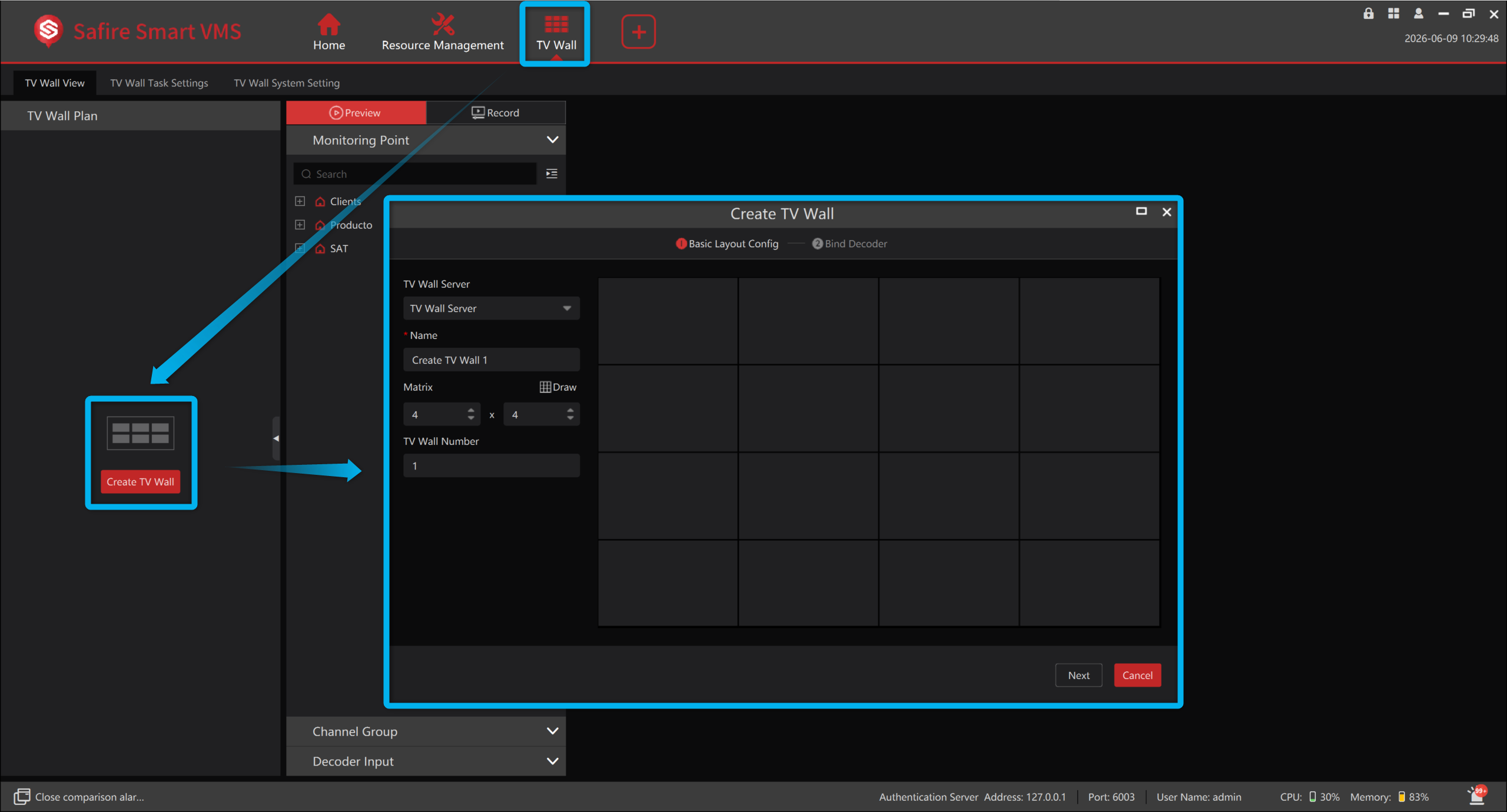

Créer un Mur TV
- Aller à Accueil > Gestion du Mur TV > Modifier Mur TV.
- Sélectionner un serveur de mur TV et cliquer sur le bouton créer.
- Définir le nom du mur TV, la matrice d’affichage et le numéro du mur TV.
- Cliquer sur [Dessiner] pour dessiner manuellement la configuration.
Lier les décodeurs et sorties à un mur TV

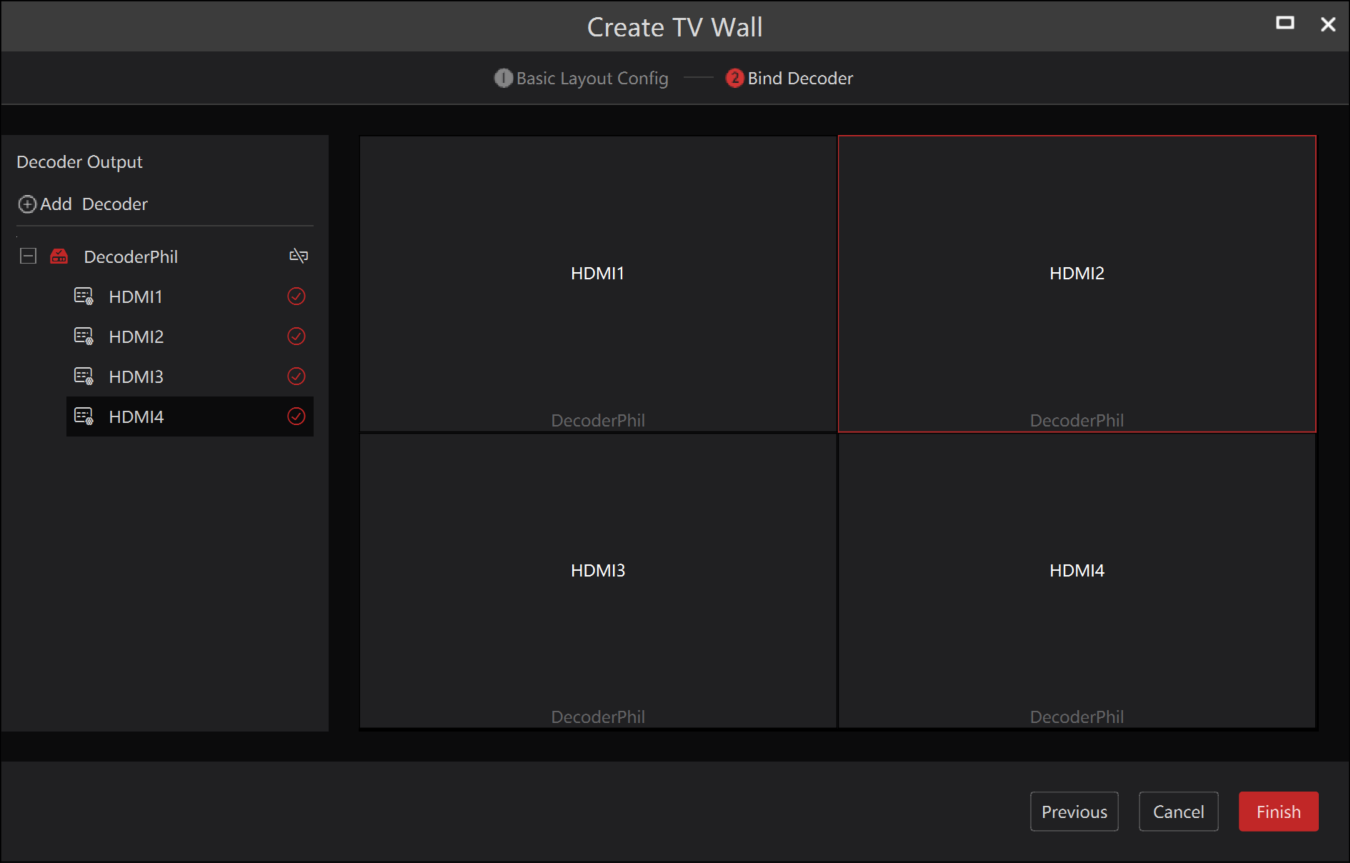

- Cliquer sur [Suivant] pour ouvrir l’interface de liaison du décodeur.
- Cliquer sur + à côté d’un décodeur dans la liste à gauche pour le lier.
- Si aucun décodeur n’apparaît, cliquer sur le lien direct pour aller à l’interface d’ajout de décodeur et en ajouter un d’abord.
- Attendre quelques secondes pour la connexion — les sorties apparaîtront sous le nom du décodeur une fois connecté.
- Glisser une sortie dans une fente de fenêtre pour la lier.
- Cliquer sur [Terminer] pour enregistrer.

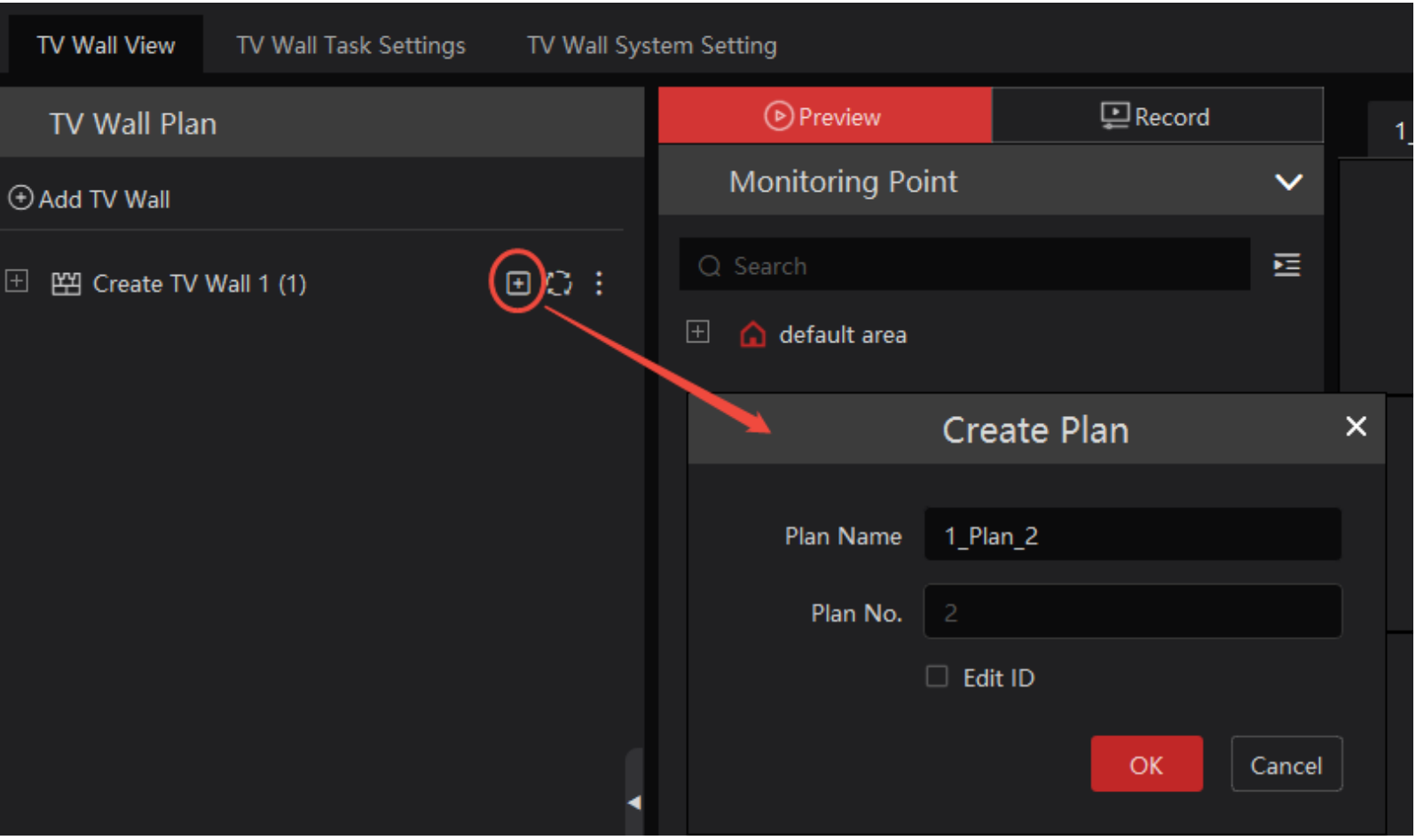

Créer un Plan de Mur TV
Cliquer à côté du nom du mur TV ou sur [Créer un plan] pour créer un nouveau plan pour le mur TV créé.

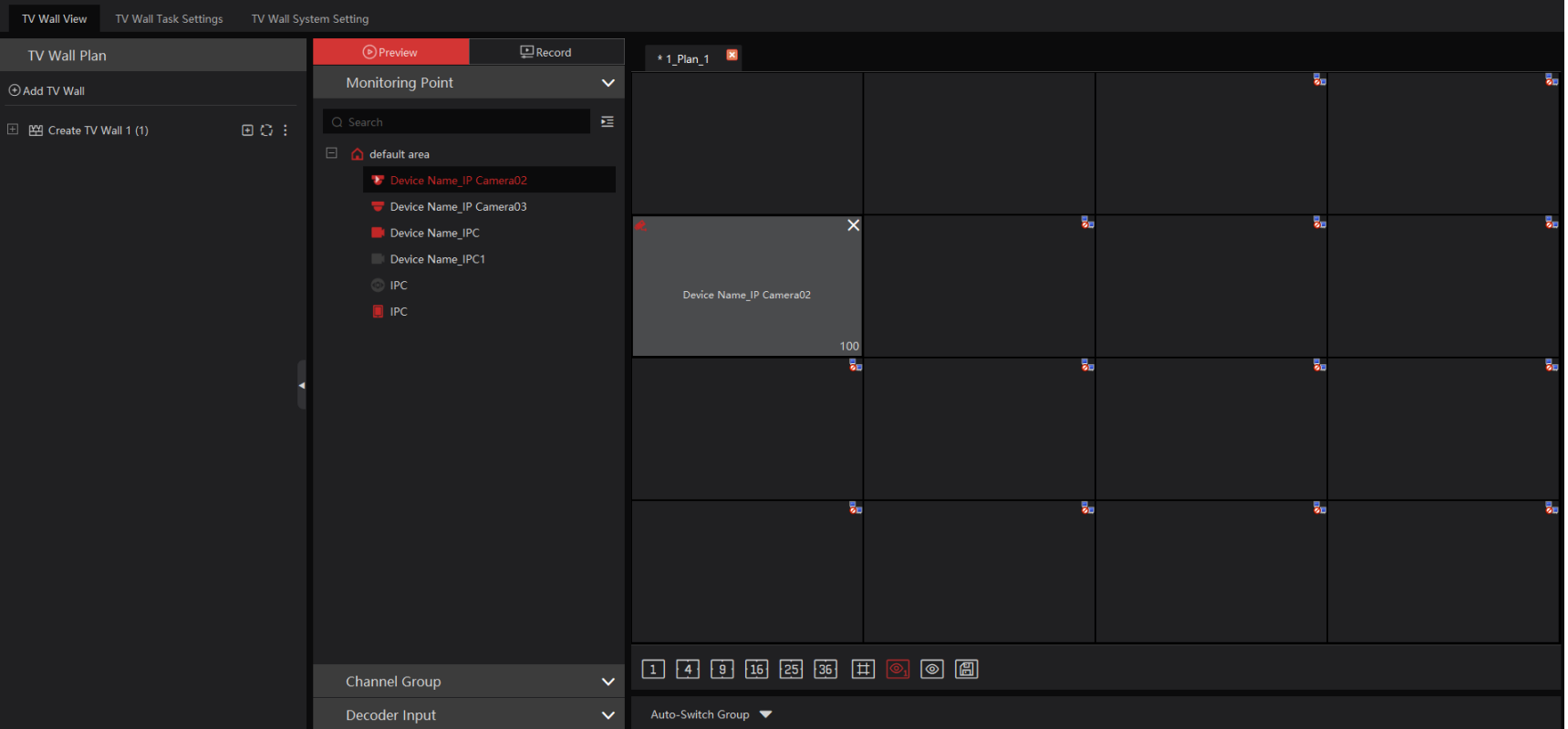

Configurer et afficher un plan de décodage sur le mur TV
- Double-cliquer sur un nom de plan pour le charger dans la fenêtre de gauche.
- Glisser les points de surveillance dans les fenêtres correspondantes pour démarrer le décodage.
- Cliquer sur Enregistrer pour sauvegarder le plan.
Groupe de Changement Automatique

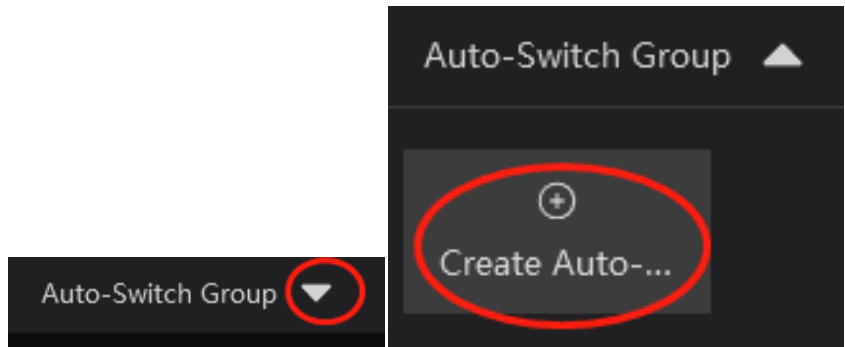

Cliquer sur Groupe de Changement Automatique sous l’écran puis cliquer pour créer un groupe de changement automatique.

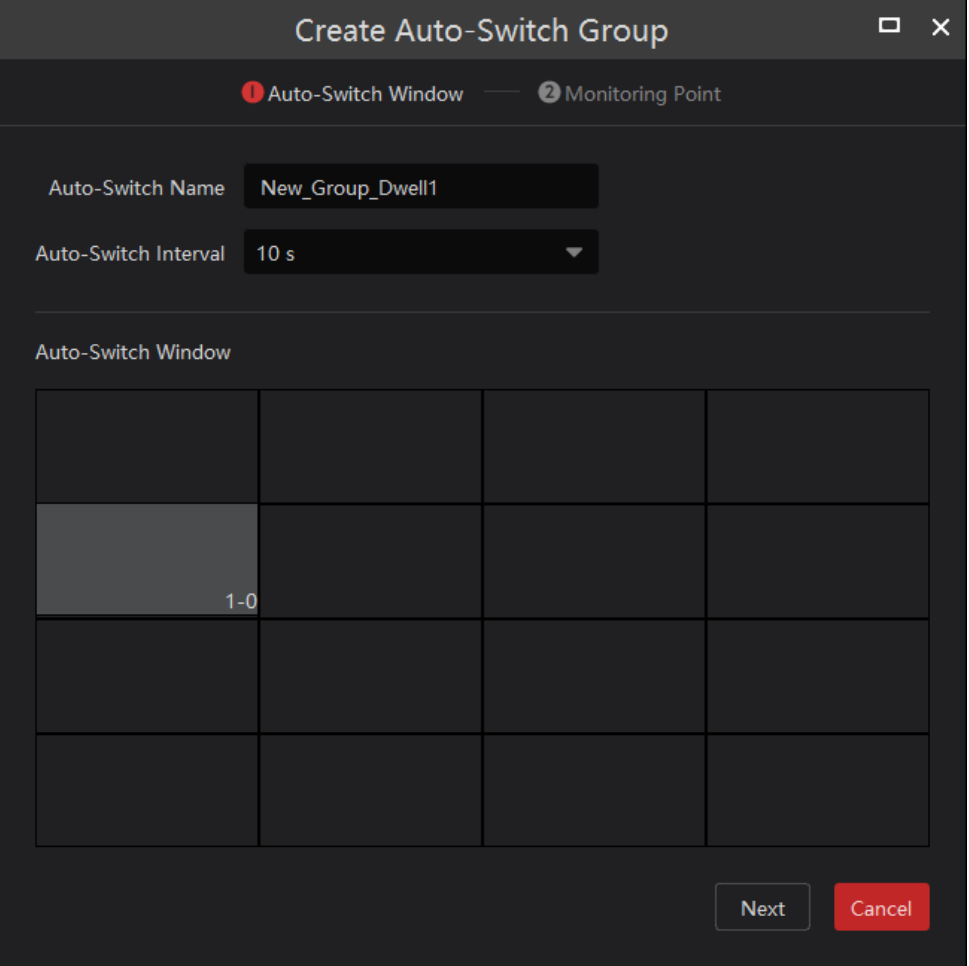

Sélectionner « Fenêtre de Changement Automatique » pour définir le groupe de fenêtres.

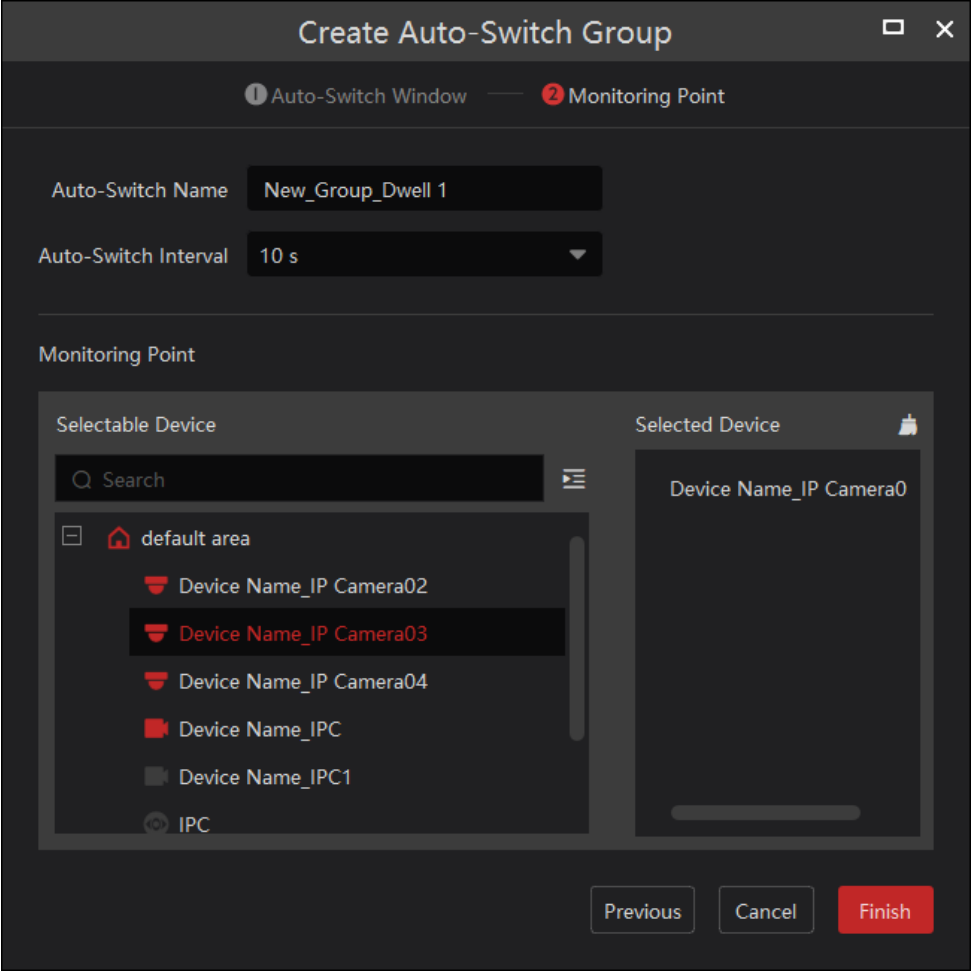

Cliquer sur [Suivant] pour sélectionner le groupe de canaux de changement automatique.

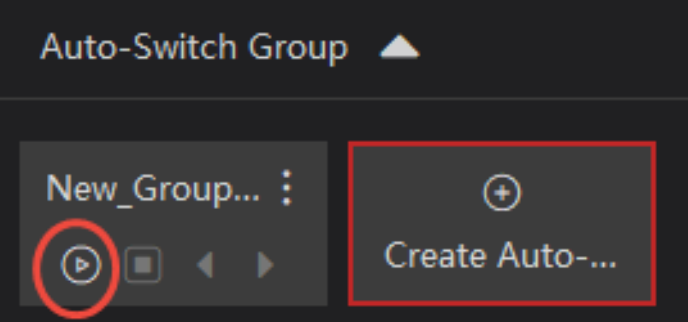

Saisir le nom du changement automatique, le temps de maintien et exécuter le changement automatique.
