Les enregistreurs Safire Smart permettent d’ajouter les modules relais Dingtian DT-Rxx, à partir des versions 1.4.14
Comme première étape, il faut toujours confirmer que l’enregistreur est mis à jour avec la dernière version du firmware et, s’il ne l’est pas, effectuer la mise à jour puis réinitialiser aux paramètres d’usine pour éviter des erreurs ultérieures.
CONFIGURATION DU DT-Rxx
Sur les modules, une configuration préalable doit être réalisée avant de les ajouter aux NVR. Les données par défaut sont :
- IP - 192.168.1.100
- Utilisateur - admin
- Mot de passe : admin

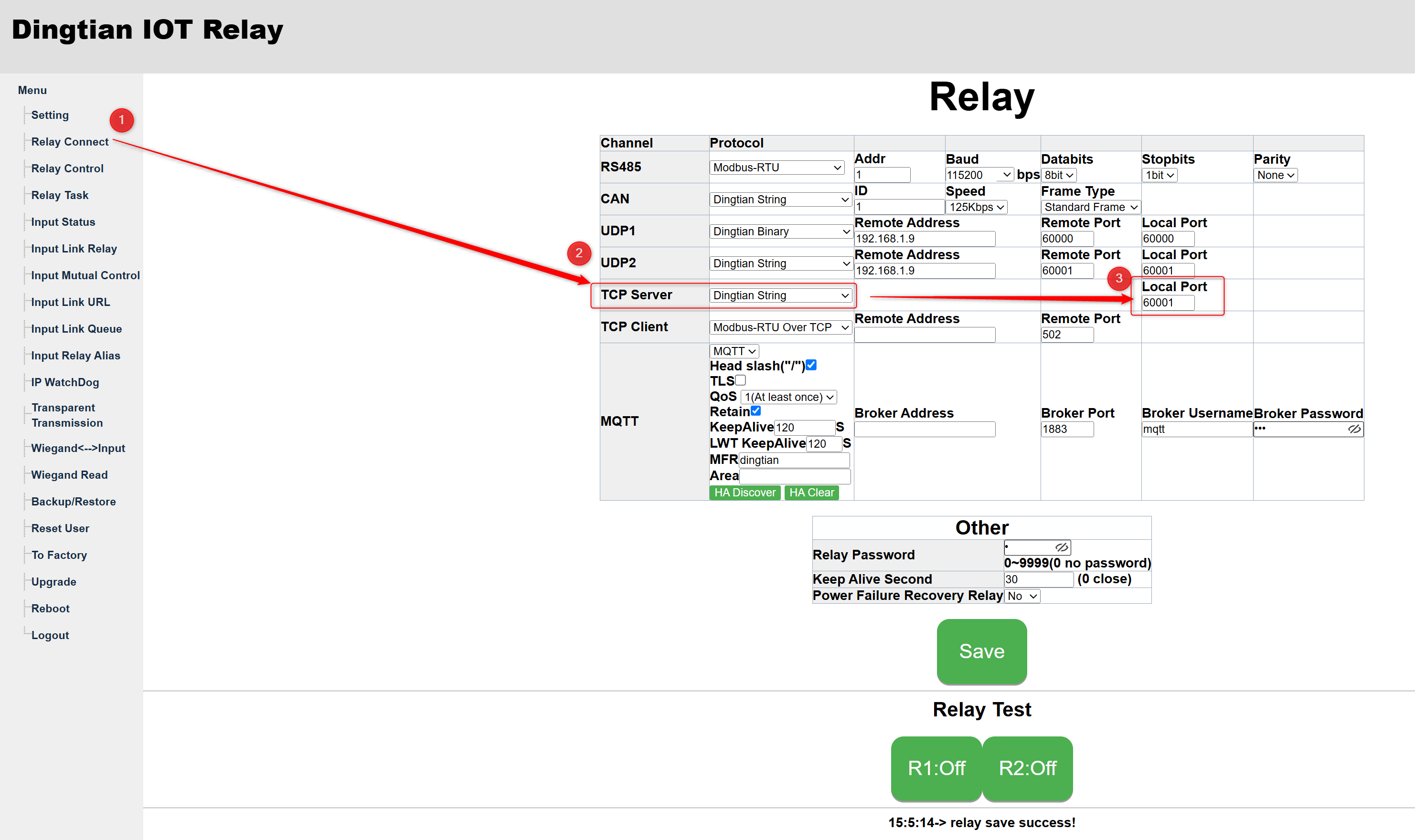

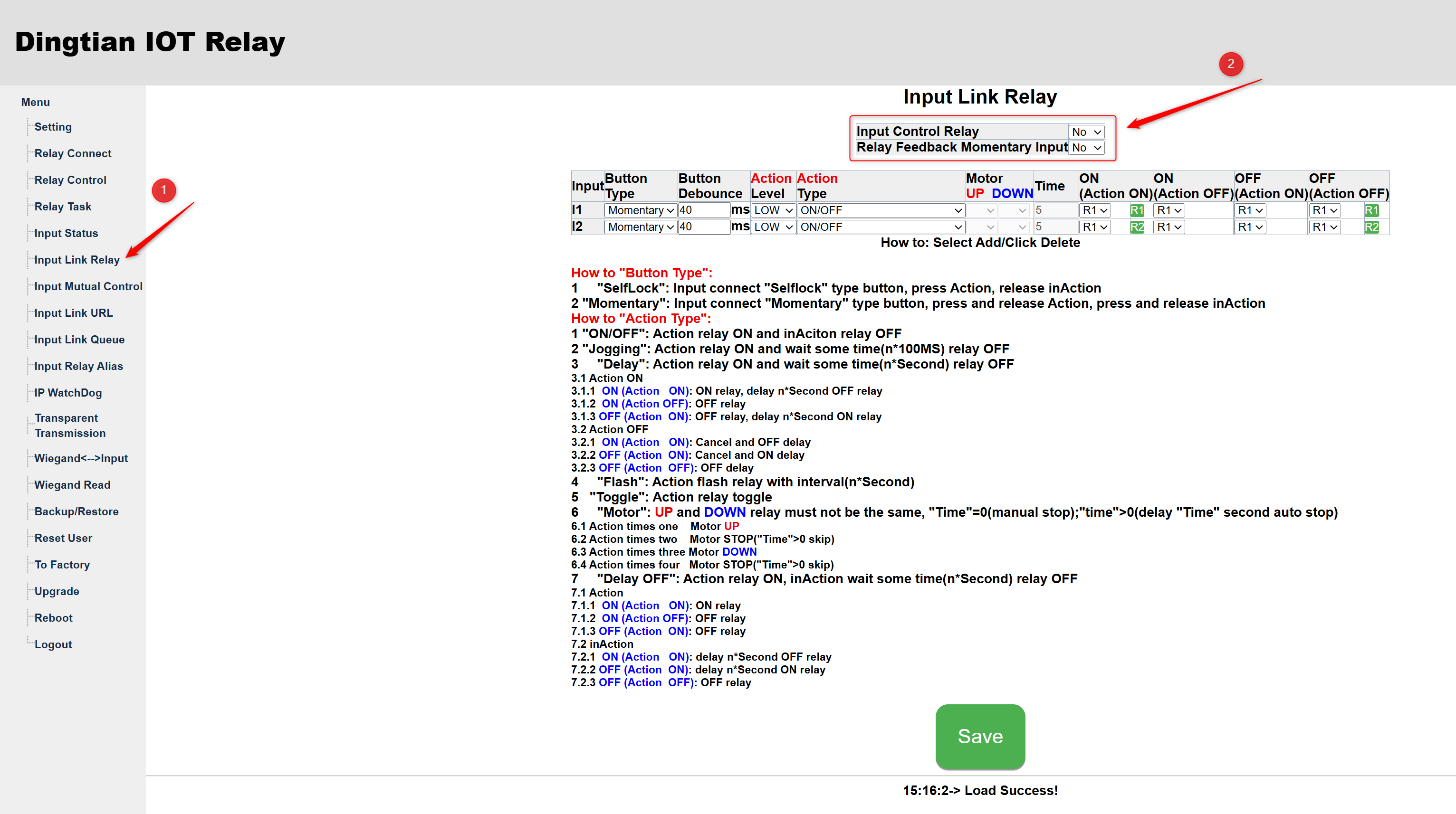

Les deux modifications à effectuer sont les suivantes :
AJOUT DU DT-Rxx AU NVR SAFIRE SMART

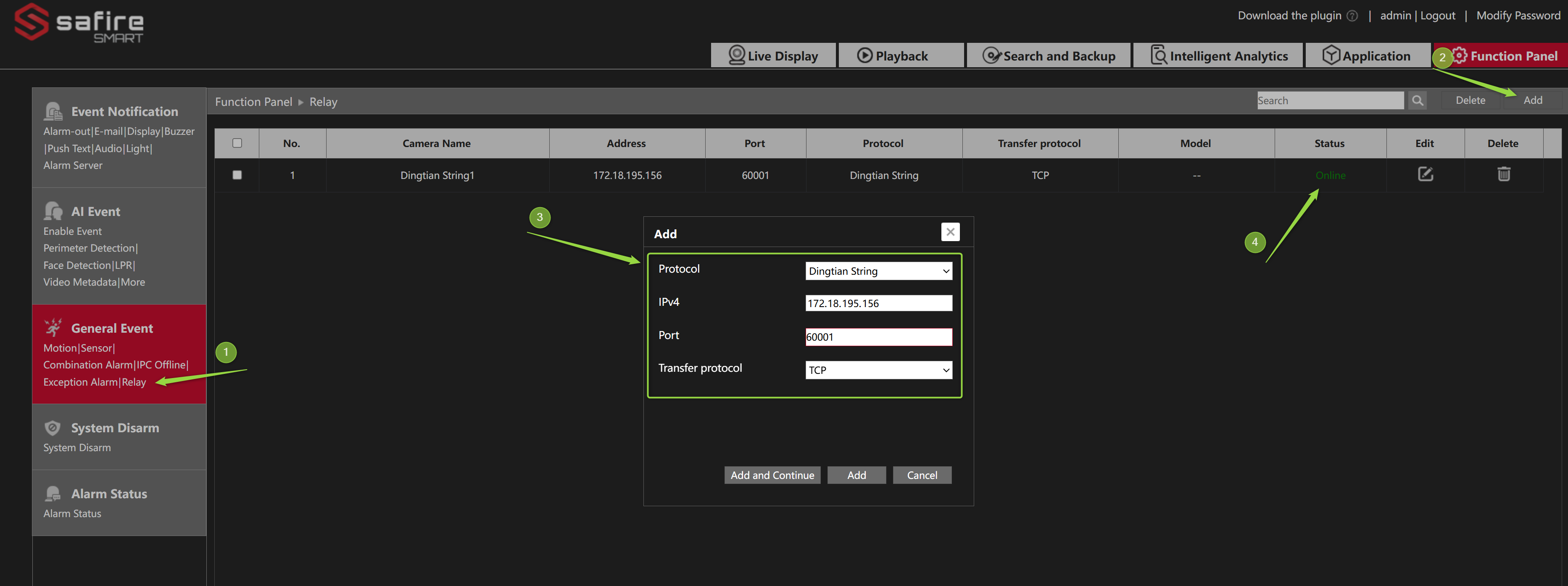

Pour l’ajouter, cela se fera depuis la section Relay où il faudra sélectionner Dingtian String ainsi que l’IP et le port du module.
Une fois en ligne, aussi bien dans la section des entrées d’alarme que dans celle des sorties, on pourra voir celles du module pour les sélectionner et configurer. Dans ce cas, il s’agit d’un DT-R002 avec 2 entrées et 2 sorties, ce qui apparaîtra dans le NVR.
Ces entrées et sorties pourront être configurées comme les relais propres du NVR.

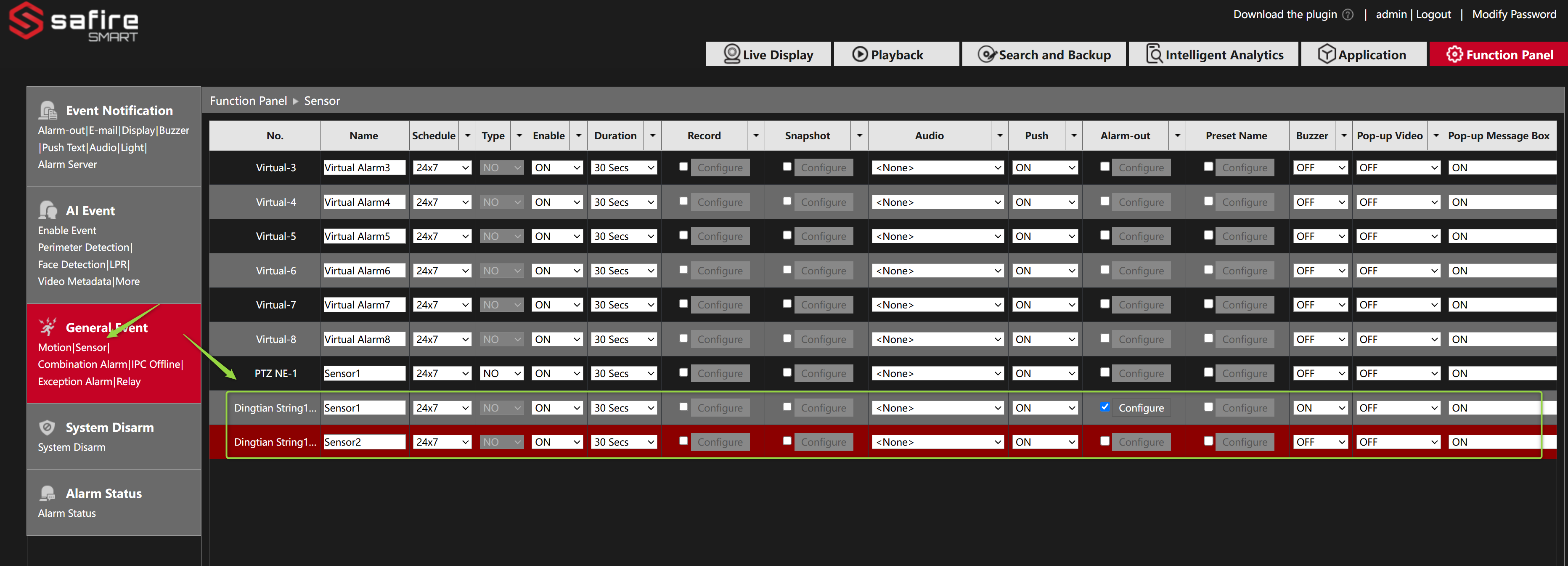

- Entrées d’alarme

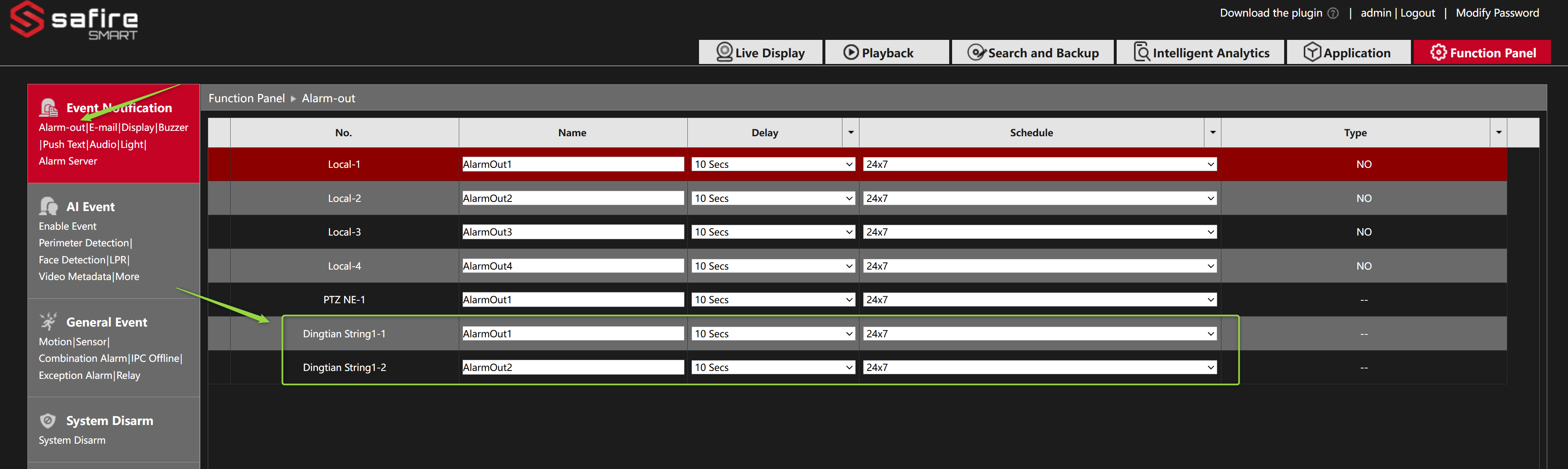

- Sorties d’alarme
CONFIGURATIONS DES SORTIES PAR ÉVÉNEMENTS D’ALARME
Une fois le module ajouté et en ligne, on peut sélectionner les entrées d’alarme pour exécuter des actions comme s’il s’agissait de l’entrée propre du NVR, telles que l’enregistrement, l’envoi de notifications Push, l’envoi d’emails, ...
Concernant les sorties relais, elles peuvent être sélectionnées pour s’activer lors de n’importe quel événement d’alarme, comme par exemple un franchissement de ligne ; de cette manière, on peut utiliser indifféremment les sorties relais du NVR, des caméras ou du DT-R.

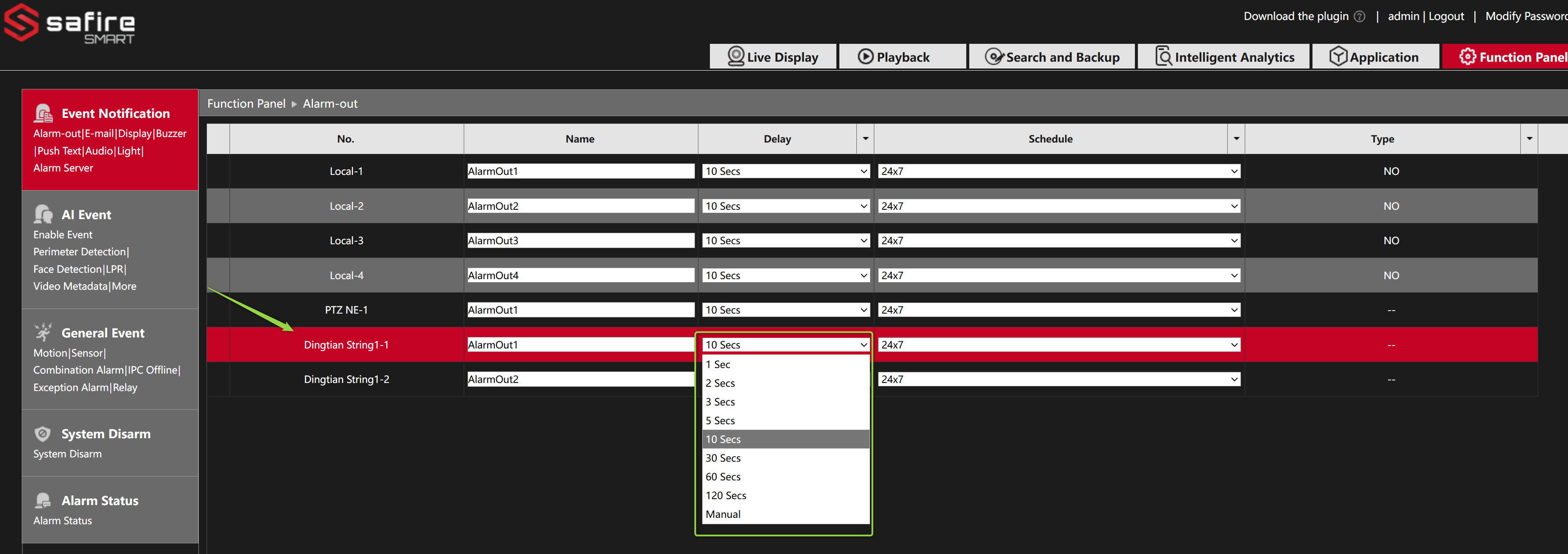

Depuis la configuration des sorties d’alarme, on règle la durée d’activation du relais, par défaut 10 secondes.
Ensuite, il faut prendre en compte que le temps pendant lequel un relais reste actif correspond à la durée d’activation de l’événement (20 secondes par défaut) plus le temps configuré pour la sortie relais (10 secondes), donc après l’exécution de l’événement, le relais restera actif pendant 30 secondes. Si durant ces 30 secondes des événements continuent à se produire, le relais restera actif. Il faut donc déterminer à la fois les secondes de la sortie relais et celles de l’événement.

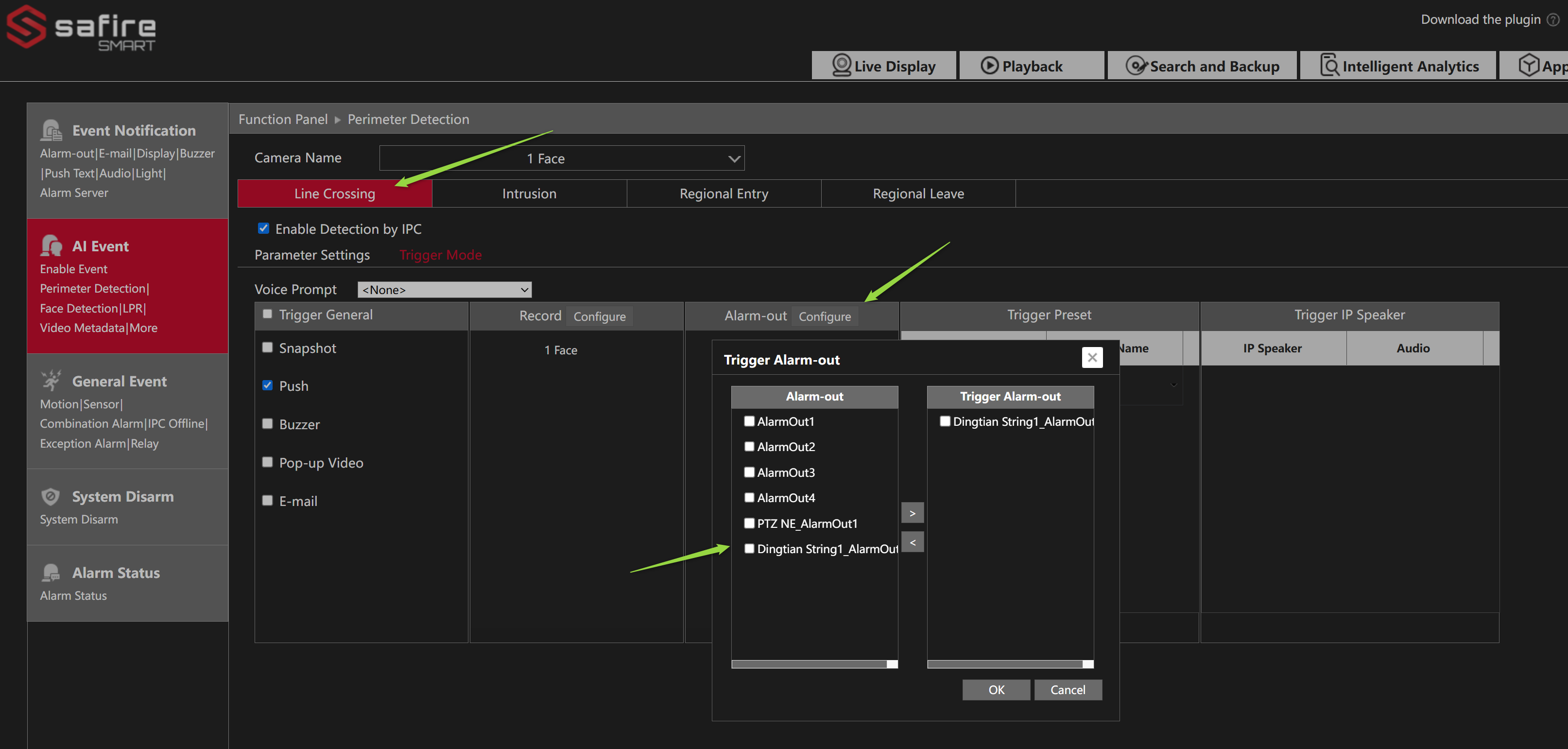

Ensuite, il suffit de spécifier dans les Triggers que l’on souhaite activer la sortie relais du DT-R.
