Le vidéophone AK-R20A d’Akuvox peut ouvrir la porte en lisant la plaque d’immatriculation d’un véhicule à l’aide d’une caméra LPR d’Uniview ou de Safire Smart. La caméra lit la plaque et l’envoie à l’AK-R20A via l’API ; l’AK-R20A la compare aux plaques d’immatriculation de ses utilisateurs et, en cas de correspondance, active le relais.
Prérequis
- AK-R20A avec le firmware 320.30.112.57, qui inclut l’intégration LPR.
- Caméra LPR d’Uniview avec le firmware ANPR-B1107.1.5.C00102.251024, ou caméra LPR de Safire Smart avec le firmware 5.3.1.
- La caméra et l’AK-R20A doivent se trouver sur le même réseau et la caméra doit pouvoir accéder à l’adresse IP de l’AK-R20A via le port 80.
Étape 1 : Enregistrer les plaques d’immatriculation
Les plaques peuvent être ajoutées directement sur l’AK-R20A (option A) ou, si l’équipement est géré depuis le cloud Akuvox, depuis le cloud lui-même (option B).
Option A : sur l’AK-R20A (projets locaux)
- Accédez à l’interface web de l’AK-R20A et ouvrez Directory > User.
- Cliquez sur Add pour créer un utilisateur, ou sur l’icône de modification d’un utilisateur existant.
- Saisissez la plaque dans le champ License Plate (par exemple, 1234BCD). Chaque utilisateur peut avoir jusqu’à 5 plaques.
- Sélectionnez le relais qui ouvre la porte ainsi que la plage horaire pendant laquelle l’utilisateur dispose d’un accès, puis cliquez sur Submit.

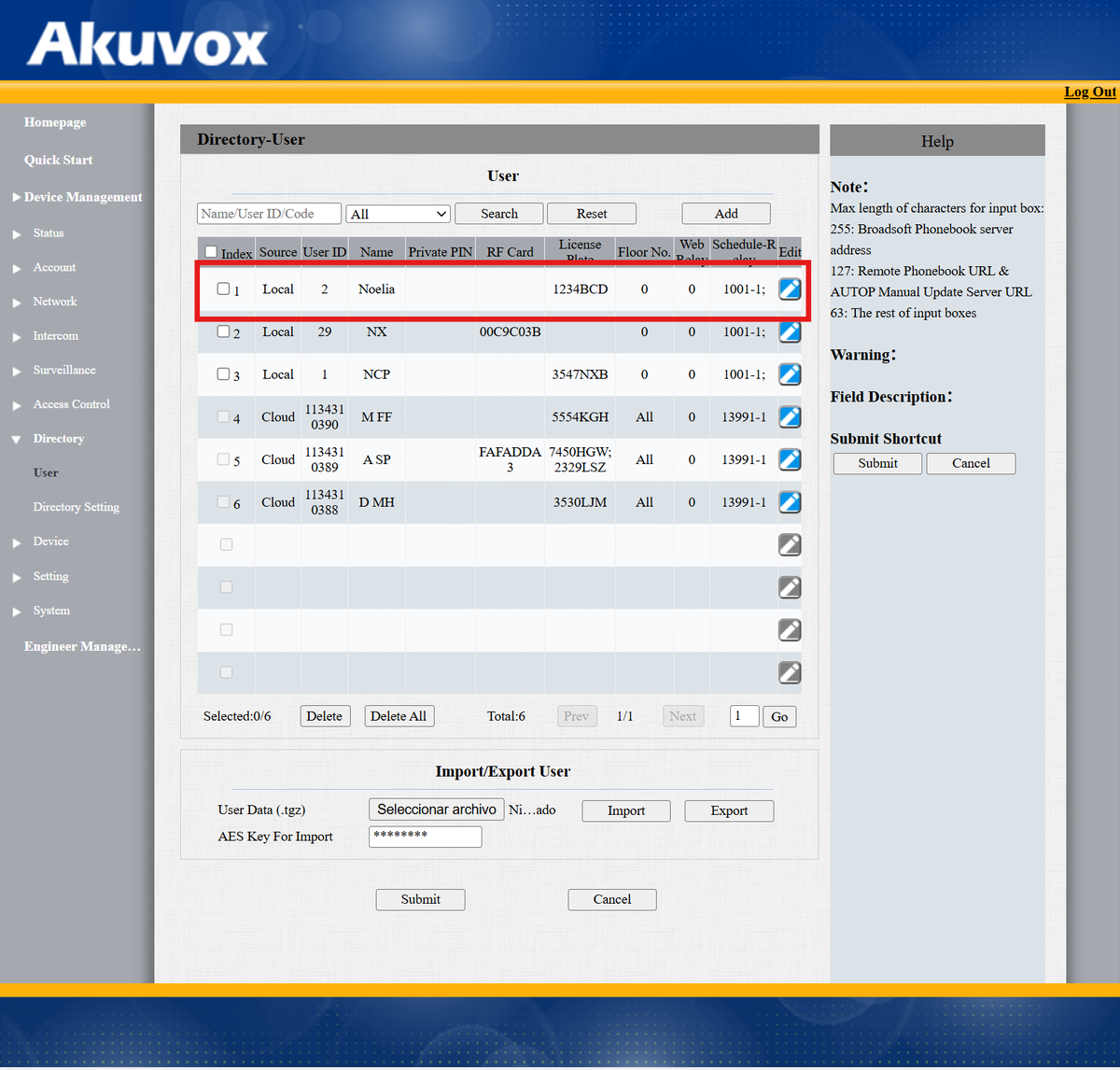

La liste affiche la plaque associée à chaque utilisateur :
Option B : depuis le cloud Akuvox (projets résidentiels)
Dans une résidence, les plaques sont ajoutées par l’administrateur de biens depuis son portail cloud, puis synchronisées avec l’AK-R20A.

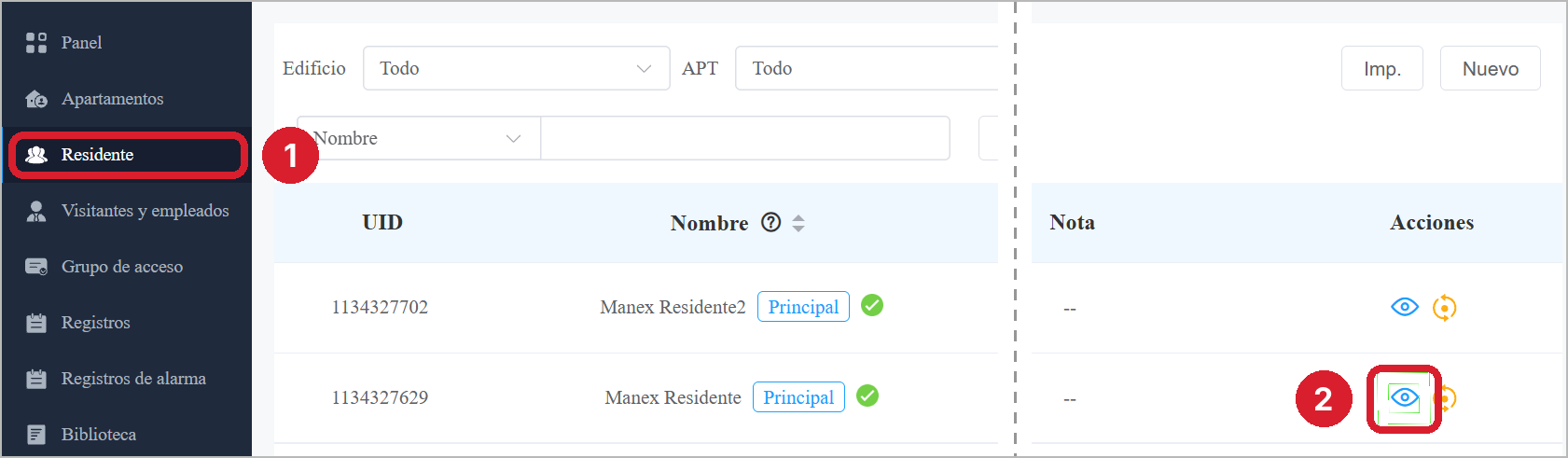

- Dans le menu latéral, accédez à Résident (1), puis cliquez sur l’icône afficher du résident (2).

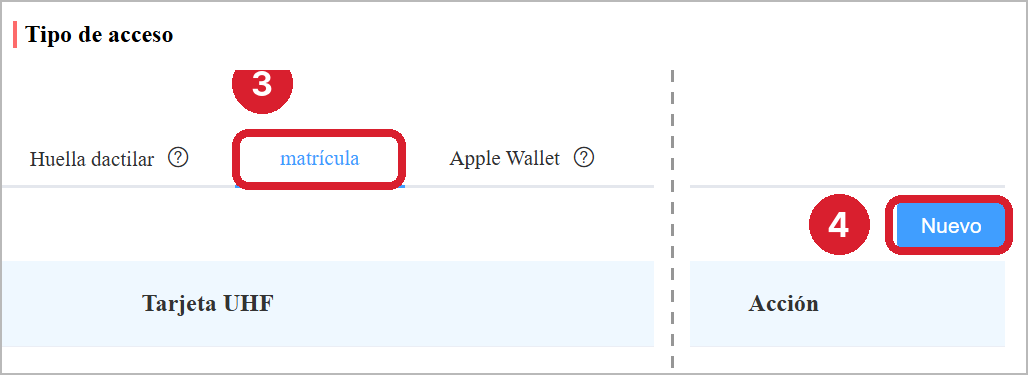

- Dans la section Type d’accès, ouvrez l’onglet plaque d’immatriculation (3), puis cliquez sur Nouveau (4).

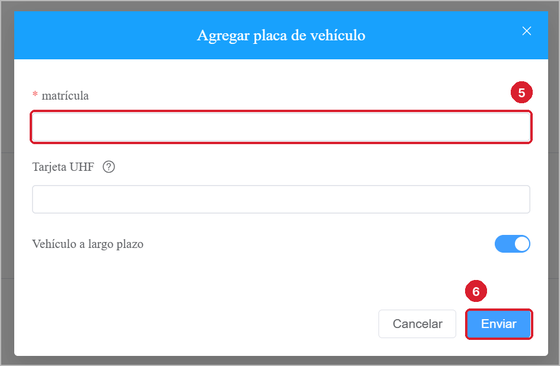

- Saisissez la plaque d’immatriculation (5), puis cliquez sur Envoyer (6).

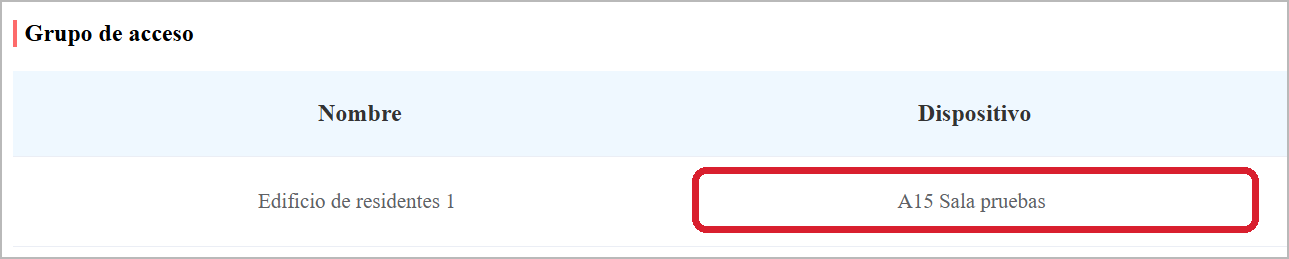

- En bas de la fiche du résident, dans Groupe d’accès, vérifiez que l’AK-R20A apparaît dans la colonne Appareil. Dans la capture d’exemple, un autre équipement de la résidence de test apparaît.
Dans les projets de maisons individuelles, selon la documentation d’Akuvox, c’est l’utilisateur lui-même qui ajoute la plaque depuis l’application SmartPlus.
Étape 2 : Configurer la caméra Uniview
Si vous utilisez une caméra Safire Smart, passez à l’étape 3.

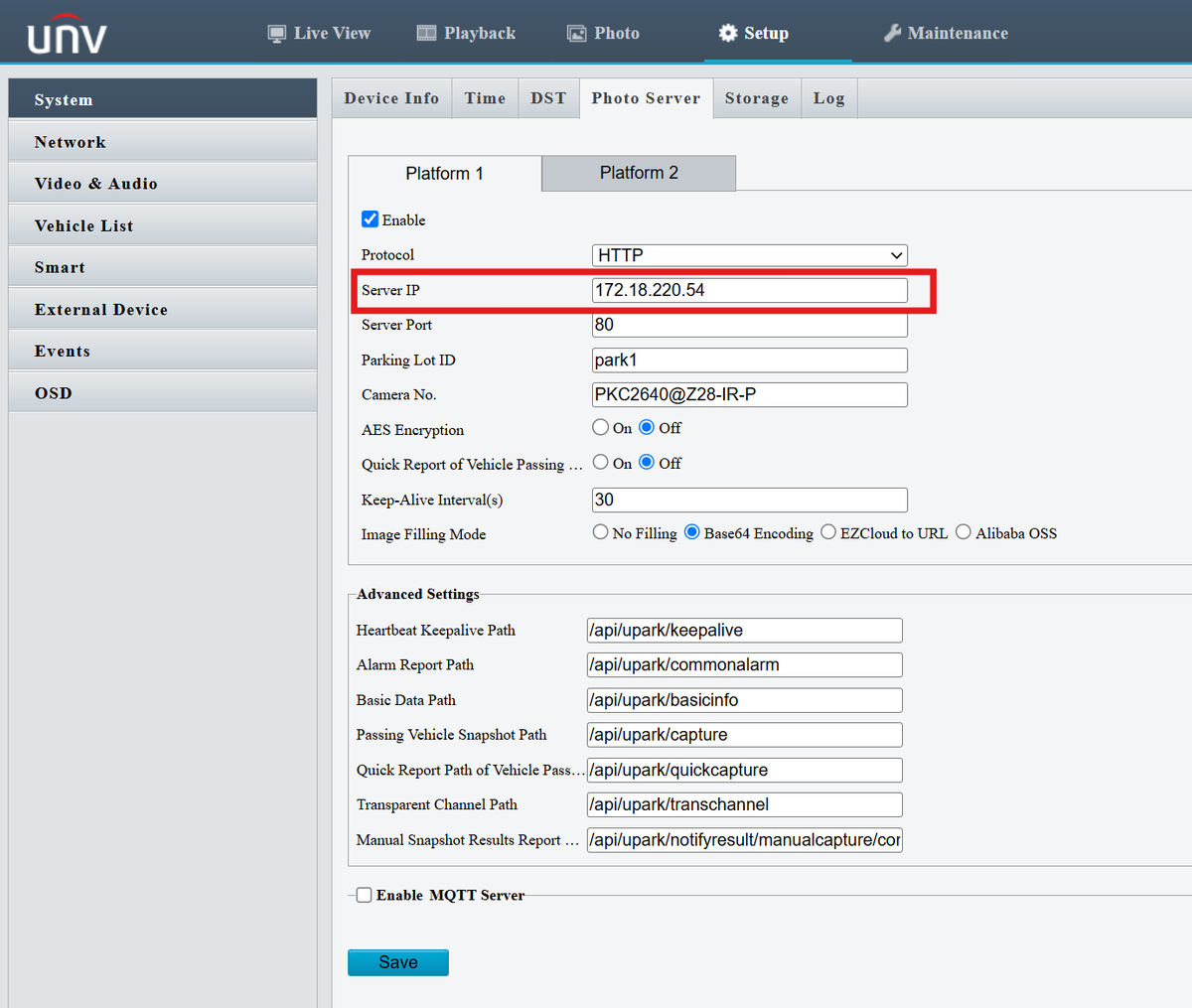

- Accédez à l’interface web de la caméra et ouvrez Setup > System > Photo Server > Platform 1.
- Cochez Enable et sélectionnez le protocole HTTP.
- Dans Server IP, saisissez l’adresse IP de l’AK-R20A.
- Dans Server Port, saisissez 80. Le port est fixe et ne peut pas être modifié.
- Laissez les autres champs, y compris les chemins de Advanced Settings, avec leurs valeurs par défaut, puis cliquez sur Save.
Étape 3 : Configurer la caméra Safire Smart

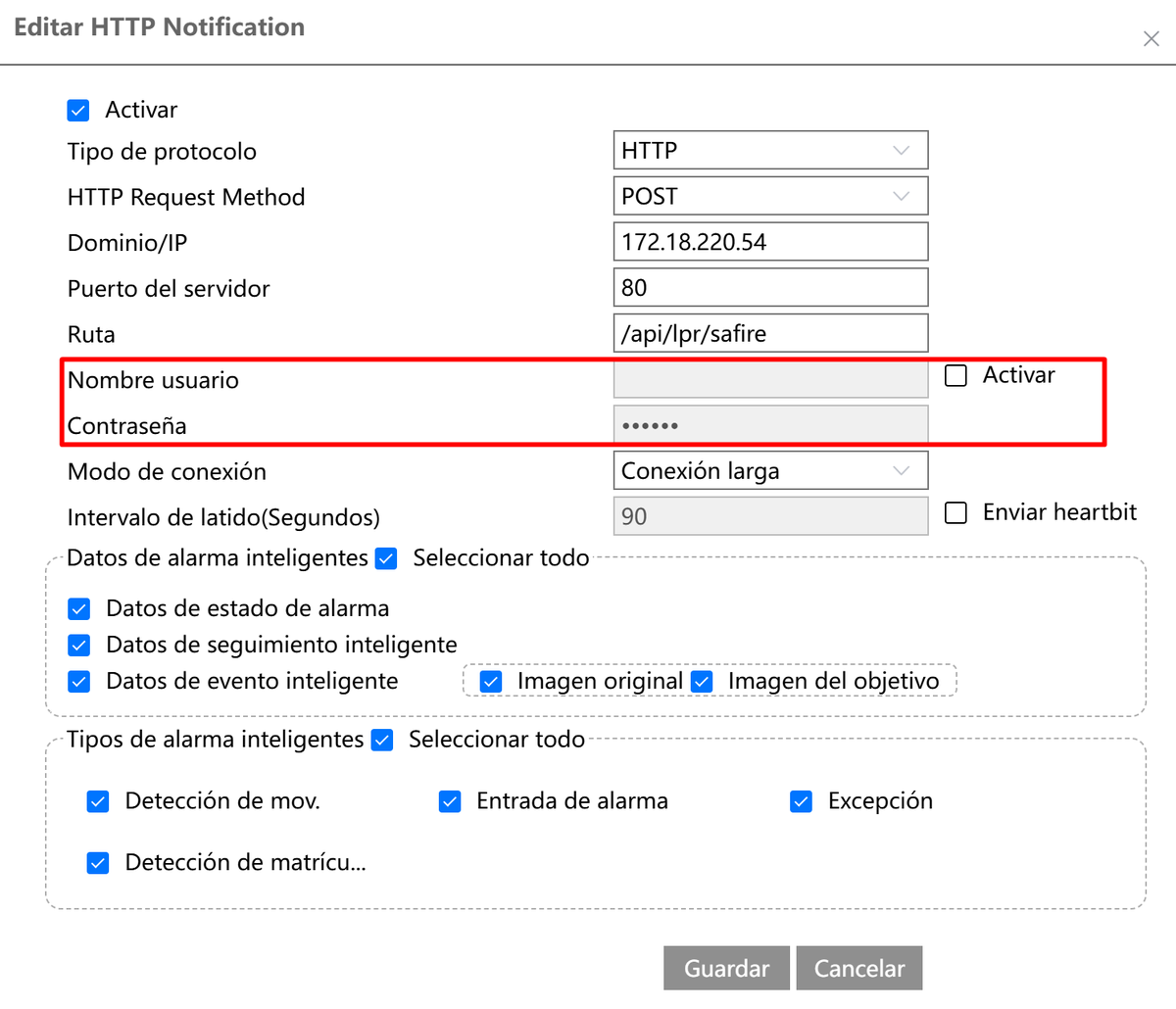

- Accédez à l’interface web de la caméra et ouvrez Configuration > Réseau > Avancé > HTTP Notification.
- Ajoutez une entrée ou modifiez l’entrée existante, puis cochez Activer.
- Configurez Type de protocole : HTTP, HTTP Request Method : POST, Domaine/IP : l’adresse IP de l’AK-R20A et Port du serveur : 80.
- Dans Chemin, saisissez exactement /api/lpr/safire.
- Laissez Nom d’utilisateur et Mot de passe désactivés : il n’est pas nécessaire de saisir les identifiants de l’AK-R20A.
- Dans Données d’alarme intelligente et Types d’alarme intelligente, cochez Tout sélectionner, afin d’inclure la Détection de plaques d’immatriculation, puis cliquez sur Enregistrer.

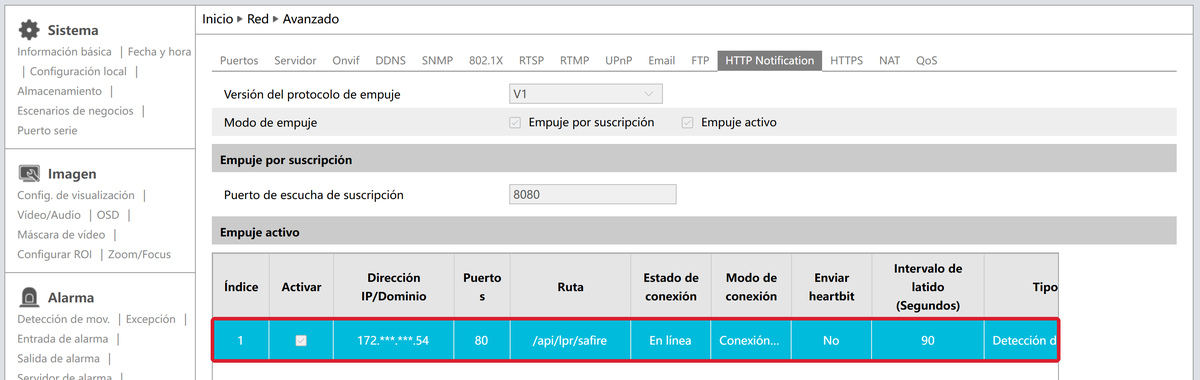

Vérifiez dans la liste que l’entrée apparaît avec l’État de la connexion : En ligne.
Remarque : après avoir réinitialisé la caméra Safire Smart aux paramètres d’usine, refaites la mise au point depuis Configuration > Image > Zoom/Focus ; sinon, la mise au point risque de ne pas être correcte.
Étape 4 : Vérifier le fonctionnement

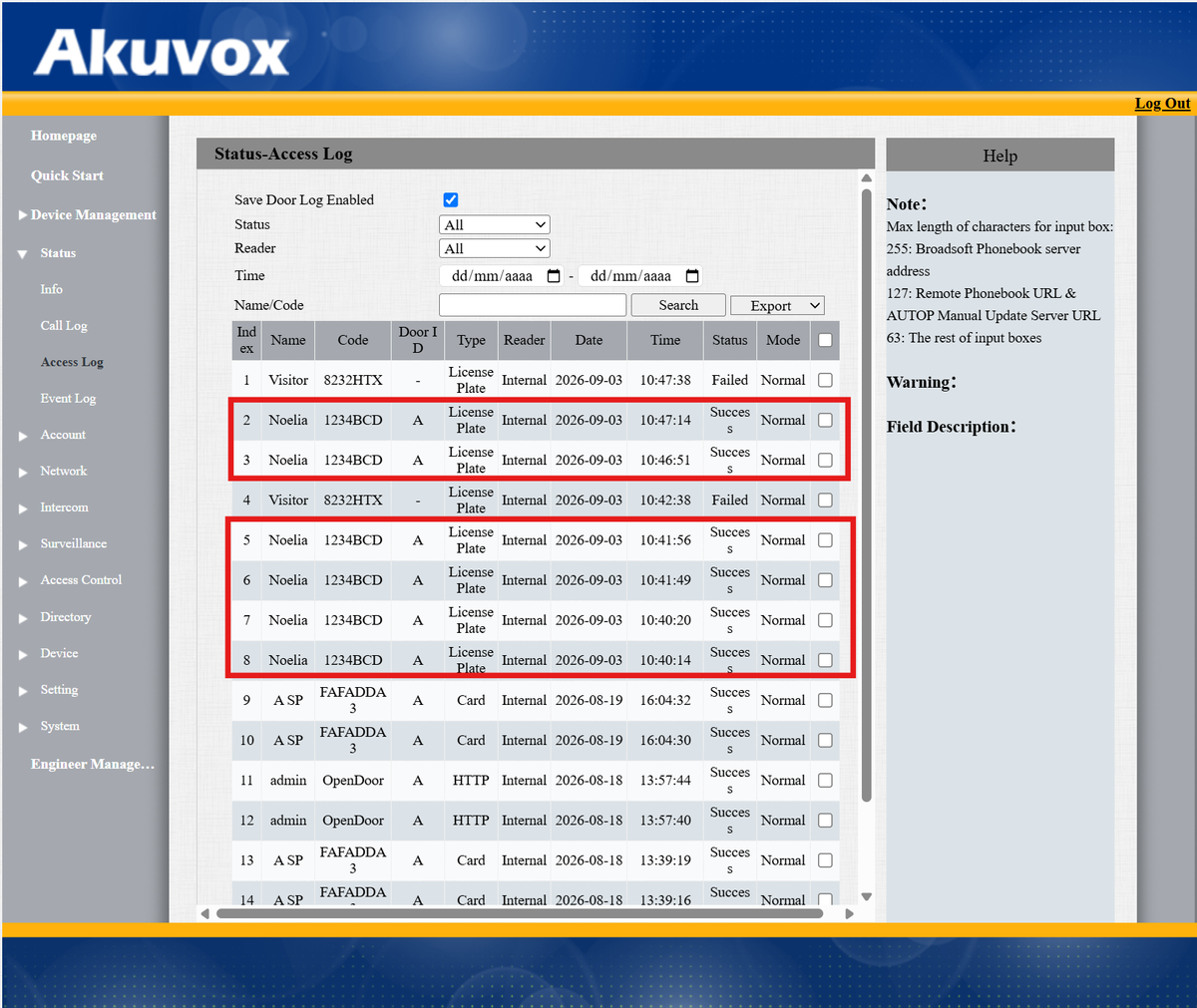

Une fois la configuration terminée, faites passer un véhicule ou présentez à la caméra une image d’une plaque enregistrée. L’AK-R20A active le relais et enregistre l’accès dans Status > Access Log sous la forme License Plate, avec l’état Success et le nom de l’utilisateur.

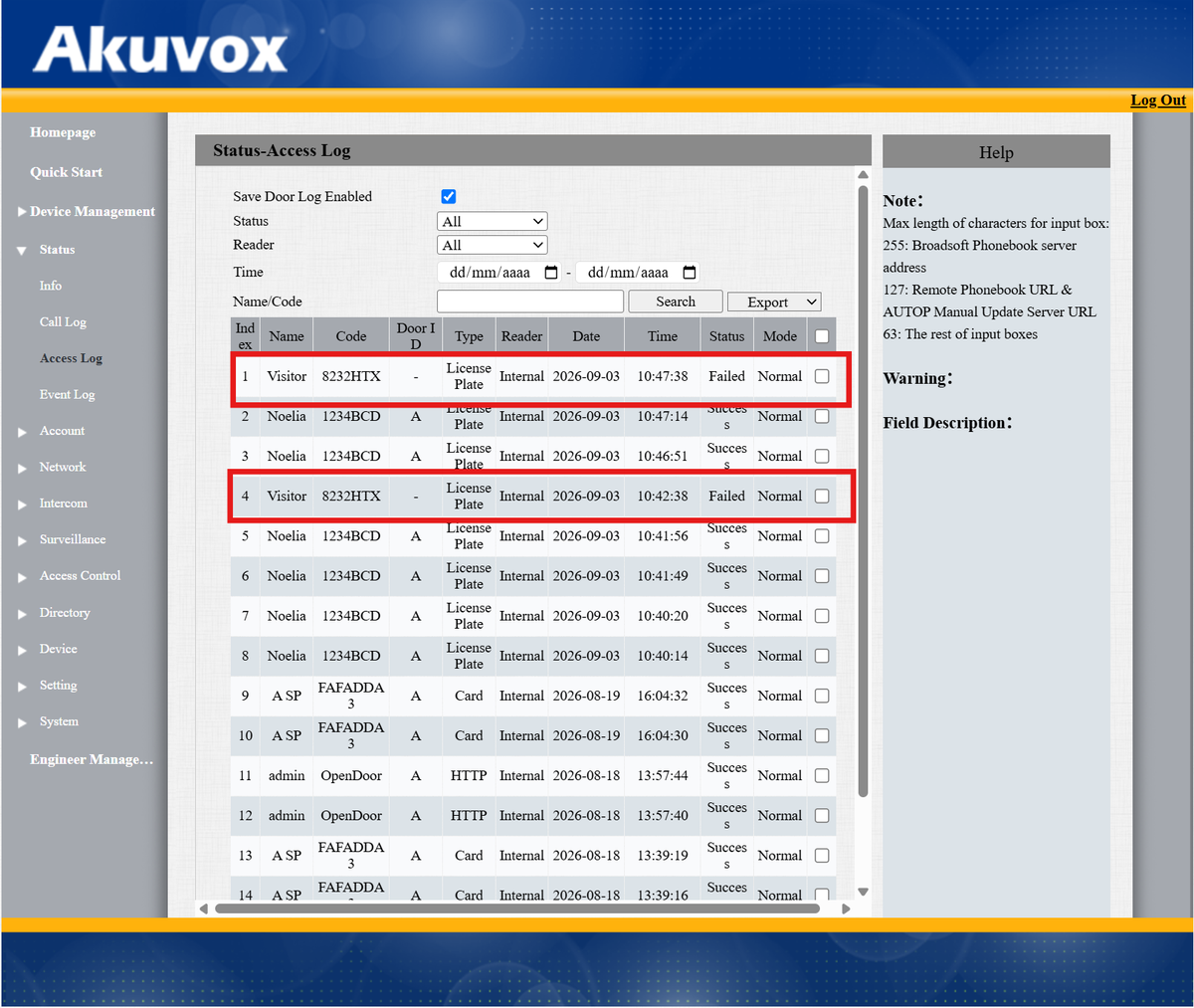

Si la plaque n’est pas enregistrée, l’accès apparaît comme Visitor, avec l’état Failed, et le relais ne s’active pas.
Questions fréquentes
Faut-il saisir le nom d’utilisateur et le mot de passe de l’AK-R20A dans la caméra ?
Non. Dans la caméra, il suffit de configurer l’adresse IP de l’AK-R20A. La caméra envoie les plaques lues et c’est l’AK-R20A qui valide l’accès.
Est-il possible d’utiliser un autre port que le port 80 ?
Non. L’AK-R20A reçoit les lectures via le port 80, qui est fixe.
Un utilisateur peut-il avoir plusieurs plaques ?
Oui, jusqu’à 5 par utilisateur. Dans la liste des utilisateurs, elles sont séparées par un point-virgule (;).
La caméra lit la plaque, mais la porte ne s’ouvre pas
- Vérifiez dans Status > Access Log de l’AK-R20A si la lecture apparaît. Si elle s’affiche comme Visitor · Failed, la plaque n’est pas enregistrée ou ne correspond pas exactement à celle de l’utilisateur.
- Si aucune lecture n’apparaît, vérifiez l’adresse IP et le port configurés dans la caméra et, sur Safire Smart, vérifiez que le chemin est /api/lpr/safire et que l’état de la connexion est En ligne.
- Vérifiez les versions du firmware : 320.30.112.57 sur l’AK-R20A, ANPR-B1107.1.5.C00102.251024 sur la caméra Uniview et 5.3.1 sur la caméra Safire Smart.
- Vérifiez que le relais et la plage horaire appropriés sont attribués à l’utilisateur.
Comment savoir si la caméra lit les plaques ?
Dans la vue en direct de la caméra Uniview, chaque plaque lue apparaît dans la liste inférieure. Sur la caméra Safire Smart, l’icône du véhicule située dans l’angle supérieur droit de la vue en direct clignote lorsqu’une plaque est détectée.
