Pour ajouter l'unité de relais web (DT-R008) dans le moniteur Akuvox, le relais web doit être configuré dans la plage IP ou le réseau WiFi. Nous recommandons d'utiliser la connexion Ethernet.
Le relais web DT-R008 est livré avec une adresse IP par défaut 192.168.1.100 et le nom d'utilisateur et mot de passe est admin. Pour le WiFi 192.168.7.1 sur le SSID dtrelaySN et le mot de passe dtpassword.
Nous recommandons d'utiliser d'abord le mobile pour se connecter au WiFi du relais web, puis de configurer l'Ethernet en DHCP afin de donner à l'appareil une adresse IP fixe.

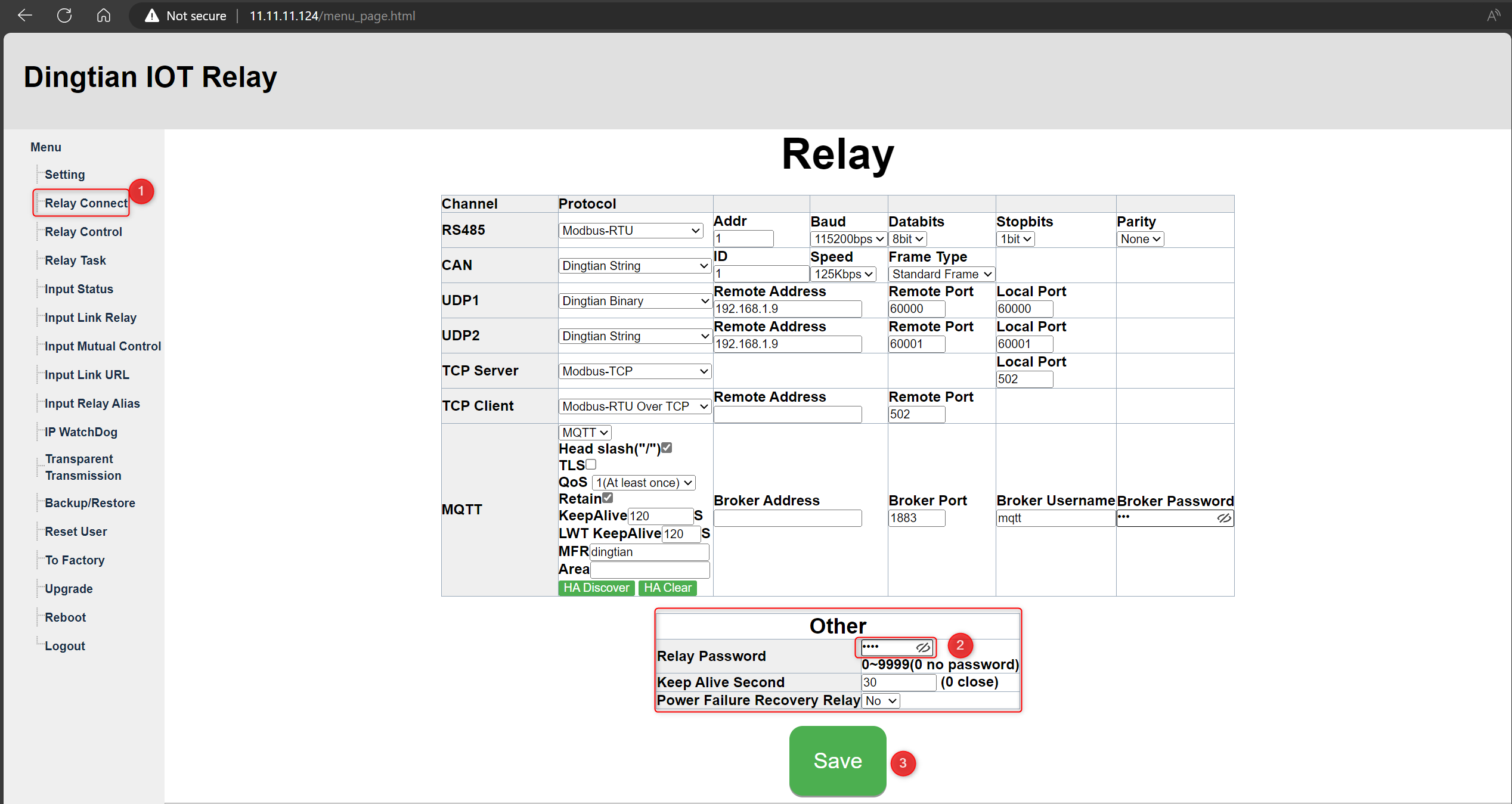

Configurer un mot de passe pour l'URL web
Utilisez l'adresse IP du relais web pour accéder à la page de configuration.
1. Sélectionnez dans le menu Relay Connect
2. Définissez le mot de passe à 4 chiffres
3. Puis cliquez sur enregistrer
En général, l'appareil est prêt à être ajouté dans le moniteur Akuvox en utilisant Smart Living.
Les exemples suivants peuvent être facilement implémentés :
Exemple 1(relay activé) :
Requête HTTP GET (requête API CGI HTTP de la carte relais, activer le relais 0, temps 0, mot de passe 0)
http://192.168.1.100/relay_cgi.cgi?type=0&relay=0&on=1&time=0&pwd=0&
Réponse HTTP GET
&0&0&0&1&0& # ok, type 0 marche/arrêt, relais 0 activé, temps 0
Exemple 2(relay désactivé) :
Requête HTTP GET (requête API CGI HTTP de la carte relais, désactiver le relais 0, temps 0, mot de passe 0)
http://192.168.1.100/relay_cgi.cgi?type=0&relay=0&on=0&time=0&pwd=0&
Réponse HTTP GET
&0&0&0&0&0& # ok, type 0 marche/arrêt, relais 0 désactivé, temps 0
Exemple 3(relay 1 jogging activé) :
Requête HTTP GET (requête API CGI HTTP de la carte relais, activer jogging relais 1, temps 500ms, mot de passe
4660)
http://192.168.1.100/relay_cgi.cgi?type=1&relay=1&on=1&time=5&pwd=4660&
Réponse HTTP GET
&0&1&1&1&5& # ok, type 1 jogging, relais 1 activé, temps 5 (500ms)
Exemple 4(relay 1 jogging désactivé) :
Requête HTTP GET (requête API CGI HTTP de la carte relais, désactiver jogging relais 1, temps 500ms, mot de passe
4660)
http://192.168.1.100/relay_cgi.cgi?type=1&relay=1&on=0&time=5&pwd=4660&
Réponse HTTP GET
&0&1&1&0&5& # ok, type 1 jogging, relais 1 désactivé, temps 5 (500ms)
Exemple 5(relay 1 activé avec délai d’arrêt de 10 secondes) :
Requête HTTP GET (requête API CGI HTTP de la carte relais, activer relais 1 avec délai d’arrêt de 10 secondes, temps 5
secondes, mot de passe 4660)
http://192.168.1.100/relay_cgi.cgi?type=2&relay=1&on=1&time=10&pwd=4660&
Réponse HTTP GET
&0&2&1&1&10& # ok, type 2 délai, relais 1 activé, temps 10 secondes
Exemple 6(relay 1 désactivé avec délai d’activation de 10 secondes) :
Requête HTTP GET (requête API CGI HTTP de la carte relais, désactiver relais 1 avec délai d’activation de 10 secondes, temps 5
secondes, mot de passe 4660)
http://192.168.1.100/relay_cgi.cgi?type=2&relay=1&on=0&time=10&pwd=4660&
Réponse HTTP GET
&0&2&1&0&10& # ok, type 2 délai, relais 1 désactivé, temps 10 secondes

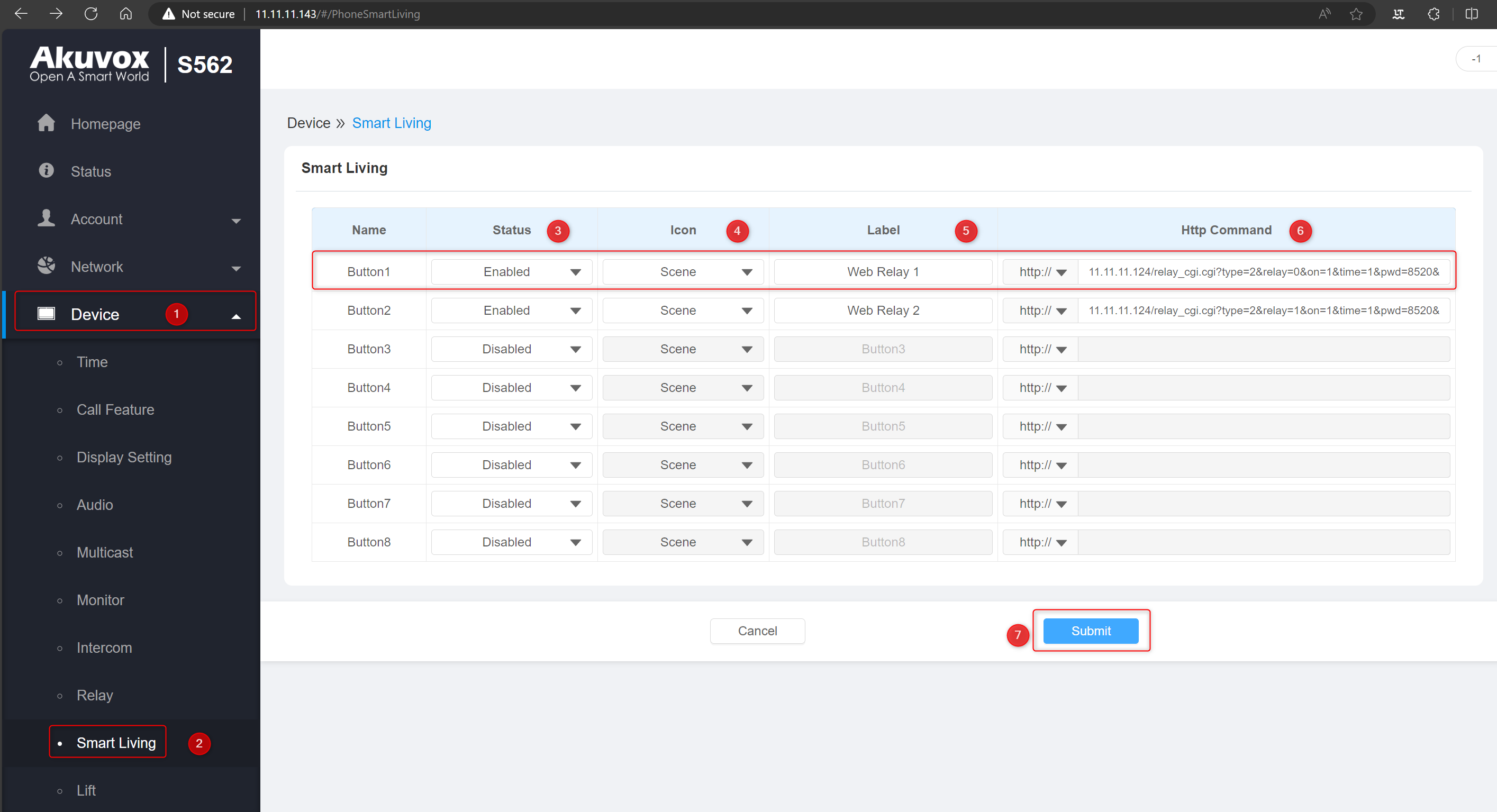

Implémentation de l’URL dans le moniteur Akuvox
Utilisez l'adresse IP du moniteur pour accéder à la page de configuration.
1. Ouvrez le menu Appareil
2. Puis l’option Smart Living
3. Activez le bouton
4. Sélectionnez l’icône
5. Donnez un nom au libellé
6. Ensuite, entrez l’URL
7. Cliquez sur soumettre pour enregistrer
Pour cette démonstration, nous avons utilisé l’option pour ouvrir le relais pendant 1 seconde.
11.11.11.124/relay_cgi.cgi?type=2&relay=0&on=1&time=1&pwd=8520&
L’adresse IP 11.11.11.124 correspond à celle du relais web.
type 2 = relais avec délai
le temps = 1 seconde
le mot de passe = 8520

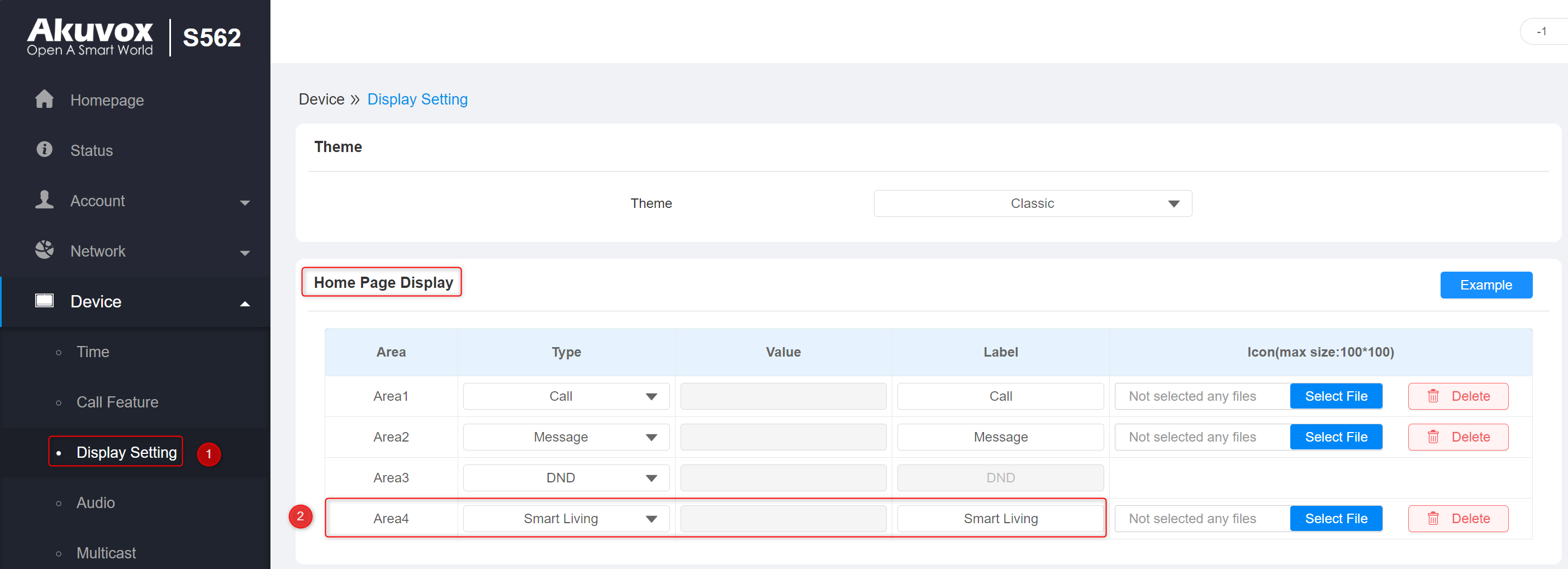

Rendre Smart Living visible sur l’écran d’accueil
1. Allez dans les paramètres d’affichage
2. Sélectionnez la zone de votre choix, activez Smart Living, et donnez un nom au libellé
3. Puis cliquez sur soumettre pour enregistrer

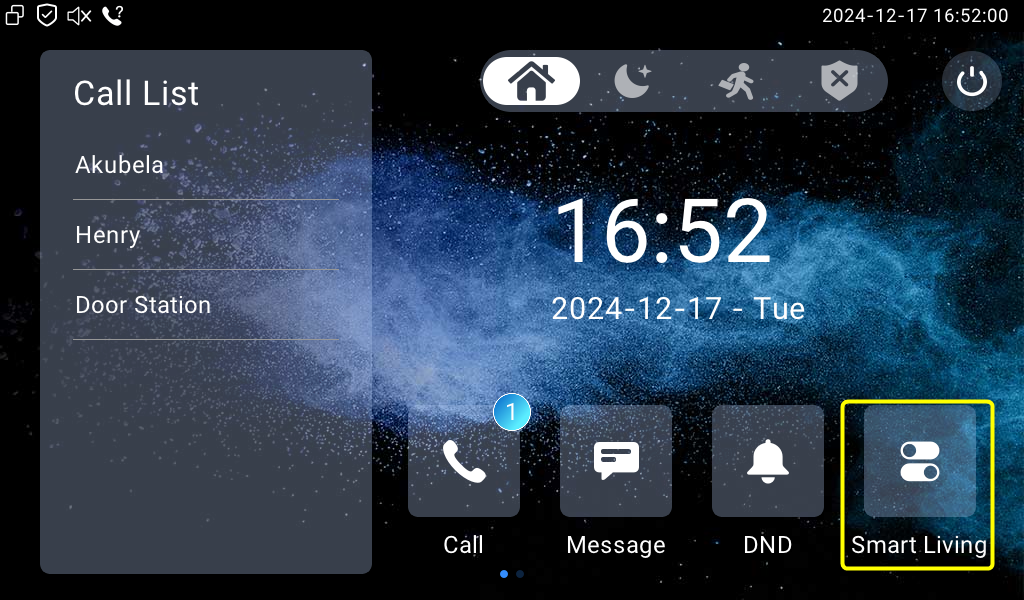

Apparence sur le moniteur

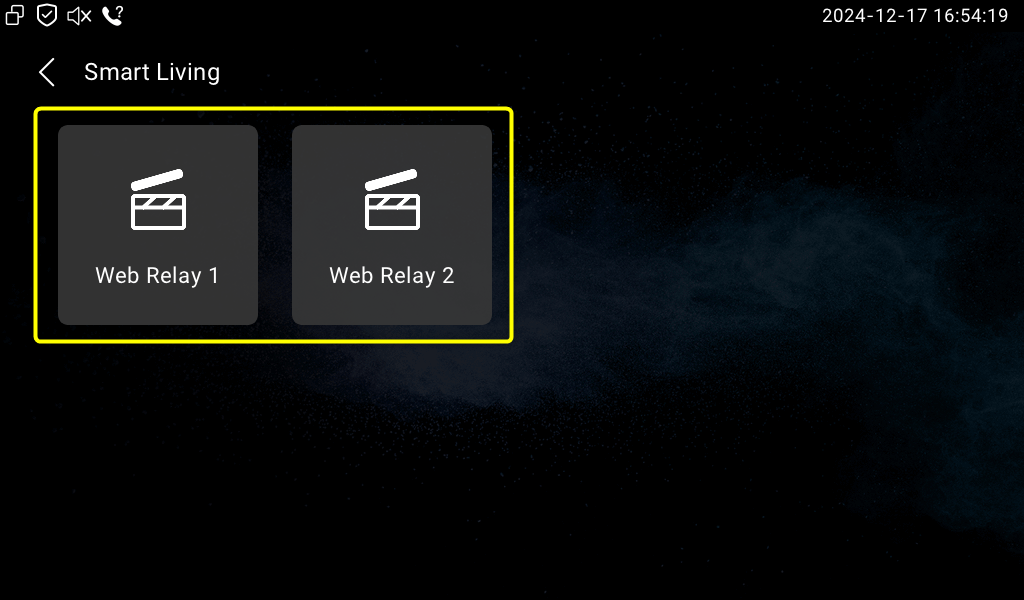

Sur l’écran d’accueil, allez dans la zone Smart Living.
Sélectionnez les actions du relais web disponibles
