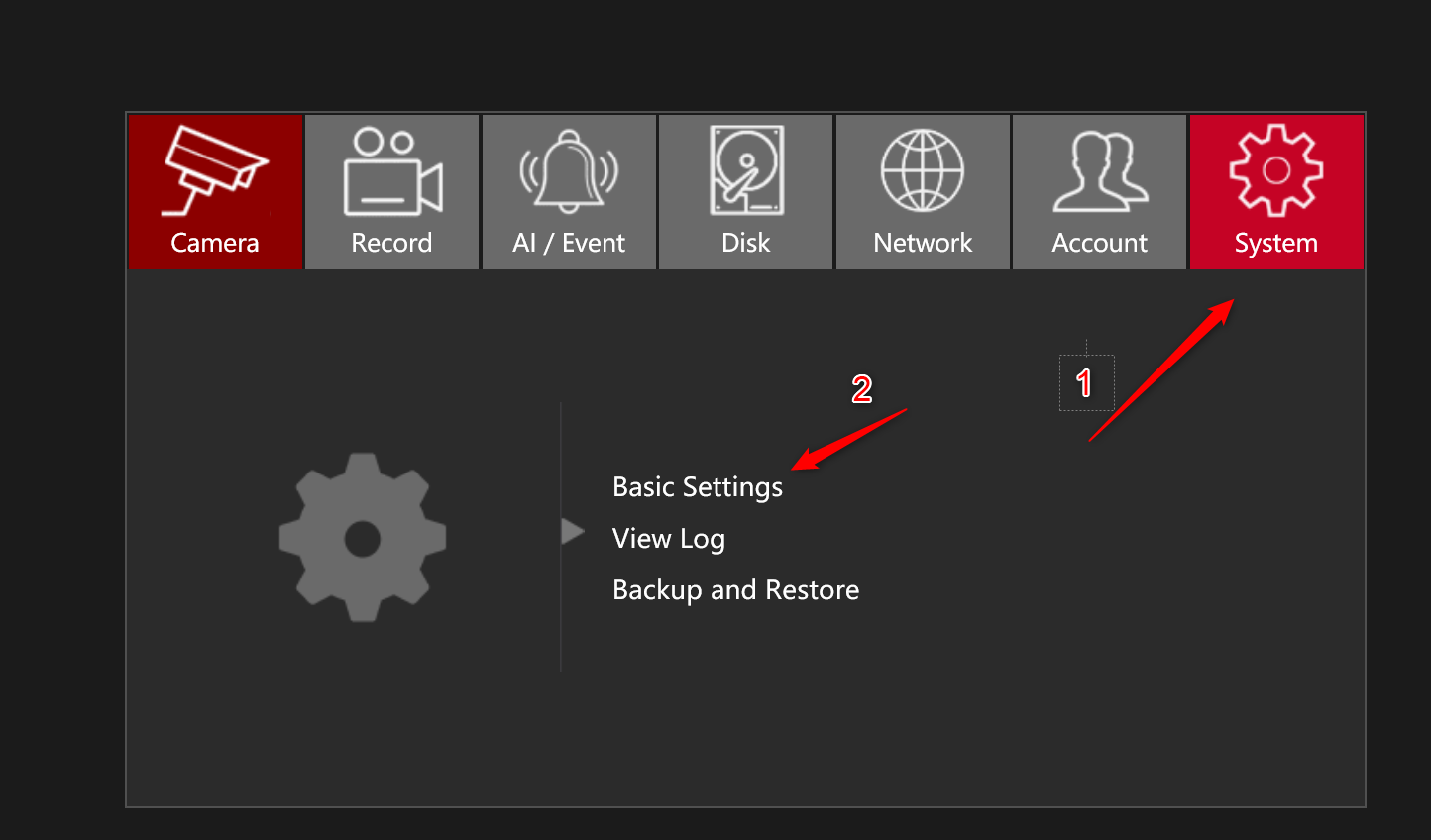

Pour configurer un équipement Safire Smart avec la fonction POS, il faut accéder à la section suivante de l’enregistreur :

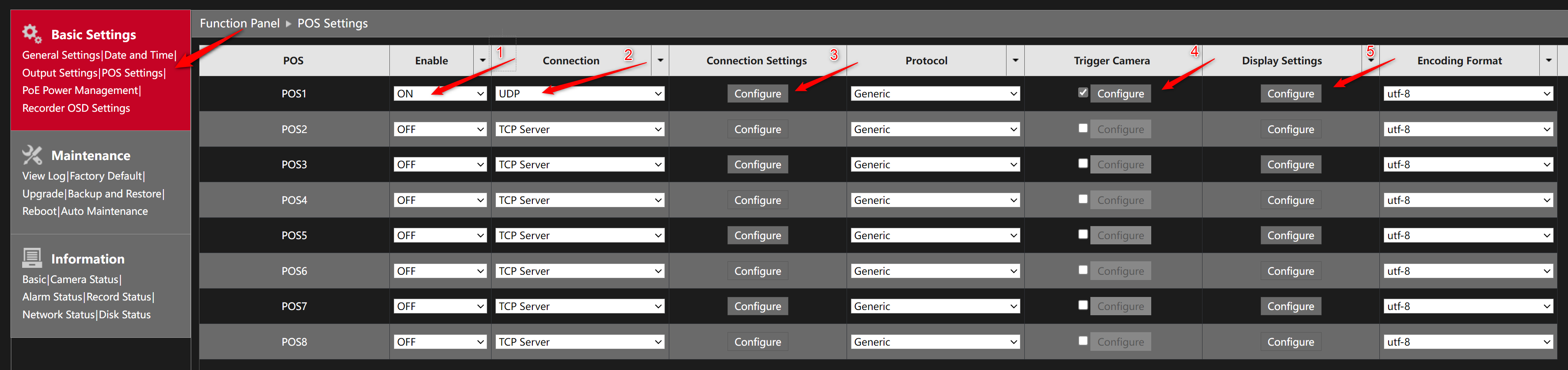

Ensuite, dans la section POS, les éléments suivants seront configurés :
- Enable : Activer l’option POS1, 2, 3, etc. selon les besoins
- Connection : Configurer en mode UDP

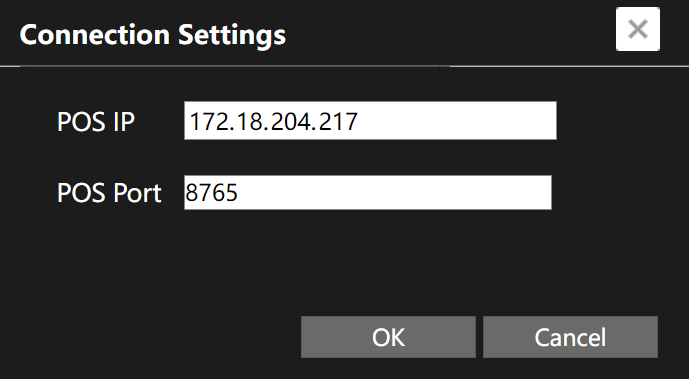

- Connection Setting : Les données d’IP et de port du système qui enverra les informations à l’enregistreur seront définies

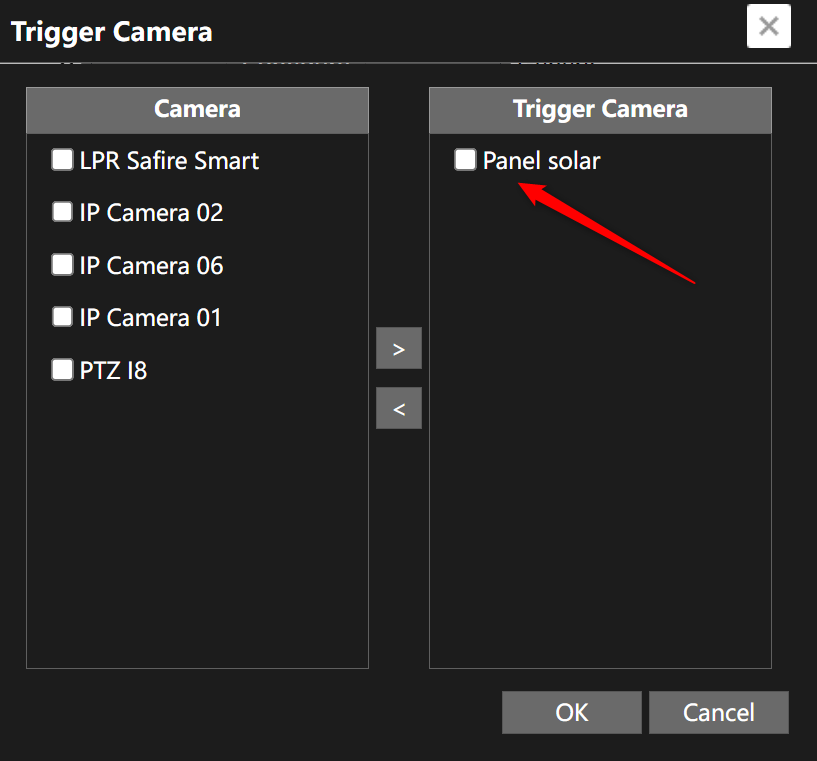

- Trigger Camera : Sélectionner la ou les caméras pour lesquelles on souhaite envoyer les informations via POS
- Display Setting : Il est possible de définir des options telles que la position d’affichage des informations, la couleur du texte affiché, etc.

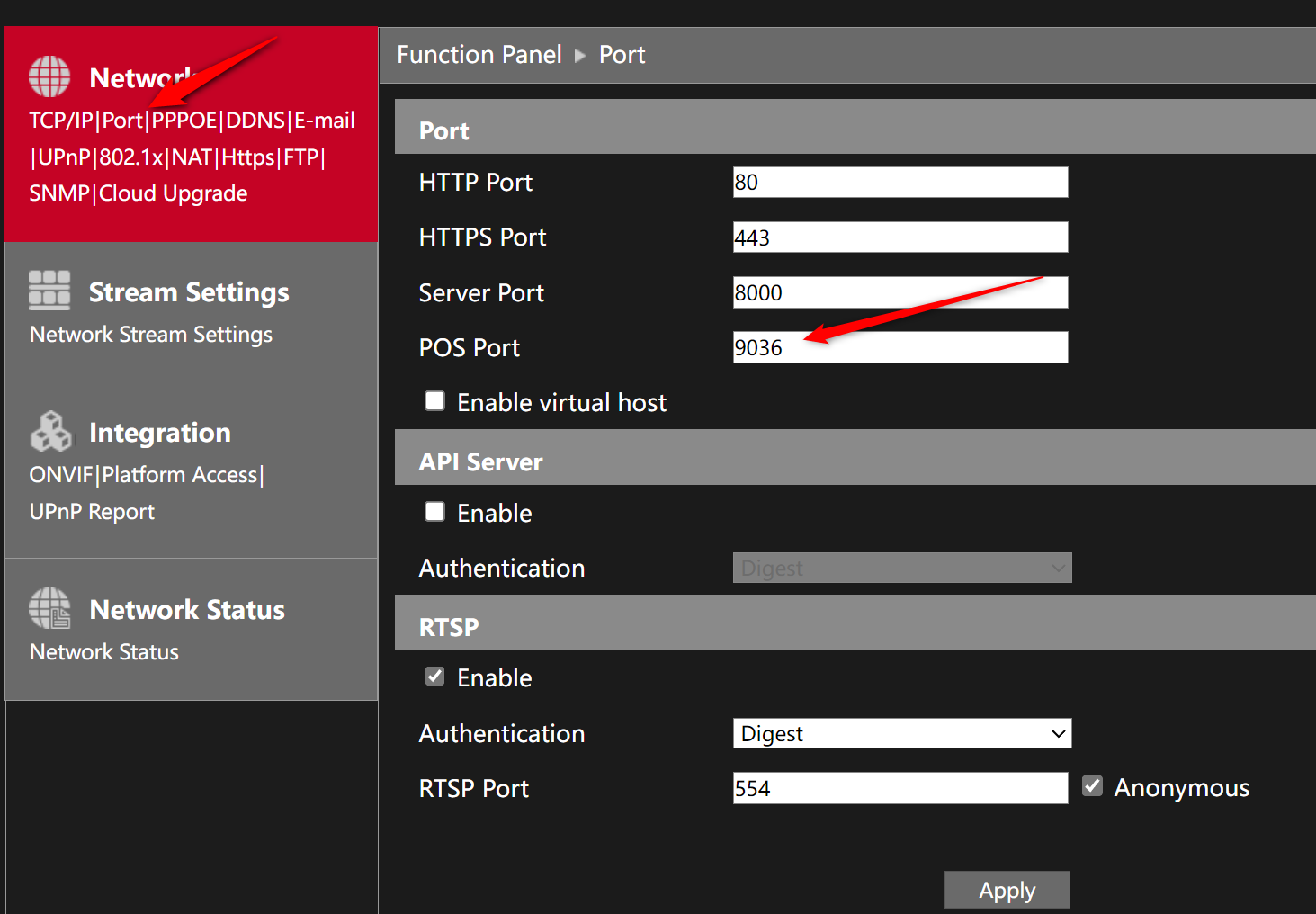

Ensuite, dans la section Réseau-Ports, il est possible de modifier le port de communication POS

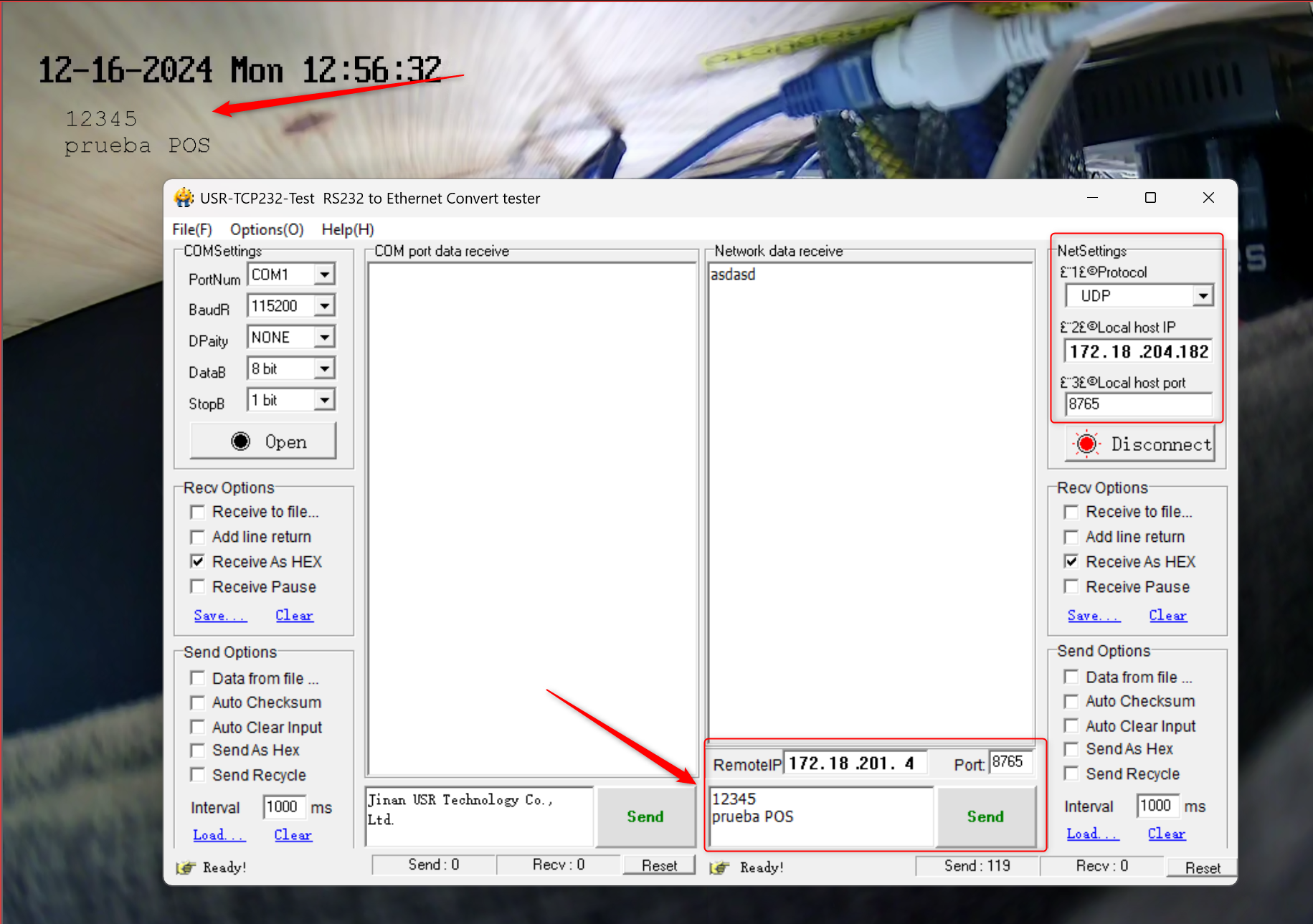

Pour effectuer des tests, un logiciel simulant cette fonction peut être utilisé, le USR-TCP232-Test
Le logiciel sera configuré avec les paramètres suivants :
- Protocol : UDP
- Local Host IP : Adresse IP du PC.
- Local Host Port : 8765
- Cliquer sur Connecter
- Remote IP : Adresse IP de l’enregistreur.
- Port : 8765
Les informations peuvent être envoyées via un document texte préalablement chargé sur l’ordinateur ou directement via la zone de texte du logiciel.
