Le dispositif AK-NC-2 d'Akuvox peut être utilisé à la fois pour convertir des équipements 2 fils en IP et pour transformer des équipements IP en 2 fils.
Pour effectuer la configuration et le câblage de celui-ci, les étapes suivantes doivent être suivies :
REMARQUE : l'AK-NC-2 doit toujours être alimenté en 48 VDC afin d'éviter des problèmes de fonctionnement.
CONVERTIR 2 FILS EN IP

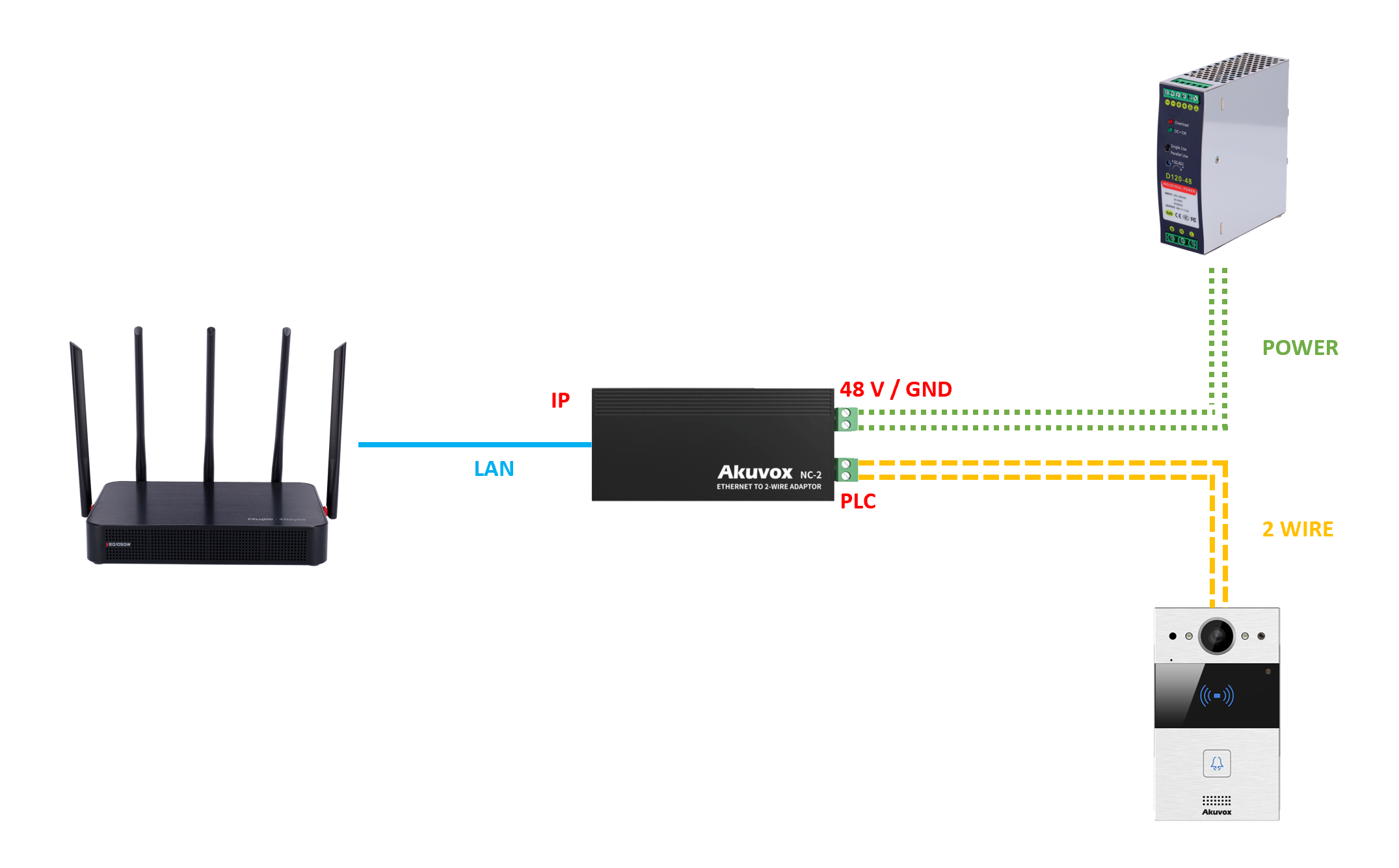

Le câblage suivant doit être réalisé :

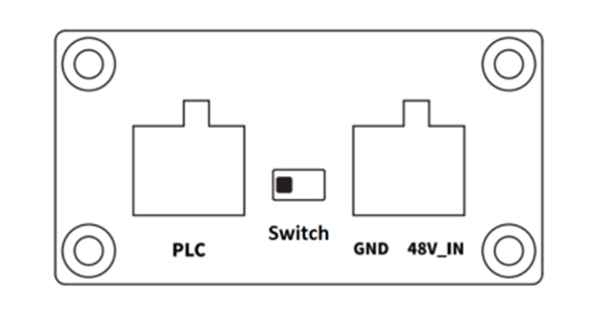

De plus, l'interrupteur de l'AK-NC-2 doit être placé vers la gauche (comme indiqué sur l'image suivante), pour le configurer en mode Maître :
CONVERTIR IP EN 2 FILS

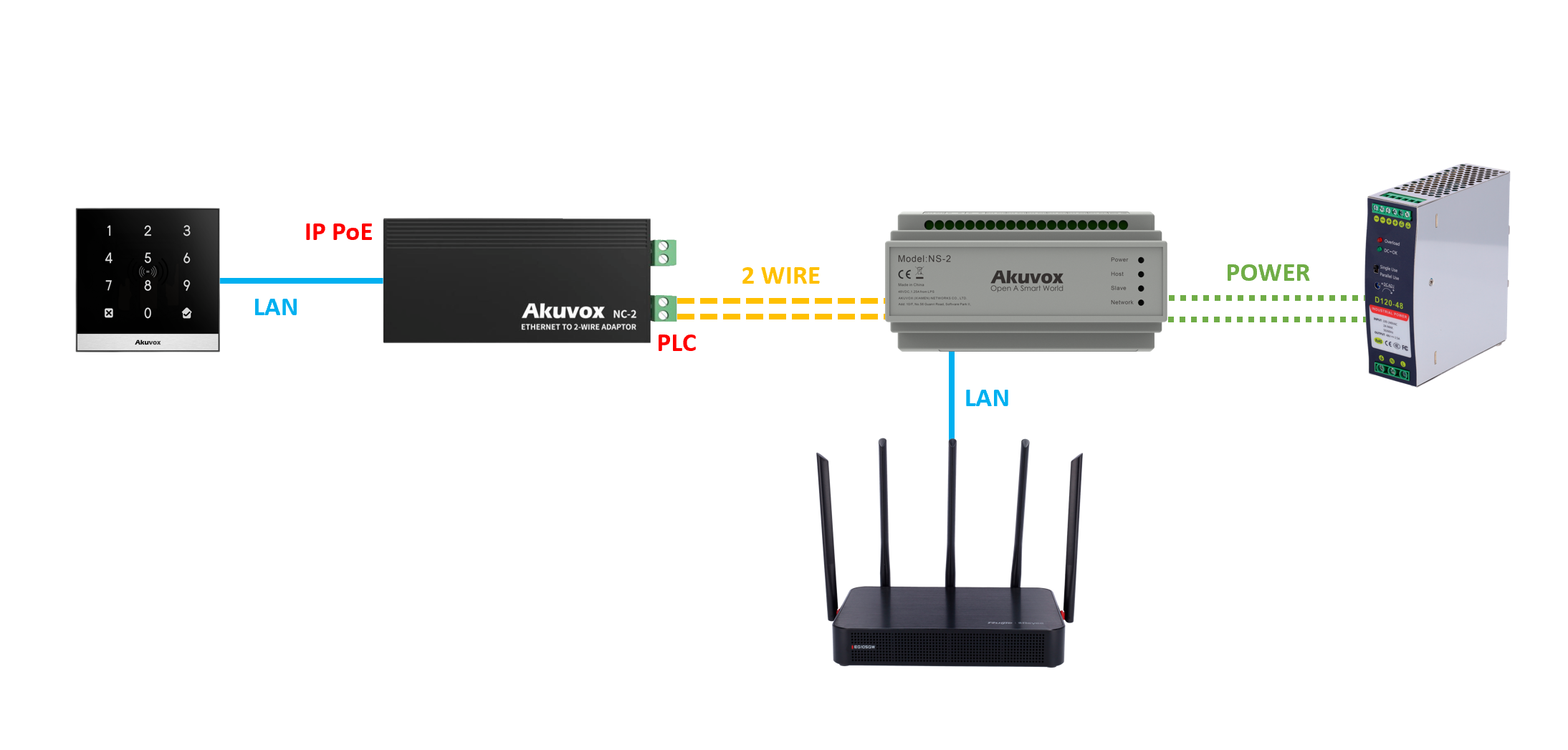

Dans ce cas, il sera également nécessaire d'utiliser l'AK-NS-2 pour fournir le réseau à l'appareil. Le câblage suivant doit être réalisé :

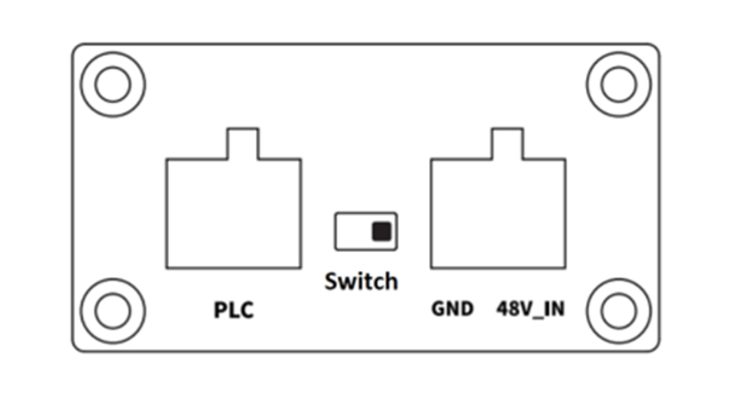

De plus, l'interrupteur de l'AK-NC-2 doit être placé vers la droite (comme indiqué sur l'image suivante), pour le configurer en mode Esclave :
