Remarque : Lors de l'utilisation d'une alimentation 24 Volts DC, il existe des limitations quant au nombre d'appareils à connecter.

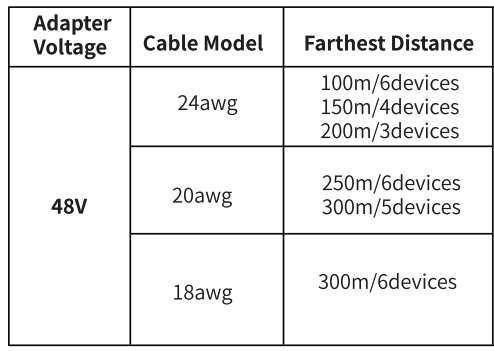

Nous recommandons toujours d'utiliser une alimentation 48 Volts DC, lien : - Alimentation Sortie DC 48V
Exemples de câblage
Il existe des options et combinaisons de câblage.
Il y a toujours un maximum de 6 appareils que vous pouvez connecter au concentrateur AK-NS-2.
Les appareils peuvent être connectés en mode cascade.
Chaque appareil directement au concentrateur AK-NS-2 ou en combinaison.
Lors de l'utilisation d'une station de porte à deux fils, la station doit être connectée directement au concentrateur AK-NS-2 ou à la fin de la ligne, voir image mode cascade.

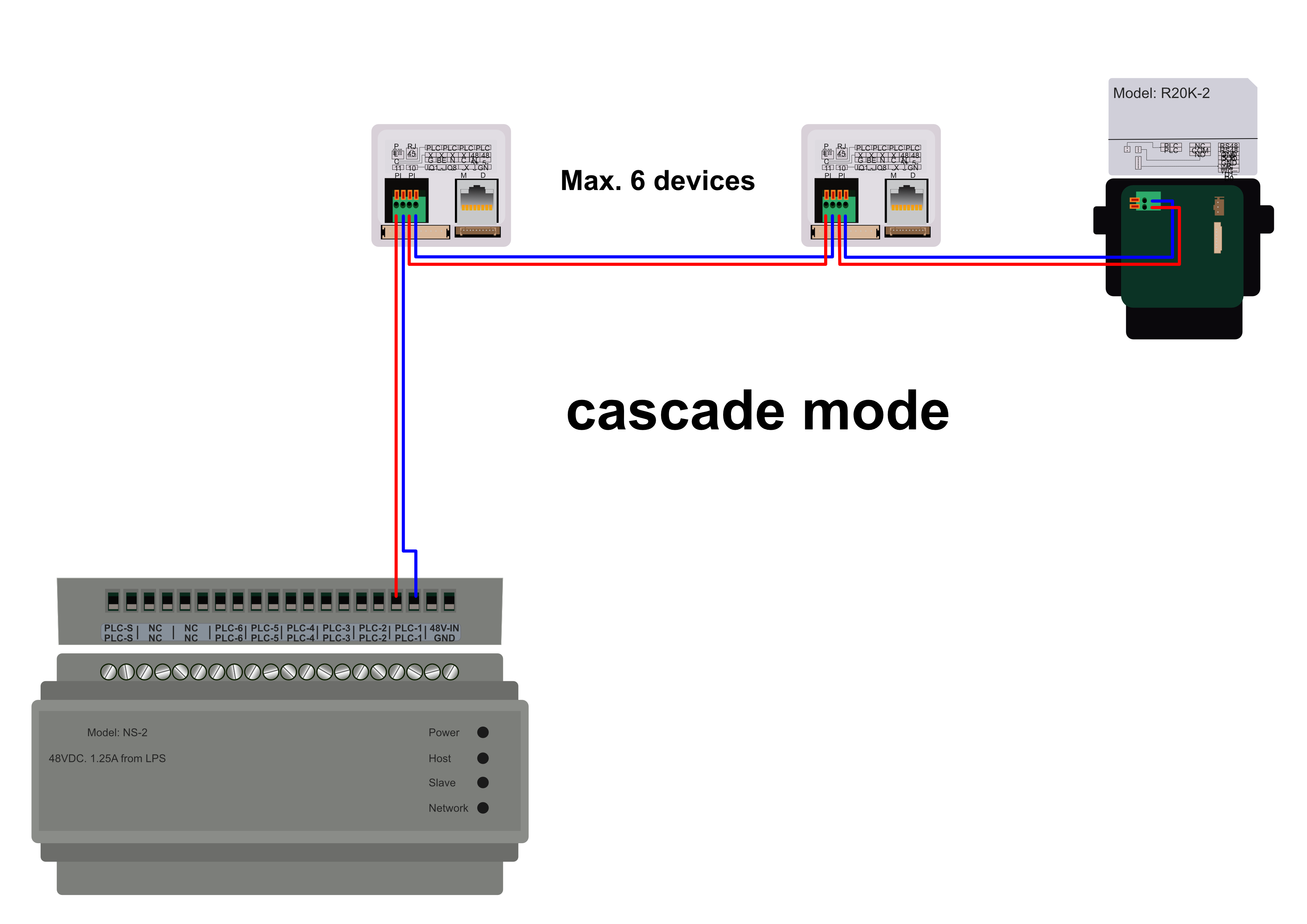

Câblage AK-NS-2 mode cascade

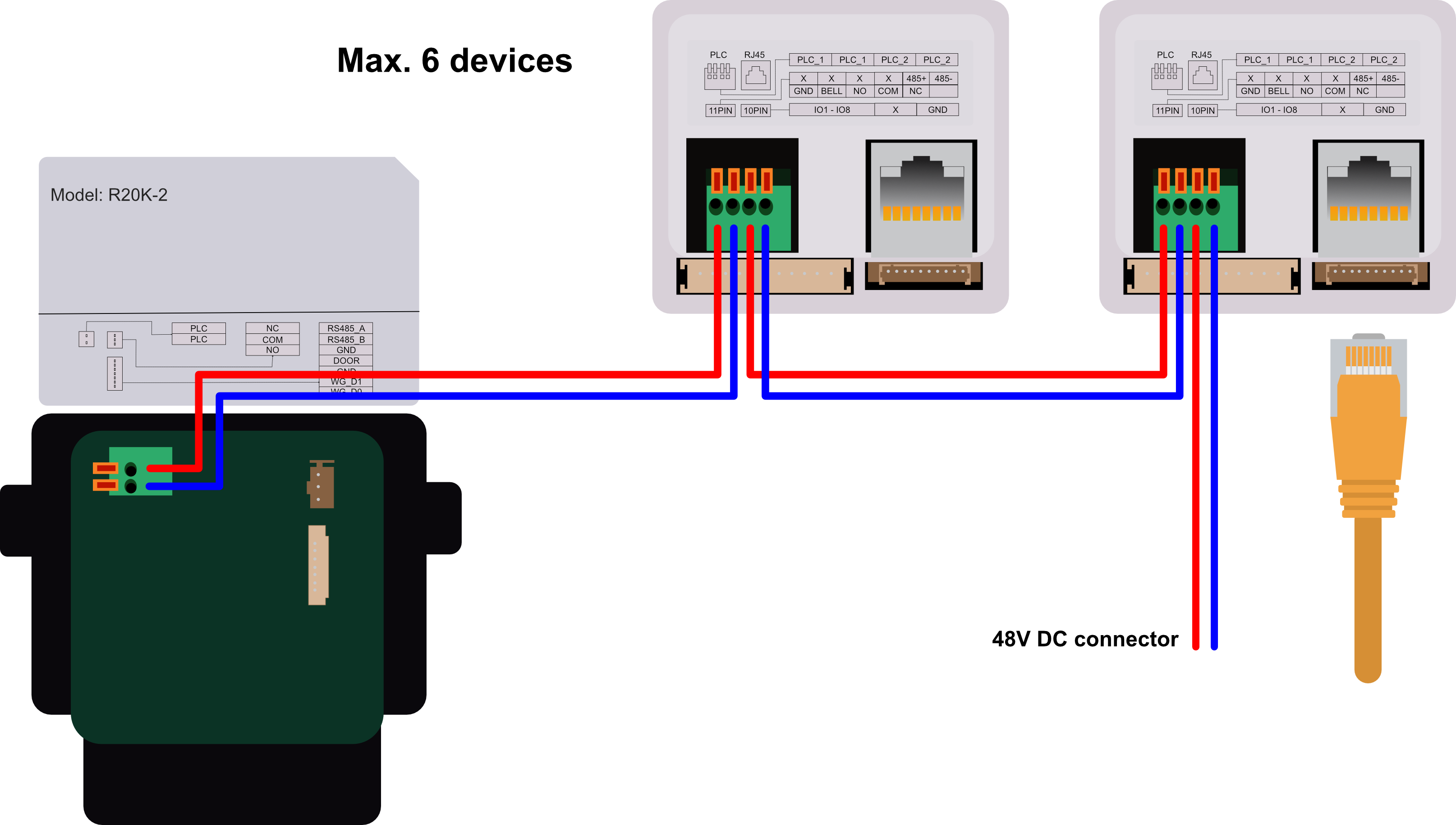

Câblage moniteur AK-C313W-2
Le moniteur AK-C313W-2 dispose de connexions à deux fils et d'une connexion Ethernet.
Le AK-C313W-2 peut être utilisé comme concentrateur pour connecter jusqu'à 6 appareils, ou connecté au commutateur réseau IP 2 fils AK-NS-2.
Remarque : Un seul appareil extérieur par cascade

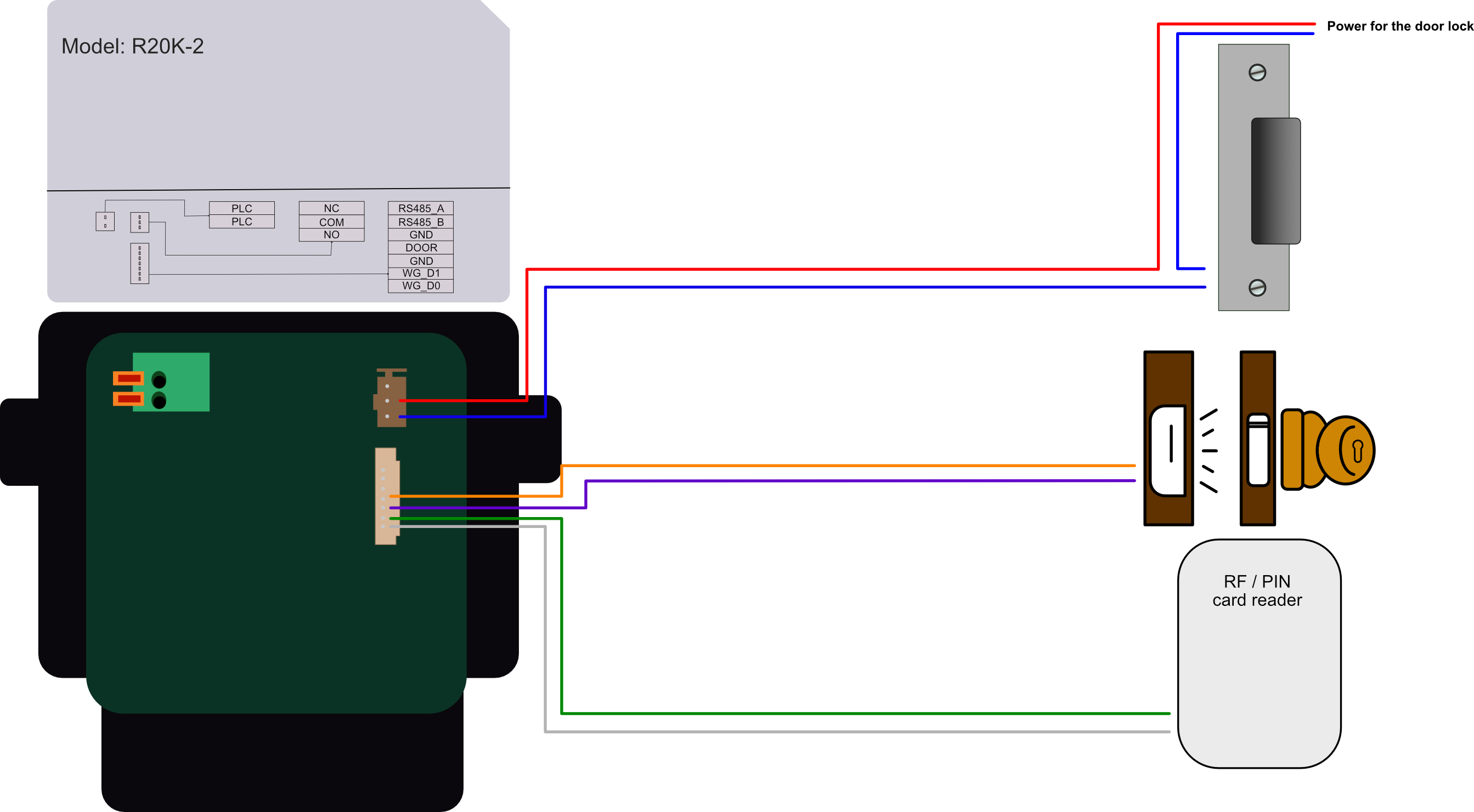

Câblage unité de porte 2 fils
Les AK-R20K-2 et AK-R20A-2 disposent d'un seul relais, et d'une entrée ou sortie Wiegand.
|
Attention : Lorsque vous connectez un appareil contenant une bobine, tel qu'un relais ou une serrure électromagnétique, il est nécessaire de protéger l'interphone contre les pics de tension lors de la coupure de la charge inductive. Pour ce type de protection, nous recommandons une diode 1 A / 200 V (incluse dans les accessoires) connectée en antiparallèle à l'appareil. |
|---|

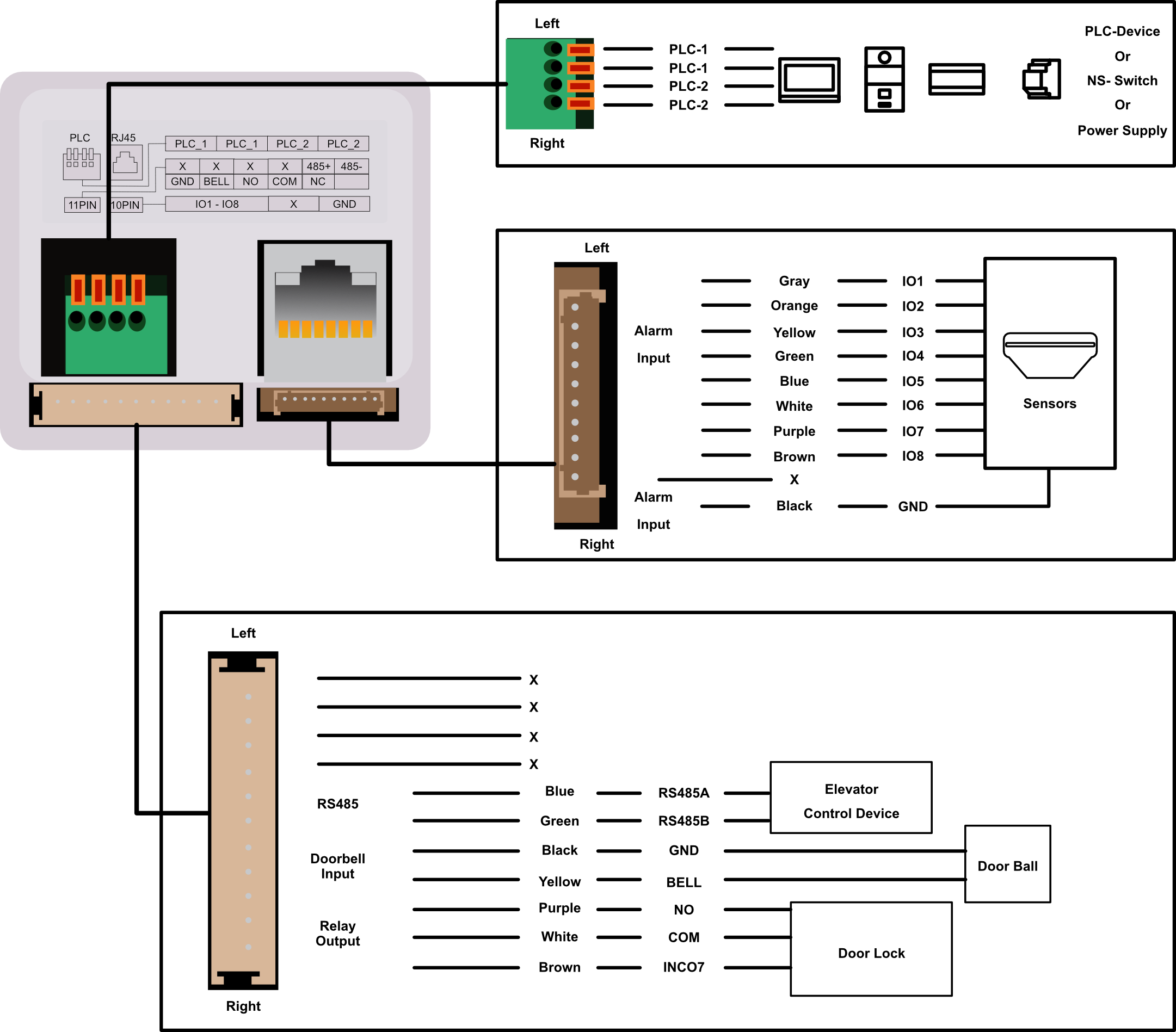

Câblage moniteur 2 fils
