ÉTAPE PRÉALABLE : ATTRIBUER UNE IP STATIQUE À LA PLATINE ET AU MONITEUR
Il faudra accéder au composant web de chacun des équipements, en saisissant leurs adresses IP dans un navigateur, puis cliquer sur l’onglet "Network --> Basic" pour configurer une IP statique.

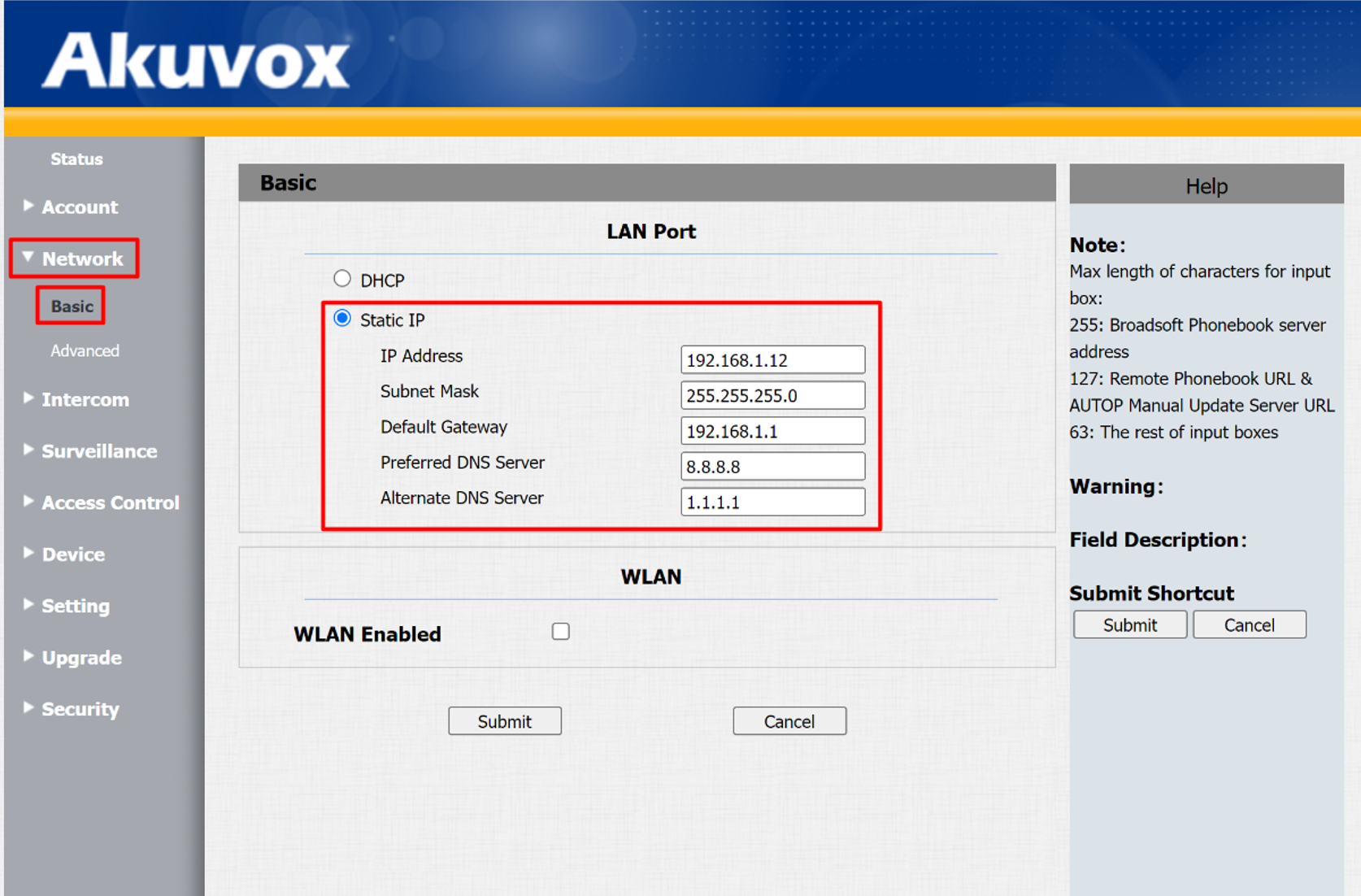

PLATINE

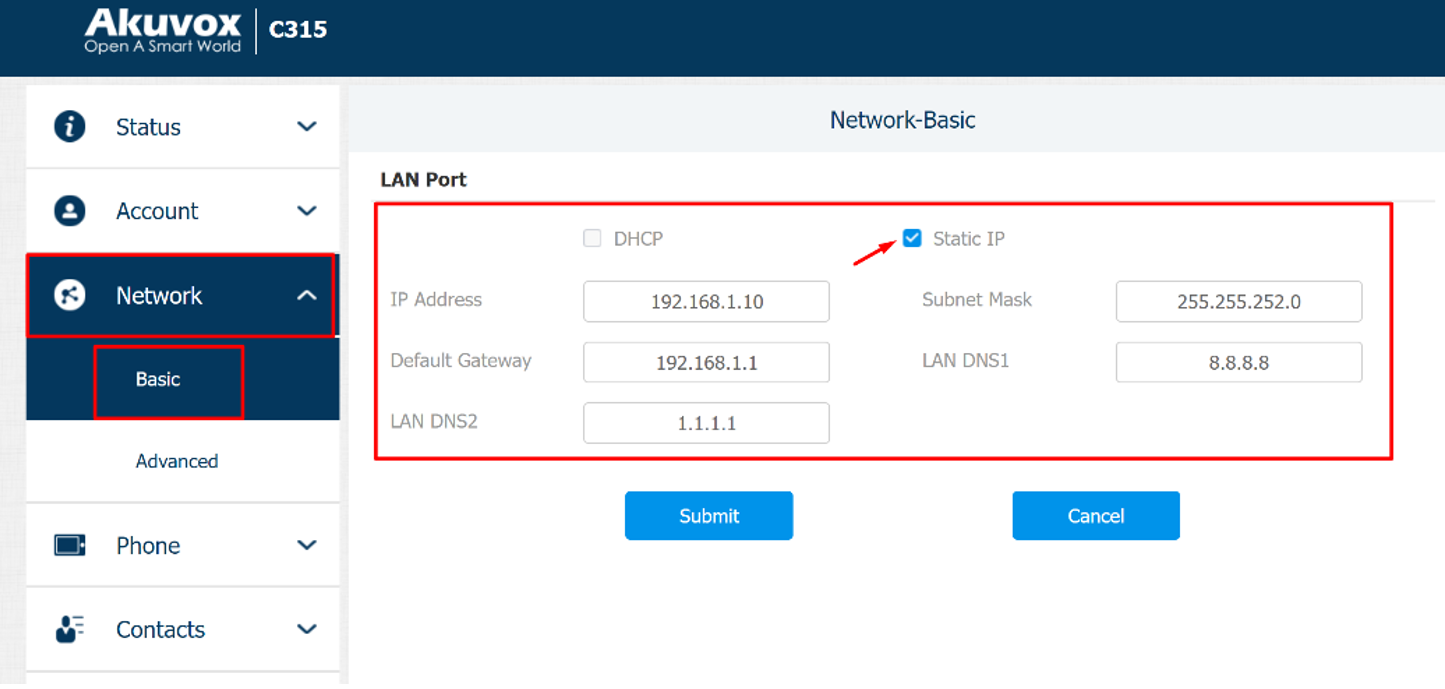

MONITEUR
CONFIGURATION DE LA PLATINE

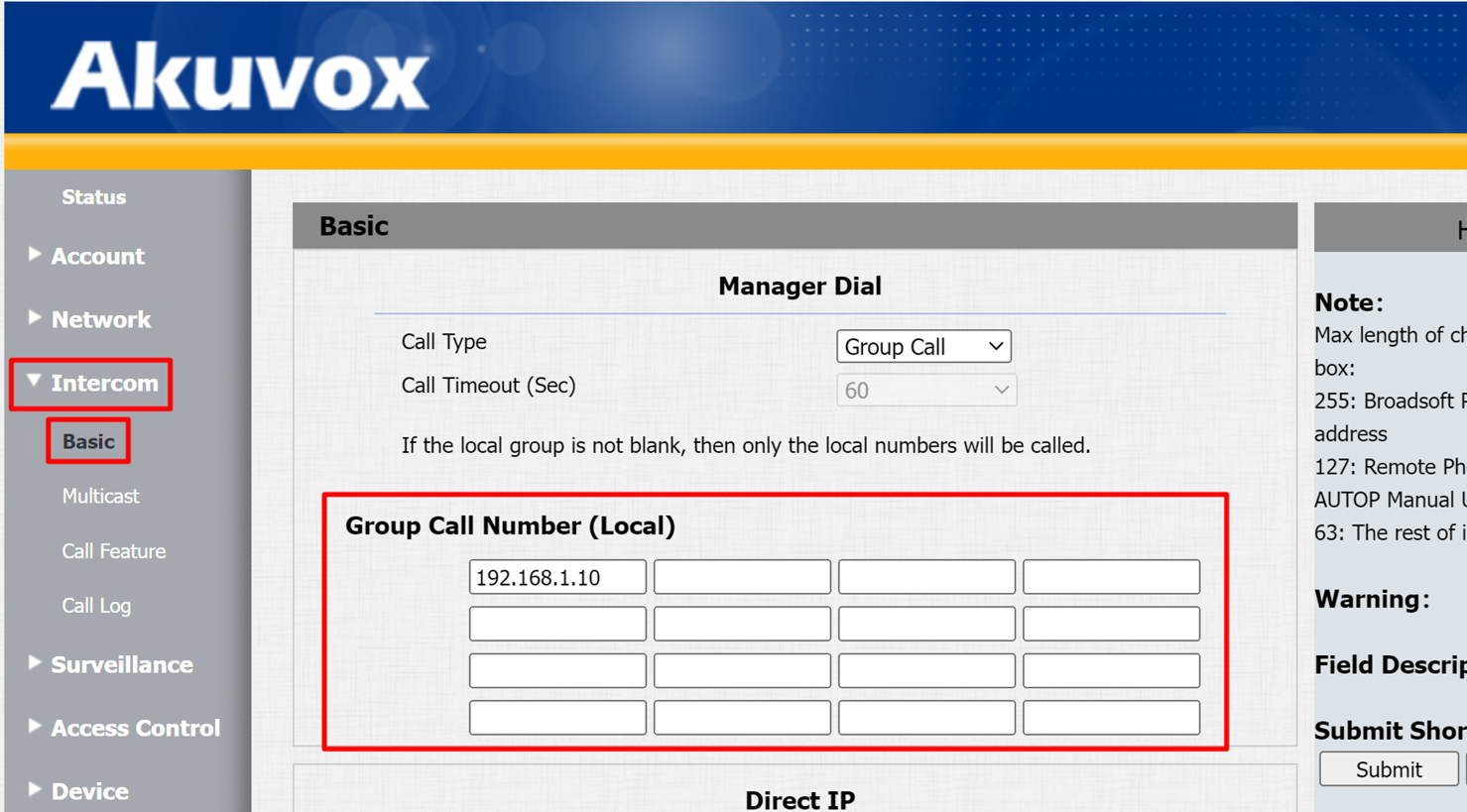

1) DÉFINIR L’IP DU MONITEUR À APPELER
Dans l’onglet "Intercom --> Basic", il faudra indiquer l’adresse IP du moniteur que la platine appellera.

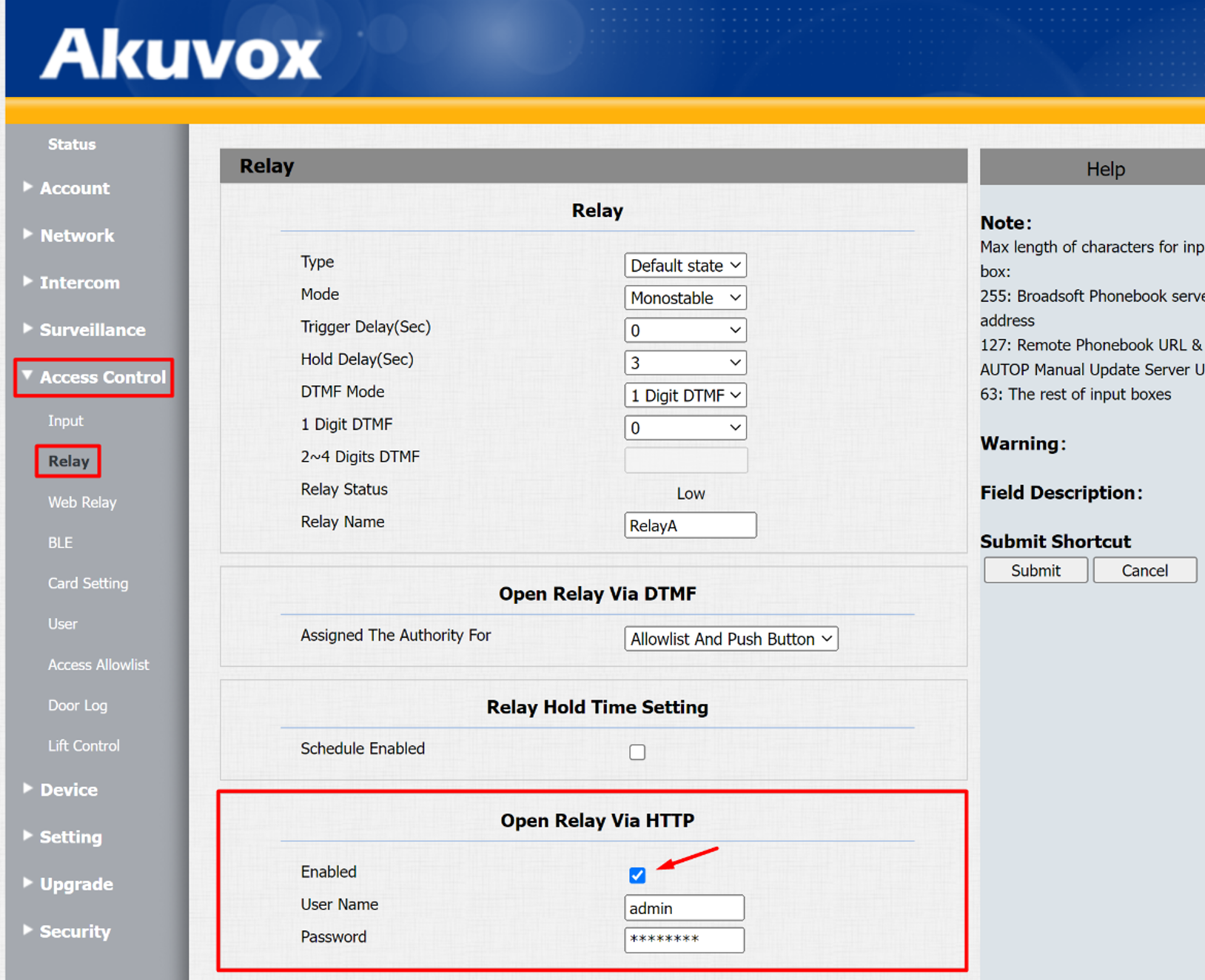

2) ACTIVER L’OUVERTURE DU RELAIS VIA HTTP
Dans l’onglet "Access Control --> Relay", il faudra activer l’option "Open Relay Via HTTP" et définir un Nom d’Utilisateur ainsi qu’un Mot de Passe, qui seront utilisés dans la configuration ultérieure des relais pour le moniteur (ils peuvent être différents des identifiants des équipements).
CONFIGURATION DU MONITEUR

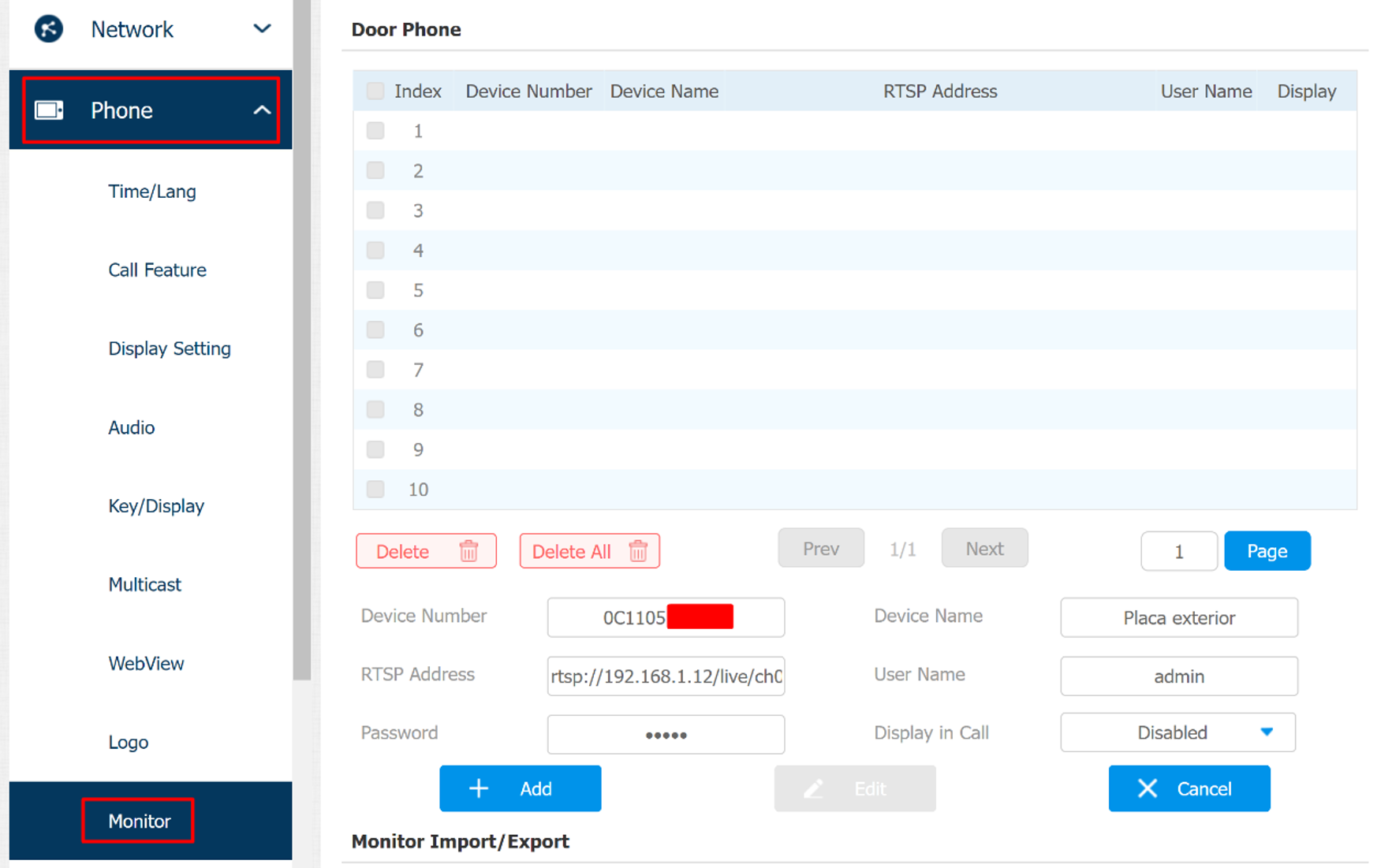

1) AJOUTER LA PLATINE EN TANT QUE CAMÉRA
Dans l’onglet "Phone --> Monitor", il faudra ajouter la caméra de la platine extérieure en indiquant les paramètres suivants :
a) Device Number : MAC de la platine.
b) Device Name : nom de la platine (choisissez celui que vous préférez).
c) RTSP Address : adresse RTSP de la platine (rtsp://IP_PLATINE/live/ch00_0)
d) User Name/Password : utilisateur et mot de passe pour accéder à la platine (par défaut admin/admin).
e) Display In Call : sélectionner Disabled.

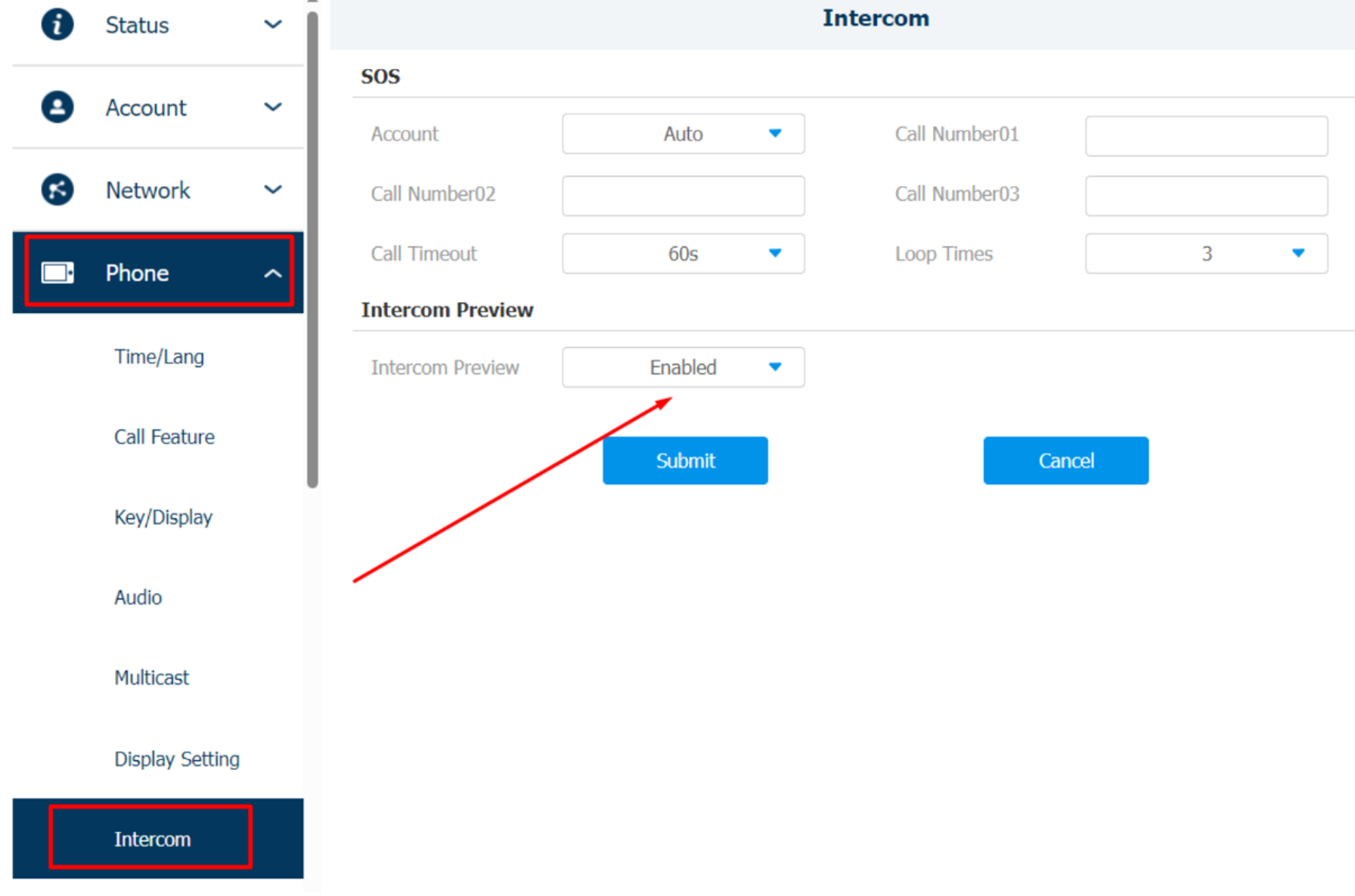

2) ACTIVER L’AFFICHAGE DE LA PLATINE DURANT LES APPELS
Dans l’onglet "Phone --> Intercom", il faudra cocher Enabled pour l’option "Intercom Preview".

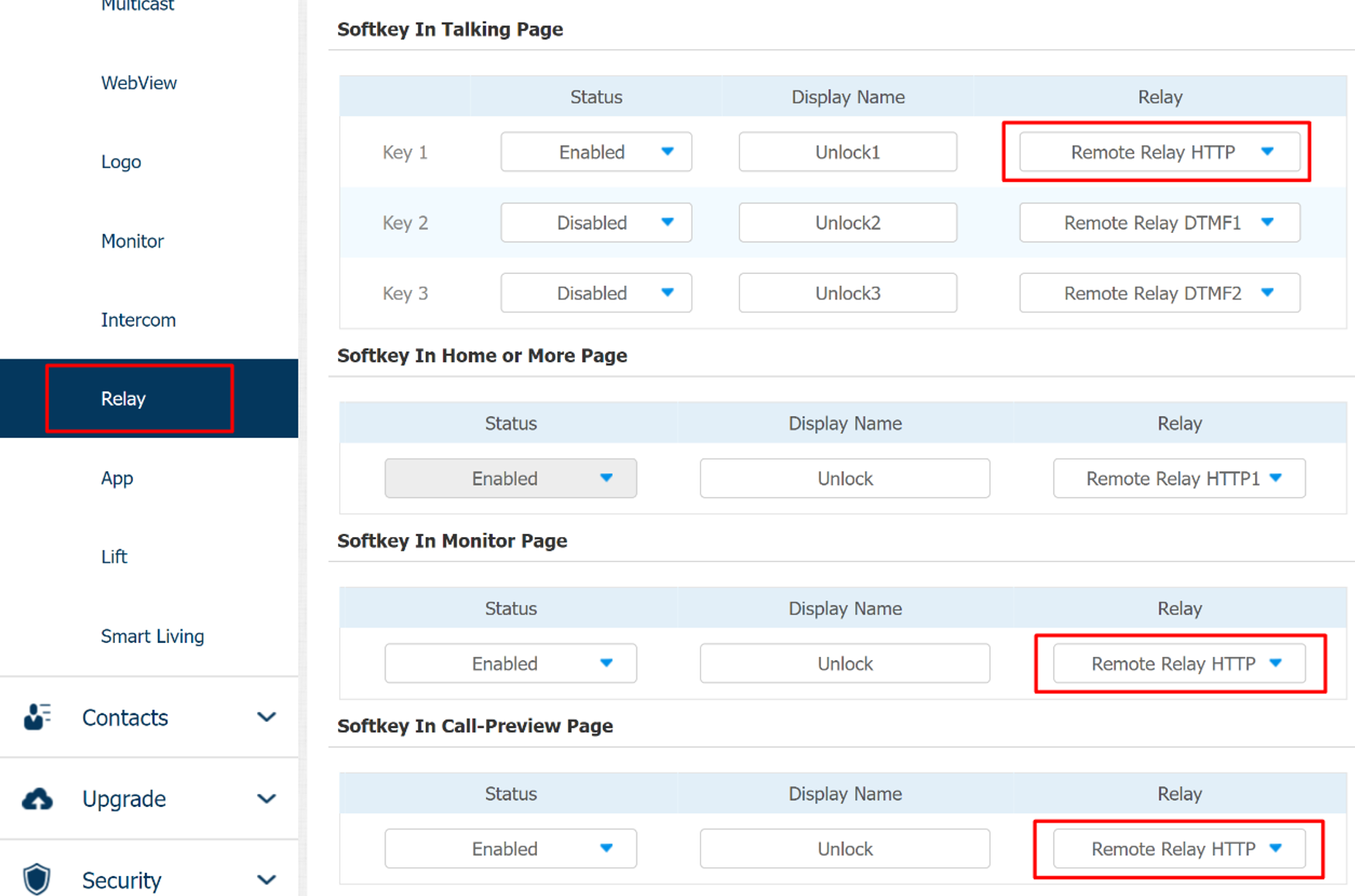

3) CONFIGURER L’OUVERTURE DES RELAIS
Dans la page "Phone --> Relay", il faudra sélectionner "Remote Relay HTTP" dans les sections Softkey In Talking Page, Softkey In Monitor Page et Softkey In Call-Preview Page.

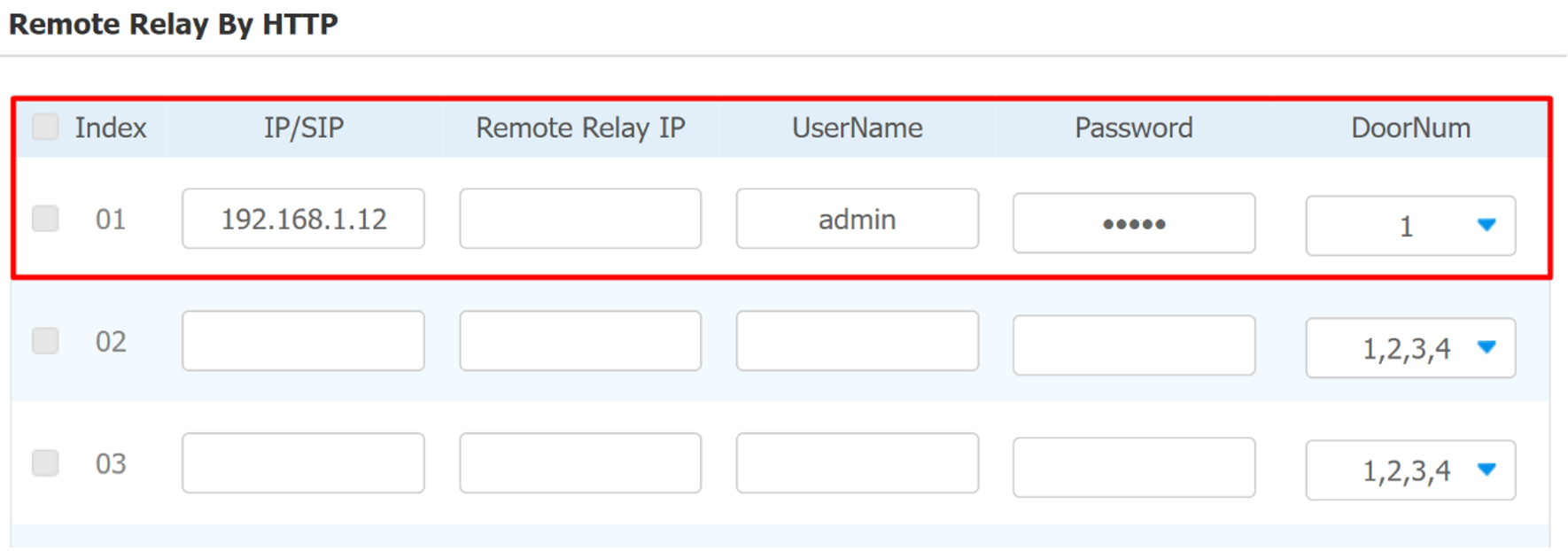

Ensuite, dans "Remote Relay By HTTP", il faudra renseigner les données correspondantes à la platine, en indiquant :
a) IP/SIP : adresse IP de la platine.
b) User Name/Password : utilisateur et mot de passe définis à l’étape Open Relay Via HTTP de la platine.
c) Door Number : numéro du relais concerné.
REMARQUE : sur certains modèles de moniteurs, un champ URL est également présent, dans lequel il faudra saisir :
Firmware sans High Security Mode :
http://IP_PLATINE/fcgi/do?action=OpenDoor&UserName=USER_PLATINE&Password=PASSWORD_PLATINE&DoorNum=NUM_RELE
Firmware avec High Security Mode :
http://USER_PLATINE:PASSWORD_PLATINE@IP_PLATINE/fcgi/OpenDoor?action=OpenDoor&DoorNum=NUM_RELE

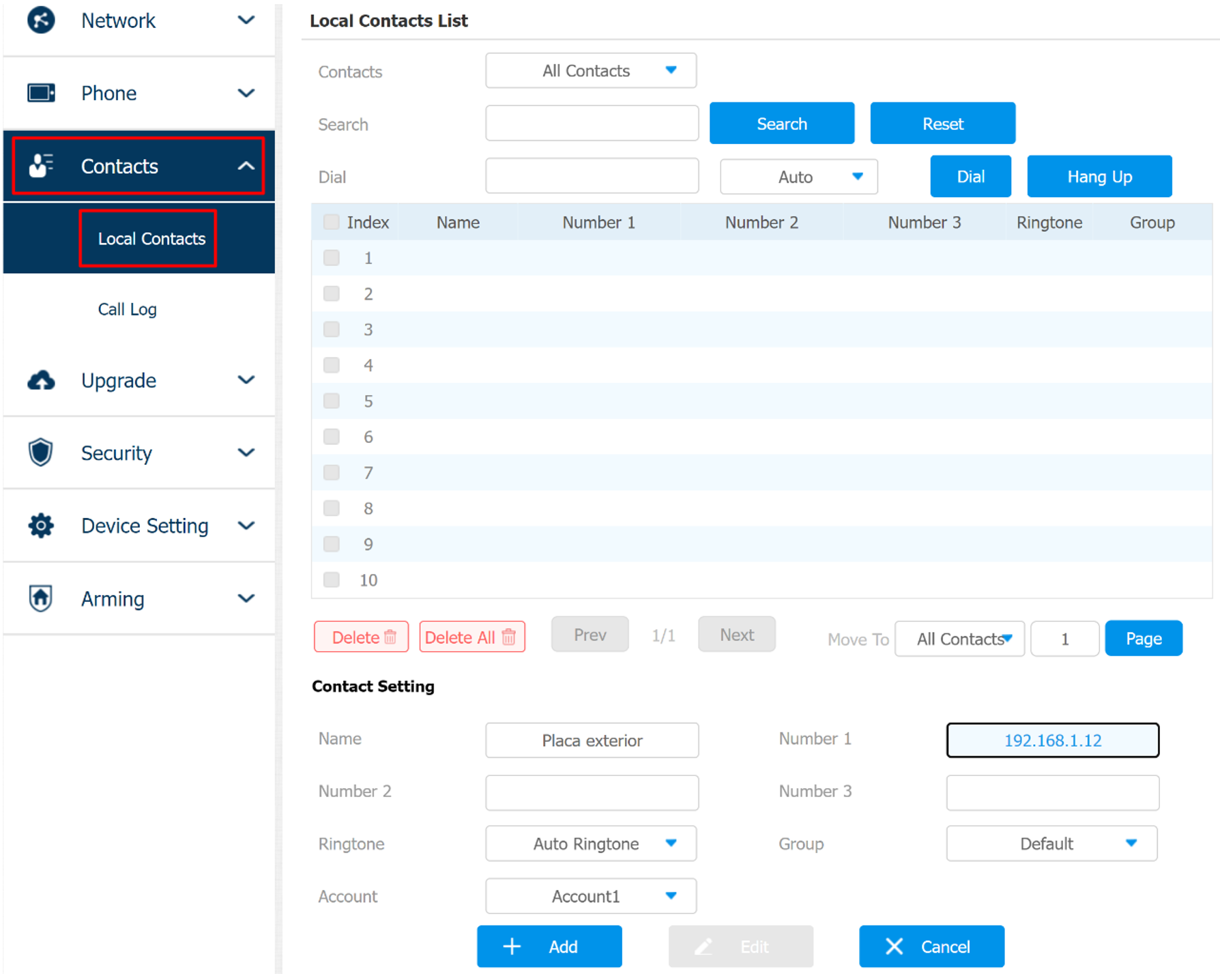

4) AJOUTER LA PLATINE EN TANT QUE CONTACT
Enfin, dans l’onglet "Contacts --> Local Contacts", il faudra créer le contact correspondant à la platine :
a) Name : nom de la platine (il est recommandé d’utiliser le même nom que celui donné à sa caméra dans l’étape Monitor).
b) Number 1 : adresse IP de la platine.
