En este artículo se va a mostrar qué se puede realizar con estos productos, pueden ser otros modelos también
- Joystick - DS-1600KI(B)
- Decoder - DS-6904UDI(C)
- NVR - DS-7608NXI-I2/S
- Software - Hik-Central
AGREGADO DE GRABADOR/CÁMARAS Y DECODER EN HIK-CENTRAL
El primer paso sería tener agregado tanto el grabador o cámaras, como el decoder en el Hik-Central, para esto y para tener claro el funcionamiento de estos equipos sobre el software se pueden revisar estos artículos:
- Configuraciones básicas de CCTV en Hik Central Profesional de Hikvision
- Configuración de un DECODER en Hik Central Profesional de Hikvision
FUNCIONES DEL JOYSTICK CON EL DECODER
Una vez que se tienen los equipos anteriores agregados, y teniendo ya guardadas las vistas que se quieran en el decoder, ya se puede comenzar a usar el joystick para establecer qué vistas, cámaras etc se quiere que aparezca en el decoder

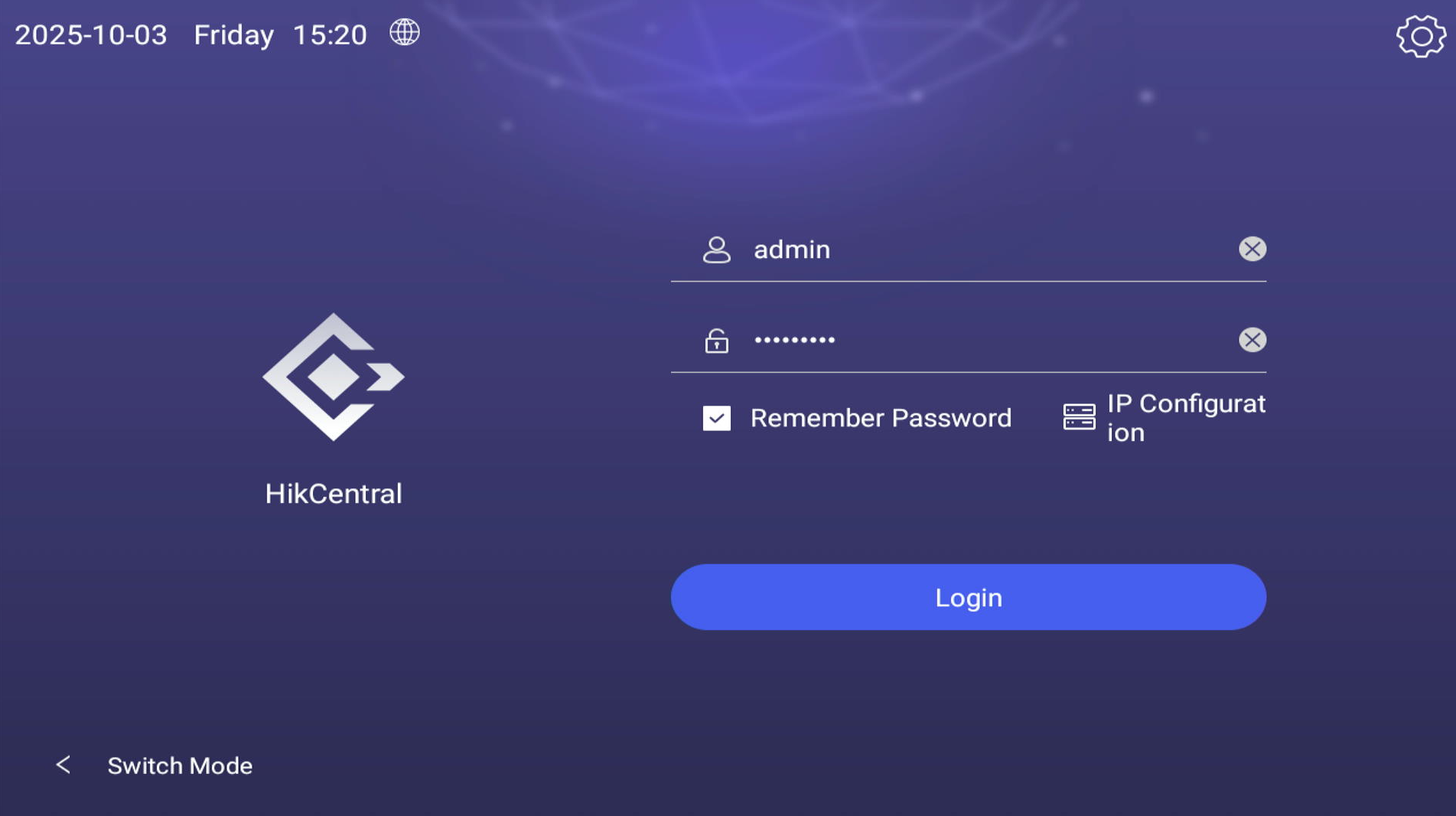

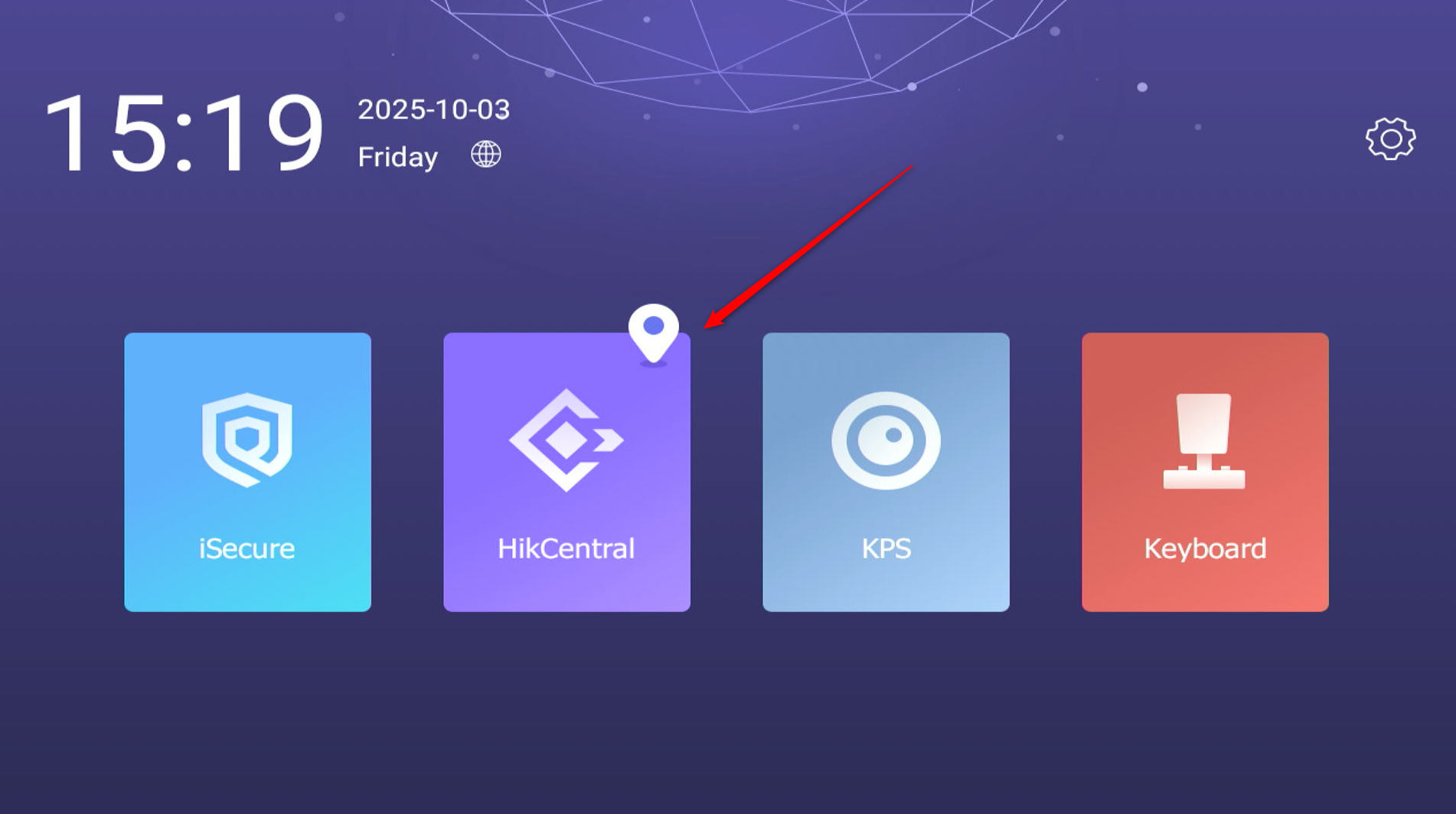

- Se accede desde el joystick al apartado de Hik Central y se realiza el registro con alguno de los usuarios del software:
VISUALIZACIÓN CÁMARAS EN JOYSTICK

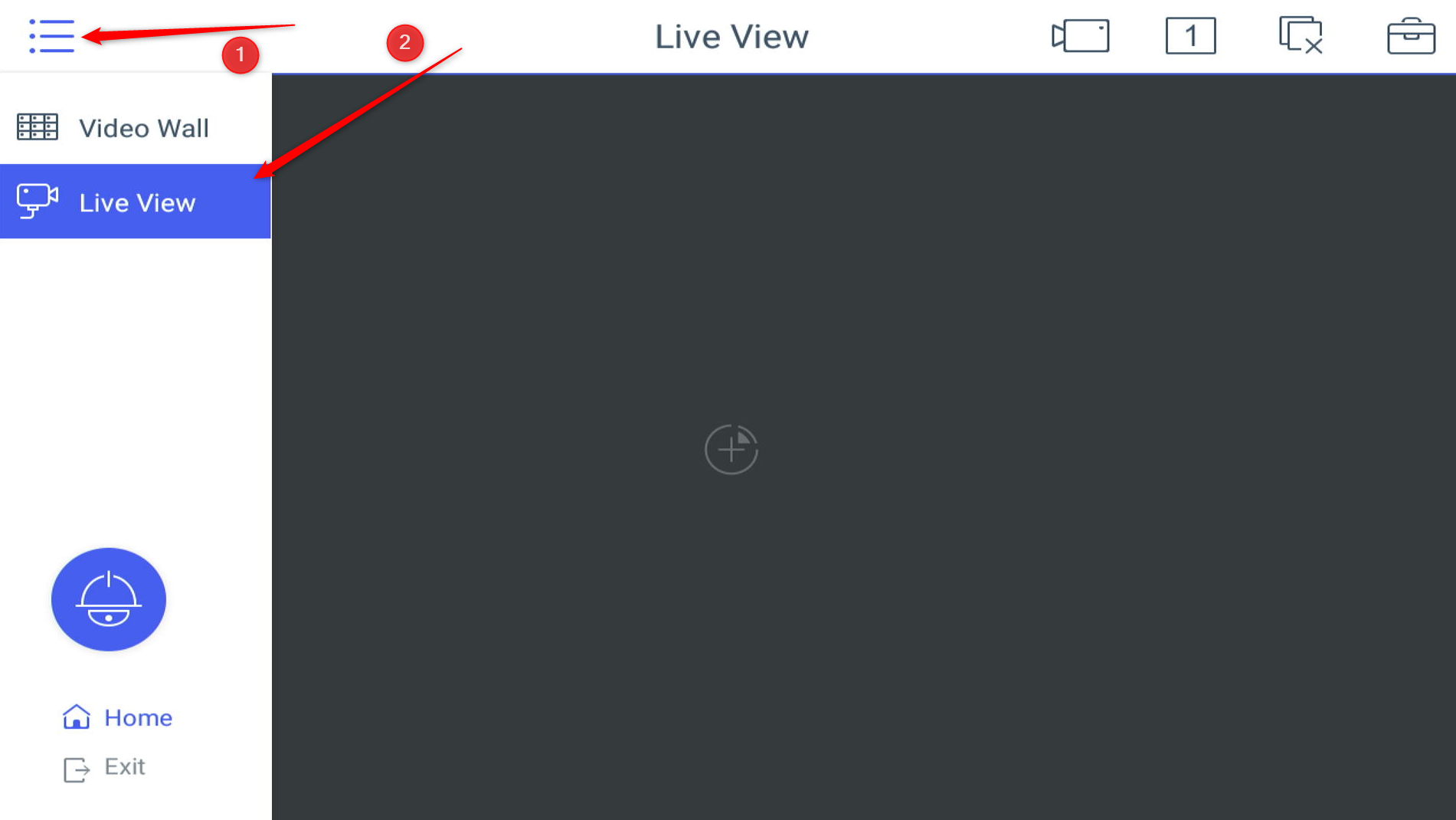

Una vez se está dentro, ya se tiene acceso a las cámaras y decoders agregados en el servidor, de tal forma que se pueden seleccionar desde el apartado de Live View las cámaras que se quiere visualizar en el propio joystick

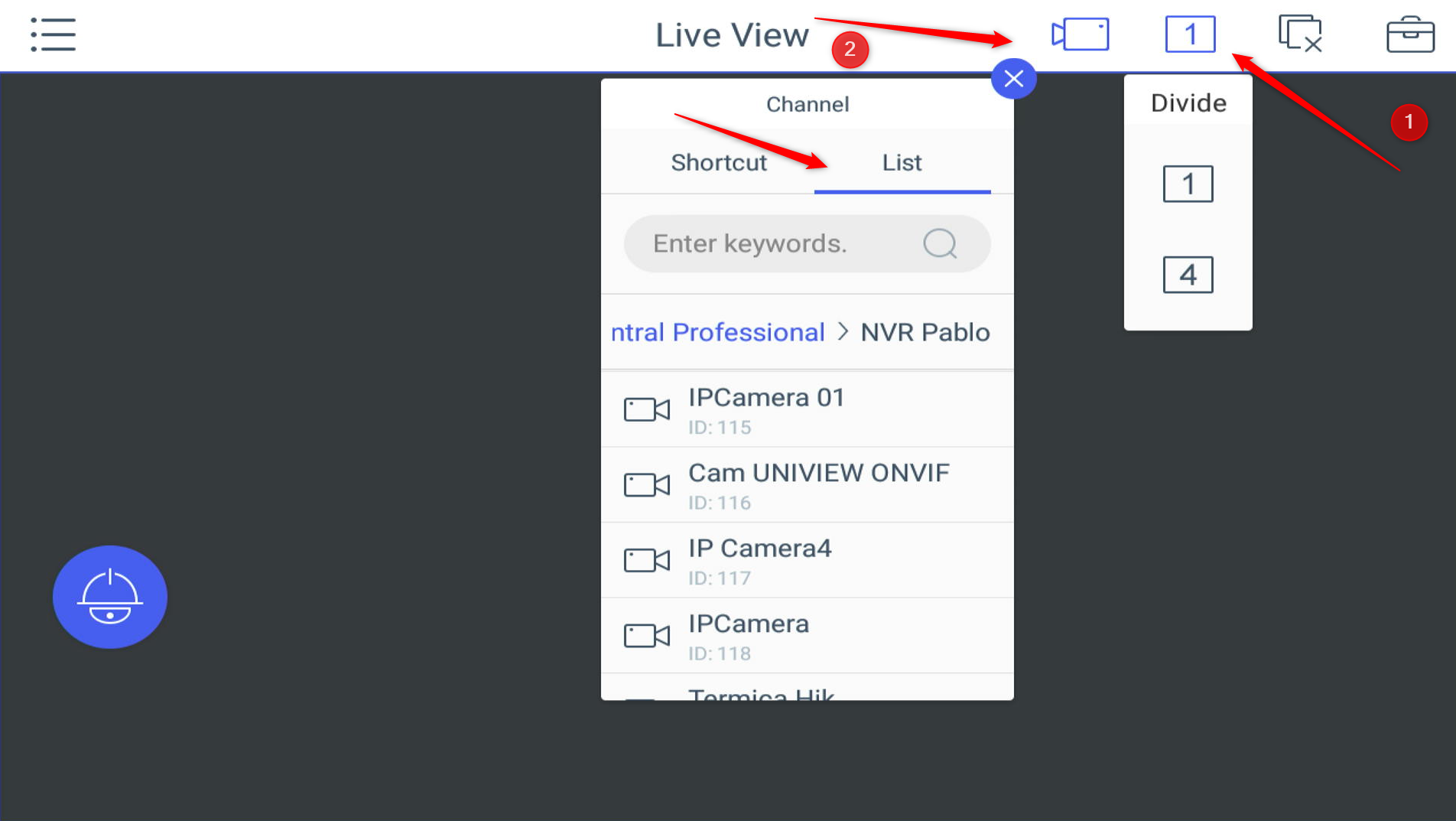

- Seleccionar cuadrante de 1 o de 4
- Abrir la ventana de los dispositivos agregados en el Hik Central para visualizar la cámara que se quiera
GESTIÓN DEL VIDEOWALL (DECODER) CON EL JOYSTICK

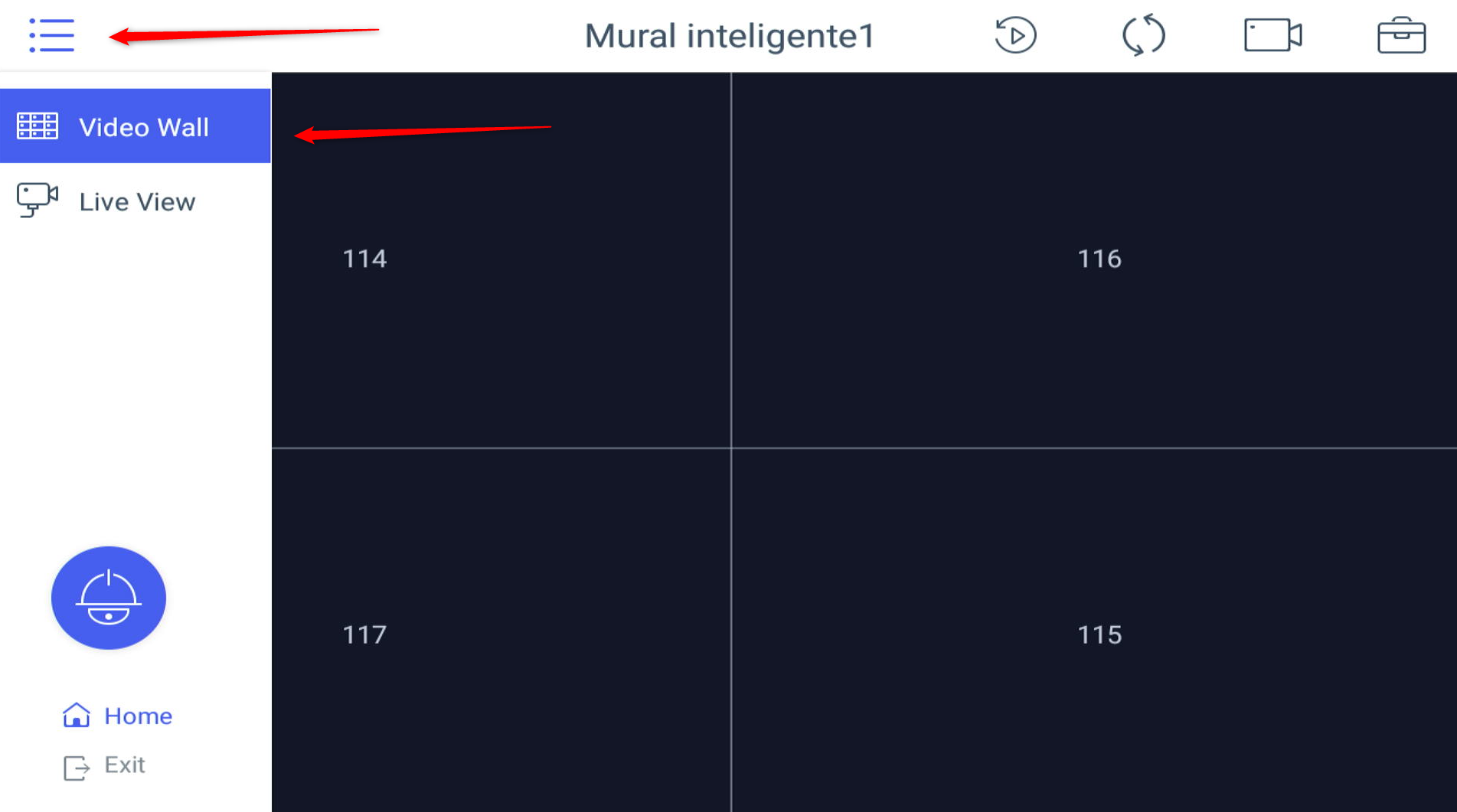

Para la gestión ya del Video Wall, o decoder hay que seleccionar la opción de Video Wall

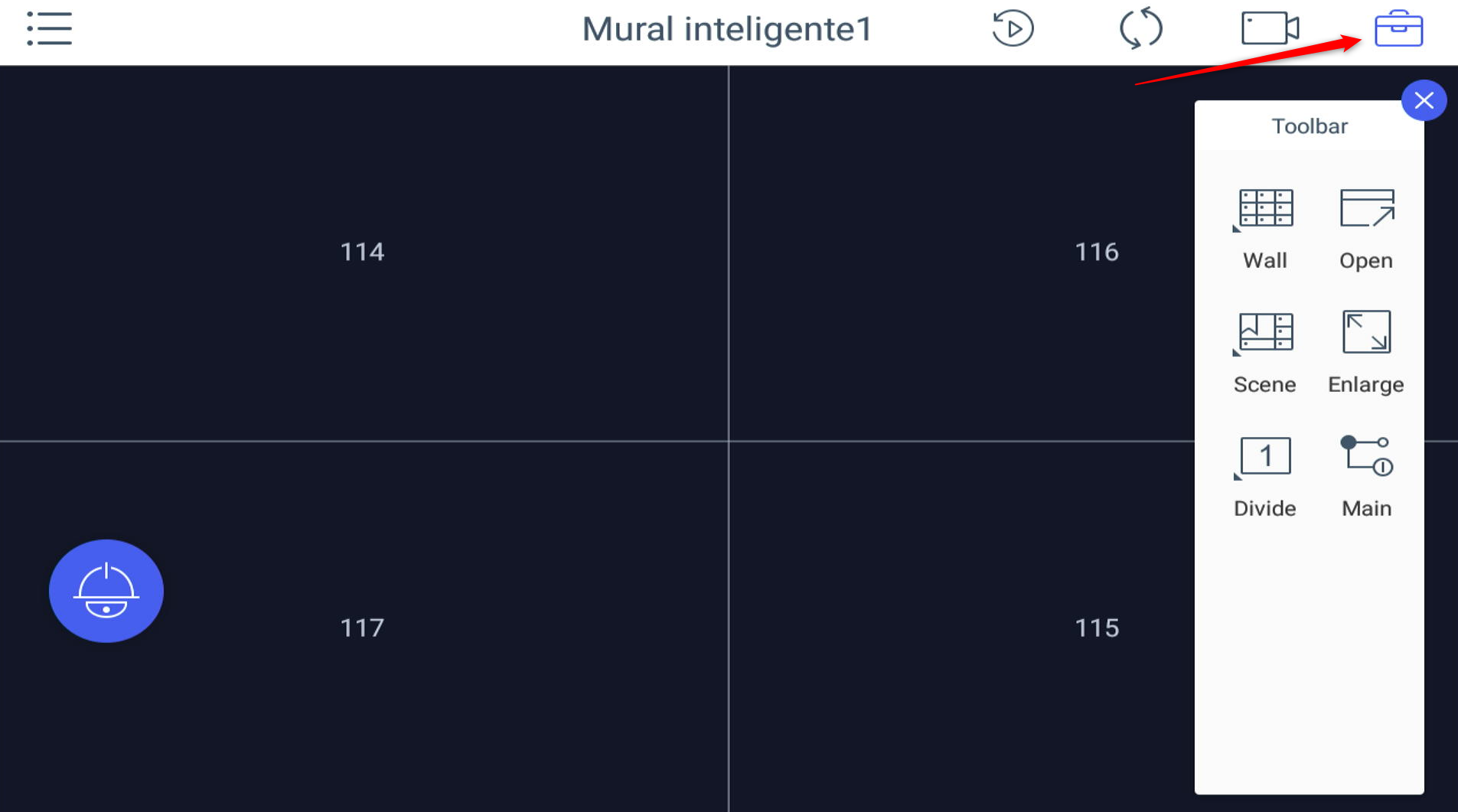

En el icono aparecen distintas opciones, que son para seleccionar cuadrantes o las vistas guardadas
-
Seleccionar cuál de los murales que se hayan configurado en el Hik-Central se quiere visualizar en el joystick para realizar modificaciones
-
Seleccionar cuál de las vistas guardadas en Hik-Central se quiere visualizar en el mural seleccionado
-
Seleccionar uno de los cuadrantes del decoder para que se visualice a tamaño completo
-
Seleccionar un cuadrante de X cámaras para que se muestre en el mural del decoder
-
Seleccionar el stream que se quiere visualizar en el canal

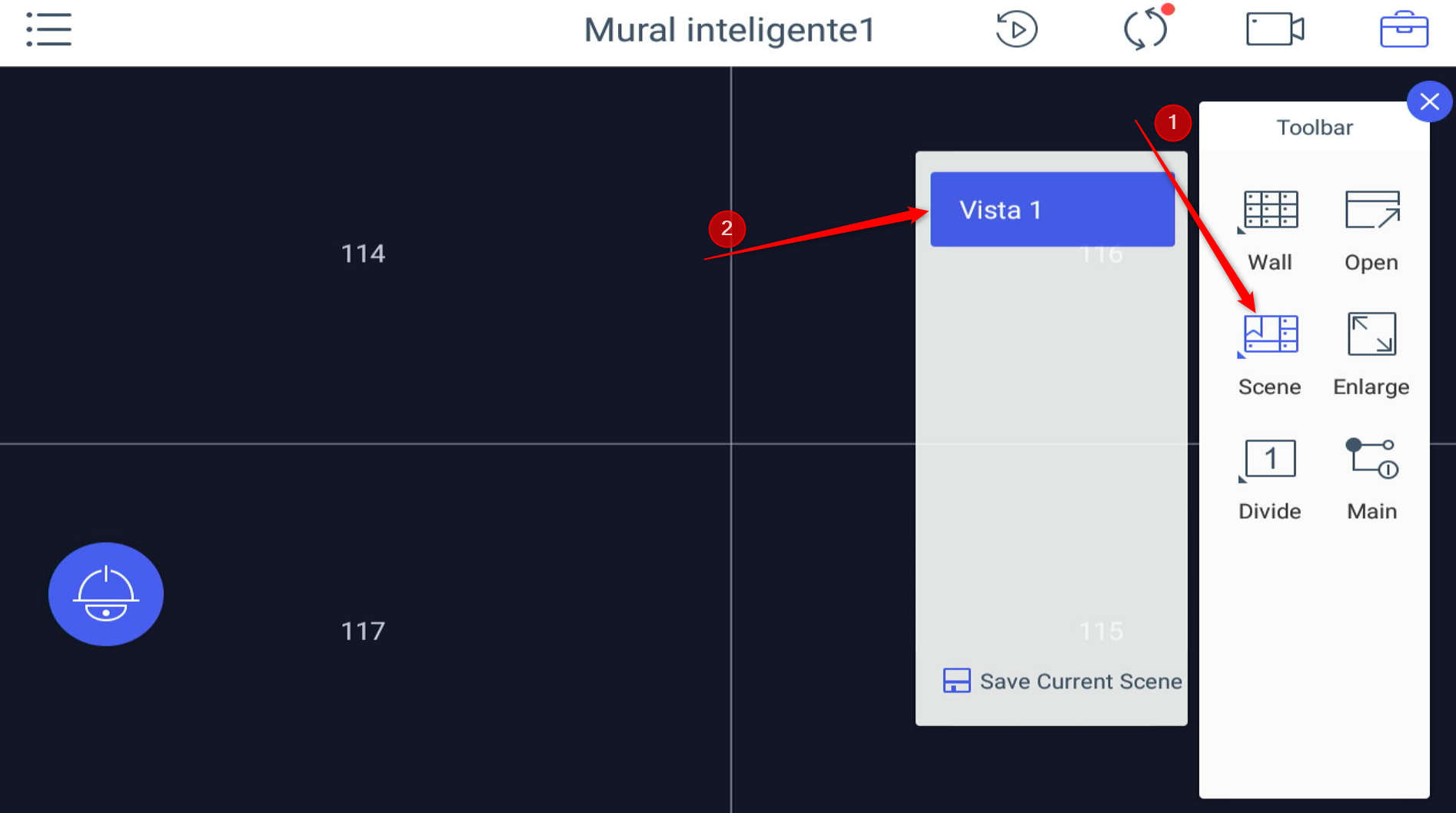

- La opción mas interesante puede ser la de cambiar el cuadrante de la imagen en el decoder, pero seleccionar la opción Scene para pinchar en la vista guardada en el Hik-Central para que cambie a las cámaras guardadas en dicha vista rápidamente

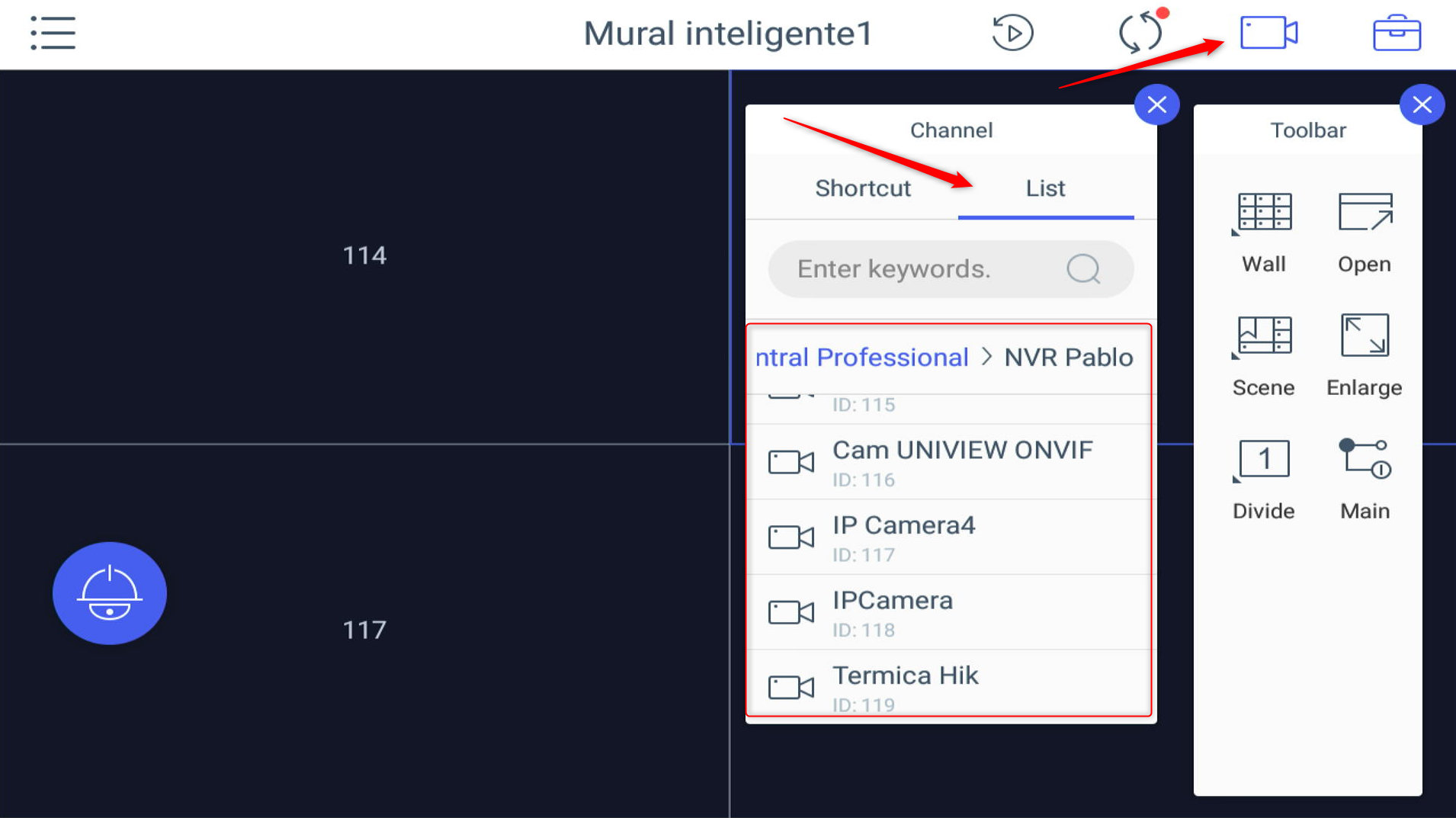

Para seleccionar qué cámaras se quiere visualizar en cada cuadrante del decoder manualmente, se pinchará en el icono de la cámara y en el listado aparecerán todas las cámaras añadidas en Hik-Central

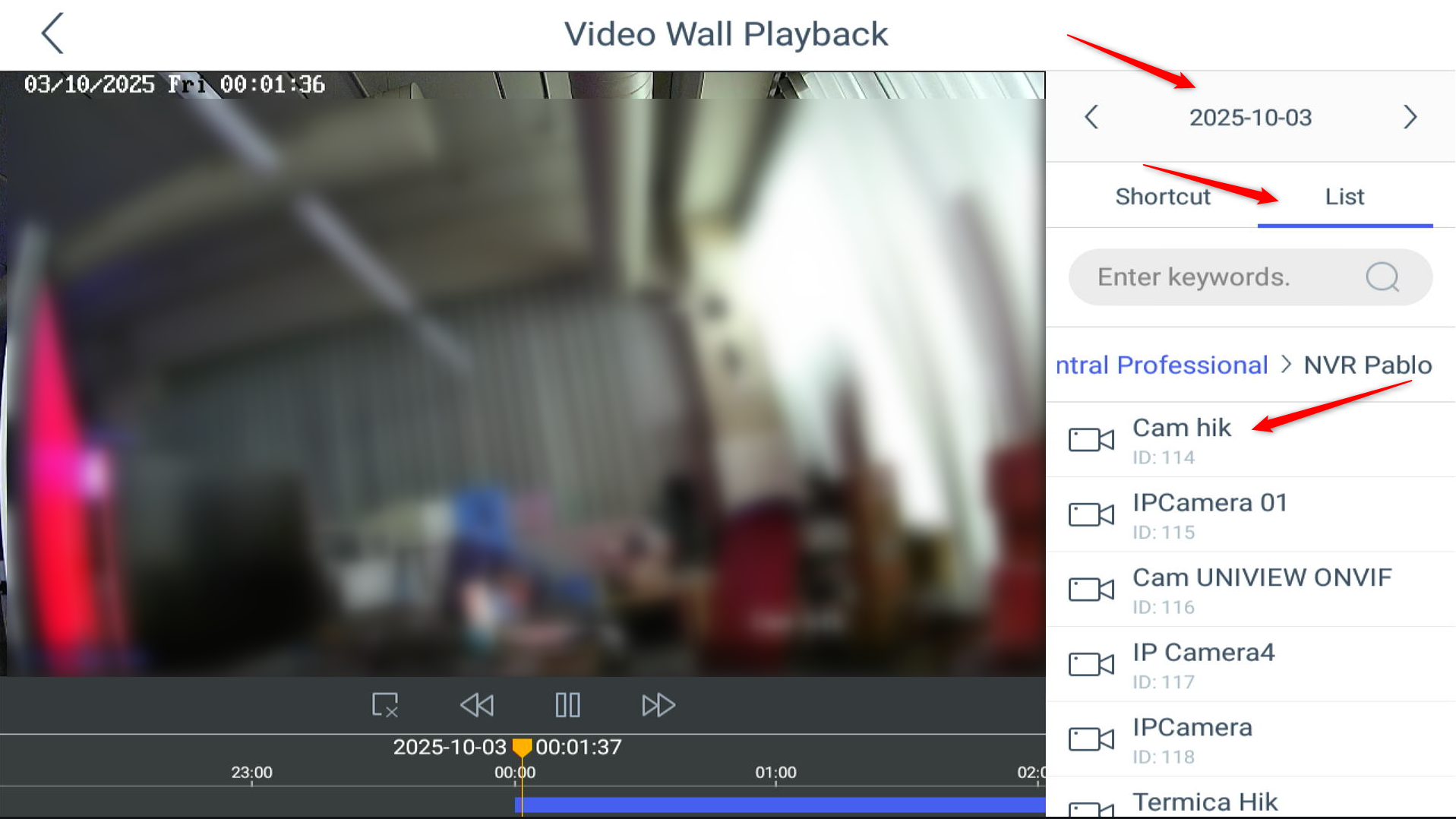

- La siguiente opción interesante es la de poner en un cuadrante en concreto la visualización de grabaciones de una de las cámaras, para ello se seleccionará
. Y luego el día y la cámara de la cuál se quiere ver la grabación, pudiendo moverse por la línea de tiempo y viendo la grabación tanto en el joystick como en el canal del decoder
