Nota:
Este tutorial é feito com o modelo e o firmware:
SF-VIMOD-CAM-IP versão V2.2.45 build 210519
SF-VIDISP05-10WIP-A versão V2.1.22 build 210708
SF-VIDISP-MASTER-IP versão V1.0.30 build 210602
SF-VIDISP01-7WIP versão V2.1.20 build 210519

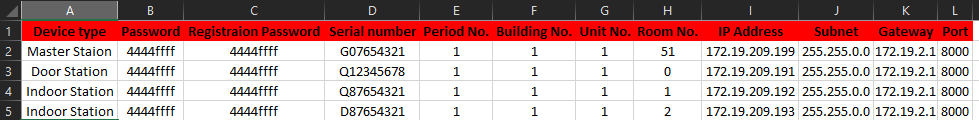

Ativar e definir os endereços IP para todos os dispositivos:
Para este teste foram utilizados:
1 SF-VIMOD-CAM-IP com o módulo SF-VIMOD-KEY6
1 SF-VIDISP05-10WIP-A
1 SF-VIDISP01-7WIP
1 SF-VIDISP-MASTER-IP
A estação principal deve ser configurada através do navegador web e deve ser definida um ID, que é o 51 por predefinição.
Primeiro:
- Adicionar a Master Station ao SCC (Safire Control Center)
- Abra o Internet Explorer.
- Use o endereço IP da Master Station
- Faça login e vá a Device Management (Gestão de dispositivos)

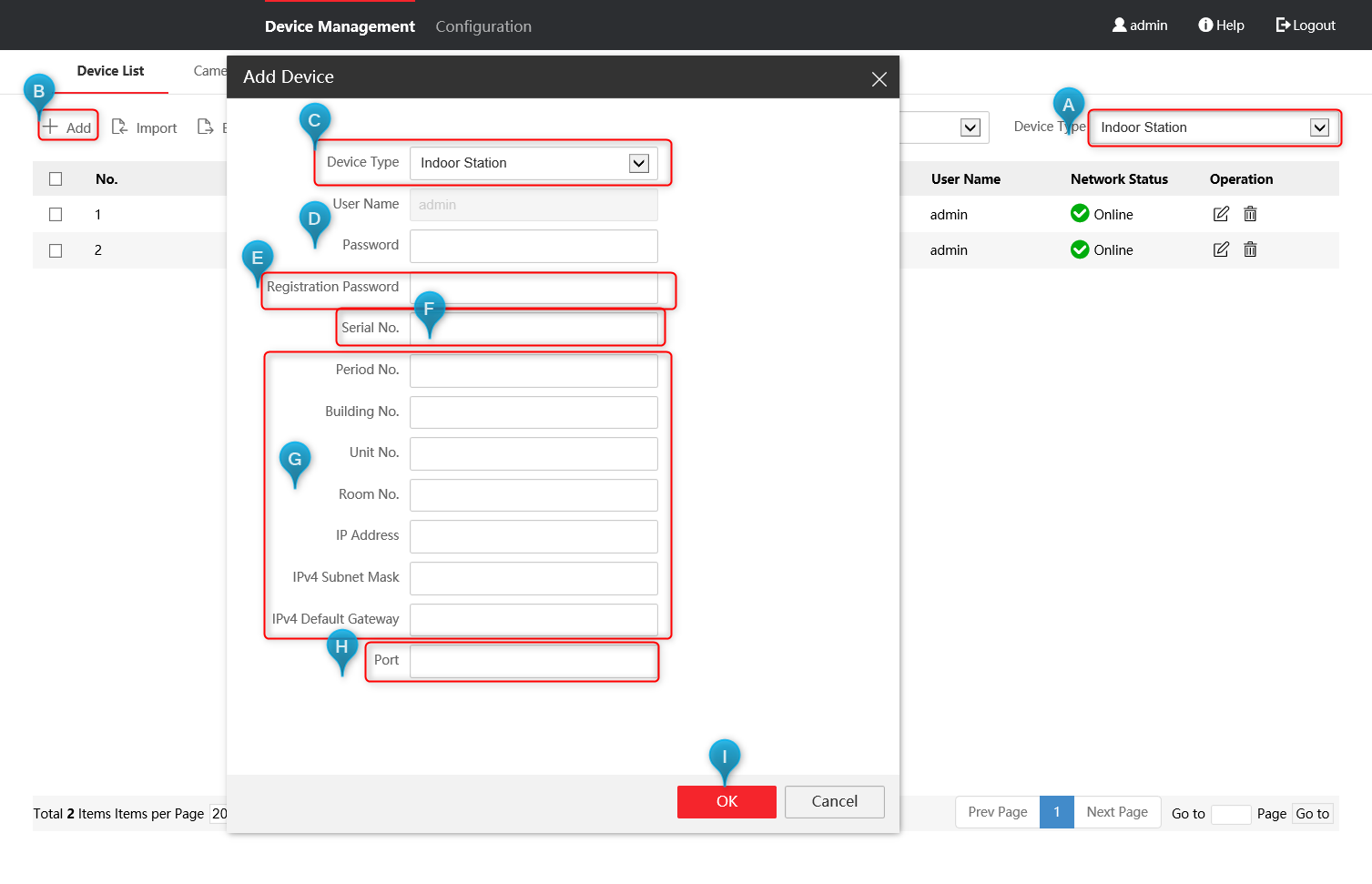

Adicione os dispositivos através da gestão de dispositivos na estação principal:
Monitor:
- A Selecionar o tipo de dispositivo (para visão geral)
- B Clique em Adicionar e aparecerá uma nova janela
- C Selecione o tipo de dispositivo correto
- Estação interior (monitor (SF-VIDISP****)
- D Introduzir a palavra-passe do dispositivo
- E A palavra-passe de registo não tem de ser a mesma (mais fácil para testar)
- Palavra-passe de registo =A palavra-passe de registo da estação interior, da estação exterior e da estação de porta em comunicação
- F O número de série que se encontra na etiqueta do dispositivo
- G Preencher os restantes campos
- H A porta predefinida é 8000
- I OK
- No início, o dispositivo aparecerá offline, o que é normal; Em alguns casos, pode demorar alguns minutos a ficar online

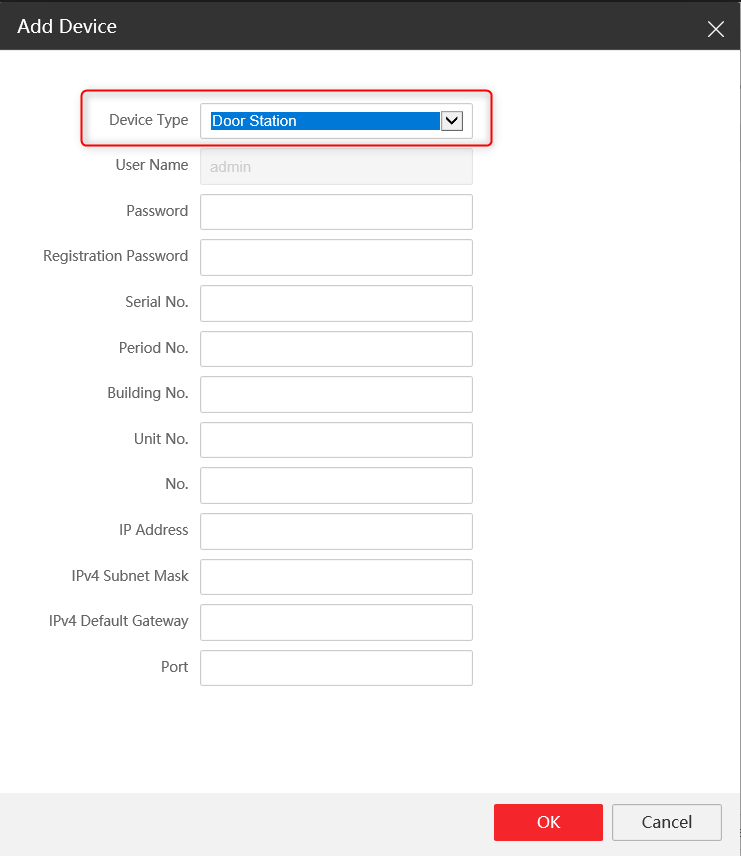

O painel:
- Selecionar o modelo do aparelho: Estação da porta para unidade exterior (SF-VIMOD-CAM-****)
- Certifique-se de que a opção "Estação de Porta" está selecionada. ("Door Station")

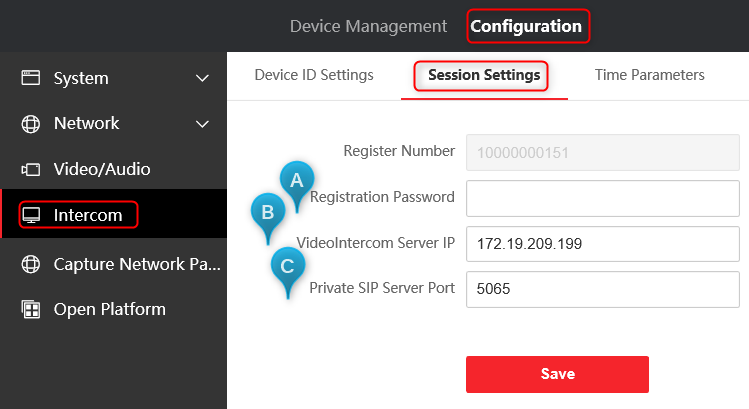

Configuração da sessão:
Na estação principal, é importante guardar a palavra-passe de início de sessão correta e o endereço IP do servidor.
- Aceder às definições de configuração
- Selecione Interco
- Configuração da sessão
- A Introduzir a palavra-passe de registo
- B Endereço IP do servidor do videoporteiro (é o mesmo endereço IP da estação principal)
- C Porta do servidor SIP Porta: 5065
- Clique em Guardar "Save"
O painel principal:

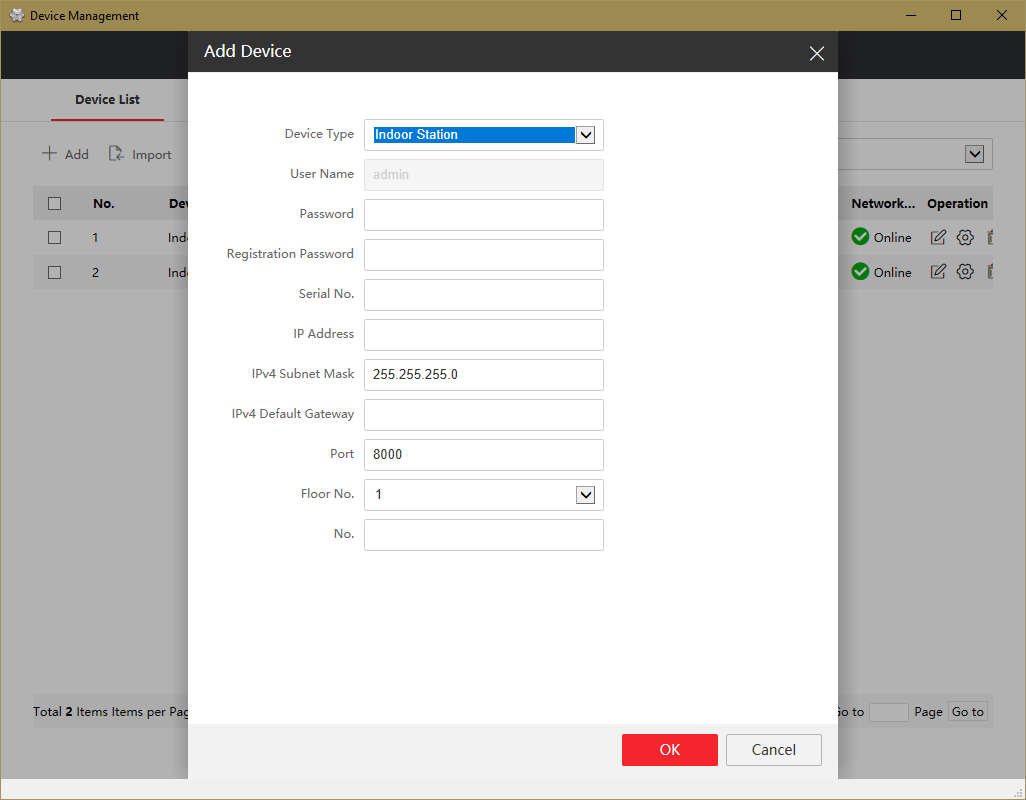

- Adicionar o painel exterior ao SCC
- Abrir a página de configuração da estação exterior
- Adicionar os dispositivos de volta a este dispositivo também através da gestão de dispositivos, tal como a estação mestre (não é necessário adicionar a estação mestre. Quando existe mais do que uma estação exterior, estas são adicionadas à estação principal exterior e o tipo de estação da porta secundária é selecionado
- Preencha os campos como na Master Station

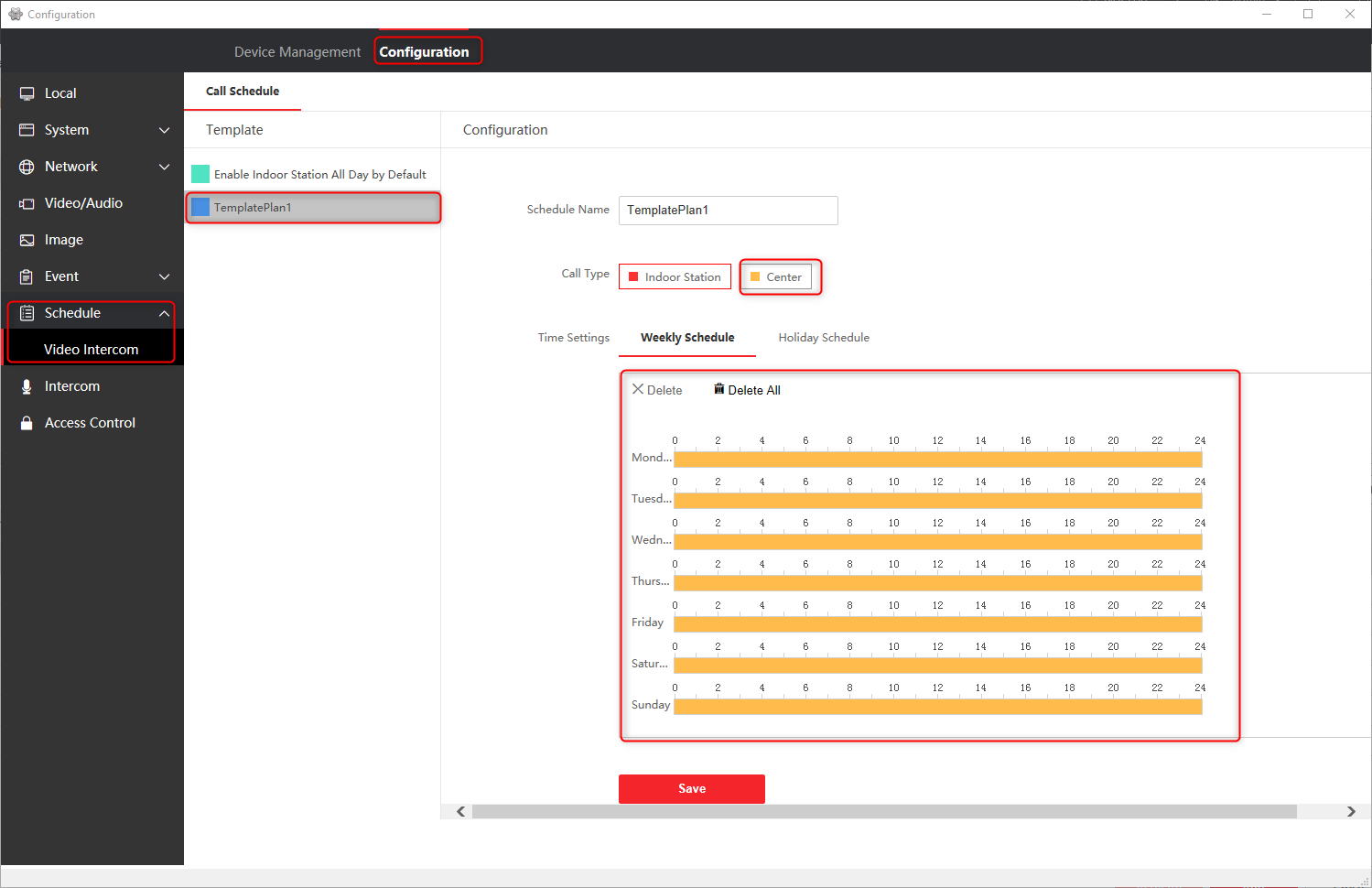

Editar o horário:
- Voltar à configuração da estação de exterior
- Selecionar a programação
- Criar o plano de horários de chamadas para a estação principal
- Depois guardar

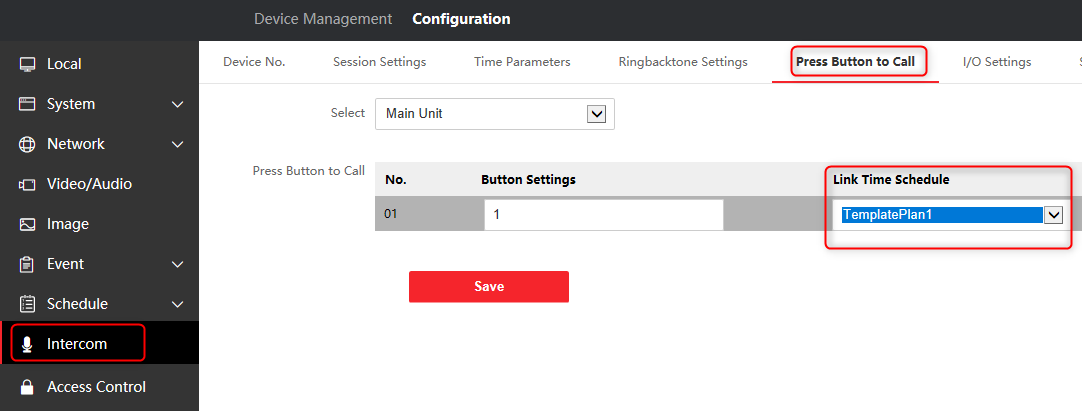

Configuração do botão de chamada:
- Ir para Intercom
- Premir o botão para chamar ("Press Button to Call")
- Para o primeiro botão de chamada para a estação principal, selecione TemplatePlan1 (ou o que acabou de criar)
- Guardar

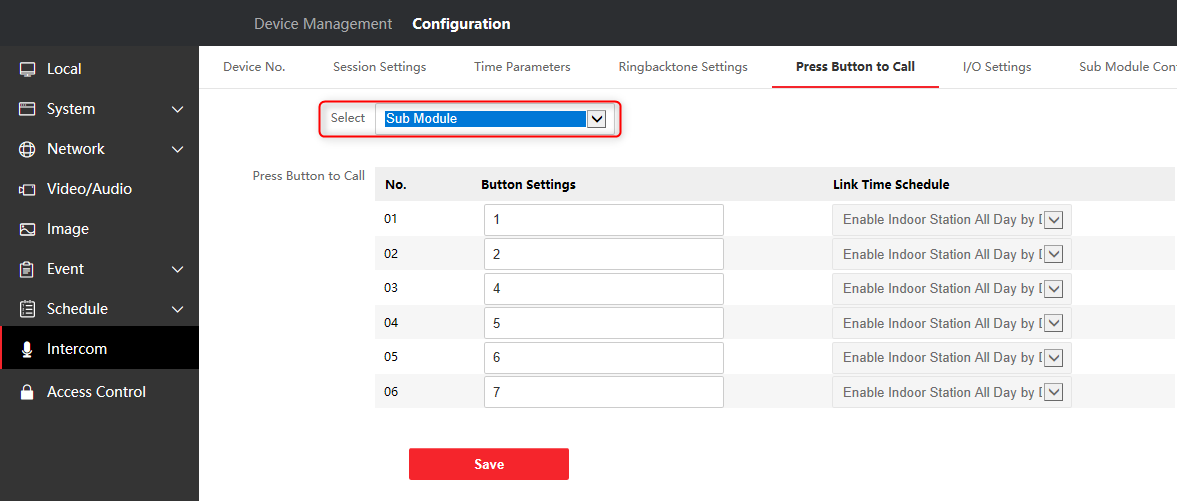

- Quando utilizar o submódulo SF-VIMOD-KEY6
- Selecione o "Sub módulo" e edite o número dos apartamentos ("Sub Module")
Por último:

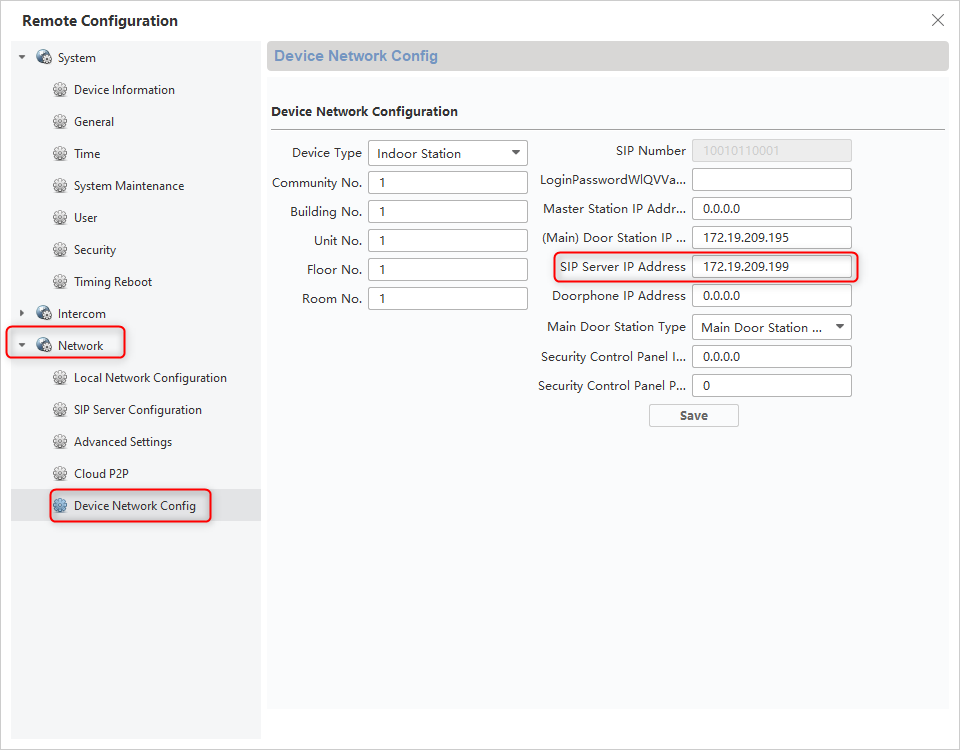

Adicionar o endereço IP do servidor SIP (a estação principal é também o servidor SIP)
- Através do SCC, abra a página de configuração do monitor
- Vá a Rede e selecione Definições de rede do dispositivo
- Introduza o endereço IP do servidor SIP (é o endereço IP da estação principal)
