DICA: Verifique sempre se a sua versão do Safire Control Center é a mais recente.
Também recomendamos sempre atualizar os videoporteiros antes de realizar a configuração inicial.
Os passos necessários para configurar o módulo de Videoporteiro SAFIRE SF-VIMOD-KEY6 são os seguintes.

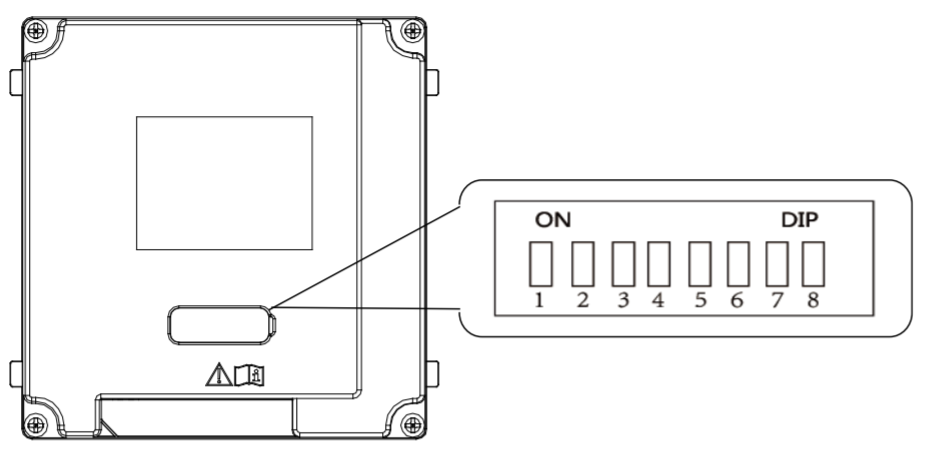

Antes de instalar, o primeiro passo a fazer é configurar o endereço binário do módulo, acessando a parte traseira do dispositivo. Para fazer isso, basta remover a borracha que protege o Dip Switch.
1- Retire a borracha da parte traseira do dispositivo
2- Defina o endereço do módulo de acordo com as regras DIP e instale a tampa de borracha na parte de trás.
Os dígitos 1, 2, 3, 4 são usados para codificar o endereço do módulo; os dígitos 5, 6, 7 são reservados; o dígito 8 é uma resistência (120Ω) se definido como ativado.
O intervalo de endereços válidos dos módulos é de 1 a 8. O número deve ser único para os módulos que se ligam à mesma unidade principal do telefone de porta de vídeo.

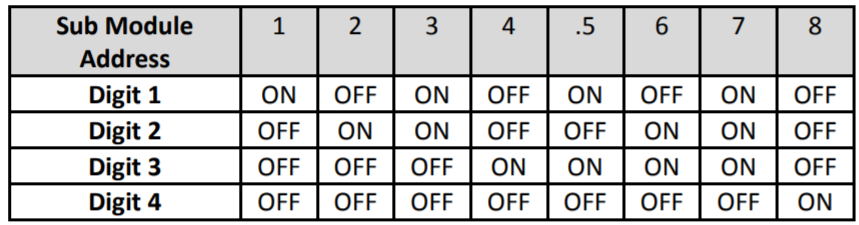

O endereço do módulo e o estado do interruptor correspondente são mostrados abaixo.
Uma vez instalado o dispositivo e configurado o endereço do Dip Switch, procederemos à configuração no software SAFIRE CONTROL CENTER.

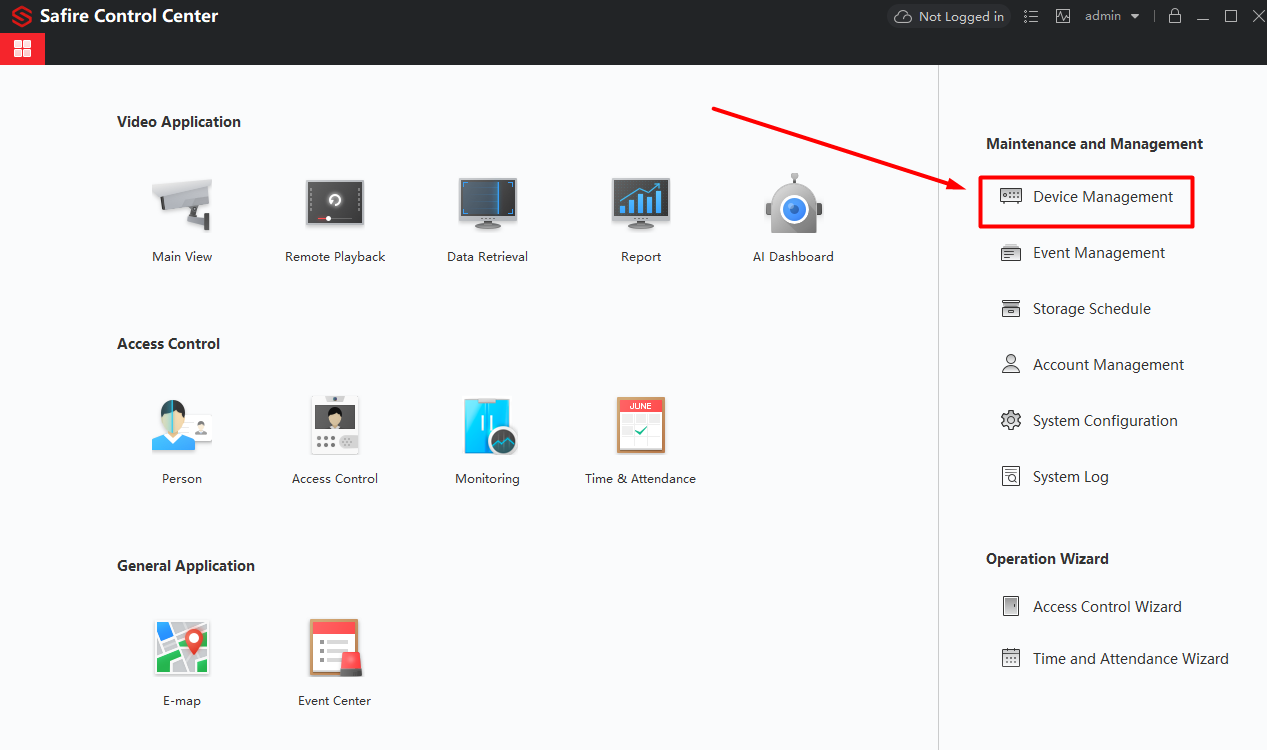

Abra o software e escolha a opção"DEVICE MANAGEMENT"

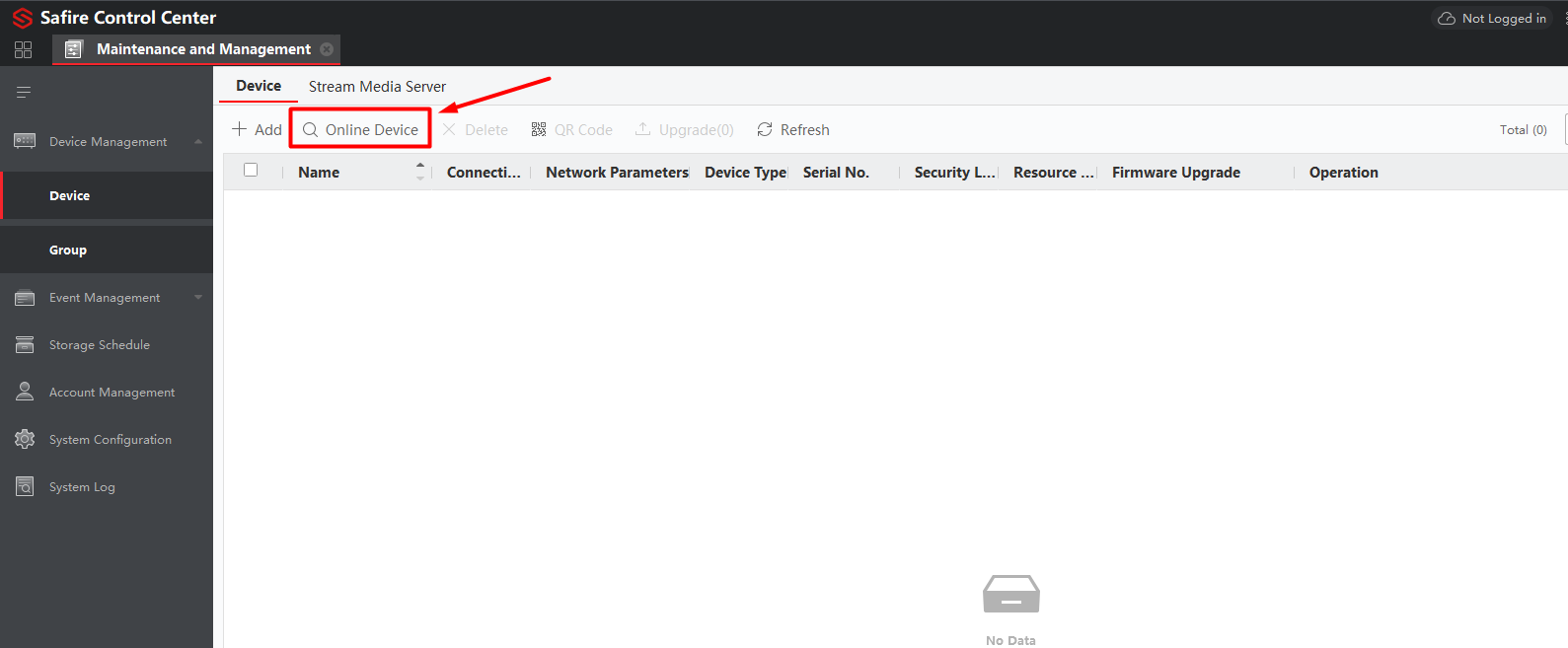

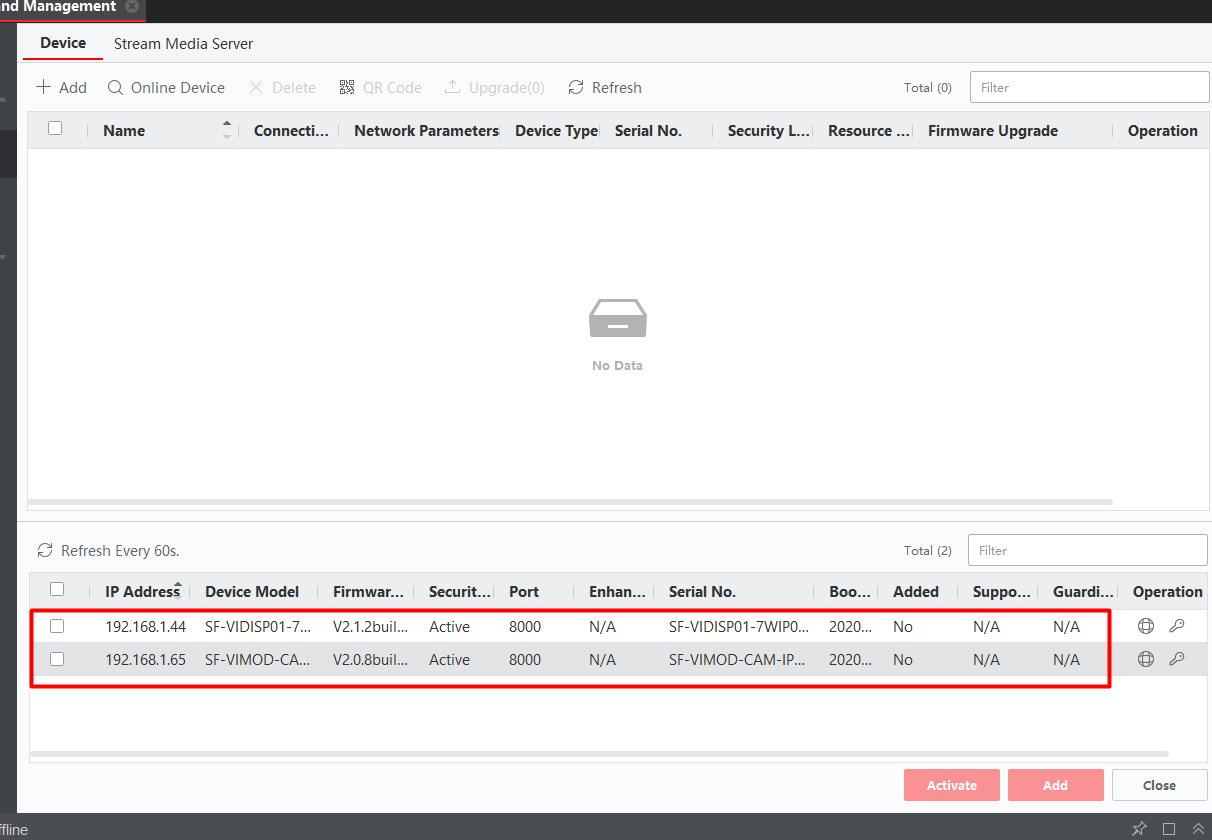

Uma vez no novo menu, ainda não teremos nenhum dispositivo em vista; para isso, clique em"DISPOSITIVOS ONLINE"
Veremos um novo menu na parte inferior e teremos todos os dispositivos ONLINE, devemos escolhê-los um a um e adicioná-los ao software.

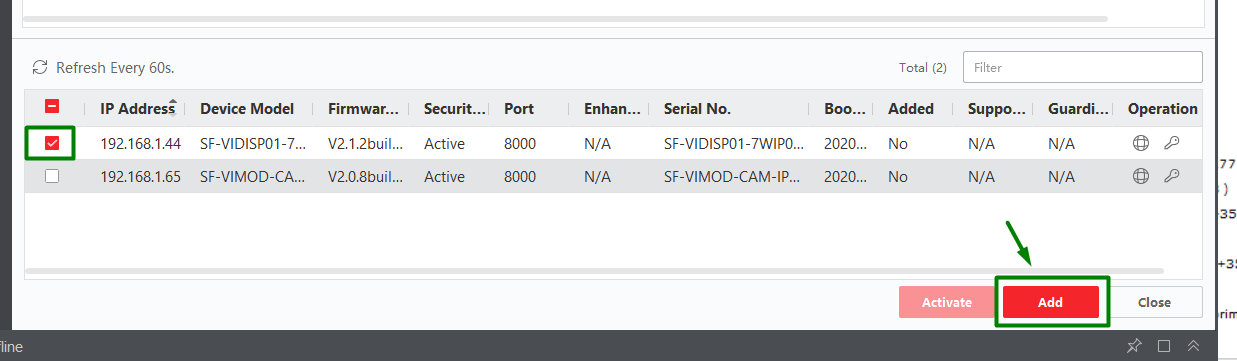

Para adicionar os dispositivos ao software, selecione por exemplo a unidade EXTERNA primeiro e clique em"ADICIONAR"

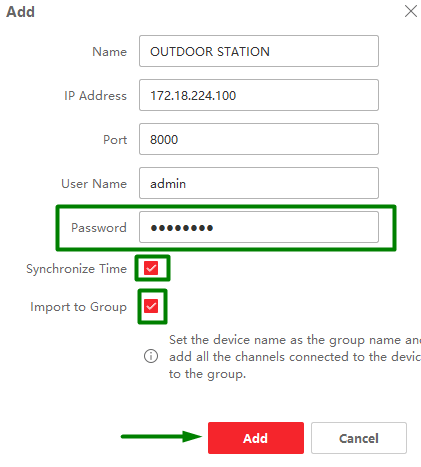

Na nova janela, vamos colocar um nome para o dispositivo e a senha que usamos na ativação. Em seguida, marque a opção "Sincronizar o horário".
Uma vez que o dispositivo tenha sido adicionado ao Software, podemos alterar os seus parâmetros e fazer várias configurações mais avançadas.

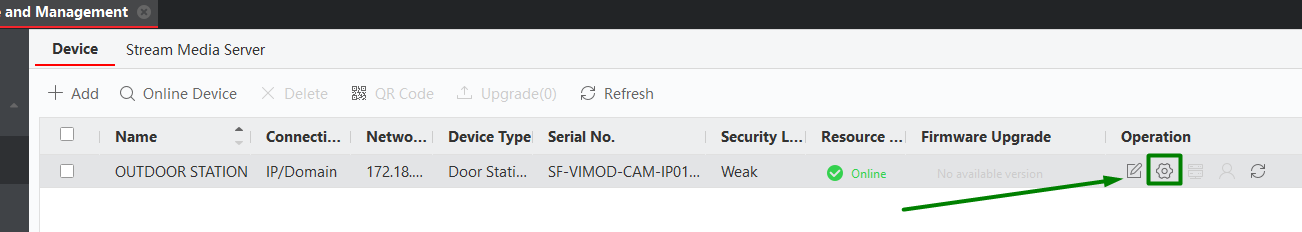

Para fazer isso, clique em "CONFIGURAÇÃO REMOTA"

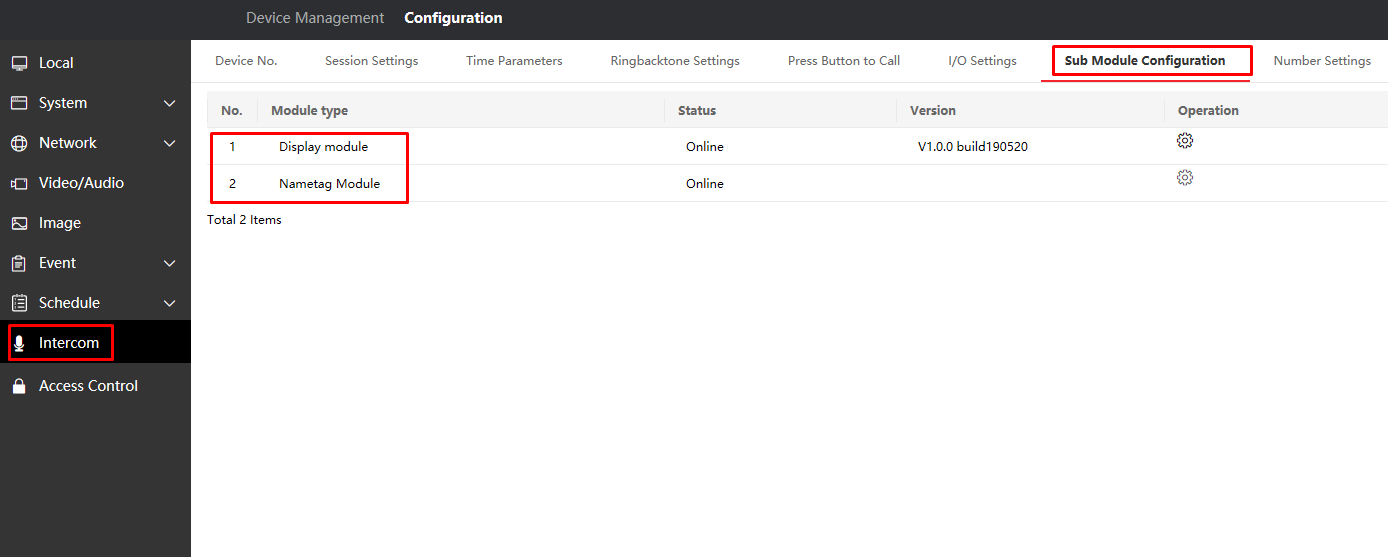

O próximo passo é configurar o módulo acessando a opção Sub Módulo e depois clicar em"Configurações" (No nosso exemplo temos 2 módulos, portanto ambos aparecem).
O próximo passo é adicionar os monitores ao painel de entrada da porta de vídeo, existem várias maneiras de fazer isso, mas vamos dedicar esta FAQ para fazer isso a partir do próprio painel de entrada da porta de vídeo.

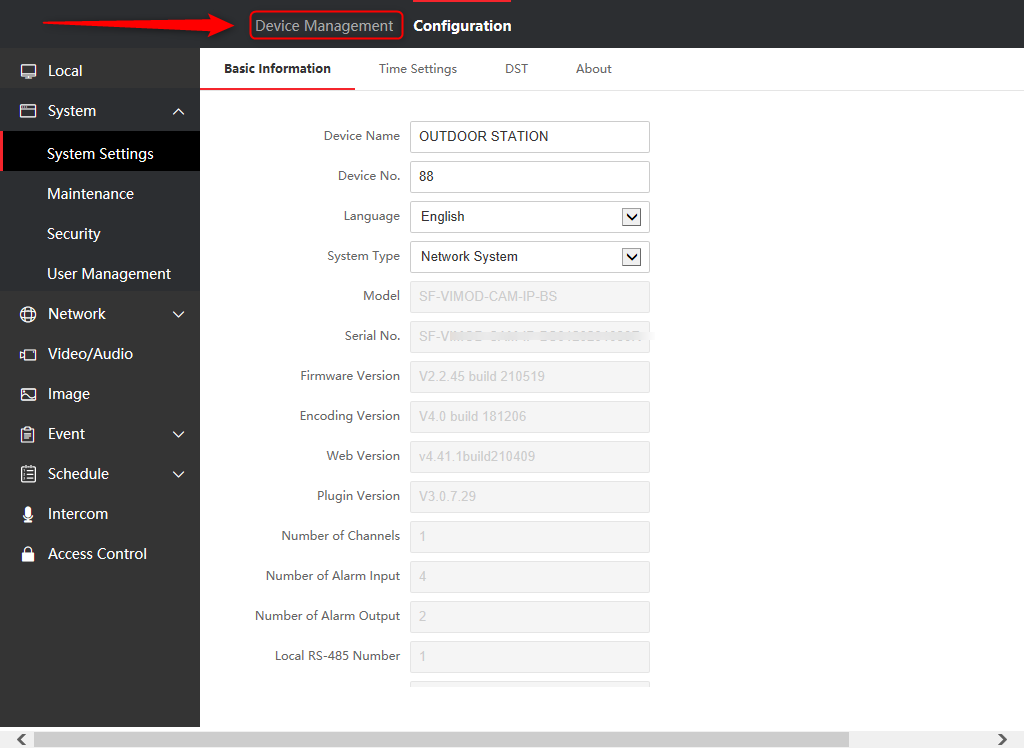

Para fazer isso, clique em "DEVICE MANAGEMENT".

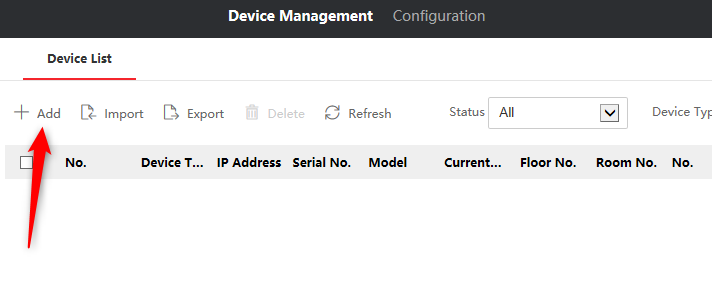

Depois clique em "ADD"

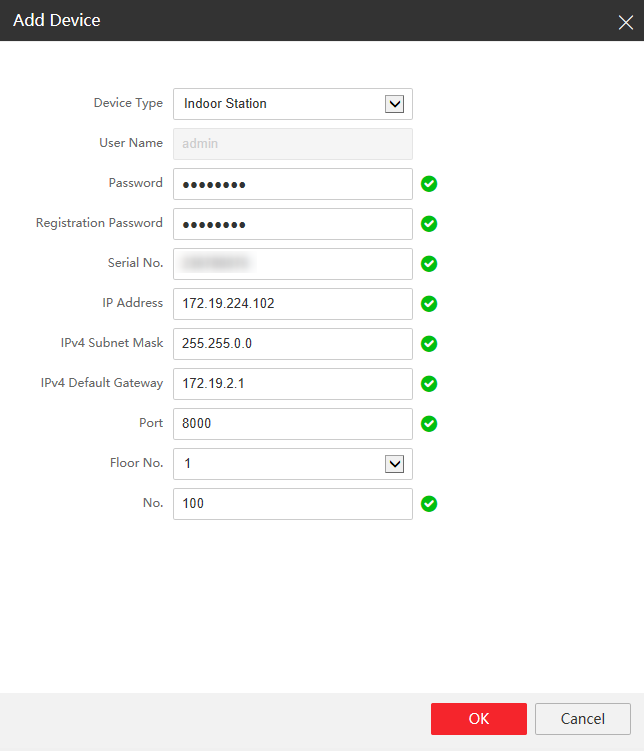

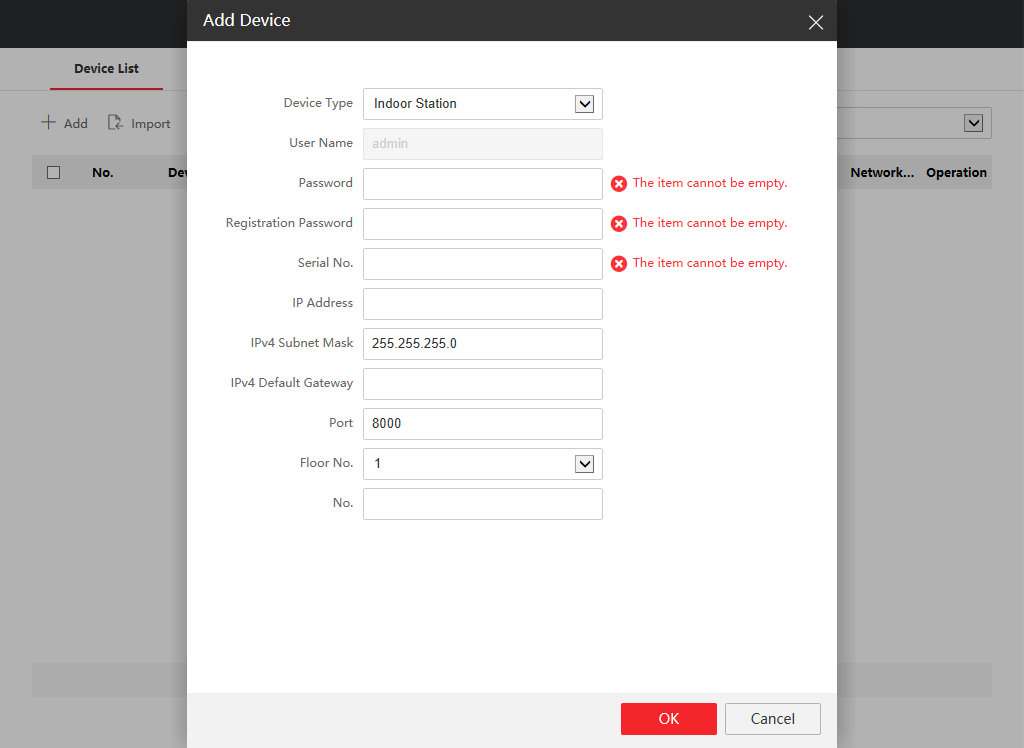

Depois teremos que introduzir os dados do nosso primeiro monitor, este procedimento terá que ser repetido para cada número de monitores, se tivermos 10 unidades, teremos que repeti-lo para cada monitor.
- Recomendamos que a password seja a mesma que a da placa de Videoporteiro.
- O SN deve ser o número de série do monitor.
- Configurar o IP (assegurar que o IP está livre para ser usado)
- Porta 8000 (padrão)
- Número do andar (O número do andar do apartamento)
.
- Número da sala (O número do monitor)
Muito importante para verificar o SN e o número do quarto, escreva se necessário.

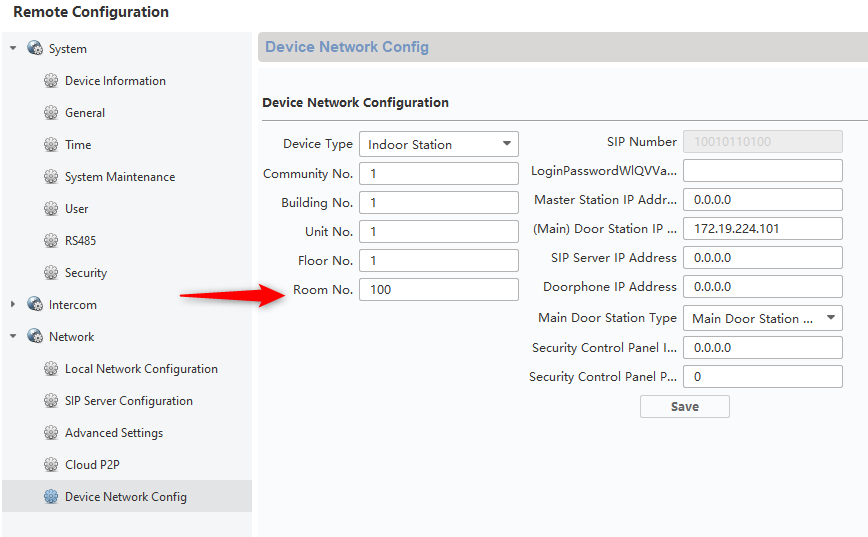

Se necessário, podemos confirmar se o monitor realmente tem o número 100 da sala, acessando as configurações do mesmo.

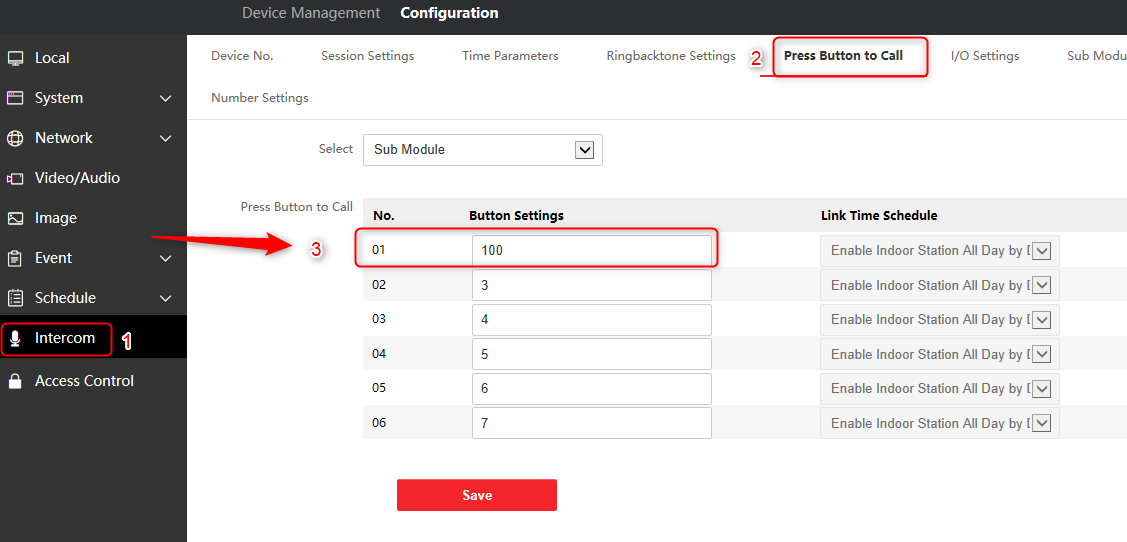

Depois aceda à configuração "INTERCOM / PRESS BUTTON TO CALL" e seleccione o primeiro botão da KEY6 para chamar o ecrã número 100, depois se tiver outro ecrã, vá ao botão número 2 e introduza 101 ou outra numeração, no nosso exemplo usamos 100, 101, 102 para o número da sala, mas pode ser 1, 2, 3, 4.....
