Com uma câmera Uniview com saída de relé simulando uma saída de toque para o sistema de entrada de porta de vídeo Safire de segunda geração.

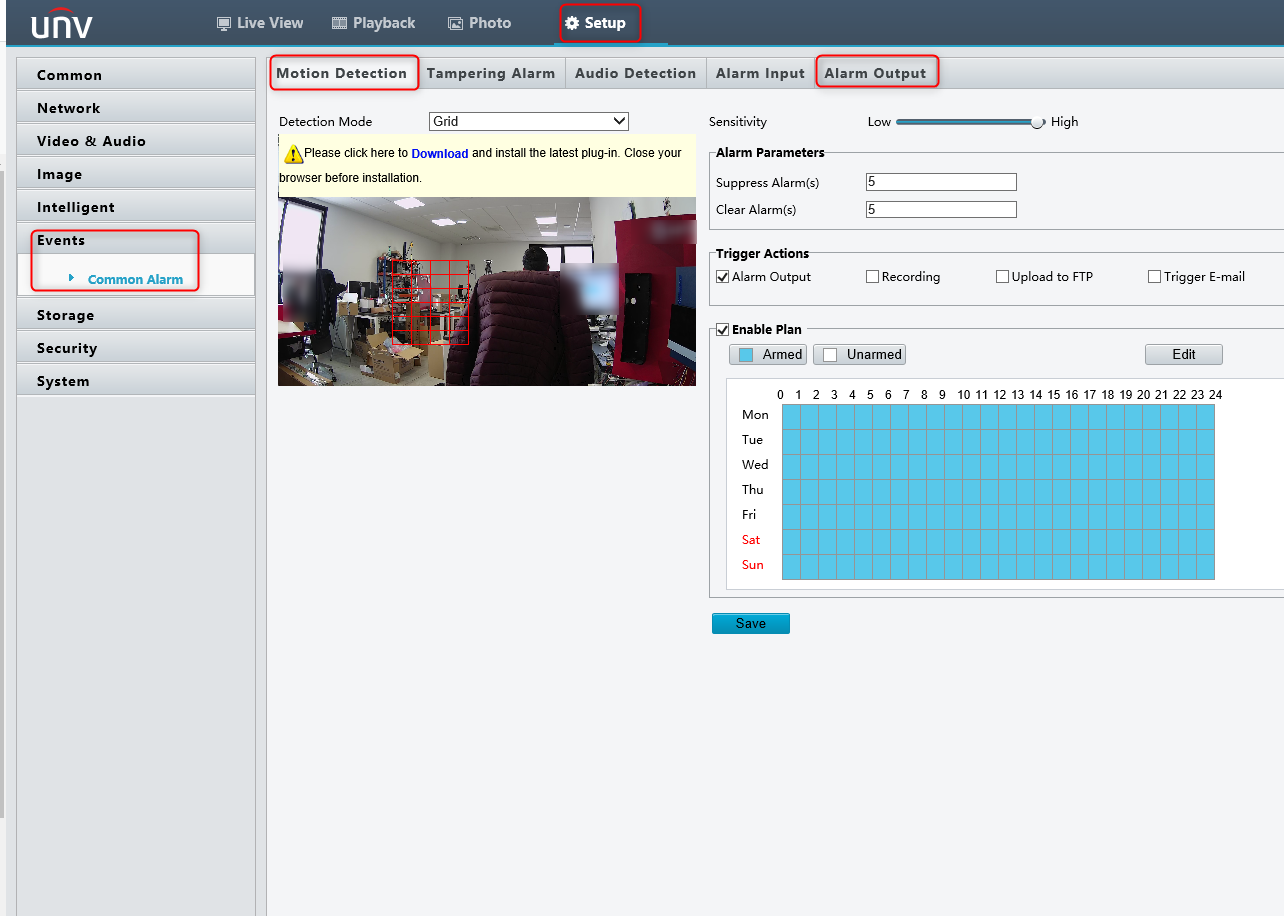

Uma zona é desenhada em detecção de movimento e se a câmara detectar movimento a câmara enviará um sinal para o sistema de entrada da porta de vídeo e abrirá a porta.

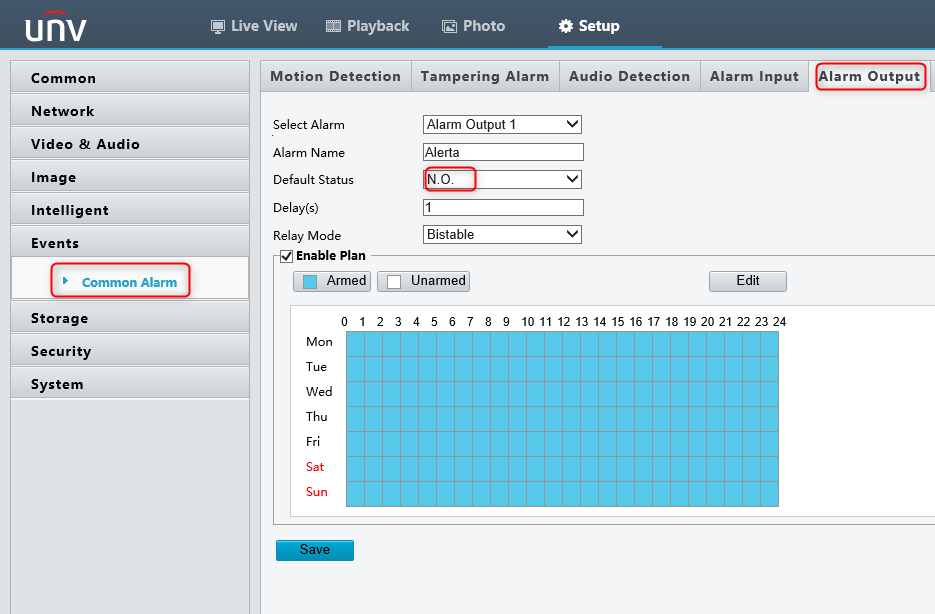

O relé de saída da câmara deve ser ajustado para NO.
Agora é uma questão de fazer as conexões certas na placa SF-VIMOD-CAM-IP

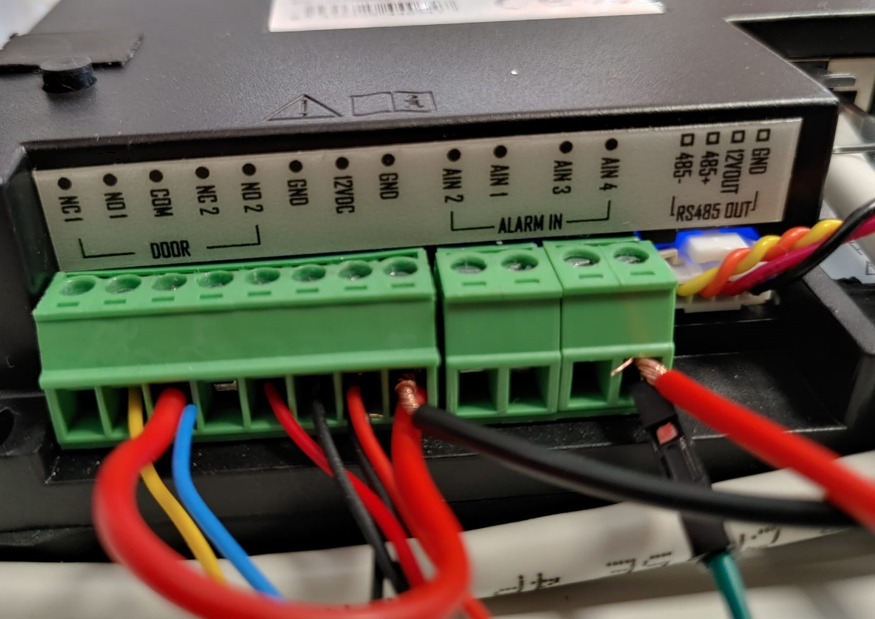

As suas ligações são:
NC1
NO1 Fio negativo do 1º Led que simula uma porta
COM Fio vermelho com GND e fio azul o com do botão Touch Exit
Porta = NC2
NO2 Fio vermelho negativo do 2º LED que simula outra porta
GND Fio preto do GND do Botão de Saída de Toque
12VDC fio vermelho a partir do positivo do botão de pressão e os positivos dos Leds
GND Fio vermelho ligado com COM e o GND da câmera com saída de relé
AIN2
AIN1
Alarme=AIN3
AIN4 Fio verde NO do botão de pressão e o fio vermelho da câmera com saída de relé
Esta instalação é feita de tal forma que posso abrir a porta 2 (LED2) com o botão de pressão e com a câmara quando detecta movimento na área que desenhei. A porta 1 (LED1) será aberta com o Sub módulo SF-VIMOD-CARD-MF.
Podemos usar AIN3 ou AIN4 para simular portas

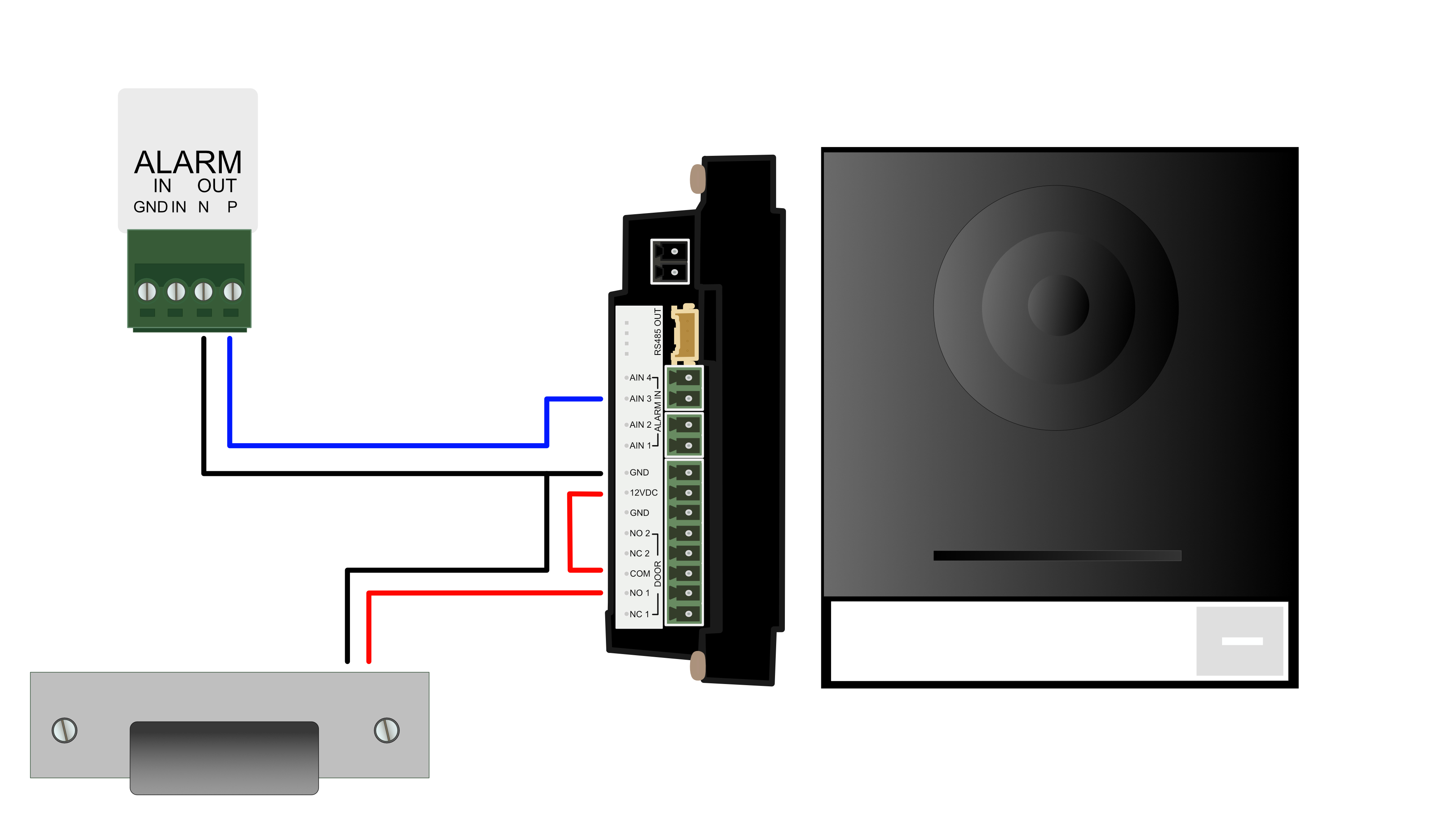

O mesmo exemplo com uma câmera com saída de relé e uma porta sem leds.
