Antes de iniciar, recomendamos a leitura: Diferença de fechaduras elétricas entre NO e NC

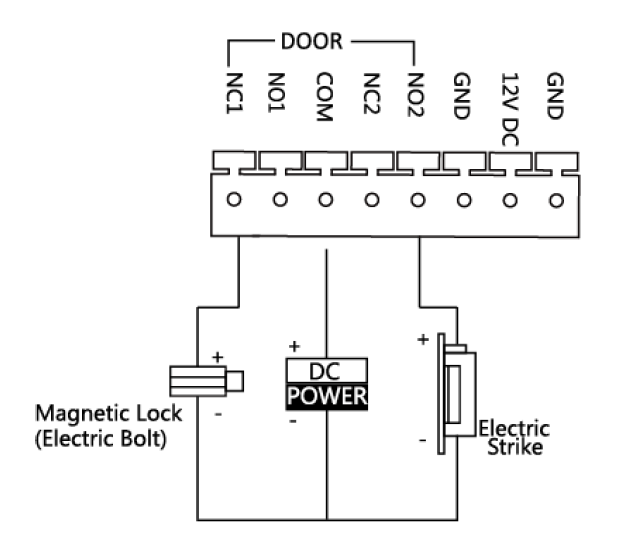

No diagrama seguinte verás como conectar uma fechadura NC na qual a eletricidade é fornecida para que ela permaneça fechada. E há também o exemplo de abrir uma fechadura do segundo relé, neste caso, uma fechadura NO na qual é necessária energia para abrir a fechadura.
O videoporteiro tem dois relés onde cada um deles tem a opção NO e NC.
Estes relés suportam um máximo de 30v 1A
Nunca ligar 220v
A forma de ligar uma fechadura NO ao relé 1:
- Conecte o POSITIVO do transformador ao COMUM do videoporteiro
- Conectar o NO1 ao POSITIVO da fechadura
- Conecte o NEGATIVO do transformador diretamente ao NEGATIVO da testa elétrica.
No caso de ser uma testa elétrica ou uma ventosa NC, o procedimento será igual, porém utilizaremos o NC1.

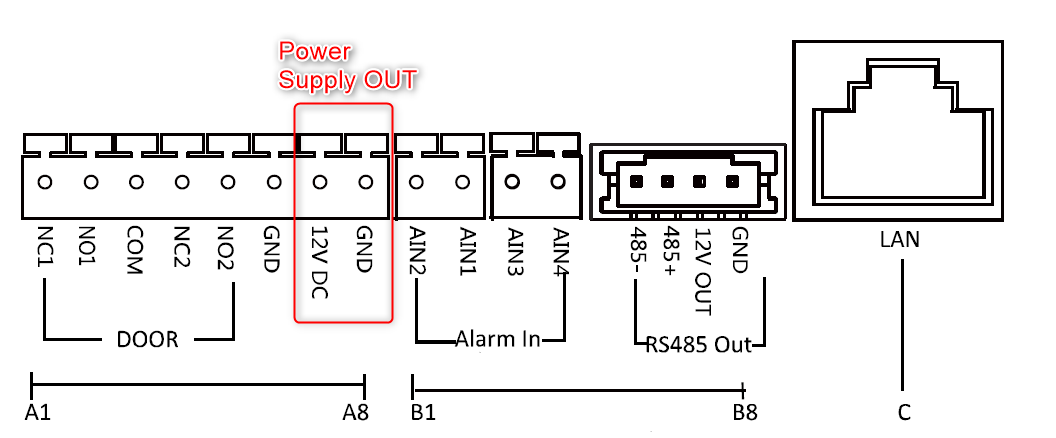

A fechadura pode ser alimentada desde o videoporteiro, mas tenha em mente que a fechadura não deve exceder 1A

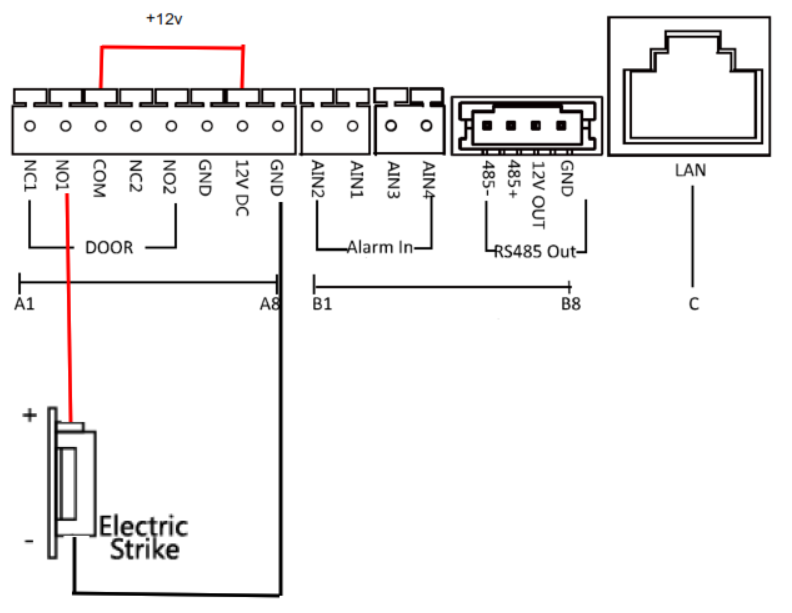

Exemplo com testa elétrica NO:
NOTA: Nos dispositivos de dois fios, ou o kit ou o próprio dispositivo de dois fios
SF-VIK001-S-2
SF-VIMOD-CAM-2
ALIMENTAÇÃO ELÉCTRICA EXTERNA NECESSÁRIA
SAFIRE VIDEO DOORS - Habilite o segundo relé em SF-VIMOD-CAM
