Para esta FAQ utilizamos diferentes dispositivos para demonstrar a fiabilidade e facilidade de configuração deste sistema.
Placas de Rua
1 x SF-VIMOD-CAM-IP-BF + SF-VIMOD-KEY61
x SF-VIMOD-CAM-IP + SF-VIMOD-KEY61
x SF-VIMOD-CAM-2
Estação Mestre
1 x SF-VI209M-IP
Ecrãs
4 x SF-VIDISP01-7W2
2 x SF-VIDISP01-7WIP
1º PASSO - Activação dos dispositivos

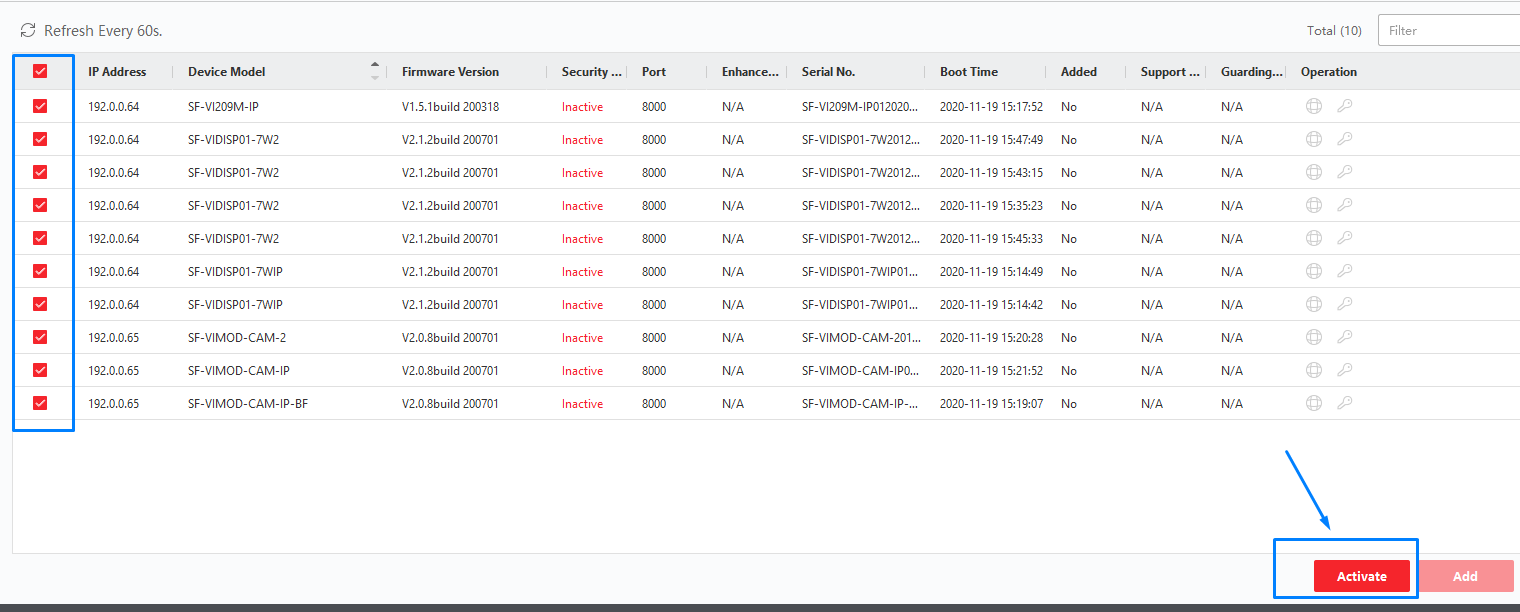

Como temos muitos dispositivos, podemos selecionar todos e ativá-los em simultâneo. A vantagem é que teremos a certeza de que a mesma senha está configurada para todos os dispositivos.
2º PASSO - Adicione os dispositivos ao SAFIRE CONTROL CENTER

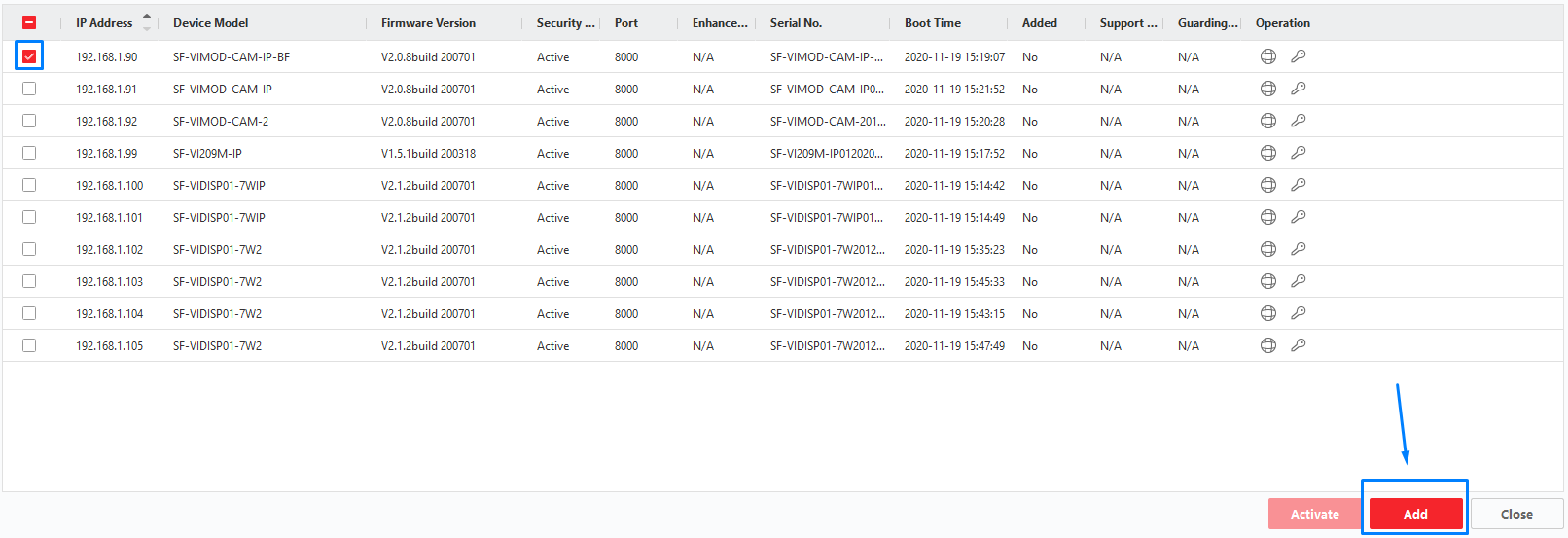

Selecionamos o dispositivo e depois escolhemos a opção ADD.

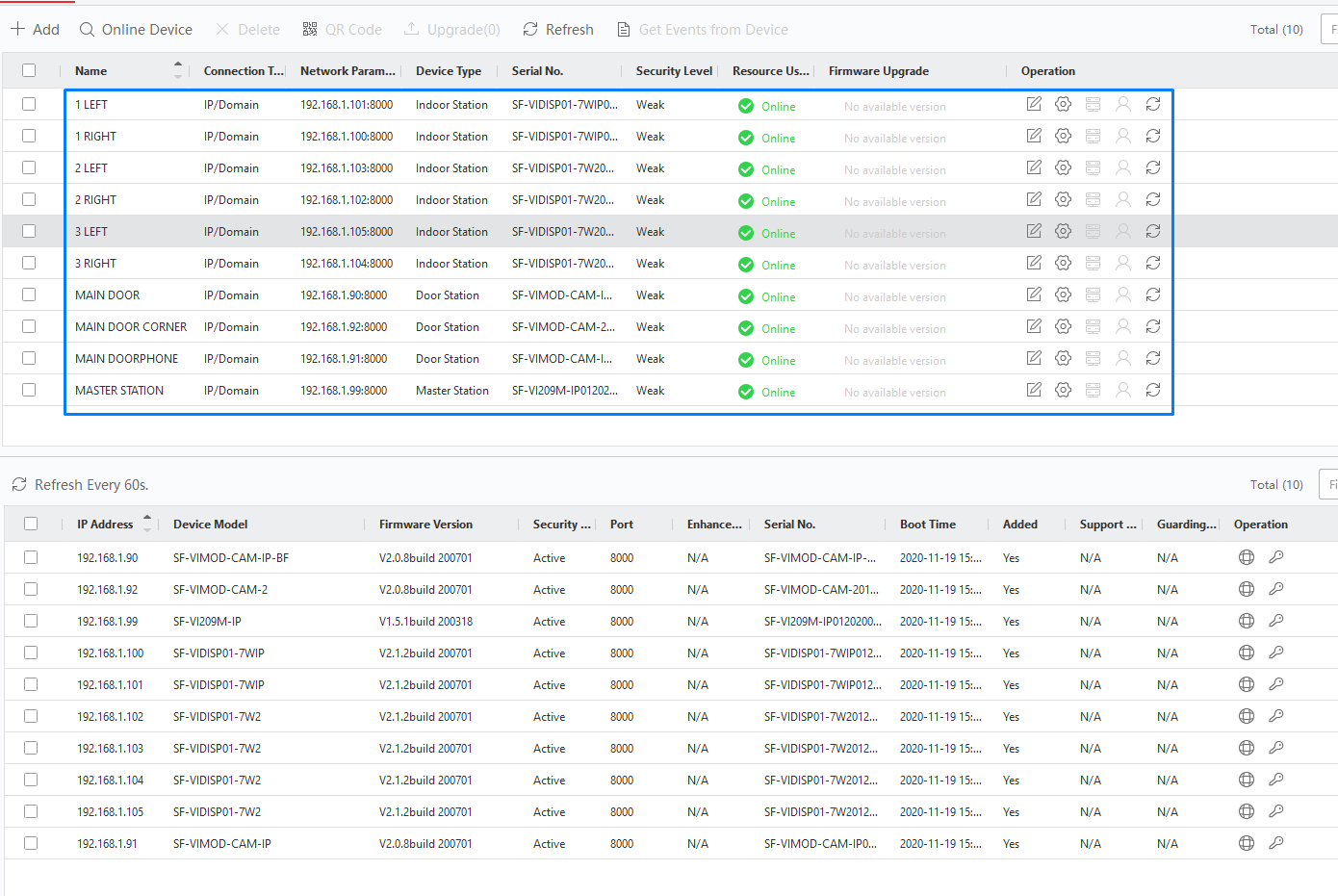

Assim que tivermos todos os dispositivos associados ao menu superior, podemos começar a configurar os dispositivos.
3º PASSO - Configuração da ESTAÇÃO MESTRE
O primeiro passo é configurar a estação mestre, para fazer isso clicamos em "Configuração Remota".

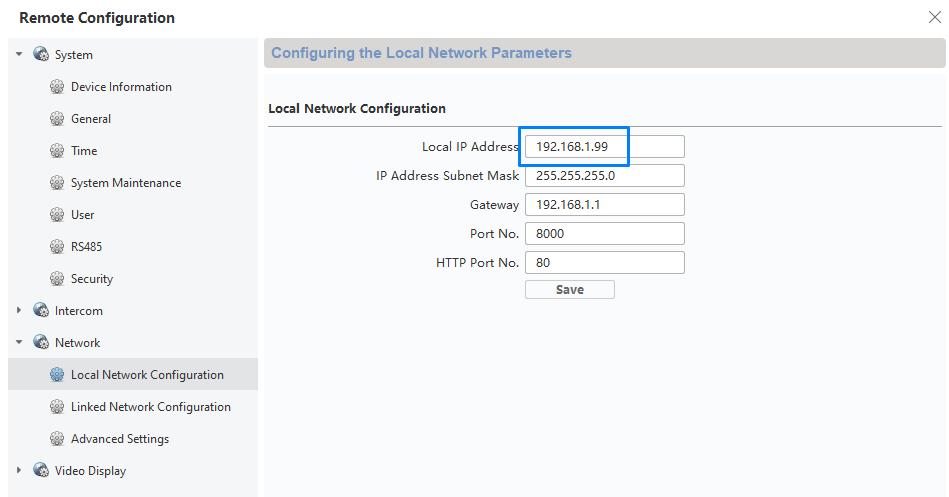

Vamos até à configuração da rede e anote o endereço IP da ESTAÇÃO MESTRE, no nosso caso o endereço IP é 192.168.1.99.

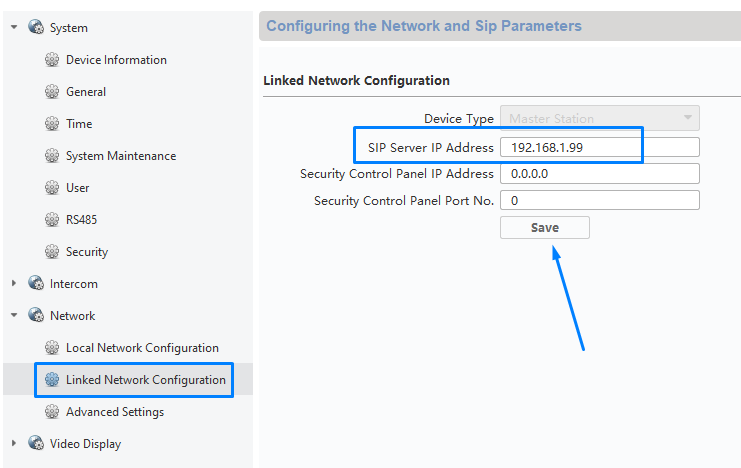

Depois vamos até o menu SIP SERVER, adicionamos este endereço IP e salvamos a operação, fazendo com que tudo fique como na imagem abaixo:

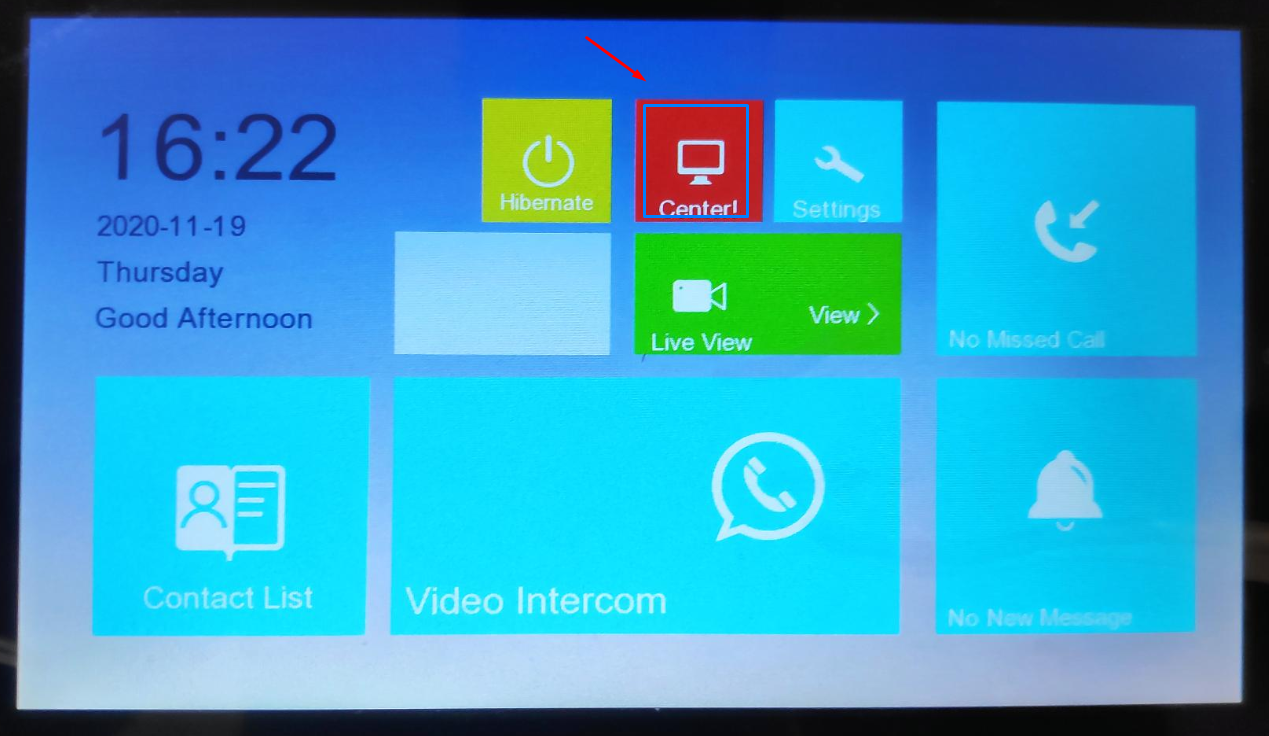

Também podemos verificar que antes de alterar o endereço IP, na tela MASTER STATION, o ícone do CENTRO estará em VERMELHO, indicando apenas que o SIP Server não está configurado.

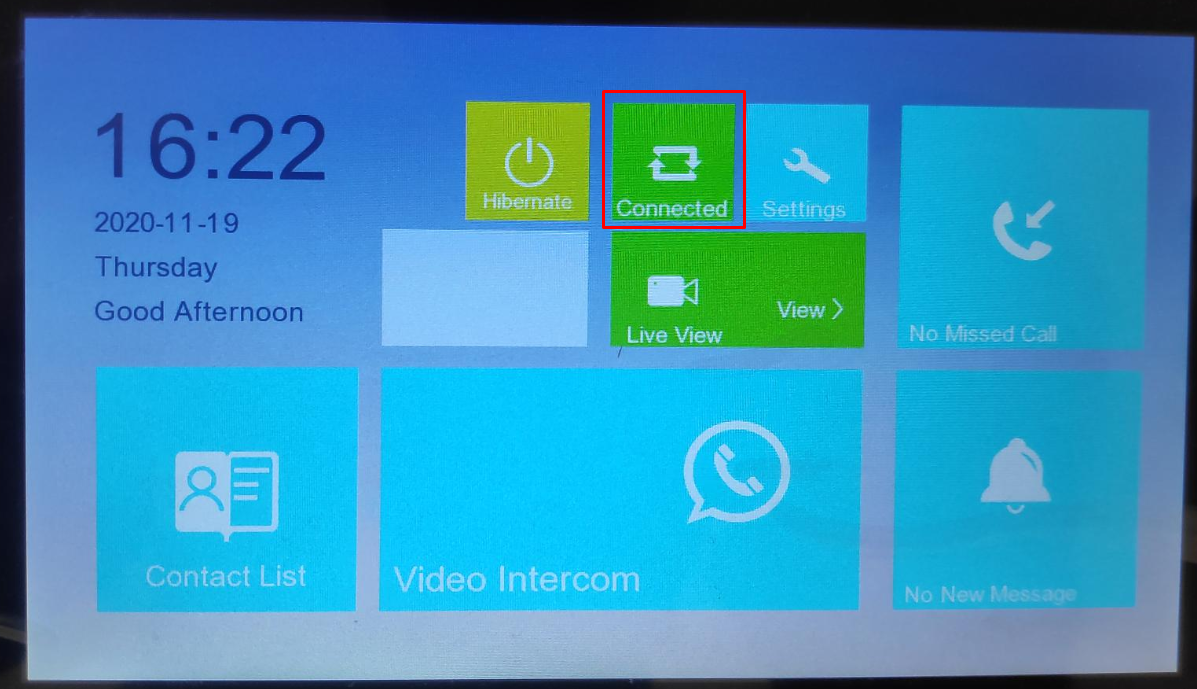

Uma vez que o endereço IP tenha sido alterado neste campo, a conexão será estabelecida.

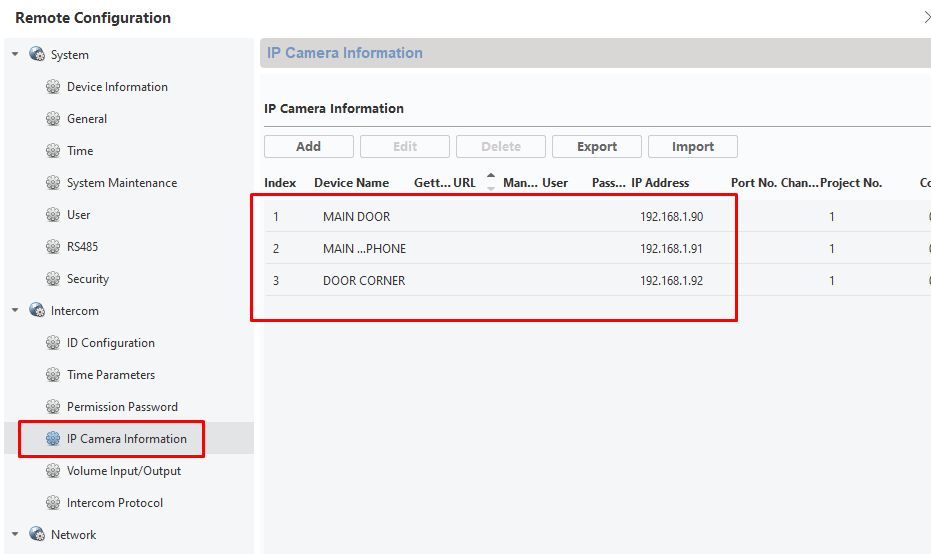

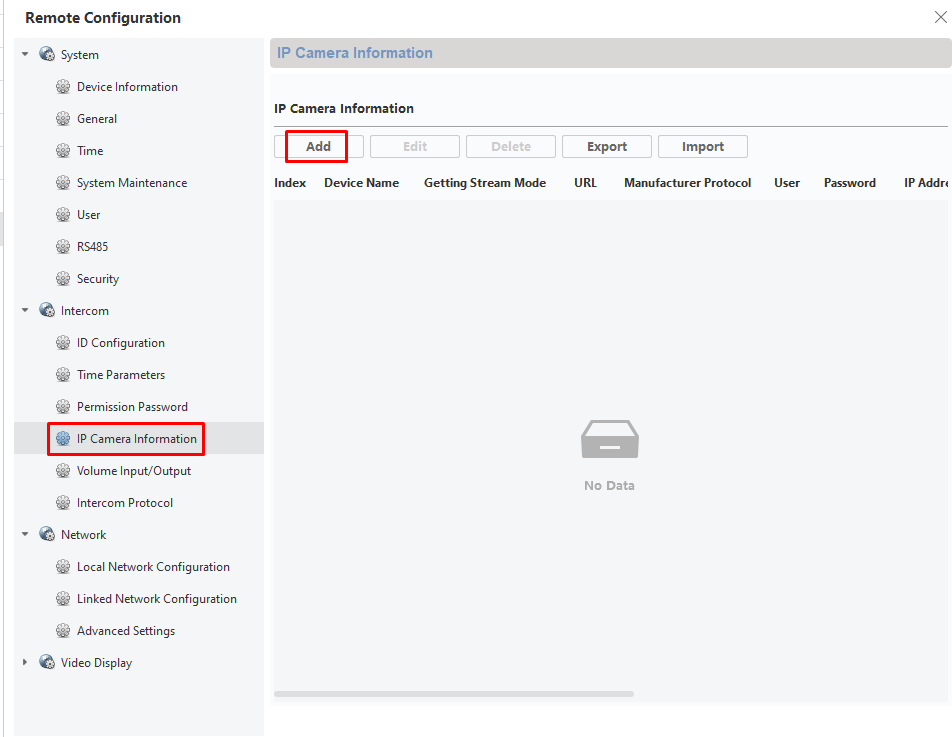

Muito importante, também é necessário adicionar os endereços IP das placas exteriores direitamente na ESTAÇÃO MASTER, caso contrário o áudio bidirecional não poderá ser aberto a partir da Estação Mestre e teremos de esperar pela chamada do painel exterior. Portanto, vamos verificar como adicionar as placas exteriores à ESTAÇÃO MESTRE.

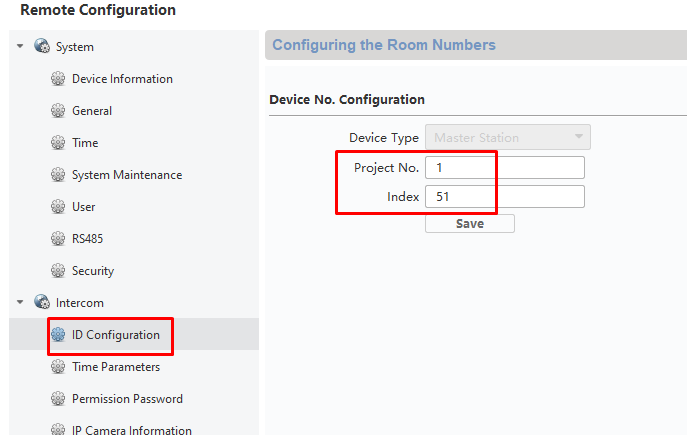

Lembre-se, o Project number e o Index estão no menu chamado ID CONFIGURATION:

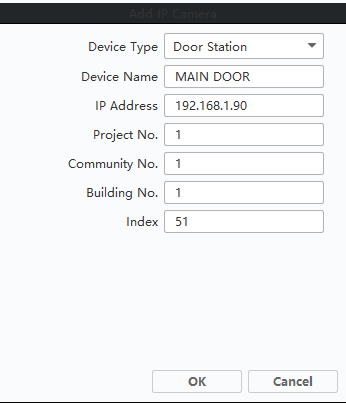

A configuração seria a seguinte:

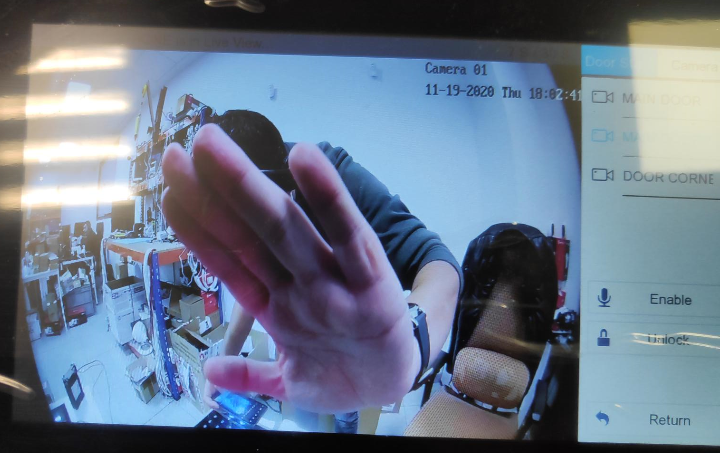

Assim, a partir da MASTER STATION, podemos verificar a imagem da placa da MAIN DOOR e também abrir o áudio bi-direcional, além de abrir a porta. Se não fizéssemos isto, teríamos que esperar pela chamada de uma das placas

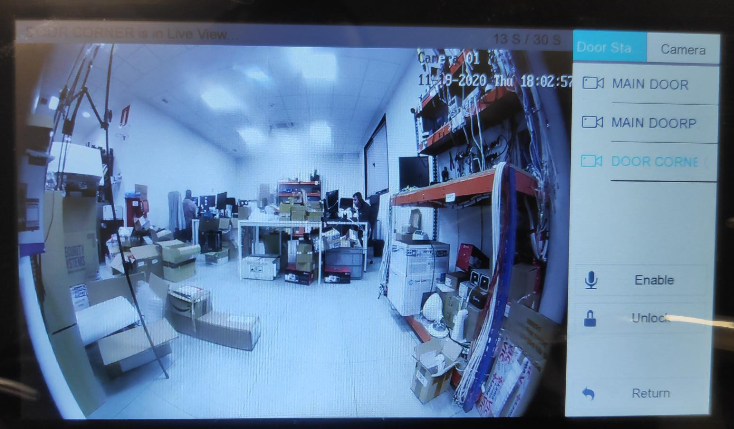

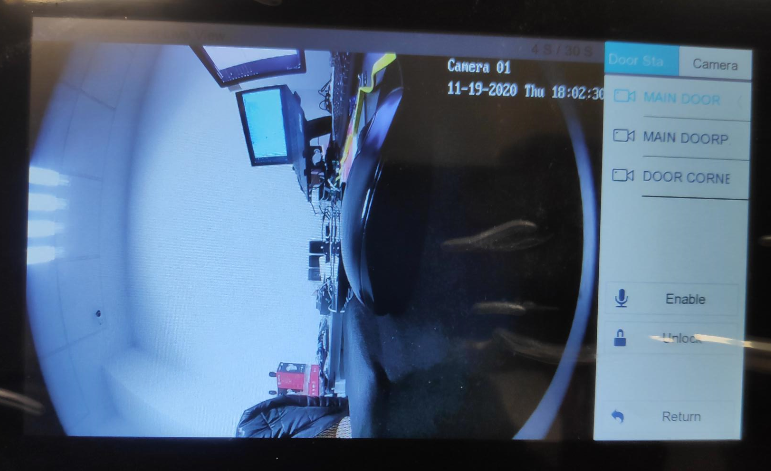

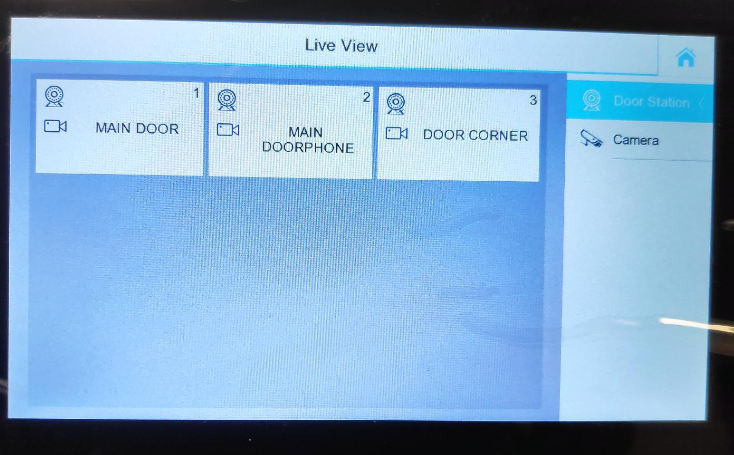

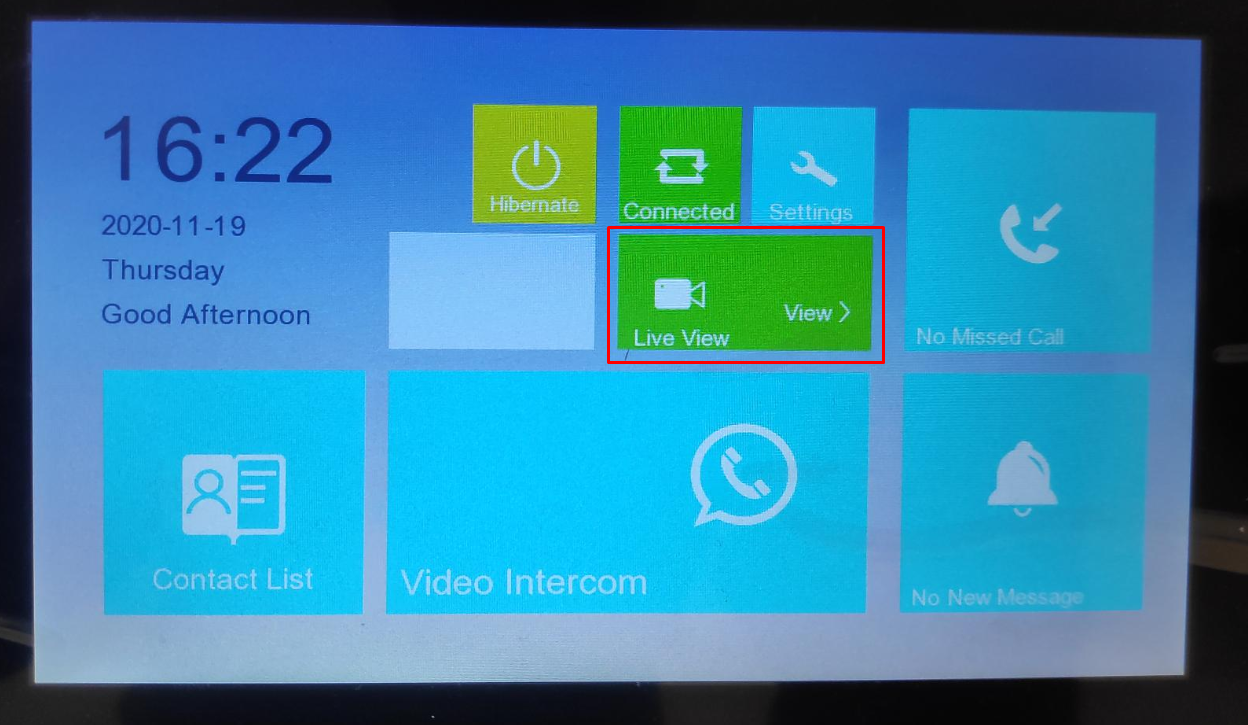

Uma vez feita a configuração, podemos verificar a conectividade tentando visualizar o vídeo ao vivo:
PASSO 4 - Configuração da Estação de Porta
Vamos começar com a principal. No nosso caso temos 3 placas exteriores, por isso teremos uma segunda placa como porta secundária e a última placa como escravo de qualquer um dos anteriores.

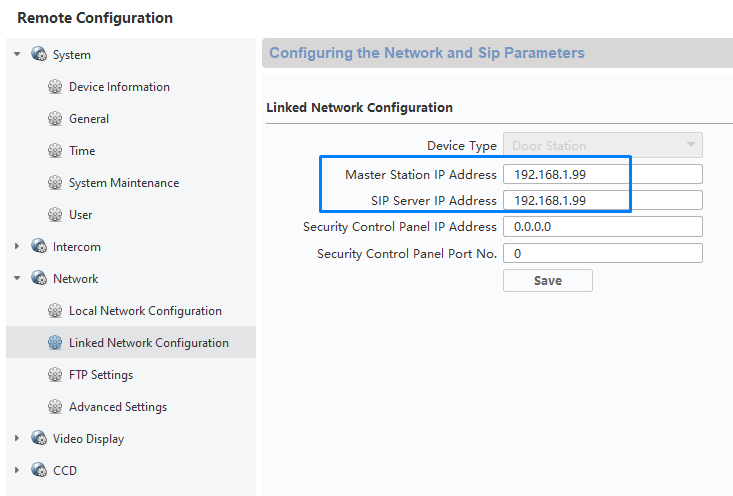

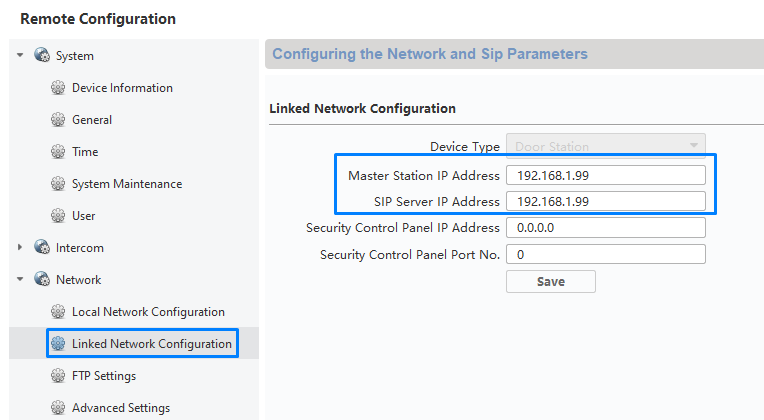

Vamos para a configuração "LINKED NETWORK CONFIGURATION" e em MASTER STATION IP e SIP SERVER IP entraremos com o endereço IP da nossa estação mestre, no nosso caso 192.168.1.99.

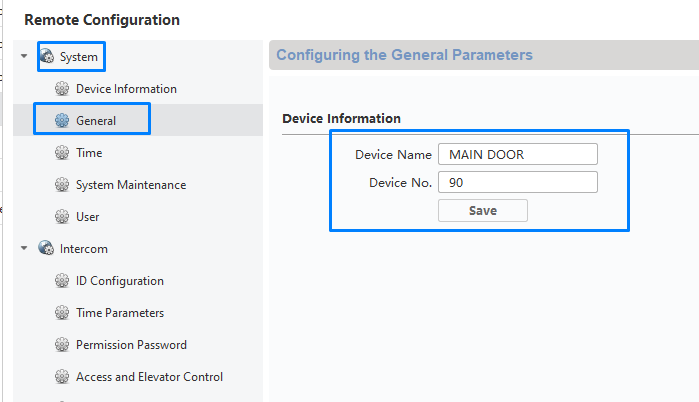

Como temos 3 placas exteriores, também mudamos o nome e a combinação DEVICE NAME / DEVICE NUMBER de cada placa exterior:
Utilizamos o fim do endereço IP de cada placa para aplicar o valor ao DEVICE NUMBER (por padrão, o valor è o 88).
Depois, em DIAL, configuramos o BOTÃO PRINCIPAL da nossa placa para chamar a ESTAÇÃO MESTRE e não aos ecrãs.

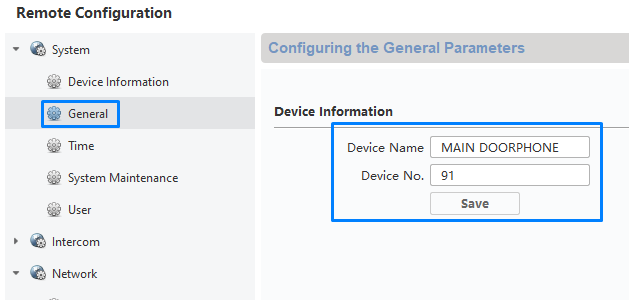

Vamos repetir este procedimento na placa da MAIN DOORPHONE. No nosso caso, vamos imaginar que seja para uma segunda porta de entrada para o edifício.
A configuração será a seguinte para a nossa segunda porta:
Na configuração "LINKED NETWORK CONFIGURATION", aplicamos o endereço IP da ESTAÇÃO MESTRE como está na imagem; lembre-se que é o mesmo endereço IP para o SERVER SIP.

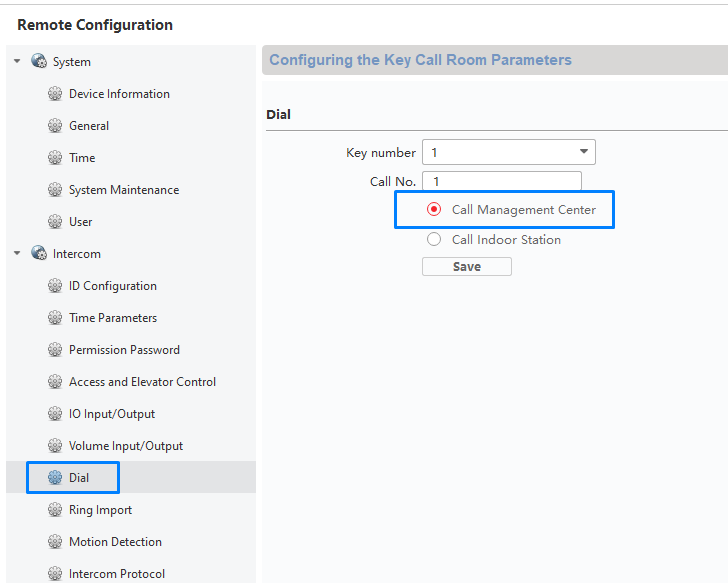

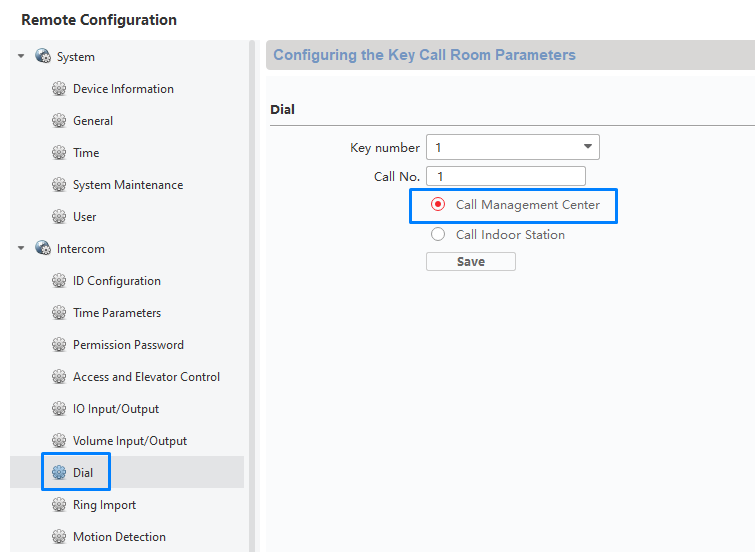

Vamos até DIAL e verificamos também o funcionamento da opção CALL MANAGEMENT CENTER. Assim que a operação for salva poderemos fazer um test, e veremos que a chamada chegará à ESTAÇÃO MESTRE.
Para a nossa 3ª Placa, vamos repetir o procedimento. No nosso caso, a placa não tem o SF-VIMOD-KEY6, por isso só tem um botão de chamada, por isso vamos usá-lo apenas para ligar para a estação mestre. Então a configuração é a mesma que as outras placas.
5º PASSO - Configuração dos ecrãs

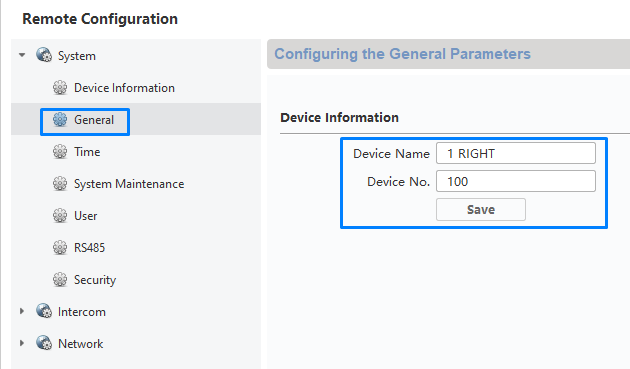

Antes de nada, vamos mudar o nome do dispositivo para 1º DIREITO, mas evitamos caracteres especiais, pois podem gerar alguns problemas. Vamos definir o ID CALL NUMBER para 100.

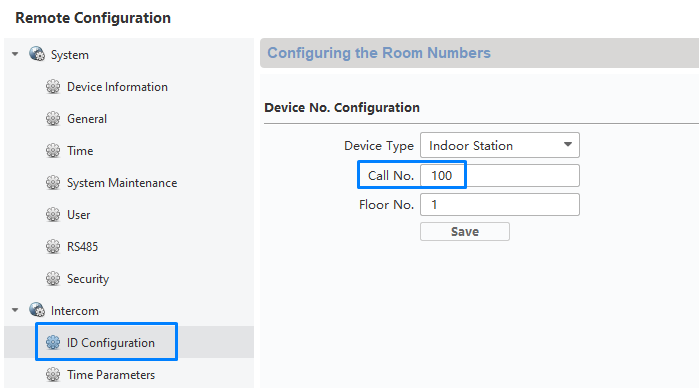

Então, em ID CONFIGURATION, vamos parametrizar no campo selecionado o número 100, este será o número para receber chamadas da placa externa e da MASTER STATION, então temos que ter cuidado para não repetir os números.

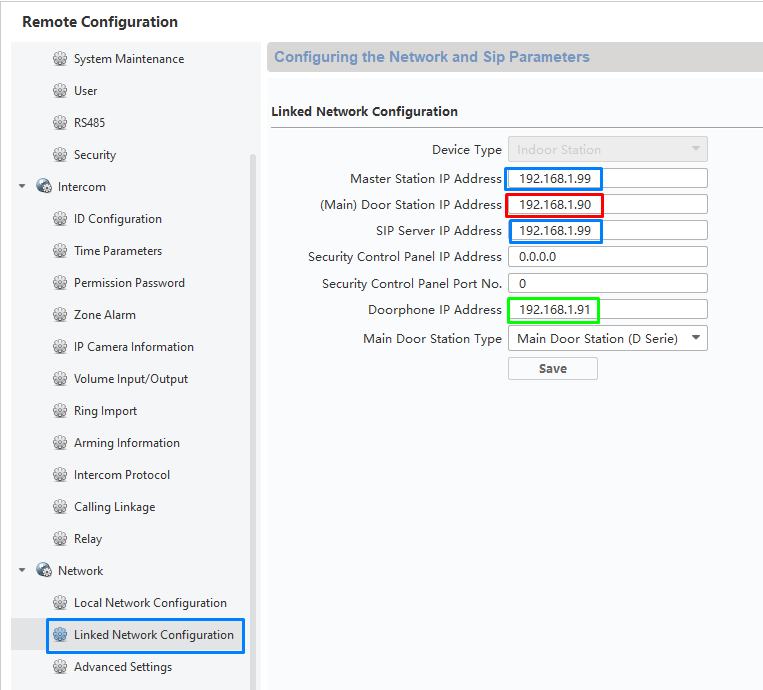

Portanto, na LINKED NETWORK CONFIGURATION, temos de parametrizar os endereços IP das nossas estações de chamada.
Cor Azul: Os endereços IP marcados a azul correspondem à ESTAÇÃO MESTRE.
Cor vermelha: O endereço IP marcado em vermelho corresponde à nossa PLACA PRINCIPAL EXTERNA.
Cor verde: O endereço IP em verde corresponde a nossa segunda PLACA EXTERNA, digamos que seria uma porta secundária.
Lembre-se que o endereço IP 192.168.1.92 é da nossa placa exterior (que chamará apenas a estação mestre), por isso não há motivo para continuar com as configurações locais nas telas.

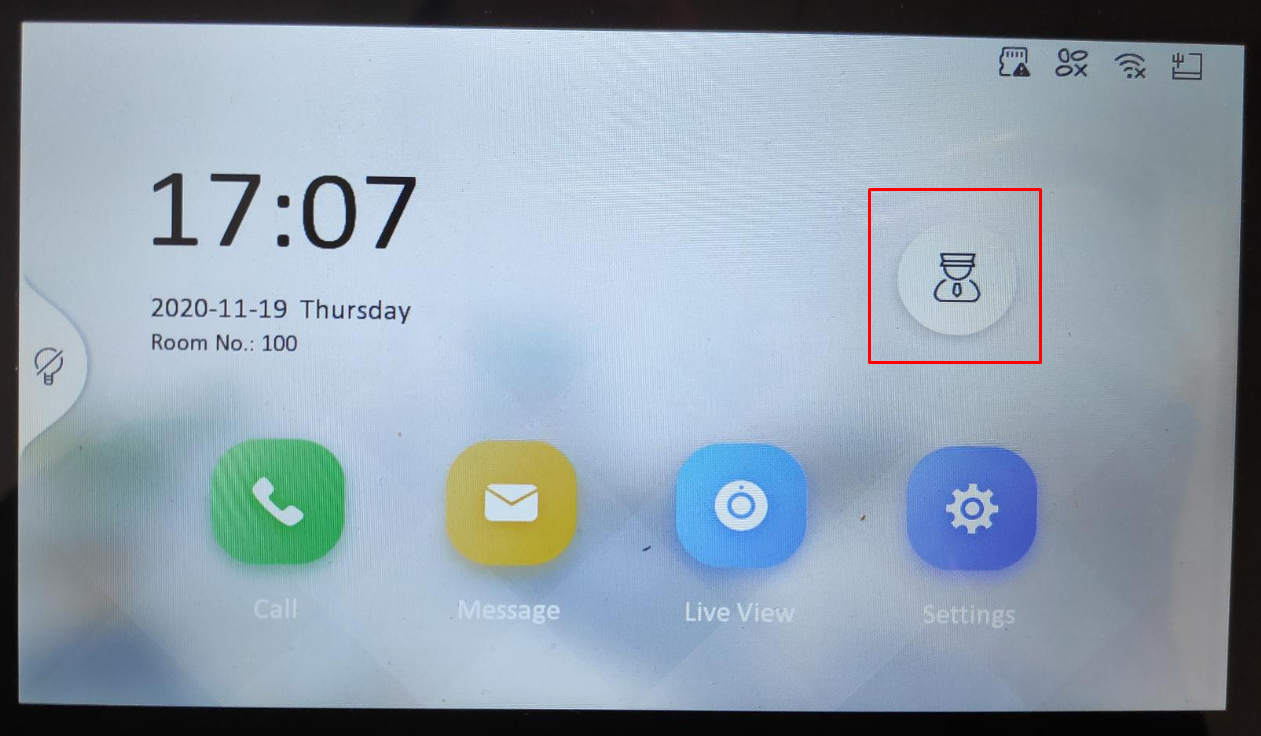

Uma vez feita esta configuração, podemos fazer o seguinte teste:

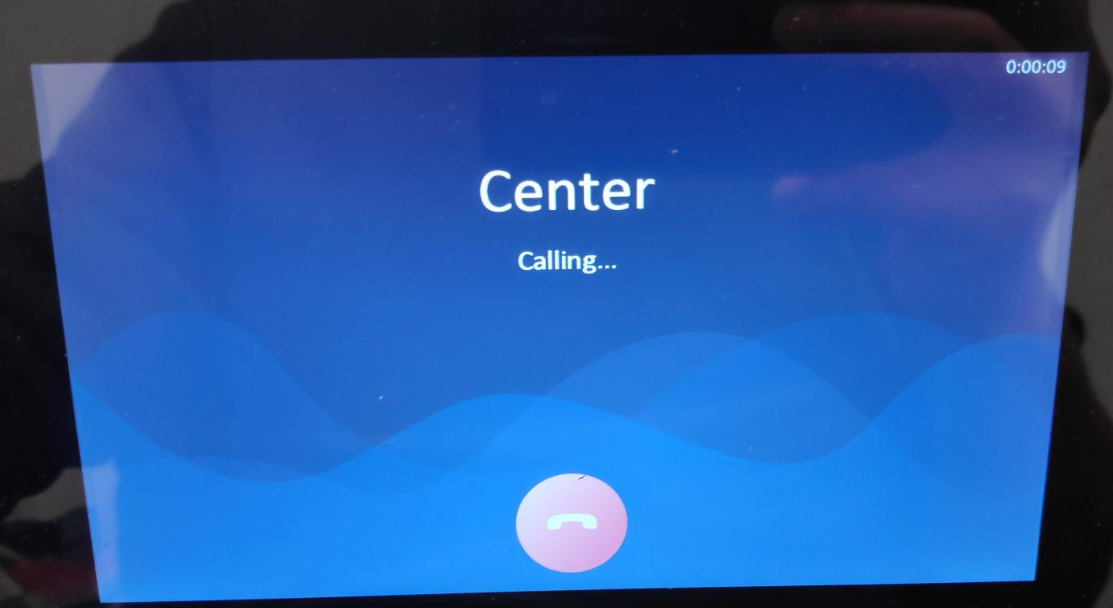

Uma vez que clicamos no ícone marcado, devemos ser capazes de chamar a ESTAÇÃO MESTRE.
A CONFIGURAÇÃO QUE ACABAMOS DE APRESENTAR TEM DE SER FEITA EM TODOS OS ECRÃS.

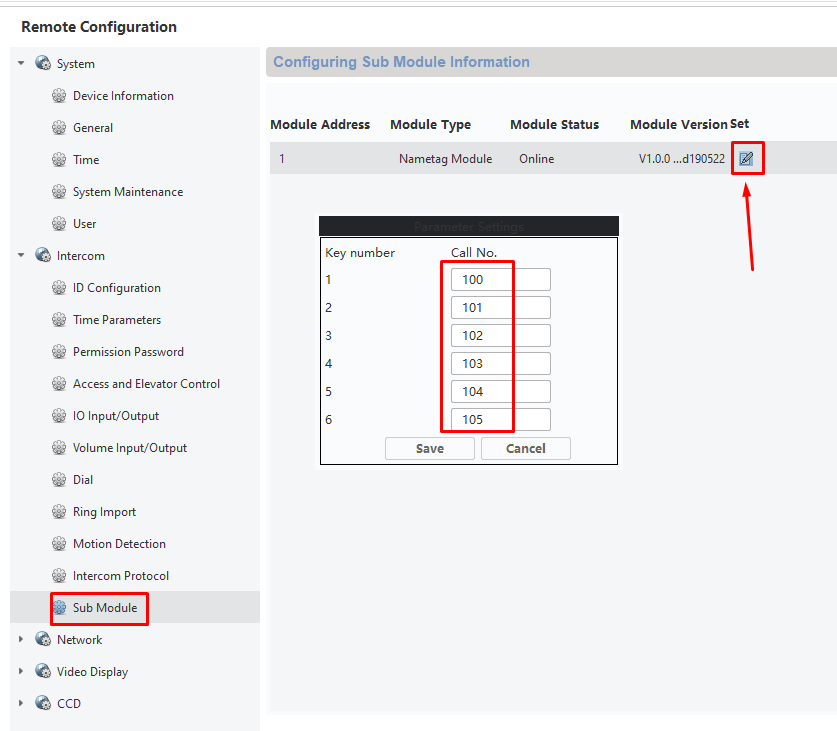

Para configurar o módulo KEY6, temos que ir às placas correspondentes, escolher a opção SUB MODULE, clicar em Parameter Settings e depois determinar que (exemplo) o botão 1 do módulo irá chamar a tela com ID 100, com o botão 2 iremos chamar a tela com ID 101, etc...
