A conexão de qualquer um dos módulos de videoporteiro a placa será feita através do conector RS-485.

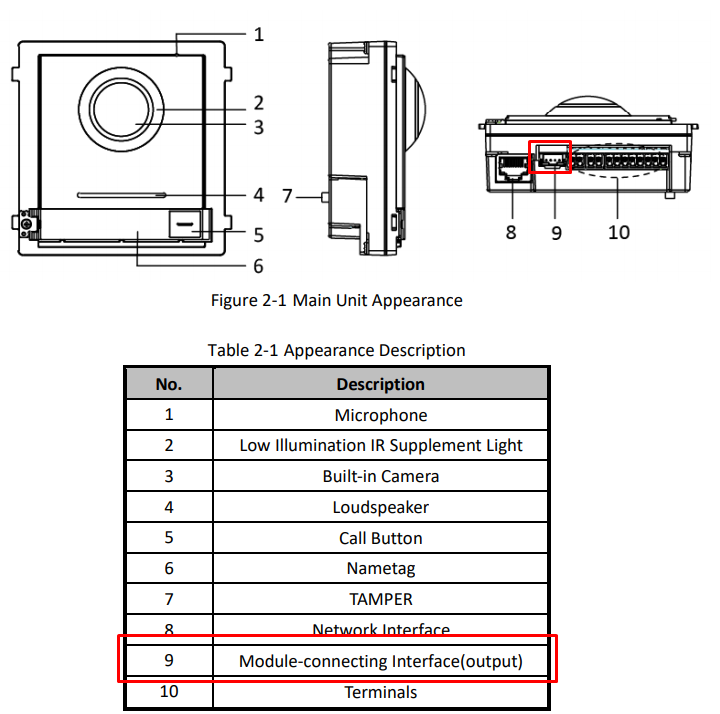

Conector RS-485 de saída da placa:

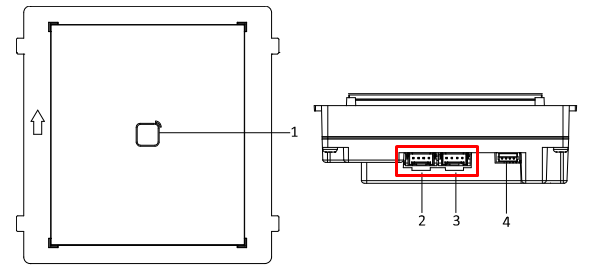

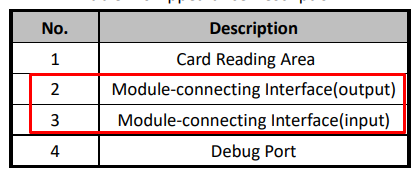

Os módulos têm uma entrada e saída RS-485; a entrada é usada para conectar à placa ou à saída de outro módulo e assim encadear vários módulos juntos.

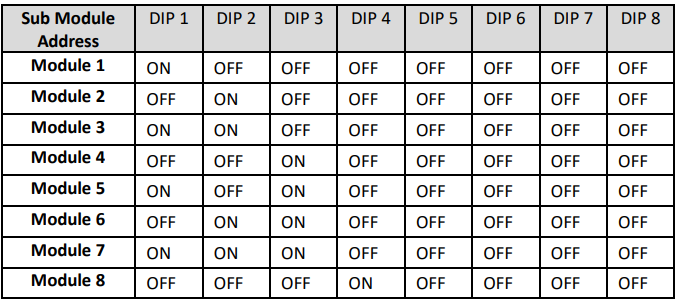

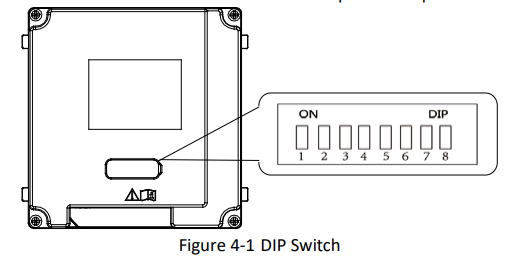

Além de conectá-los, teremos que configurar os DipSwitches de cada módulo para indicar o endereço que ele terá. Se tivéssemos vários módulos, configuraríamos cada um deles com um máximo de 8. A posiçao está em binário.
A conexão deve ser feita com os terminais desligados. Se não for este o caso, teremos de reiniciar todos eles para que tomem a nova configuração e endereço.

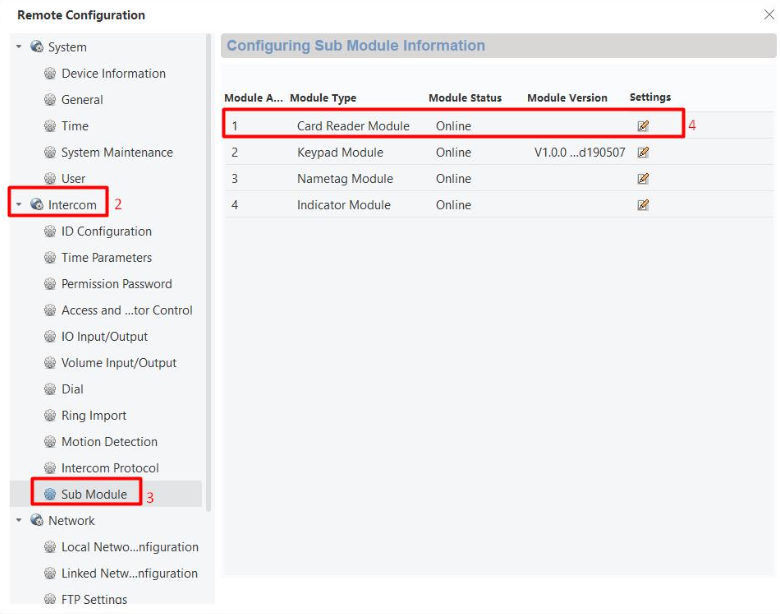

Quando o equipamento tiver sido iniciado e a placa for adicionada ao software, veremos que o terminal é correctamente detectado pela placa:

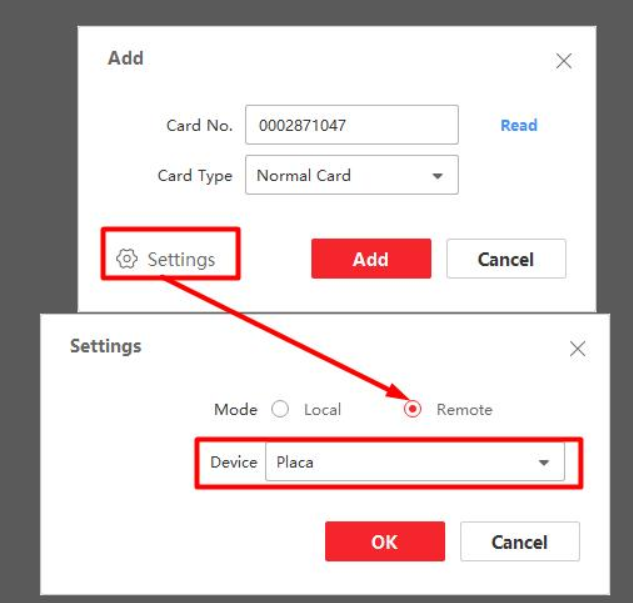

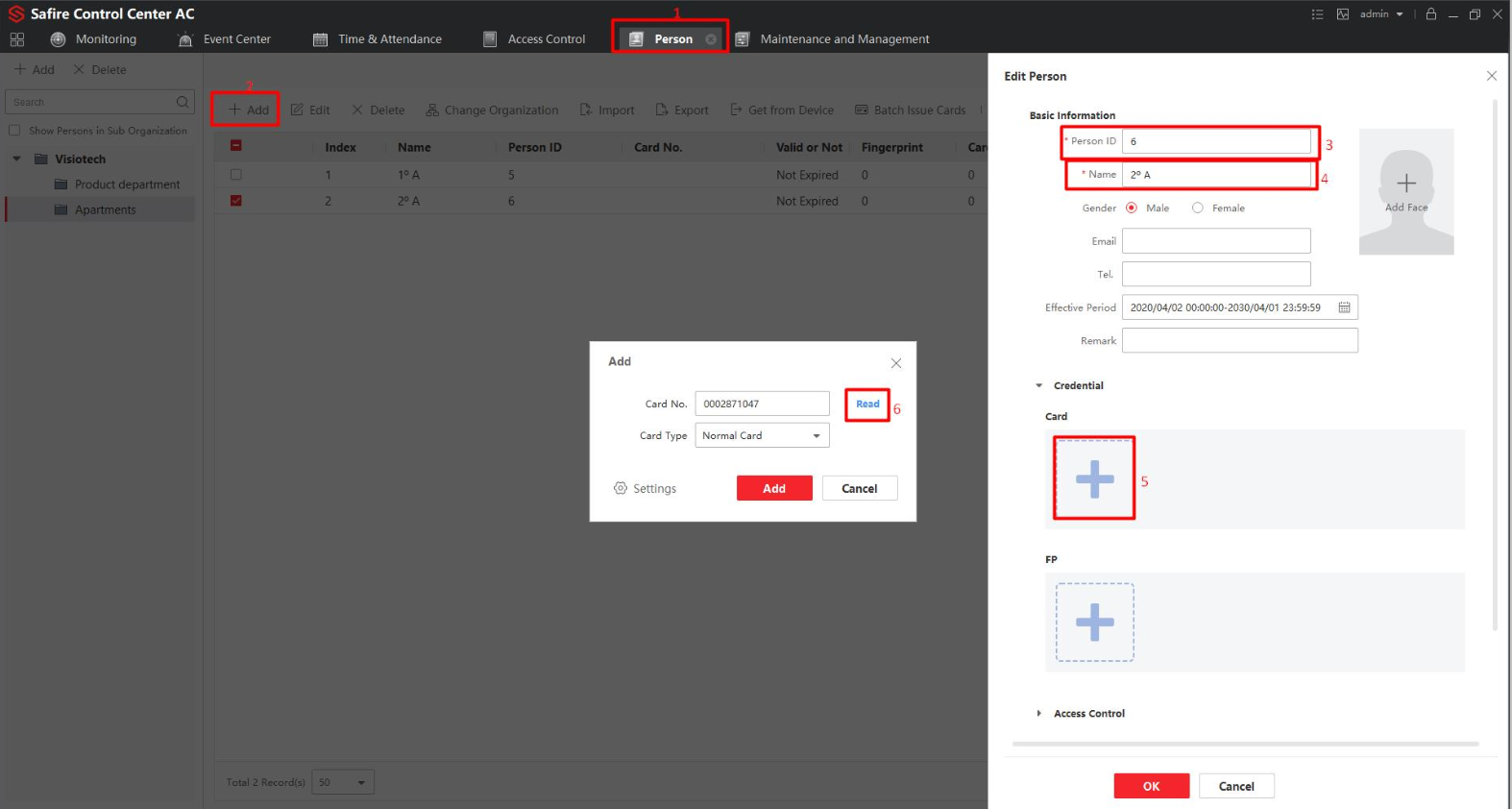

Finalmente, resta apenas começar a adicionar utilizadores a placa. Primeiro vamos criar o usuário lendo o cartão a partir do próprio módulo do cartão, ou usando algum outro tipo de leitor para especificar manualmente o número do cartão:

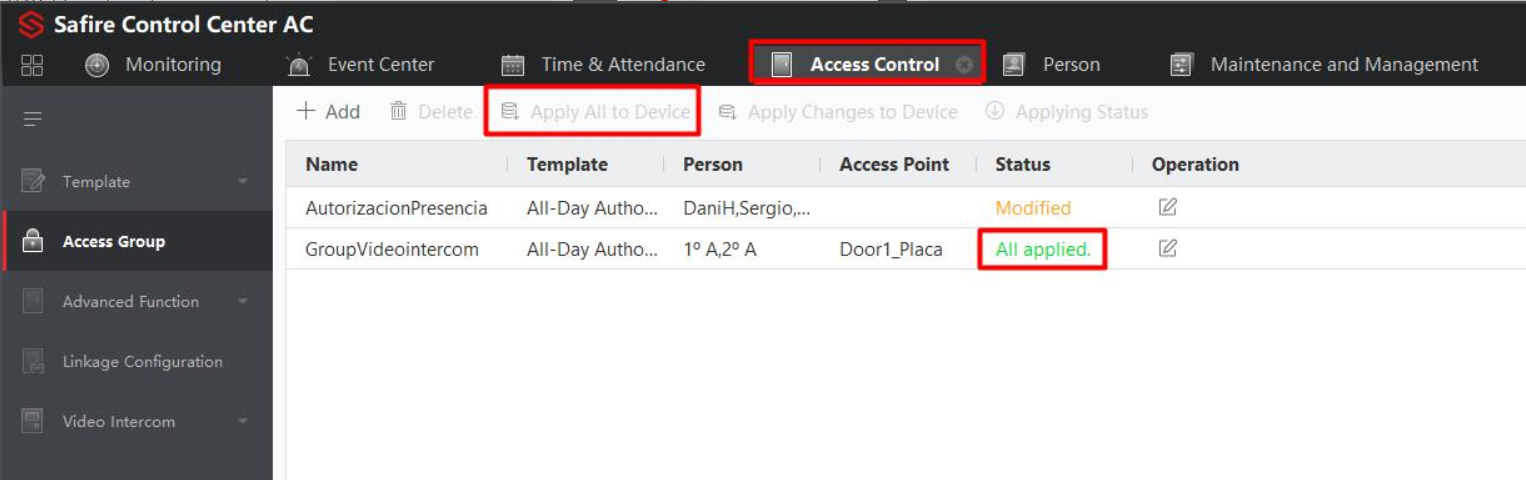

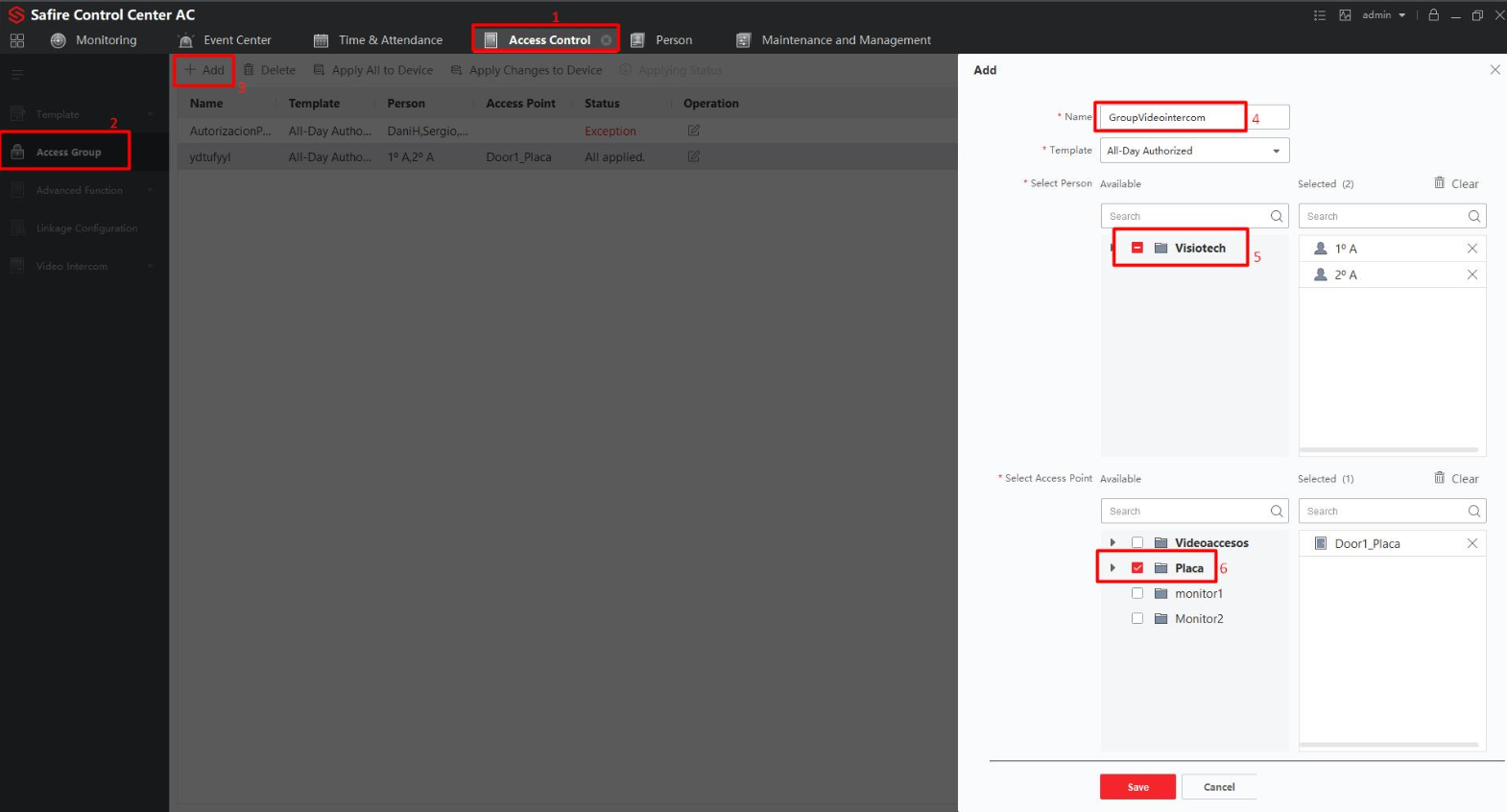

Então enviaremos o usuário para a placa:
Com estes passos temos o utilizador carregado e o cartão pronto a usar.
