Neste FAQ vamos conhecer os detalhes da controladora antimanipulação SAFIRE SF-AC2101-WR. Com ela obteremos mais segurança tanto nos controles CCAA como nos videoporteiros, já que a informação é transmitida de forma codificada e se o controlador não for acessível do exterior não poderemos sabotá-la, como é possível com as saídas de relé acessíveis do exterior.

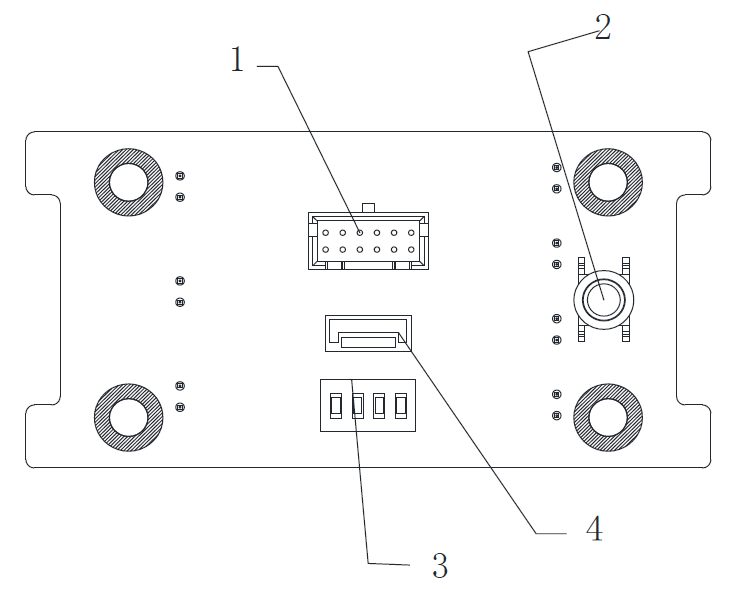

VISTA TRASEIRA
1 - Interface de cablagem RS485, fonte de alimentação, LED de controlo, etc.
2 - Tamper antimanipulação
3 - DIP Switch
4 - Interface Wiegand

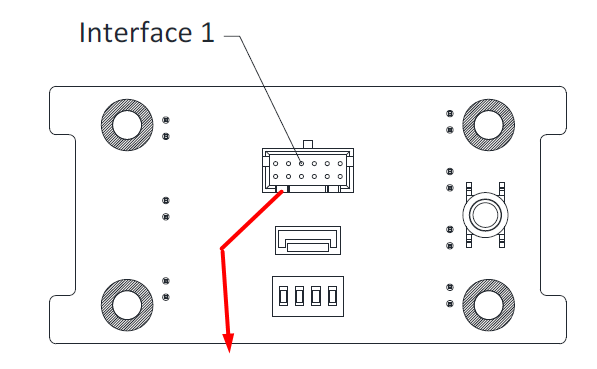

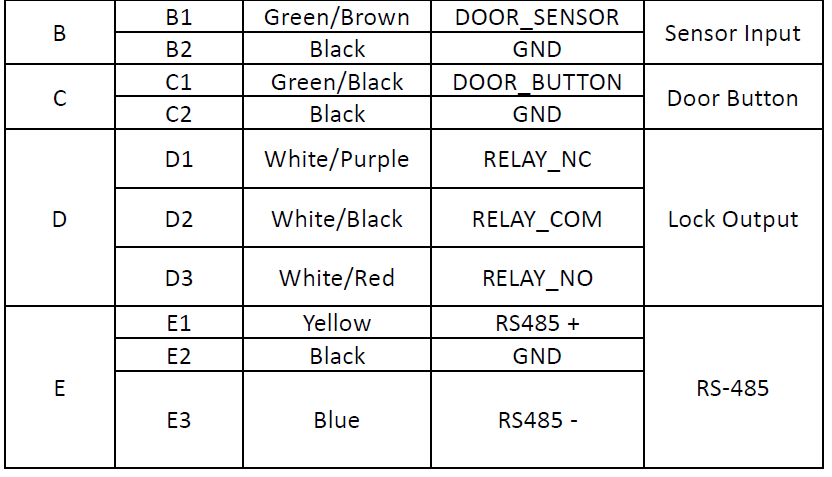

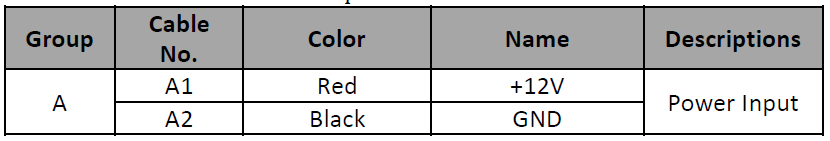

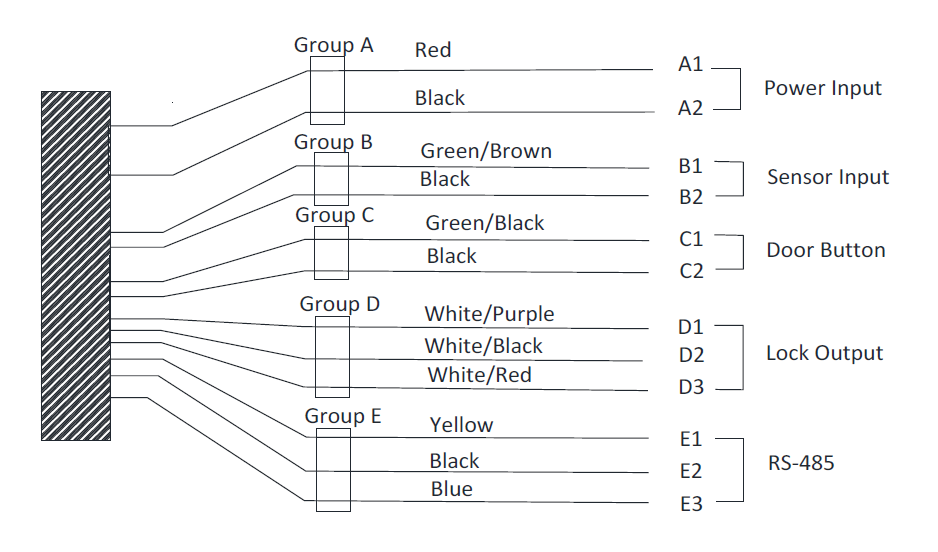

Interface de cablagem RS485, fonte de alimentação, LED de controlo, etc.

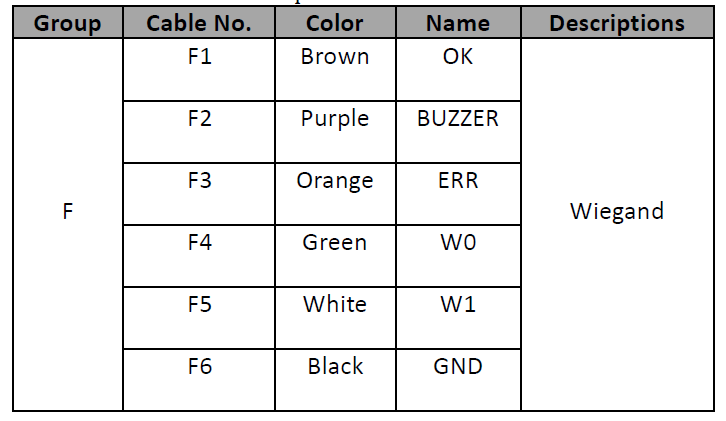

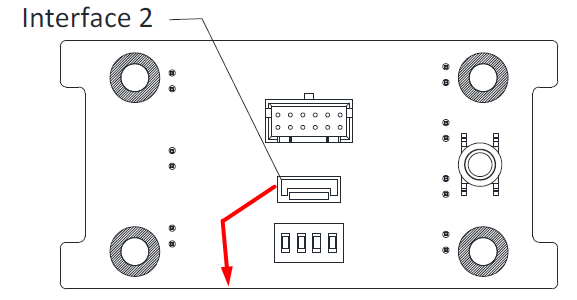

Cablagem da interface Wiegand
DIP Switch
Introdução do DIP Switch
O número de interruptores DIP da esquerda para a direita é de 1 a 4.
Representa 0 em modo binário
Representa 1 en modo binario
CONFIGURAÇÃO
Toda a configuração deve ser feita no painel externo do videoporteiro ou no controlo de acesso do software do Safire Control Center.
Temos de atribuir o ID 1 a controladora, para isso só temos de ligar o dip-switch 1 e desligar os outros tris dip-switches.

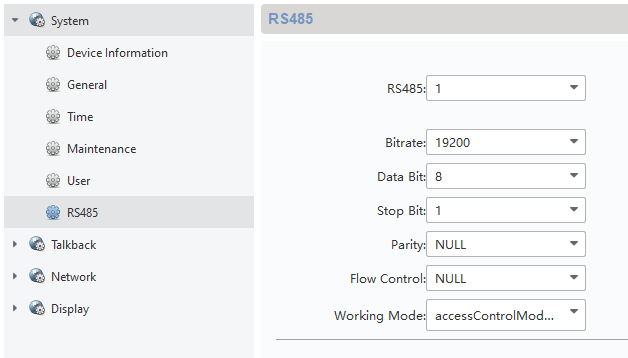

Depois temos de alterar a configuração RS485 da placa do videoporteiro no Safire Control Center..
Reiniciando os dispositivos, podemos ver como agora na tela nos dará 2 botões de desbloqueio. O tempo de abertura do relé da controladora é o mesmo que o relé da placa.

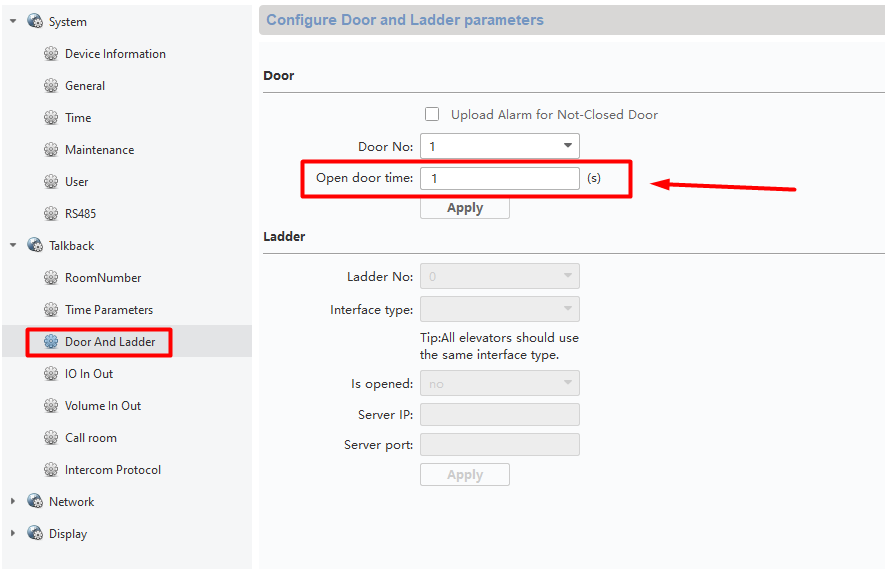

Teríamos de ajustar o tempo a partir da opção abaixo:
Além disso, anexamos o manual completo do dispositivo.
