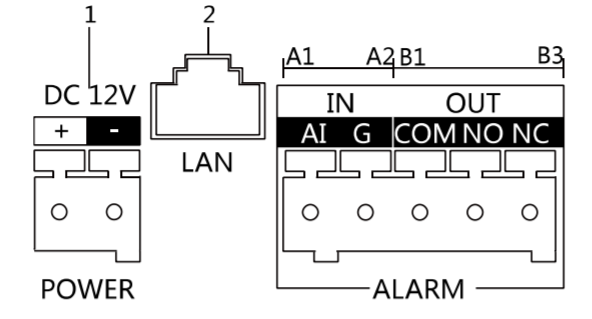

1. TERMINAIS E INTERFACES
1 - 12 VDC Entrada de alimentação
2 - Interface de Rede (PoE IEEE802.3af)
A1 - Entrada de Alarme
A2- GND
B1-Comun
B2- NO (Conexão de Fechadura tipo "Strike")
B3 - NC (Conexão de Ventosa Eletromagnética)

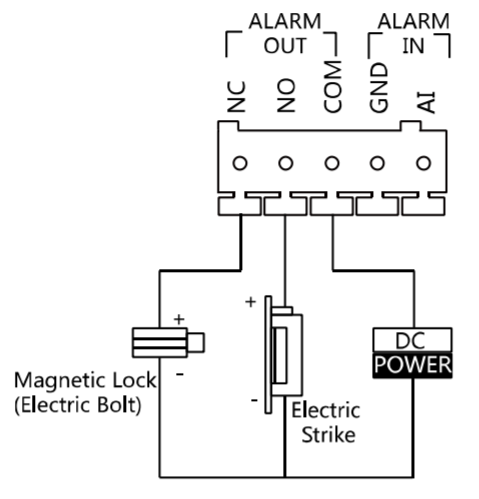

2. CABLAGEM FECHADURAS
A saída de alarme NC/COM é configurada por padrão para conectar ventosas eletromagnéticas.
A saída de alarme NO/COM é configurada por defeito para conectar fechaduras eléctricas/abreportas eléctricos.
Para ligar a fechadura eléctrica, é necessário configurar a saída do terminal NC / COM / NO para o modo desejado, aberto ou fechado, através do Safire Control Center ou a partir do Web Browser.
3. CONTACTO MAGNÉTICO
Para ligar um contacto magnético, é necessário configurar a entrada do terminal AI para ser o "Door Status" através do Safire Control Center ou a partir do Web Browser.
Na opção Entrada de alarme, podes configurar o modo de Input como: Desactivado, Botão Saida, Door Status e Personalizado.

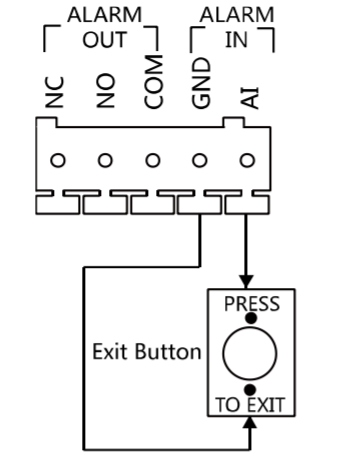

4. BOTÃO DE SAÍDA
Para ligar o botão de saída, é necessário configurar a entrada do terminal AI como botão de saída, através do Safire Control Center ou do Web Browser.
5. DISPOSITIVO DE ALARME COM FIO
Para conectar um dispositivo de alarme com fio, a entrada do terminal AI deve ser configurada como CUSTOM, através do Safire Control Center ou a partir de um navegador Web.
