De Safire Smart recorders ondersteunen het toevoegen van Dingtian DT-Rxx relaismodules, vanaf versie 1.4.14
Bevestig altijd als eerste stap dat de recorder is bijgewerkt naar de nieuwste firmwareversie en werk deze indien nodig bij en zet hem daarna terug naar de fabrieksinstellingen om latere fouten te voorkomen.
CONFIGURATIE VAN DE DT-Rxx
Op de modules moet een voorafgaande configuratie worden uitgevoerd voordat ze aan de NVR's worden toegevoegd. De standaardgegevens zijn:
- IP - 192.168.1.100
- Gebruiker - admin
- Wachtwoord: admin

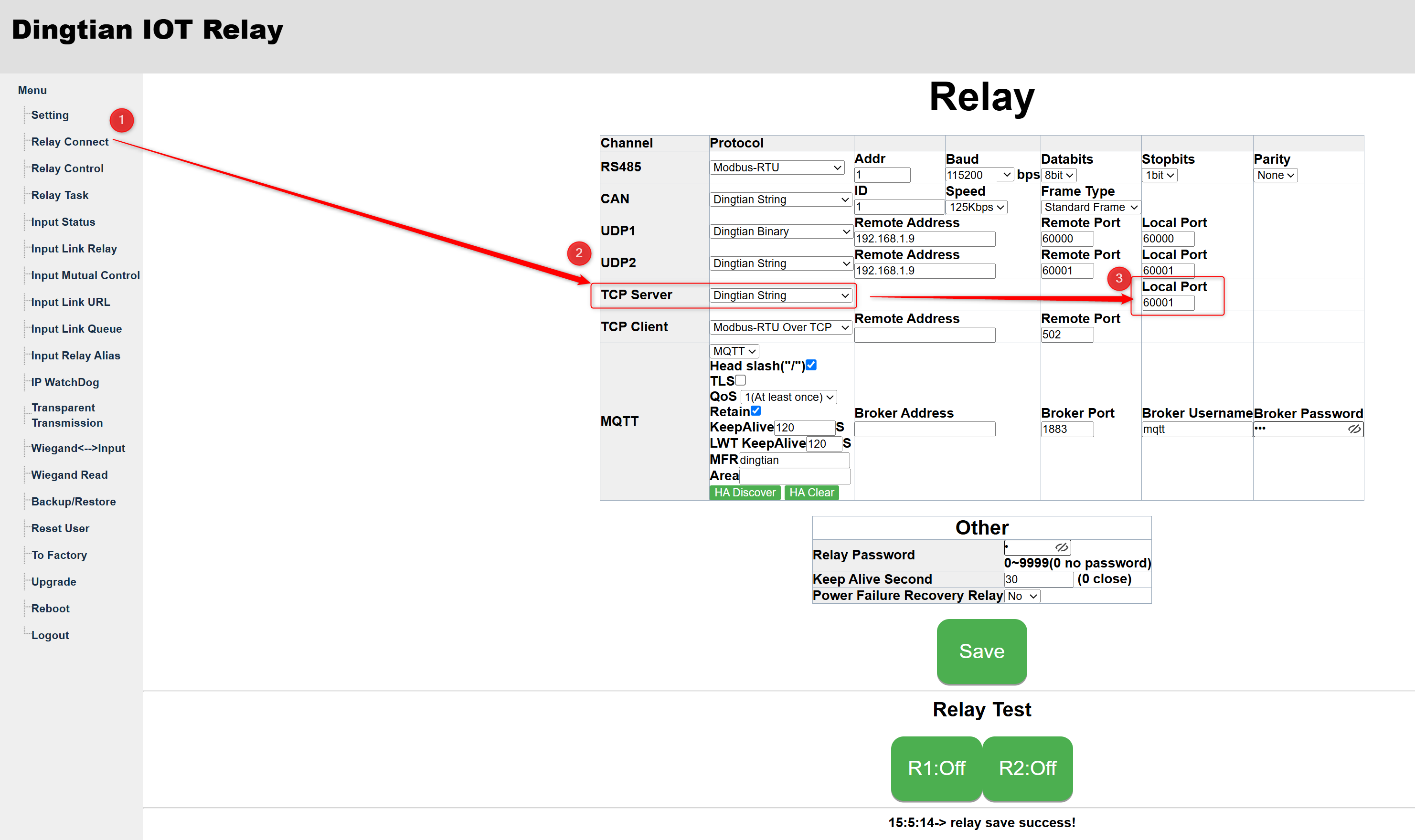

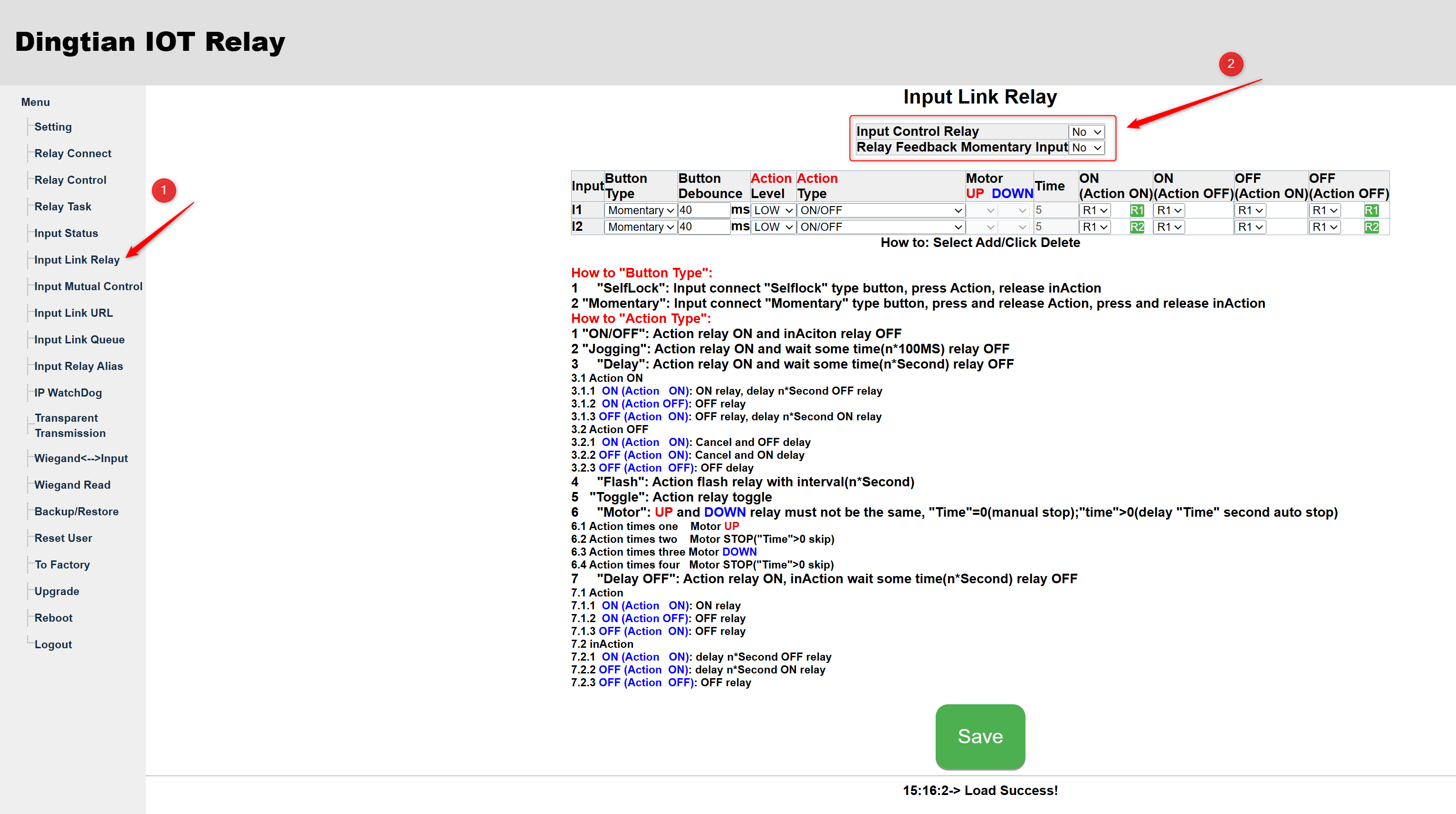

De twee wijzigingen die moeten worden doorgevoerd zijn de volgende:
TOEVOEGEN VAN DE DT-Rxx AAN DE NVR SAFIRE SMART

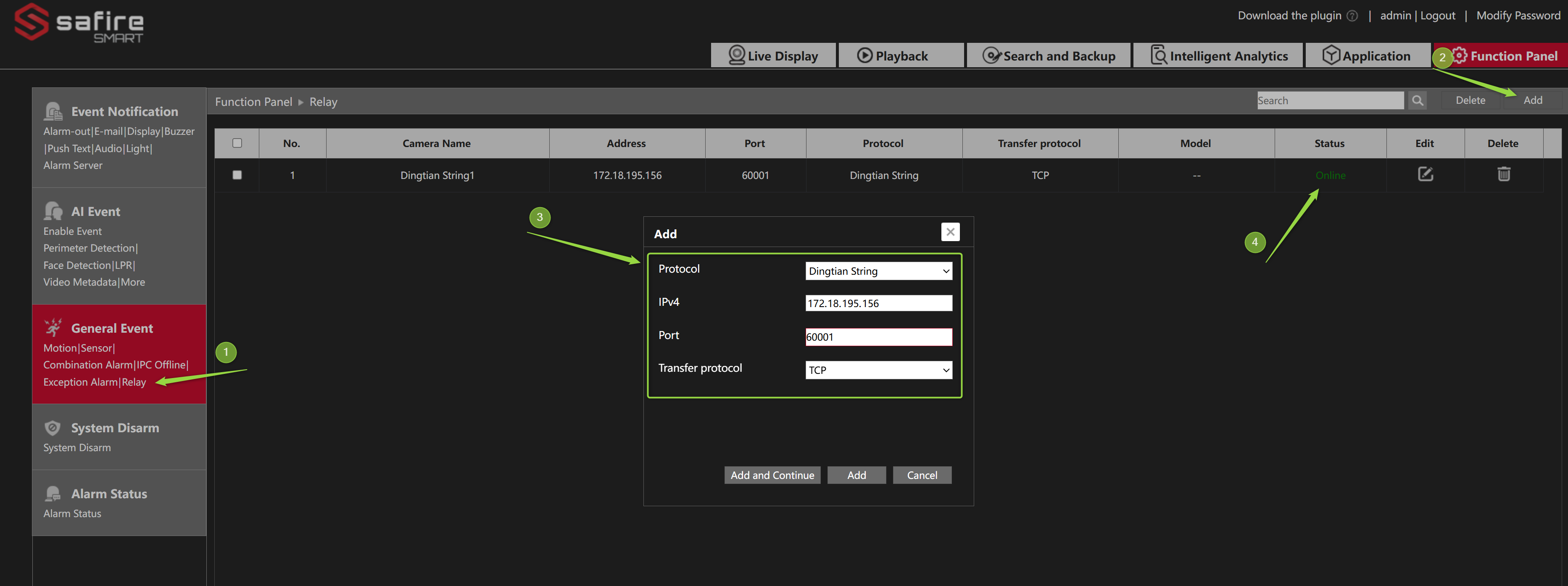

Om deze toe te voegen, gaat u naar de sectie Relay waar u Dingtian String selecteert en het IP-adres en de poort van de module invoert.
Wanneer deze online is, kunnen zowel bij de alarm ingangen als bij de uitgangen de module-ingangen en -uitgangen worden gezien en geselecteerd voor configuratie. In dit geval is het een DT-R002 met 2 ingangen en 2 uitgangen, wat ook in de NVR zal verschijnen.
Deze ingangen en uitgangen kunnen worden geconfigureerd zoals de eigen relais van de NVR.

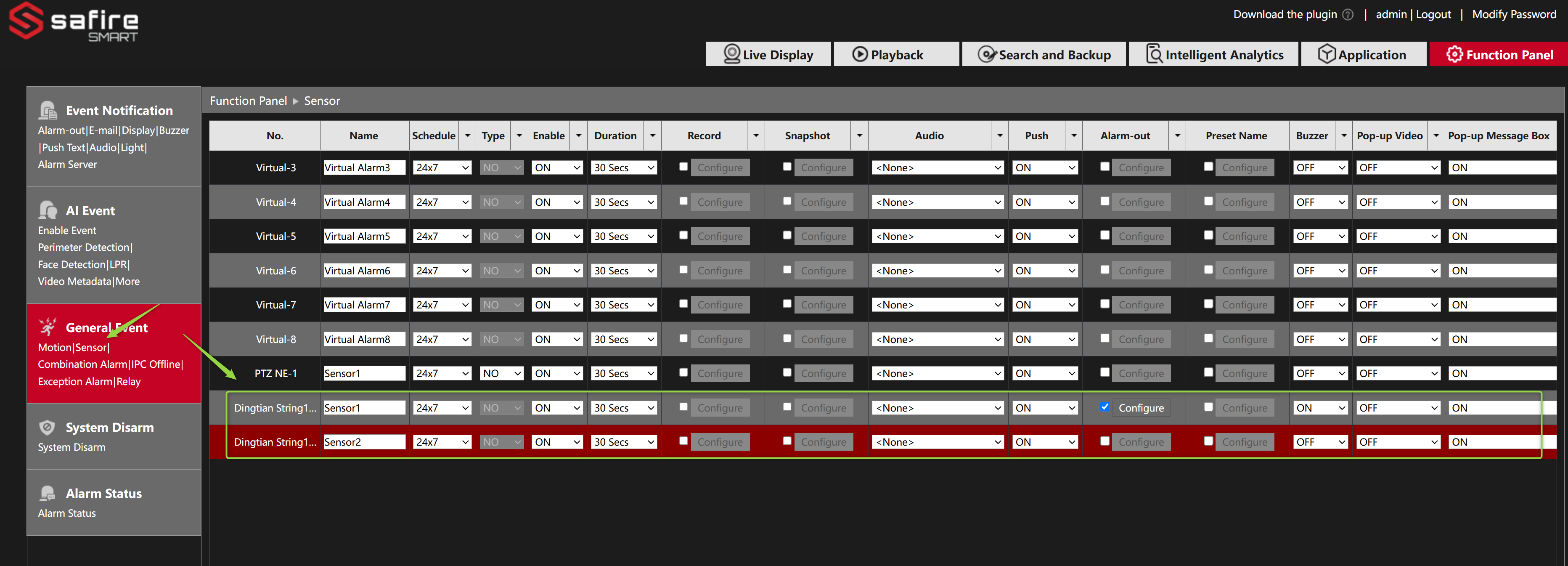

- Alarm ingangen

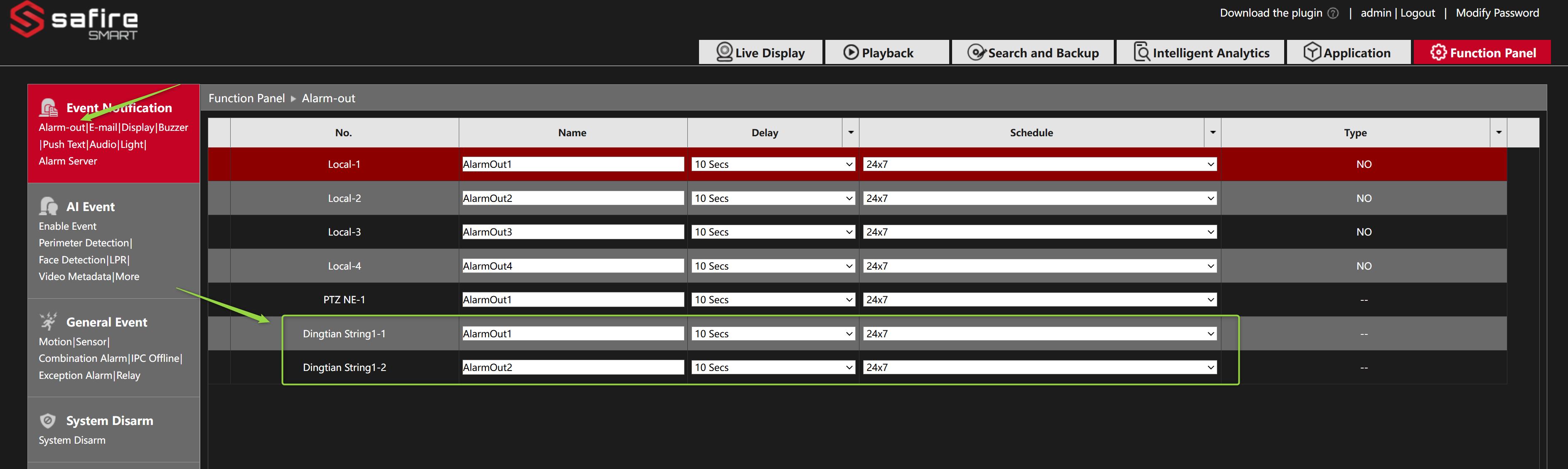

- Alarm uitgangen
CONFIGURATIE VAN DE UITGANGEN OP BASIS VAN ALARMEVENTEN
Zodra de module is toegevoegd en online staat, kunnen de alarm ingangen worden geselecteerd om acties uit te voeren alsof het de eigen ingang van de NVR betreft, zoals opnemen, een pushmelding sturen, een e-mail verzenden, enzovoort.
Wat betreft de relaisuitgangen, deze kunnen worden geselecteerd om te activeren bij elk alarm event, bijvoorbeeld een lijnoverschrijding, waardoor zowel de relaisuitgangen van de NVR, de camera's of de DT-R willekeurig gebruikt kunnen worden.

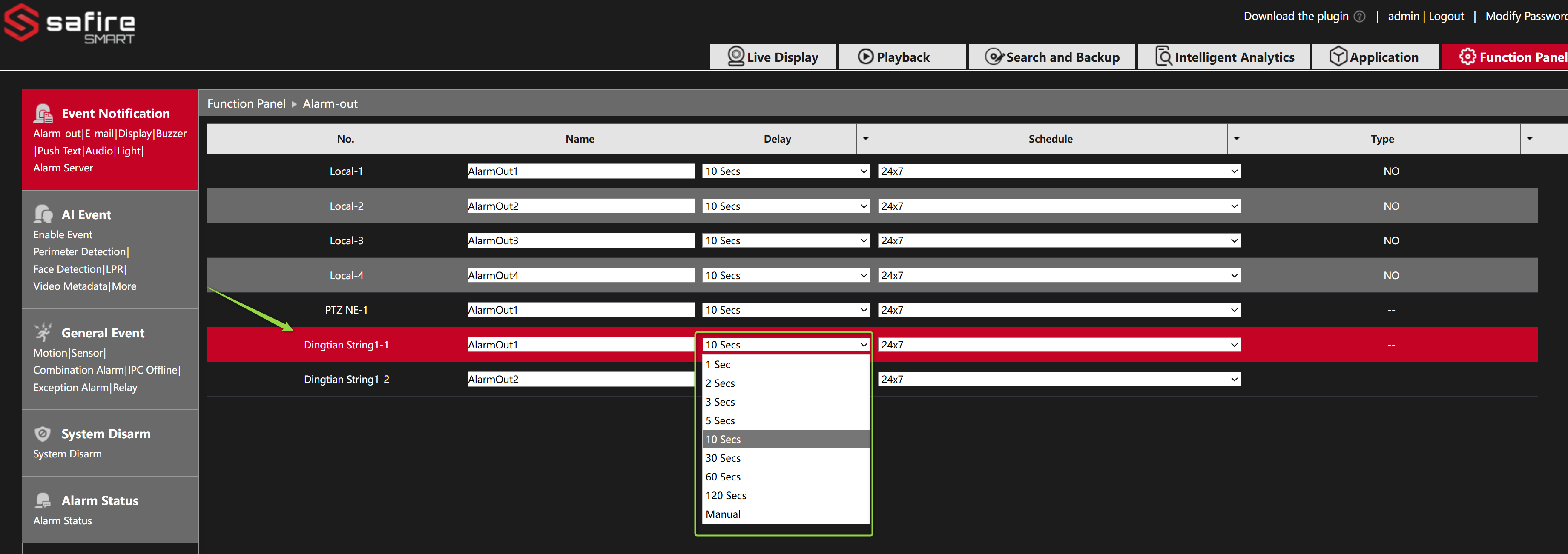

In de configuratie van de alarmuitgangen wordt de activatietijd van het relais ingesteld, standaard 10 seconden.
Vervolgens moet rekening worden gehouden met het feit dat de tijd dat een relais actief blijft de tijd is dat het event actief is (standaard 20 seconden) plus de geconfigureerde tijd van de relaisuitgang (10 seconden), waardoor het relais na het event 30 seconden actief blijft. Als binnen die 30 seconden opnieuw events optreden, blijft het relais actief. Daarom moeten zowel de seconden van de relaisuitgang als van het event worden bepaald.

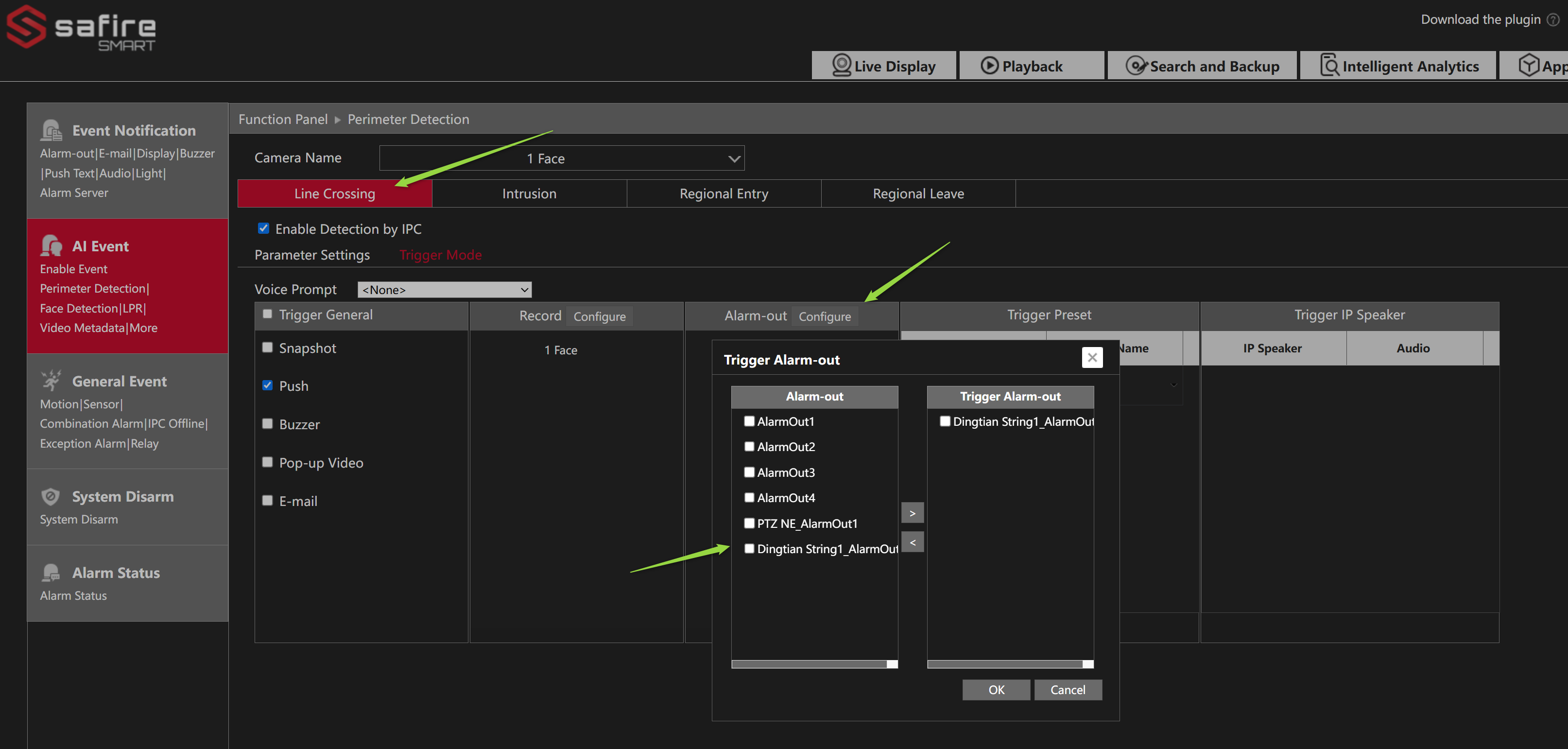

Tot slot hoeft u alleen nog binnen de Triggers te specificeren dat u de relaisuitgang van de DT-R wilt activeren.
