De Safire Smart decoders hebben standaard het IP-adres 192.168.0.201, dus de eerste stap is om de pc in hetzelfde bereik te zetten om toegang te krijgen tot de webomgeving en het gewenste wachtwoord en IP-adres in te stellen.

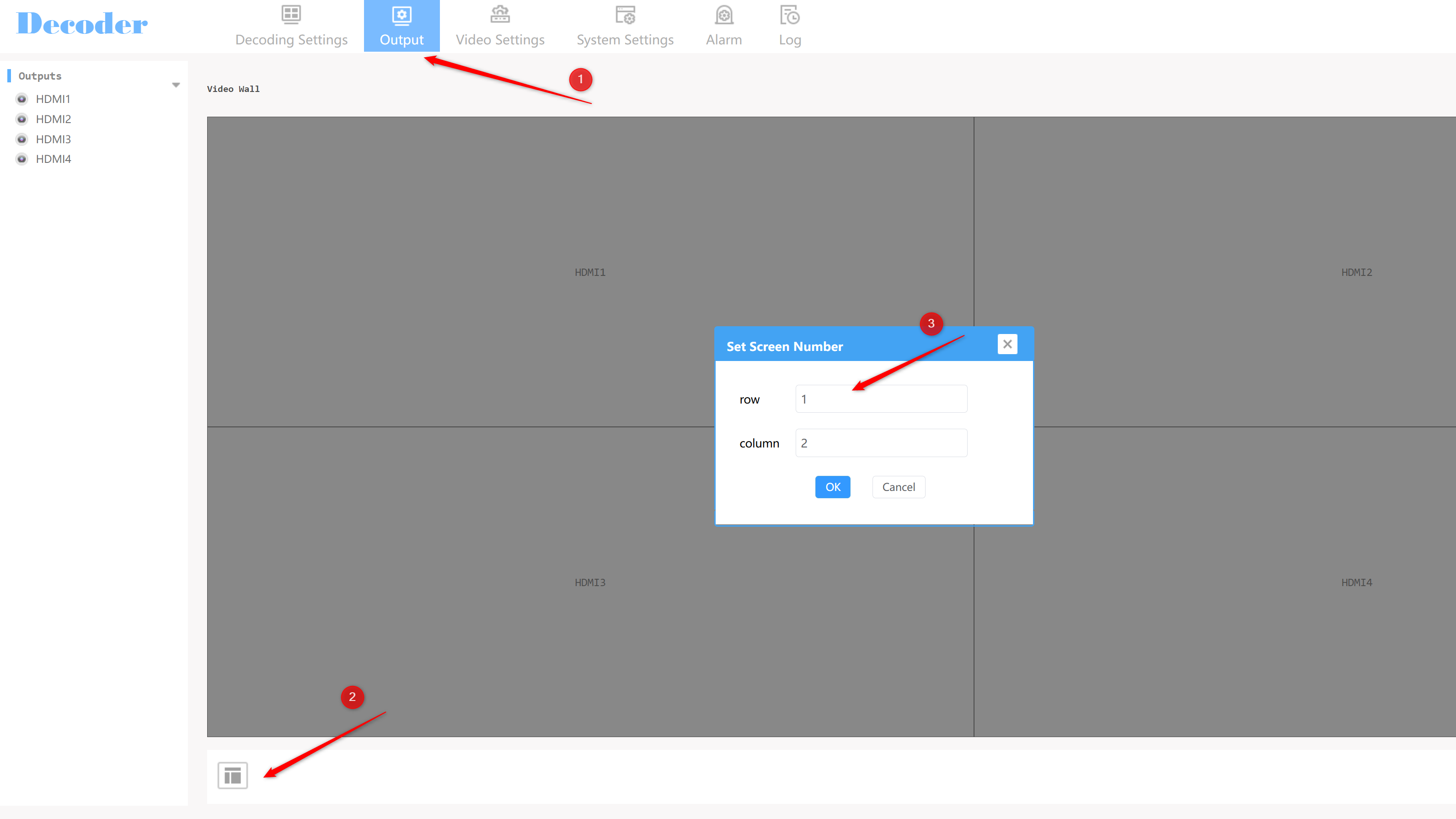

- De eerste stap is bepalen hoe de HDMI-uitgangen verdeeld worden, in welke kolommen en rijen en de posities van elk van hen:

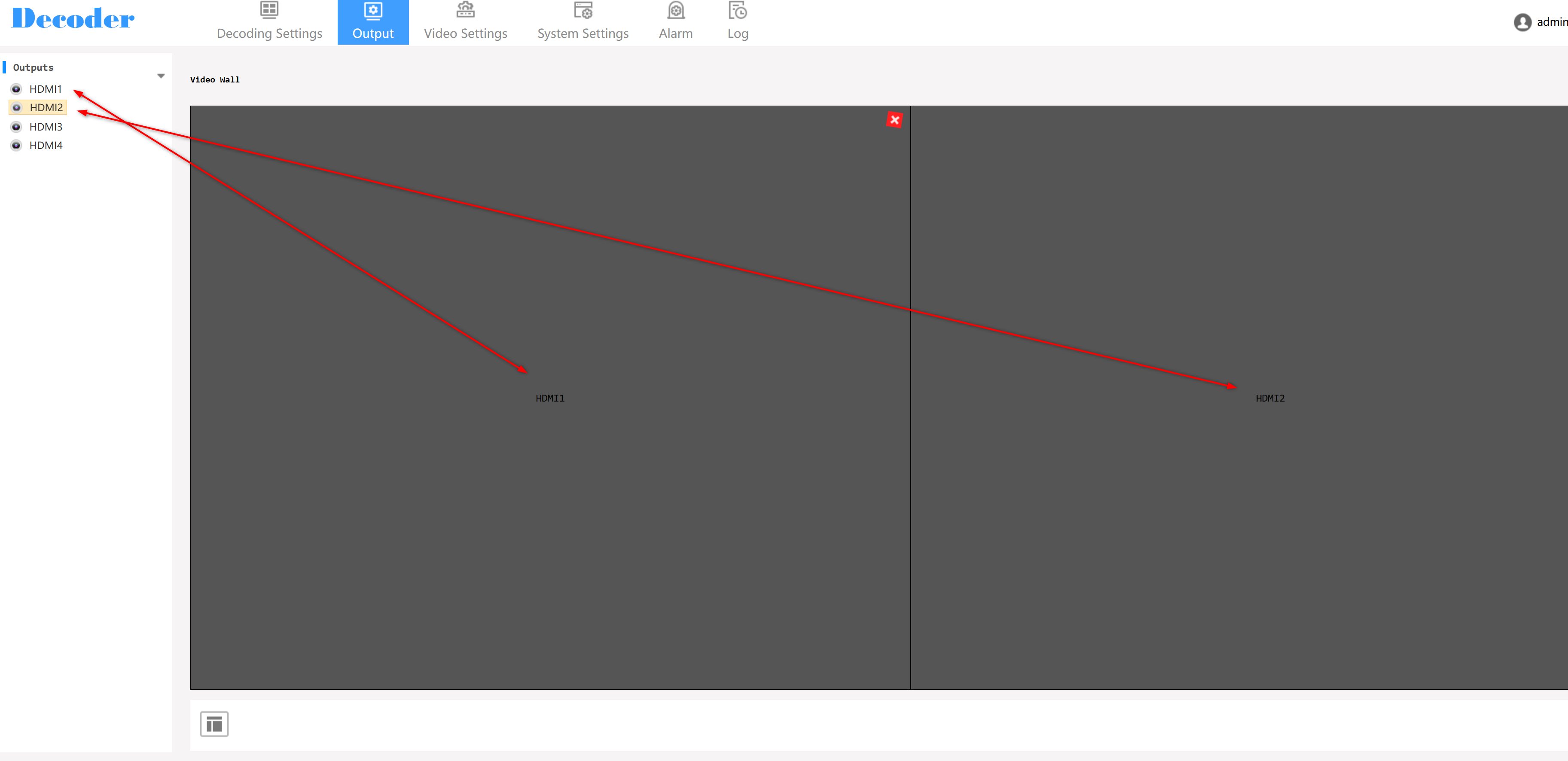

- Door de HDMI-uitgangen naar elk van de vensters van de Video Wall te slepen, wordt elk op de juiste positie geplaatst.

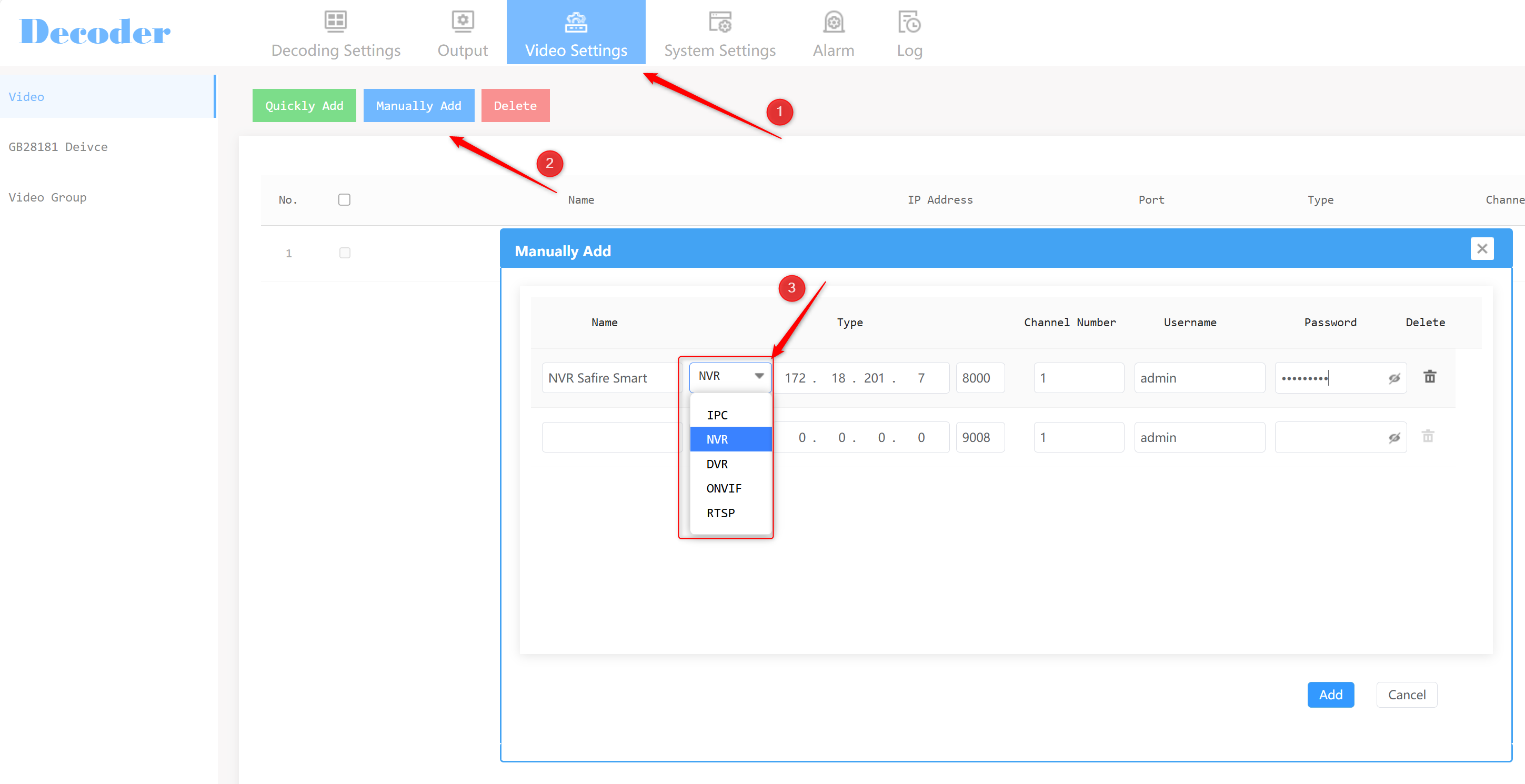

- Camera's of recorders worden toegevoegd door aan te geven wat wordt toegevoegd: IPC, NVR, Onvif-camera... Bij het toevoegen van een NVR moet het aantal kanalen worden gespecificeerd. De communicatiepoort voor Safire Smart camera's en recorders is die van de server, standaard 8000.

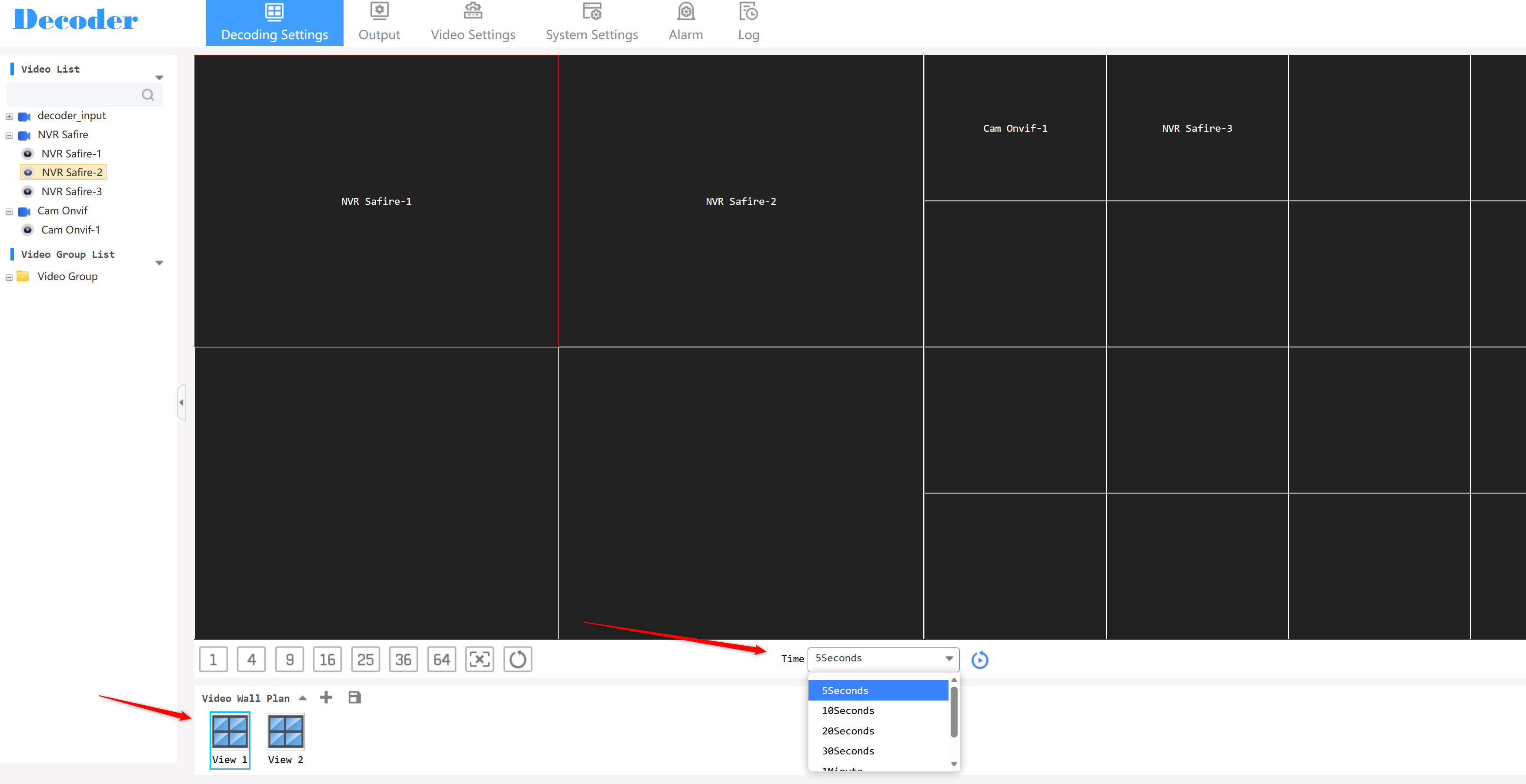

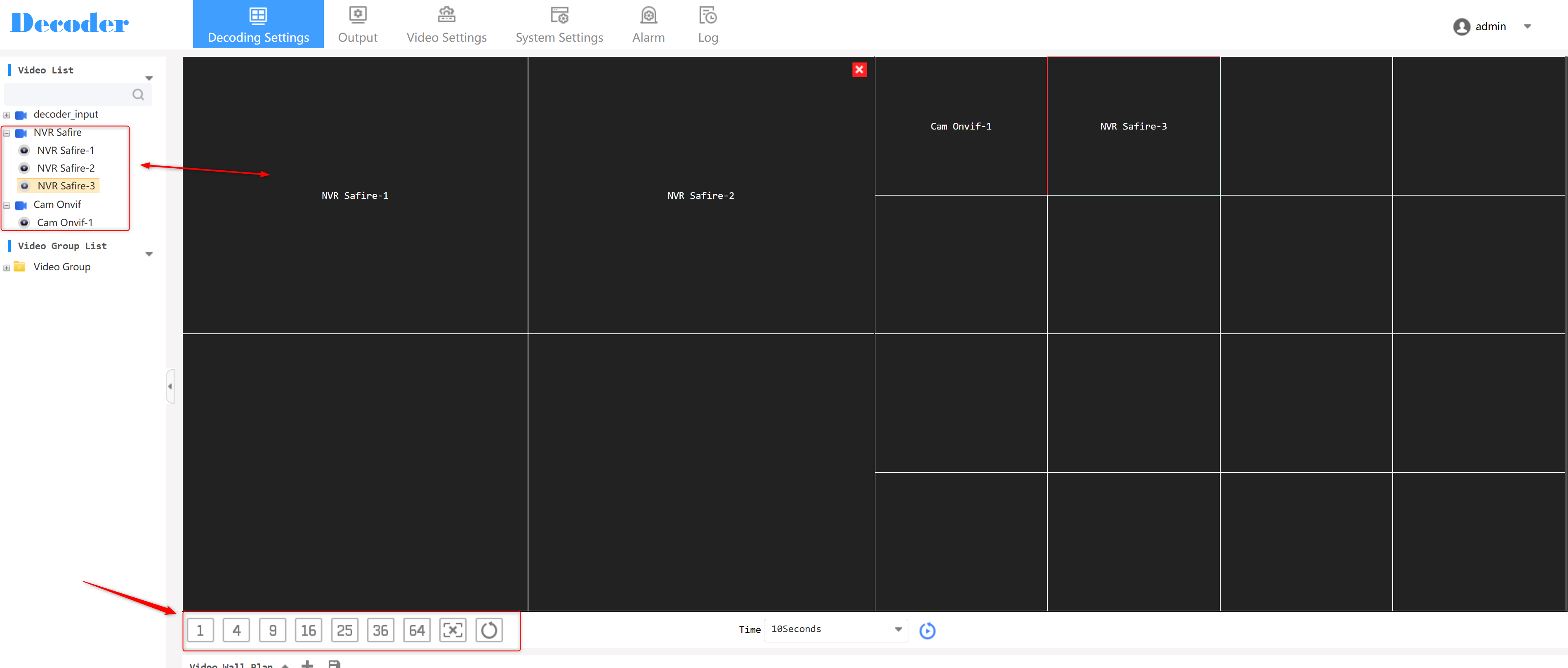

- Zodra de gewenste apparaten zijn toegevoegd, worden in het onderdeel Decoding Settings de kwadranten ingesteld voor elk van de HDMI's die in de videowall zijn geconfigureerd, en door elke camera naar de gewenste positie te slepen.

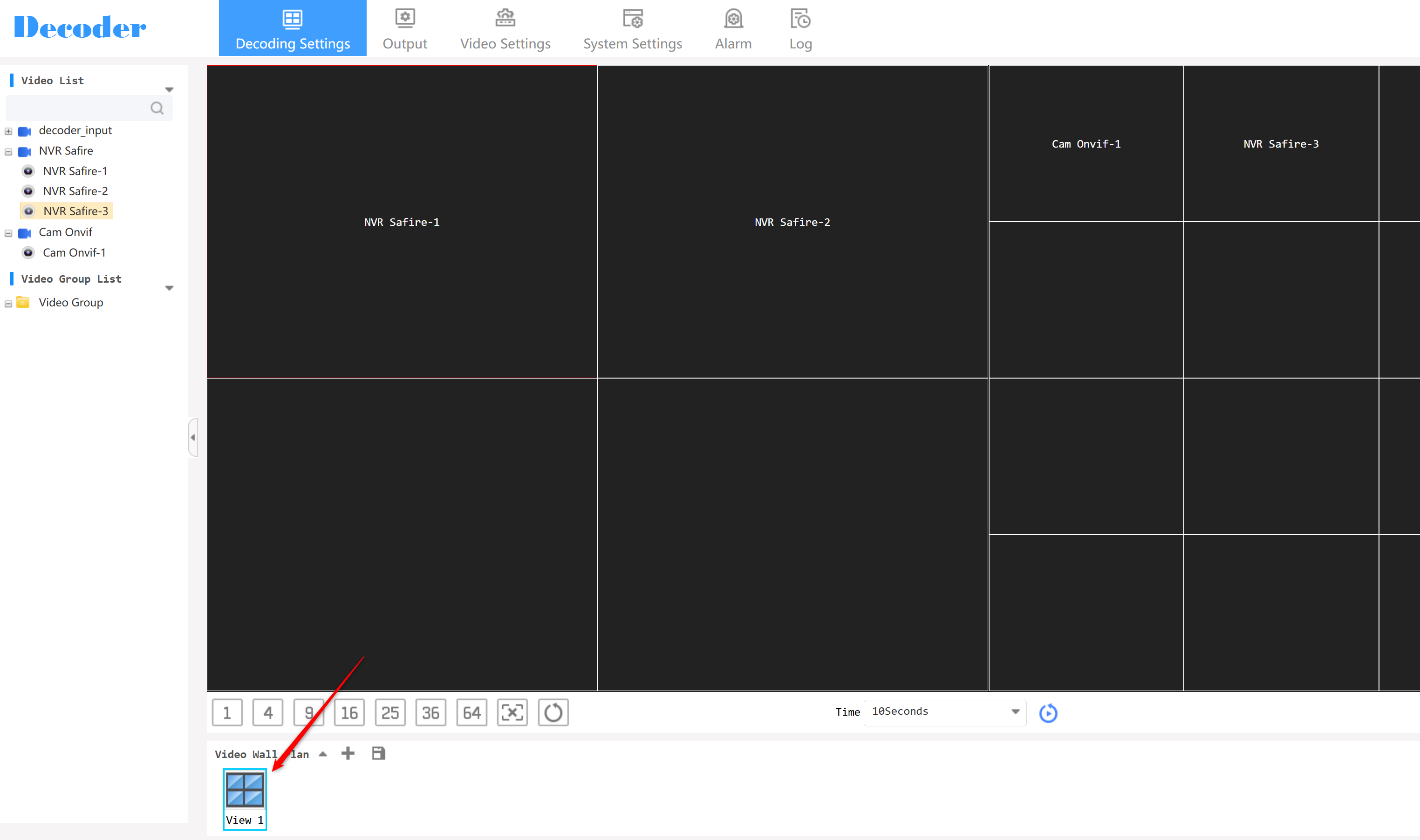

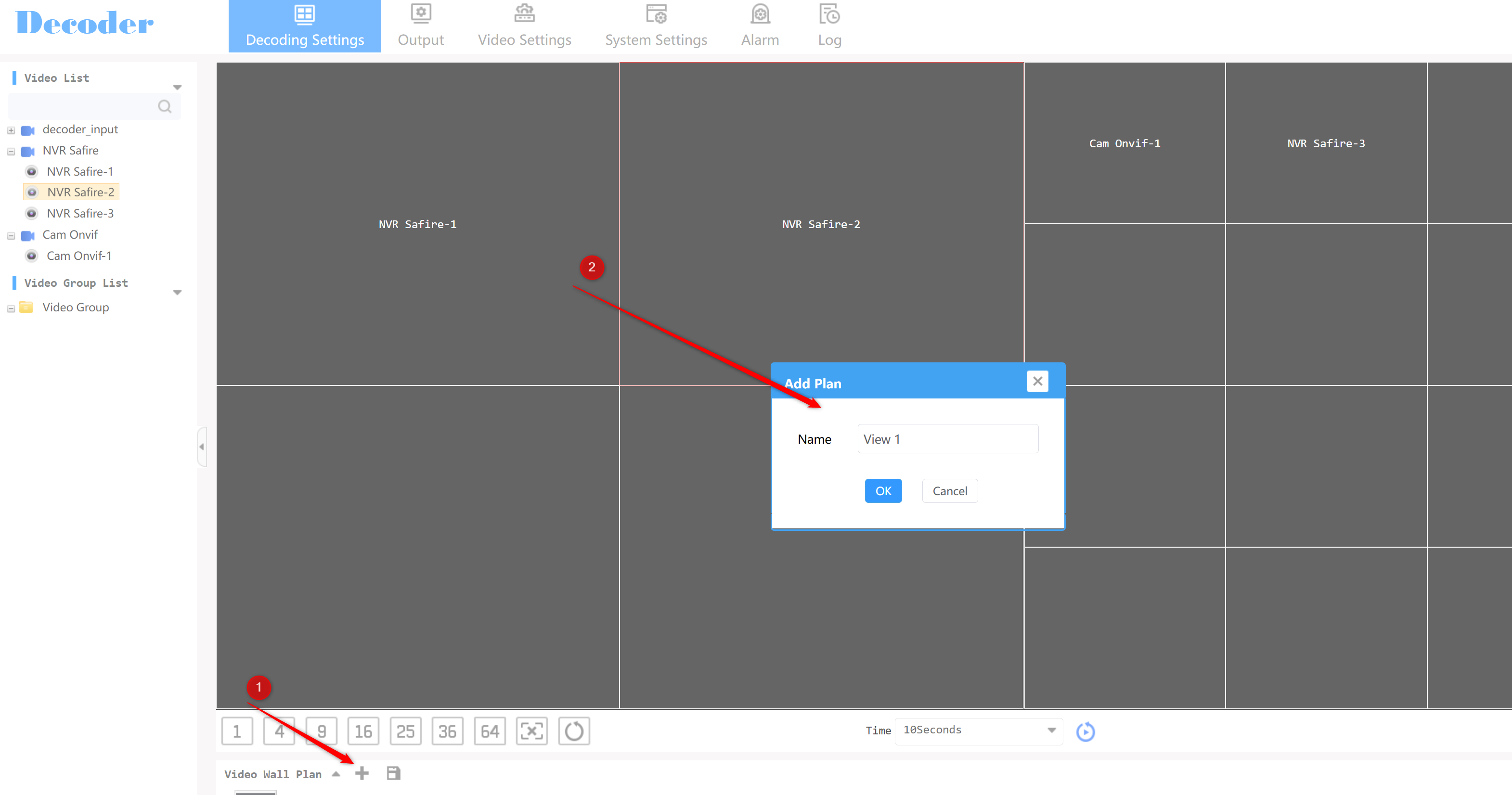

- De geconfigureerde weergaven kunnen opgeslagen worden, zodat ze later eenvoudig uitgevoerd kunnen worden.
Als alle vensters worden gesloten of de camera's van positie worden veranderd, worden bij het uitvoeren van deze weergave de camera's weergegeven op de in de weergave ingestelde posities.
- Als meerdere weergaven zijn opgeslagen, kan er automatisch omgeschakeld worden tussen deze weergaven elke X seconden. Hiervoor hoeft alleen de tijd geselecteerd te worden en op Play te worden gedrukt.

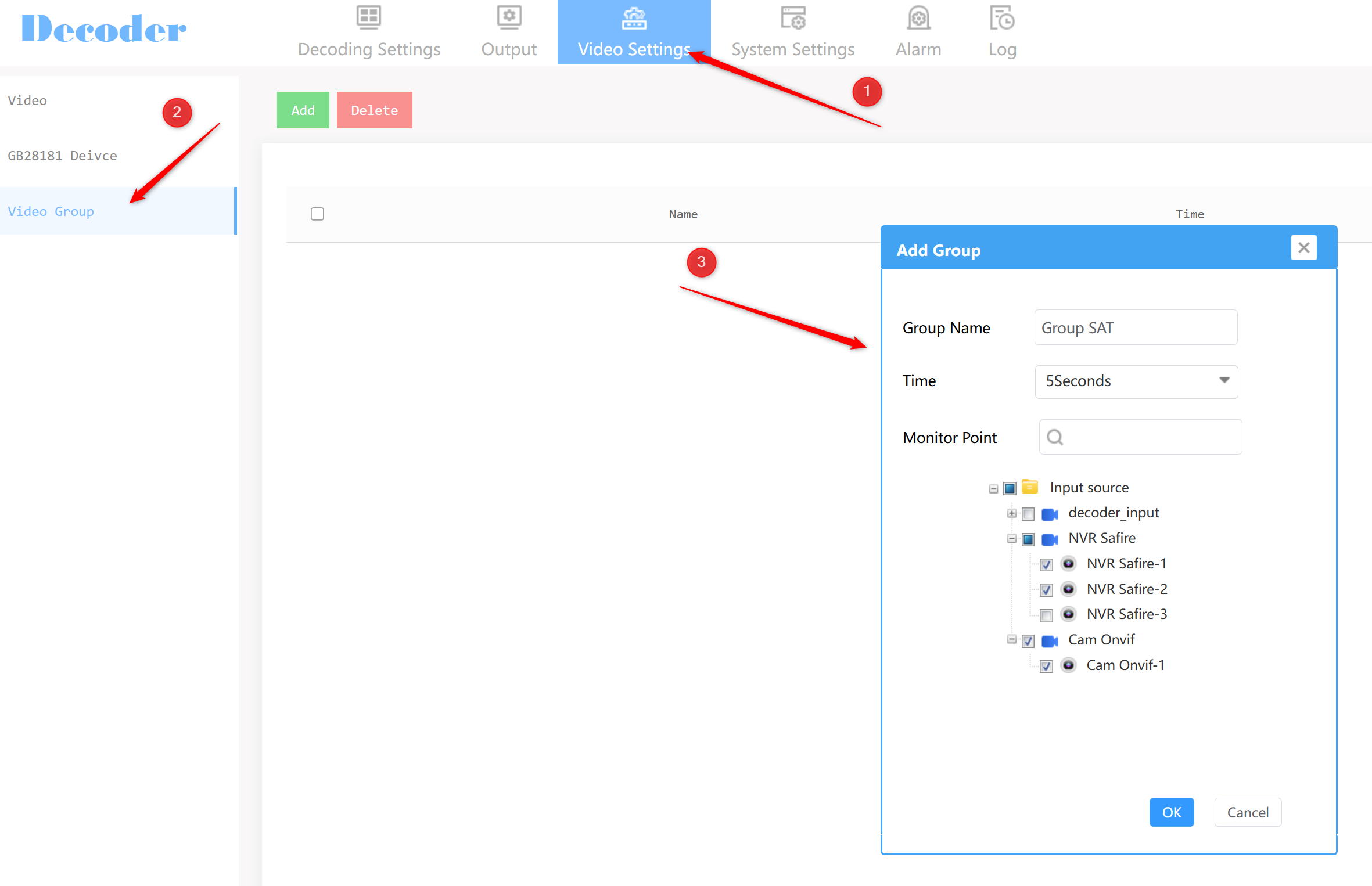

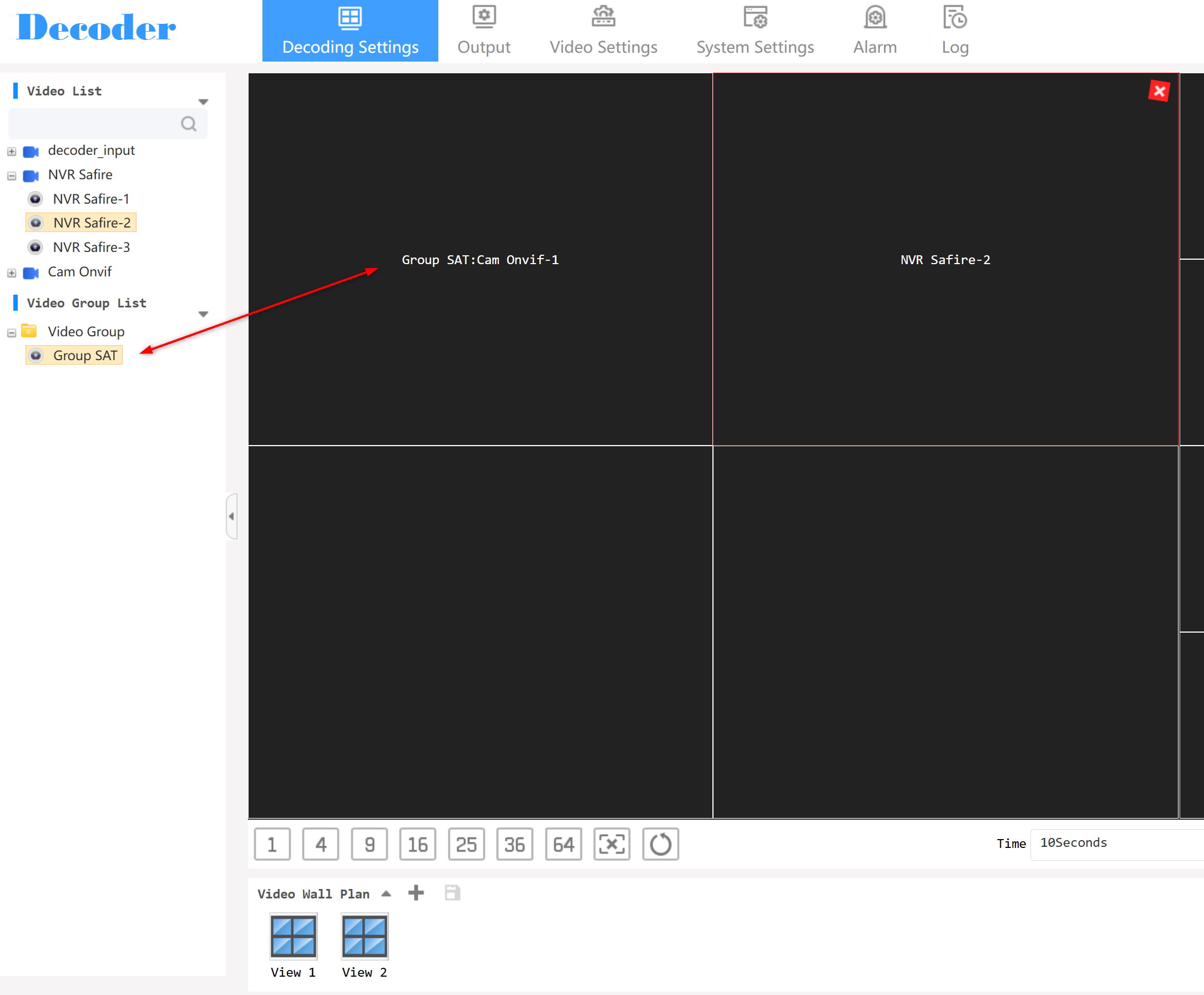

- Er kunnen ook cameragroepen worden gemaakt die elke X seconden wisselen wanneer ze worden uitgevoerd op een van de kwadranten van de VideoWall. Dat wil zeggen, als er 3 camera's in deze groep worden geselecteerd en de groep wordt uitgevoerd in een kwadrant van de videowall, worden deze 3 camera's in dat kwadrant achtereenvolgens weergegeven.
Integratie met Safire Smart VMS-platform

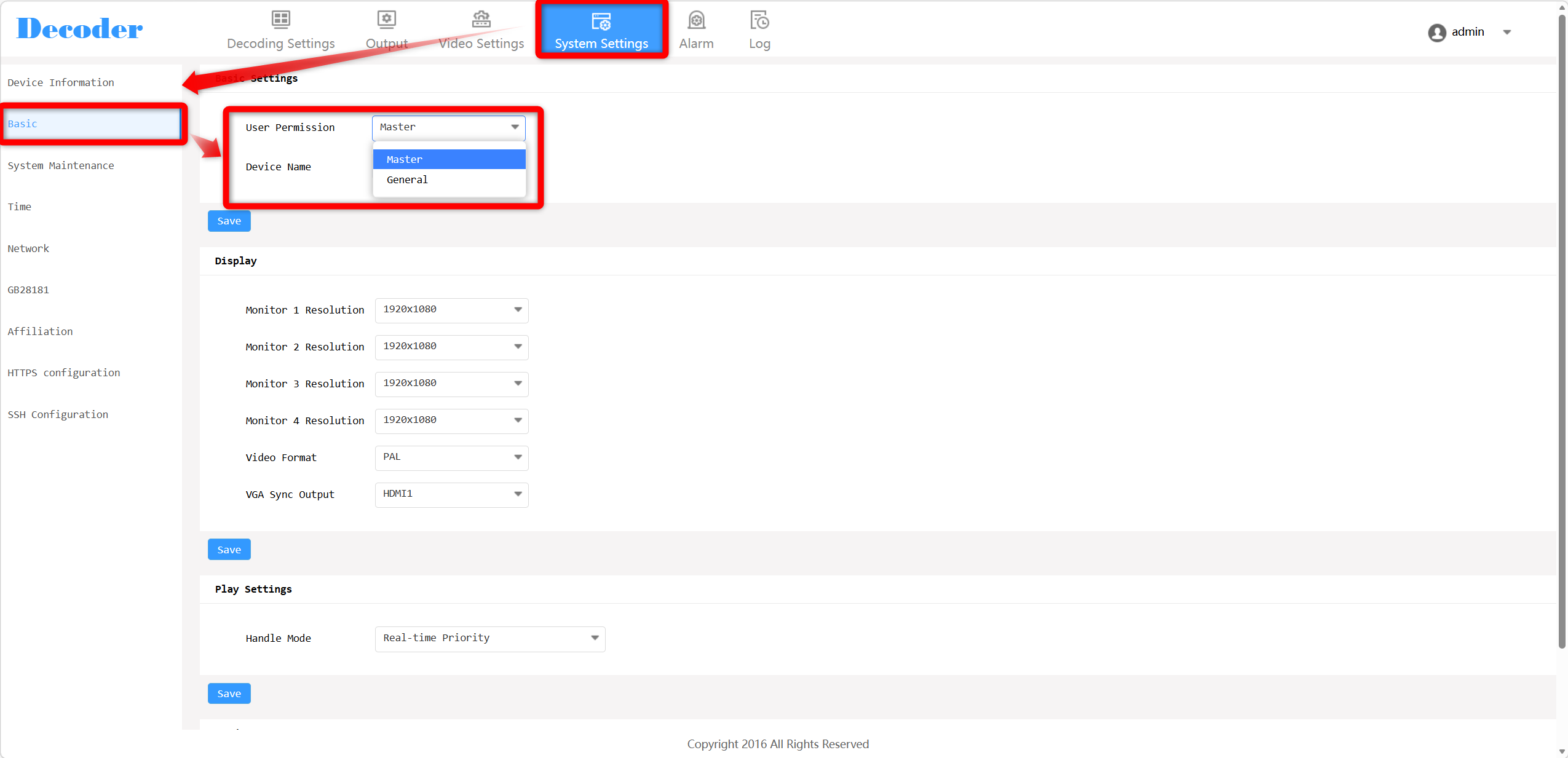

- De decoder wordt ingesteld in Meester-modus.
- De netwerkconfiguratie wordt ingesteld (het IP-adres moet in hetzelfde subnet zijn als de VMS-server; standaard dataport: 8888).

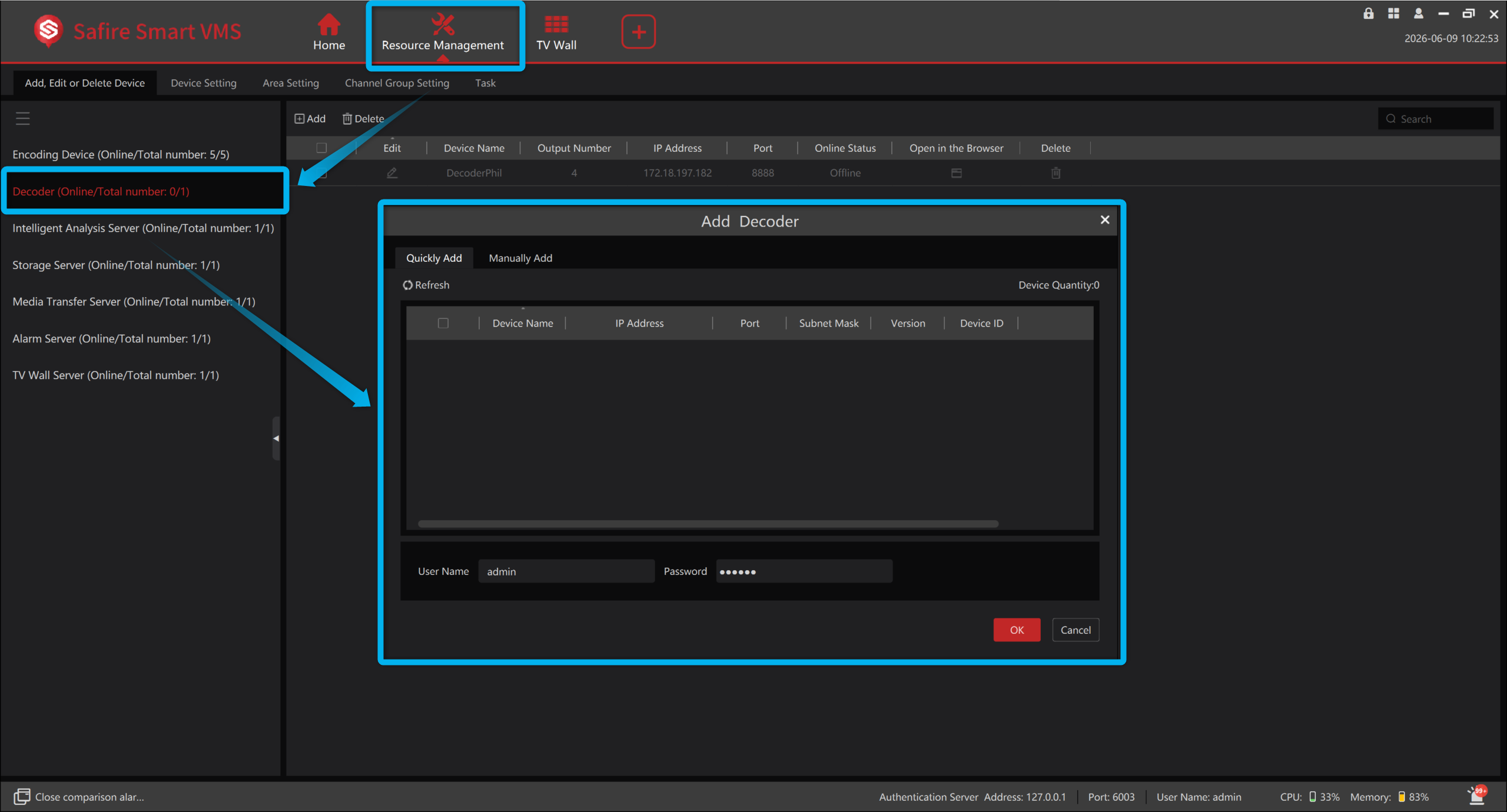

- In VMS: Apparaat toevoegen > Decoder selecteren > snel toevoegen of handmatig toevoegen > IP en poort invoeren.
- TV Wall beheer > TV Wall toevoegen > decoder koppelen > online status controleren.
Opmerking: Zolang de decoder niet gekoppeld is aan een TV Wall, wordt deze als offline weergegeven.

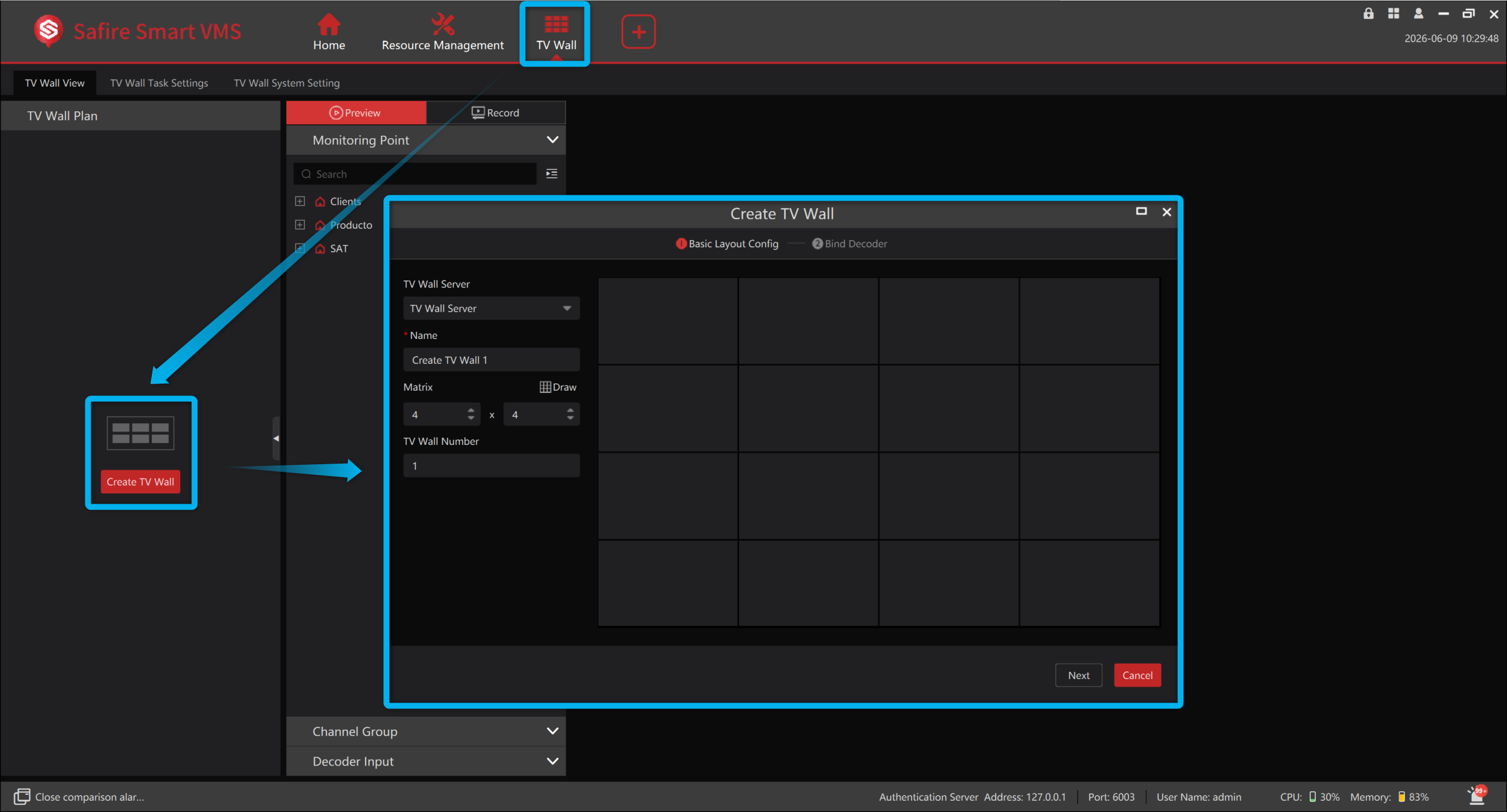

TV Wall aanmaken
- Ga naar Start > TV Wall beheer > TV Wall bewerken.
- Selecteer een TV Wall-server en klik op de knop aanmaken.
- Stel de naam van de TV Wall, het weergavematrix en het nummer van de TV Wall in.
- Klik op [Tekenen] om het ontwerp handmatig te tekenen.

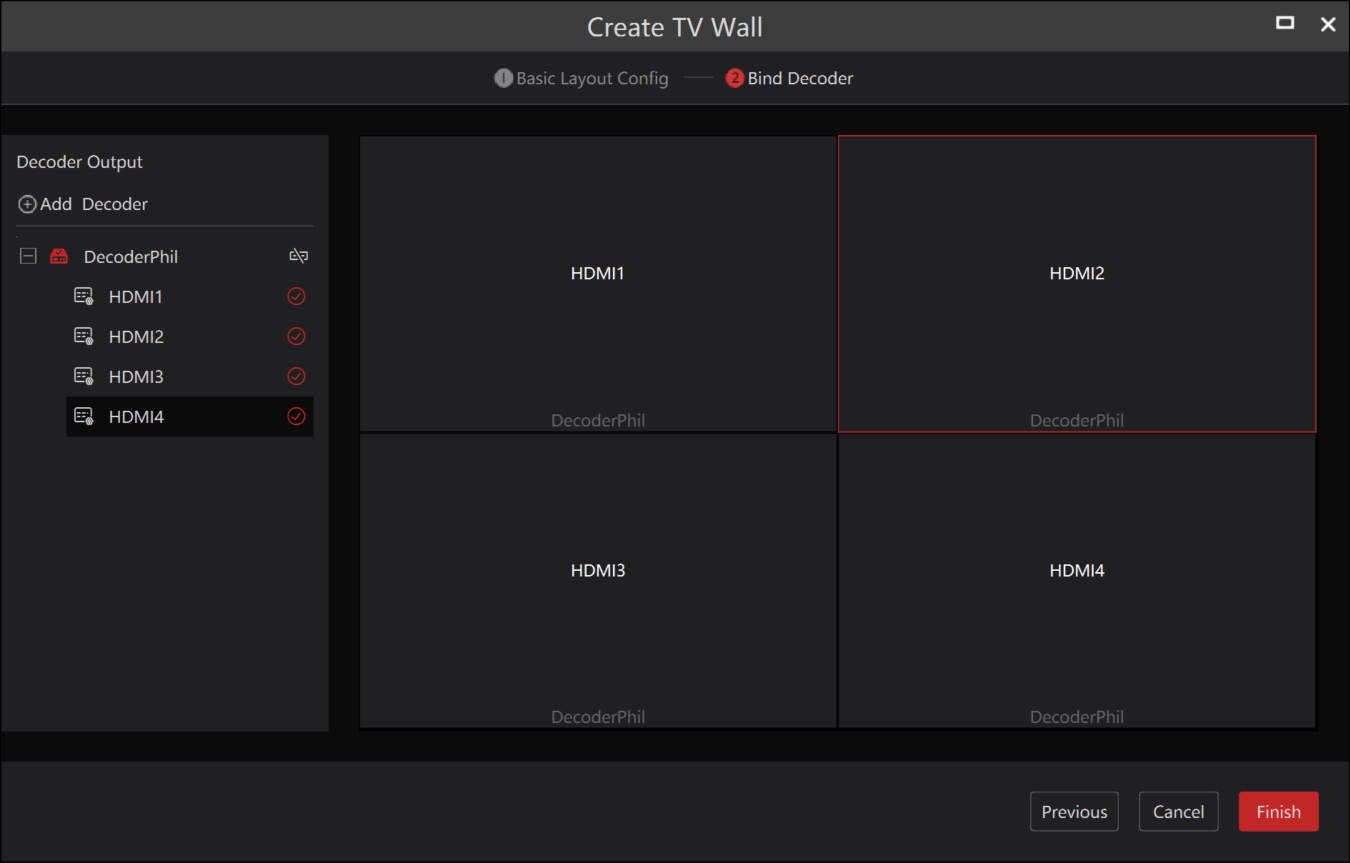

Decoders en uitgangen koppelen aan een TV Wall
- Klik op [Volgende] om de interface voor het koppelen van de decoder te openen.
- Klik op + naast een decoder in de linker lijst om deze te koppelen.
- Als er geen decoders verschijnen, klik dan op de directe link om naar de interface voor het toevoegen van een decoder te gaan en voeg er eerst een toe.
- Wacht enkele seconden op de verbinding — de uitgangen verschijnen onder de naam van de decoder zodra deze verbonden is.
- Sleep een uitgang naar een venstervak om deze te koppelen.
- Klik op [Voltooien] om op te slaan.
TV Wall Plan aanmaken

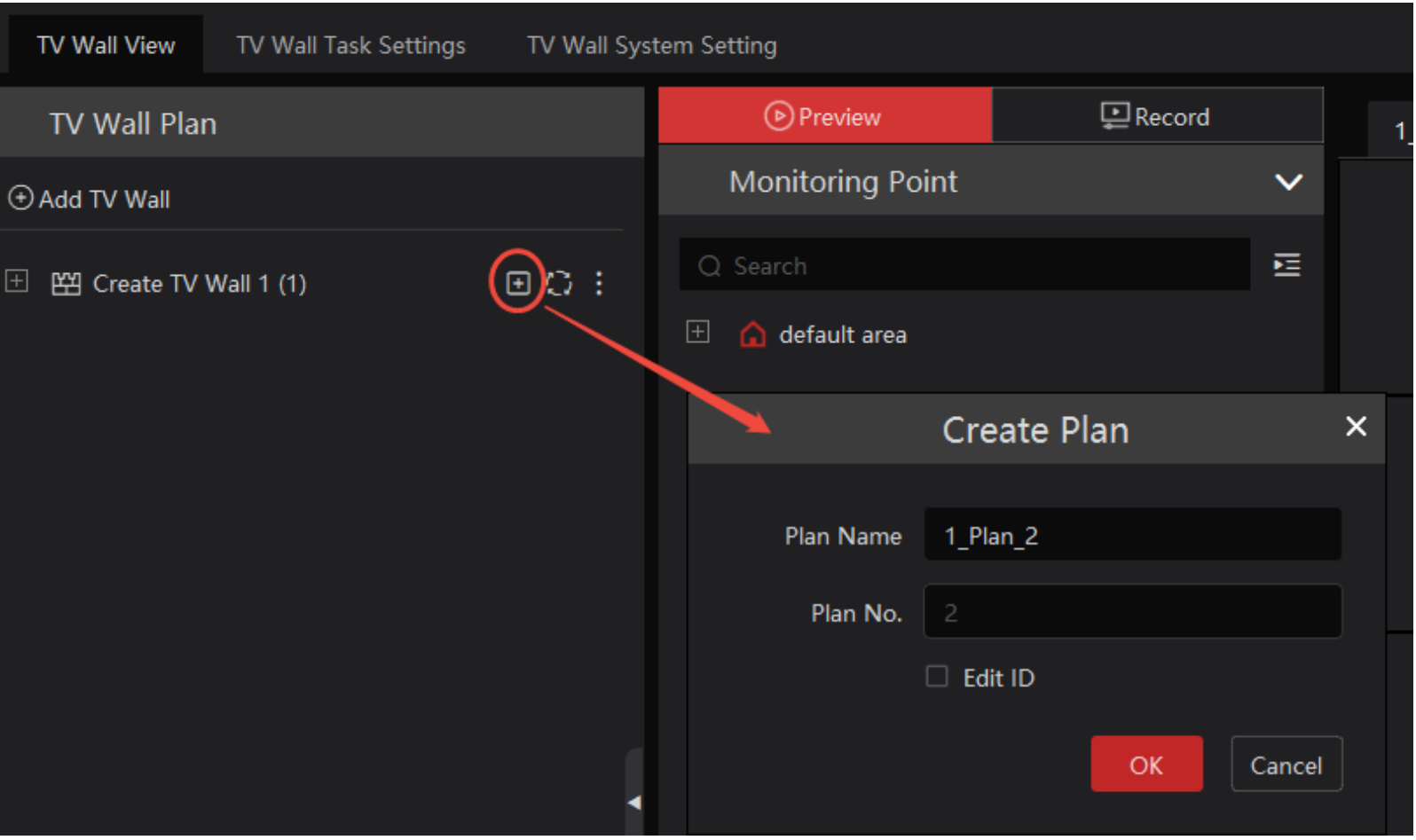

Klik naast de naam van de TV Wall of op [Plan aanmaken] om een nieuw plan voor de aangemaakte TV Wall te maken.

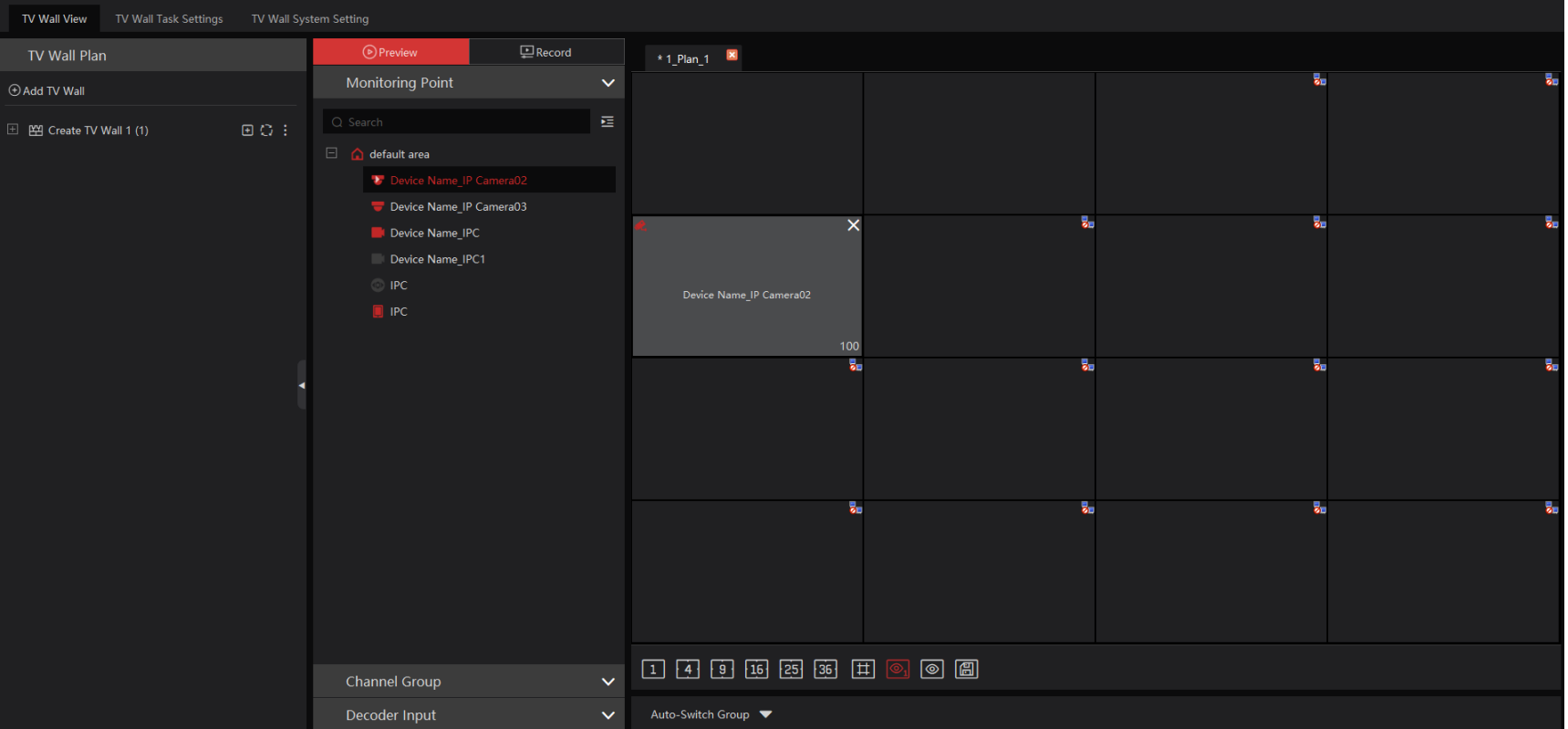

Een decoderingsplan configureren en weergeven op de TV Wall
- Dubbelklik op een plannaam om deze te laden in het linker venster.
- Sleep bewakingspunten naar de overeenkomstige vensters om de decodering te starten.
- Klik op Opslaan om het plan op te slaan.
Automatische Wisselgroep

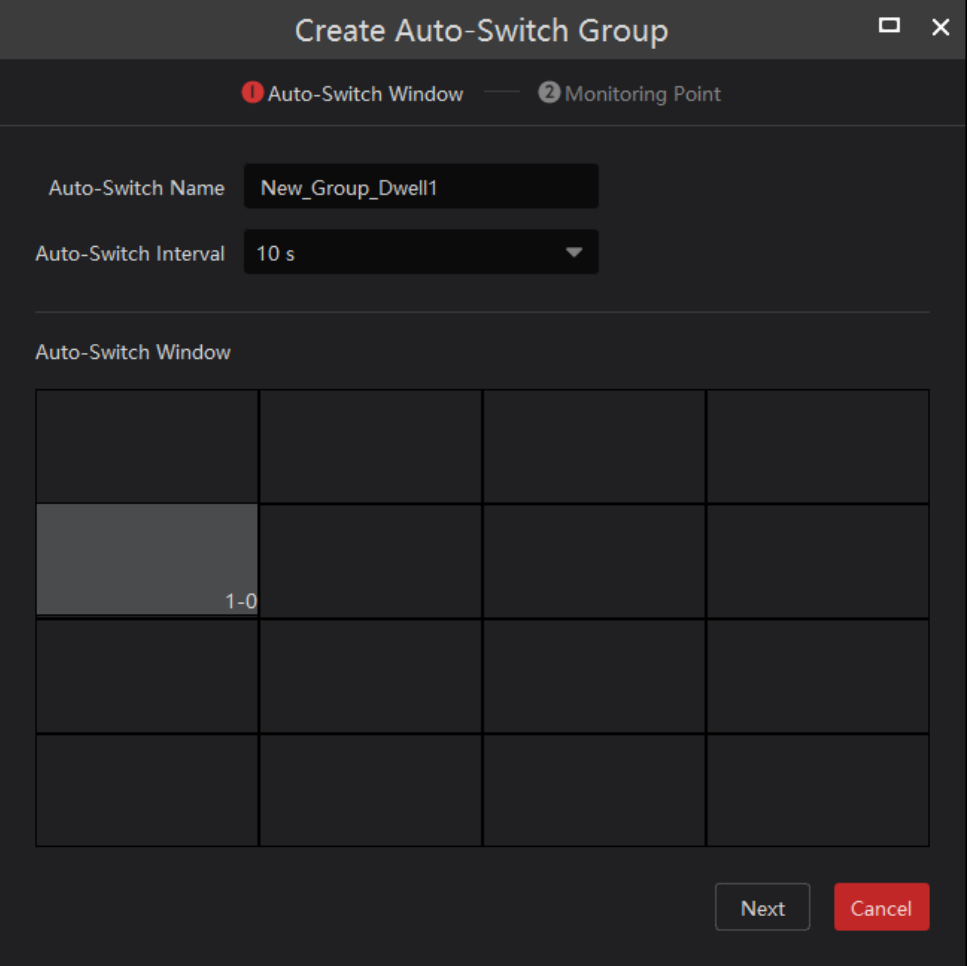

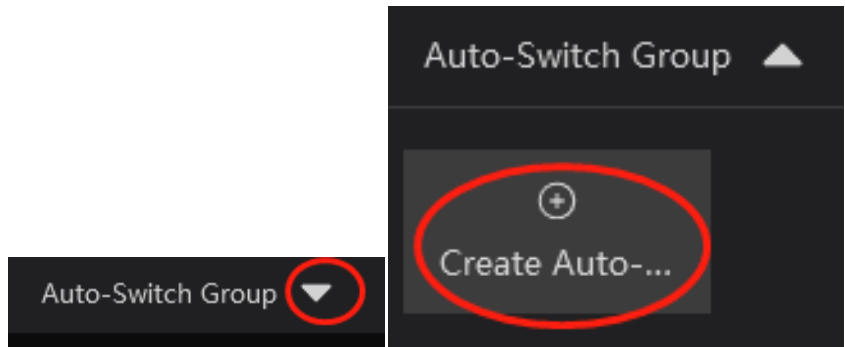

Klik onder het scherm op Automatische Wisselgroep en klik vervolgens om een automatische wisselgroep aan te maken.
Selecteer “Automatisch Wisselvenster” om de venstergroep in te stellen.

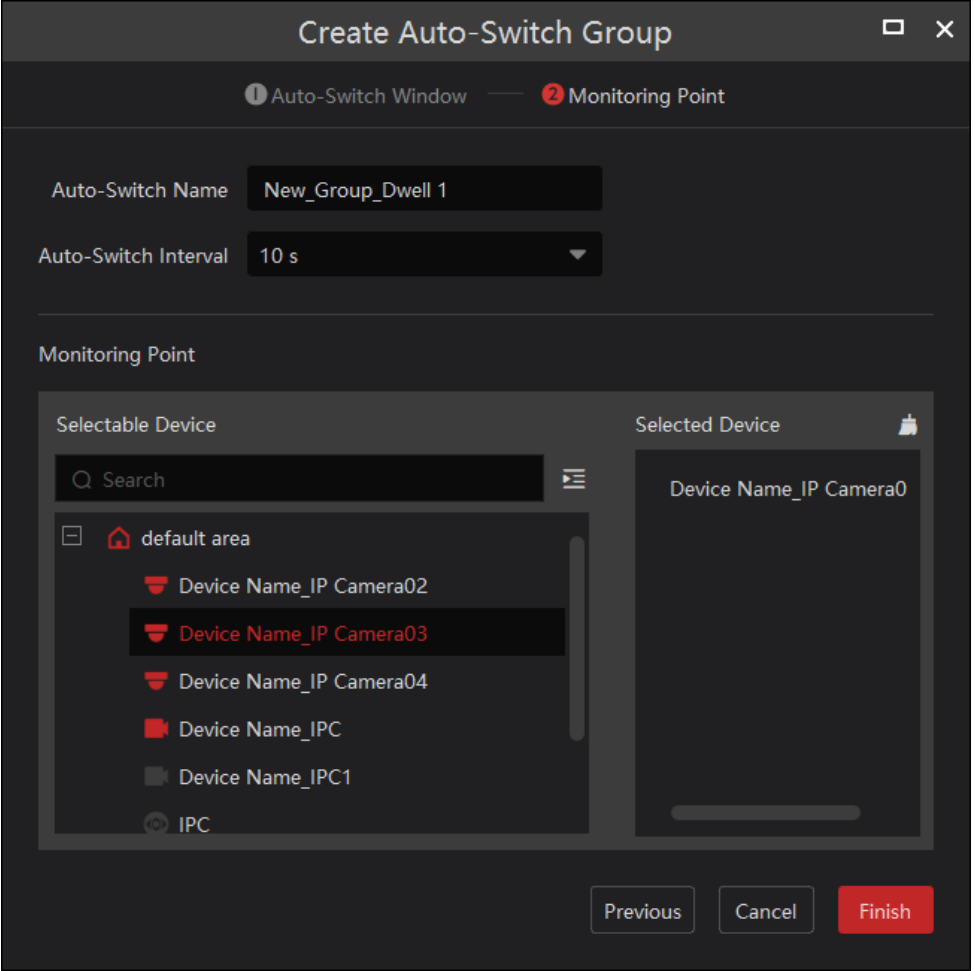

Klik op [Volgende] om de groep van automatische wisselkanalen te selecteren

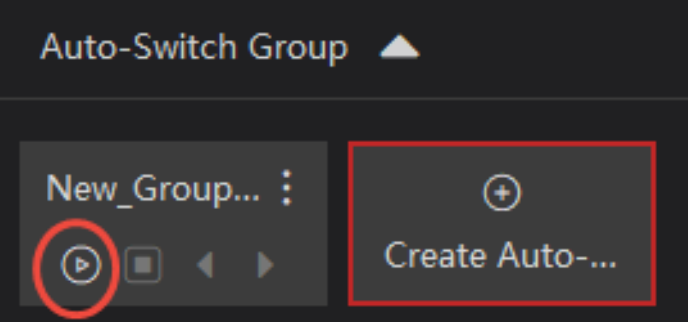

Voer de naam van de automatische wissel, verblijftijd en start de automatische wissel in.
