Inhoudsopgave
- Eerste Toegang & Inloggen
- Video Beheer lokaal op Decoder
- Cameratoevoeging snel
- Cameras handmatig toevoegen
- Camera groepen maken voor tour/volgorde weergave
- Cameras toewijzen aan monitoruitgangen
- Split-modi
- Start decoderen op een specifieke uitgang
- Configuratie van de decoder voor een multi-screen videowand
- Monitorresolutie
- Maximale decodeercapaciteit
- Modus voor platformintegratie
- Hoe voeg ik de decoder toe aan het Safire Smart VMS platform
- TV Wand aanmaken
- Decoders en uitgangen koppelen aan een TV wand
- TV Wand Plan aanmaken
- Een decodeerplan configureren en weergeven op de TV wand
- Auto-Switch Groep
Eerste Toegang & Inloggen
Download en start de IP-Tool (aanvragen bij leverancier). Deze scant het lokale netwerk en toont alle gevonden decoders met hun IP-adres, HTTP-poort en MAC-adres.
- Start de IP-Tool en dubbelklik op de decodervermelding — de browser opent automatisch.
- Accepteer de privacyverklaring en kies de interface taal.
- Activeer het apparaat: standaard gebruikersnaam is admin. Stel een sterk wachtwoord in (hoofdletters + kleine letters + cijfers + speciale tekens, min. 8 tekens).
- Log in met admin en het zojuist aangemaakte wachtwoord.
Video Beheer lokaal op Decoder

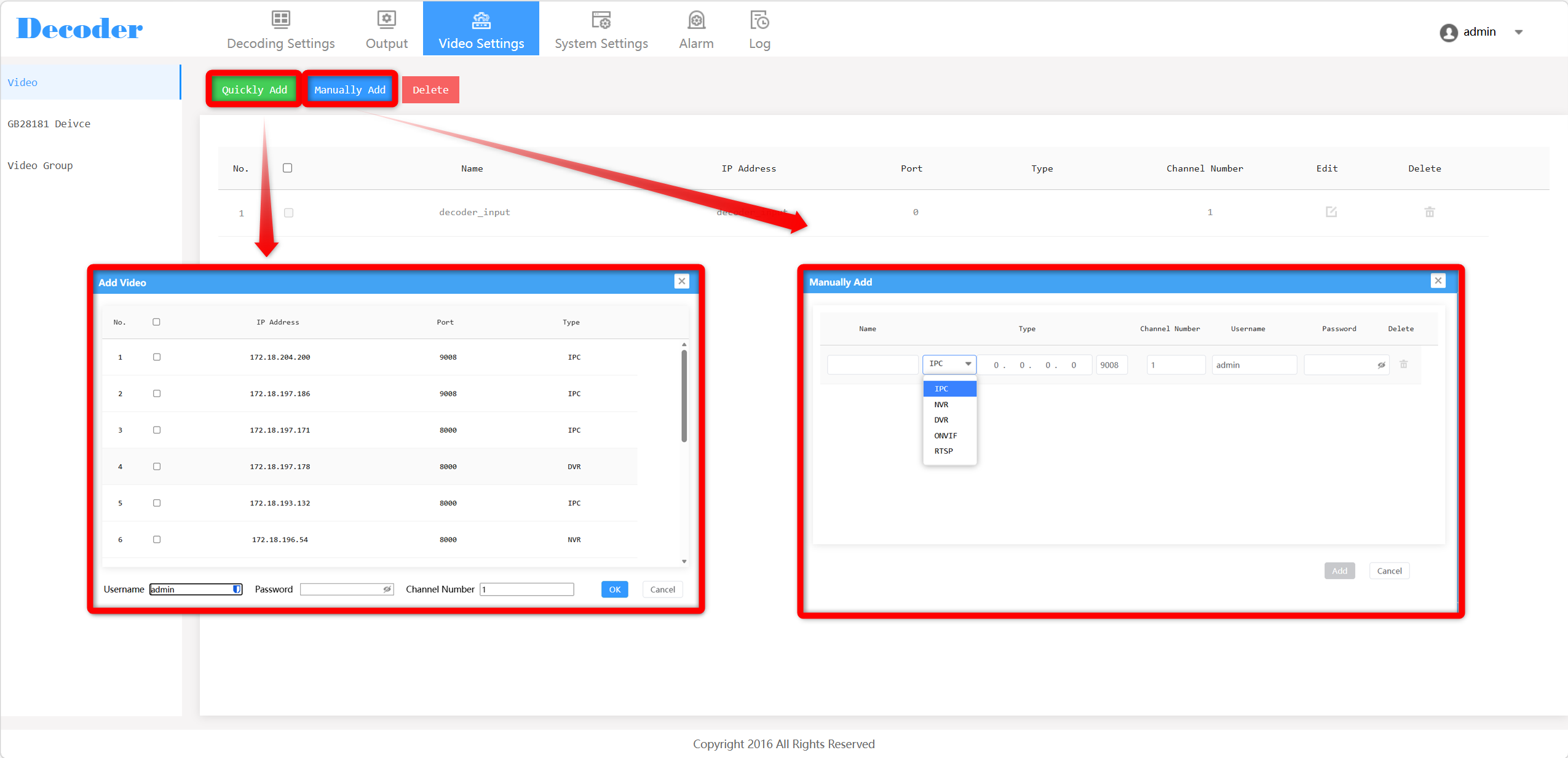

Cameras snel toevoegen
Video-instellingen > Video > Snel toevoegen. De decoder scant het LAN en toont beschikbare apparaten. Selecteer de gewenste camera's, voer gebruikersnaam, wachtwoord en kanaalnummer in en klik OK.
Cameras handmatig toevoegen
Video-instellingen > Video > Tabblad Handmatig toevoegen. Selecteer type (IPC / NVR / DVR / ONVIF / RTSP), voer IP, poort, kanaal en inloggegevens in. Klik op het testicoon om de verbinding te controleren, klik daarna op Toevoegen. Maximaal 2048 apparaten ondersteund.

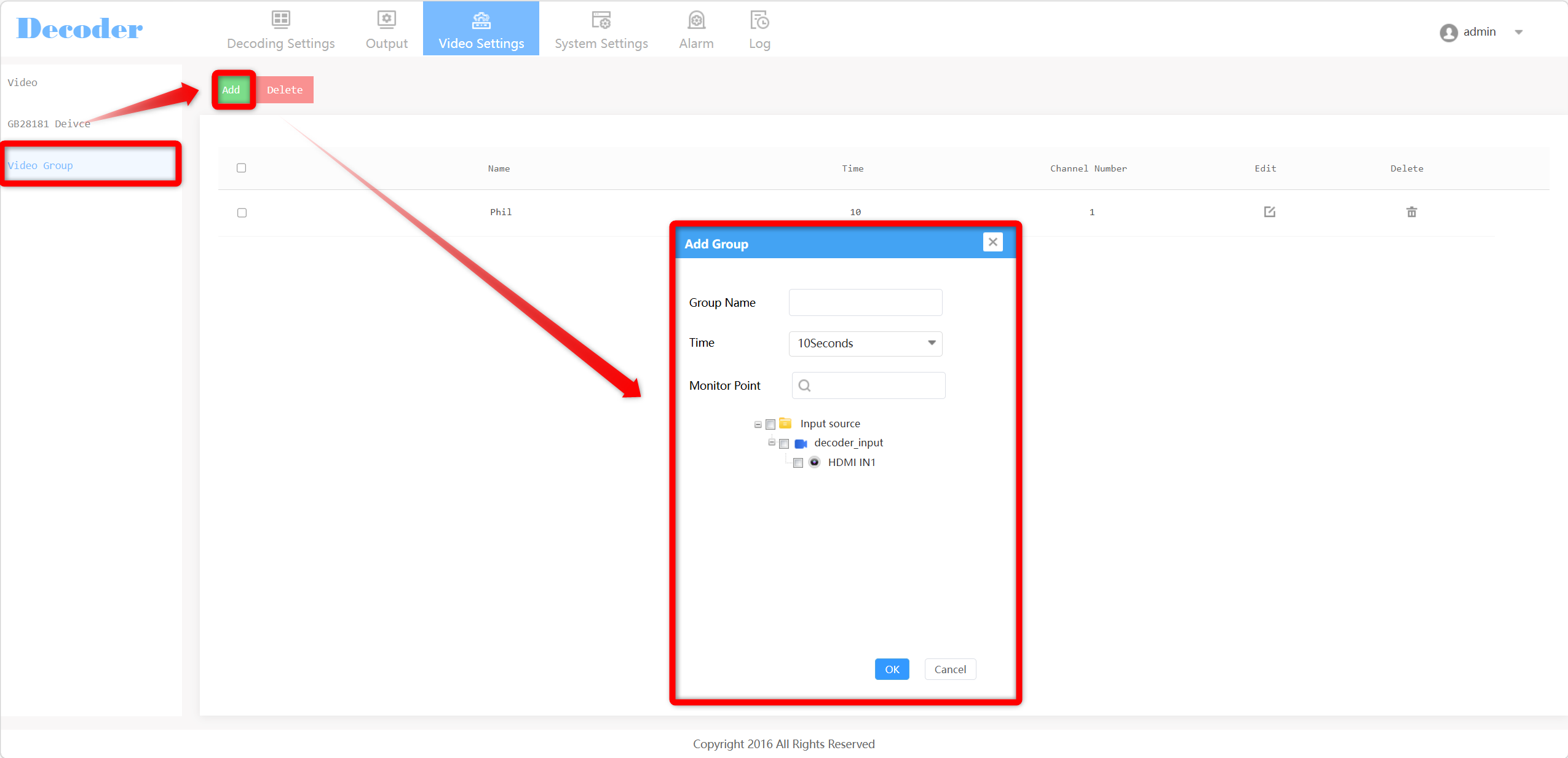

Camera groepen maken voor tour/volgorde weergave
Video-instellingen > Video Groep > Toevoegen. Voer een groepsnaam in, stel de verblijftijd in (bijv. 10 seconden), selecteer de camera's die moeten worden opgenomen en klik OK. Maximaal 128 groepen ondersteund.
Cameras toewijzen aan monitoruitgangen
Uitgangsinstellingen > Uitgang. Sleep de gewenste HDMI-uitgang uit de lijst rechts naar het overeenkomstige vensterslot in de lay-out om deze te koppelen.
Split-modi
1 / 4 / 9 / 16 / 25 / 36 / 64 kanaal weergavemodi zijn beschikbaar.

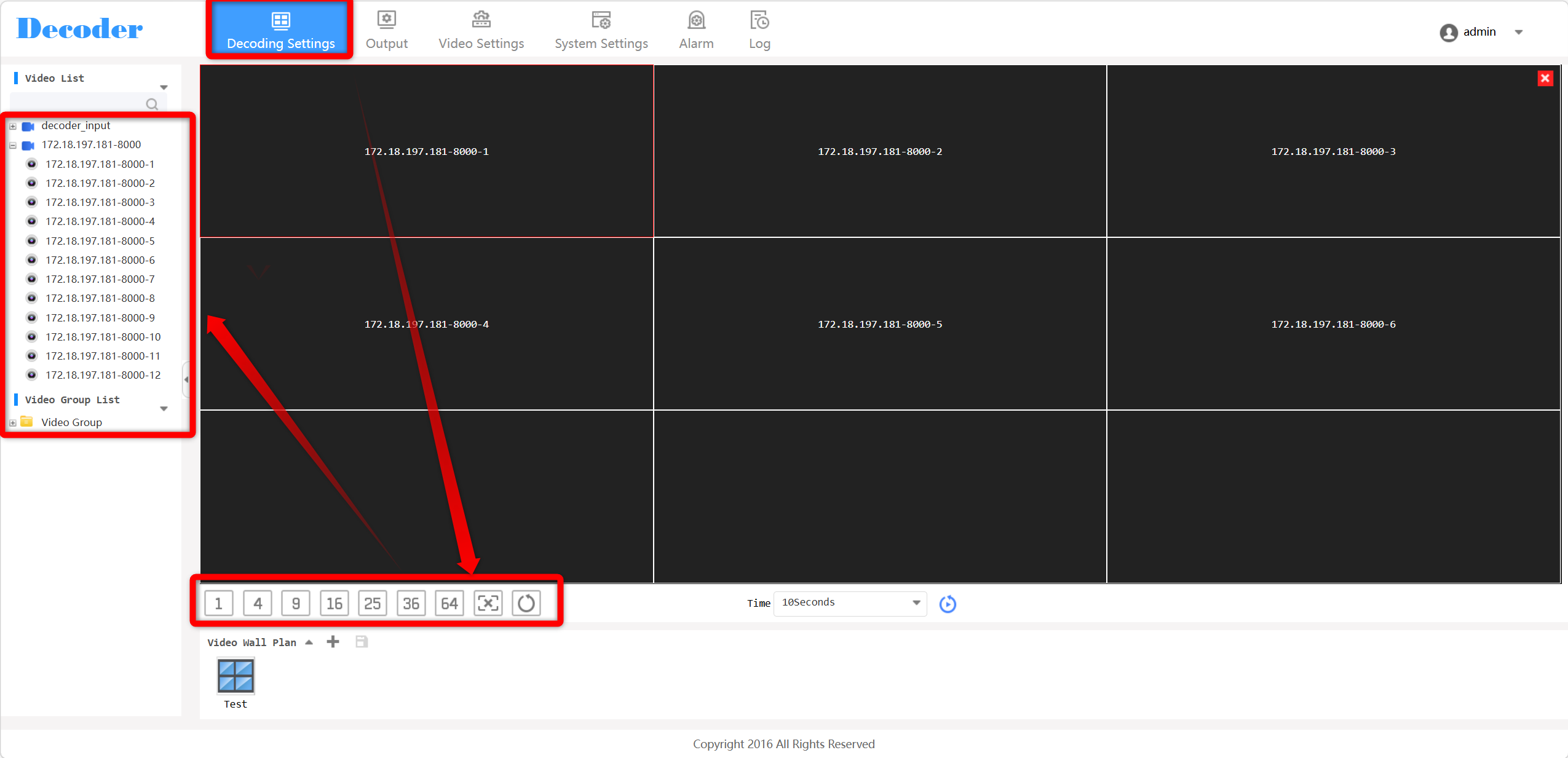

Start decoderen op een specifieke uitgang
Drie methoden beschikbaar in Decodeerinstellingen:
- Teken een venster (rechtermuisklik + slepen in het uitgangsgebied) en sleep vervolgens een camera uit de videolijst erin.
- Selecteer een split-modus en sleep de NVR/apparaatknoop direct om alle vensters automatisch te vullen.
- Selecteer een split-modus, houd Ctrl ingedrukt om meerdere kanalen van hetzelfde apparaat te selecteren en sleep ze vervolgens naar het venster.

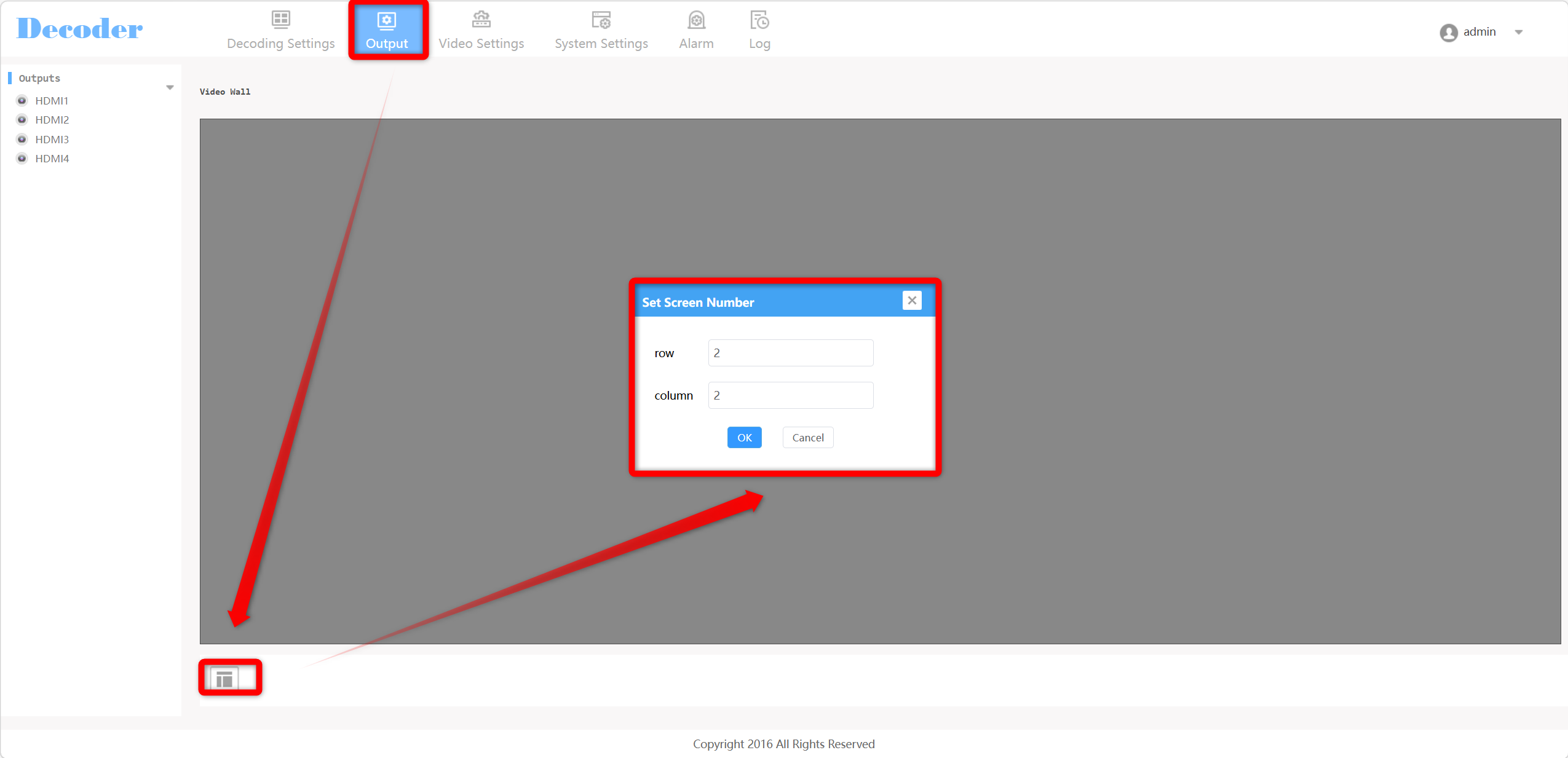

Configuratie van de decoder voor een multi-screen videowand
- Stel deze unit in als Master: Systeeminstellingen > Basis > Modus > Master.
- Affiliatie-instellingen > Vernieuwen > voeg slave-decoders toe met +.
- Klik in Uitgangsinstellingen op het rastericoon om de rij/kolom lay-out in te stellen (maximaal 10x10).
Opmerking: Maximaal 63 slave-decoders per master. Totaal beheersbare decoders: 64.

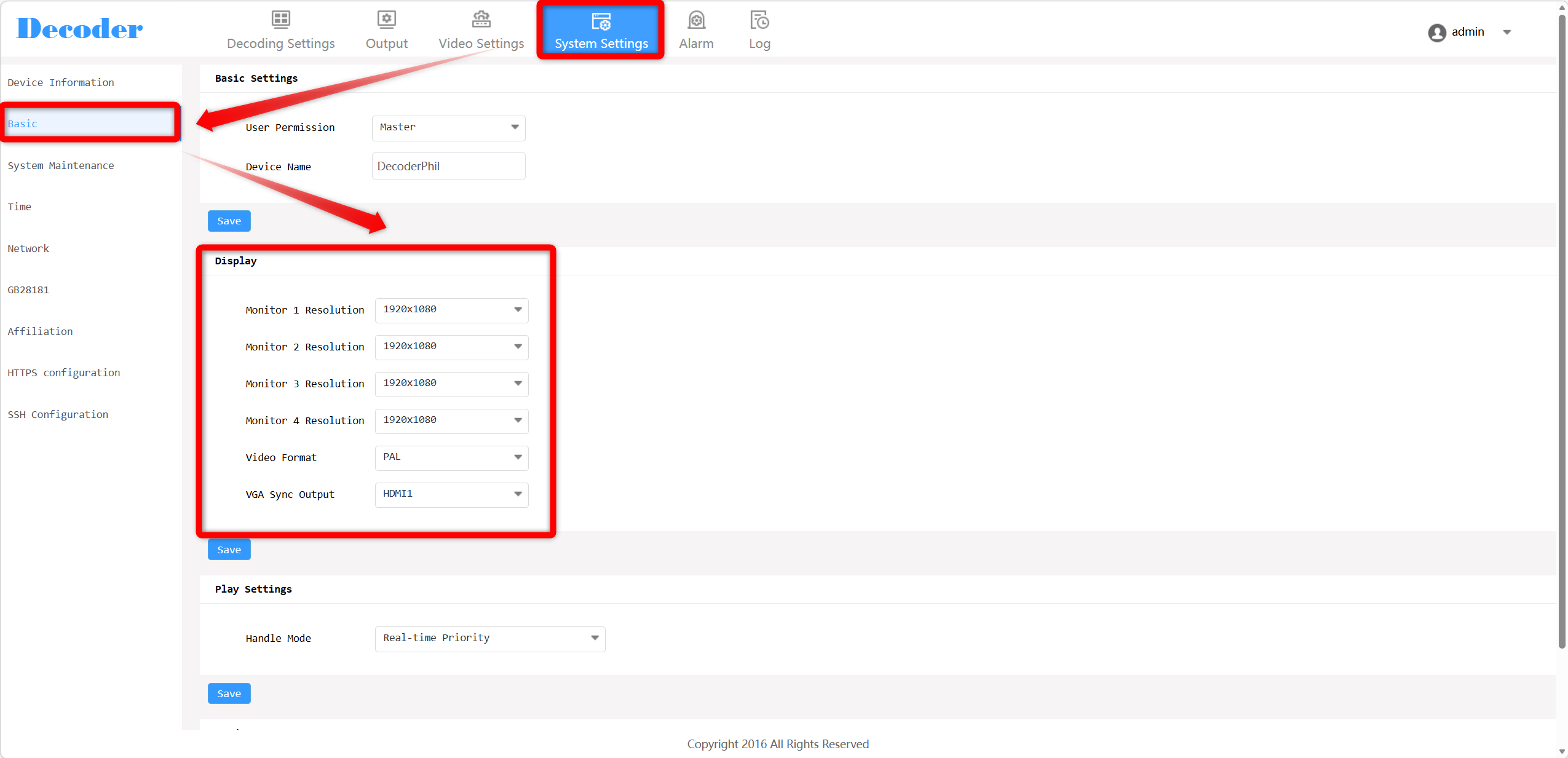

Monitorresolutie
Systeeminstellingen > Basis > Monitor 1/2/3/4 Resolutie. Selecteer de juiste resolutie voor elk aangesloten scherm.
Opmerking: HDMI1 ondersteunt tot 8K (7680x4320). Wanneer HDMI1 is ingesteld op 8K, wordt HDMI2 uitgeschakeld. HDMI1, 2 en 3 ondersteunen 4K.
Maximale decodeercapaciteit
| Resolutie | Max Kanalen |
|---|---|
| 16 MP | 4 CH @ 30fps |
| 8 MP (4K) | 8 CH @ 30fps |
| 5 MP | 12 CH @ 30fps |
| 3 MP | 20 CH @ 30fps |
| 1080P | 32 CH @ 30fps |
Platformintegratie Safire Smart VMS
Modus voor platformintegratie

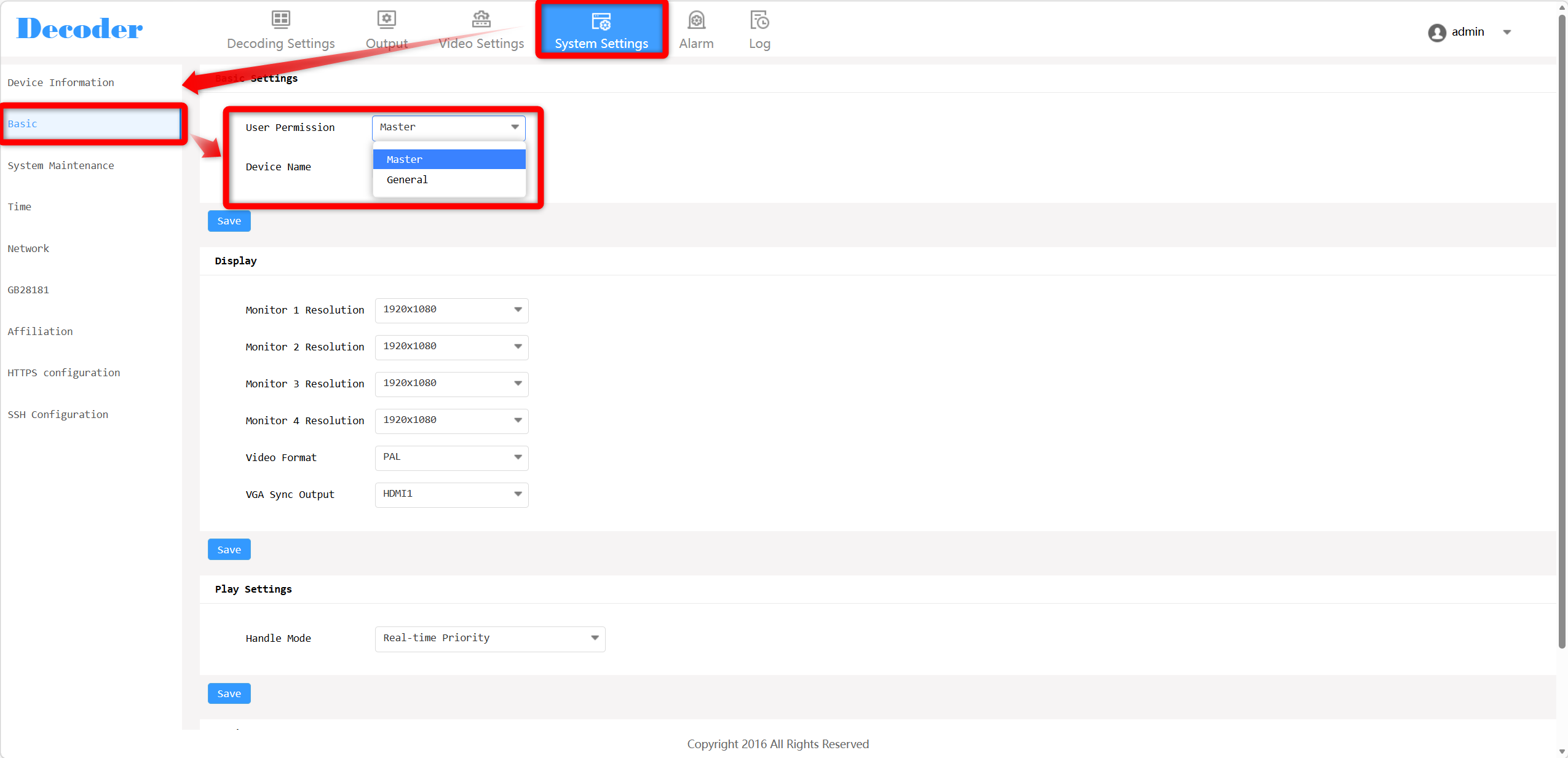

De decoder moet worden ingesteld op de Master-modus: Systeeminstellingen > Basis > Modus > Master.

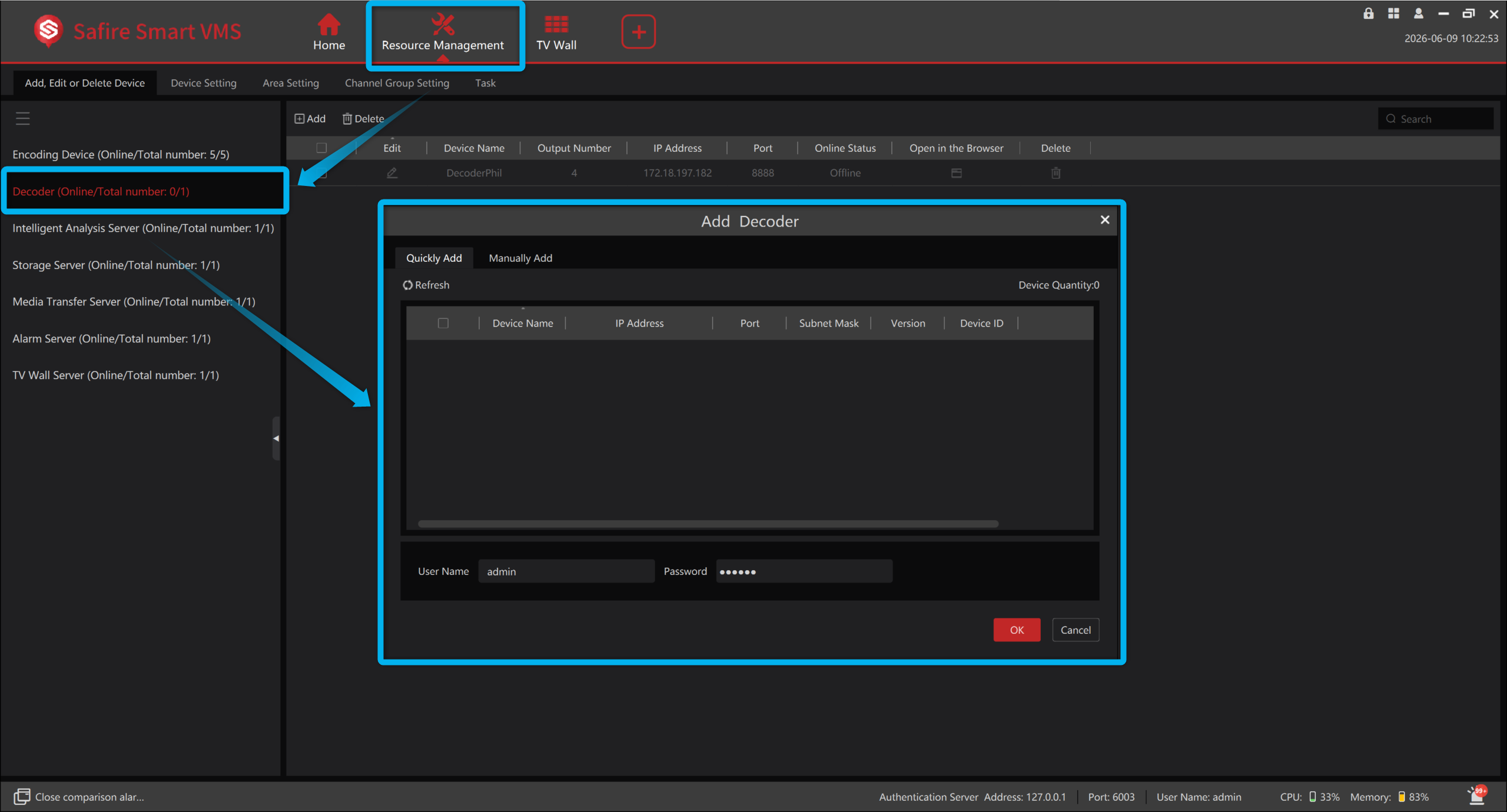

Hoe voeg ik de decoder toe aan het Safire Smart VMS platform
- Stel de decoder in op Master-modus.
- Configureer het netwerk (IP moet in hetzelfde subnet zijn als de VMS-server; standaard Data Poort: 8888).
- In VMS: Apparaat toevoegen > selecteer Decoder > Snel toevoegen of Handmatig toevoegen > voer IP en poort in.
- TV Wand Beheer > TV wand toevoegen > decoder koppelen > online status controleren.
Opmerking: Zolang de decoder niet aan een TV Wand is gekoppeld, wordt deze als offline weergegeven.
TV Wand configuratie Safire Smart

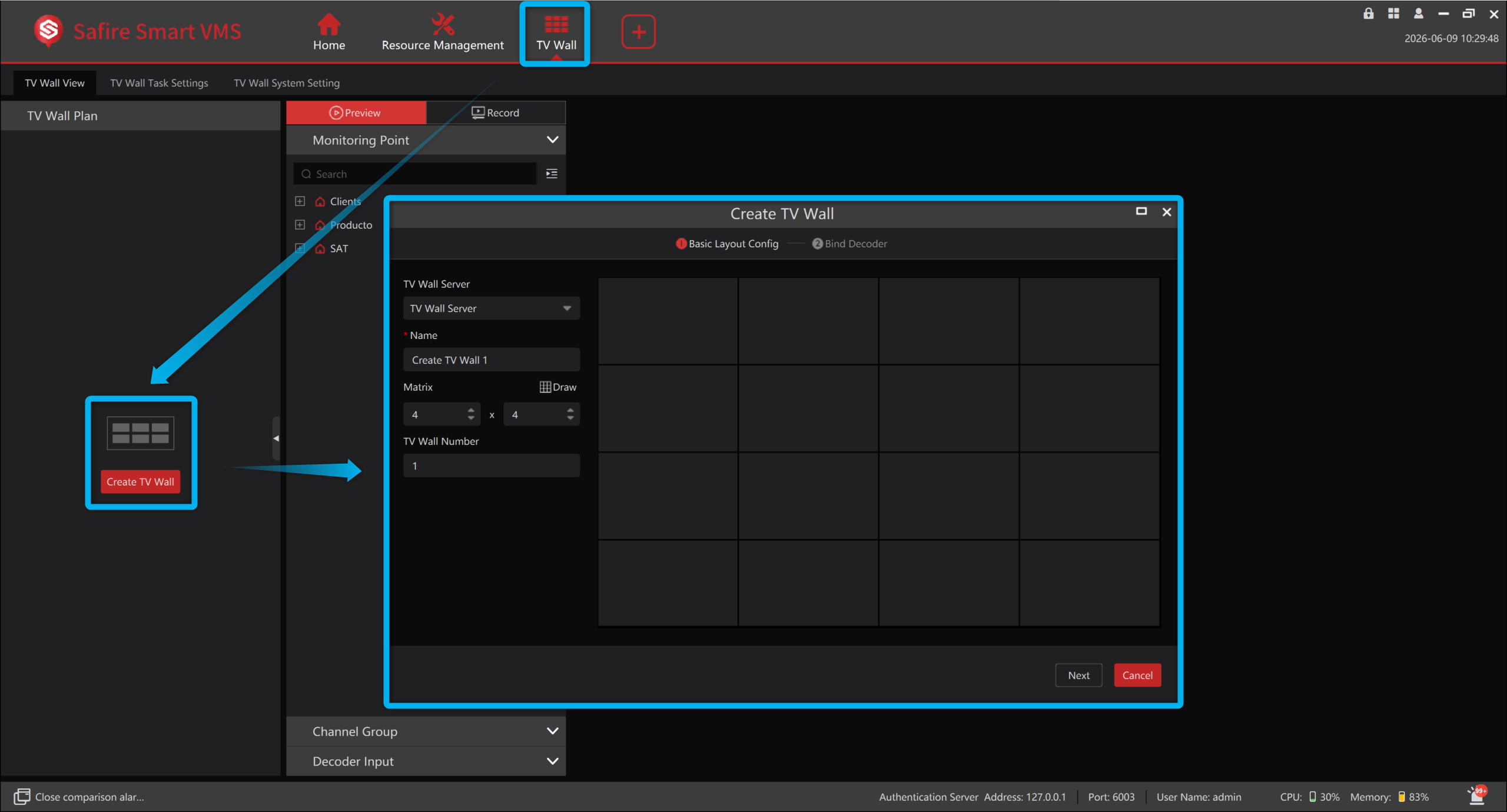

TV Wand aanmaken
- Ga naar Startpagina > TV Wand Beheer > TV Wand bewerken.
- Selecteer een TV wand server en klik op de aanmaakknop.
- Stel de naam van de TV wand, het displaymatrix en het TV wand nummer in.
- Klik op [Tekenen] om de lay-out handmatig te tekenen.

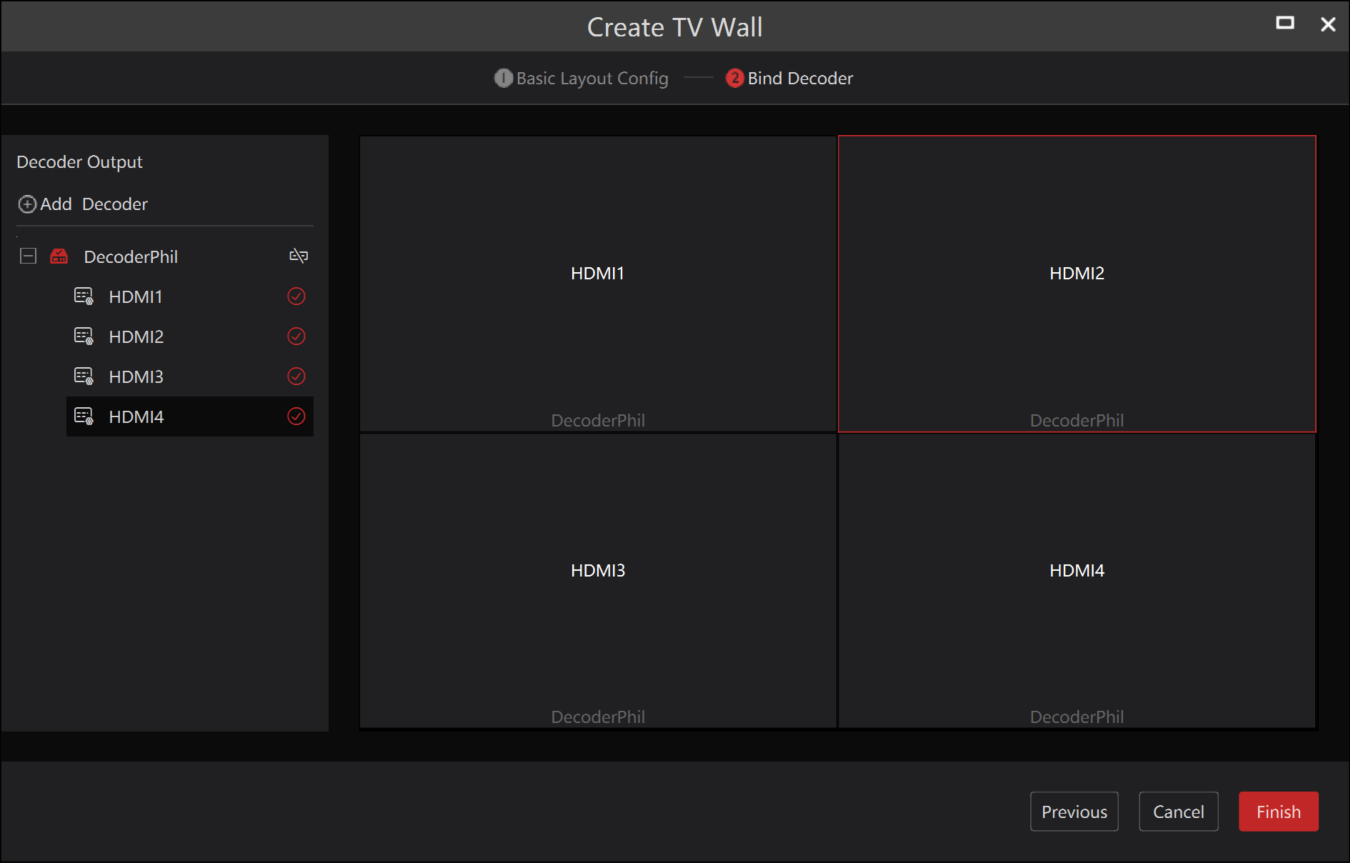

Decoders en uitgangen koppelen aan een TV wand
- Klik op [Volgende] om de decoderkoppelinterface te openen.
- Klik op + naast een decoder in de linkerlijst om deze te koppelen.
- Als er geen decoders verschijnen, klik dan op de snelkoppeling om naar de decoder toevoeginterface te gaan en voeg eerst een decoder toe.
- Wacht enkele seconden op de verbinding — uitgangen verschijnen onder de decodernaam zodra verbonden.
- Sleep een uitgang naar een vensterslot om deze te koppelen.
- Klik op [Voltooien] om op te slaan.

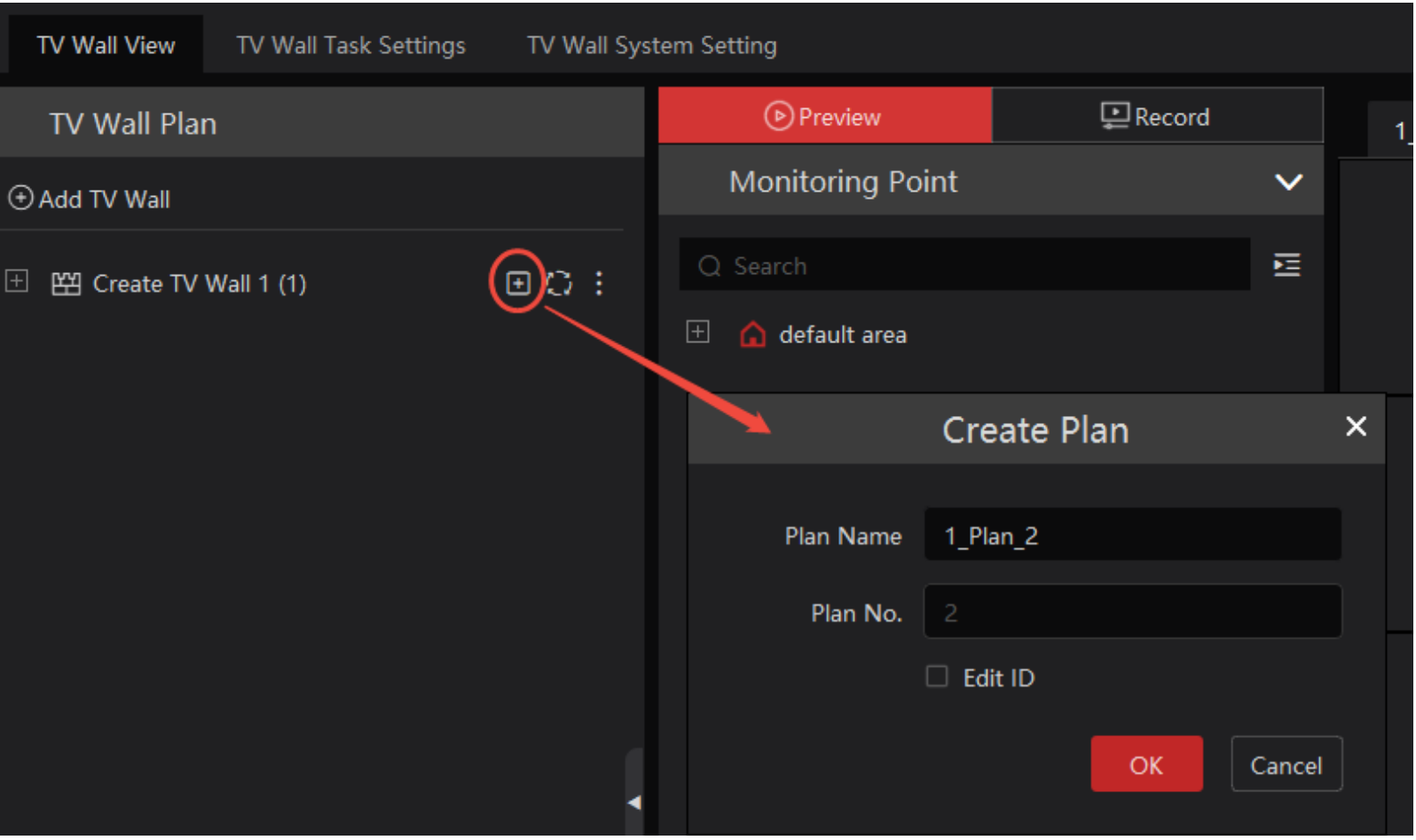

TV Wand Plan aanmaken
Klik naast de naam van de TV wand of klik op [Plan aanmaken] om een nieuw plan voor de aangemaakte TV wand te maken.

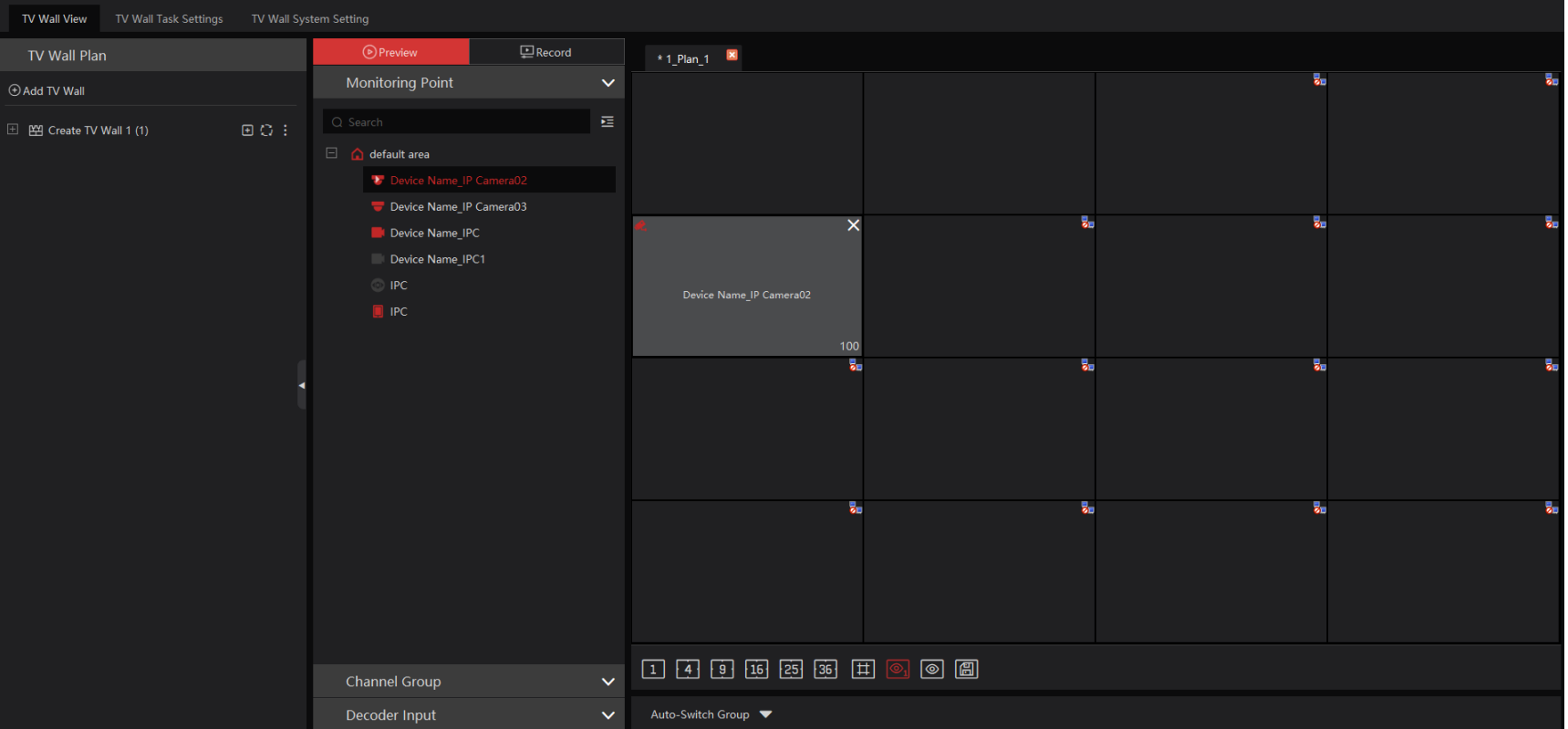

Een decodeerplan configureren en weergeven op de TV wand
- Dubbelklik op een plannaam om deze te laden in het linker venster.
- Sleep bewakingspunten naar de overeenkomstige vensters om het decoderen te starten.
- Klik op Opslaan om het plan op te slaan.

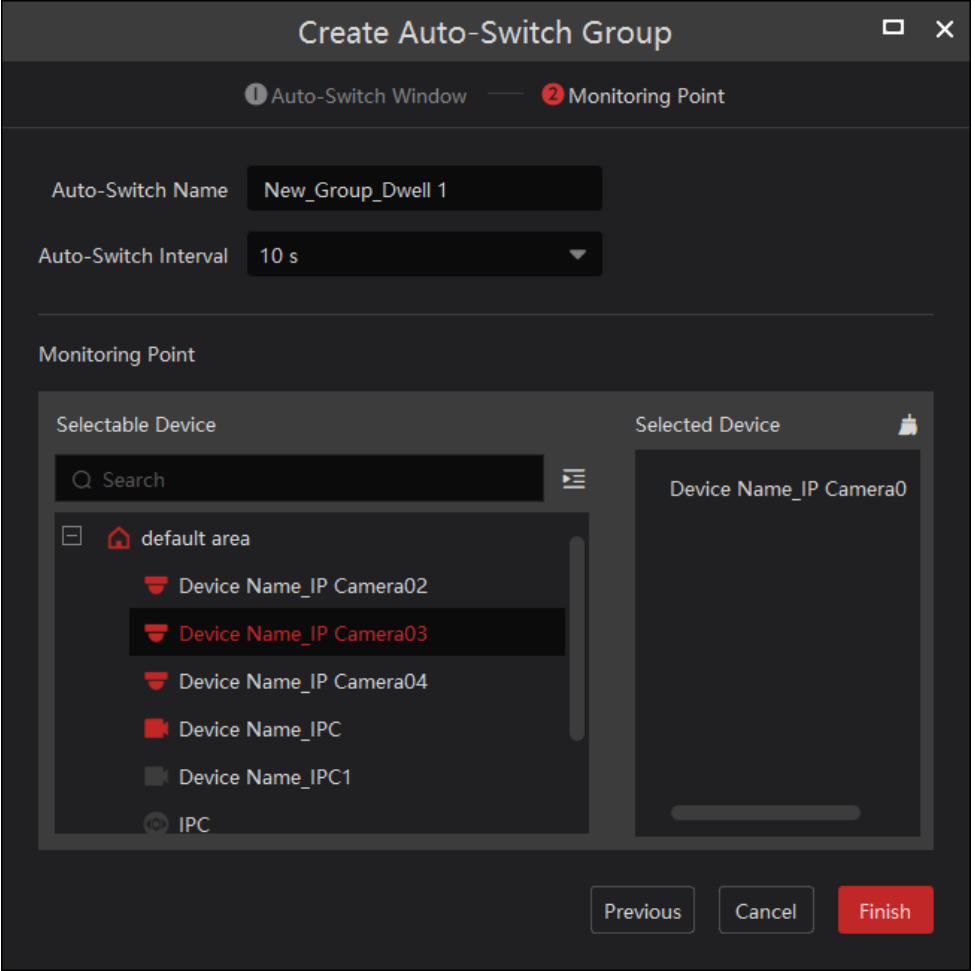

Auto-Switch Groep

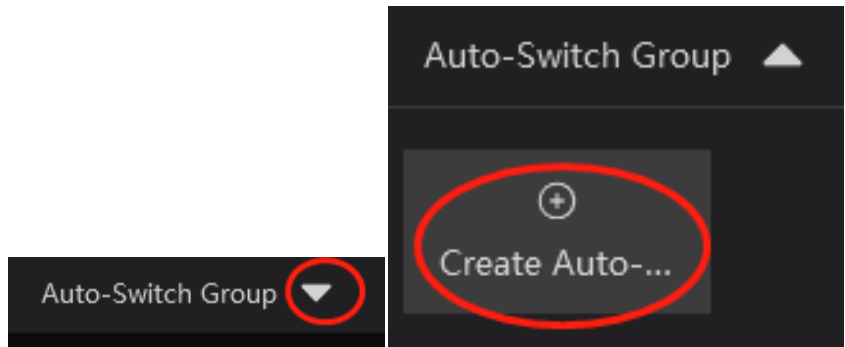

Klik op Auto-Switch Groep onder het scherm en klik vervolgens om een auto-switch groep aan te maken.

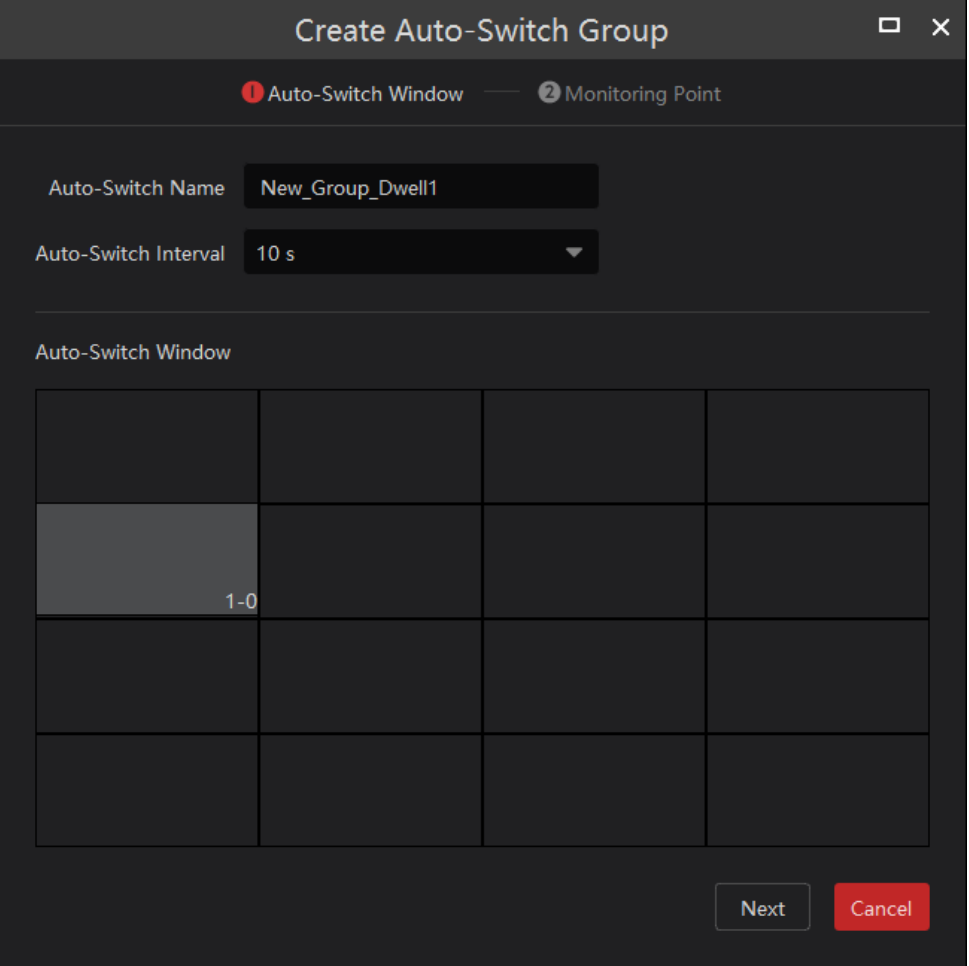

Selecteer “Auto-Switch Venster” om de venstergroep te selecteren.
Klik op [Volgende] om de auto-switch kanaalgroep te selecteren

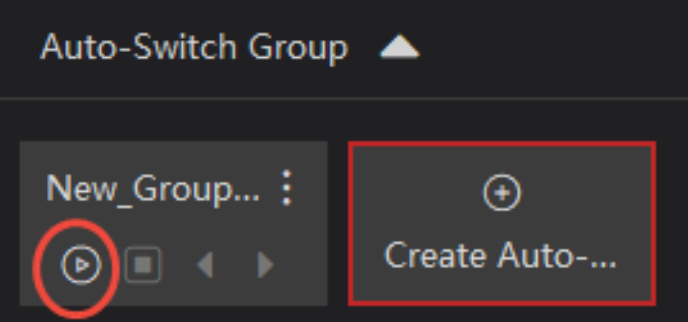

Voer auto-switch naam, verblijftijd en Voer auto-switch uit in.
