BESCHRIJVING: Aanbevelingen voor de installatie van TBB RIO SUN II omvormers in omgevingen zonder aansluiting op het elektriciteitsnet (Off-Grid)
INLEIDING
Een van de voordelen en fundamentele kenmerken van de TBB RIO SUN II omvormerserie is het vermogen om te functioneren in omgevingen zonder aansluiting op het elektriciteitsnet, zoals boerderijen, landhuizen of retraites, of elke plek zonder toegang tot het net.
In dit soort installaties, waar geen ondersteuning van het elektriciteitsnet is, is overdimensionering van de installatie essentieel. Dat wil zeggen, men moet er rekening mee houden dat de enige beschikbare energiebron zonne-energie is (die intermitterend en niet continu is), dus het berekenen van het aantal zonnepanelen en batterijen is fundamenteel. Ook is het mogelijk om een externe energiebron op te nemen, meestal een generator.
Dit alles is te zien in deze FAQ
NOODZAKELIJKE BEREKENINGEN
Zoals eerder vermeld, omdat er geen ondersteuning van het net is, is het nodig de installatie te overdimensioneren. Er zijn 3 stappen te volgen bij het dimensioneren.
STAP 1: GESCHATTE VERBRUIKEN.
Dit bestaat uit het inventariseren van alle apparaten die elektriciteit verbruiken in de installatie, en het maken van een (ruime) schatting van het aantal gebruiksuren van elk apparaat. Het doel is om het totale dagelijkse verbruik te verkrijgen om te weten welke batterijcapaciteit nodig is. Voorbeeld:
| APPARATEN | AANTAL | VERMOGEN (W) | Gebruiksduur (u) | Dagelijks verbruik (Wh/dag) |
| Koelkast | 1 | 120 | 24 | 2880 |
| Magnetron | 1 | 800 | 0,5 | 400 |
| Oven | 1 | 1000 | 0,5 | 500 |
| Wasmachine | 1 | 500 | 2 | 1000 |
| Lampen | 4 | 20 | 8 | 640 |
| TV | 1 | 100 | 4 | 400 |
| TOTAAL | 2540 | 5820 |
STAP 2: BATTERIJCAPACITEIT.

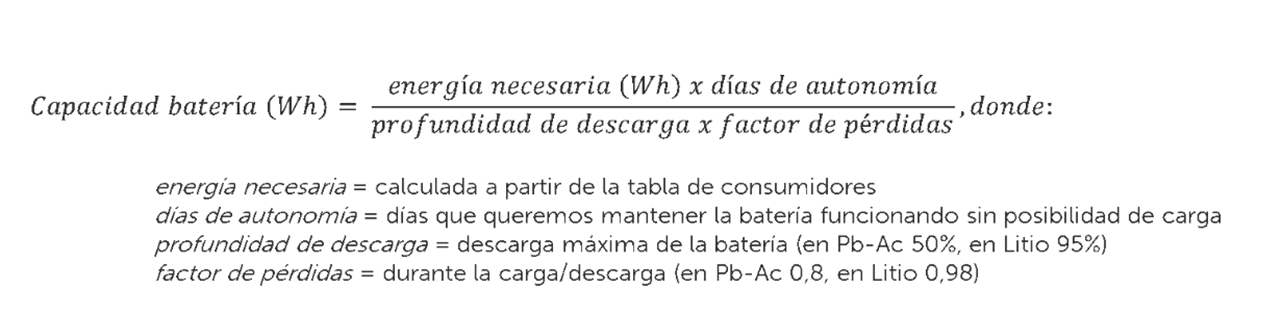

Na het berekenen van het dagelijkse verbruik, moet de werkelijke benodigde batterijcapaciteit worden bepaald. Dit is niet hetzelfde als het dagelijkse verbruik, omdat rekening moet worden gehouden met het aantal dagen autonomie, de ontladingsdiepte en de verliesfactor. In de volgende afbeelding worden deze parameters en de formule om de werkelijke batterijcapaciteit te verkrijgen gedefinieerd.
In ons voorbeeld wordt de batterijcapaciteit als volgt berekend:
Batterijcapaciteit (Wh)= (5820Wh*2)/(0,95*0,98)=12502,69 Wh
Binnen de VISIOTECH-catalogus zou in dit geval de DY-POWERBRICK-14336 worden aanbevolen
STAP 3: BEREKENING VAN ZONNEPANELEN.

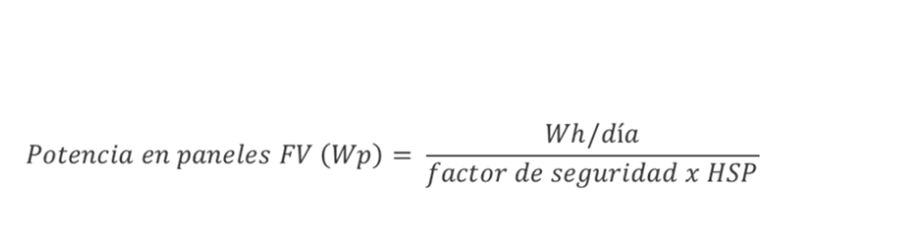

Zodra de installatie qua batterijen is gedimensioneerd, is het nodig het benodigde aantal zonnepanelen te berekenen. Niet alleen met betrekking tot het vermogen van de bestaande apparatuur in de installatie, maar ook met het doel de batterijen te kunnen opladen, rekening houdend met, zoals eerder vermeld, de discontinuïteit van de bron, in dit geval zonne-energie. Dit is de formule om het benodigde vermogen in zonnepanelen te verkrijgen:
Waarbij de veiligheidsfactor 0,8 is en HSP de piekzonuren zijn, een methode die wordt gebruikt om de hoeveelheid zonne-energie te bepalen die een fotovoltaïsch systeem op een bepaalde locatie kan genereren. Dit is gebaseerd op de hoeveelheid zonnestraling die op een oppervlak valt gedurende een specifieke periode, meestal een maand. Het laagste HSP voor een maand in het jaar moet worden gekozen. In ons voorbeeld gebruiken we de provincie Madrid en komt het volgende eruit:
Vermogen panelen (W)= (5820Wh)/(0,8*2,377)=3060,58 W
Het aantal zonnepanelen zal dus de deling zijn tussen het benodigde vermogen en het vermogen van het door de klant gekozen paneel. Dus, als men een zonnepaneel van 500W kiest, is het aantal panelen 3060,58/500 = 6,12 panelen, dat wil zeggen, 7 zonnepanelen.
STAP 4: BEREKENING VAN DE BENODIGDE OMVORMER
In dit geval is het vrij eenvoudig. Omdat 3060W productie nodig is, kan een omvormer van 3KVA worden gebruikt. In dit geval, TBB-RIOSUN2-3KVA-S.
AANSLUITING EN PARAMETRISERING
Het wordt aanbevolen om de volgende FAQ's te lezen, waarin de benodigde aansluitingen en parametrisering voor een TBB-omvormerinstallatie en een DYNESS-batterij worden uitgelegd, evenals het aanmaken en monitoren van een installatie in de cloud.
INSTALLATIE EN PARAMETRISERING VAN EEN GENERATOR
De installatie van een generator in een off-grid installatie wordt sterk aanbevolen om de eerder beschreven redenen. De intermitterende aard van zonne-energie, fouten of defecten in de batterijen ... kunnen ervoor zorgen dat de installatie zonder stroom komt te zitten. Daarom is het hebben van een energiebron als back-up zeer nuttig.
De meest typische off-grid installatie zou als volgt werken:
- Zonneproductie > Vraag van de installatie: De zonneproductie dekt het verbruik van de installatie, het overschot wordt gebruikt om de batterijen op te laden.
- Zonneproductie < Vraag van de installatie: De zonneproductie en de batterij dekken het verbruik van de installatie. Als de batterij onder een vooraf gedefinieerd percentage komt, start de generator en laadt de batterijen op tot een ander gedefinieerd percentage terwijl het de woning van stroom voorziet.
Voor de installatie en parametrisering van een generator met TBB wordt sterk aanbevolen het document AGS Application te lezen, beschikbaar in het downloadgedeelte van de TBB-omvormers op de Visiotech-website.
Generators kunnen geleverd worden met twee soorten start: een handmatige start en een automatische start. Beide zijn geldig voor de TBB-omvormers, maar in het geval van handmatige start moet de gebruiker zich op de installatie bevinden. Daarom is een generator met automatische start het meest efficiënt en veilig voor een off-grid installatie.
Automatische generators bevatten een droog contact, dat op zijn beurt moet worden aangestuurd door het droge contact output dat de TBB-omvormers hebben (LET OP, vanaf modellen van 5 KVA inclusief. De 3-4 KVA-S modellen kunnen werken maar met handmatige start). Wanneer het droge contact van de TBB gesloten is, start de generator, wanneer het open is, stopt de generator.

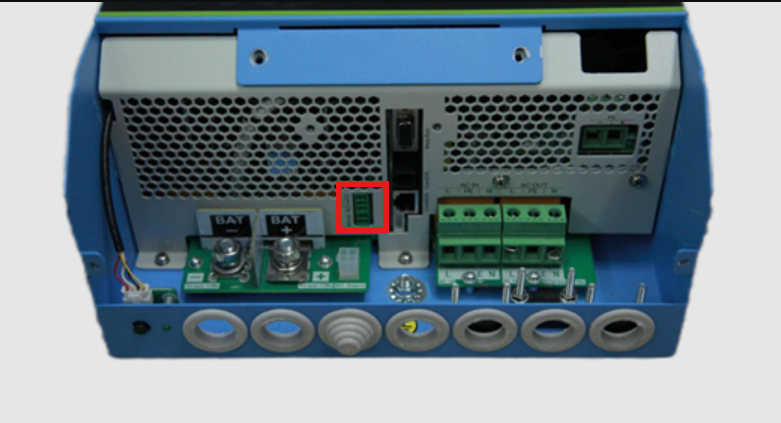

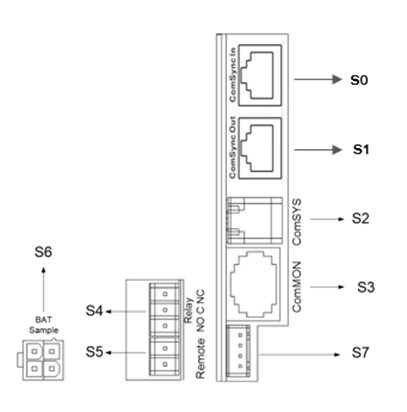

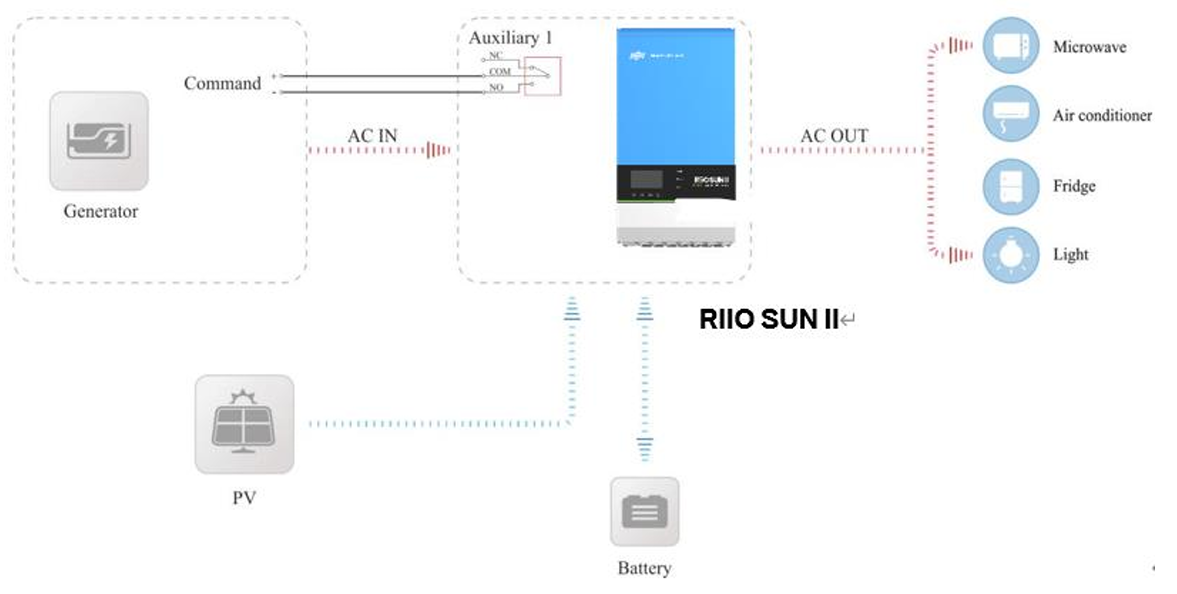

De aansluiting tussen de generator en de omvormer gebeurt als volgt: de kabel met fase, nul en aarde die uit de generator komt, moet worden aangesloten op de AC IN poort van de omvormer, zoals aangegeven in de volgende afbeelding. De RS485-verbinding tussen de droge contacten van beide apparaten moet worden gemaakt met poort S4 van de omvormer.
Voor de parametrisering kan dit op verschillende manieren worden gedaan: Via het eigen LCD-scherm van de omvormer, via PC met de TBB-INTERFACE interface, of op afstand via TBB NOVA.
Gebruikmakend van het LCD-scherm van de omvormer zelf.
Standaard worden op het LCD-scherm de batterij-informatie, het elektriciteitsnet, de zonneproductie en de elektriciteitsvraag weergegeven. Om bepaalde parameters te wijzigen, moet de omvormer in StandBy staan. Houd de aan/uit-knop van de omvormer 3 seconden ingedrukt (totdat er een pieptoon klinkt en StandBy op het scherm verschijnt)
Om toegang te krijgen tot instellingen moet de knop "ENTER" worden ingedrukt gehouden. Met de knoppen "UP" en "DOWN" kan door het instellingenmenu worden genavigeerd.
Om een specifieke parameter te wijzigen, moet op de knop "ENTER" worden gedrukt, en de waarde worden aangepast met de knoppen "UP" en "DOWN". Voor sommige parameters moet de omvormer in stand by staan om ze te kunnen wijzigen; in deze gevallen zal het SETTING icoon op het scherm uitgeschakeld zijn.
Om deze wijziging te bevestigen, moet opnieuw op de knop "ENTER" worden gedrukt. Als de wijziging succesvol is, blijft het icoon "SUCCESSFUL" 1 seconde ingeschakeld. Als de wijziging niet succesvol is, blijft het icoon "FAIL" 1 seconde ingeschakeld. Als u de wijziging wilt annuleren (bijvoorbeeld bij een vergissing), druk dan op de knop "ESC".
De parameters die moeten worden gewijzigd voor een generator zijn de volgende:
- Parameter 30 (type AC-bron). Kies 1 (Generator).
- Parameter 32 Kies 1 (Weak AC Input). Op deze manier detecteert de omvormer dat de AC-bron fluctuerend kan zijn zoals bij een generator.
Gebruikmakend van de TBB-INTERFACE interface

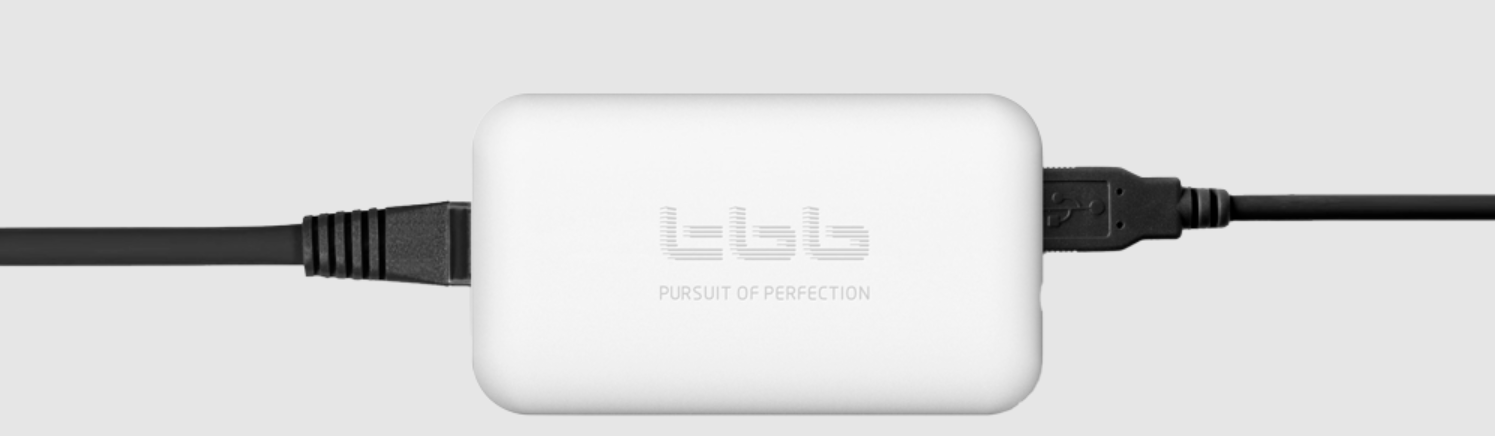

Deze methode wordt uitgevoerd met TBB-INTERFACE (afbeelding), een adapter om de PC op een TBB-systeem aan te sluiten, dus ideaal voor lokale parametrisering.
De TBB-INTERFACE wordt aangesloten op de PC met een USB-adapter (PC-zijde) -Type B (TBB-INTERFACE-zijde) die is inbegrepen. Om hem vervolgens op de omvormer aan te sluiten, volstaat een standaard RJ45-kabel, van de RJ45-poort van de TBB-INTERFACE naar de CommOn-poort van de TBB-omvormer.
Vervolgens moet de software worden gedownload (beschikbaar op de TBB-website of kan ook worden aangevraagd bij de SAT-afdeling van Visiotech) TBB Linking. Na het downloaden, klik op de applicatie zelf:

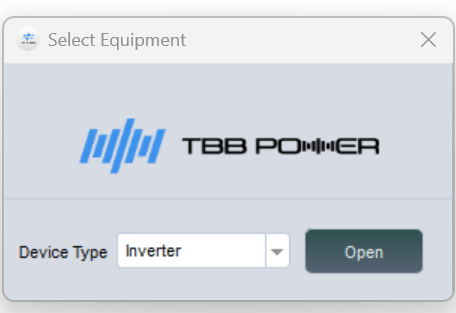

De eerste interface ziet er als volgt uit. U moet het type apparaat aangeven (standaard Inverter, dat is wat we gaan parametriseren), en klik op Open

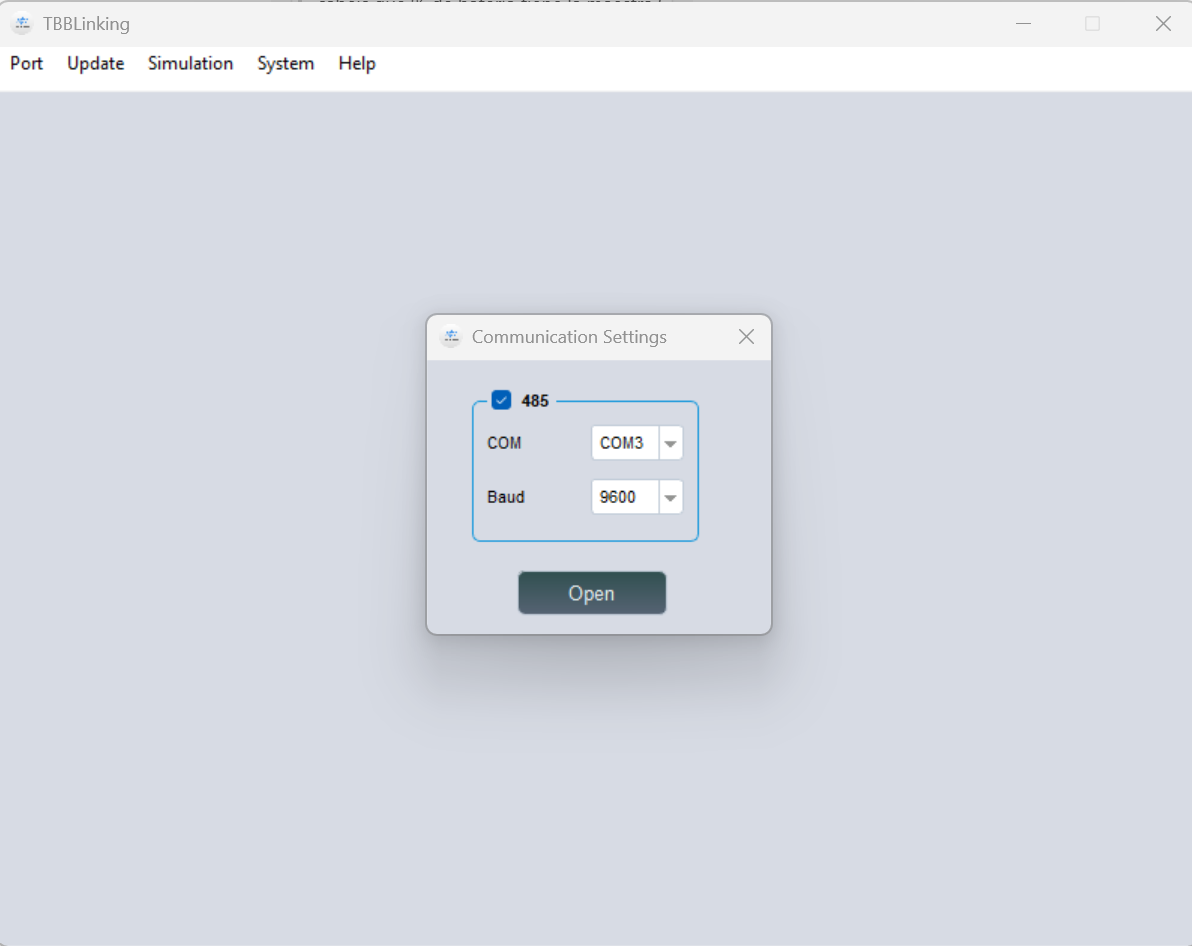

Vervolgens, in Communication Settings, zoals standaard ingesteld (COM3 en Baud 9600), klik op Open.

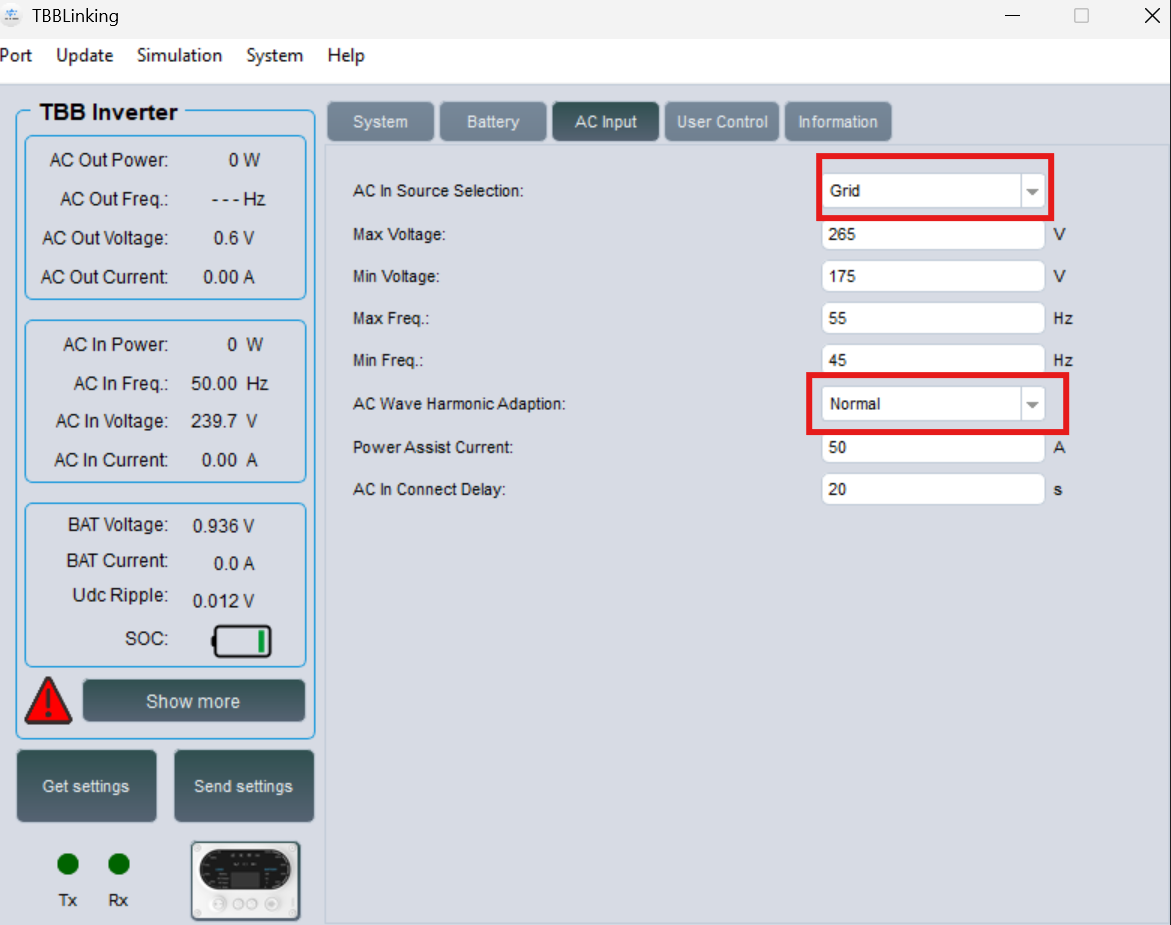

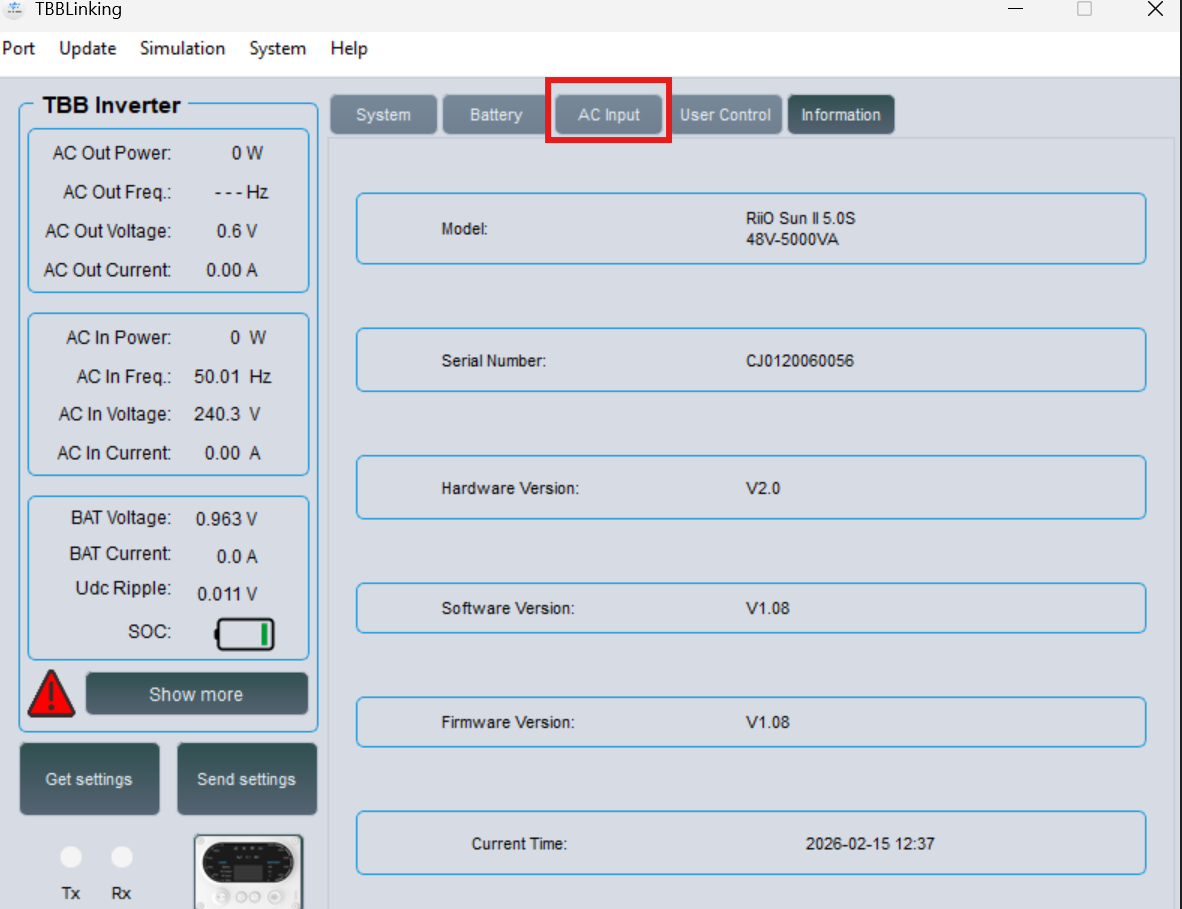

De resulterende interface is van deze stijl. Dit betekent dat de communicatie met de omvormer succesvol is geweest. Om de generatoringang te parametriseren, moet op AC Input worden geklikt.

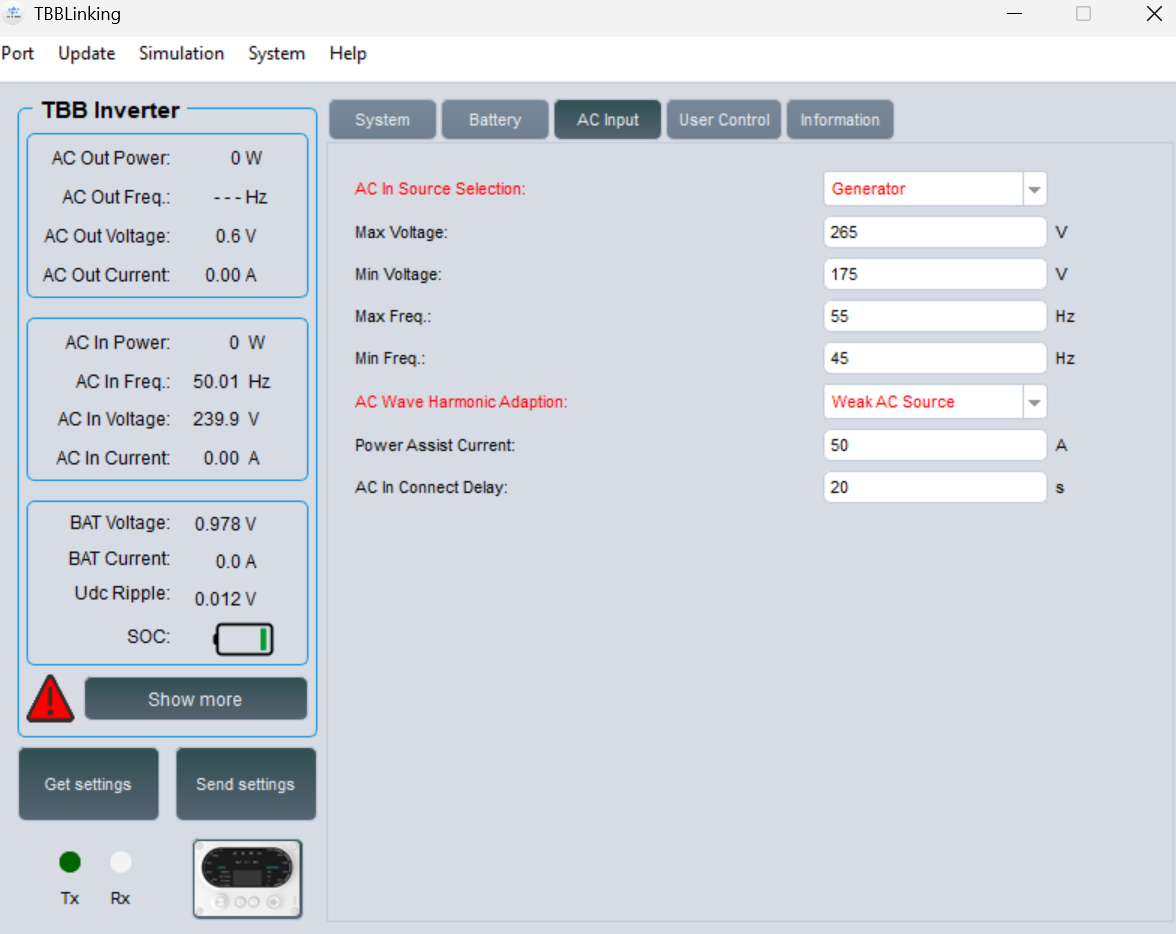

Binnen AC Input, moet AC In Source Selection worden gewijzigd naar Generator en AC Wave Harmonic Adaption naar Weak AC Input. Er kan ook worden gezien dat meer parameters kunnen worden gewijzigd, zoals spannings- en frequentiebereik.

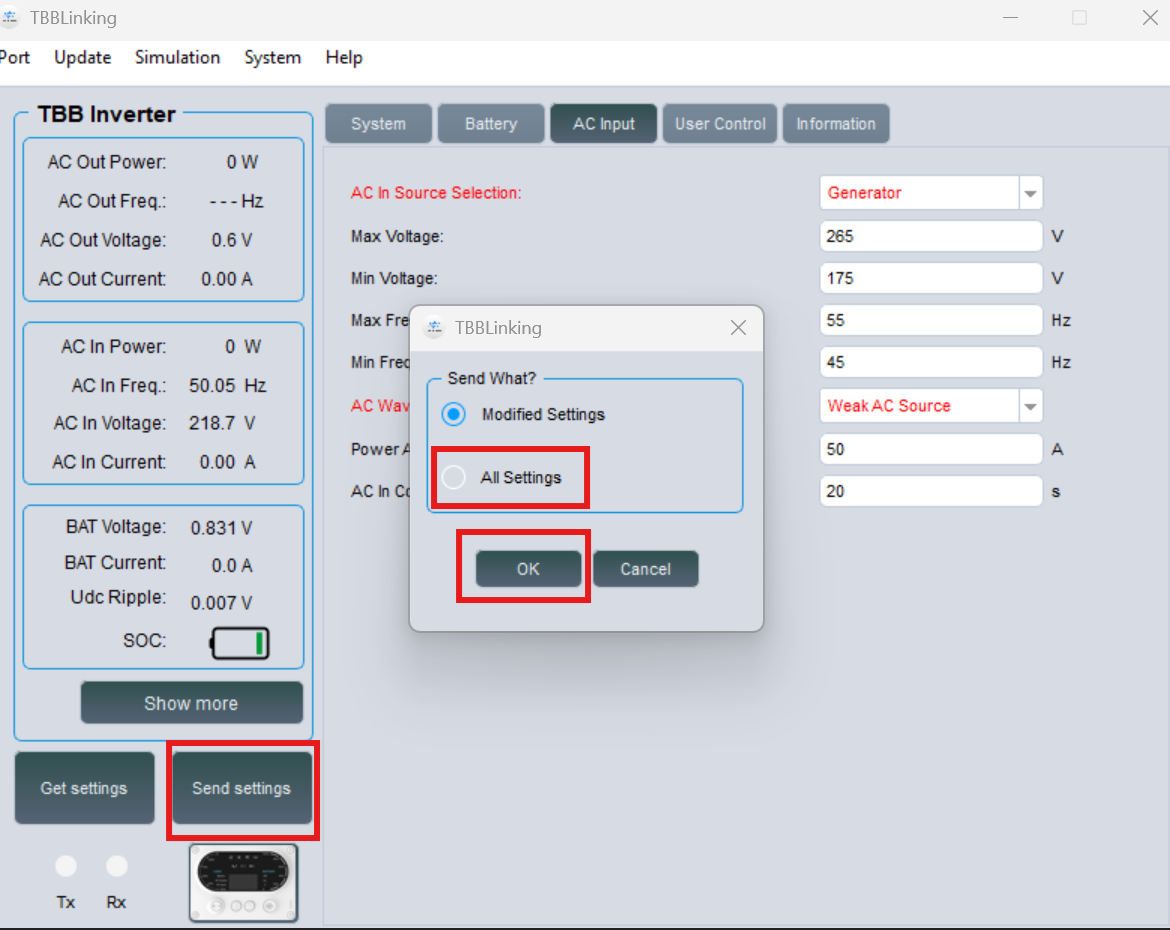

Tot slot moeten de aangebrachte wijzigingen worden opgeslagen en naar de omvormer worden verzonden door te klikken op Send Settings, All Settings en OK. Na het verzenden, de omvormer uitzetten en weer aanzetten.
Gebruikmakend van de App TBB NOVA (op afstand)
Deze methode is zeer nuttig voor installateurs of distributeurs indien nodig voor ondersteuning op afstand. Zoals eerder vermeld, om een installatie in de TBB-cloud (TBB NOVA) te hebben, wordt aanbevolen de volgende FAQ te lezen:

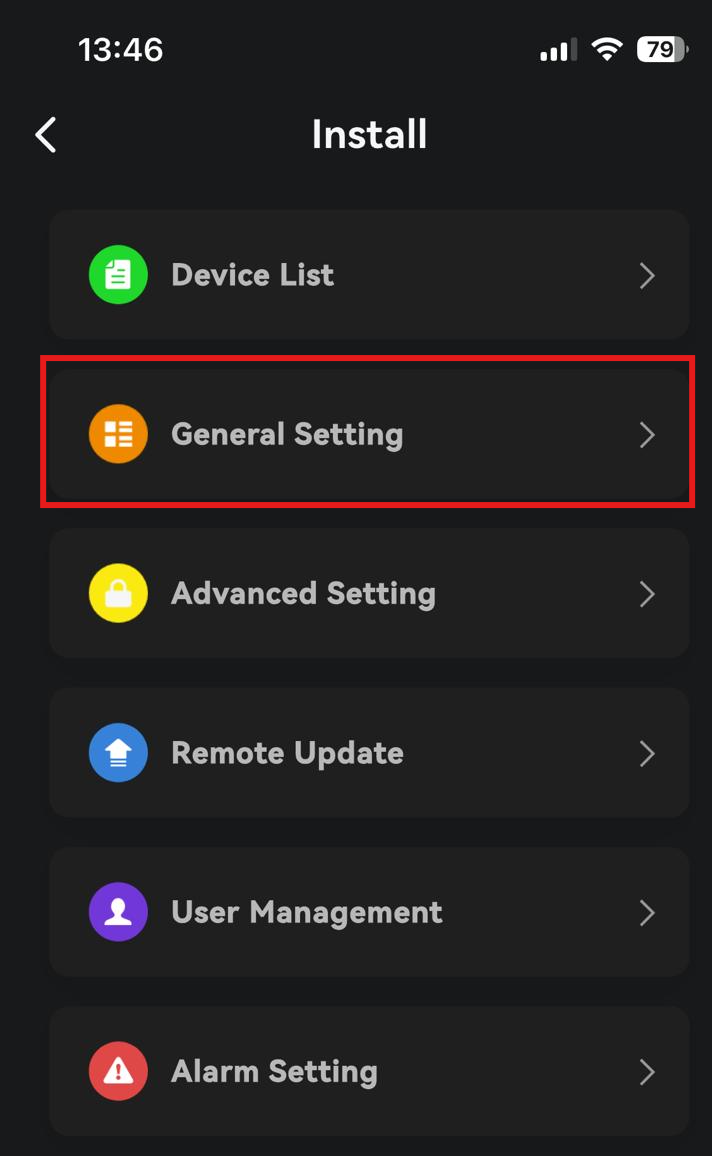

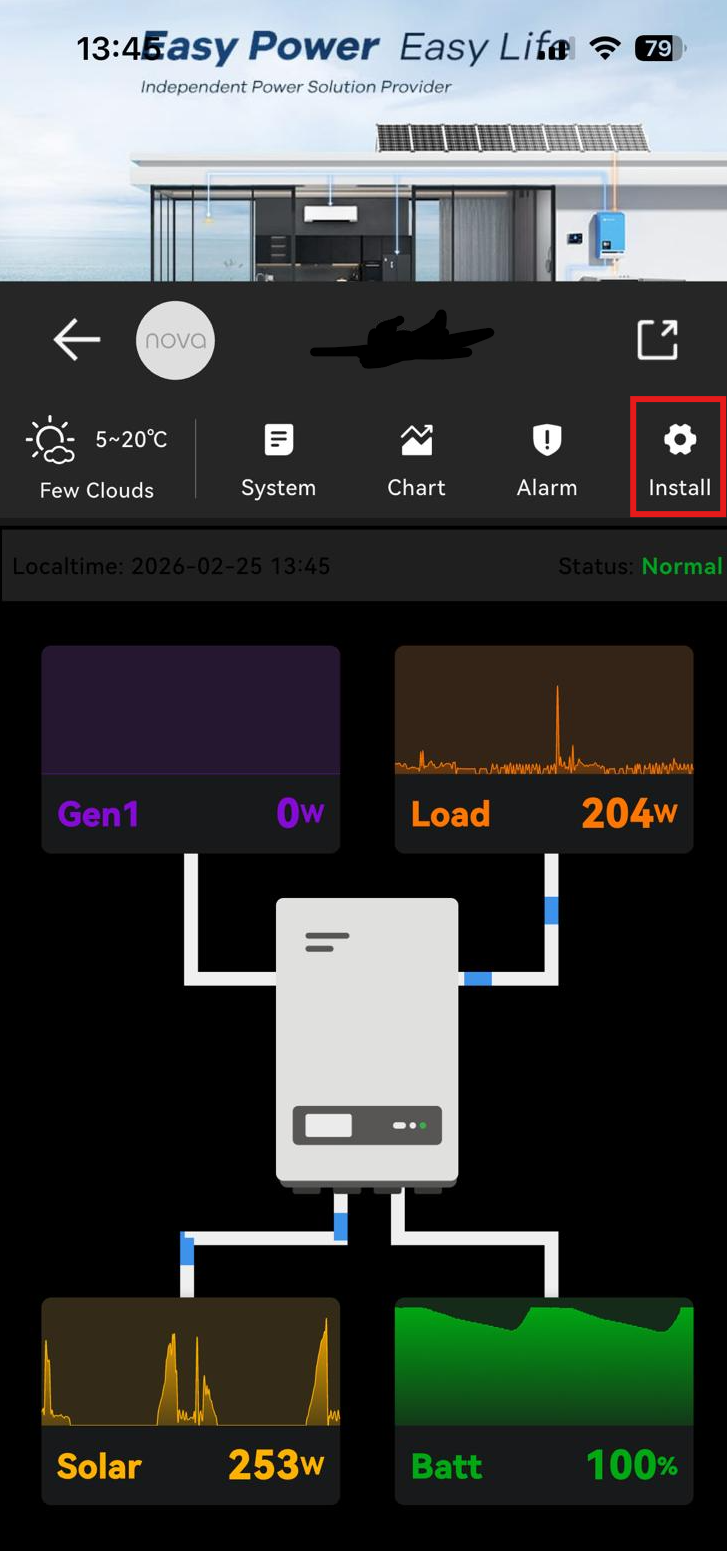

Eenmaal in de cloud (zowel in de App als op het webportaal) moet de installatie worden gekozen die moet worden geparametriseerd, en vervolgens op Install worden geklikt. Eenmaal binnen Install, waar de instellingen zich bevinden, moet u naar General Setting gaan.

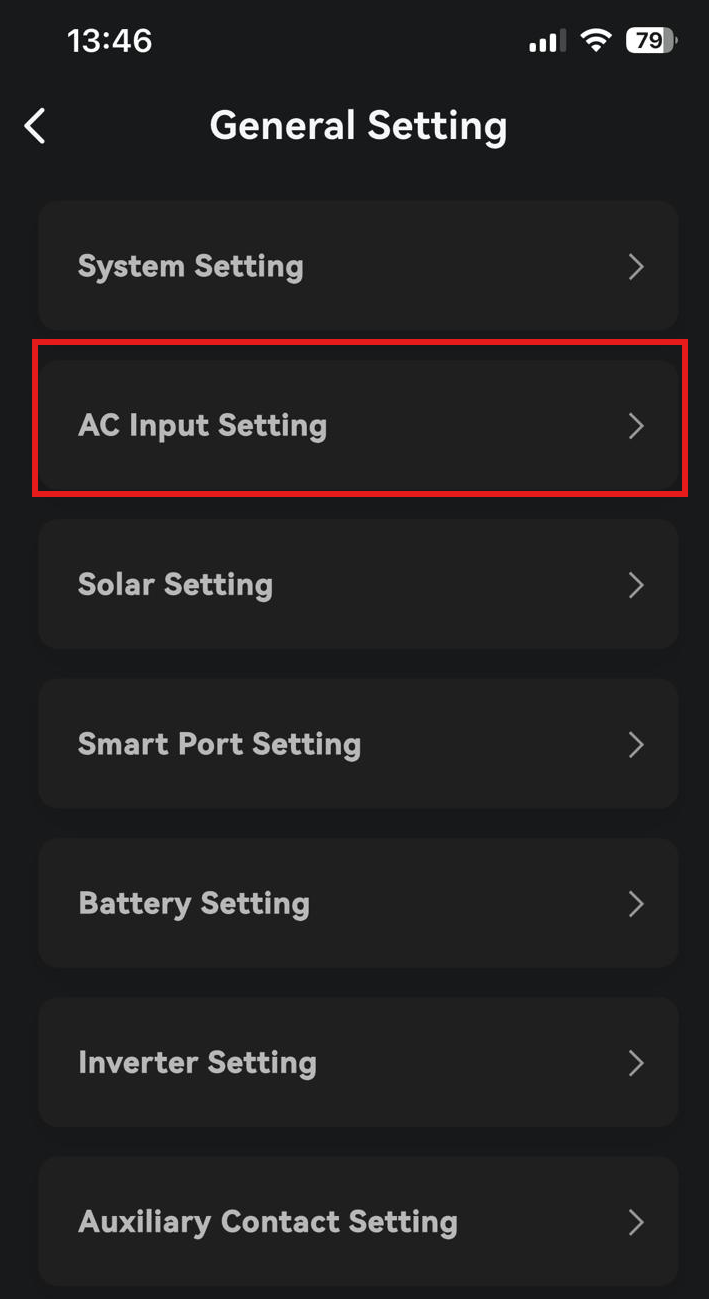

Vervolgens klikt u op AC Input Setting.

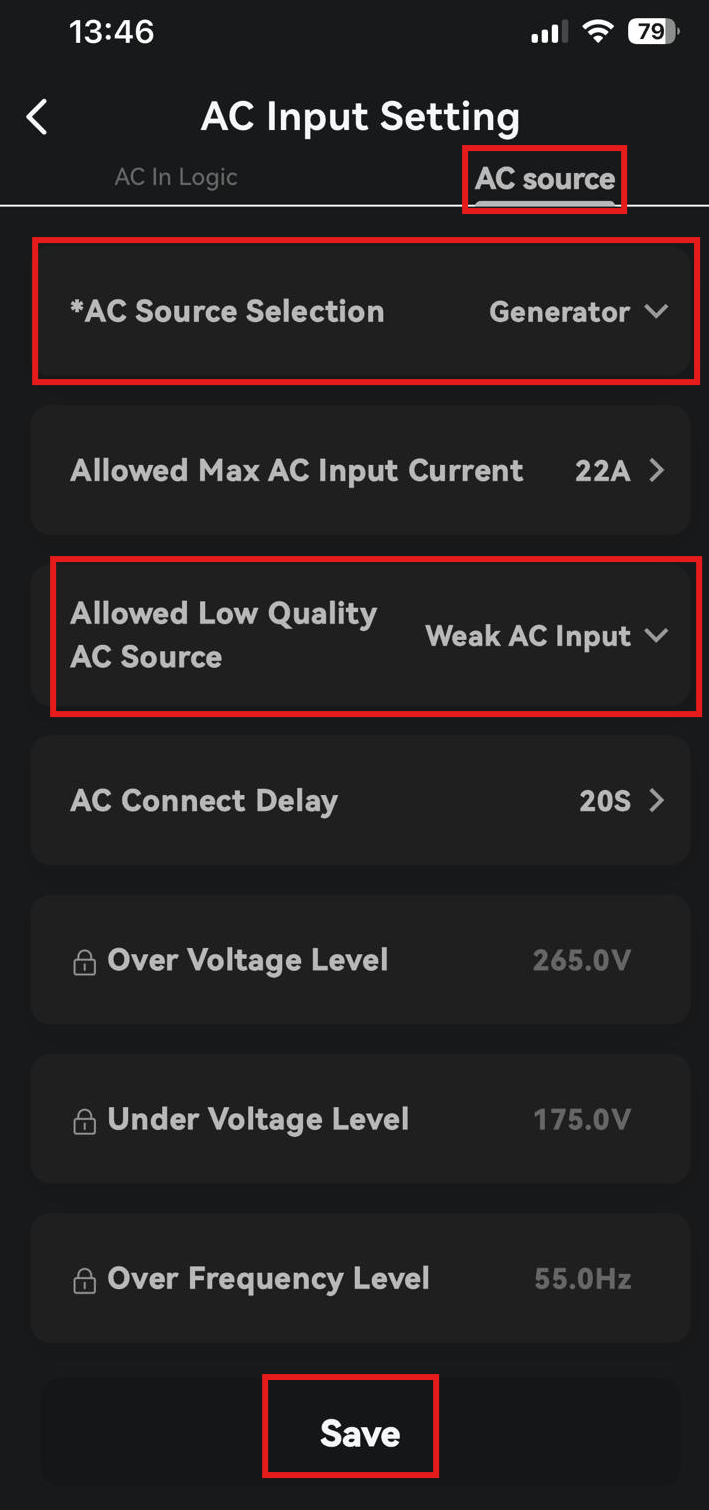

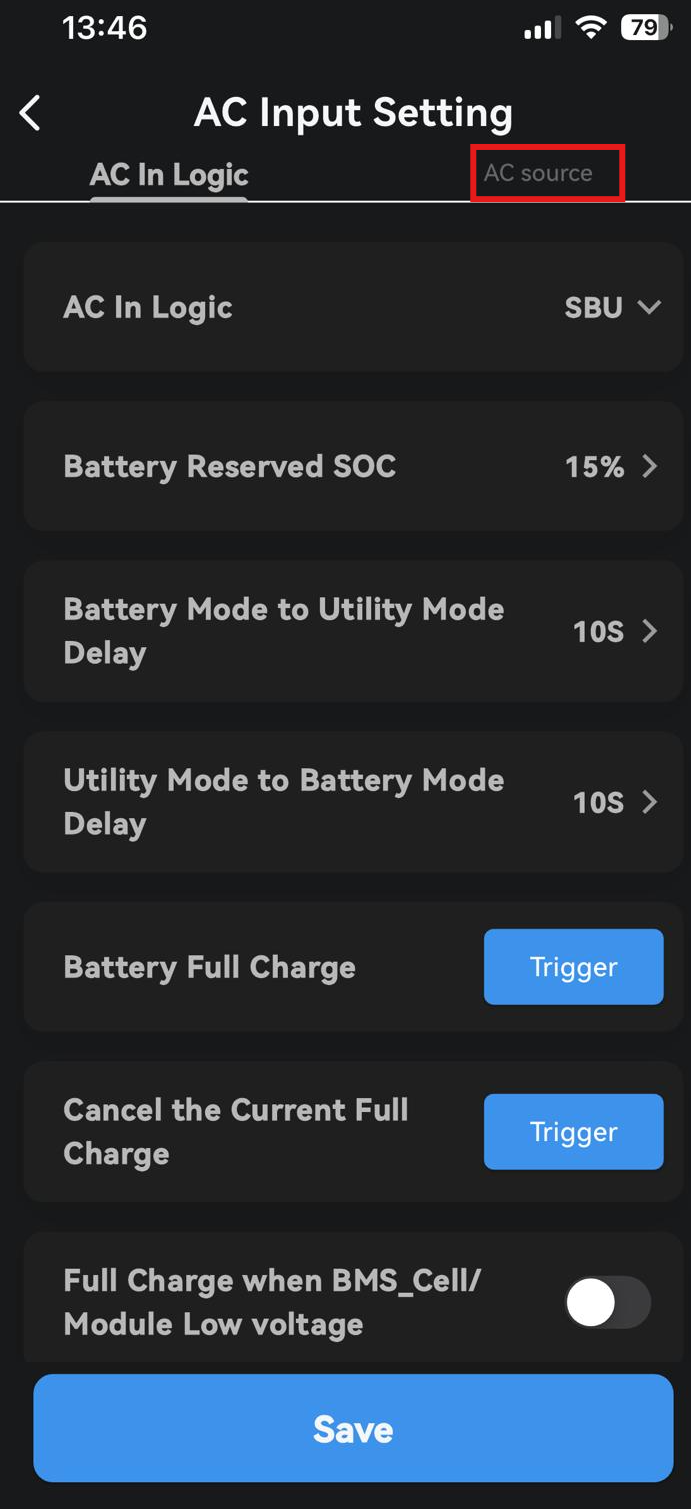

Binnen AC Input Setting, moet u naar het submenu AC Source gaan en als AC Source Selection kiezen: Generator en als Allowe Low Quality AC Source Weak AC Input. Klik op Save en de generator is geparametriseerd. Houd er rekening mee dat het icoon* aangeeft dat deze parameter alleen kan worden gewijzigd met de omvormer in StandBy (door de aan/uit-knop 3 seconden ingedrukt te houden)
Zoals te zien is, kunnen waarden worden aangepast zoals de maximale laadstroom van de batterij, de laadstatus (% SOC) waarbij de generator automatisch inschakelt ...
Gebruikmakend van de TBB-E-MONITOR

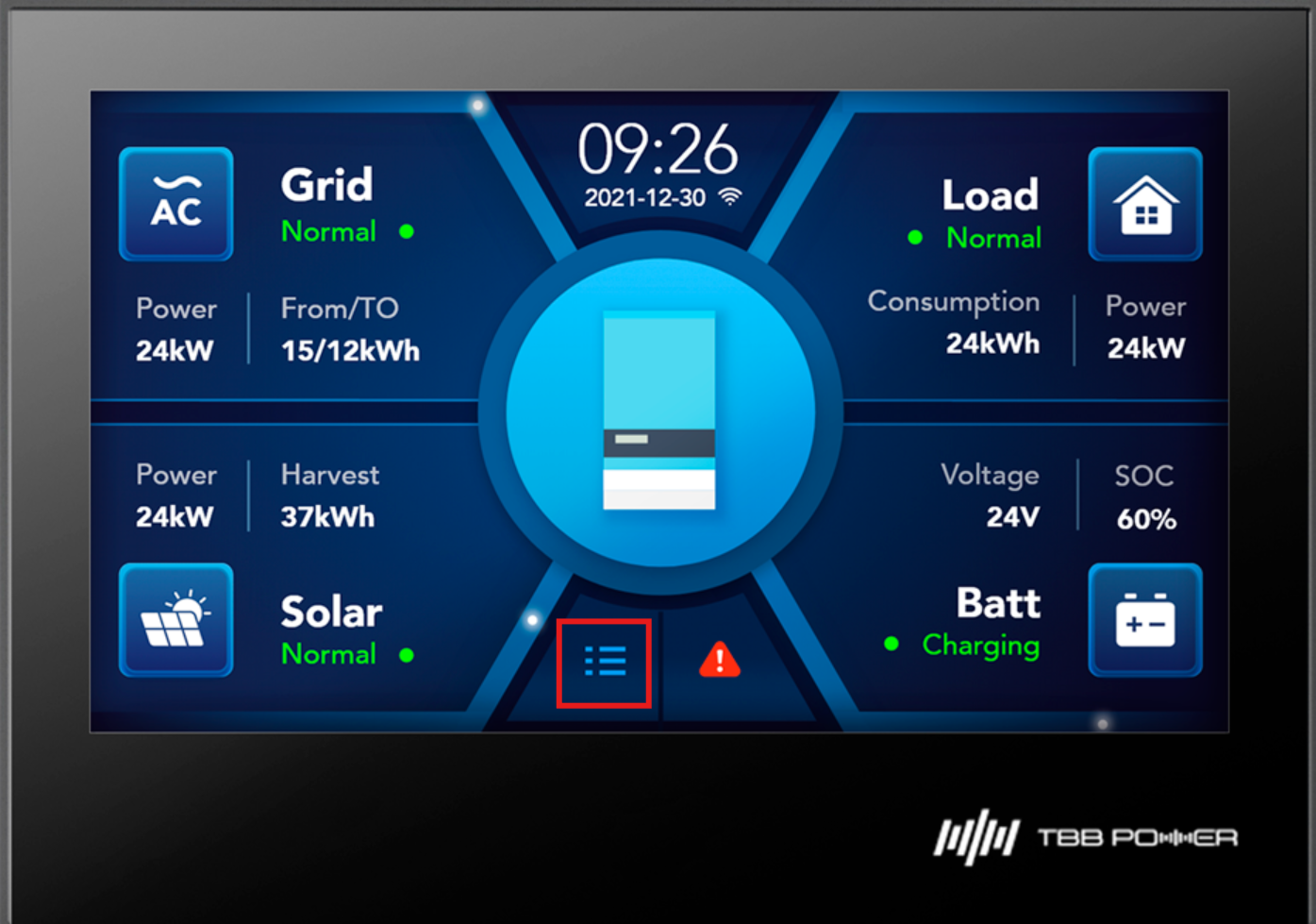

In dit geval wordt de programmering van de generator lokaal uitgevoerd. Nadat de TBB-E4-MONITOR is aangesloten, moet u op het scherm op instellingen (vierkant rood) klikken:

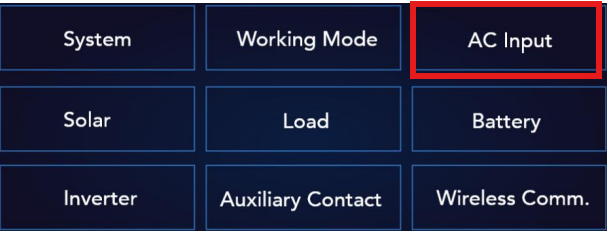

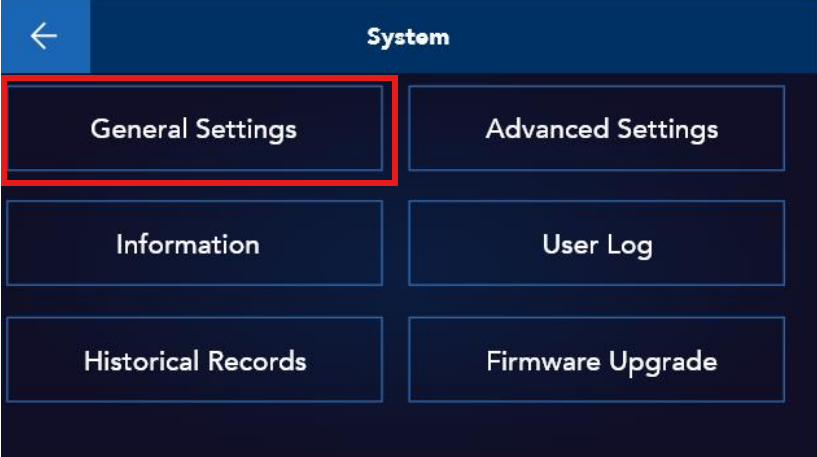

Eenmaal in dit menu, klik op General Settings en vervolgens op AC Input.

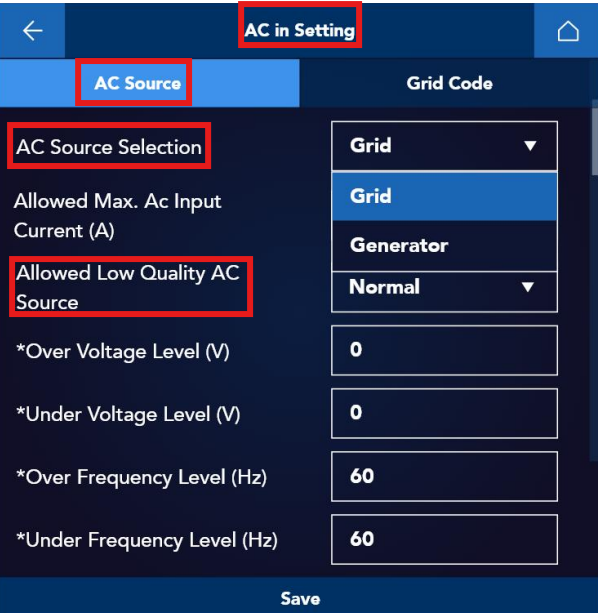

Vervolgens klikt u op AC IN Setting, AC Source en kies bij AC Source Selection: Generator en bij Allowed Low Quality AC Source: Weak AC Input.
Veelvoorkomende fouten en tips
Een veelgemaakte fout is het proberen een generator te gebruiken, maar NIET de modus Generator in AC Input te hebben geconfigureerd, zoals hierboven beschreven. Standaard staat bij AC Input Grid, en wordt de generator niet gedetecteerd, noch kunnen batterijen worden geladen/ontladen of stroom aan de installatie worden geleverd.
Een andere fout die kan optreden is waarschuwing 23 (AC in Under Frequency Protection), die zowel op het LCD-scherm van de omvormer, als op de TBB-E4-MONITOR als in de NOVA App kan verschijnen. Deze fout kan optreden bij het starten of uitschakelen van de generator (iets normaals, omdat de frequentie van de bron bij het opstarten of afsluiten laag is) of omdat de bedrading (fase-nul) van de generator is omgedraaid. De oplossing is eenvoudig: verwissel de fasen van de kabel die is aangesloten op het stopcontact van de generator en de fout verdwijnt.
