Beschrijving: TBB Rio SUN II Omvormer + DYNESS Powerbrick Accu Inbedrijfstellingsprotocol


INLEIDING

Geldige omvormers: TBB Rio SUN II-serie

Geldige accu:

  • Dyness DY-POWERBRICK-14336

Extra apparaten:

  • TBB-E4-MONITOR
  • Slimme meter TBB-SDM-230
  • TBB-ETHERLINKER


STAP 1: ELEKTRISCHE AANSLUITING TUSSEN OMVORMER EN ACCU'S

Het wordt sterk aanbevolen om de gebruikershandleiding van zowel de TBB omvormer als de DYNESS accu te lezen en precies volgens de voorschriften van de fabrikant te installeren.

Sluit de DC-kabels van de omvormer aan op de accu (kabels meegeleverd met de accu). Het is zeer belangrijk dat u op de juiste polariteit let voordat u de omvormer aansluit.

De positieve kabel (rood) wordt aangesloten op de BAT + poort van de omvormer (linksonder op de omvormer), terwijl de negatieve(zwart) wordt aangesloten op de BAT - poort van de omvormer (linksonder op de omvormer).

Het is ook noodzakelijk om een correct gedimensioneerde zekering te installeren tussen de omvormer en de accu.

STAP 2: AANSLUITEN VAN DE COMMUNICATIEKABEL TUSSEN DE OMVORMER EN DE ACCU

Deze communicatiekabel is een RJ45-kabel die bij de accu wordt geleverd. Het is belangrijk om deze stap uit te voeren omdat de omvormer anders de accu's niet detecteert.

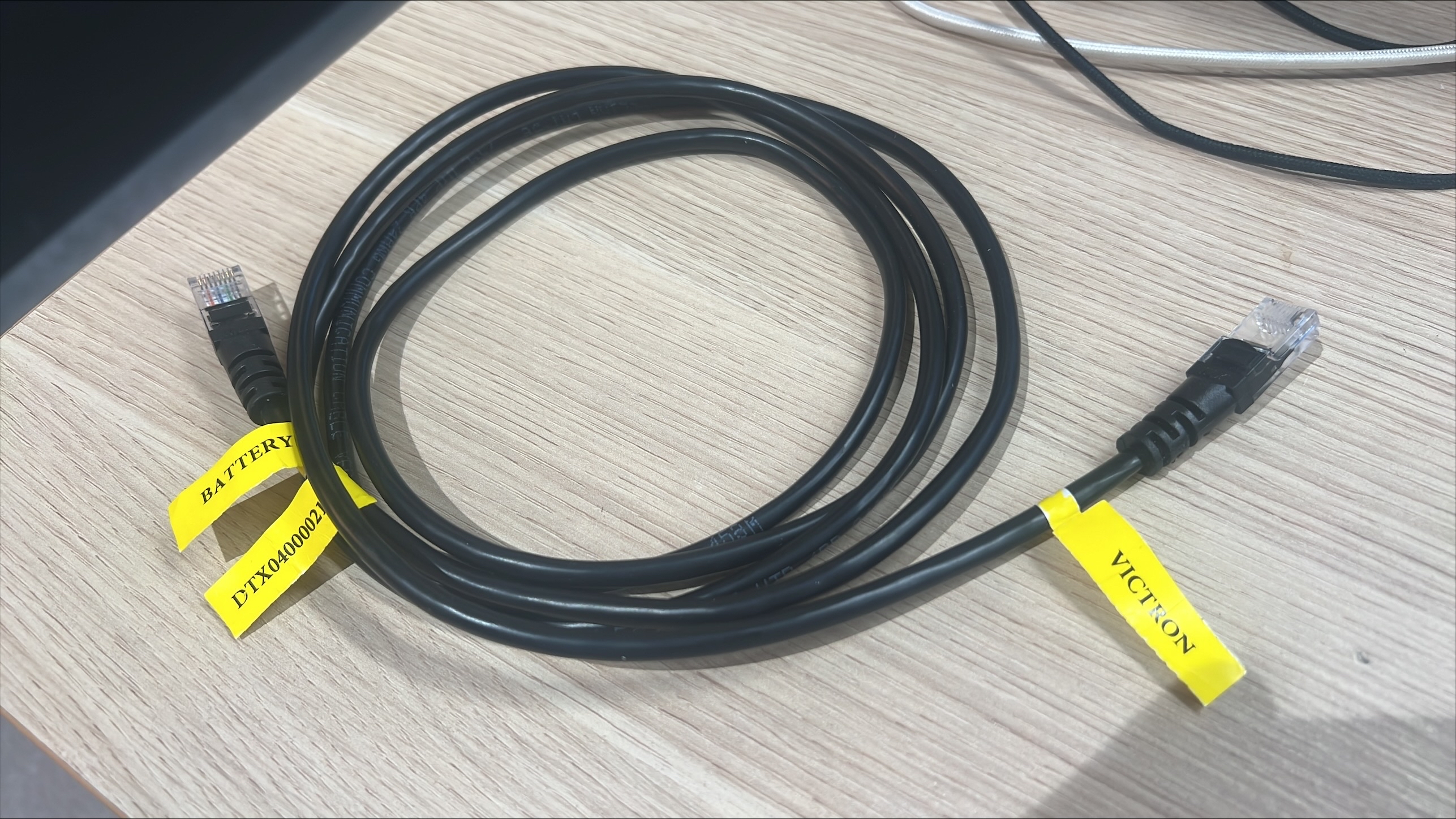

De accu's worden geleverd met 3 kabels, afhankelijk van het type en merk omvormer. In dit geval moet je de kabel kiezen met"VICTRON" op het label"INVERTER".

Om deze kabel aan te sluiten zijn er 2 opties:

Directe verbinding tussen omvormer en accu:

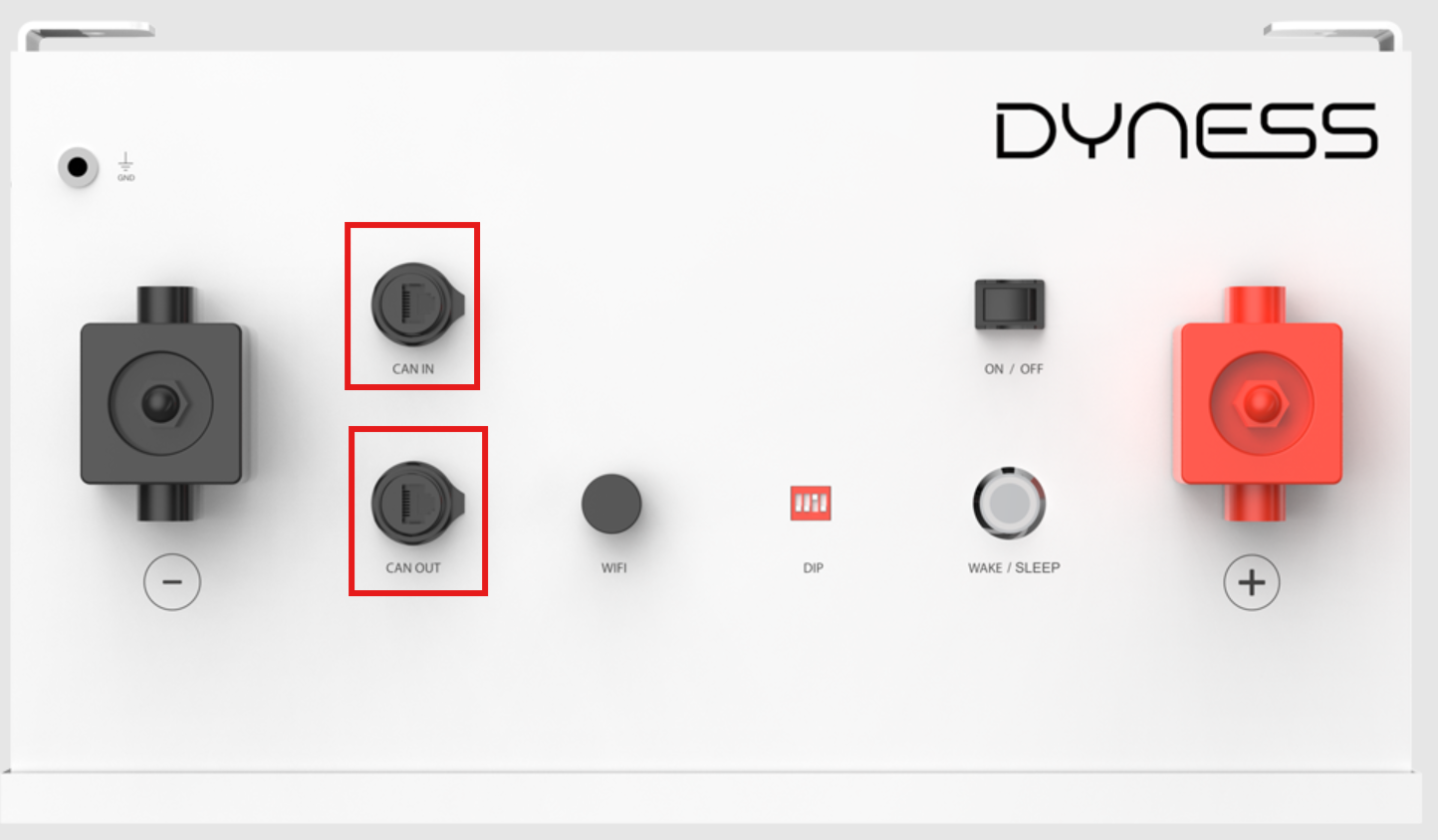

  • Op de accu moet de communicatiekabel worden aangesloten op de CAN IN-poort. De kant van de kabel die moet worden aangesloten is de kant met het label"BATTERY". Als er meerdere accu's parallel worden geplaatst, moeten deze, naast de verbinding met de omvormer, met elkaar worden verbonden via een RJ45-kabel (dit is een kortere kabel die ook in de accu's aanwezig is). De verbinding wordt gemaakt tussen de CAN OUT van de ene accu en de CAN IN van de volgende.
  • Op de omvormer moet de communicatiekabel worden aangesloten op de ComSyncIn-poort. De kant van de kabel die moet worden aangesloten is de kant met de markering"INVERTER".

Aansluiting via de TBB-E4-MONITOR: Dit is een accessoire dat verplicht en noodzakelijk is wanneer je overtollige zonneproductie wilt terugleveren aan het net, in het geval van parallelschakeling van omvormers, driefasige aansluiting en AC-koppeling (AC Coupling). Als optie dient het ook als display voor lokale bewaking.

  • Op de accu moet de communicatiekabel worden aangesloten op de CAN IN-poort. De kant van de kabel die moet worden aangesloten is de kant met de markering"BATTERY". Als er meerdere accu's parallel worden geïnstalleerd, moeten deze, naast de verbinding met de omvormer, met elkaar worden verbonden via een RJ45-kabel (ook aanwezig op de accu's). De verbinding wordt gemaakt tussen CAN OUT van de ene accu en CAN IN van de volgende.

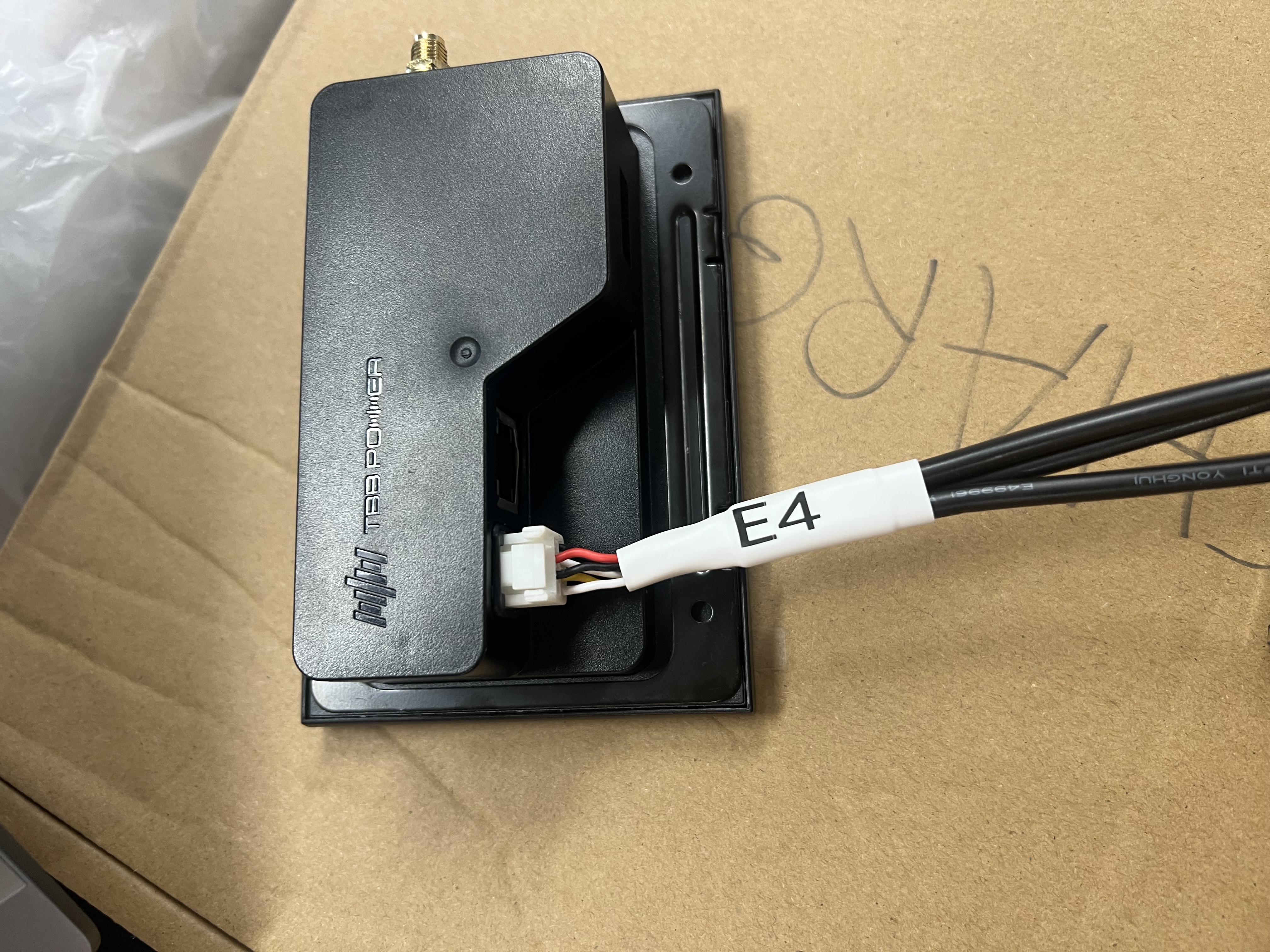

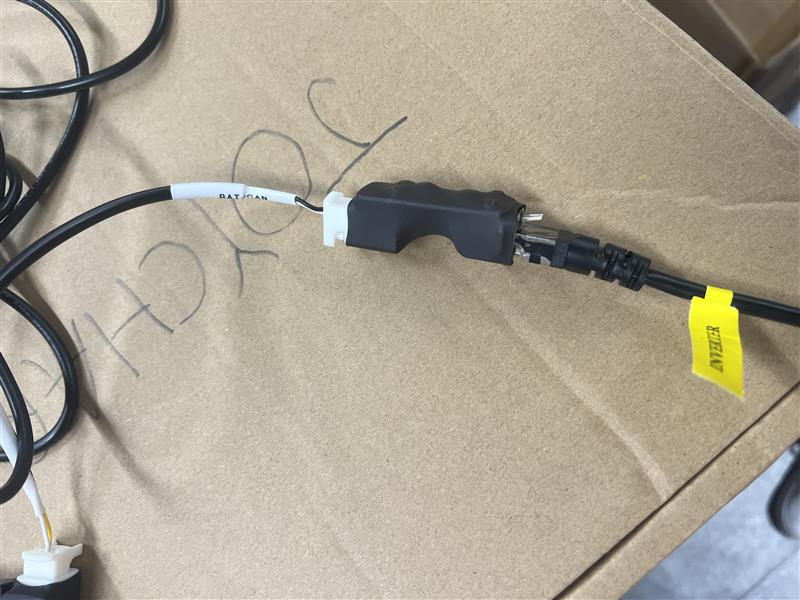

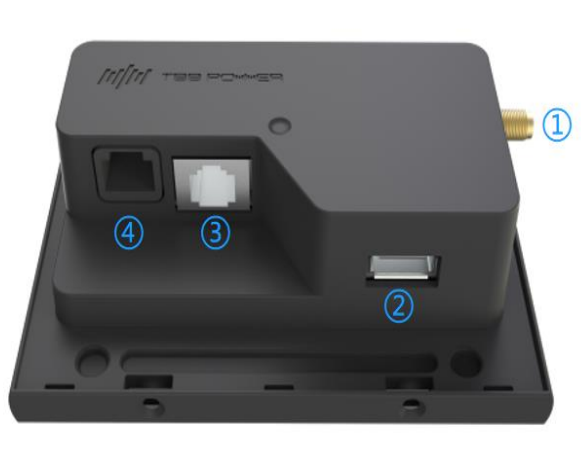

  • In de TBB-E4-MONITOR moet de kabel worden aangesloten op de poort linksonder(poort 4) met behulp van een adapter waarop"E4" en"CAN-BAT" staan (meegeleverd met de monitor). De kant van de communicatiekabel die moet worden aangesloten op de adapter(CAN-BAT) is de kant met de aanduiding"INVERTER".

  • De TBB-E4-MONITOR moet ook via een andere RJ45-kabel op de omvormer worden aangesloten. Deze kabel wordt met de monitor meegeleverd. De verbinding wordt gemaakt van de RJ45-poort van de TBB-E4-MONITOR(poort 3) naar de ComMON-poort van de omvormer zelf.

STAP 3: ACTIVERING ACCUDIPS

Aan de voorkant van de accu's bevinden zich enkele dips die op verschillende manieren moeten worden geplaatst, afhankelijk van het merk omvormer en het aantal accu's dat aanwezig is. In dit geval:

Een enkele accu:

DIP 1,2,3,4 in OFF positie.

Meerdere accu's in parallel: Zowel de masteraccu (rechtstreeks aangesloten op de omvormer) als de slaves met DIP 1,2,3,4 in de OFF-stand.

STAP 4: SCHAKEL ACCU'S EN OMVORMER IN

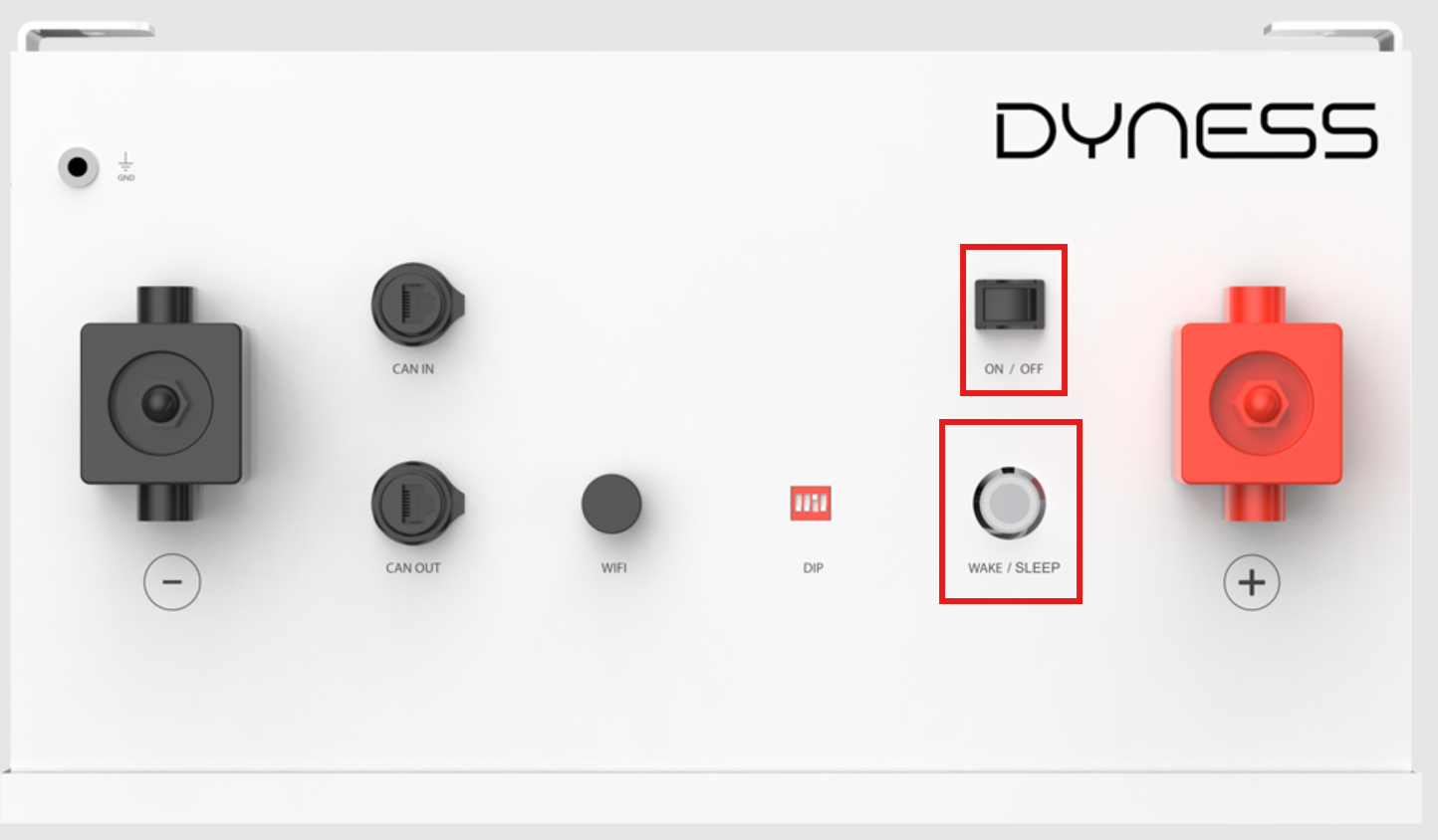

  • Schakel eerst de accu's in. Zet de AAN/UIT-schakelaar in de stand AAN. Druk vervolgens gedurende 3 seconden op de WAKE/SLEEP-knop van de accu of van de masteraccu als er meerdere accu's zijn. De slave-accu's worden na enkele seconden automatisch ingeschakeld.

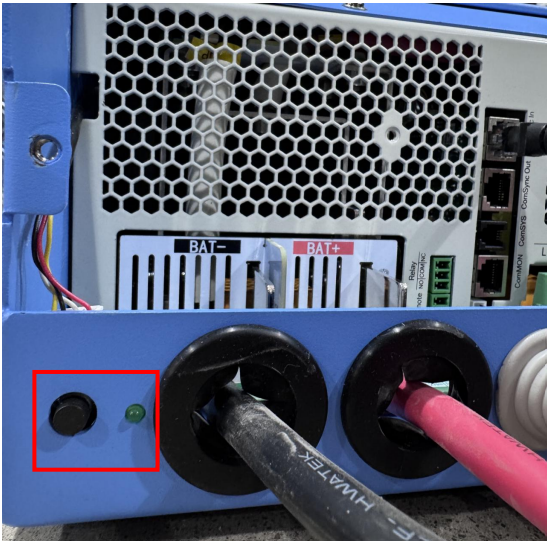

  • Schakel vervolgens de omvormer in door 3 seconden op de zwarte knop linksonder op de omvormer te drukken.

STAP 5: DE OMVORMER INSTELLEN

Voor de juiste werking van het TBB + DYNESS ecosysteem is het noodzakelijk om een aantal instellingen aan de parameters van de omvormer uit te voeren. Dit instellen kan op verschillende manieren worden gedaan:

Met behulp van het LCD-scherm van de omvormer zelf.

Standaard geeft het LCD-scherm informatie weer over de accu, het elektriciteitsnet, de productie van zonne-energie en de vraag naar elektriciteit.

Houd de knop"ENTER" ingedrukt om de configuratie te openen. Met de knoppen"UP" (Omhoog) en"DOWN" (Omlaag) kun je door het configuratiemenu navigeren.

Om een specifieke parameter te wijzigen, druk je op de knop"ENTER" en wijzig je de waarde met de knoppen"UP" en"DOWN". Voor bepaalde parameters moet de omvormer zich in stand-bymodus bevinden om ze te kunnen wijzigen; in dat geval verschijnt het pictogram SETTING op het scherm uit.

Om deze wijziging te bevestigen, moet u nogmaals op de knop"ENTER" drukken. Als de wijziging is gelukt, blijft het pictogram"SUCCESSFUL" gedurende 1 seconde branden. Als de wijziging niet is gelukt, blijft het pictogram"FAIL" 1 seconde branden. Als u de wijziging wilt annuleren (bv. per vergissing), drukt u op de knop"ESC".

De parameters die moeten worden gewijzigd wanneer er een TBB + DYNESS-systeem is, zijn de volgende:

  • Parameter 10 (batterijtype). Kies 6 (Lithium).
  • Parameter 20 (Laagste SOC-beschermingsdrempel). Kies het minimumpercentage van de batterij. Aanbevolen 10-20%.
  • Parameter 21. (Druppellaadstroom). Wanneer de lithiumaccu een laadstroom van 0A (bij 100% lading) afgeeft, is de druppellaadstroom standaard 2A. Selecteer 0 (Disable) en de druppellaadstroom is uitgeschakeld.
  • Parameter 35. (Maximale AC laadstroom). Selecteer de maximale acculaadstroom, in dit geval 140A.

De TBB-E4-MONITOR gebruiken

Om de TBB-E4-MONITOR correct aan te sluiten en de gegevens weer te geven, volgt u de stappen zoals beschreven in stap 3. Om de TBB-E4-MONITOR te gebruiken, schakelt u de omvormer in en wacht u 10 seconden.

Het wordt aanbevolen om de instructiehandleiding en de handleiding voor het eerste gebruik te lezen die u kunt vinden op de website van Visiotech.

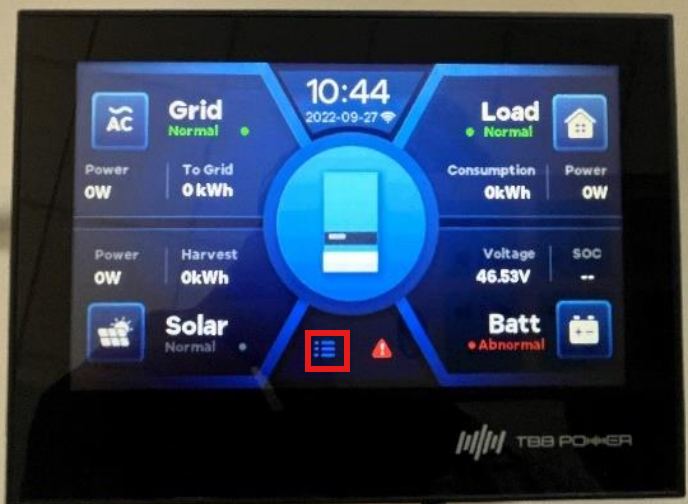

Standaard toont het display van de TBB-E4-MONITOR informatie over de accu, het elektriciteitsnet, de productie van zonne-energie en de vraag naar elektriciteit. Om de parameters te wijzigen, klikt u op het pictogram omgeven door rood (SYSTEEM) en binnen dat pictogram kiest u ALGEMENE INSTELLINGEN.

De parameters die moeten worden gewijzigd bij een TBB + DYNESS systeem zijn de volgende, en ze worden allemaal gewijzigd binnen Algemene instellingen onder Batterijinstellingen.

  • Batterijtype: Kies onder Batterijtype de optie Lithiumbatterij.
  • Laag SOC-beschermingsdrempel. Kies het minimumpercentage van de batterij onder Laag SOC uitschakelen. Aanbevolen 10-20%.
  • Zweefstroom: Wanneer de lithiumbatterij een laadstroom van 0A (bij 100% lading) afgeeft, is de standaard druppellaadstroom 2A. Selecteer Disable en de druppellaadstroom wordt uitgeschakeld.
  • Maximale AC-laadstroom. Selecteer de maximale laadstroom van de accu, Max Charging Current ( in dit geval is dat 140A)

De TBB NOVA-toepassing gebruiken via Bluetooth of WiFi.

In dit geval is het noodzakelijk om de TBB-E4-MONITOR of het Kinergy WiFi-accessoire, de antenne die bij alle omvormers wordt geleverd, te hebben aangesloten. In beide gevallen worden ze aangesloten op de ComMON-poort van de omvormer.

De instellingen kunnen met behulp van de App lokaal worden gewijzigd of zodra de installatie met de cloud is verbonden. Naast het maken van de instellingen wordt het sterk aanbevolen om het systeem te verbinden met de TBB cloud. Naast de mogelijkheid om op afstand in realtime te monitoren, geeft dit een extra jaar garantie.

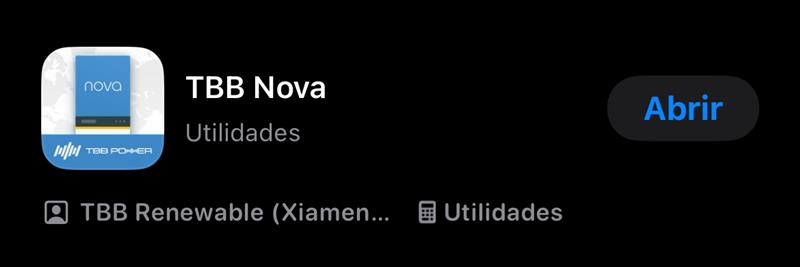

Het eerste wat je moet doen is de TBB NOVA app downloaden, beschikbaar op zowel iOS als Android.

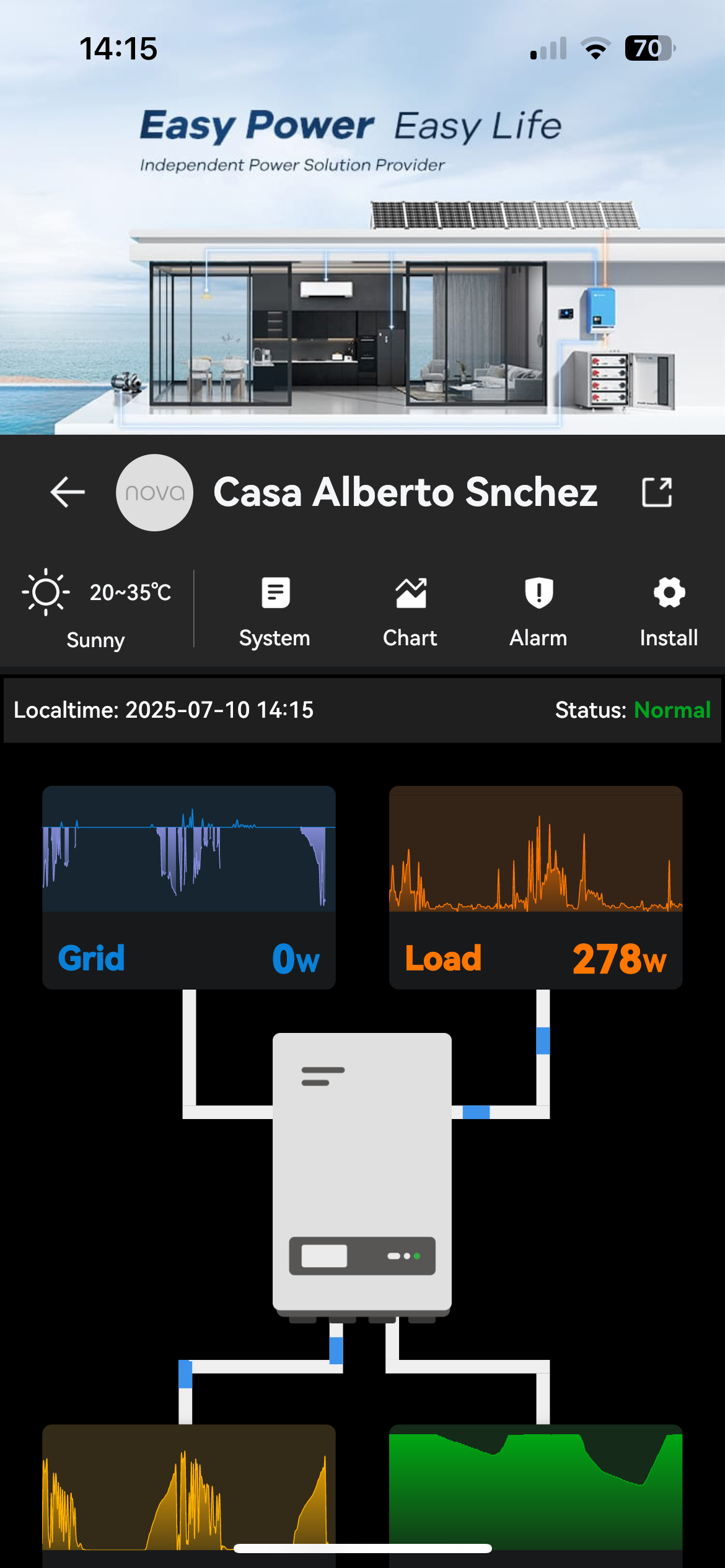

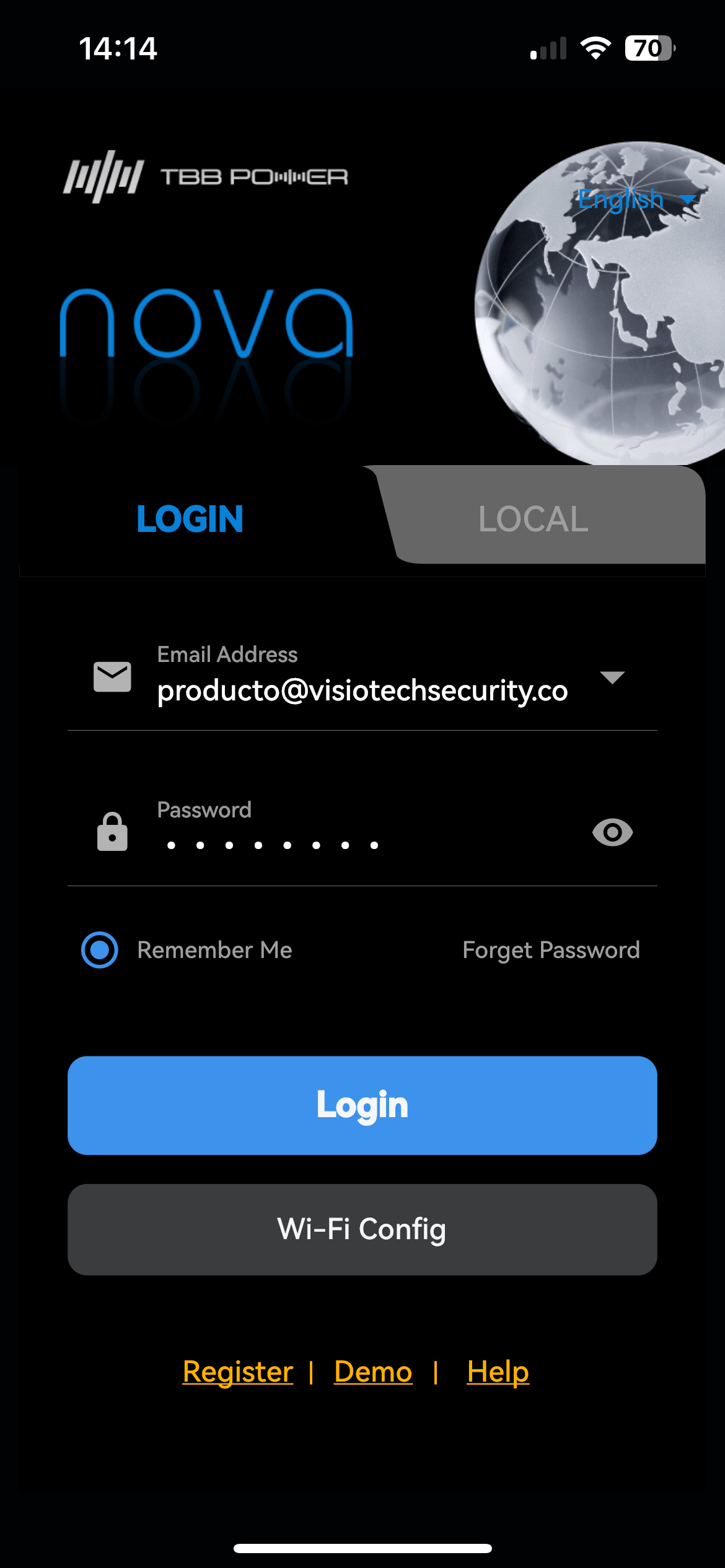

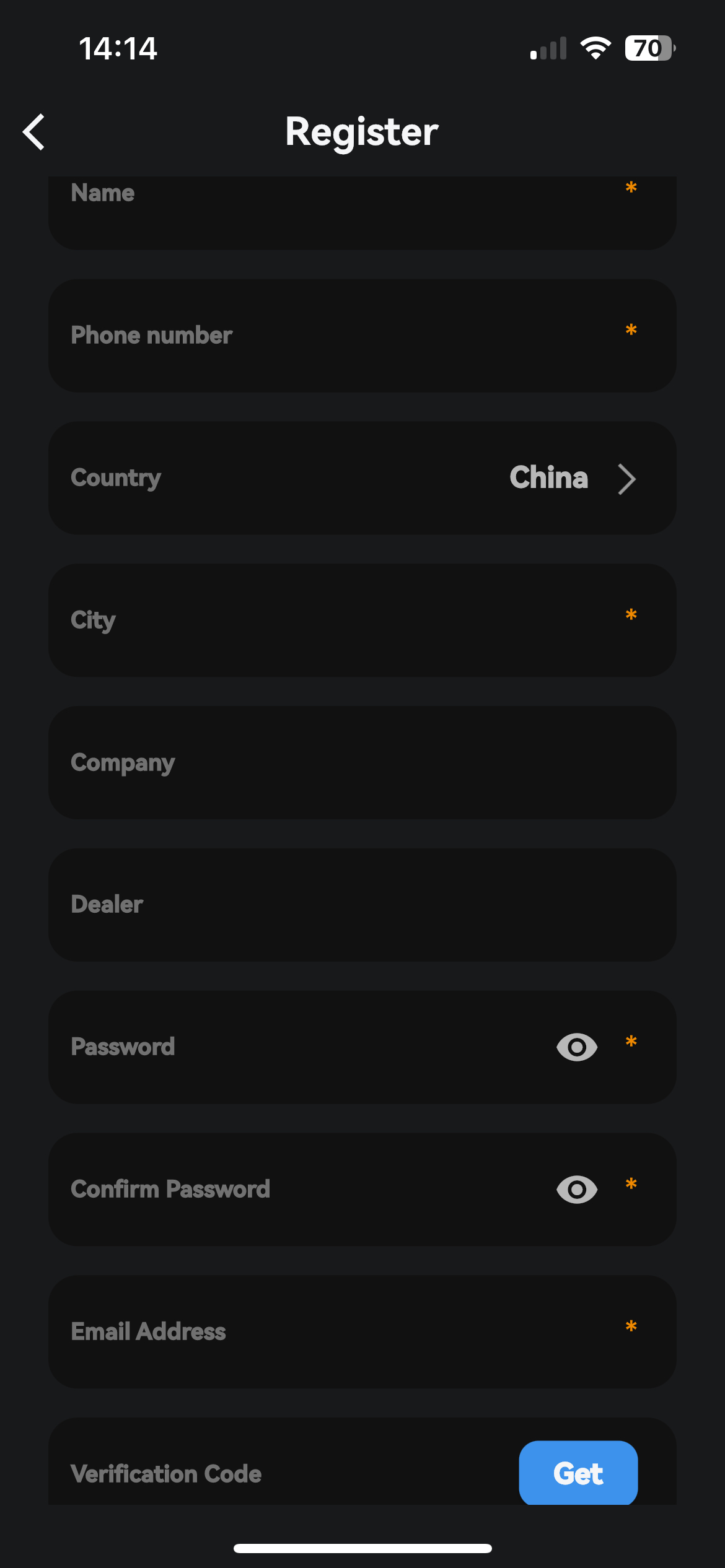

Als u verbinding wilt maken met de cloud, moet u zich registreren (gebruikersnaam, mobiele telefoon, land, stad, wachtwoord en e-mailaccount vereist), de verificatiecode toevoegen die naar de e-mail wordt gestuurd, naar LOGIN gaan en vervolgens de installatie toevoegen via QR of S/N (ofwel van de Kinergy WiFi of de TBB-E4-MONITOR).

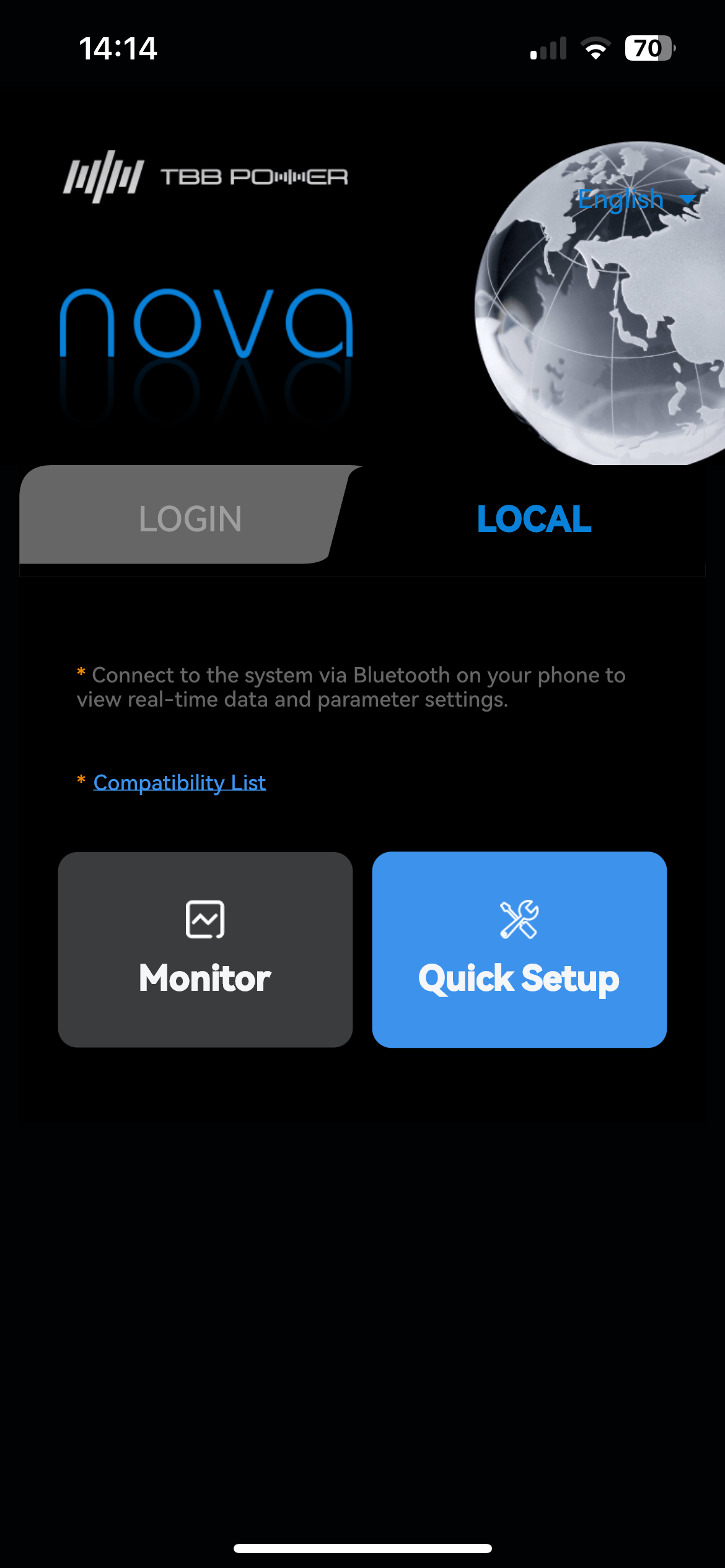

Als u geen verbinding wilt maken met de cloud, ga dan naar LOCAL en ga naar Quick Setup.

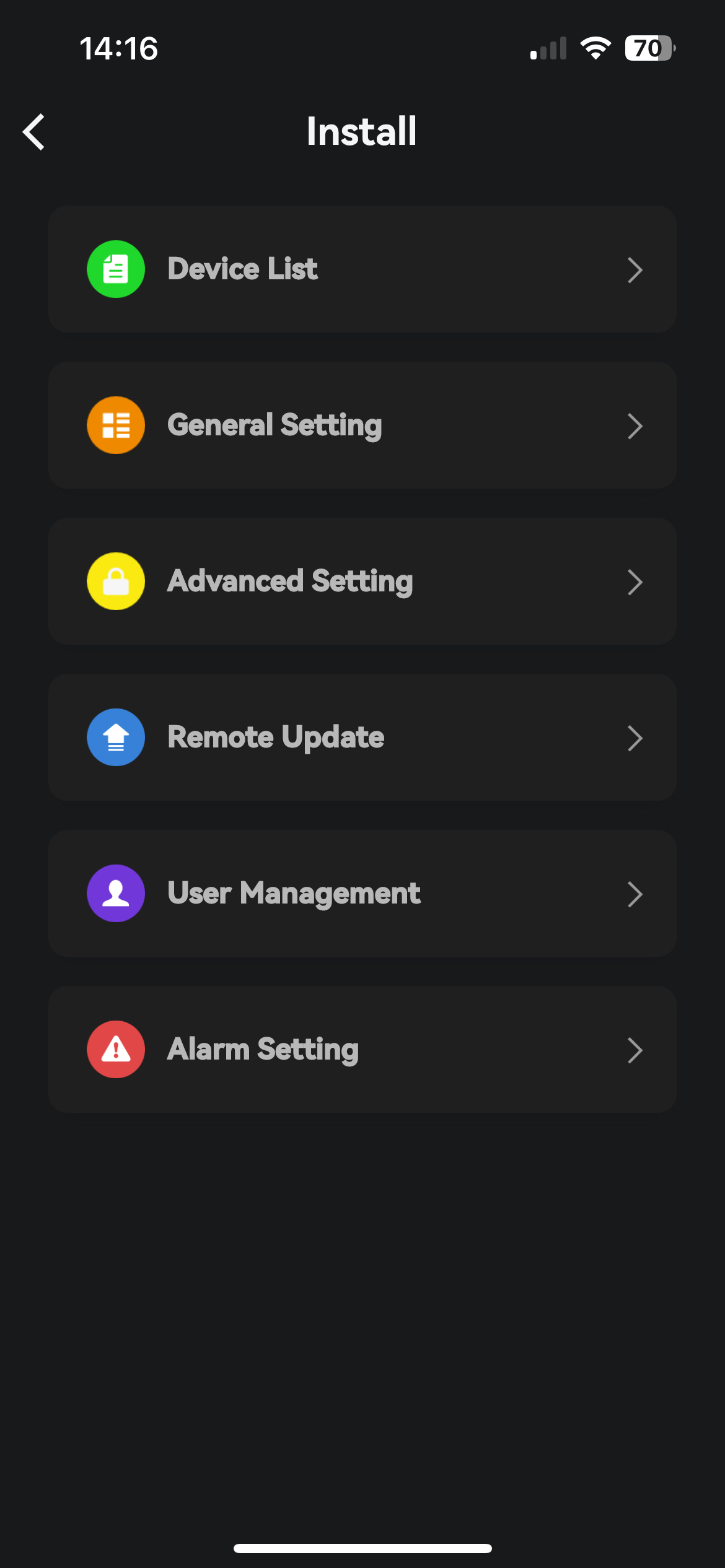

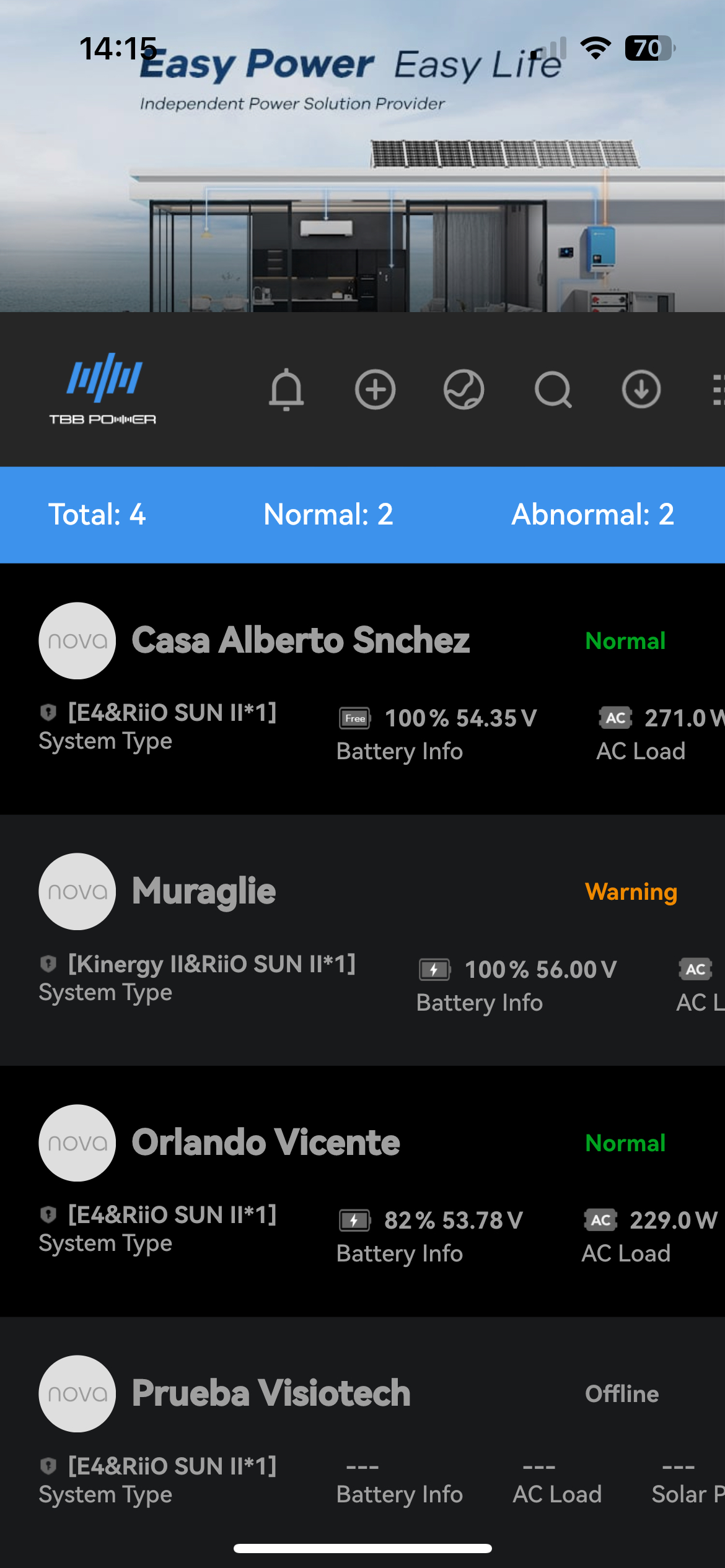

Binnen de app, in de interface, verschijnt een reeks installaties, waaronder degene die u wilt instellen. Klik erop en vervolgens op INSTALL.

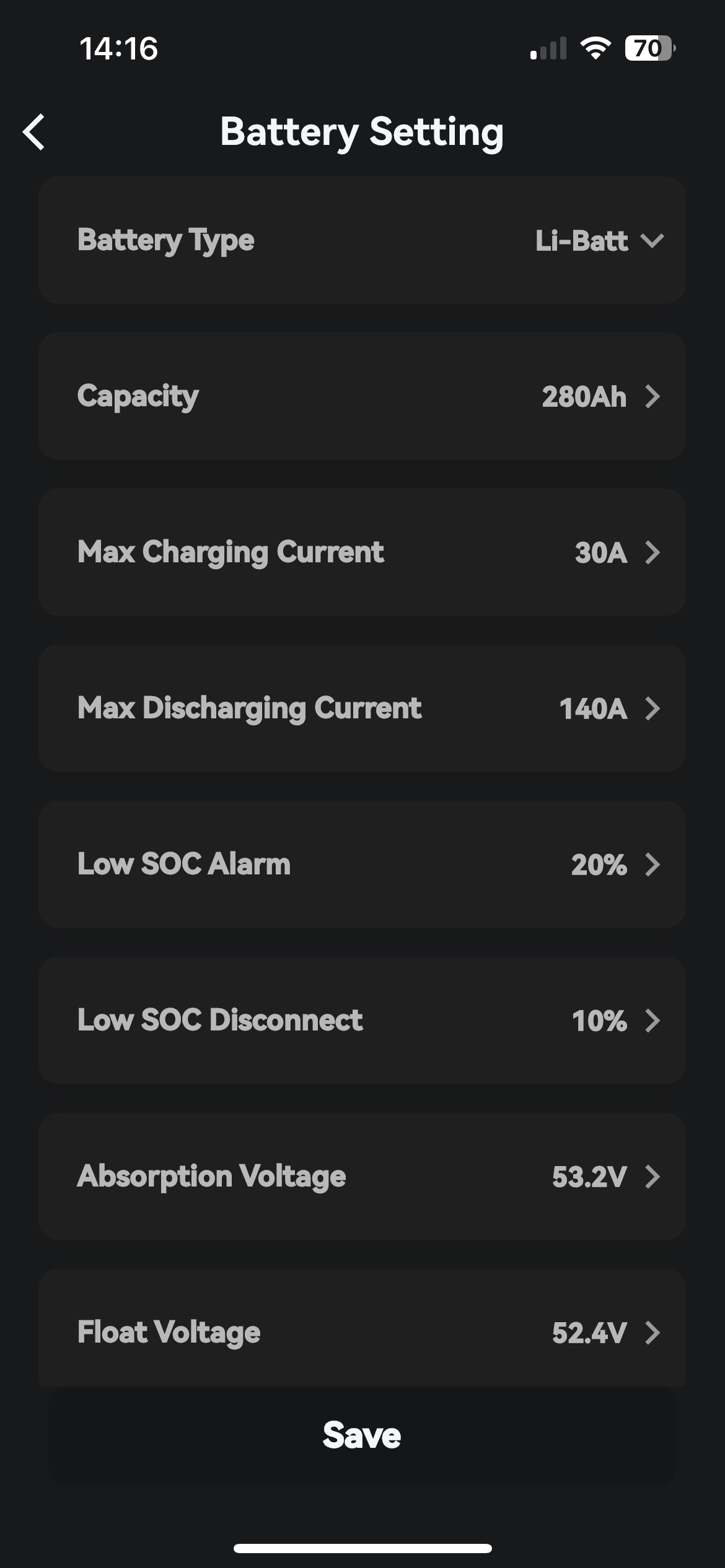

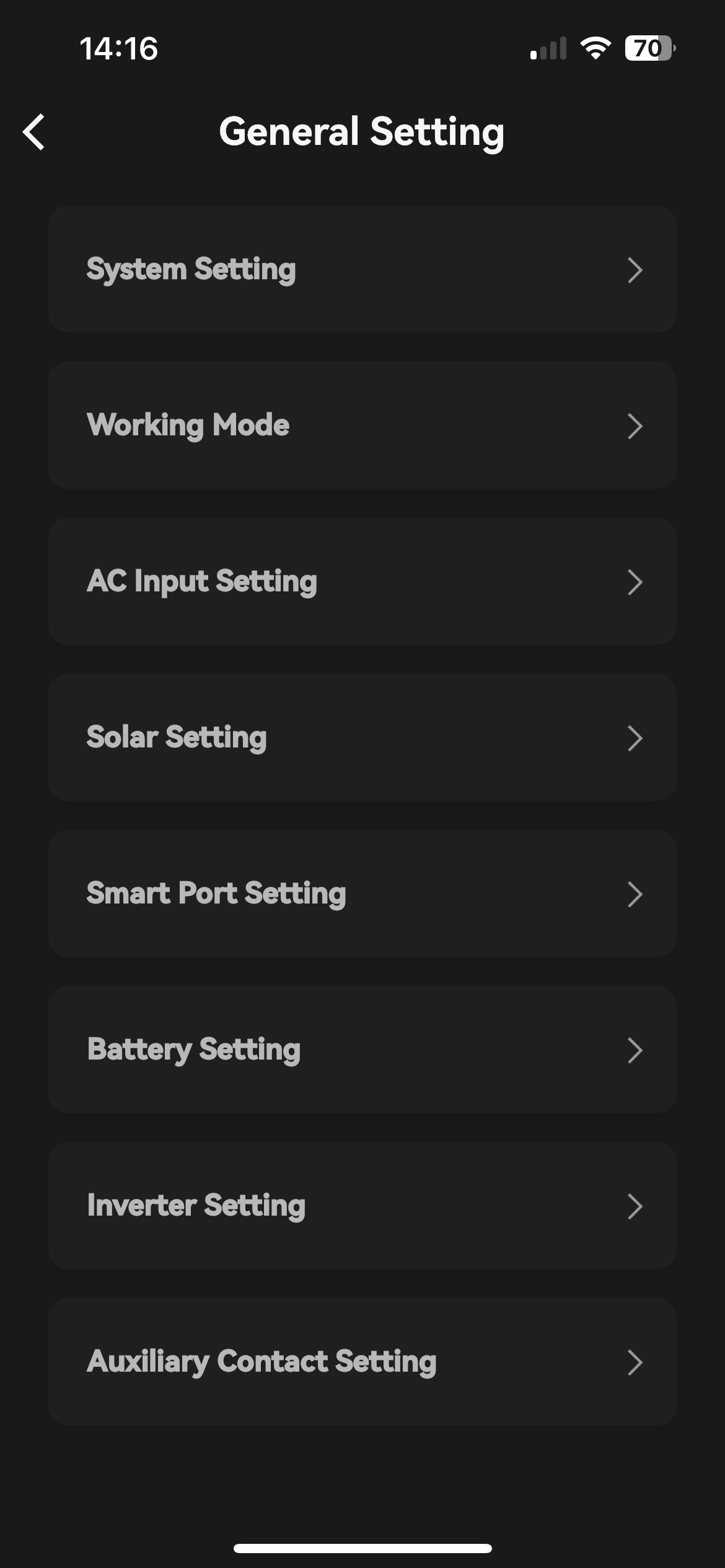

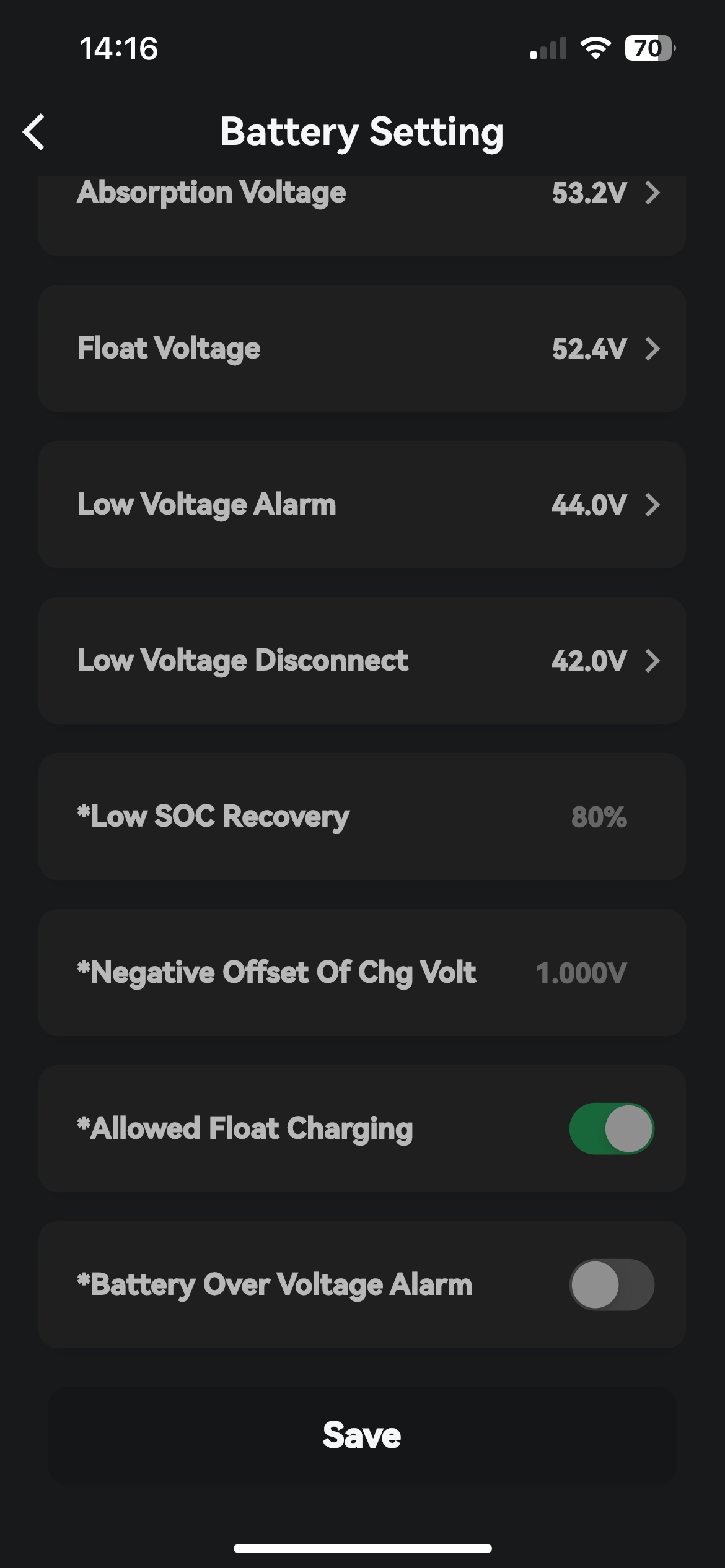

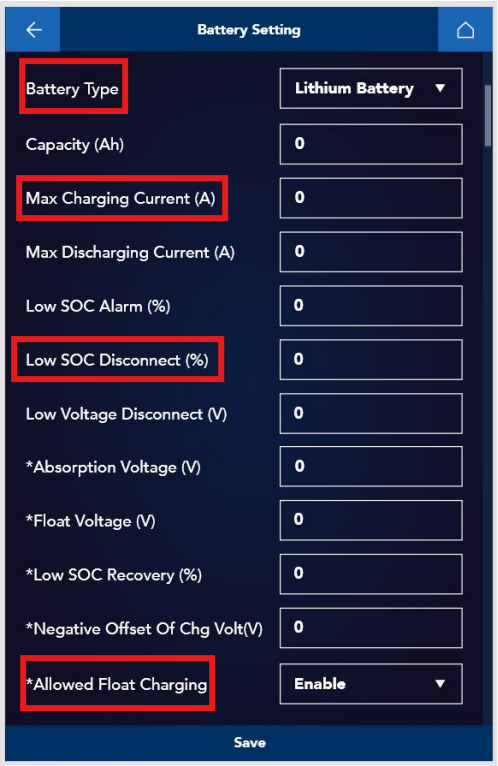

Kies vervolgens ALGEMENE INSTELLING en BATTERIJ INSTELLING. In BATTERY SETTING wijzig je de nodige parameters:

  • Batterijtype: Selecteer lithiumbatterij onder Batterijtype.
  • Laag SOC-beschermingsdrempel. Kies onder Low SOC Disconnect het minimumpercentage van de batterij. Aanbevolen 10-20%.
  • Zweefstroom: Wanneer de lithiumbatterij een laadstroom van 0A (bij 100% lading) afgeeft, is de standaard druppellaadstroom 2A. Selecteer Disable en de druppellaadstroom wordt uitgeschakeld.
  • Maximale AC-laadstroom. Selecteer de maximale laadstroom van de accu, die Max Charging Current is (in dit geval is dat 140A)
