Beschrijving: Protocol voor het aanmaken en verbinden van installaties met de TBB NOVA cloud

INLEIDING

De gratis cloudverbinding (TBB NOVA) van installaties met TBB-apparatuur is een optionele maar sterk aanbevolen stap. Naast de mogelijkheid om elke installatie in realtime te monitoren (waarbij het mogelijk is om storingen, alarmen te bekijken, updates uit te voeren, enz.), geeft de verbinding met TBB NOVA 1 jaar extra garantie op de geïnstalleerde apparatuur.

Het aanmaken en verbinden van installaties kan op 3 verschillende manieren:

• Via omvormers van de serie TBB Rio SUN II, met het apparaat Kinergy WiFi dat in de doos zit, voor een draadloze verbinding.
• Via de monitor TBB-E4-MONITOR, een extra accessoire, voor een draadloze verbinding.
• Via TBB-ETHERLINKER, een extra accessoire, voor een ethernetverbinding.

AANMAKEN VAN EEN ACCOUNT IN TBB NOVA.

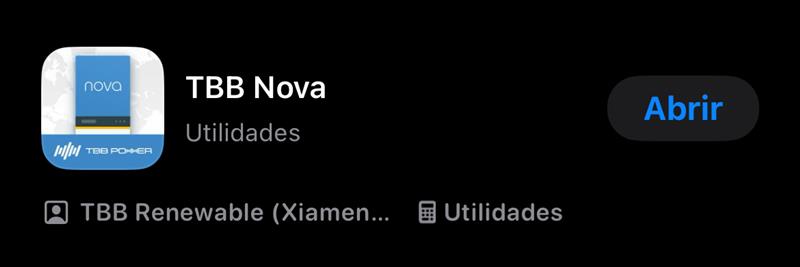

De eerste stap is het aanmaken van een gebruikersaccount in de TBB Nova app. Deze is beschikbaar voor zowel iOS, Android als via een webportaal. Zo kan een installateur al zijn installaties vanaf één plek bekijken. Hiervoor moet je eerst de app downloaden:

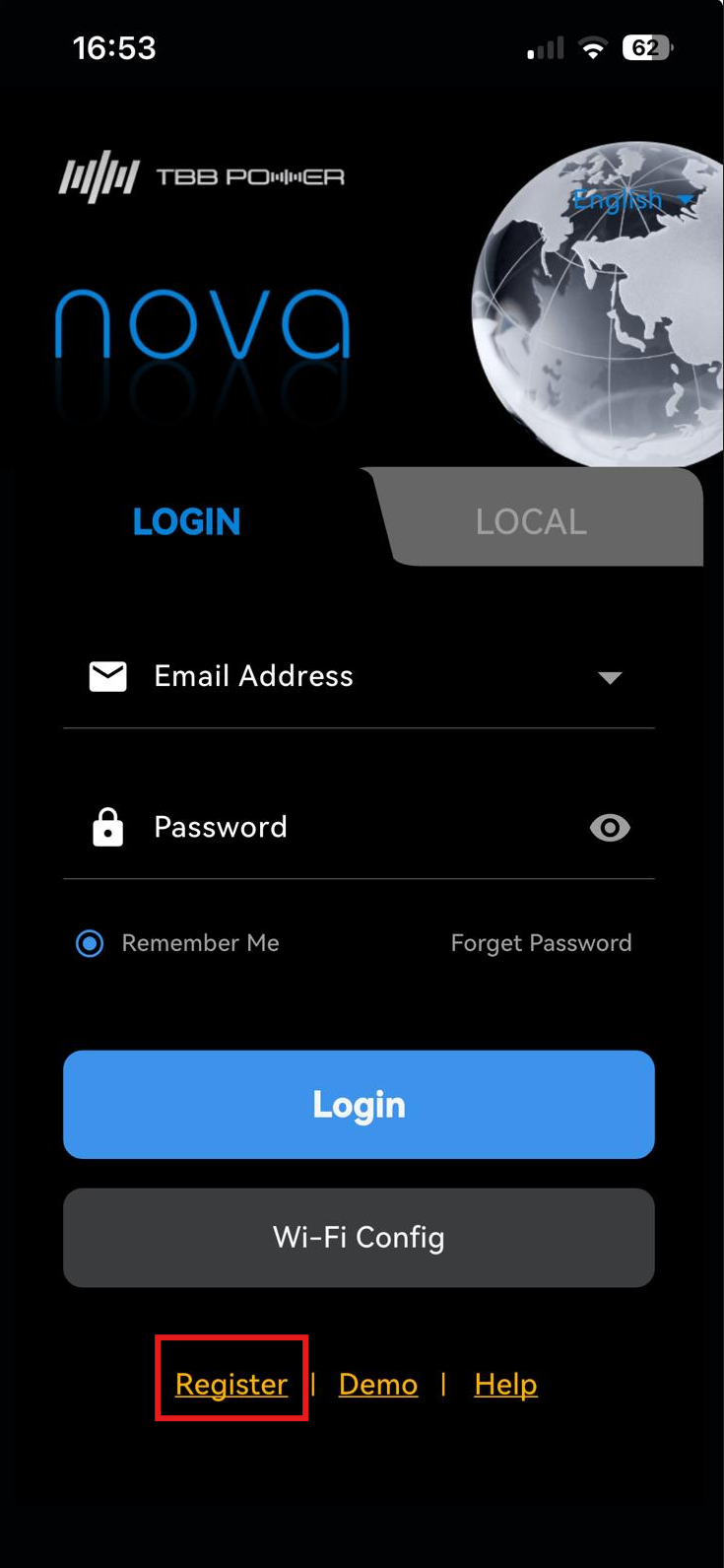

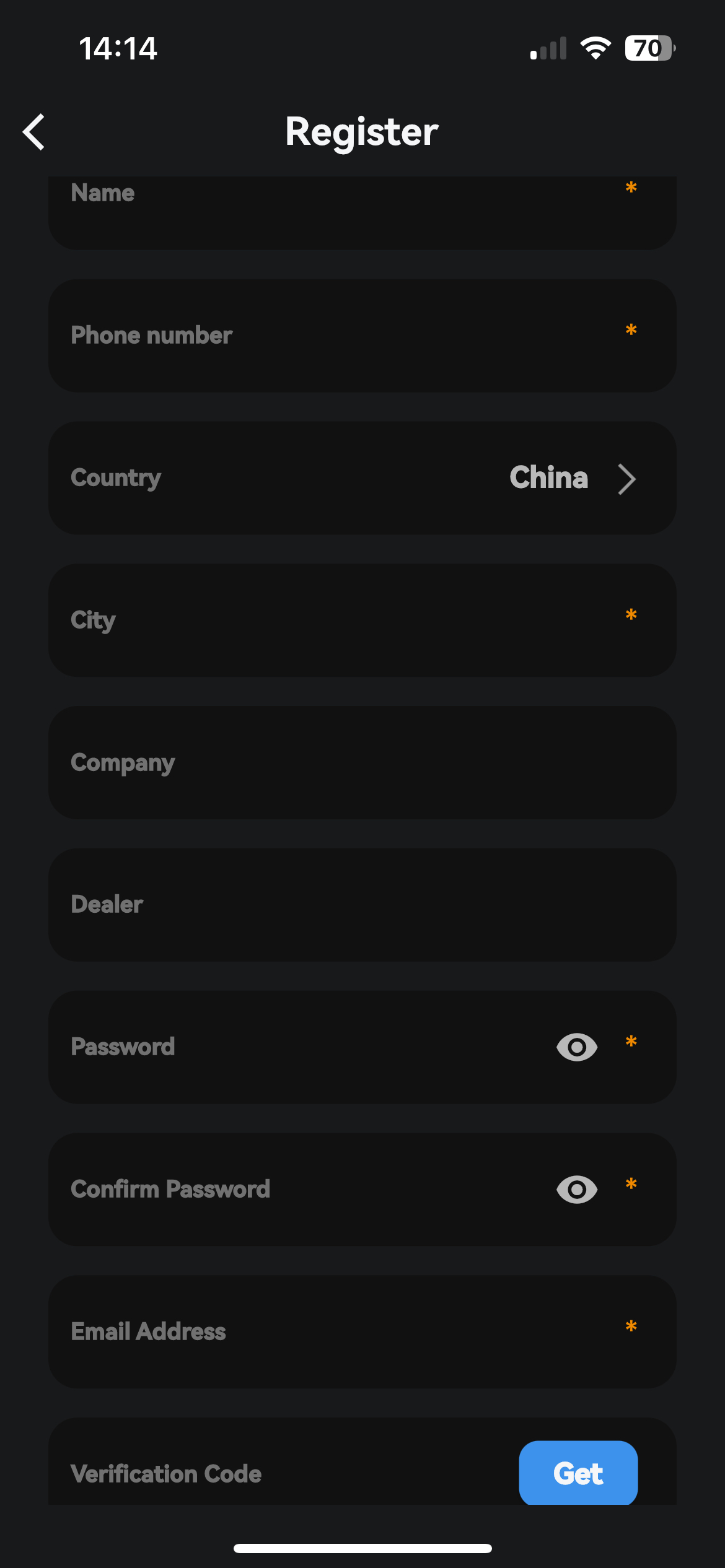

Vervolgens moet je je registreren (verplicht zijn gebruikersnaam, mobiel nummer, land, stad, wachtwoord en e-mailadres), de verificatiecode verkrijgen (klik op GET) die wordt verzonden naar het eerder opgegeven e-mailadres, deze code toevoegen, de algemene voorwaarden accepteren en klikken op REGISTER.

Belangrijk:

Laat het veld DEALER leeg, dit kan registratieproblemen veroorzaken.

Als je de verificatiecode niet ontvangt, controleer dan de spammap van je e-mailaccount.

WIJZE 1: INSTALLATIES AANMAKEN EN VERBINDEN MET DE CLOUD VIA KINERGY WIFI-APPARAAT.

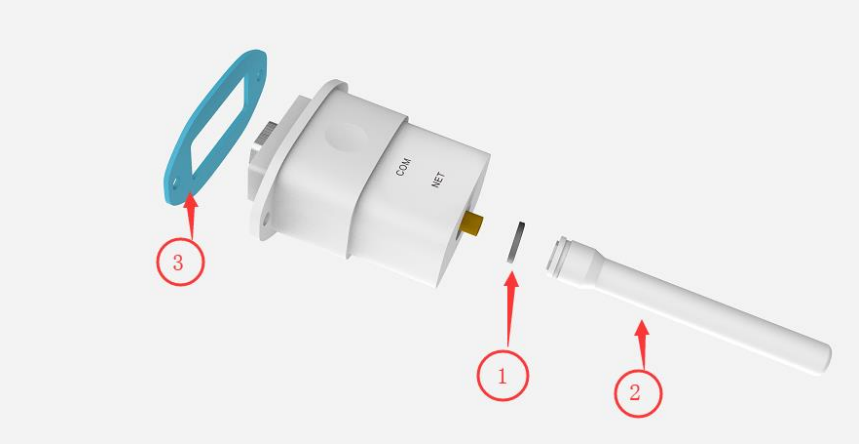

Zoals eerder vermeld, is de eerste manier om installaties aan te maken en te monitoren het gebruik van het Kinergy WiFi apparaat (zie afbeelding hieronder) dat in de doos van de TBB RIO SUN II omvormer zit. Het wordt sterk aanbevolen om de handleiding van beide apparaten te lezen.

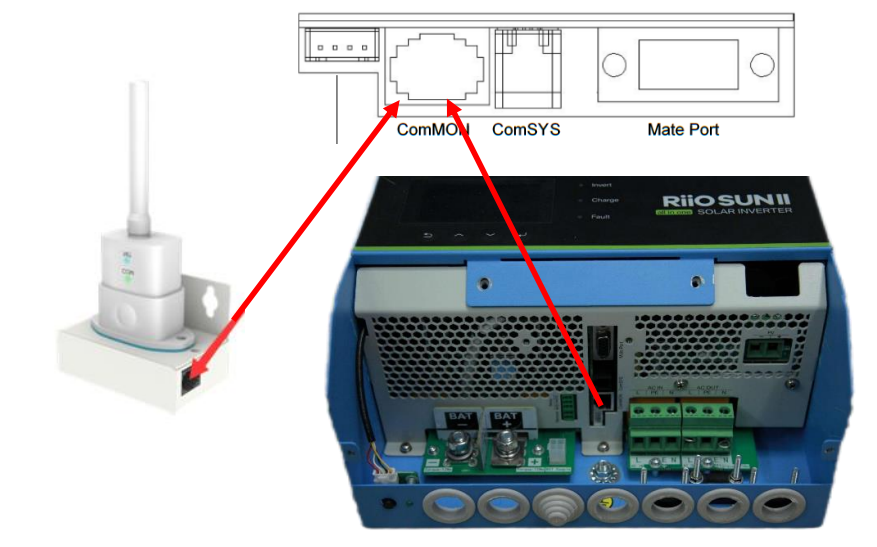

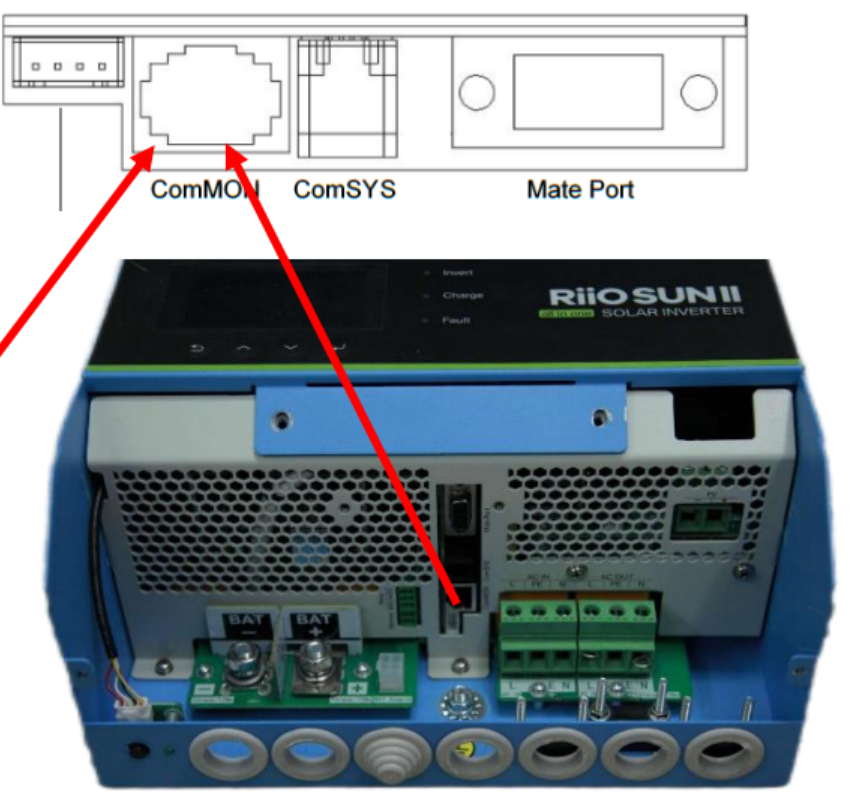

De fysieke aansluiting van de Kinergy WiFi-module gebeurt met een RJ45-kabel, die ook in de doos van de omvormer zit. De RJ45-kabel wordt aangesloten tussen de ComMON poort van de TBB RIO SUN II omvormer en de RJ45 poort van de Kinergy WiFi, zoals te zien is in de volgende afbeelding.

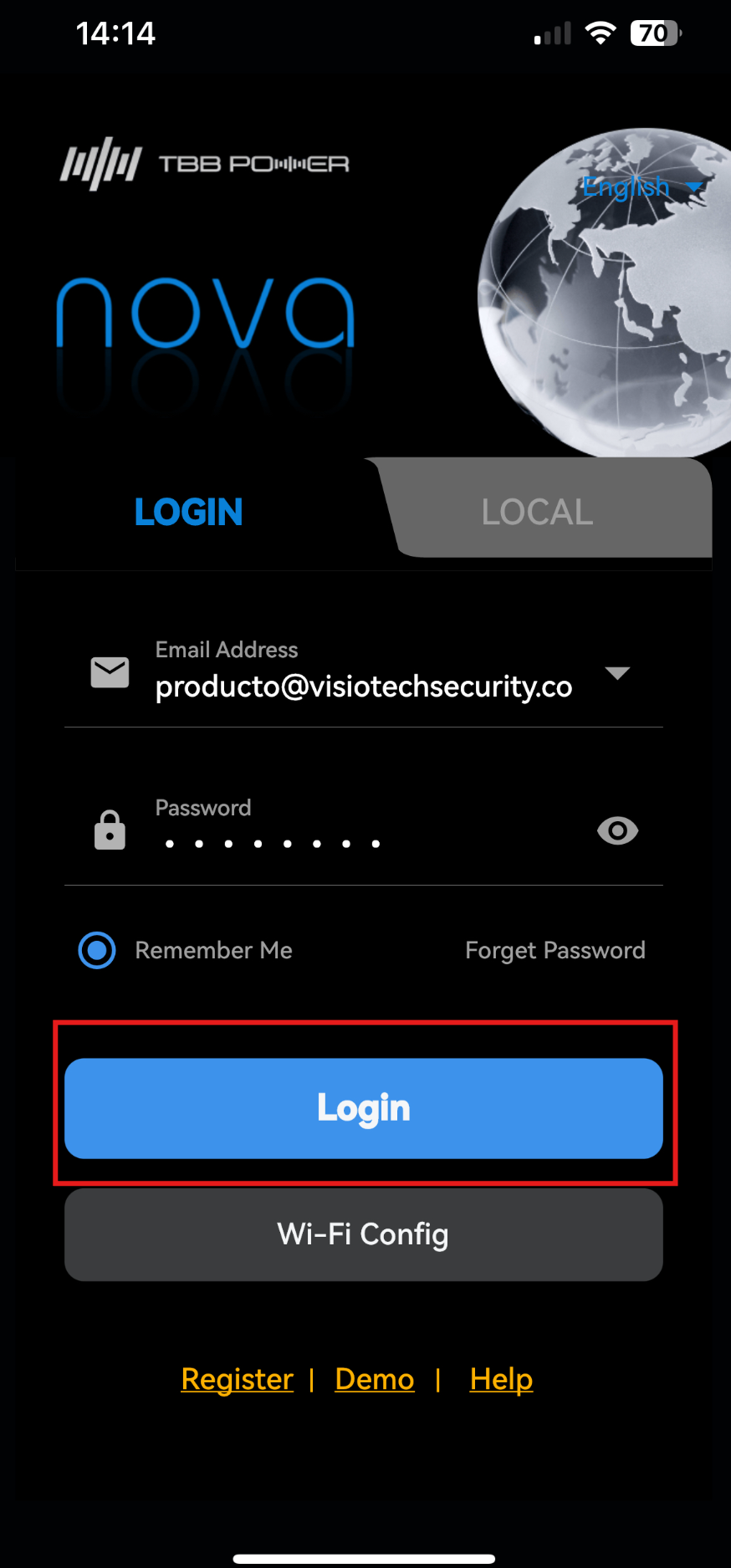

Om de installatie aan te maken in de TBB Nova App, open je de App en voer je de inloggegevens (gebruikersnaam en wachtwoord) van je account in en klik je op LOGIN. Eenmaal in de App maak je de installatie aan door op het "+"-icoon te klikken dat in de interface verschijnt.

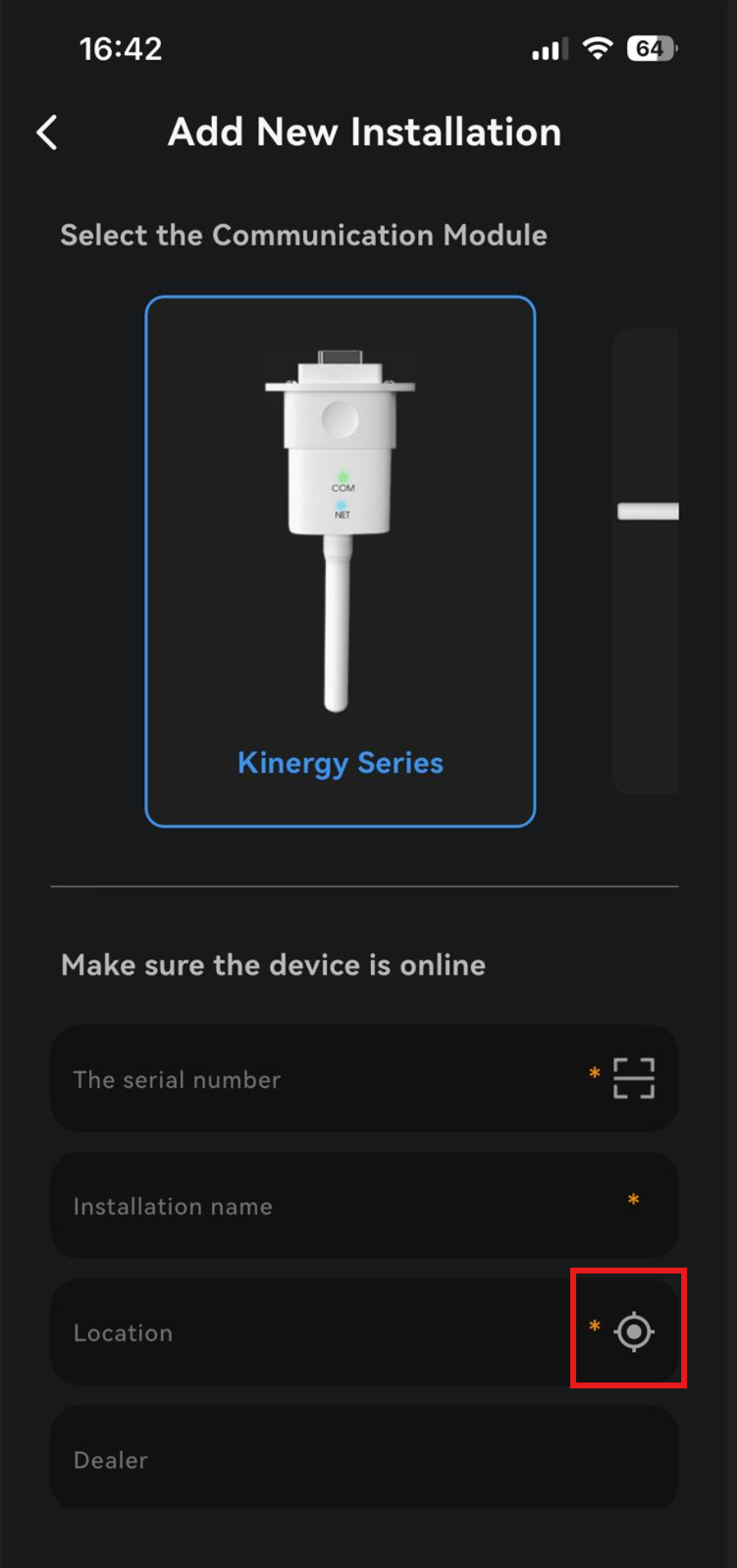

Vervolgens verschijnt het volgende menu waar je de gegevens van de Kinergy WiFi moet invoeren: Serienummer (kan handmatig worden ingevoerd of door de QR-code te scannen), naam van de installatie en locatie (die automatisch wordt weergegeven bij het icoon in het rood omcirkeld). Klik op CONFIRM en zo is er een installatie aangemaakt in TBB Nova.

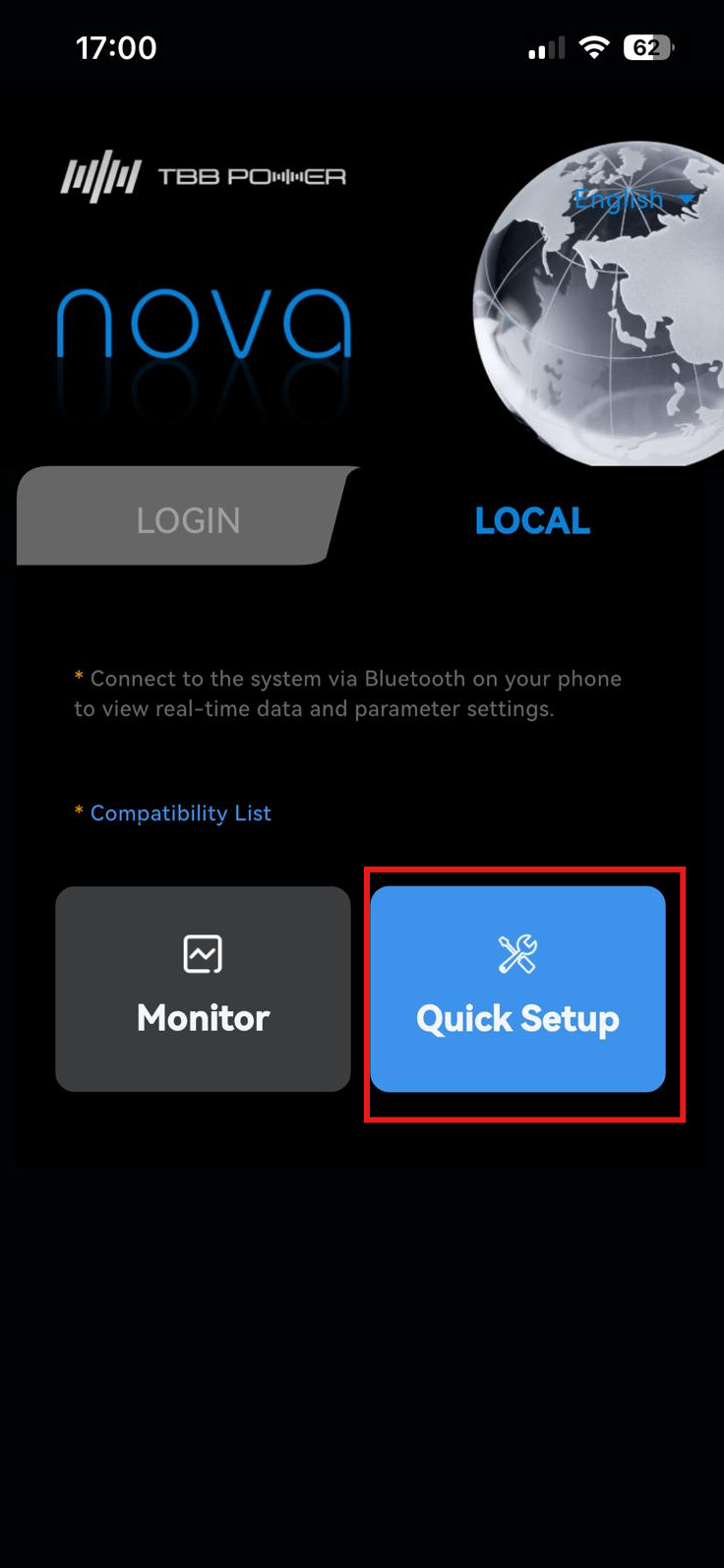

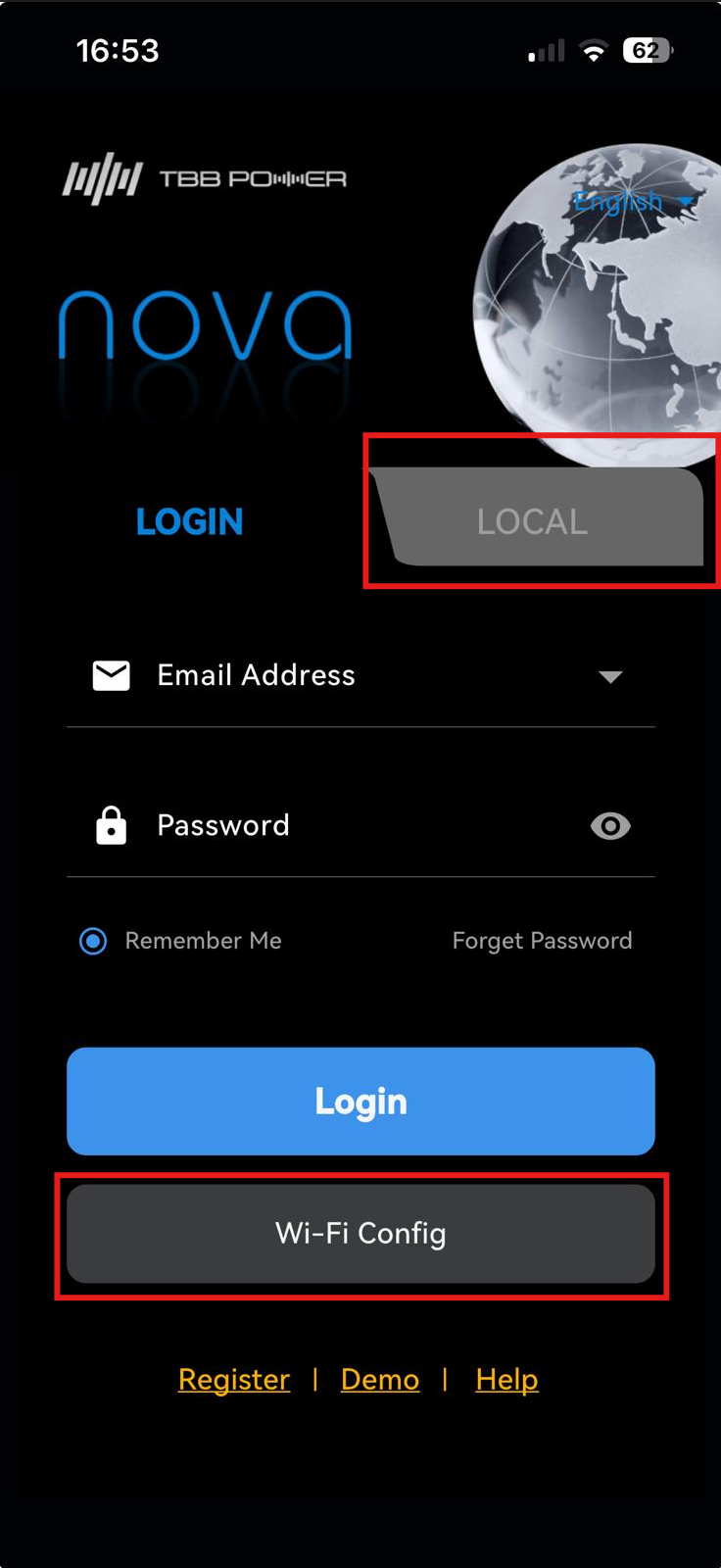

Na het aanmaken van de installatie moet je deze verbinden met de cloud. Hiervoor moet je de App afsluiten en terugkeren naar het hoofdmenu. Daar zijn 2 manieren: direct op Wi-Fi Config klikken of naar LOCAL gaan en vervolgens Quick Setup. In beide gevallen kom je in hetzelfde menu.

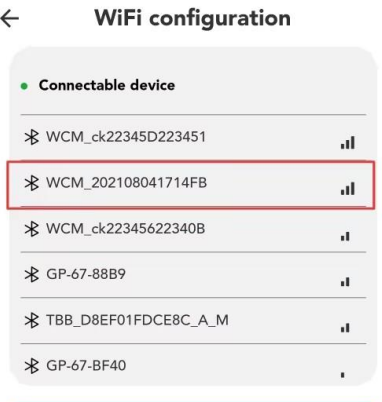

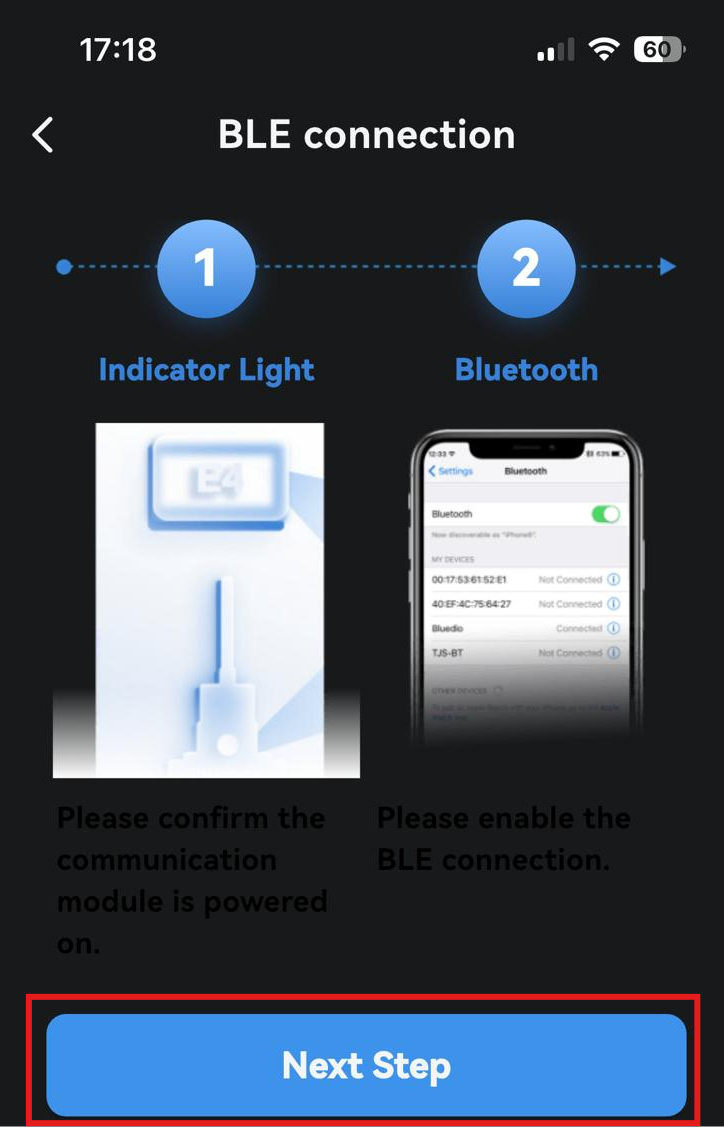

De volgende stap is om lokaal via BLE te verbinden. In het volgende menu klik je op Next Step (controleer dat de Kinergy WiFi niet altijd rood is), zoek een adres als volgt: WCM:[Serienummer van de Kinergy WiFi] en klik erop.

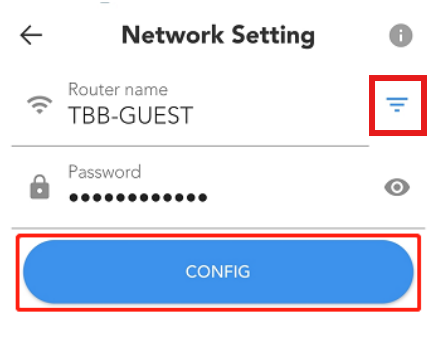

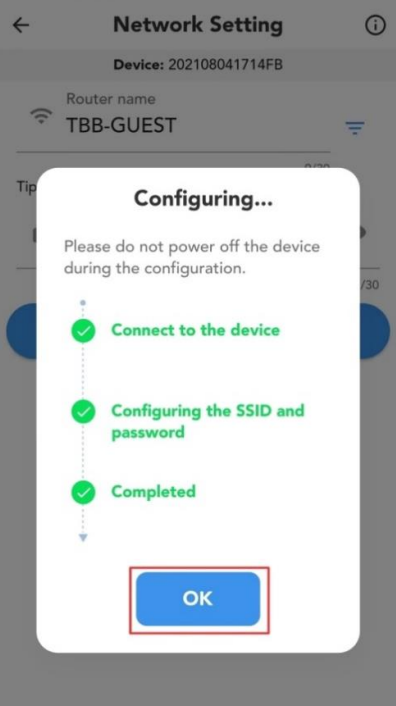

Na succesvolle koppeling klik je op WLAN en kies je het juiste netwerk met het bijbehorende wachtwoord. Klik op CONFIG en na een succesvolle configuratie klik je op OK, waarna je automatisch terugkeert naar het startscherm, wat aangeeft dat de verbinding succesvol is.

WIJZE 2: INSTALLATIES AANMAKEN EN VERBINDEN MET DE CLOUD VIA TBB-E4-MONITOR.

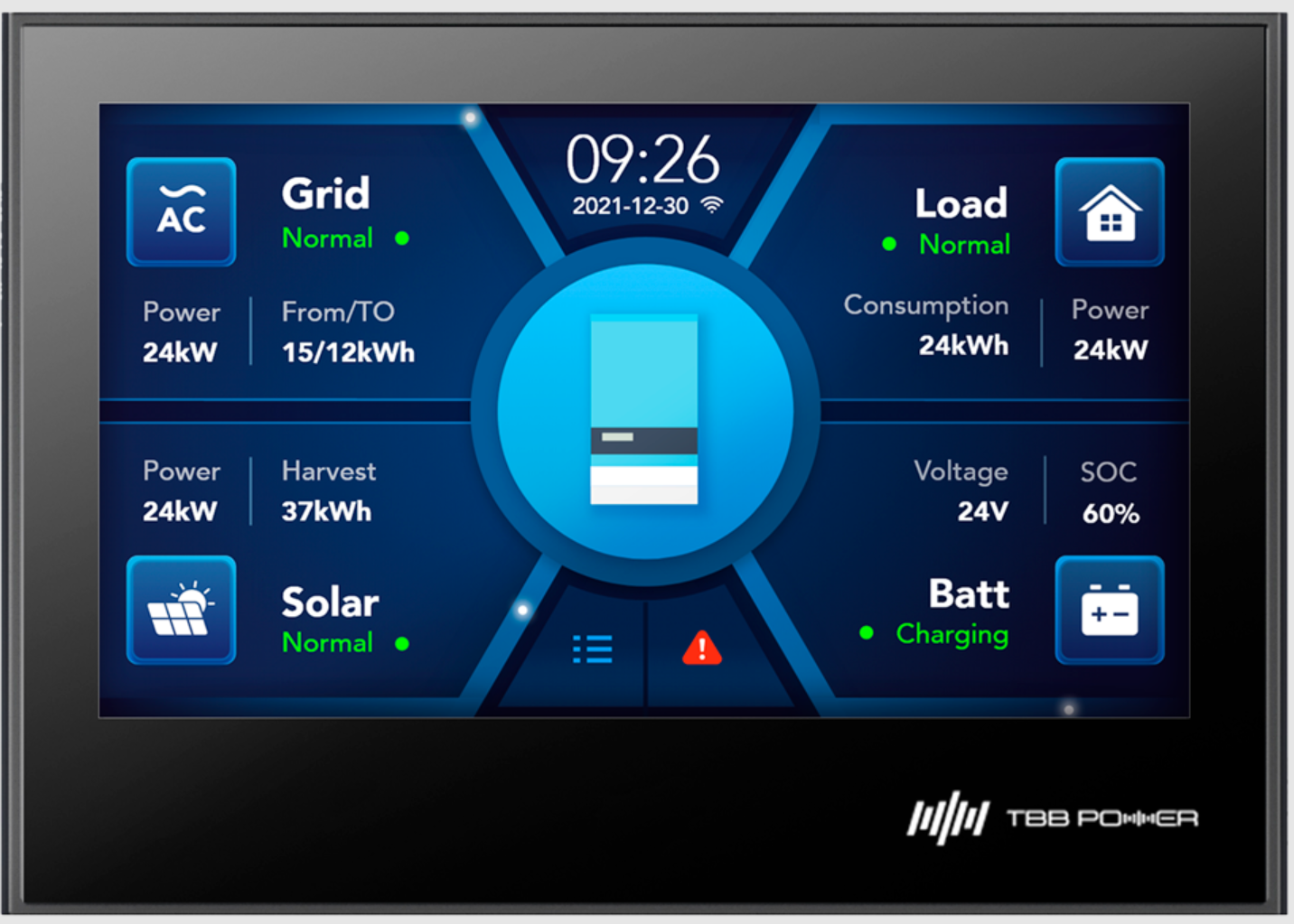

De tweede manier om installaties aan te maken en te monitoren is door het gebruik van het E4 Monitor apparaat (zie afbeelding hieronder), een extra apparaat.

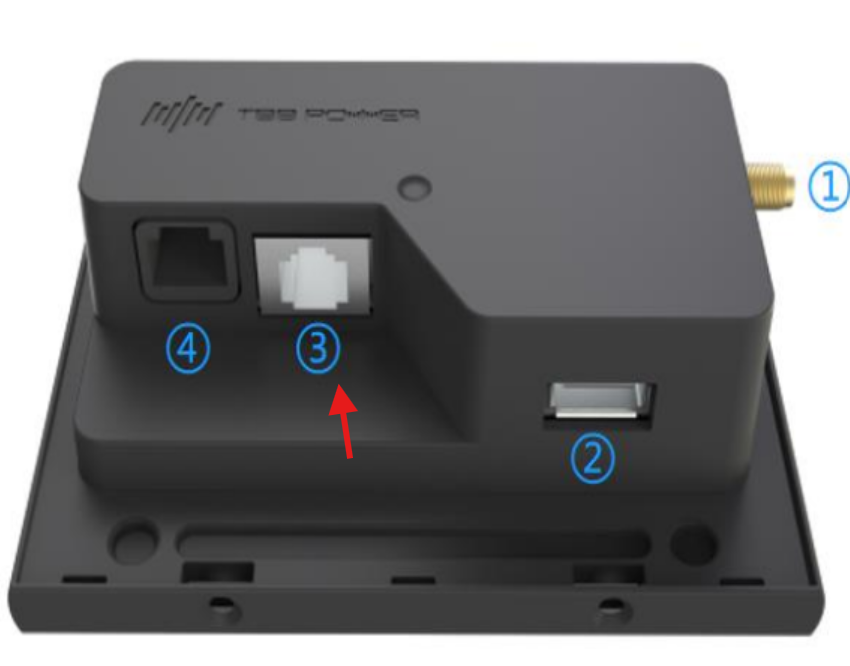

De fysieke aansluiting van de E4 Monitor gebeurt met een RJ45-kabel, die ook in de doos van de omvormer zit. De RJ45-kabel wordt aangesloten tussen de ComMON poort van de TBB RIO SUN II omvormer en de RJ45 (3) poort van de E4 Monitor zoals te zien is in de volgende afbeelding.

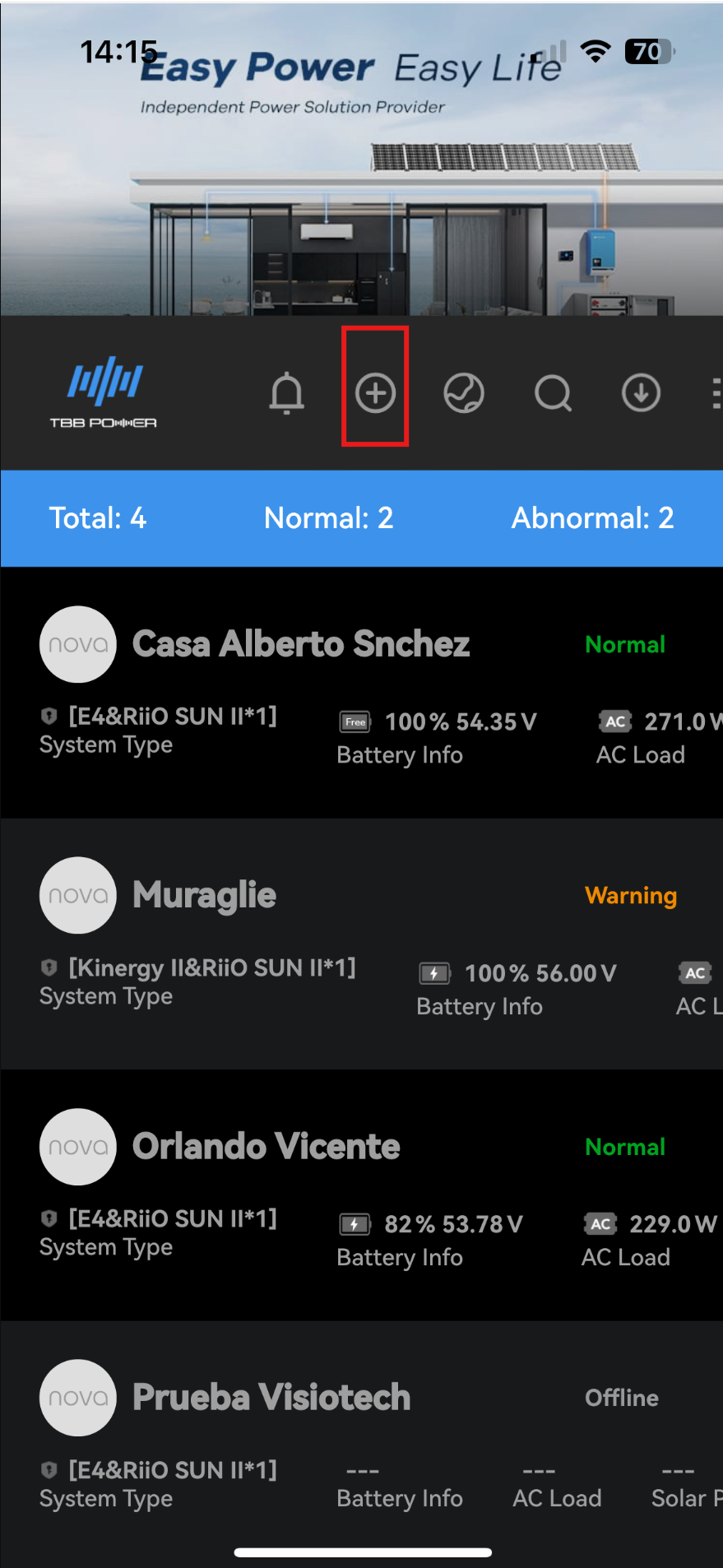

Om de installatie aan te maken in de TBB Nova App, open je de App en voer je de inloggegevens (gebruikersnaam en wachtwoord) van je account in en klik je op LOGIN. Eenmaal in de App maak je de installatie aan door op het "+"-icoon te klikken dat in de interface verschijnt.

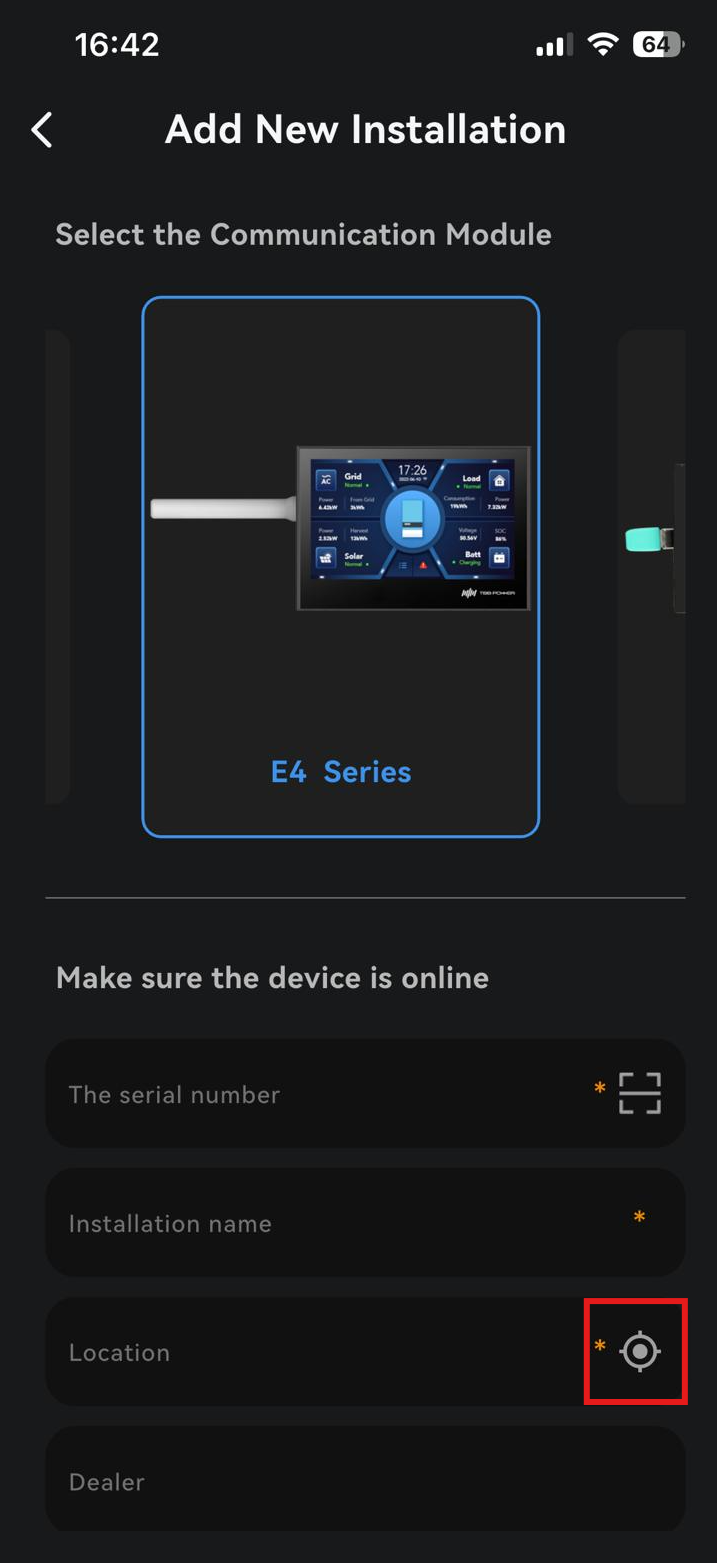

Vervolgens verschijnt het volgende menu waar je de gegevens van de E4 Monitor moet invoeren: Serienummer (kan handmatig worden ingevoerd of door de QR-code te scannen), naam van de installatie en locatie (die automatisch wordt weergegeven bij het icoon in het rood omcirkeld). Klik op CONFIRM en zo is er een installatie aangemaakt in TBB Nova.

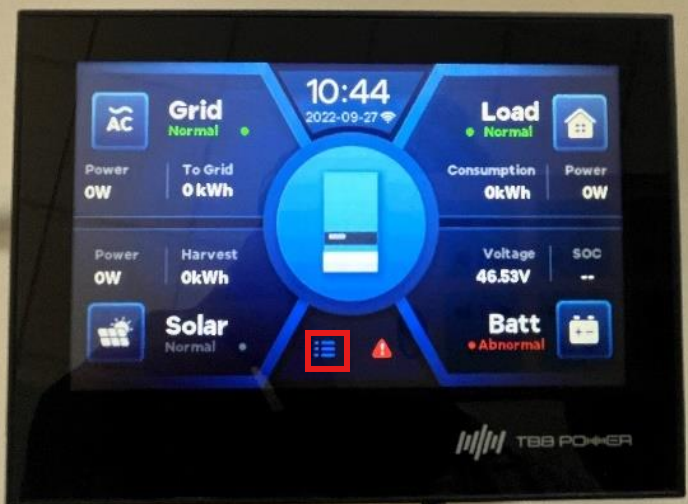

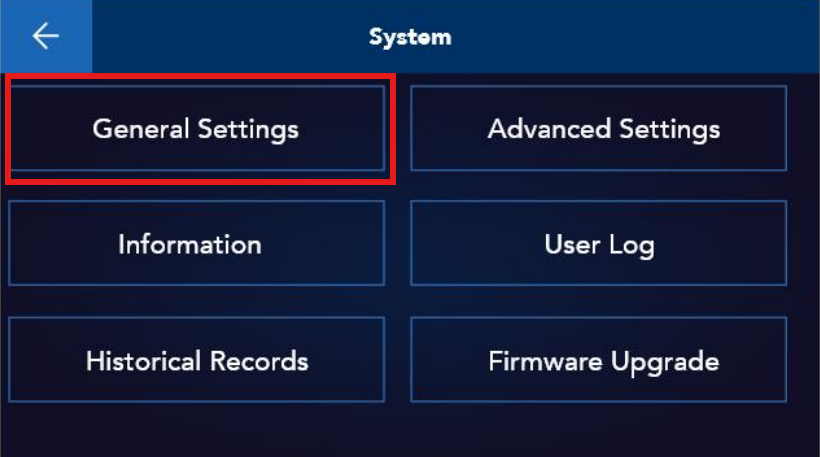

Na het aanmaken van de installatie moet je deze verbinden met de cloud. Dit doe je handmatig via het scherm van de monitor. Je moet op het in rood omcirkelde icoon (SYSTEM) klikken en vervolgens binnen dat icoon GENERAL SETTINGS kiezen.

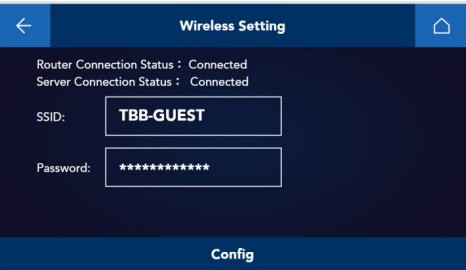

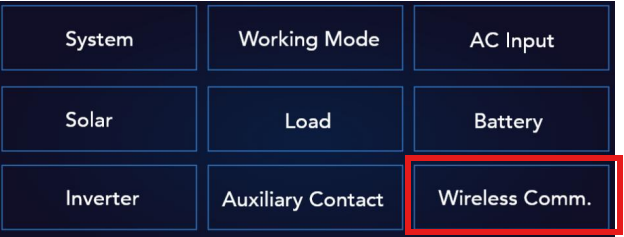

Binnen GENERAL SETTINGS klik je op WIRELESS COMM. en vul je vervolgens het netwerk en wachtwoord in. Klik op CONFIG en het apparaat is verbonden met de cloud.

WIJZE 3: INSTALLATIES AANMAKEN EN VERBINDEN MET DE CLOUD VIA TBB-ETHERLINKER.

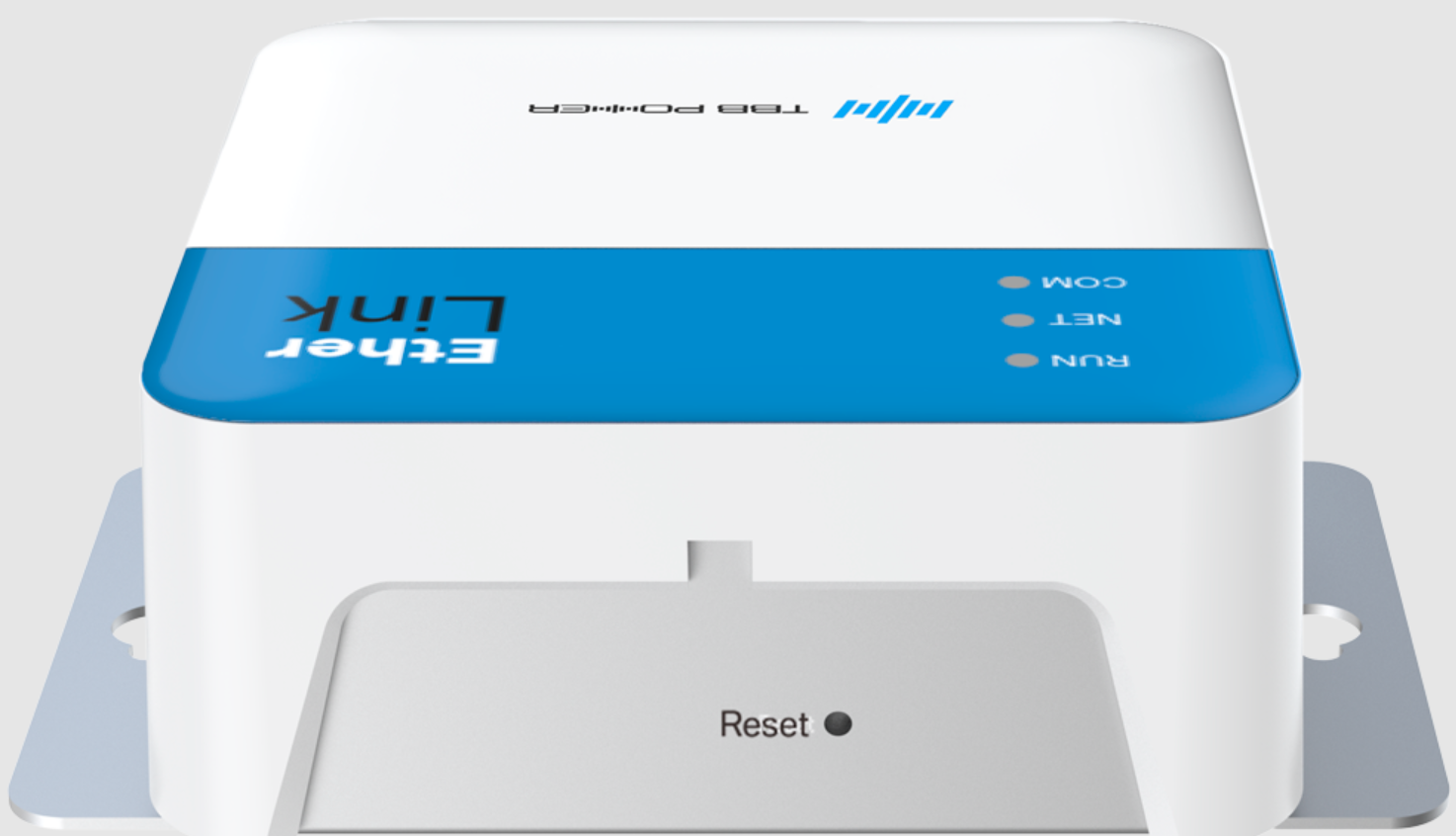

De derde manier om installaties aan te maken en te monitoren is door het gebruik van het Etherlinker apparaat (zie afbeelding hieronder), een extra apparaat.

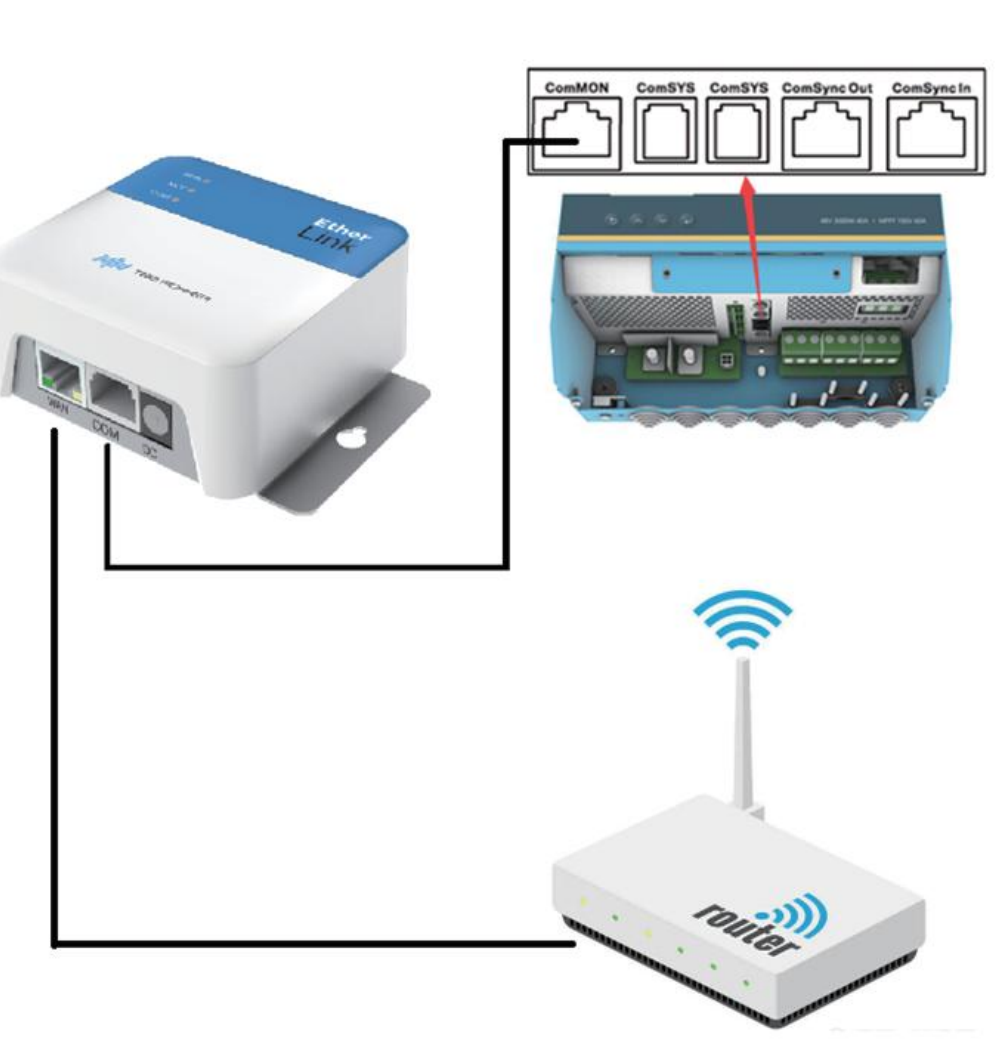

De fysieke aansluiting van de Etherlinker gebeurt met een RJ45-kabel, die ook in de doos van de omvormer zit. De RJ45-kabel wordt aangesloten tussen de ComMON poort van de TBB RIO SUN II omvormer en de COM poort van de Etherlinker zoals te zien is in de volgende afbeelding. Van de WAN-poort van de Etherlinker gaat een RJ45-kabel naar de router waarmee verbinding wordt gemaakt.

Om de installatie aan te maken in de TBB Nova App, open je de App en voer je de inloggegevens (gebruikersnaam en wachtwoord) van je account in en klik je op LOGIN. Eenmaal in de App maak je de installatie aan door op het "+"-icoon te klikken dat in de interface verschijnt.

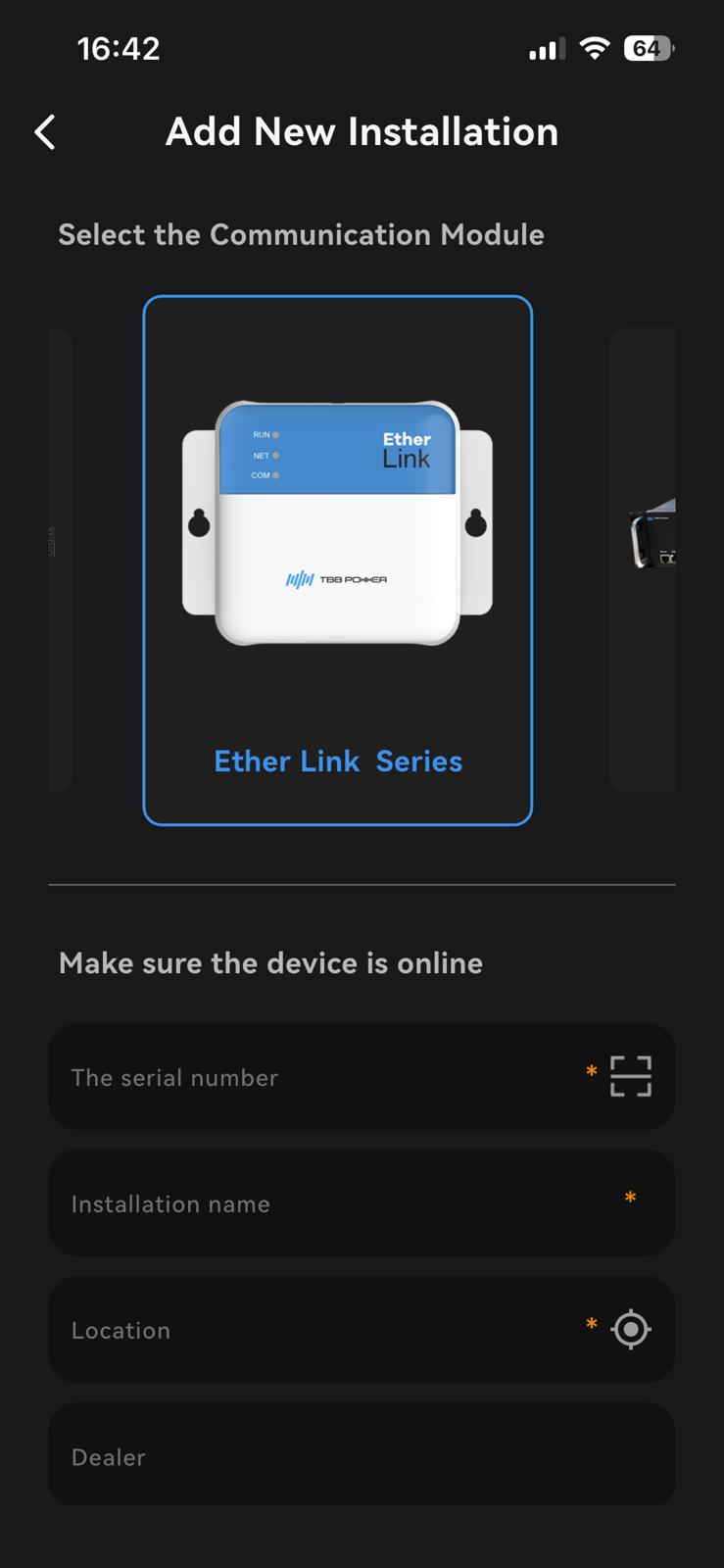

Vervolgens verschijnt het volgende menu waar je de gegevens van de E4 Monitor moet invoeren: Serienummer (kan handmatig worden ingevoerd of door de QR-code te scannen), naam van de installatie en locatie (die automatisch wordt weergegeven bij het icoon in het rood omcirkeld). Klik op CONFIRM en zo is er een installatie aangemaakt in TBB Nova.

Standaard is het apparaat geconfigureerd met een DHCP-adres. Het is niet aan te raden een vast IP-adres in te stellen, tenzij dat nodig is. Voor een vast IP-adres volg je de volgende stappen:

Allereerst moet je de RESET knop van de Etherlinker 5 seconden ingedrukt houden om de fabrieksinstellingen te herstellen.

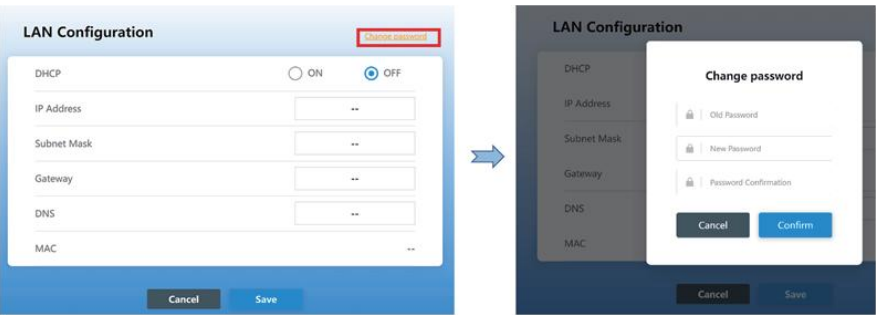

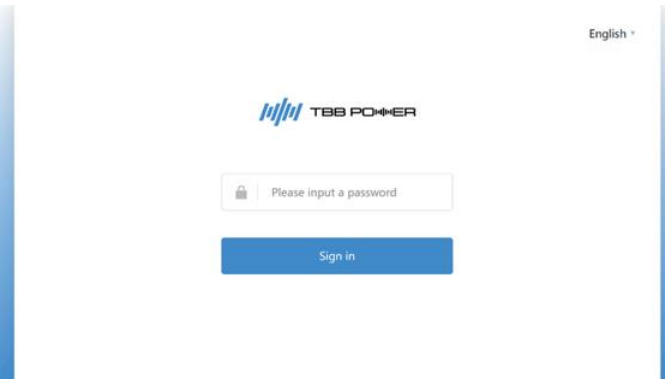

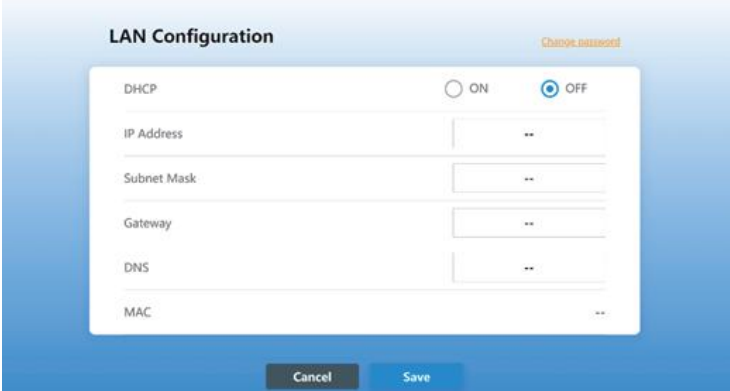

Vervolgens ga je met een webbrowser naar het IP-adres 192.168.0.212, voer je het wachtwoord admin in en klik je op SIGN IN (zowel de PC als de Etherlinker moeten met hetzelfde netwerk verbonden zijn). Vervolgens wijzig je de LAN-parameters om het gewenste IP-adres in te stellen en klik je op SAVE.

Tot slot klik je op Change Password, wijzig je het wachtwoord en klik je op Confirm.
