Gli schermi possono essere configurati come si desidera, cioè lo schermo riceverà l'immagine completa attraverso l'HDMI, e poi con la configurazione si può dire agli schermi che è 2x2 o 3x2 e assegnare un valore a ciascuno schermo per mostrare l'angolo desiderato. Per impostazione predefinita sono già configurati in pacchetti da 4 e contrassegnati da ciascuna posizione (1-1, 1-2, 2-1 e 2-2)
I monitor dei kit videowall KIT-VIDEOWALL55-2X2-FLOOR e KIT-VIDEOWALL55-2X2-WALL consentono di specificare la posizione di ciascuno di essi
- V Addr - H Addr
- 1 - 1 - In alto a sinistra
- 1 - 2 - In alto a destra
- 2 - 1 - In basso a sinistra
- 2 - 2 - In basso a destra
A tal fine, collegare il ricevitore IR a ciascuno degli schermi ed eseguire la configurazione uno alla volta. Questo ricevitore ha un connettore di tipo RJ-45

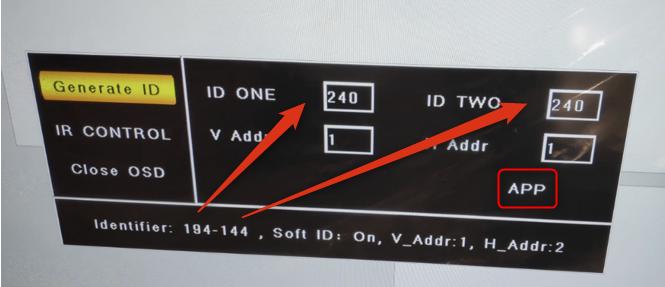

1- Accedere al menu con il tasto 0. In questa sezione si stabilirà la posizione dello schermo come detto in precedenza (V Addr e H Addr) e nelle sezioni di ID ONE e ID TWO si imposteranno gli stessi numeri che sono indicati nella parte inferiore del menu (se questo non viene fatto la configurazione non verrà salvata, inoltre sono numeri casuali che cambiano ogni volta che si entra nel menu). Per salvare le modifiche, premere APP:
IMPORTANTE: ogni volta che si accede a questo menu, le sezioni VAddr e HAddr saranno visualizzate con 1-1 anche se sono state modificate

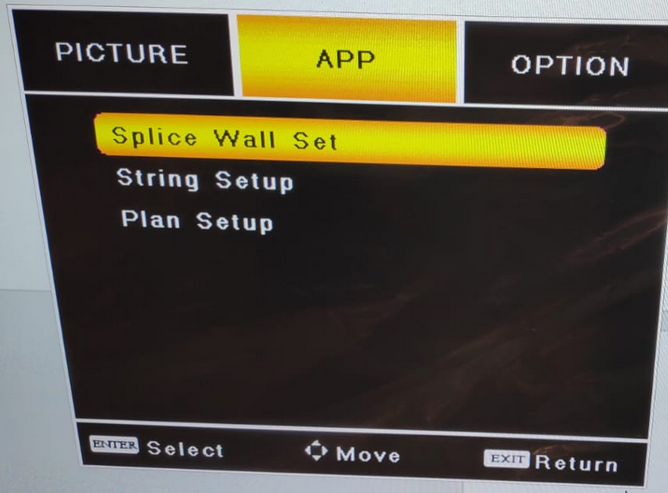

2- Premere il tasto MENU del telecomando, accedere alla sezione APP e selezionare Splice Wall Set

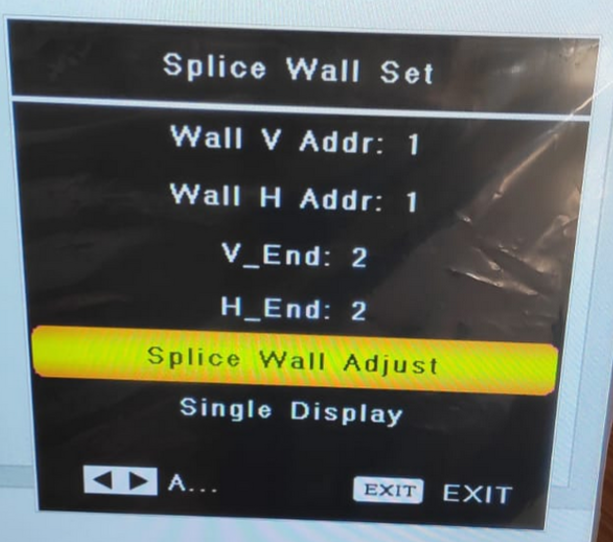

3- Infine, selezionare se si desidera uno schermo suddiviso (in modo che si aggiorni alla posizione impostata in precedenza) facendo clic su "Splice Wall Adjust" o su "Single Display" se si desidera che si comporti come un normale monitor. Le opzioni Wall V/H Addr e V/H_End indicano da e verso quale monitor verrà impostata; in questo caso, essendo 4, indicherà che va da 1-1 a 2-2; se ne verrà impostata solo una, sarà impostata da 1-1 a 1-1:
