Les images suivantes montrent la connexion des différents LightSwitches Ajax.
Important : si la lampe à économie d'énergie clignote ou ne fonctionne pas, un condensateur est ajouté en parallèle à la lampe à économie d'énergie.

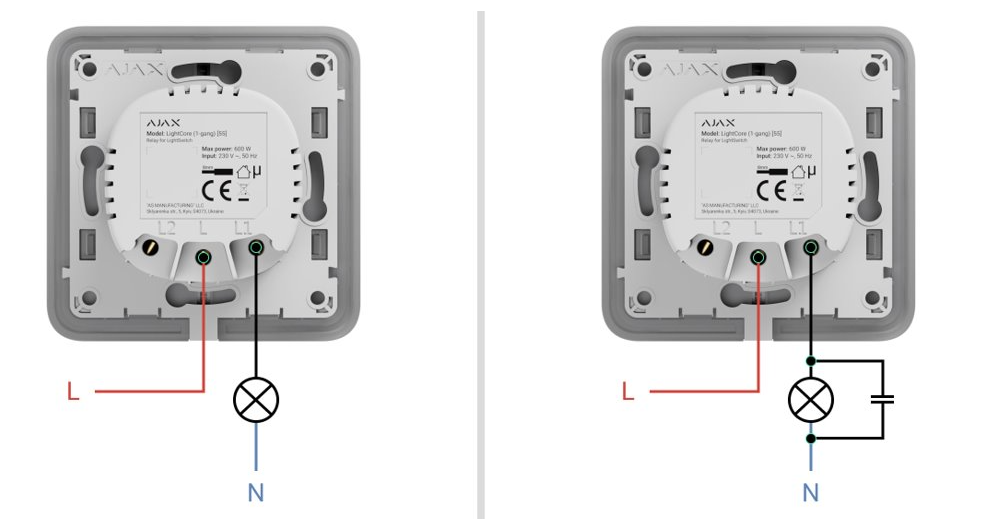

- Connexion de l'interrupteur simple

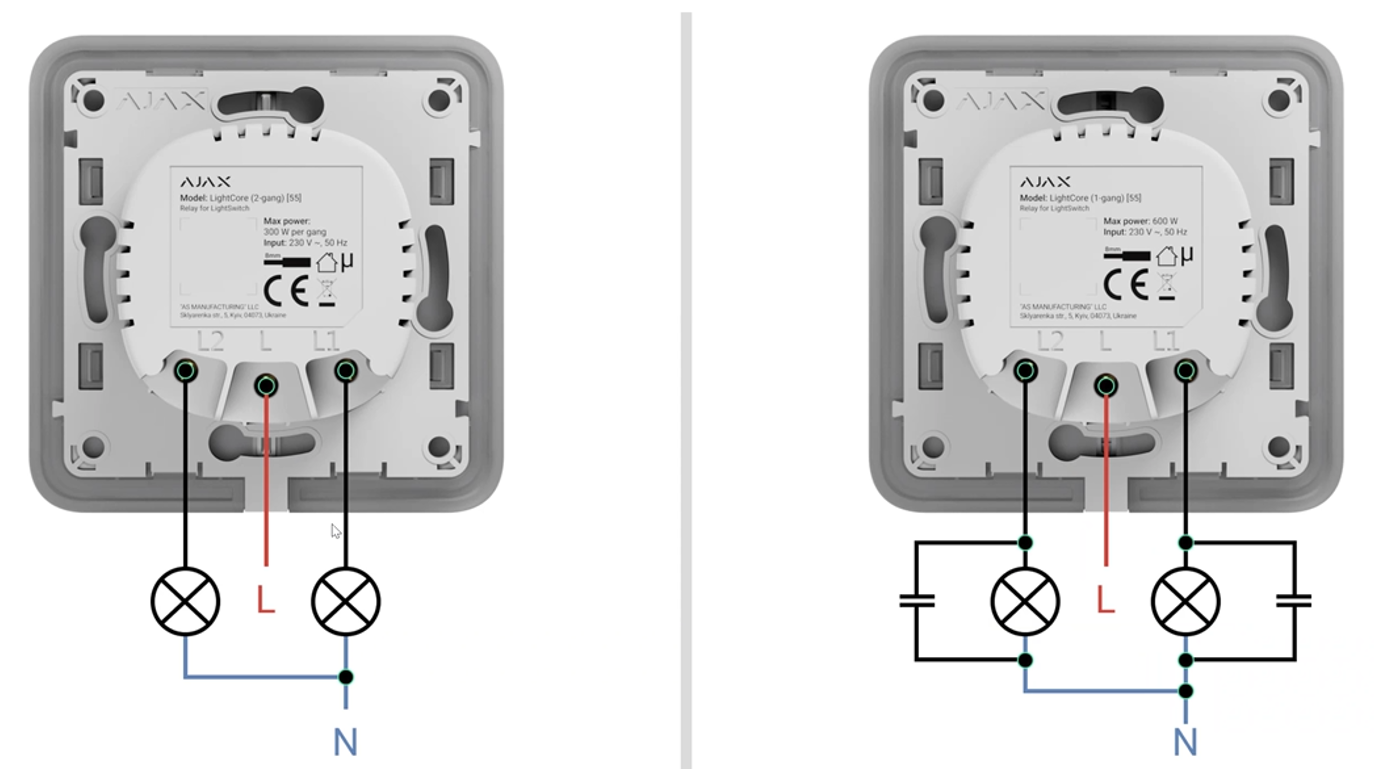

- Connexion d'un double interrupteur

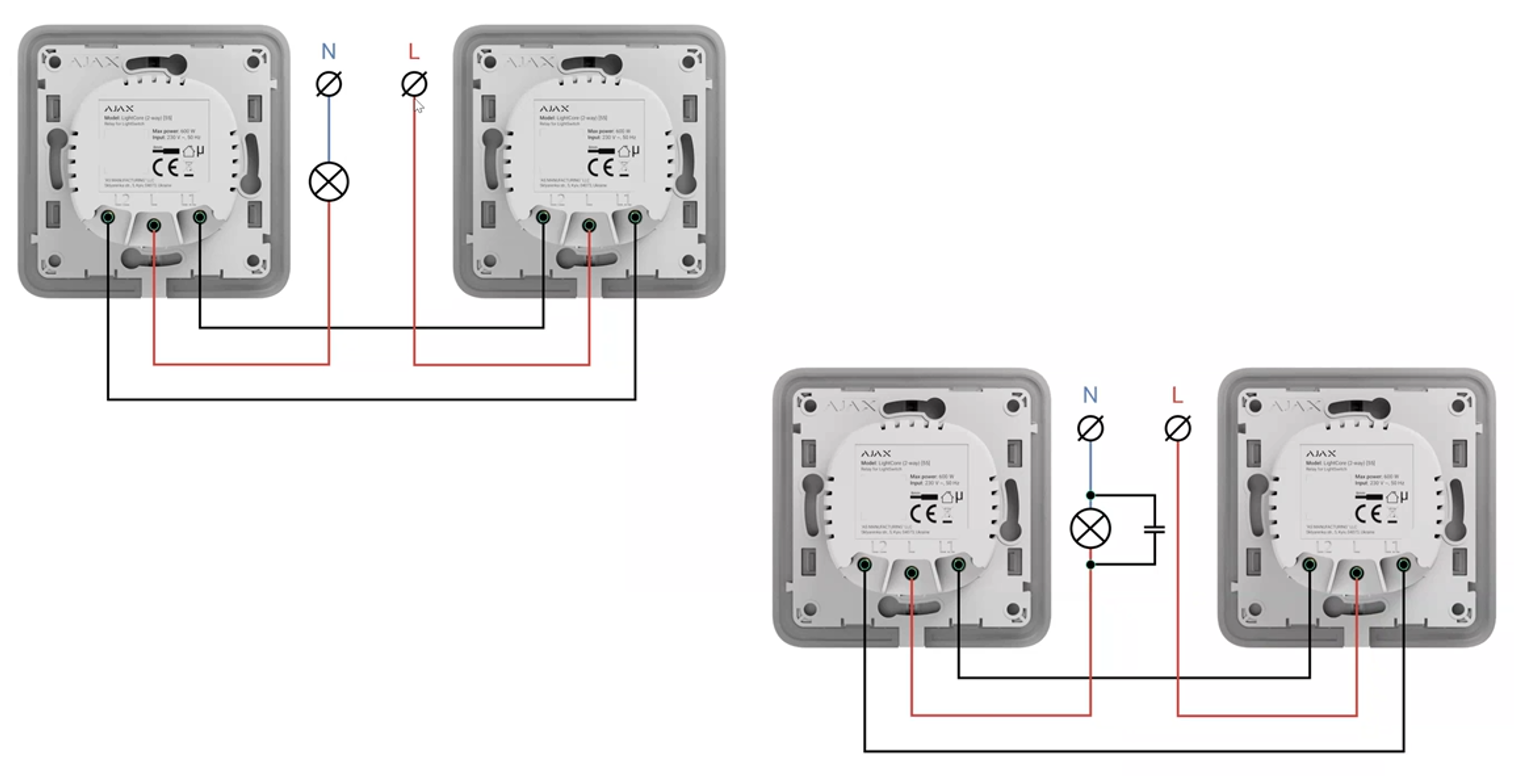

- Connexion de l'interrupteur inverseur

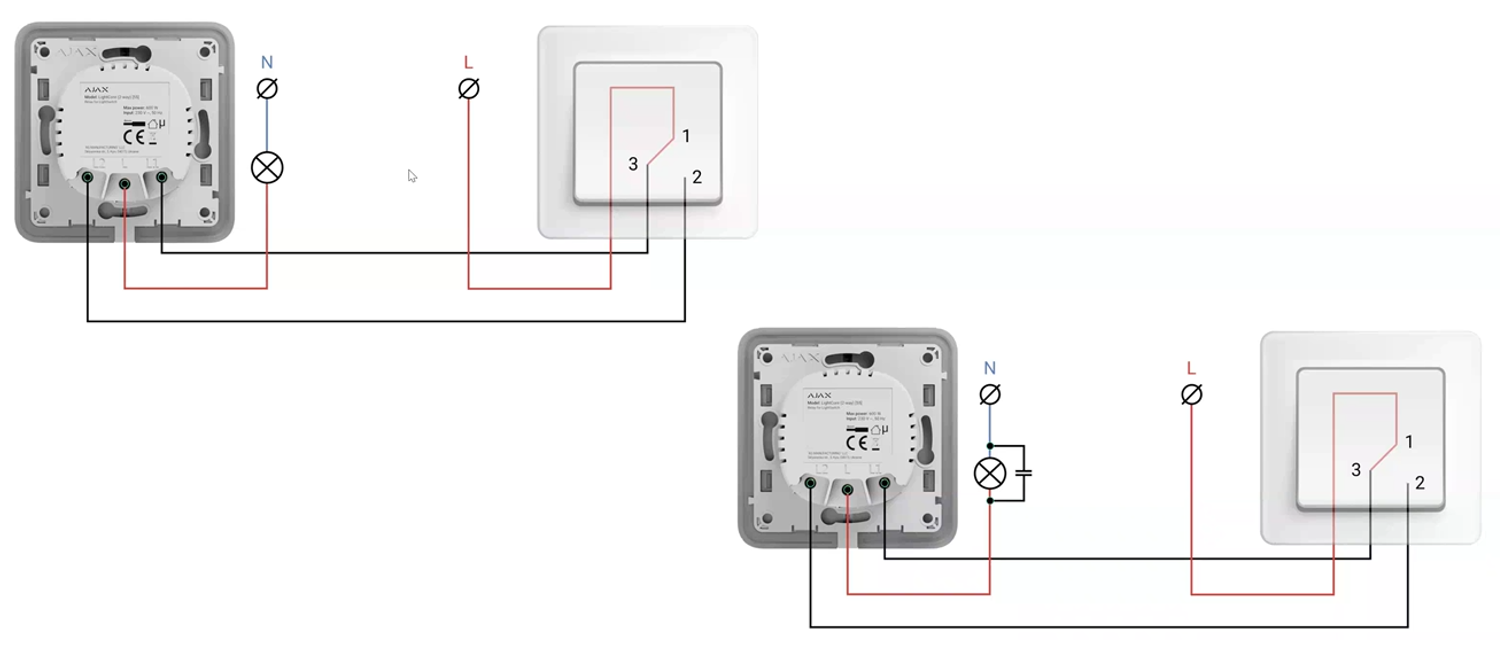

- Connexion de l'inverseur relié à un interrupteur mécanique tiers

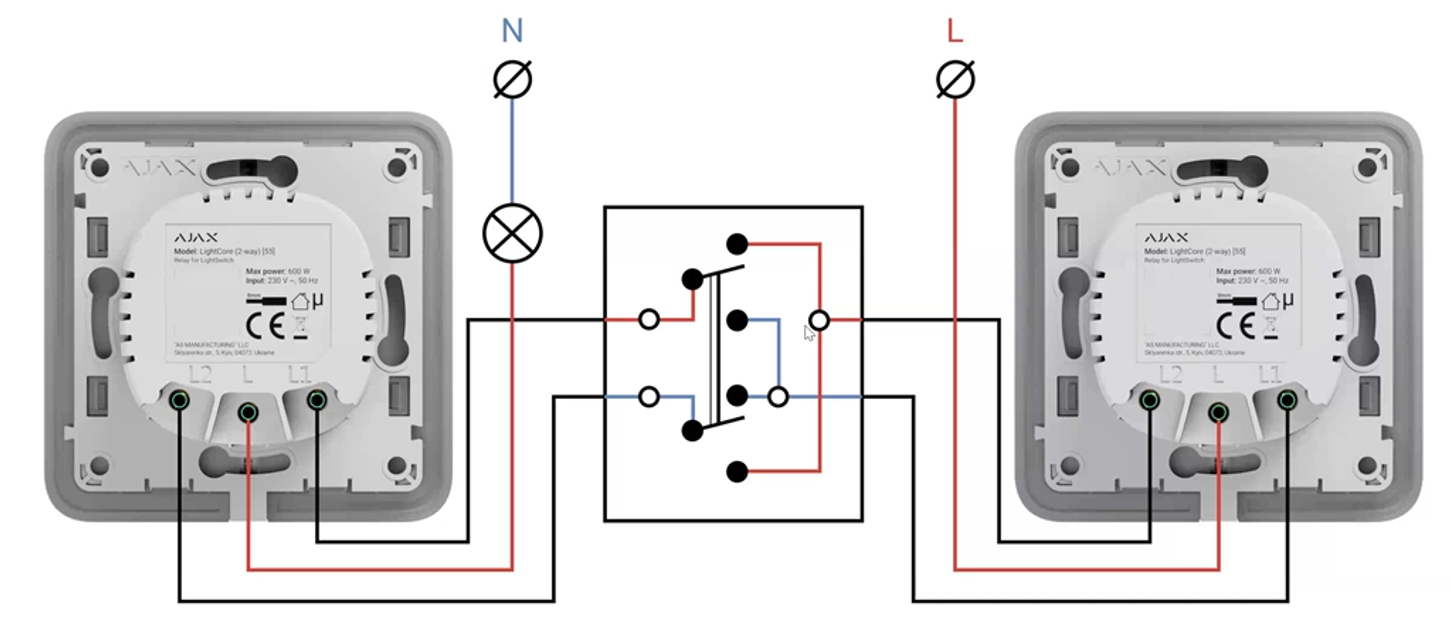

- Raccordement de deux inverseurs et d'un commutateur de tiers
