Ce document détaille les informations nécessaires pour configurer le chargeur IMAX-B6-MINICHARGER afin de charger la batterie interne Ajax AJ-INTERNALBATTERY-RB-64V36AH.
Considérations préalables :
• Le Hub BP ne recharge pas cette batterie. La recharge doit toujours être effectuée en externe, avec ce chargeur.
• Conformément à la réglementation sur le transport, la batterie n'est jamais livrée à 100 % : elle arrive à environ 30–50 % de sa capacité. Elle doit être entièrement chargée avant la mise en service.
• Tout installateur travaillant avec le Hub BP et cette batterie doit disposer de ce chargeur. Ce n'est pas un accessoire optionnel.
• Un chargeur par batterie n'est pas nécessaire : 1 à 2 chargeurs par entreprise d'installation suffisent, car le cycle complet dure environ 11 heures et il est possible d'alterner entre les batteries.

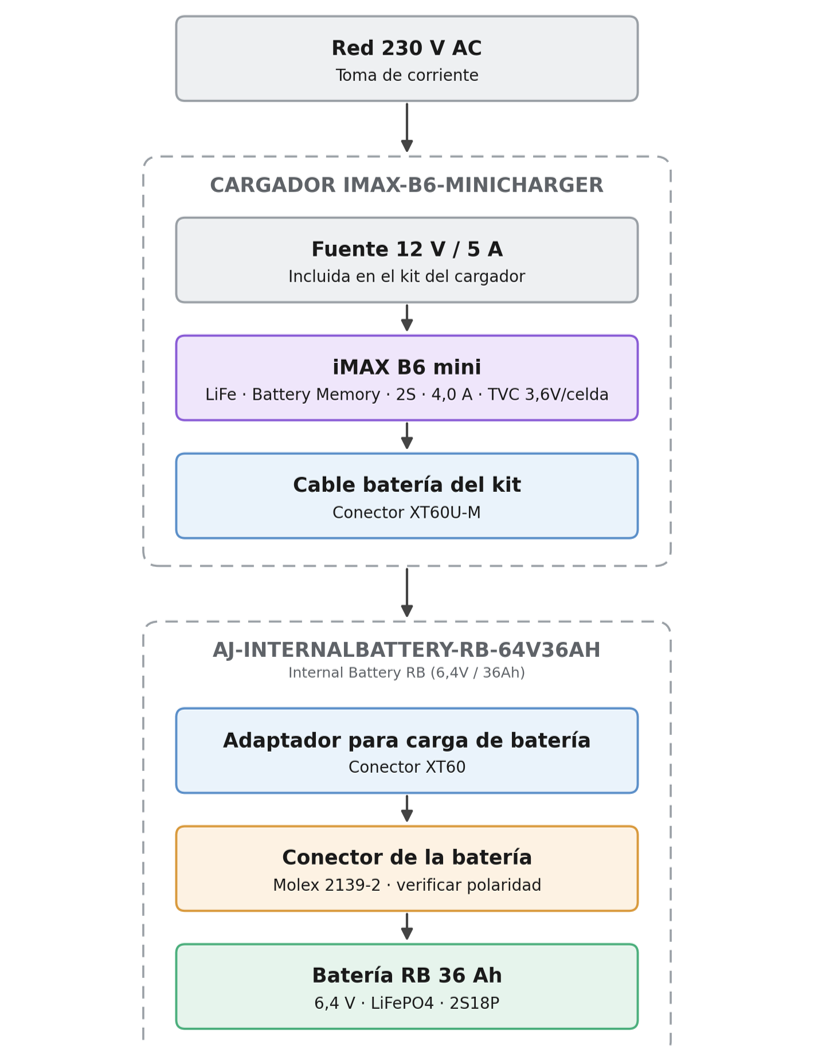

Schéma de connexion et de charge de l'AJ-INTERNALBATTERY-RB-64V36AH avec l'IMAX-B6-MINICHARGER
Chargeur
• Connecter l'alimentation 12 V au chargeur avec le câble à pinces crocodile fourni dans le kit. Vérifier la polarité.
• La connexion entre le chargeur et la batterie est mécaniquement polarisée : il n'y a pas de risque d'inversion à ce niveau.
Batterie Ajax
• Le connecteur vers le Hub est déjà inclus dans le paquet de la batterie.
• L'adaptateur pour le chargeur est inclus dans la boîte de la batterie.
Configuration du chargeur

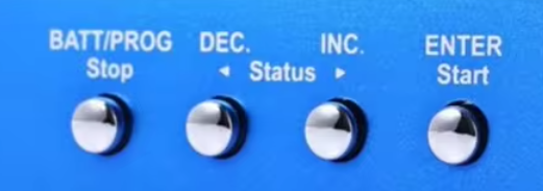

(Boutons du chargeur : BATT PROG/STOP · START/ENTER · DEC · INC.)
1. Configuration générale du système
Une seule fois par chargeur
1. Alimenter le chargeur. Il démarre par défaut en mode équilibrage LiPo.2. Appuyer sur BATT PROG/STOP pour accéder au menu initial.3. Passez au menu SYSTEM SETTING avec INC.4. Appuyez sur ENTER5. Configurer les quatre paramètres du système :
Safety timer : ON - 720 Min
Key beep / Buzzer : ON
Capacity cut-off : OFF
Bal. connection : OFF
6. Appuyer sur Stop pour quitter la configuration générale.2. Créer le profil de charge de la batterie
Une seule fois par chargeur
1. Appuyer plusieurs fois sur BATT PROG/STOP en faisant défiler les options
(LiPo, LiFe, Li-ion, NiMH, NiCd, Pb) jusqu'à l'écran de création de profil
(Battery Memory Set).
2. Définir le type de batterie : LiFe3. Nombre de cellules : 2S4. Régler le courant de charge : 4,0 A
5. Courant et tension de décharge : conserver la valeur par défaut
(cette fonction n'est pas utilisée).
6. Régler le champ TVC=YOUR RISK sur 3,6 V. Il s'agit de la valeur par cellule,
et non pour le pack entier ; ne pas saisir 7,2.
7. Appuyer sur ENTER pour enregistrer. L'élément est enregistré sous [BATT MEMORY 1]
(ou à l'emplacement libre).
3. Charger avec le profil enregistré
À chaque charge
1. Alimenter le chargeur2. Appuyez sur BATT PROG/STOP jusqu'à afficher l'écran [BATT MEMORY 1] LiFe 6.6V (2S)3. Maintenir la touche START/ENTER enfoncée pendant 3 secondes pour rappeler le profil.
La valeur enregistrée s'affiche (par ex. C:4,0A).
4. Connecter la batterie
(chaîne de connexion : chargeur - XT60U-M - XT60 - Molex 2139-2 - batterie).
5. Maintenir la touche START/ENTER enfoncée pendant 3 secondes supplémentaires
pour lancer la charge.
6. Vérifier que le nombre de cellules détecté est de 2S. En cas de discordance,
appuyer sur BATT PROG/STOP et vérifier la connexion ; ne pas forcer le démarrage.
Précautions de sécurité
⚠ Sélectionner TOUJOURS LiFe, jamais LiPo. Cette erreur peut avoir des conséquences directes sur la sécurité des cellules.
⚠ Obligatoire : ne pas laisser le cycle sans surveillance, ne pas charger dans des fourgonnettes ou locaux non climatisés en période de chaleur, et toujours utiliser une surface non combustible.
⚠ Plage de température admise pour la charge : 0–45 °C.
⚠ Charger sur une surface non combustible et sous surveillance.
⚠ Stockage : à 30–50 % de charge, dans un endroit frais, sec et ventilé, en dessous de 30 °C.
