Les écrans peuvent être configurés comme vous le souhaitez, c'est-à-dire que l'écran recevra l'image complète par le biais du HDMI, puis par configuration vous pouvez dire aux écrans qu'il s'agit de 2x2 ou 3x2 et attribuer une valeur à chaque écran pour montrer le coin que vous voulez. Par défaut, ils sont déjà configurés par paquets de 4 et marqués de chaque position (1-1, 1-2, 2-1 et 2-2)
Les moniteurs des kits de mur d'images KIT-VIDEOWALL55-2X2-FLOOR et KIT-VIDEOWALL55-2X2-WALL vous permettent de spécifier la position de chacun d'entre eux
- V Addr - H Addr
- 1 - 1 - En haut à gauche
- 1 - 2 - En haut à droite
- 2 - 1 - En bas à gauche
- 2 - 2 - En bas à droite
Pour ce faire, connectez le récepteur IR à chacun des écrans et effectuez la configuration un par un. Ce récepteur possède un connecteur de type RJ-45

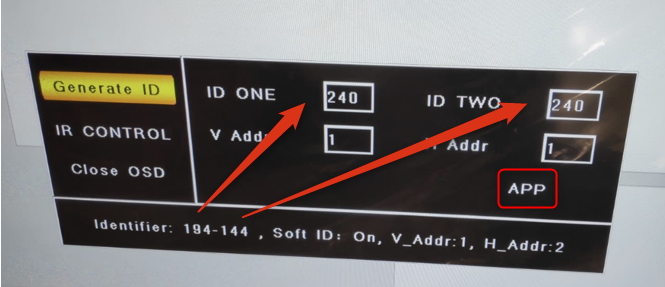

1- Accédez au menu à l'aide du bouton 0. Dans cette section, la position de l'écran sera établie comme indiqué précédemment (V Addr et H Addr) et dans les sections ID ONE et ID TWO, les mêmes numéros qui sont indiqués dans la partie inférieure du menu seront définis (si cela n'est pas fait, la configuration ne sera pas sauvegardée, de plus ce sont des numéros aléatoires qui changent à chaque fois que l'on entre dans le menu). Pour enregistrer ces modifications, appuyez sur APP:
IMPORTANT : chaque fois que l'on accède à ce menu, les sections VAddr et HAddr seront affichées avec 1-1 même si elles ont été modifiées

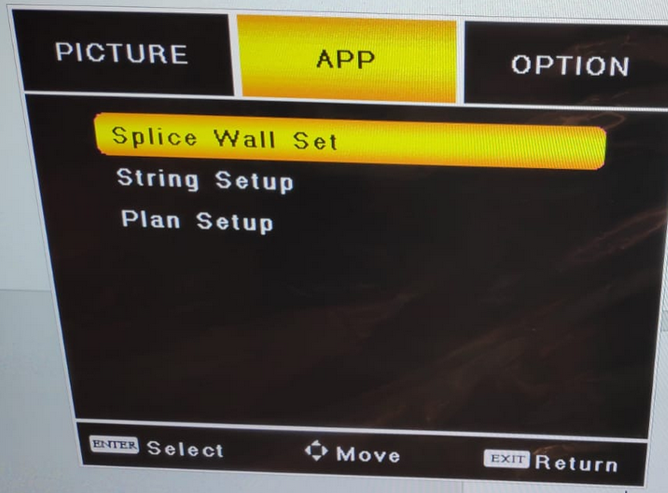

2- Appuyez sur le bouton MENU de la télécommande et allez dans la section APP et sélectionnez Splice Wall Set

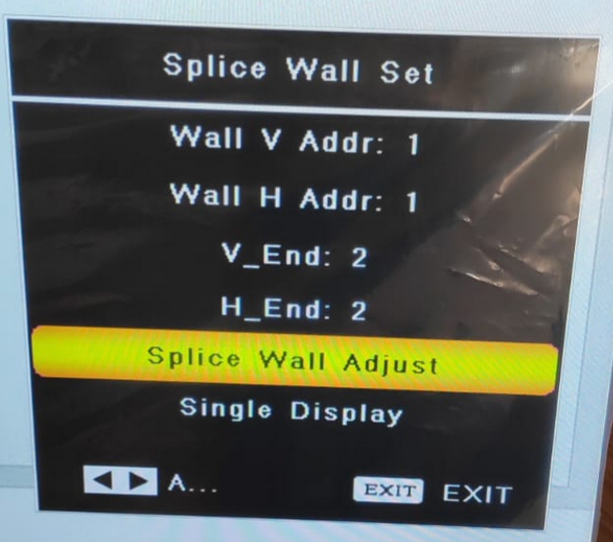

3- Enfin, sélectionnez si vous voulez un écran divisé (pour qu'il se mette à jour à la position précédemment définie) en cliquant sur "Splice Wall Adjust" ou sur "Single Display" si vous voulez qu'il se comporte comme un moniteur normal. Les options Wall V/H Addr et V/H_End servent à indiquer à partir de quel moniteur et vers quel moniteur il va être défini, dans ce cas, étant 4, il indiquera qu'il va de 1-1 à 2-2 ; si seulement 1 va être défini, il sera défini de 1-1 à 1-1 :
