Nous expliquons brièvement que 3 résultats peuvent être obtenus avec l'outil Storage and Network Calculator

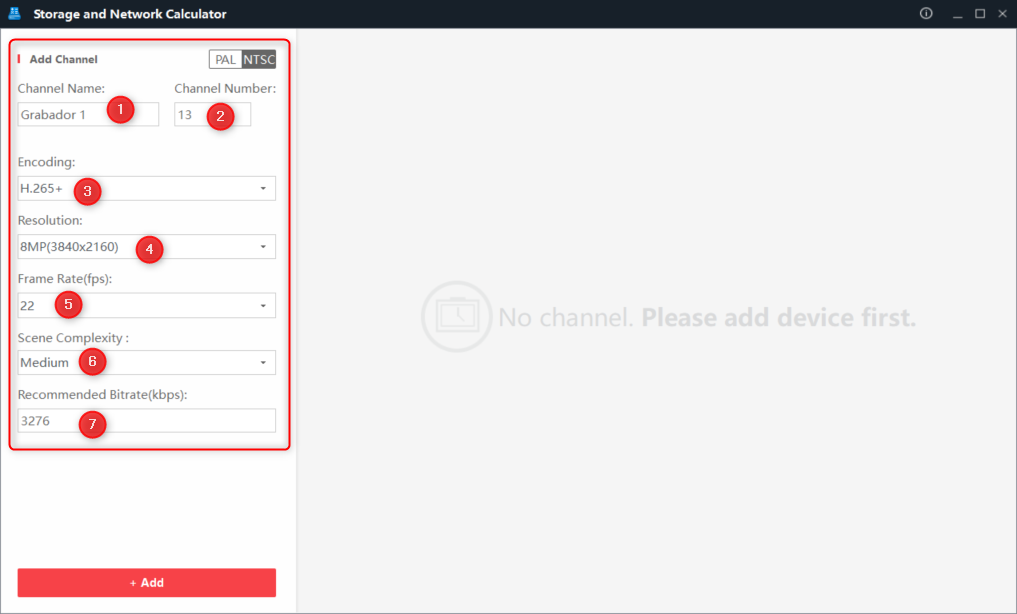

Paramétrage du projet
1 Nom de l'enregistreur ou du groupe de caméras
2 Nombre de caméras avec le même codage, la même qualité, les mêmes images, etc
3 Type de codage
4 Résolution
5 images par seconde
6 Changements dans la scène, s'il y a peu de mouvement comme dans une pièce peu fréquentée on met "Bas", dehors et avec beaucoup de passage on met "High
7 Nous mettons le débit binaire configuré dans la caméra, cela nous indique la quantité d'informations que nous voulons dans la résolution que nous avons, plus le débit binaire est élevé, plus la qualité de l'image est élevée, plus le disque dur sera consommé et plus le trafic de données est important, cette valeur est modifiée par défaut en fonction de la résolution, il n'est donc pas nécessaire de la modifier.

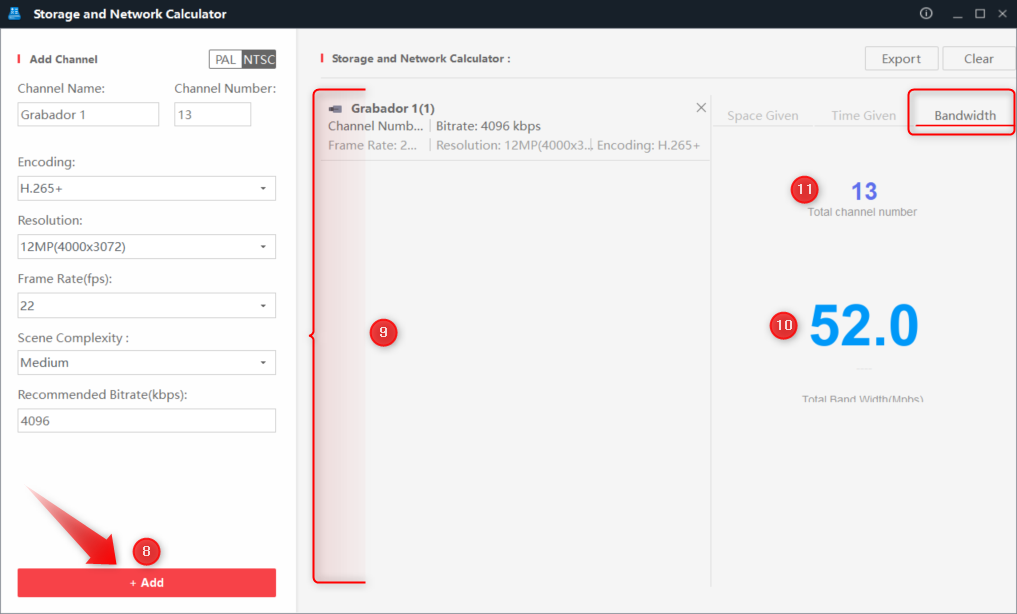

Résultat 1 après la configuration initiale : QUELLE BANDE PASSANTE VAIS-JE CONSOMMER ?
8 Vous ajoutez ici le groupe de caméras ou l'enregistreur configuré en haut et ceux-ci seront ajoutés dans la section 9
9 Somme de tous les groupes de caméras ou enregistreurs (projet)
10 Taux de transfert, consommation de bande passante du total indiqué dans 11
11 Nombre total de caméras du projet
Dans cet exemple, pour le nombre de caméras du projet, elles consommeront 52Mb par seconde
Ces informations sont importantes pour la conception du réseau de notre projet.

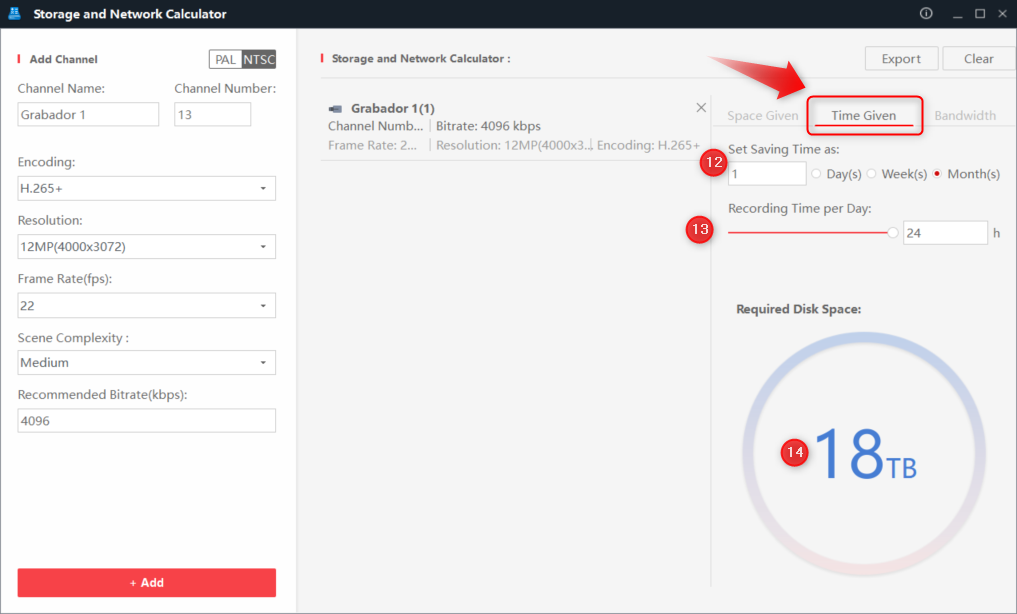

Résultat 2 : QUEL DISQUE DUR POUR SAUVEGARDER X TEMPS ?
12 Temps que nous voulons enregistrer
13 heures d'enregistrement continu par jour
14 Capacité du disque dur dont nous avons besoin pour pouvoir enregistrer le temps que nous avons indiqué en 12
Dans cet exemple, nous aurions besoin de 18 To pour enregistrer 1 mois, en fonction des caméras du projet

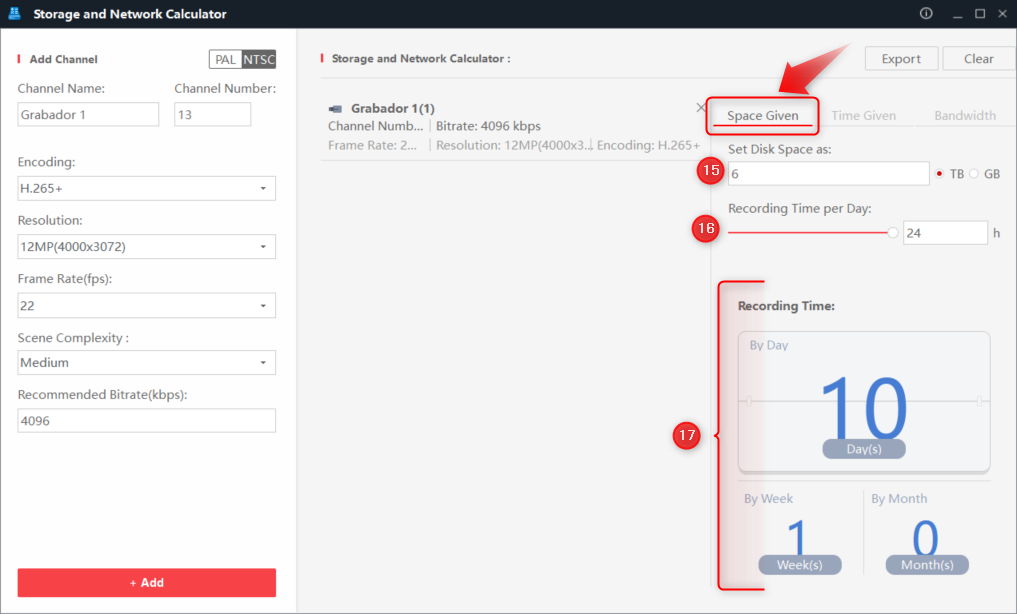

Résultat 3 : COMBIEN DE TEMPS D'ENREGISTREMENT POUR CE DISQUE DUR ?
15 Taille du disque dur que nous voulons installer
16 heures d'enregistrement continu par jour
17 Résultat du temps que nous pouvons gagner sur le disque dur
Dans cet exemple, il s'agirait de 10 jours, il interprète qu'il n'atteint pas les 2 semaines et qu'il n'atteint pas le mois.
Télécharger le programme : https://athena-visiotech.s3-eu-west-1.amazonaws.com/5OzH2G0BXMabHTvR61-I/Storage%20and%20Network%20Calculator.zip
