Schéma de connexion des câbles Optex
Les dispositifs Optex sont équipés d'une légende pour la couleur des câbles, ce qui permet de différencier chaque câble afin de savoir comment le connecter à l'émetteur utilisé (émetteur Ajax ou tout autre émetteur radio).

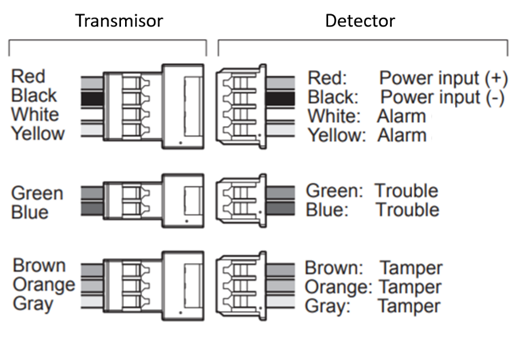

SCHÉMA DE CONNEXION POUR
VXI-R / VXI-RAM / VXI-RDAM / VXS-RAM / VXS-RDAM-X5
Rouge - Entrée d'alimentation (+)
Noir - Entrée d'alimentation (-)
Blanc et jaune - Alarme (zone)
Vert et bleu - Trouble (Tamper et anti-masquage si disponible)
Marron, orange et gris - Tamper mural (en option)

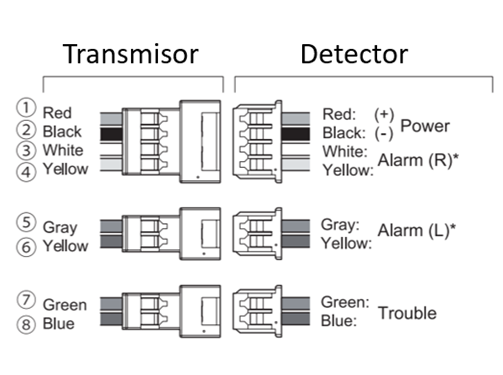

SCHÉMA DE CONNEXION POUR
WXI-R / WXI-RAM / BXS-R / BXS-RW / BXS-RAM
Rouge - Entrée d'alimentation (+)
Noir - Entrée d'alimentation (-)
Blanc et jaune - Alarme (côté droit), (zone)
Gris et jaune - Alarme (côté gauche), (zone)
Vert et bleu - Trouble (tamper et anti-masquage si disponible)
