Para poder abrir el relé de una placa exterior de un videoportero de Akuvox desde un dispositivo de acceso AK-A01S/A02S/A03S/A05C se deberá realizar la siguiente operación.

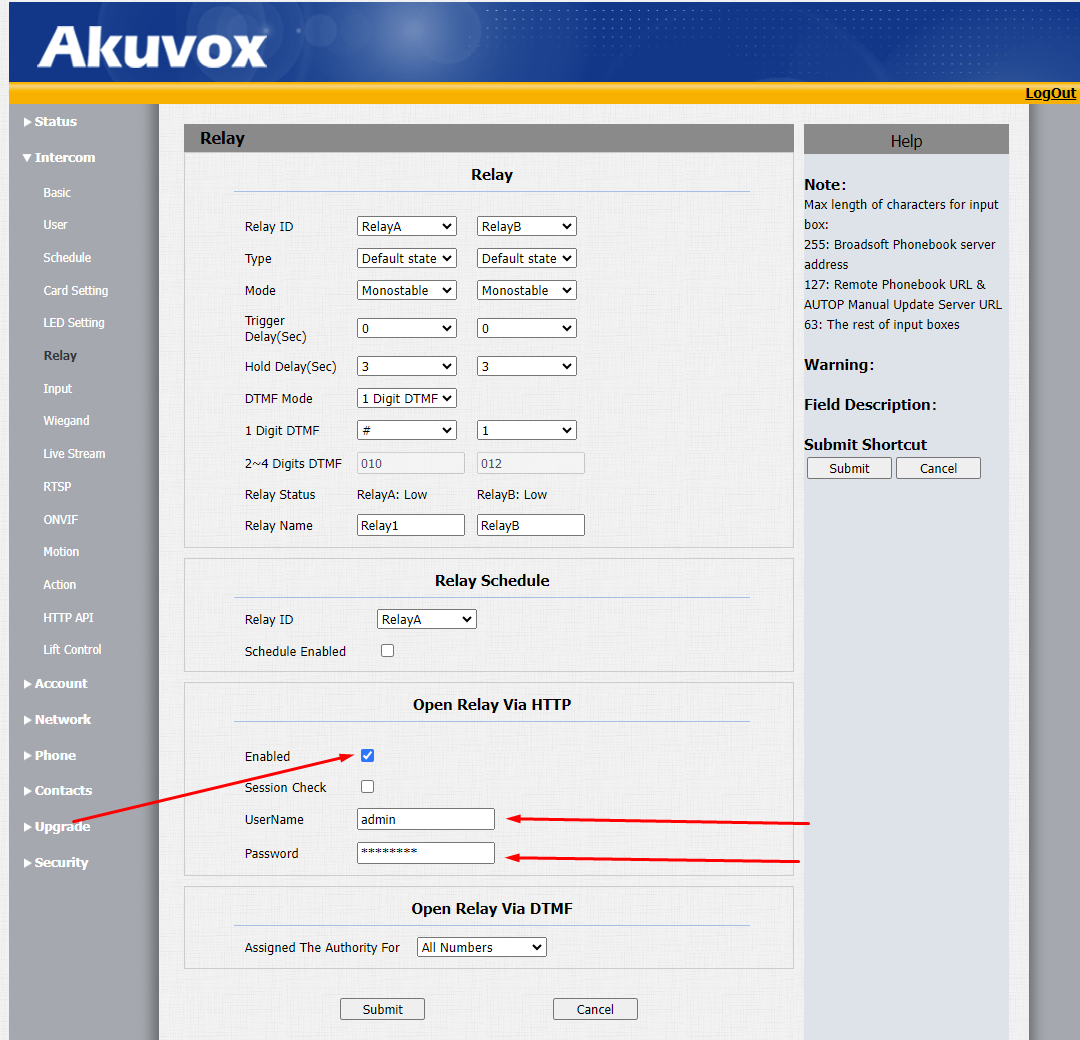

En primer lugar, en la placa exterior se deberá ir a Intercom --> Relé --> Abrir relé vía HTTP y allí se configurará el nombre de usuario y la contraseña, que se usarán posteriormente en la URL en el AK-A01S/A02S/A03S/A05C.
La apertura del relé de la placa exterior puede ejecutarse mediante una acción concreta o cada vez que se accione el propio relé del control de acceso:
1) APERTURA MEDIANTE ACCIÓN CONCRETA

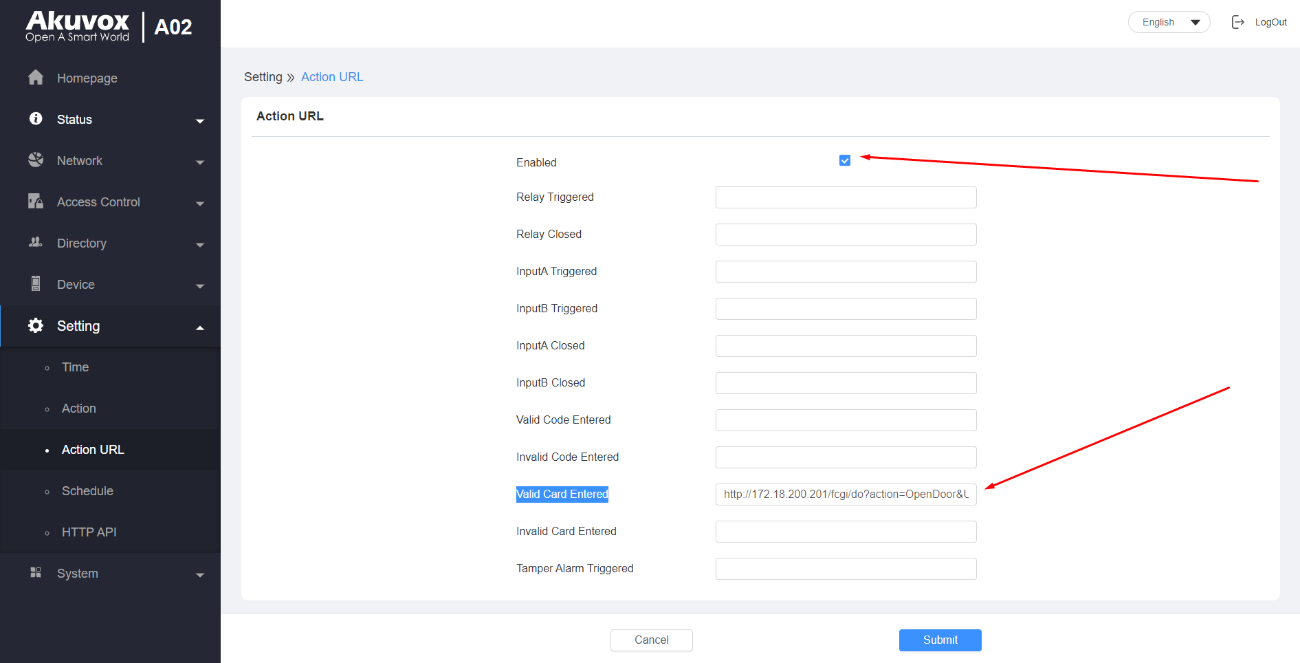

Una vez hecho esto, en el AK-A01S/A02S/A03S/A05C se tendrá que introducir el siguiente comando en la pestaña de Settings --> Action URL ("Valid Card Entered" para cuando se quiera abrir con tarjeta o "Valid Code Entered" para cuando se quiera abrir con PIN):
FW sin High Security Mode:
http://IP_EQUIPO/fcgi/do?action=OpenDoor&UserName=USUARIO&Password=CONTRASEÑA&DoorNum=NUMERO_RELE
FW con High Security Mode:
http://USUARIO:PASSWORD@IP_EQUIPO/fcgi/OpenDoor?action=OpenDoor&DoorNum=NUMERO_RELE
Donde:
- IP_EQUIPO: la dirección IP en la que se encuentra el dispositivo.
- USUARIO: el nombre de usuario definido en Open Relay Via HTTP.
- CONTRASEÑA: la contraseña definida en Open Relay Via HTTP.
- NUMERO_RELE: el número del relé que se quiere abrir (si el equipo tiene un relé, se pondrá 1; en el caso de tener más de uno, se podrá indicar 2 ó 3).
2) APERTURA MEDIANTE ACTIVACIÓN DEL RELÉ

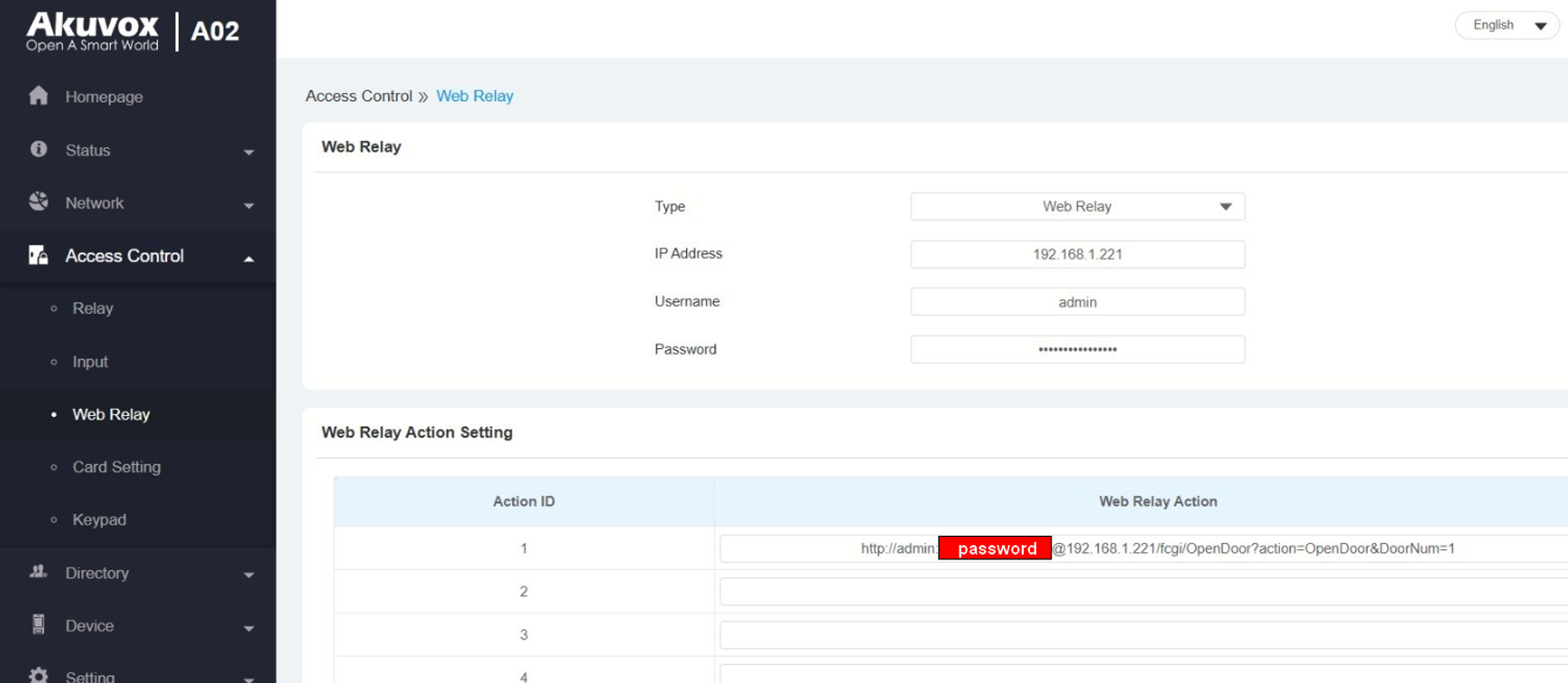

Una vez hecho esto, en el AK-A01S/A02S/A03S/A05C se tendrá que introducir el siguiente comando en la pestaña de Access Control --> Web Relay:
FW sin High Security Mode:
http://IP_EQUIPO/fcgi/do?action=OpenDoor&UserName=USUARIO&Password=CONTRASEÑA&DoorNum=NUMERO_RELE
FW con High Security Mode:
http://USUARIO:PASSWORD@IP_EQUIPO/fcgi/OpenDoor?action=OpenDoor&DoorNum=NUMERO_RELE
Donde:
- IP_EQUIPO: la dirección IP en la que se encuentra el dispositivo.
- USUARIO: el nombre de usuario definido en Open Relay Via HTTP.
- CONTRASEÑA: la contraseña definida en Open Relay Via HTTP.
- NUMERO_RELE: el número del relé que se quiere abrir (si el equipo tiene un relé, se pondrá 1; en el caso de tener más de uno, se podrá indicar 2 ó 3).

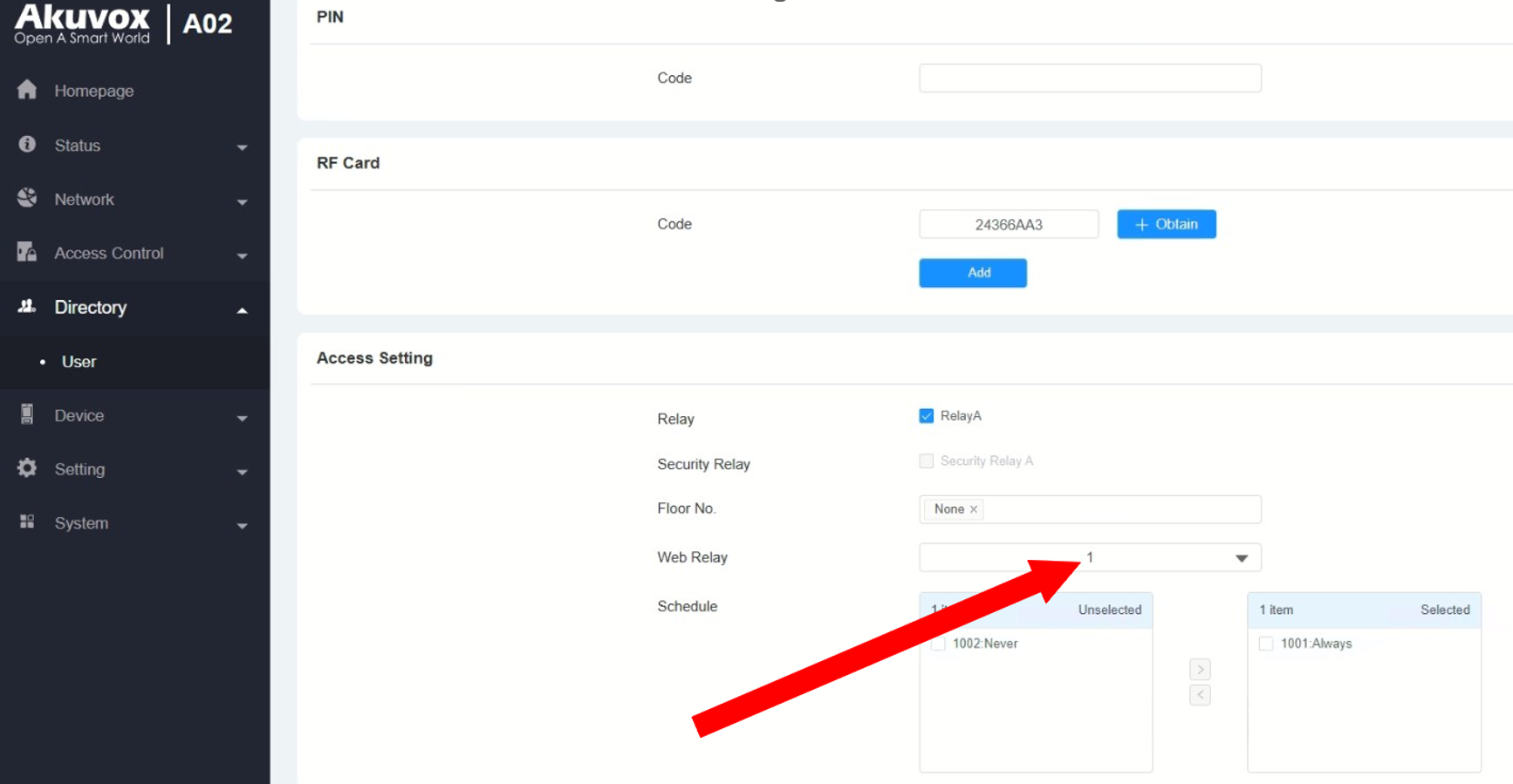

Tras ello, en la pestaña Directory --> User, se deberá indicar que se active el Web Relay para dicho usuario:
