El videoportero AK-R20A de Akuvox puede abrir la puerta al leer la matrícula de un vehículo mediante una cámara LPR de Uniview o de Safire Smart. La cámara lee la matrícula y la envía al AK-R20A por API; el AK-R20A la compara con las matrículas de sus usuarios y, si coincide, activa el relé.
Requisitos previos
- AK-R20A con el firmware 320.30.112.57, que incluye la integración LPR.
- Cámara LPR de Uniview con el firmware ANPR-B1107.1.5.C00102.251024, o cámara LPR de Safire Smart con el firmware 5.3.1.
- La cámara y el AK-R20A deben estar en la misma red y la cámara debe poder acceder a la IP del AK-R20A por el puerto 80.
Paso 1: Registrar las matrículas
Las matrículas se pueden dar de alta directamente en el AK-R20A (opción A) o, si el equipo está gestionado desde el cloud de Akuvox, desde el propio cloud (opción B).
Opción A: en el AK-R20A (proyectos locales)
- Acceda a la web del AK-R20A y vaya a Directory > User.
- Pulse Add para crear un usuario, o el icono de edición de un usuario existente.
- Introduzca la matrícula en el campo License Plate (por ejemplo, 1234BCD). Cada usuario admite hasta 5 matrículas.
- Seleccione el relé que abre la puerta y el horario en que el usuario tiene acceso, y pulse Submit.

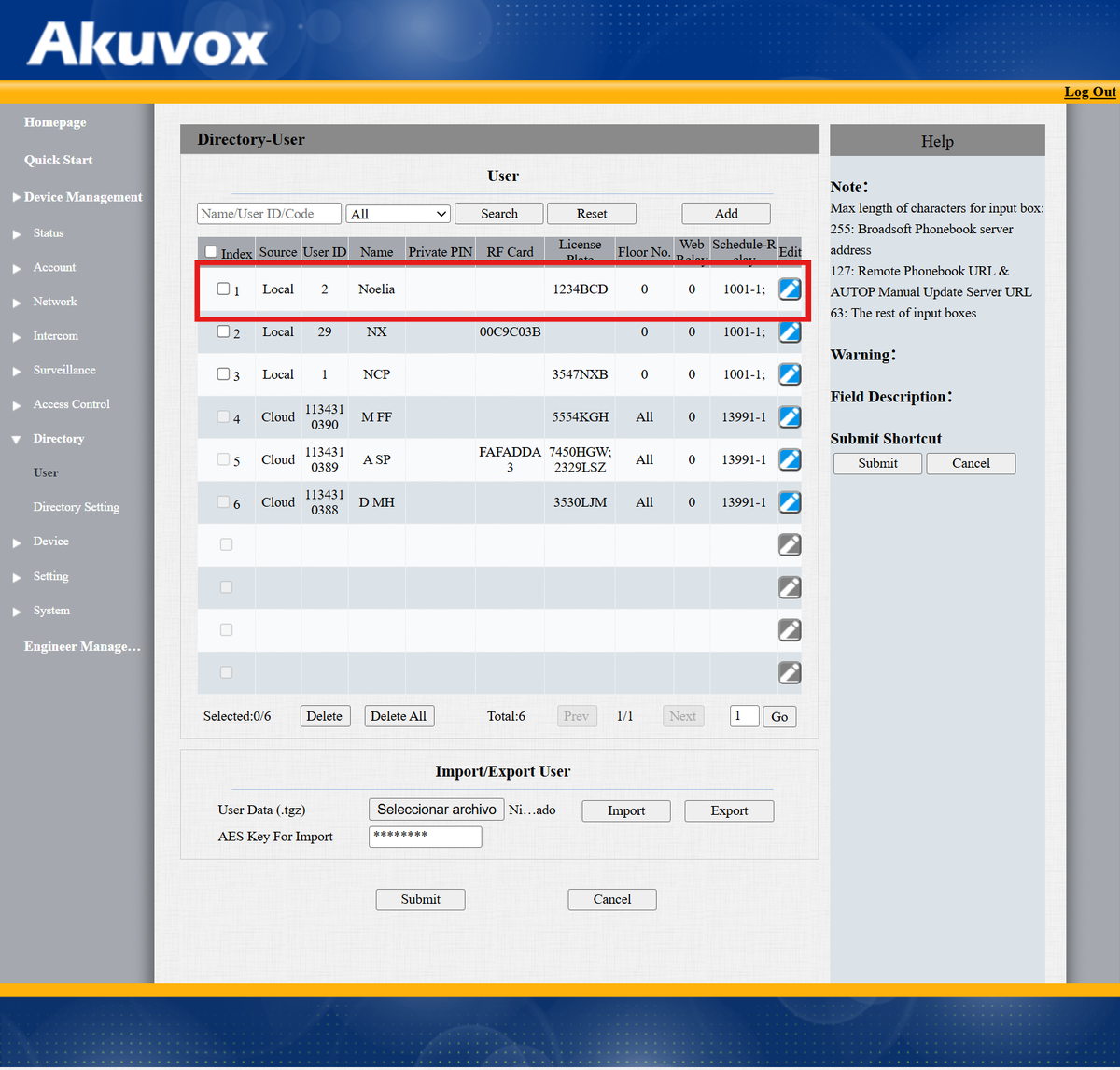

El listado muestra la matrícula asociada a cada usuario:
Opción B: desde el cloud de Akuvox (proyectos de comunidad)
En una comunidad, las matrículas las da de alta el administrador de fincas desde su portal del cloud y se sincronizan con el AK-R20A.

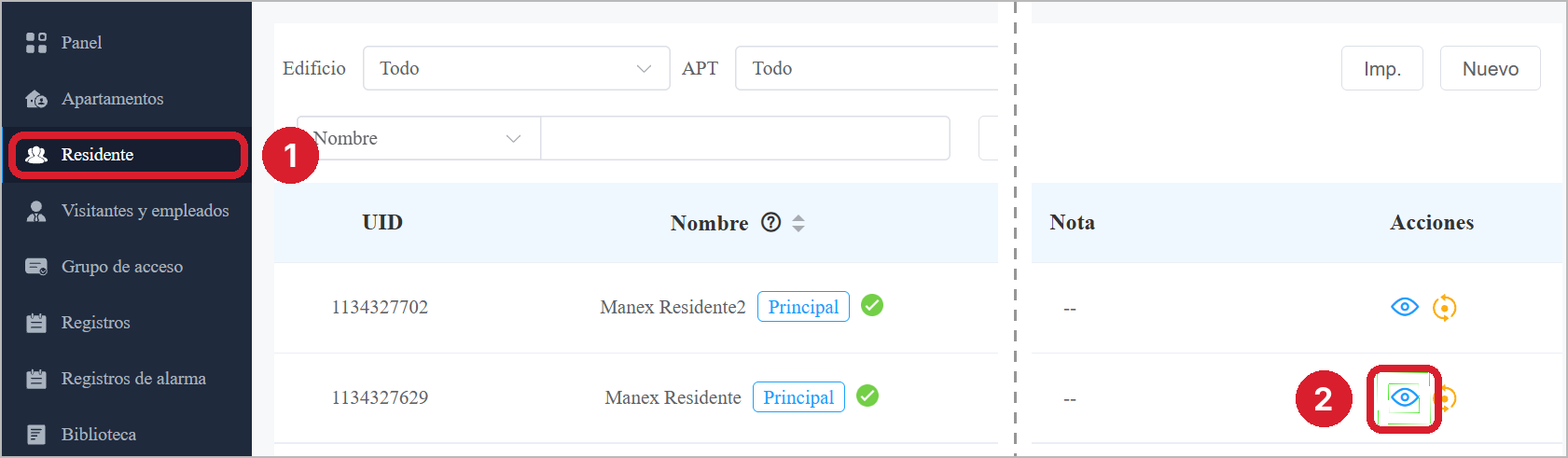

- En el menú lateral, acceda a Residente (1) y pulse el icono de ver del residente (2).

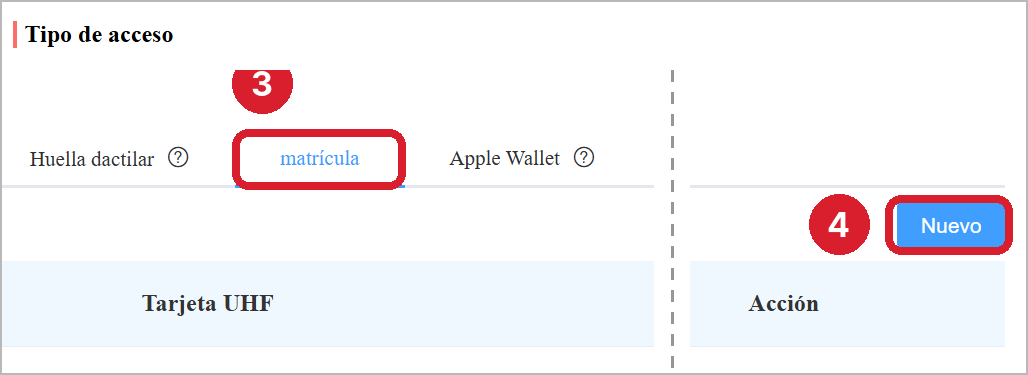

- En la sección Tipo de acceso, abra la pestaña matrícula (3) y pulse Nuevo (4).

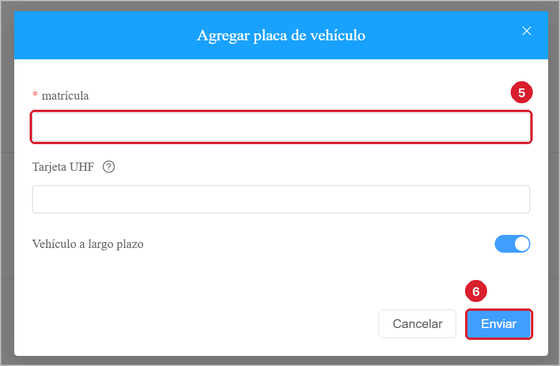

- Introduzca la matrícula (5) y pulse Enviar (6).

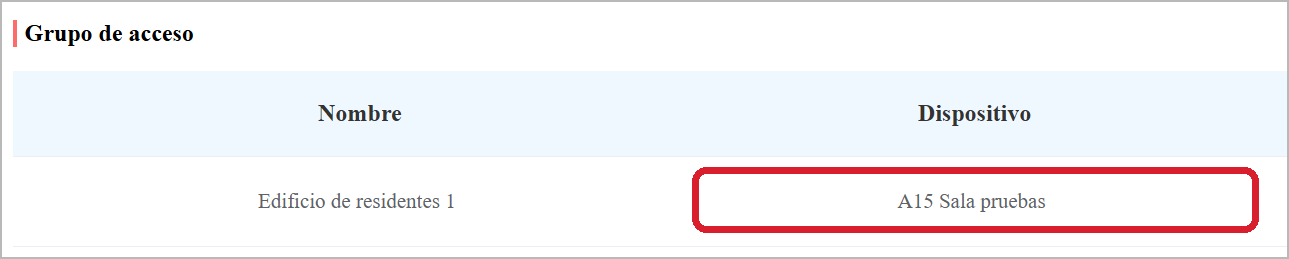

- Al final de la ficha del residente, en Grupo de acceso, compruebe que en la columna Dispositivo aparece el AK-R20A. En la captura de ejemplo aparece otro equipo de la comunidad de pruebas.
En proyectos de vivienda unifamiliar, según la documentación de Akuvox, es el propio usuario quien añade la matrícula desde la app SmartPlus.
Paso 2: Configurar la cámara Uniview
Si utiliza una cámara Safire Smart, pase al paso 3.

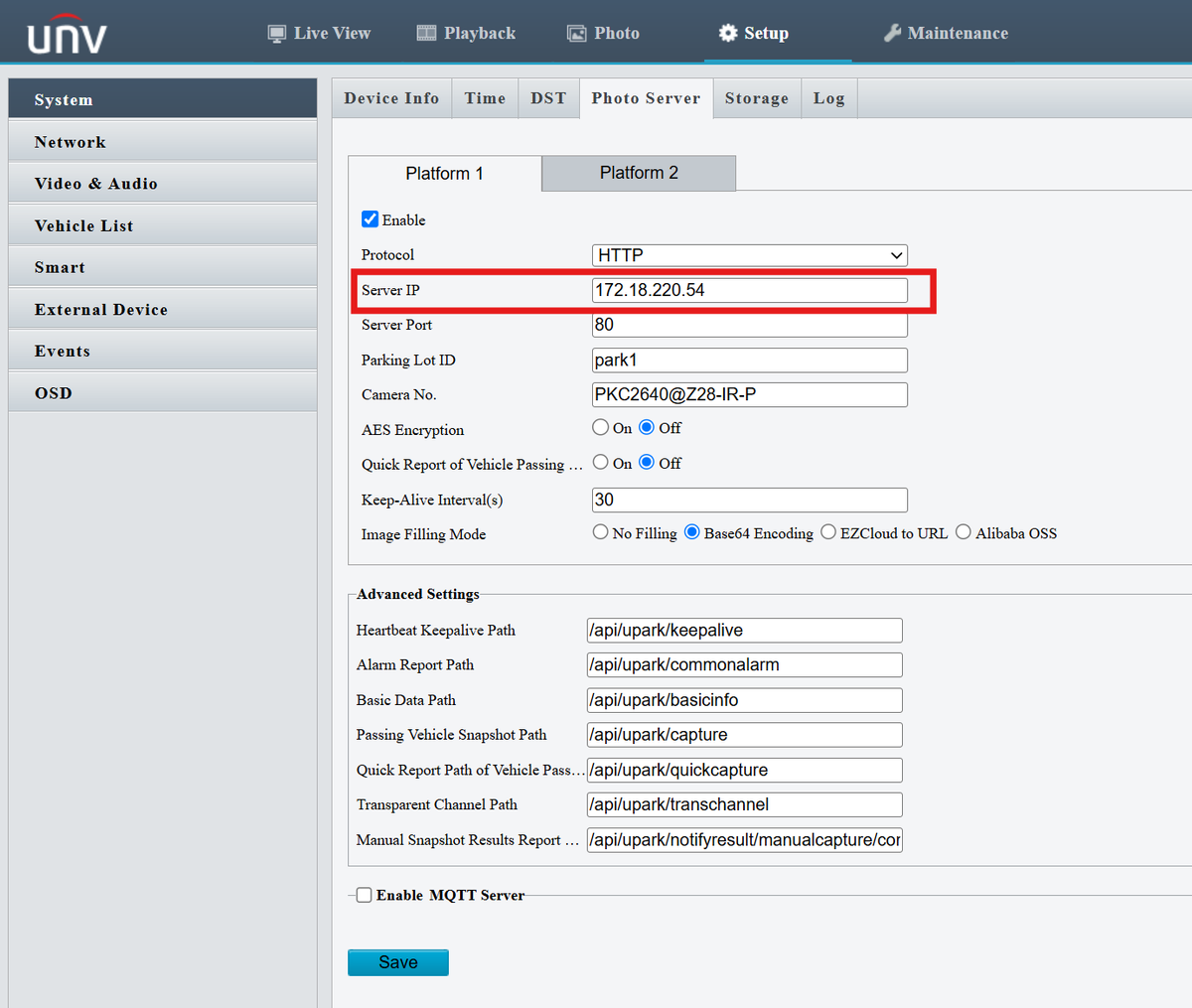

- Acceda a la web de la cámara y vaya a Setup > System > Photo Server > Platform 1.
- Marque Enable y seleccione el protocolo HTTP.
- En Server IP, introduzca la dirección IP del AK-R20A.
- En Server Port, introduzca 80. El puerto es fijo y no puede modificarse.
- Deje el resto de campos, incluidas las rutas de Advanced Settings, con sus valores por defecto y pulse Save.
Paso 3: Configurar la cámara Safire Smart

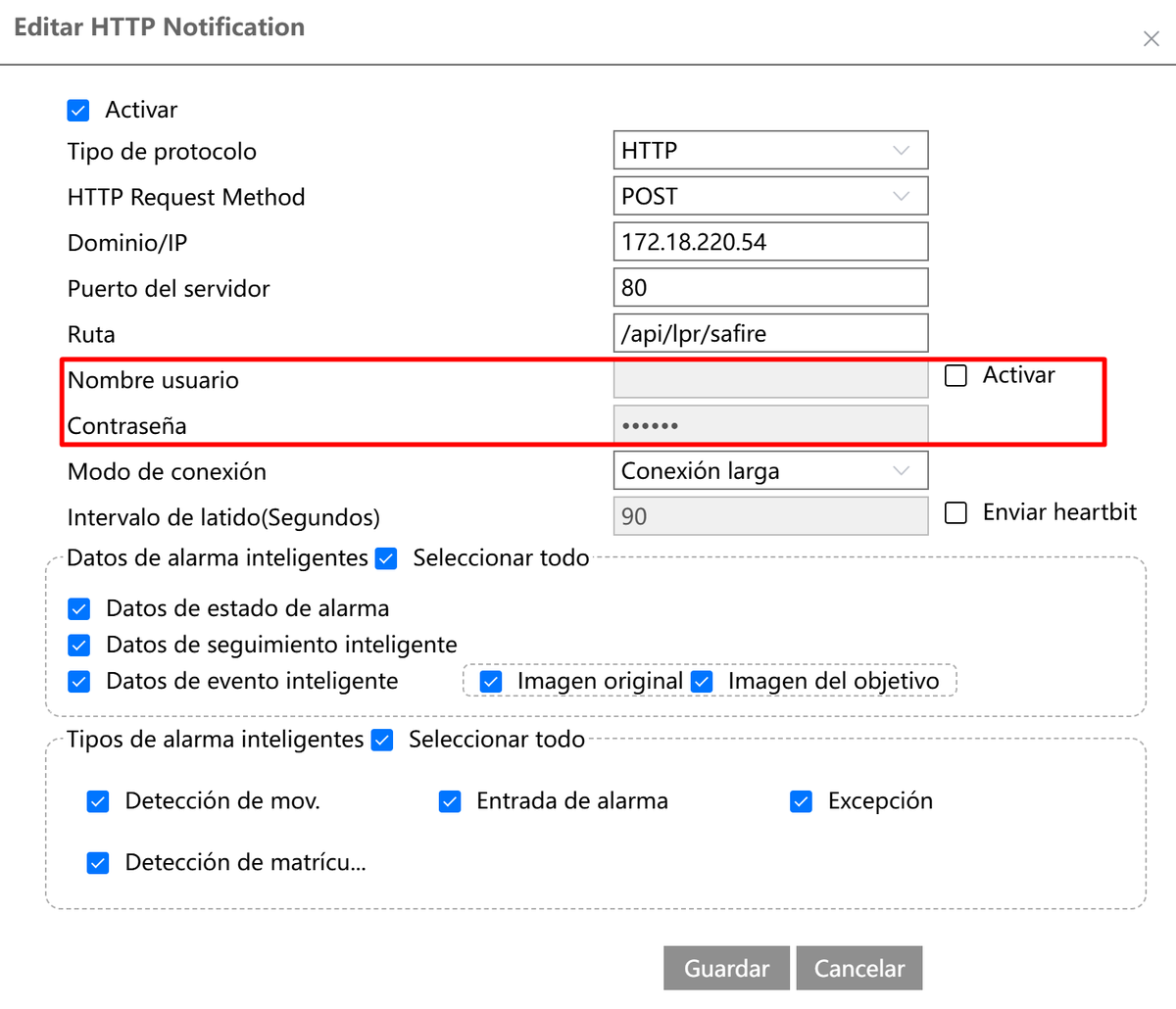

- Acceda a la web de la cámara y vaya a Configuración > Red > Avanzado > HTTP Notification.
- Añada una entrada o edite la existente y marque Activar.
- Configure Tipo de protocolo: HTTP, HTTP Request Method: POST, Dominio/IP: la IP del AK-R20A y Puerto del servidor: 80.
- En Ruta, introduzca exactamente /api/lpr/safire.
- Deje desactivados Nombre usuario y Contraseña: no es necesario introducir credenciales del AK-R20A.
- En Datos de alarma inteligentes y Tipos de alarma inteligentes, marque Seleccionar todo, de modo que quede incluida la Detección de matrículas, y pulse Guardar.

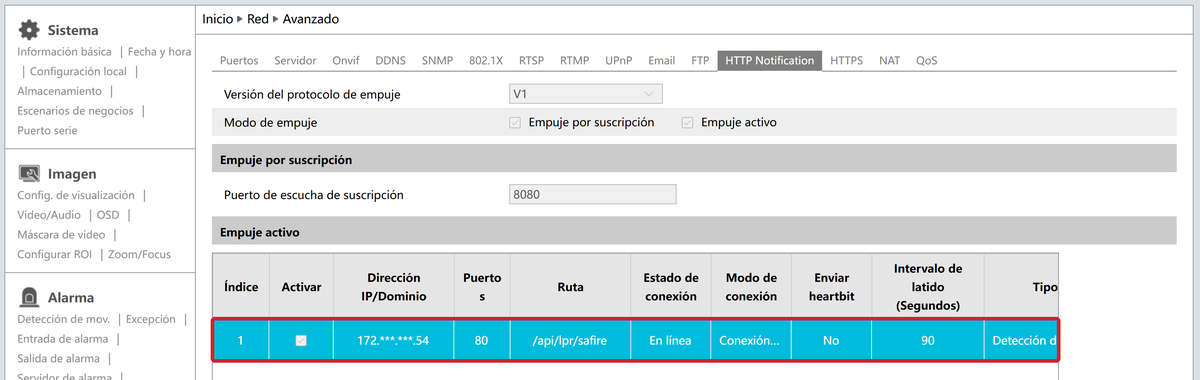

Compruebe en el listado que la entrada aparece con el Estado de conexión: En línea.
Nota: tras restaurar la cámara Safire Smart a valores de fábrica, vuelva a enfocarla desde Configuración > Imagen > Zoom/Focus; de lo contrario, puede no enfocar correctamente.
Paso 4: Comprobar el funcionamiento

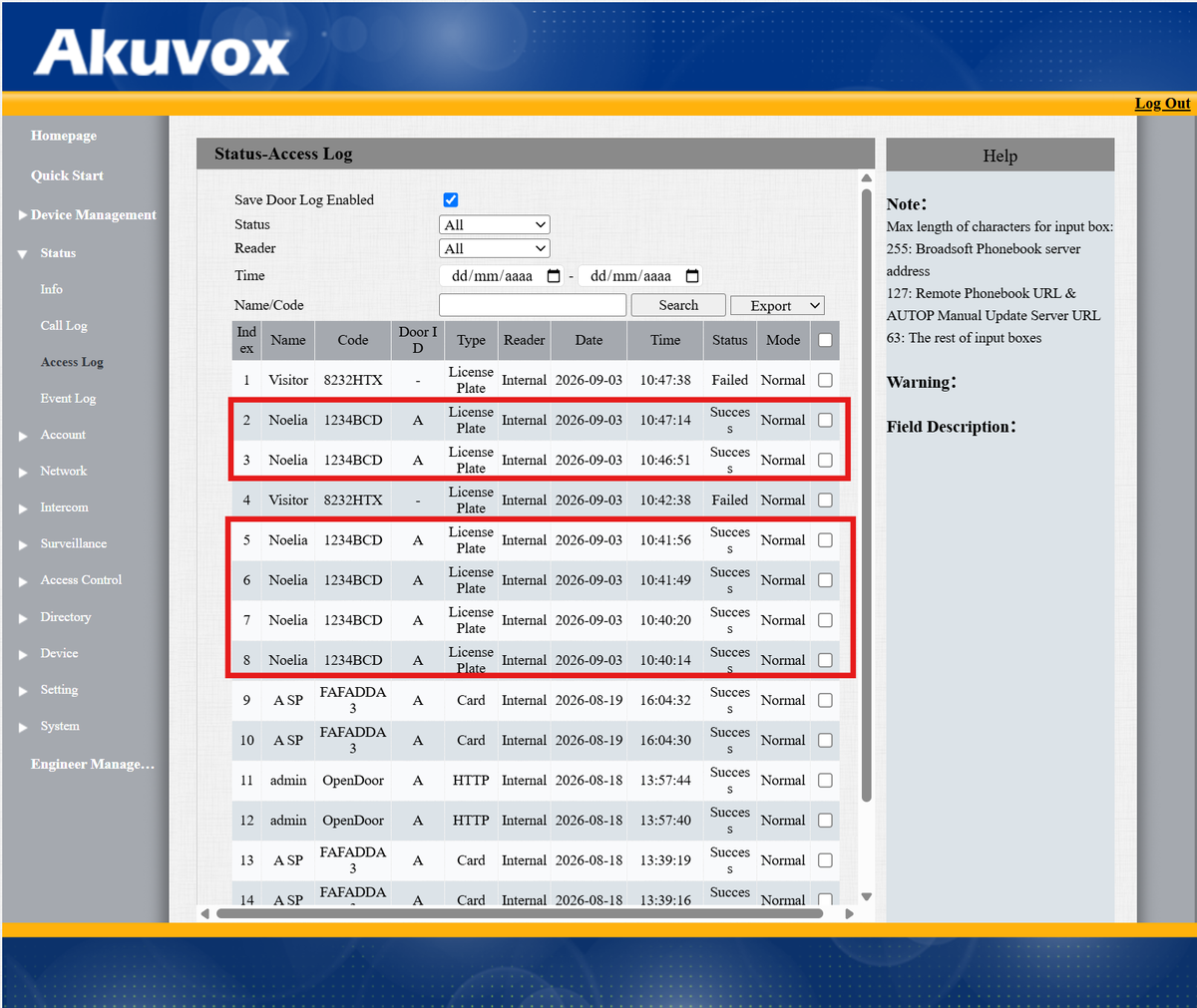

Con la configuración completada, pase un vehículo o una imagen de una matrícula registrada frente a la cámara. El AK-R20A activa el relé y registra el acceso en Status > Access Log como License Plate con estado Success y el nombre del usuario.

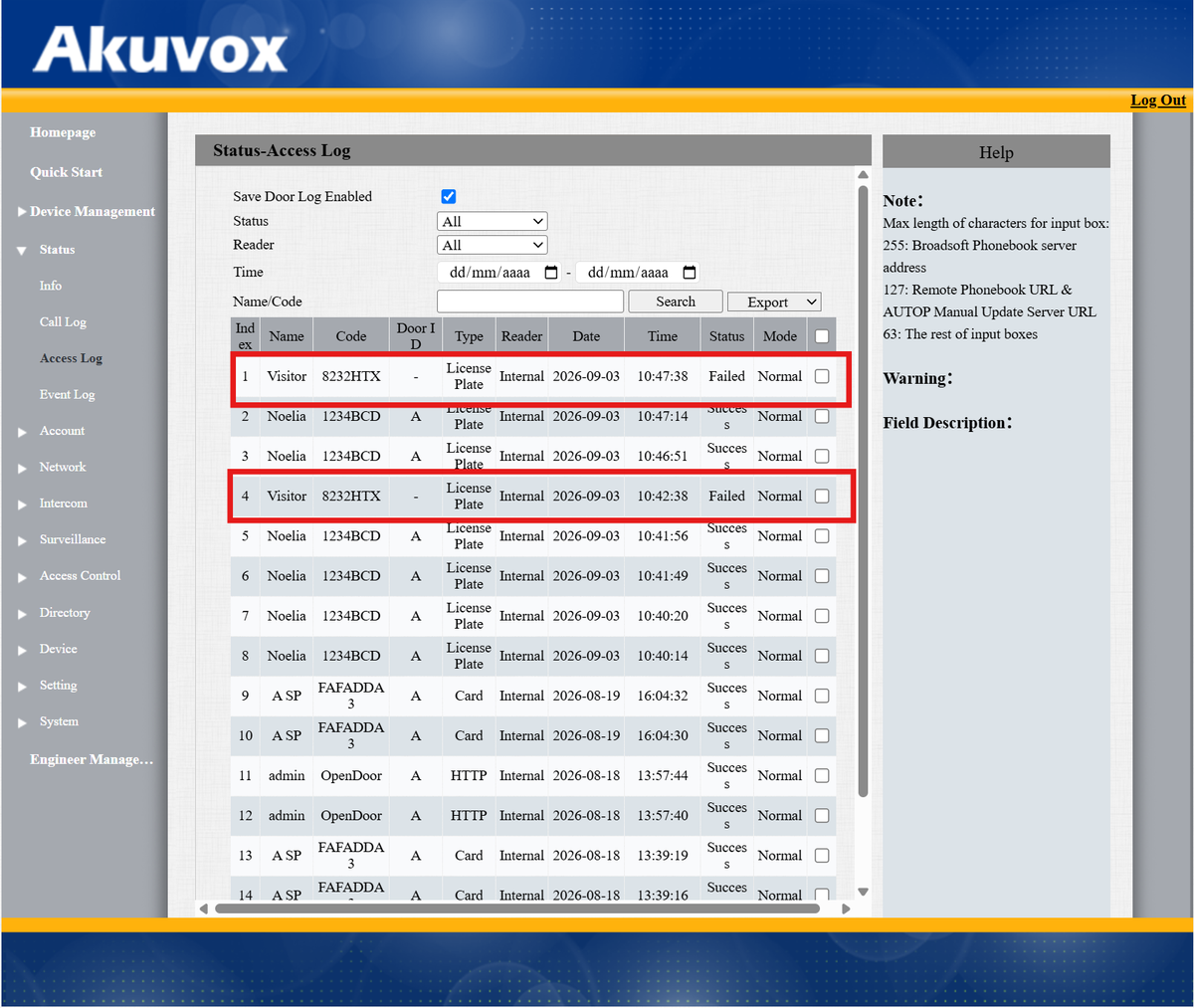

Si la matrícula no está registrada, el acceso aparece como Visitor con estado Failed y el relé no se activa.
Preguntas frecuentes
¿Hay que introducir el usuario y la contraseña del AK-R20A en la cámara?
No. En la cámara solo se configura la dirección IP del AK-R20A. La cámara envía las matrículas leídas y es el AK-R20A quien valida el acceso.
¿Se puede usar un puerto distinto del 80?
No. El AK-R20A recibe las lecturas por el puerto 80, que es fijo.
¿Un usuario puede tener varias matrículas?
Sí, hasta 5 por usuario. En el listado de usuarios se muestran separadas por punto y coma (;).
La cámara lee la matrícula pero la puerta no se abre
- Compruebe en Status > Access Log del AK-R20A si aparece la lectura. Si figura como Visitor · Failed, la matrícula no está registrada o no coincide exactamente con la del usuario.
- Si no aparece ninguna lectura, revise la IP y el puerto configurados en la cámara y, en Safire Smart, que la ruta sea /api/lpr/safire y el estado de conexión En línea.
- Compruebe las versiones de firmware: 320.30.112.57 en el AK-R20A, ANPR-B1107.1.5.C00102.251024 en la cámara Uniview y 5.3.1 en la cámara Safire Smart.
- Compruebe que el usuario tiene asignados el relé y el horario correctos.
¿Cómo sé si la cámara está leyendo matrículas?
En la vista en directo de la cámara Uniview, cada matrícula leída aparece en el listado inferior. En la cámara Safire Smart, el icono del vehículo de la esquina superior derecha de la vista en directo parpadea al detectar una matrícula.
