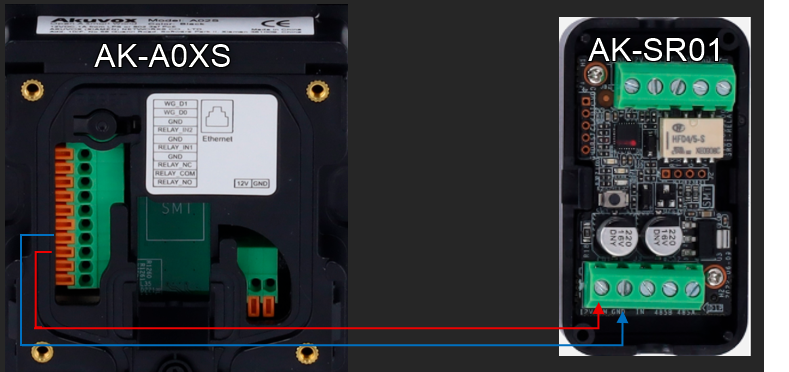

En primer lugar, se deberá realizar la conexión de los equipos tomando como ejemplo el siguiente esquema:
- Del GND de la placa (AK-A01S/A02S o AS03S) al GND del AK-SR01
- Del Relay NC de la placa al 12V del AK-SR01

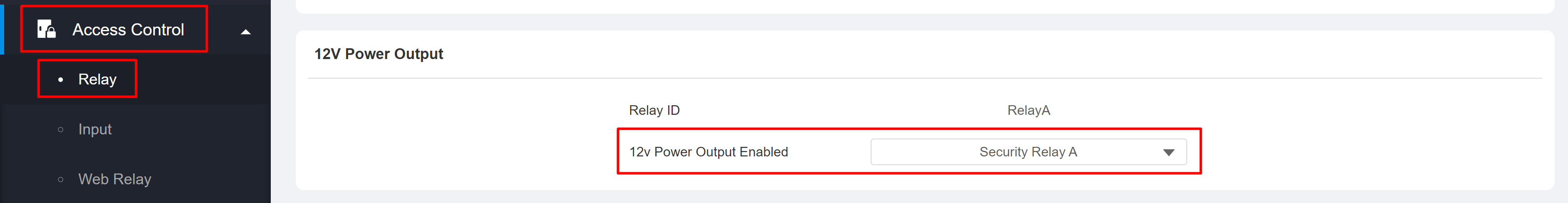

Una vez hecho esto, se deberá acceder al entorno web del equipo escribiendo su IP en el navegador. Después, se accederá al menú Access Control --> Relay --> 12V Power Output y se seleccionará "Security Relay A":

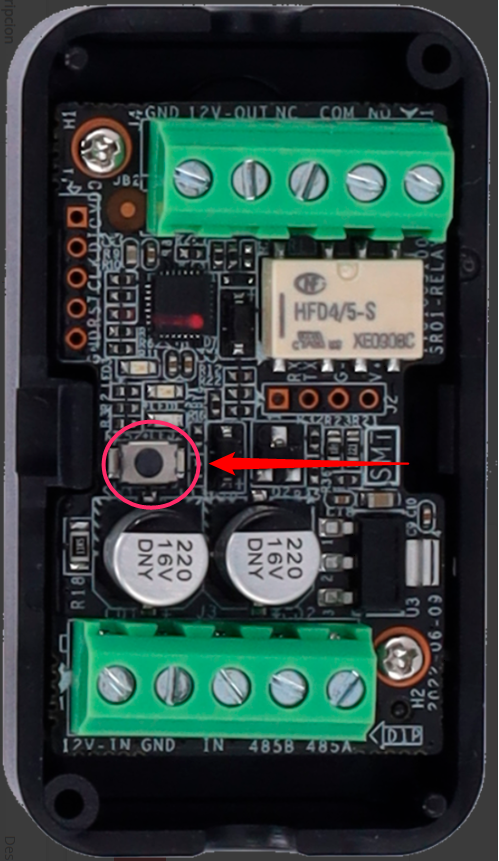

Tras ello, se deberá configurar el módulo de puerta segura (AK-SR01). Se dejará pulsado el "Pairing Button" durante más de 5 segundos, por lo que el led de estado parpadeará en color rojo indicando que ha entrado en modo vinculación.

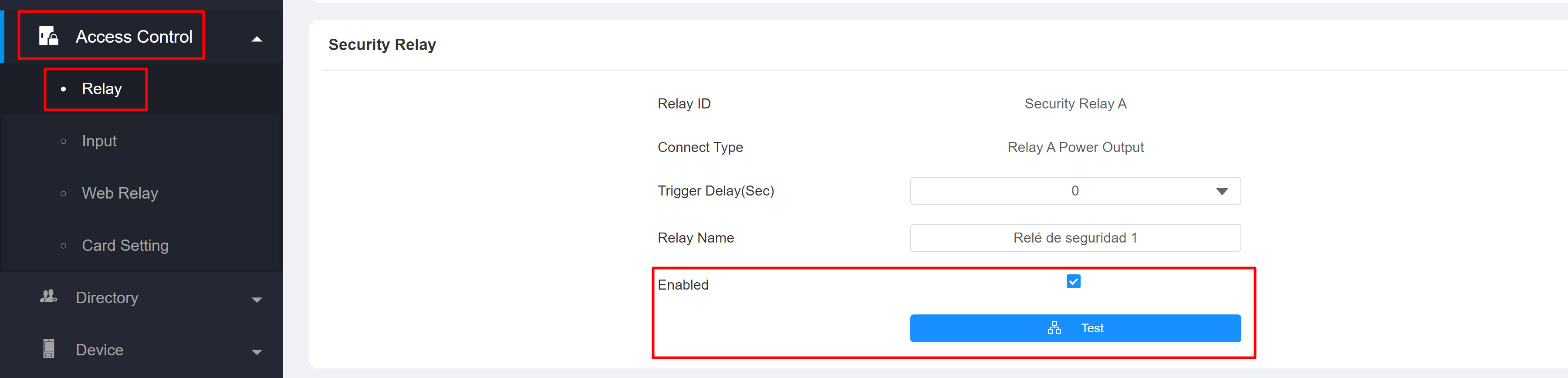

Mientras esta luz roja parpadee, en la pestaña Access Control --> Relay --> Security Relay se deberá marcar la casilla "Enabled" y pulsar el botón "Test".
Realizado este paso, la luz volverá a color verde, indicando que el modulo de puerta ha quedado vinculado y funciona correctamente.
