Los grabadores Safire Smart permiten añadir los módulo de relé de Dingtian DT-Rxx, a partir de las versiones 1.4.14
Siempre como primer paso confirmar que el grabador está actualizado a la última versión de firmware y, en caso de no estarlo, actualizar y volverlo a fábrica después para evitar fallos posteriores
CONFIGURACIÓN DEL DT-Rxx
En los módulos hay que realizar una configuración previa a ser añadidos a los NVR. Los datos por defecto son:
- IP - 192.168.1.100
- Usuario - admin
- Contraseña: admin

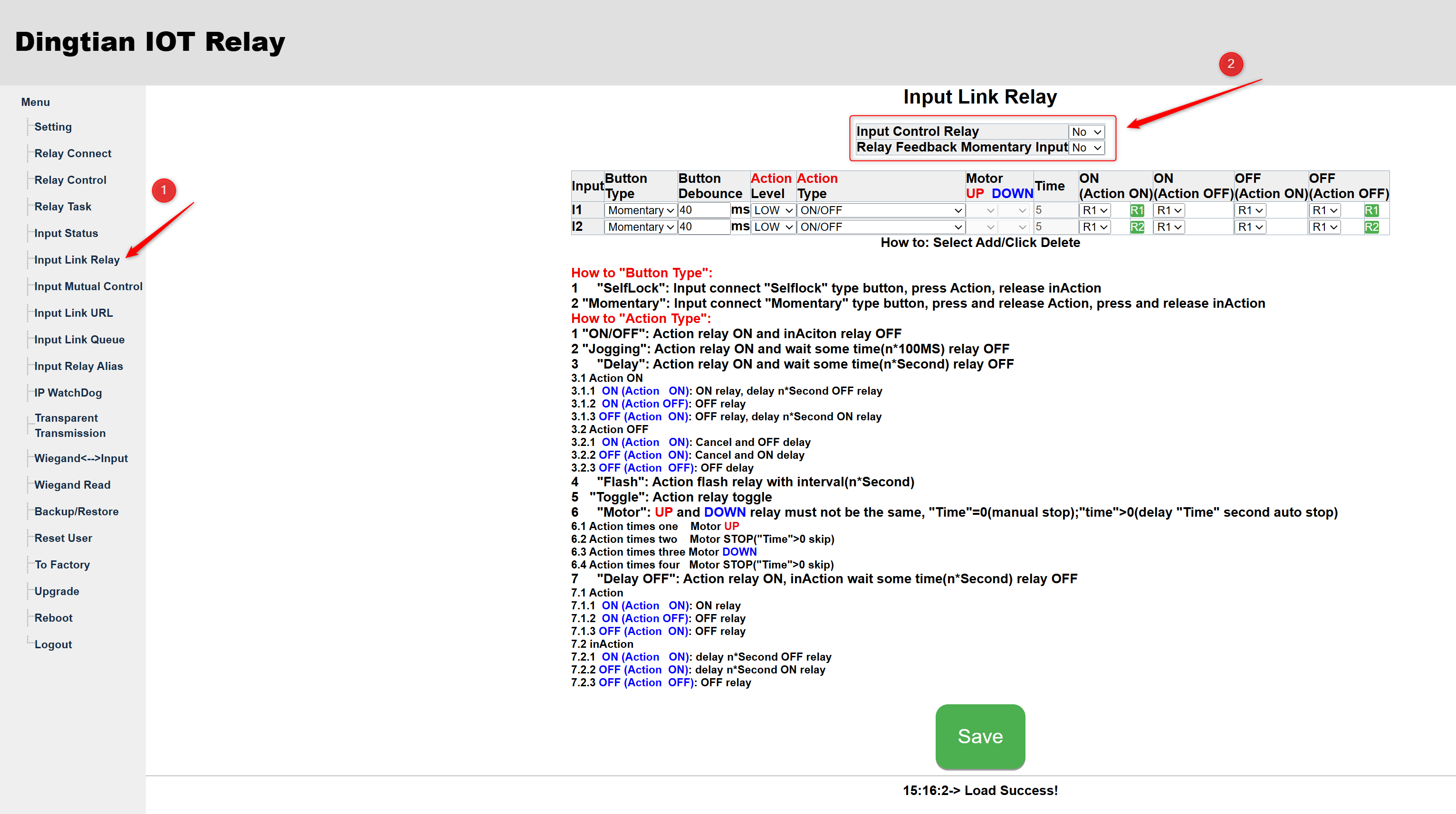

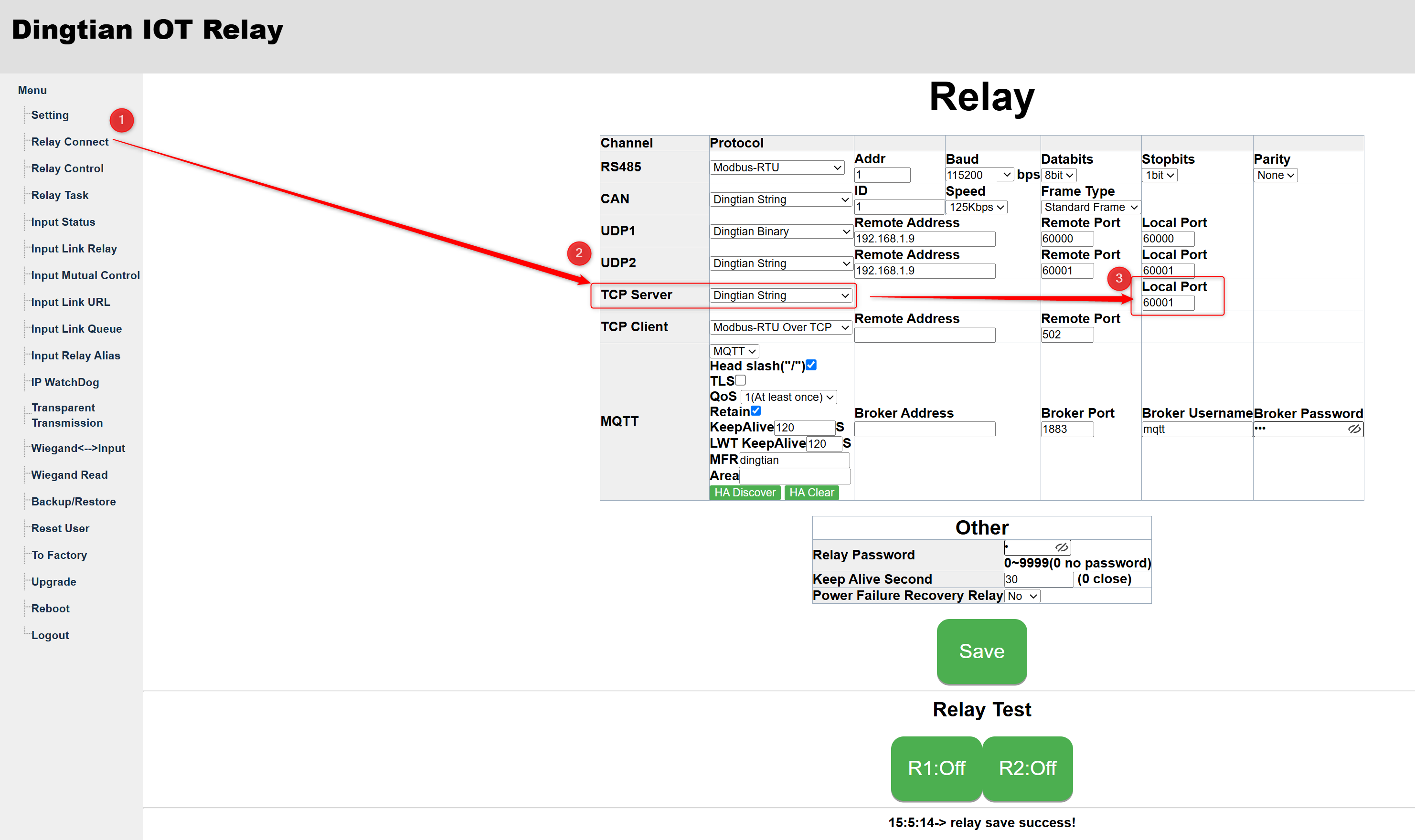

Los dos cambios a realizar son los siguientes:
AÑADIDO DEL DT-Rxx AL NVR SAFIRE SMART

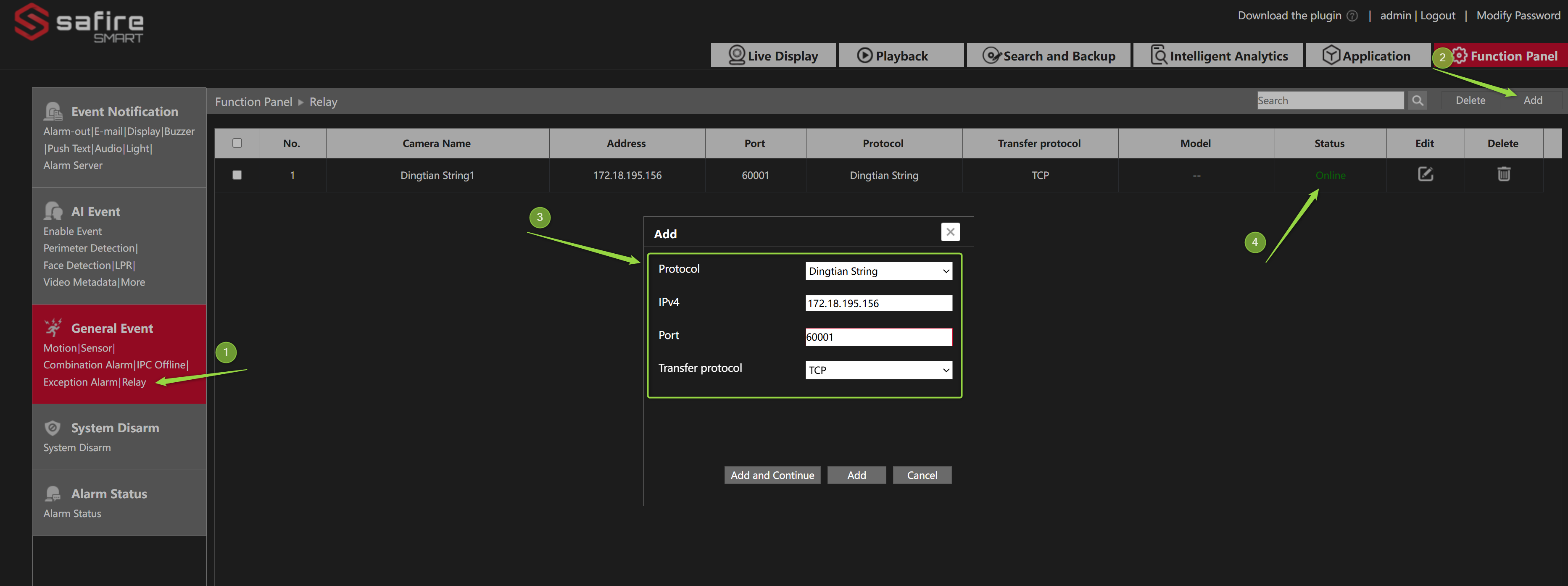

Para añadirlo, se realizará desde el apartado de Relay donde se seleccionará Dingtian String y la IP y puerto del módulo

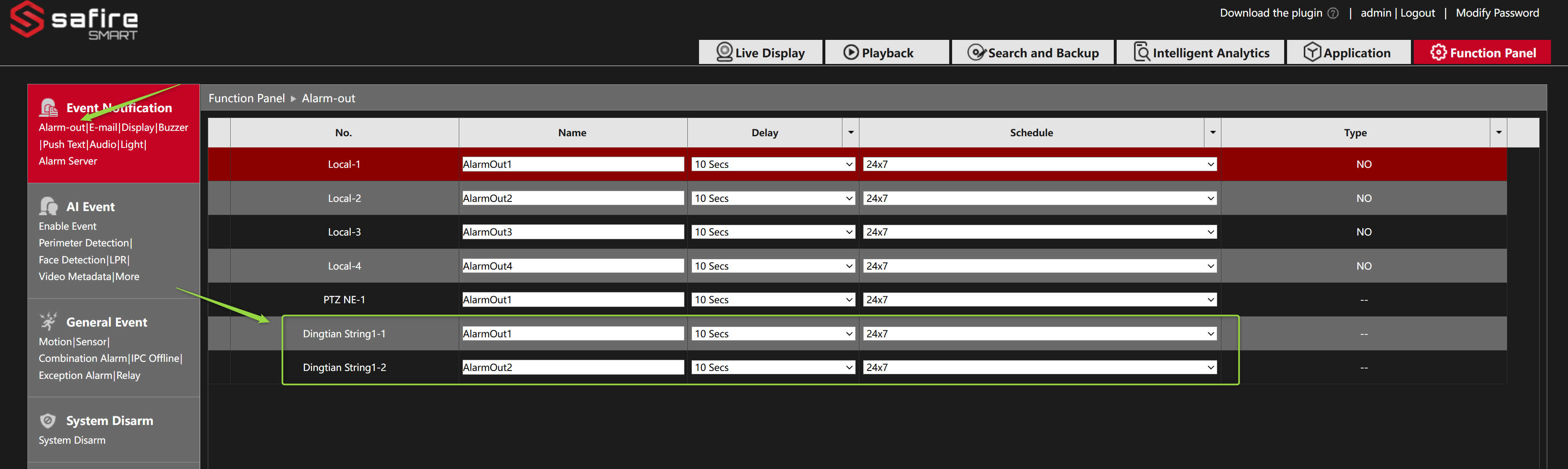

Cuando esté en línea, tanto en el apartado de las entradas de alarma como de las salidas, se podrán ver las del módulo para seleccionar y configurar. En este caso es un DT-R002 con 2 entradas y 2 salidas que es lo que aparecerá en el NVR.
Estas entradas y salidas se podrán configurar como los propios relés del NVR
- Entradas de alarma
- Salidas de alarma
CONFIGURACIONES DE LAS SALIDAS POR EVENTOS DE ALARMA

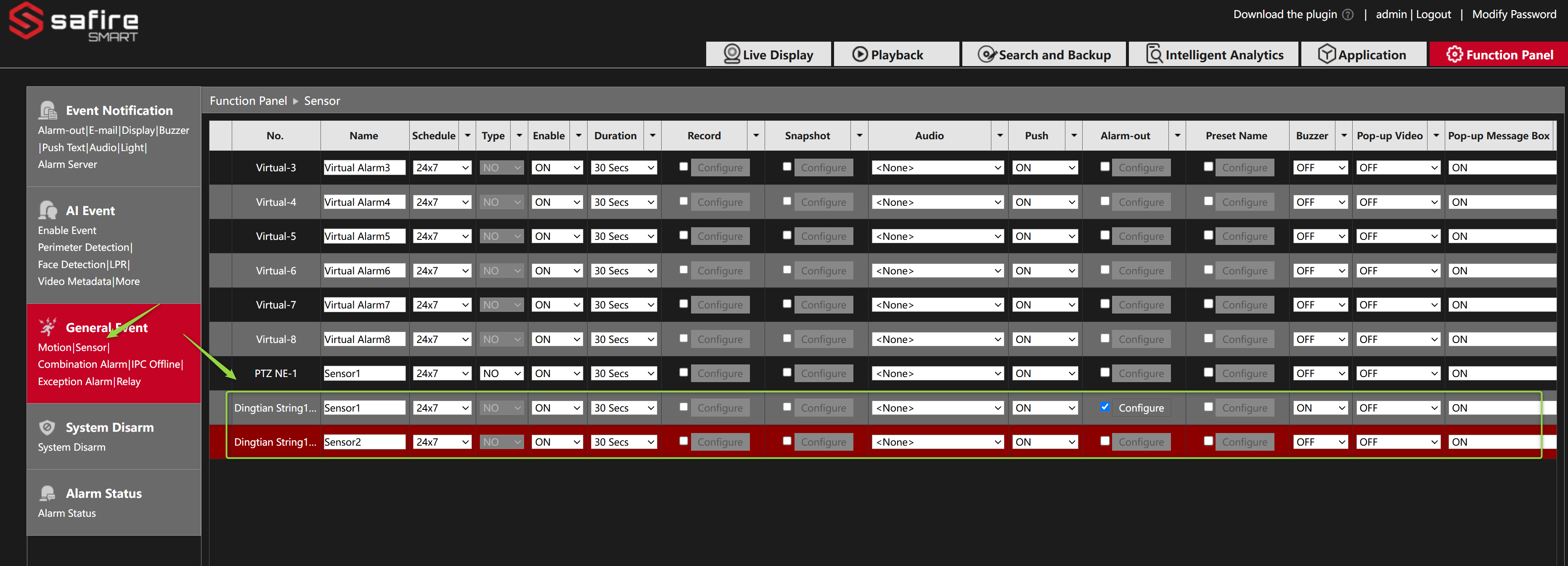

A partir de tener el módulo añadido y en línea, se pueden seleccionar las entradas de alarma para ejecutar acciones como si de la propia entrada del NVR se tratara, como grabar, enviar Push, enviar email,...
En cuanto a las salidas de relé, se podrán seleccionar para que se activen por cualquier evento de alarma, como por ejemplo un cruce de línea, de esta forma se podrán usar tanto las salidas de relé del NVR, de las cámaras o del DT-R indistintamente.

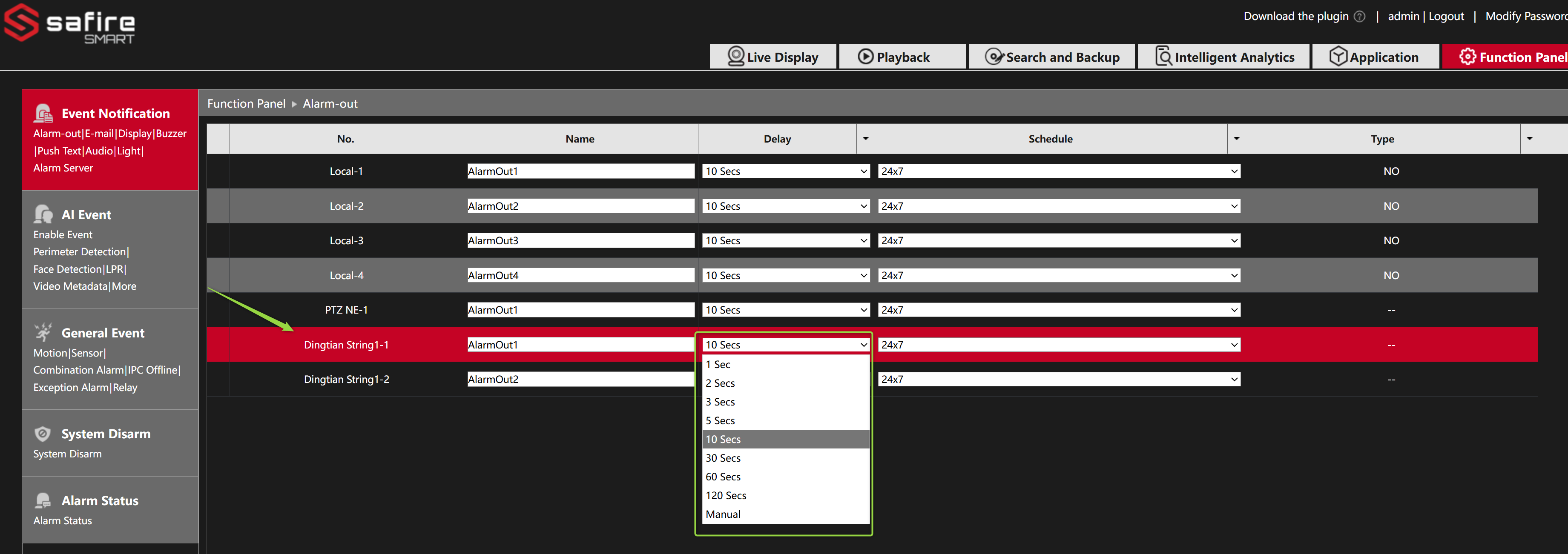

Desde la configuración de las salidas de alarma, se configura el tiempo de activación del relé, por defecto 10 segundos.
Luego, hay que tener en cuenta que el tiempo que se mantiene activo un relé es el tiempo que se encuentra activo el evento (20 segundos por defecto) mas el tiempo configurado de la salida de relé (10 segundos) por lo que después de ejecutarse el evento, el relé se mantendrá activo durante 30 segundos. Si dentro de esos 30 segundos se continuasen produciendo eventos, continuaría activo. Por tanto hay que determinar tanto los segundos de la salida de relé como del evento

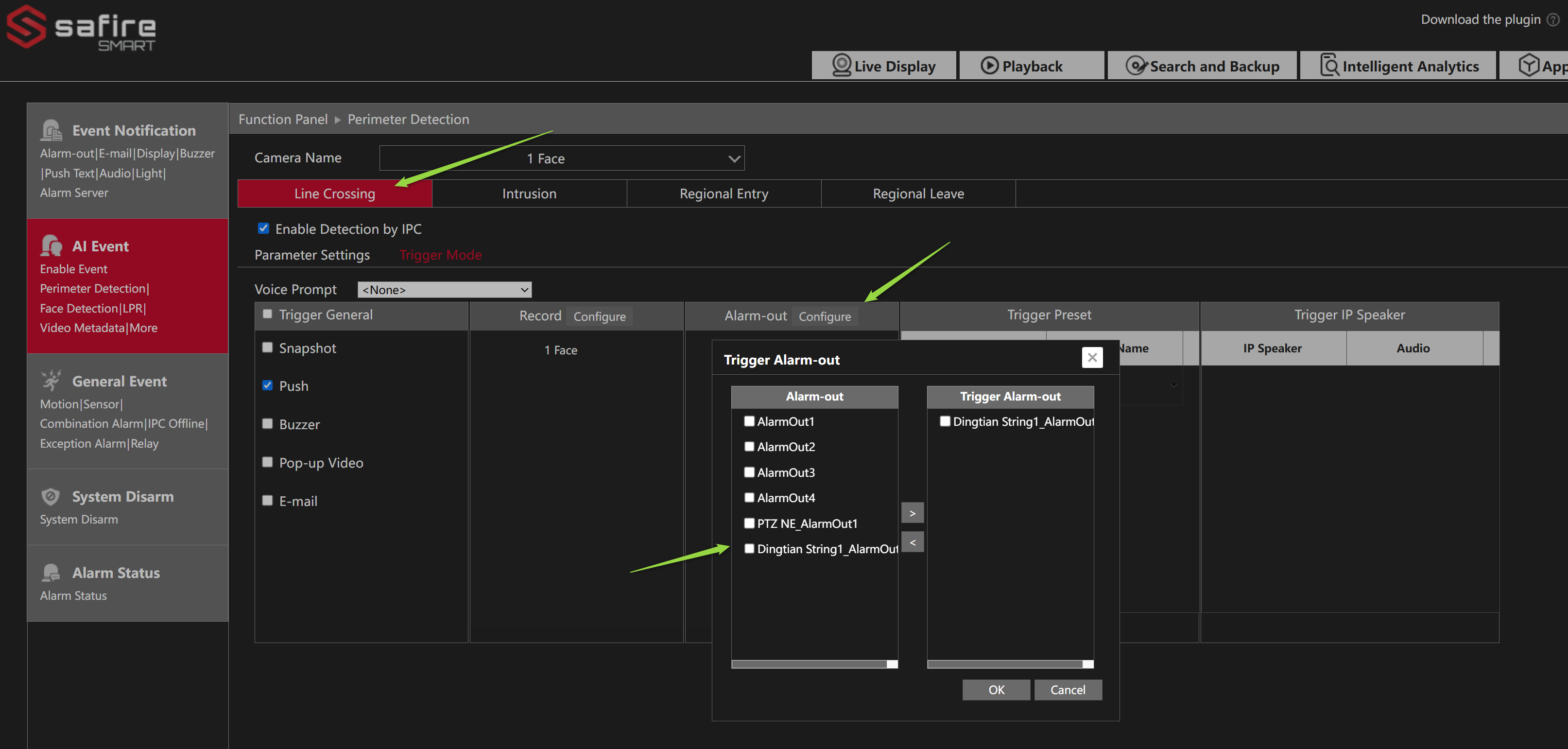

A continuación, solo hay que especificar dentro de los Triggers, que se quiere activar la salida de relé del DT-R
