Índice

• Primer Acceso e Inicio de Sesión
• Gestión de Video local en el Decodificador
• Agregar cámaras rápidamente
• Agregar cámaras manualmente
• Crear grupos de cámaras para visualización en tour/secuencia
• Asignar cámaras a salidas de monitor
• Modos de división
• Iniciar decodificación en una salida específica
• Configuración del decodificador para un muro de video multi-pantalla
• Resolución del monitor
• Capacidad máxima de decodificación
• Modo para integración con plataforma
• ¿Cómo añado el decodificador a la plataforma Safire Smart VMS?
• Crear Muro de TV
• Vincular decodificadores y salidas a un muro de TV
• Crear Plan de Muro de TV
• Configurar y mostrar un plan de decodificación en el muro de TV
• Grupo de Cambio Automático

Primer Acceso e Inicio de Sesión

Gestión de Video local en el Decodificador

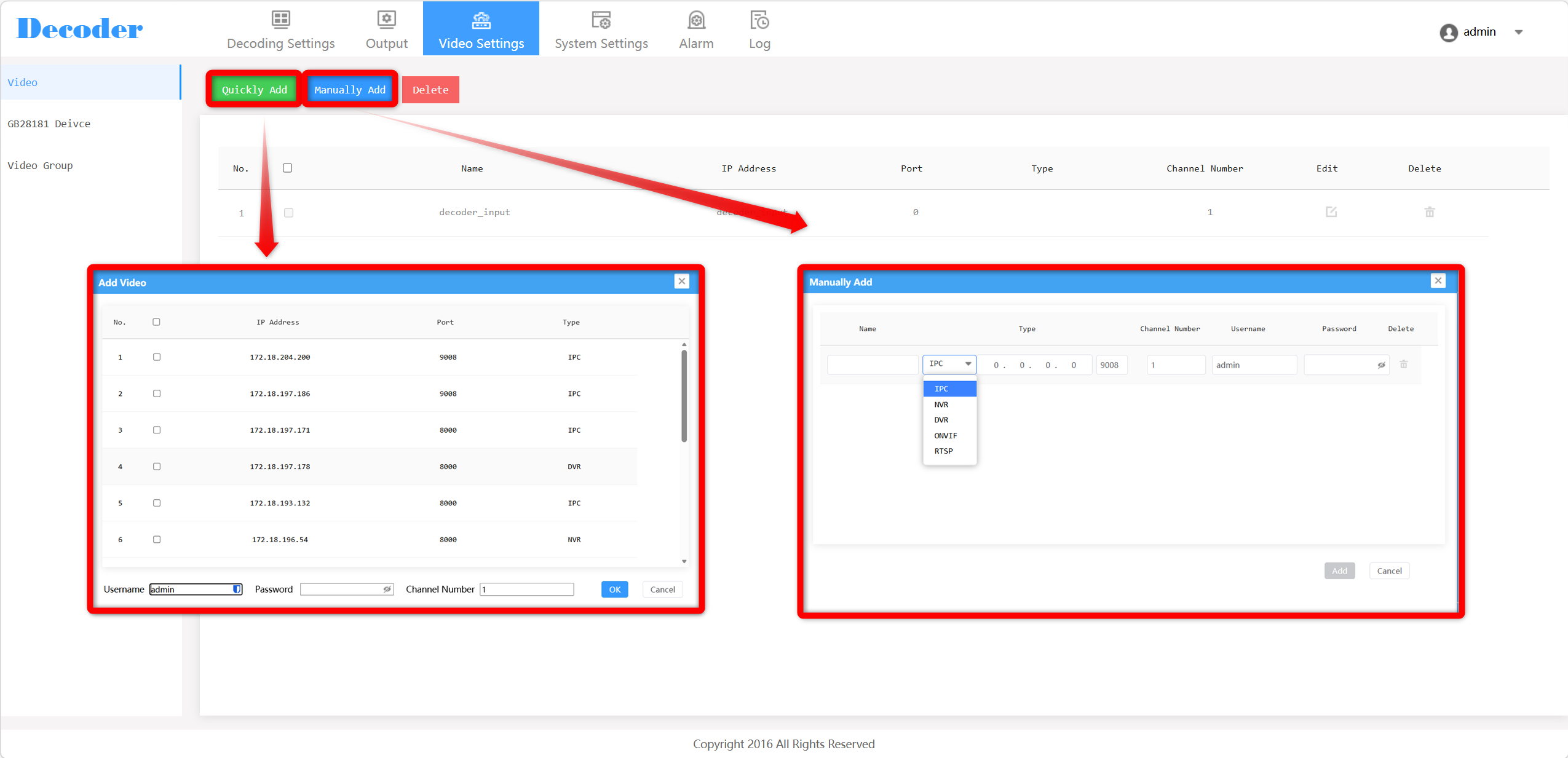

Agregar cámaras rápidamente

Configuración de Video > Video > Agregar rápidamente. El decodificador escanea la LAN y lista los dispositivos disponibles. Seleccionar las cámaras deseadas, ingresar usuario, contraseña y número de canal, luego se hará click en OK.

Agregar cámaras manualmente

Configuración de Video > Video > pestaña Agregar manualmente. Se selecciona el tipo (IPC / NVR / DVR / ONVIF / RTSP), se introduce la IP, el puerto, el canal y las credenciales. Se hace clic en el icono de prueba para verificar la conectividad y, a continuación, se hace clic en Agregar. Se admite un máximo de 2048 dispositivos.

Crear grupos de cámaras para visualización en tour/secuencia

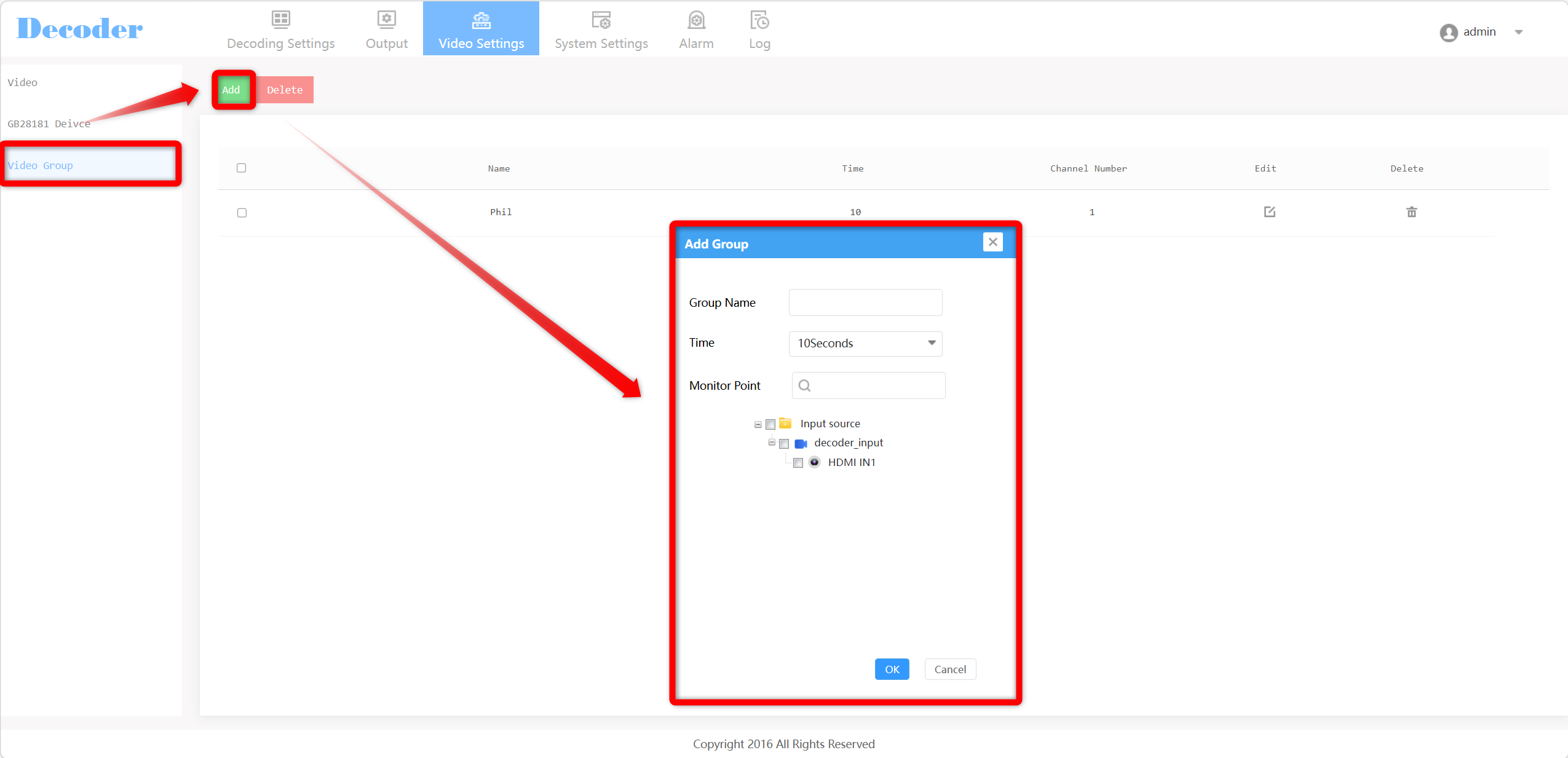

Configuración de Video > Grupo de Video > Agregar. Se introduce un nombre para el grupo, se establece el tiempo de permanencia (por ejemplo, 10 segundos), se seleccionan las cámaras a incluir y, a continuación, se hace clic en OK. Se admite un máximo de 128 grupos.

Asignar cámaras a salidas de monitor

Configuración de Salida > Salida. Se arrastra la salida HDMI deseada desde la lista situada a la derecha hacia la ranura de ventana correspondiente en el diseño para vincularla.

Modos de división

Están disponibles modos de visualización de 1 / 4 / 9 / 16 / 25 / 36 / 64 canales.

Iniciar decodificación en una salida específica

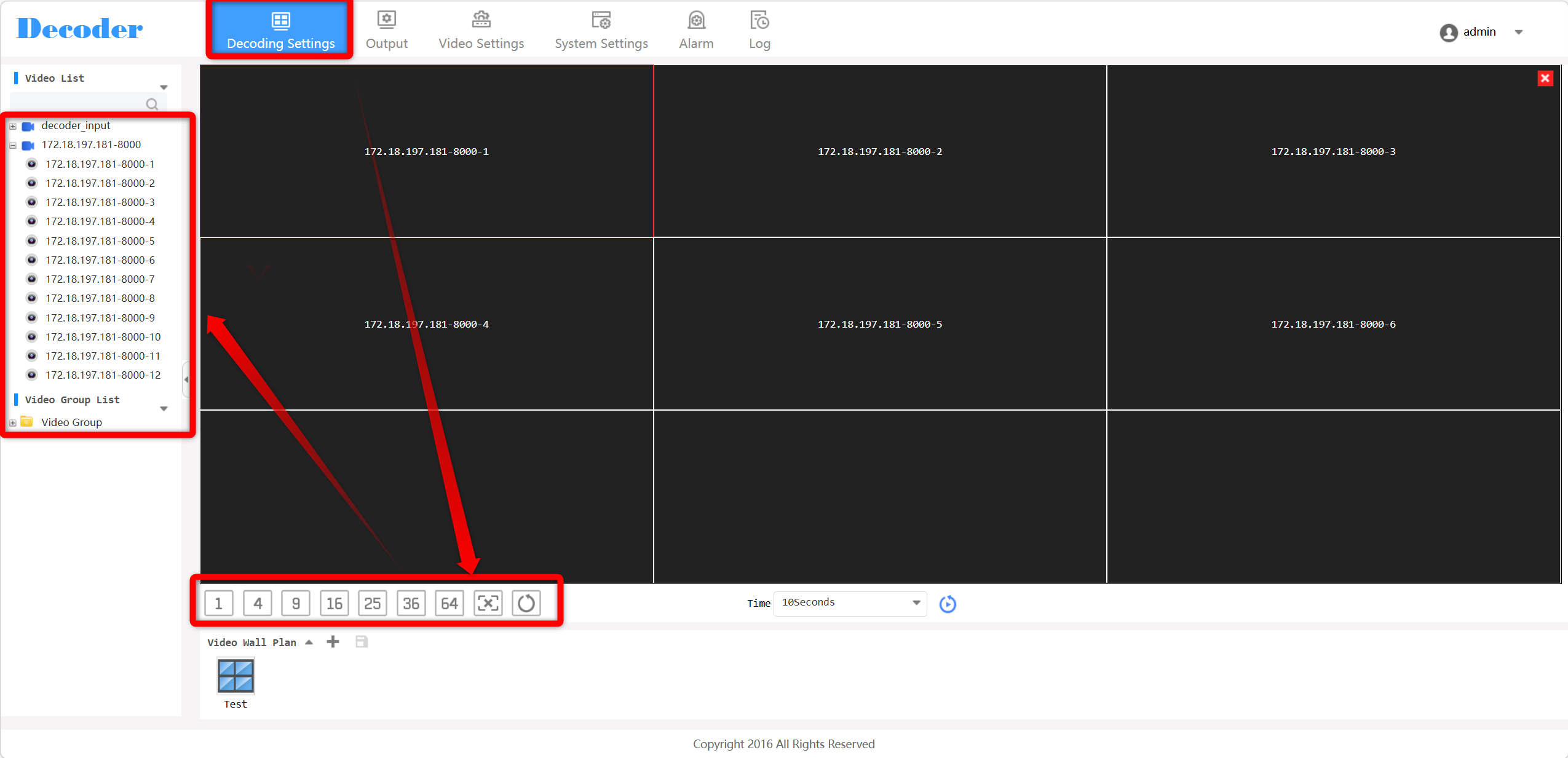

Hay tres métodos disponibles en Configuración de Decodificación:

• Se dibuja una ventana (clic derecho y arrastrar en el área de salida) y, a continuación, se arrastra una cámara desde la lista de video hacia dicha ventana.
• Se selecciona un modo de división y se arrastra el nodo NVR o dispositivo directamente para rellenar automáticamente todas las ventanas
• Seleccione un modo de división, mantenga Ctrl para seleccionar múltiples canales del mismo dispositivo, luego arrástrelos a la ventana.

Configuración del decodificador para un muro de video multi-pantalla

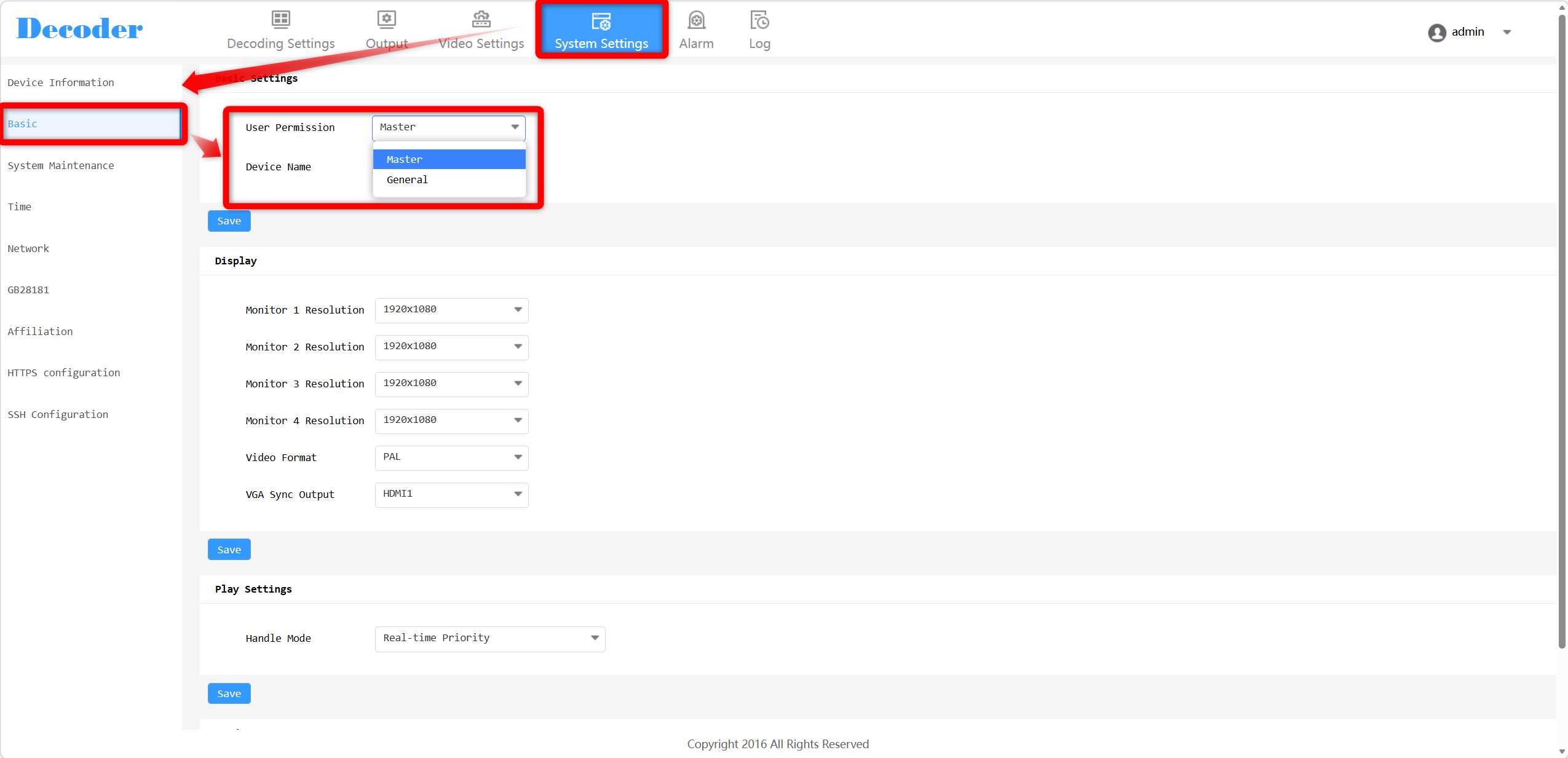

1. Se configura esta unidad como Maestro: Configuración del Sistema > Básico > Modo > Maestro.
2. Configuración de Afiliación > Actualizar > agregar decodificadores esclavos con +.

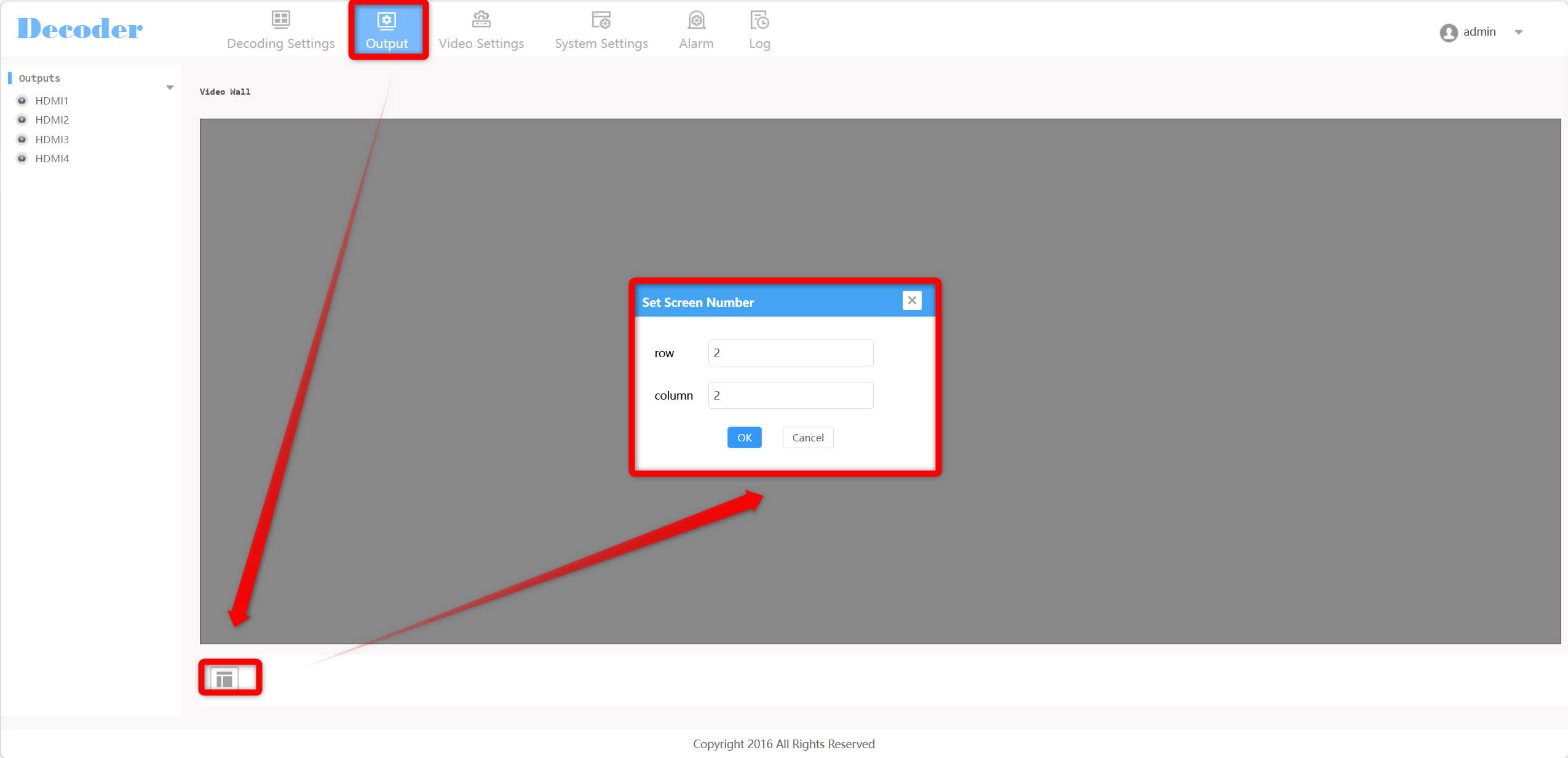

3. En Configuración de Salida, se hace clic en el icono de cuadrícula para establecer la disposición de filas/columnas (máx. 10×10).

Nota: Máximo 63 decodificadores esclavos por maestro. Total de decodificadores gestionables: 64.

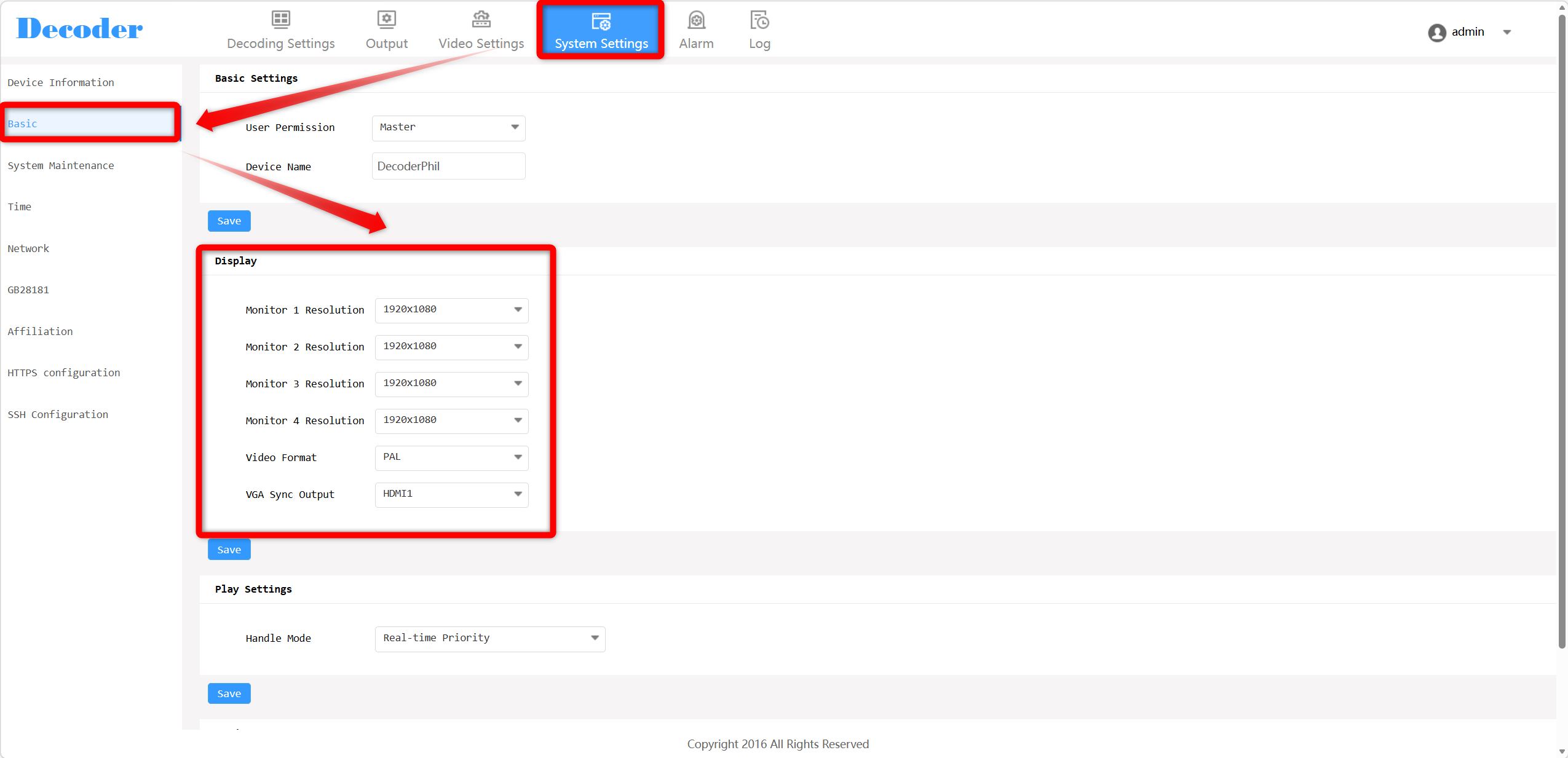

Resolución del monitor

Configuración del Sistema > Básico > Resolución Monitor 1/2/3/4. Se selecciona la resolución adecuada para cada pantalla conectada.

Nota: HDMI1 soporta hasta 8K (7680x4320). Cuando HDMI1 está configurado a 8K, HDMI2 se desactiva. HDMI1, 2 y 3 soportan 4K.

Capacidad máxima de decodificación

Integración con plataforma Safire Smart VMS

Modo para integración con plataforma

El decodificador debe estar configurado en modo Maestro: Configuración del Sistema > Básico > Modo > Maestro.

¿Cómo añado el decodificador a la plataforma Safire Smart VMS?

1. Se configura el decodificador en modo Maestro.
2. Se establece la red (la IP debe estar en la misma subred que el servidor VMS; Puerto de Datos por defecto: 8888).

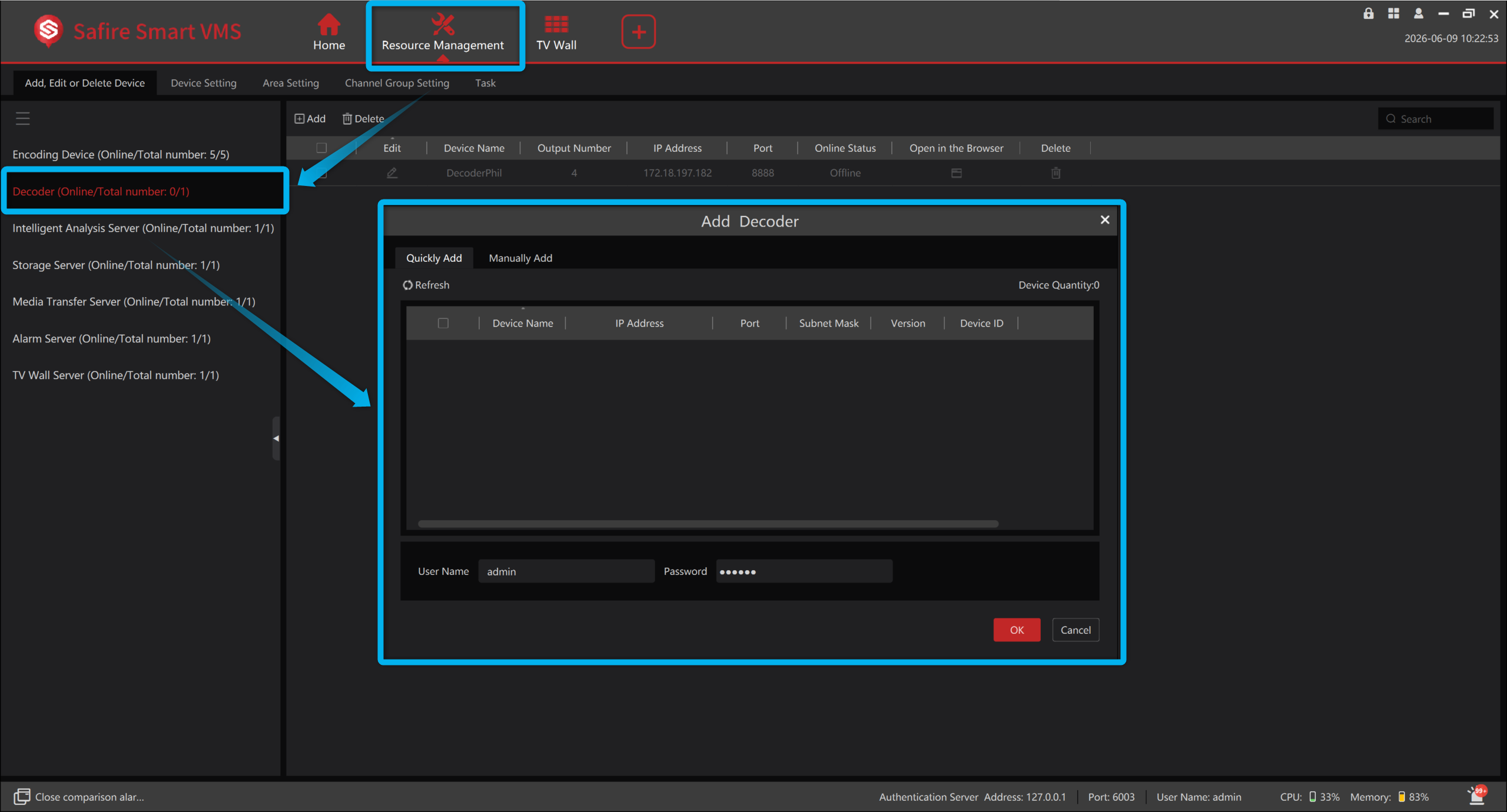

3. En VMS: Añadir Dispositivo > seleccionar Decodificador > Agregar rápidamente o Agregar manualmente > ingresar IP y puerto.
4. Gestión de Muro de TV > Añadir muro de TV > vincular decodificador > verificar estado en línea.

Nota: Mientras el decodificador no esté vinculado a un Muro de TV, aparecerá como desconectado.

Configuración de Muro de TV Safire Smart

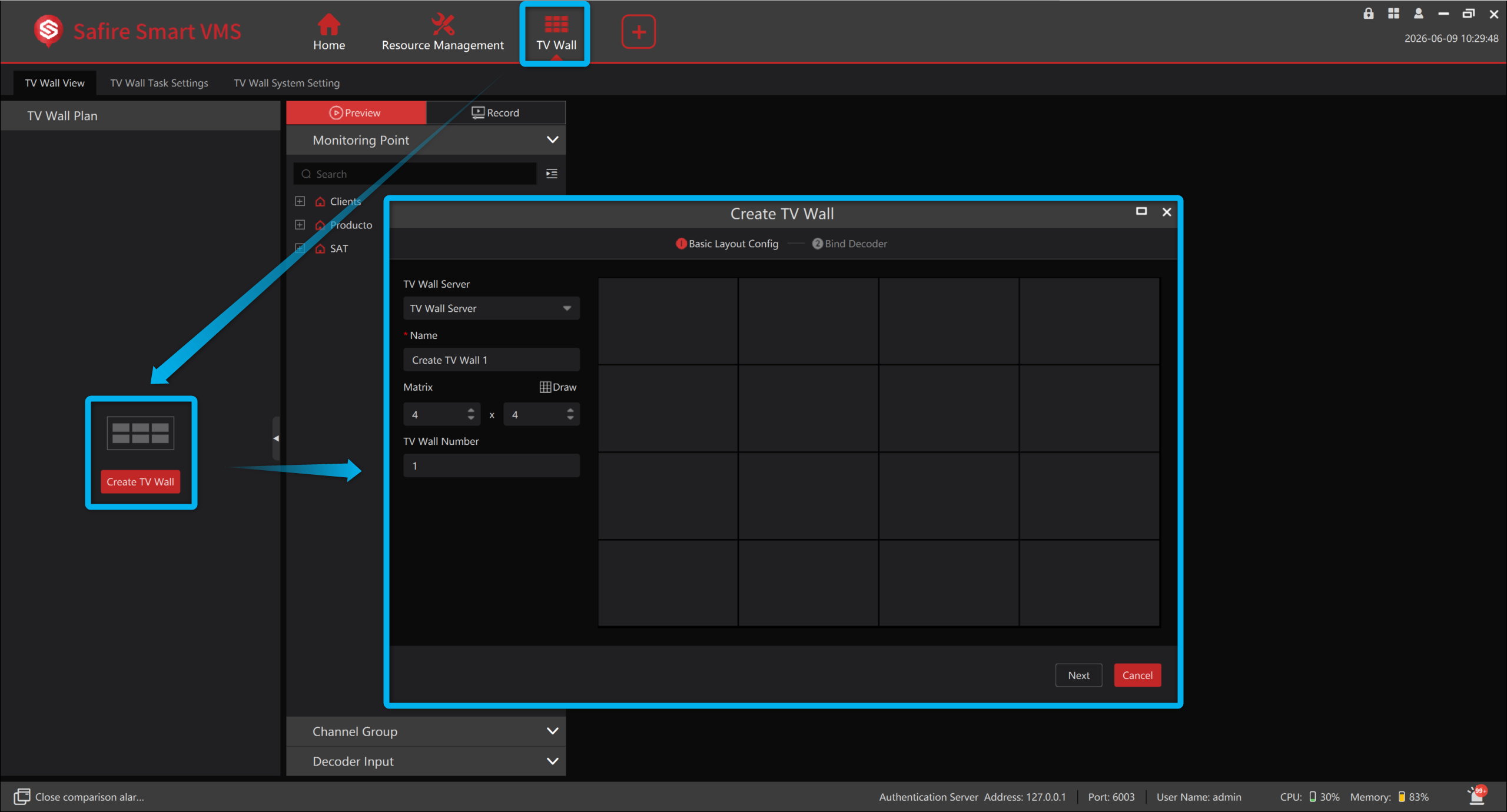

Crear Muro de TV

1. Ir a Inicio > Gestión de Muro de TV > Editar Muro de TV.
2. Se selecciona un servidor de muro de TV y haga clic en el botón crear.
3. Se sstablece el nombre del muro de TV, la matriz de visualización y el número del muro de TV.
4. Se hace clic en [Dibujar] para dibujar el diseño manualmente.

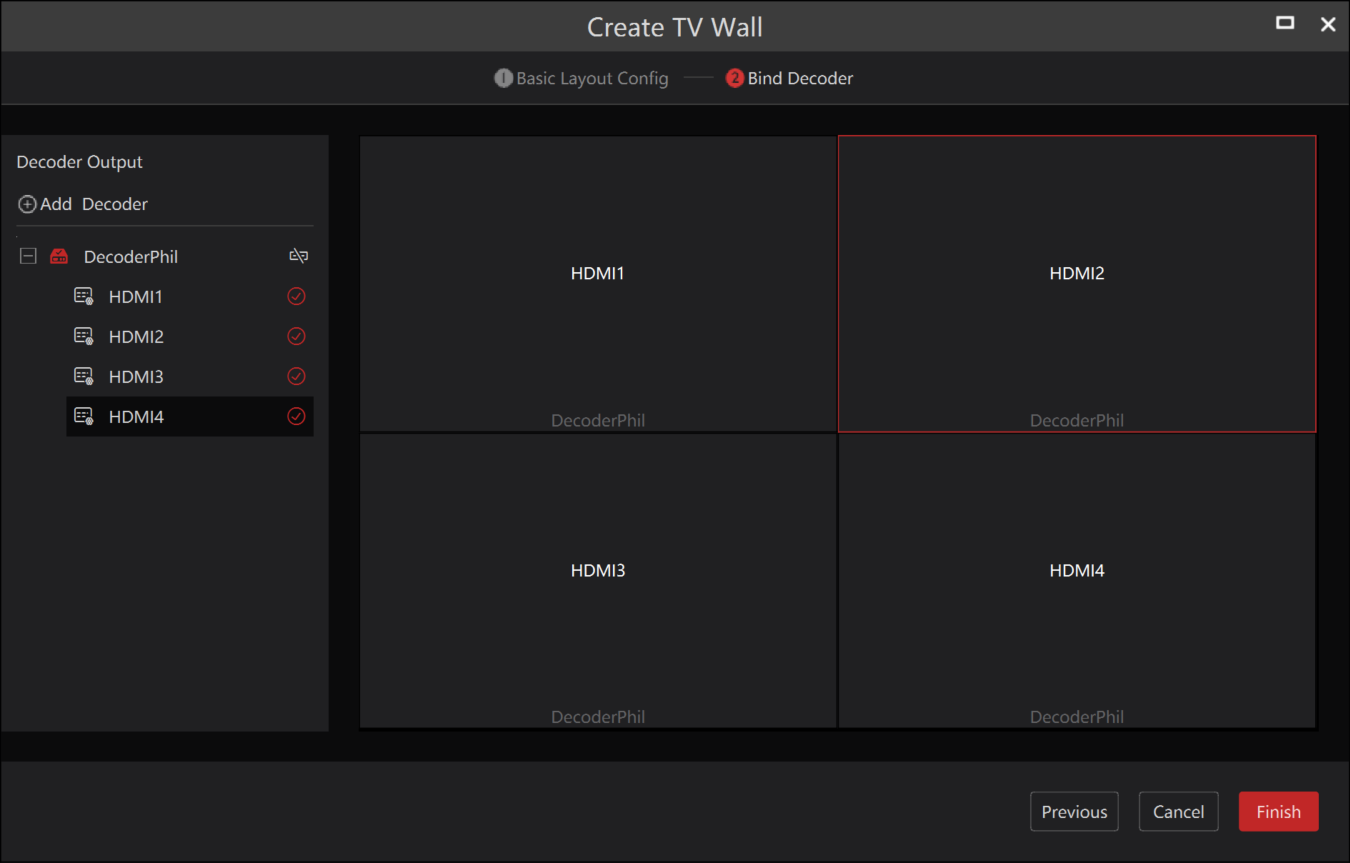

Vincular decodificadores y salidas a un muro de TV

1. Se haceclic en [Siguiente] para abrir la interfaz de vinculación del decodificador.
2. Clic en + junto a un decodificador en la lista izquierda para vincularlo.
3. Si no aparecen decodificadores, clic en el enlace directo para ir a la interfaz de agregar decodificador y añada uno primero.
4. Esperar unos segundos para la conexión — las salidas aparecerán bajo el nombre del decodificador una vez conectado.
5. Arrastrar una salida a una ranura de ventana para vincularla.
6. Hacer clic en [Finalizar] para guardar.

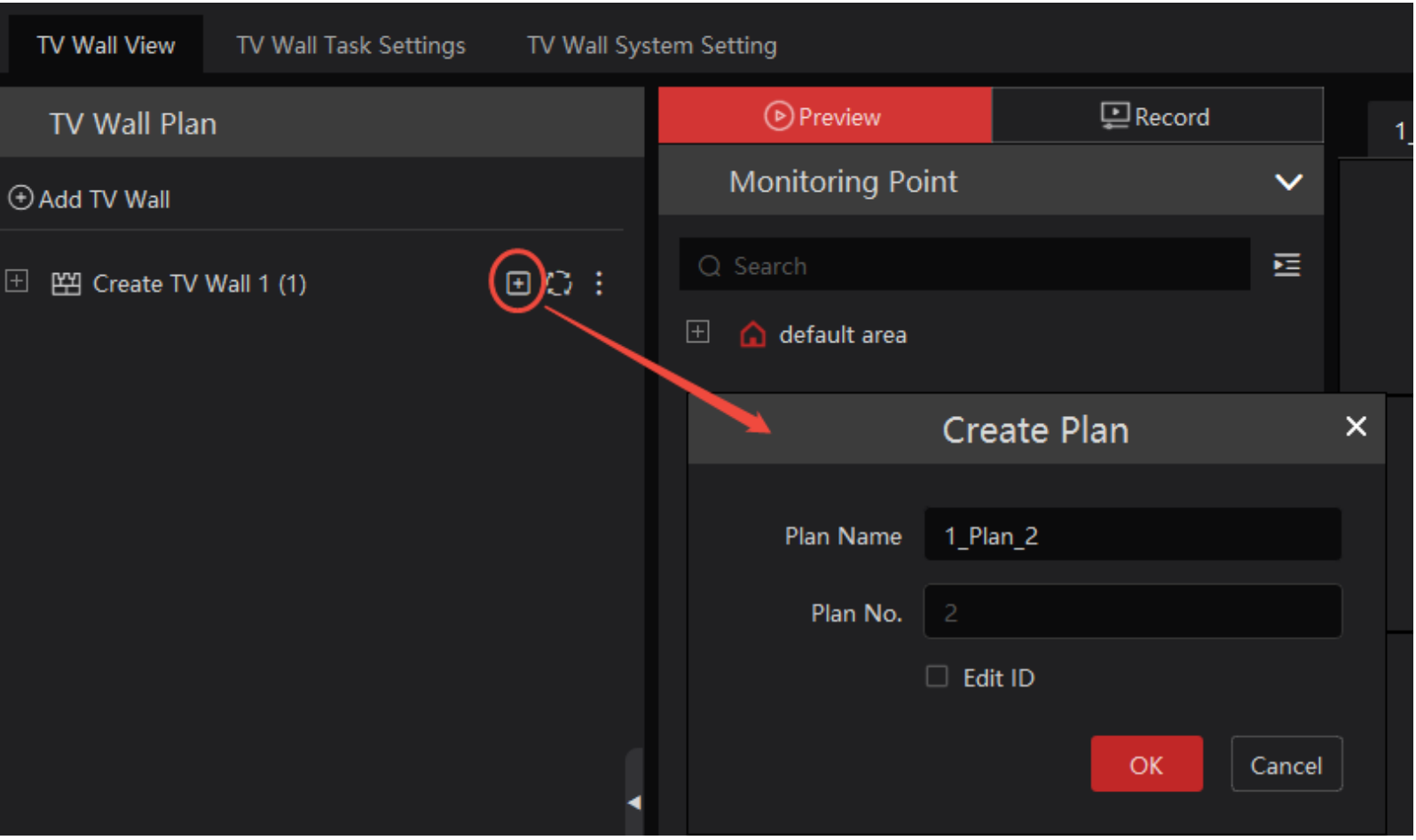

Crear Plan de Muro de TV

Hacer clic junto al nombre del muro de TV o en [Crear Plan] para crear un nuevo plan para el muro de TV creado.

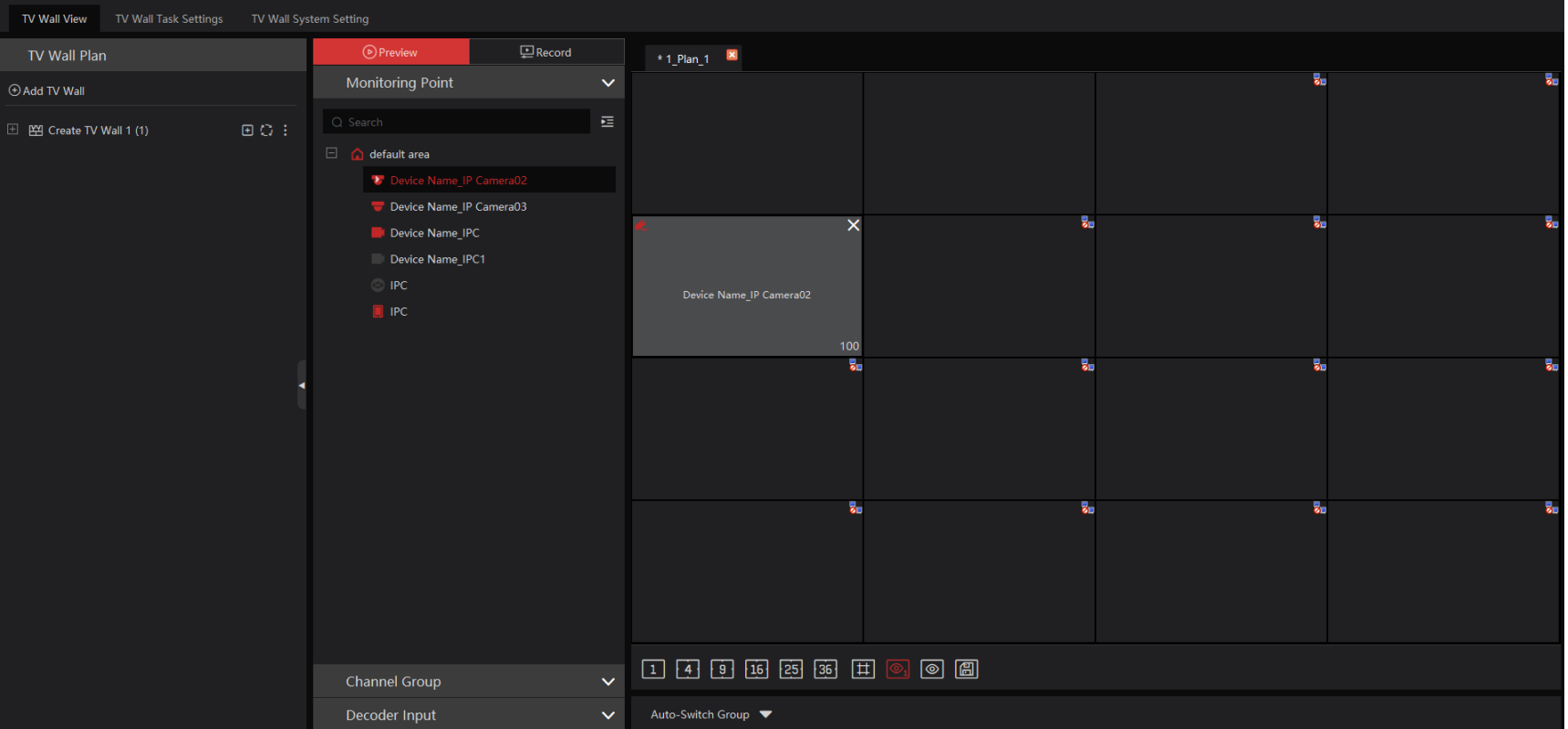

Configurar y mostrar un plan de decodificación en el muro de TV

1. Hacer doble clic en un nombre de plan para cargarlo en la ventana izquierda.
2. Arrastrar puntos de monitoreo a las ventanas correspondientes para iniciar la decodificación.
3. Hacer clic en Guardar para almacenar el plan.

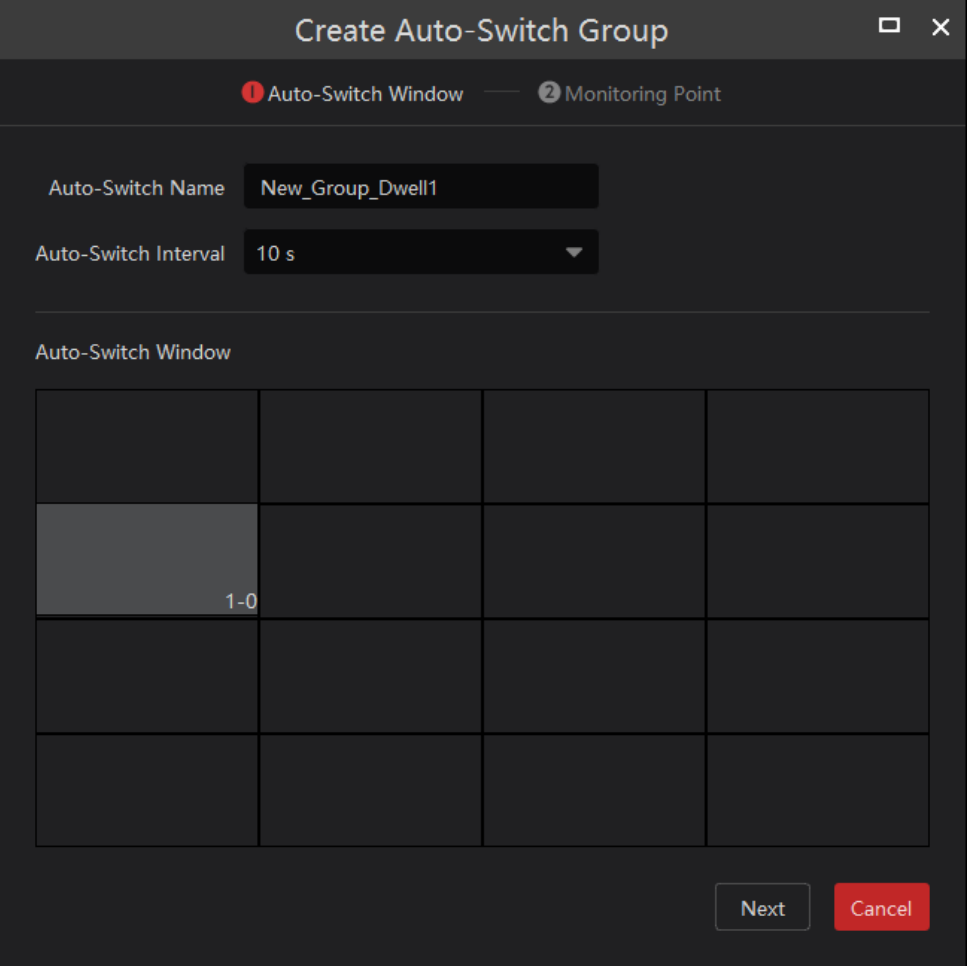

Grupo de Cambio Automático

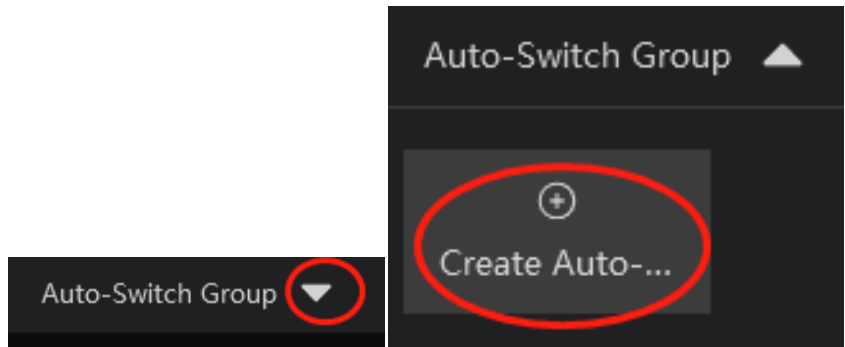

Hacer clic en Grupo de Cambio Automático bajo la pantalla y luego clic para crear un grupo de cambio automático.

Se selecciona “Ventana de Cambio Automático” para establecer el grupo de ventanas.

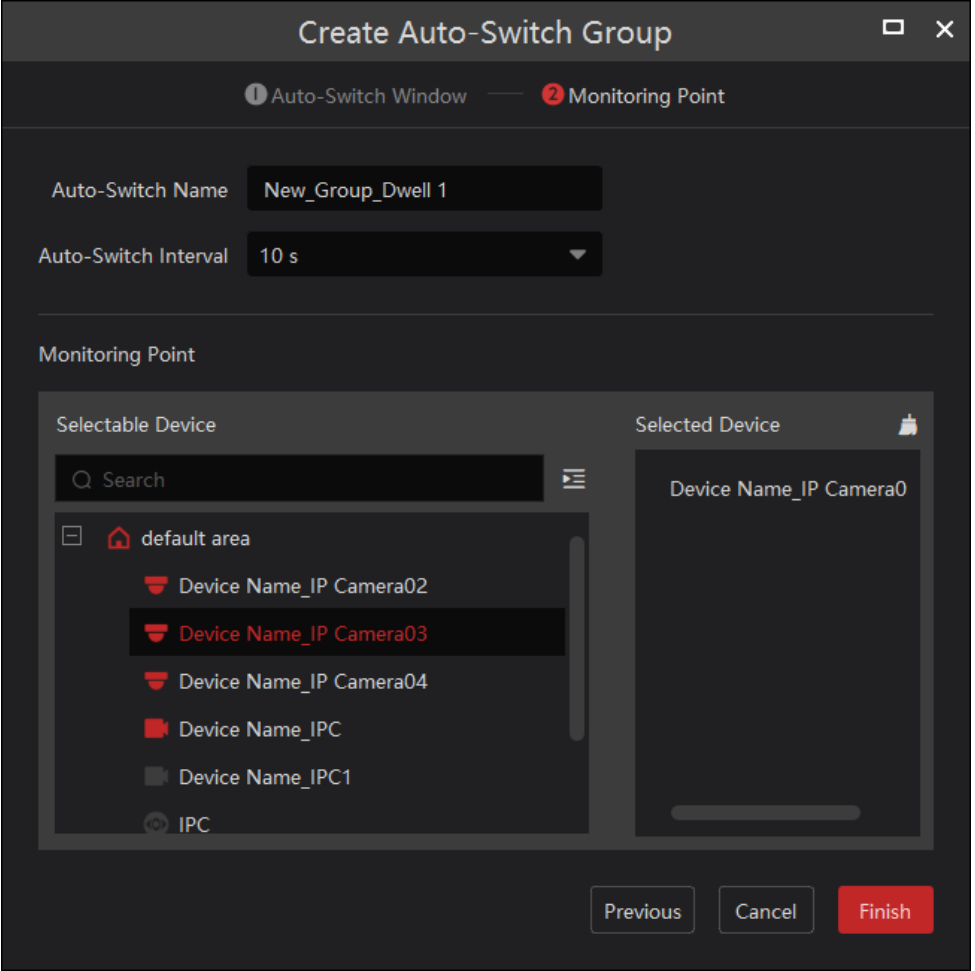

Hacer clic en [Siguiente] para seleccionar el grupo de canales de cambio automático

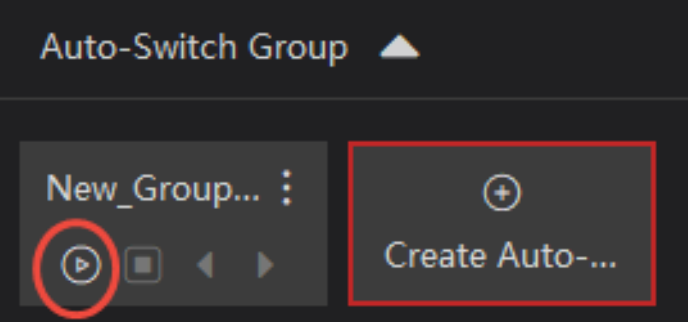

Ingresar nombre del cambio automático, tiempo de permanencia y ejecutar el cambio automático.
