Los decoder de Safire Smart tienen de fábrica la IP 192.168.0.201, por lo que el primer paso será poner el PC en ese mismo rango para poder acceder a su entorno web y establecer la clave y la IP deseada
- El primer paso será establecer cómo se dividirán las salidas de HDMI, en qué columnas y filas y las posiciones de cada uno de ellos:

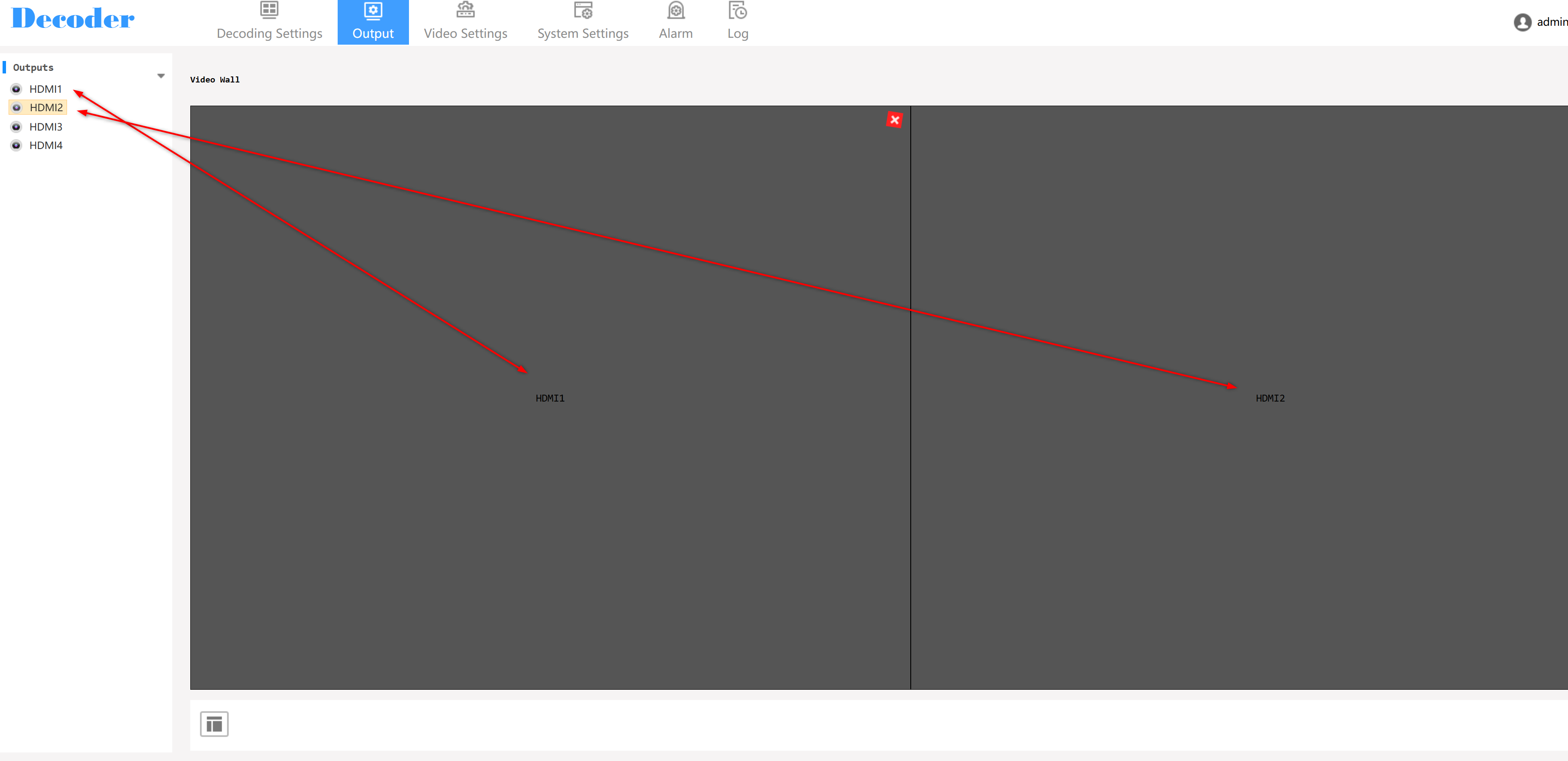

- Arrastrando las salidas HDMI en cada una de las ventanas del Video Wall se colocará cada una de ellas en la posición adecuada

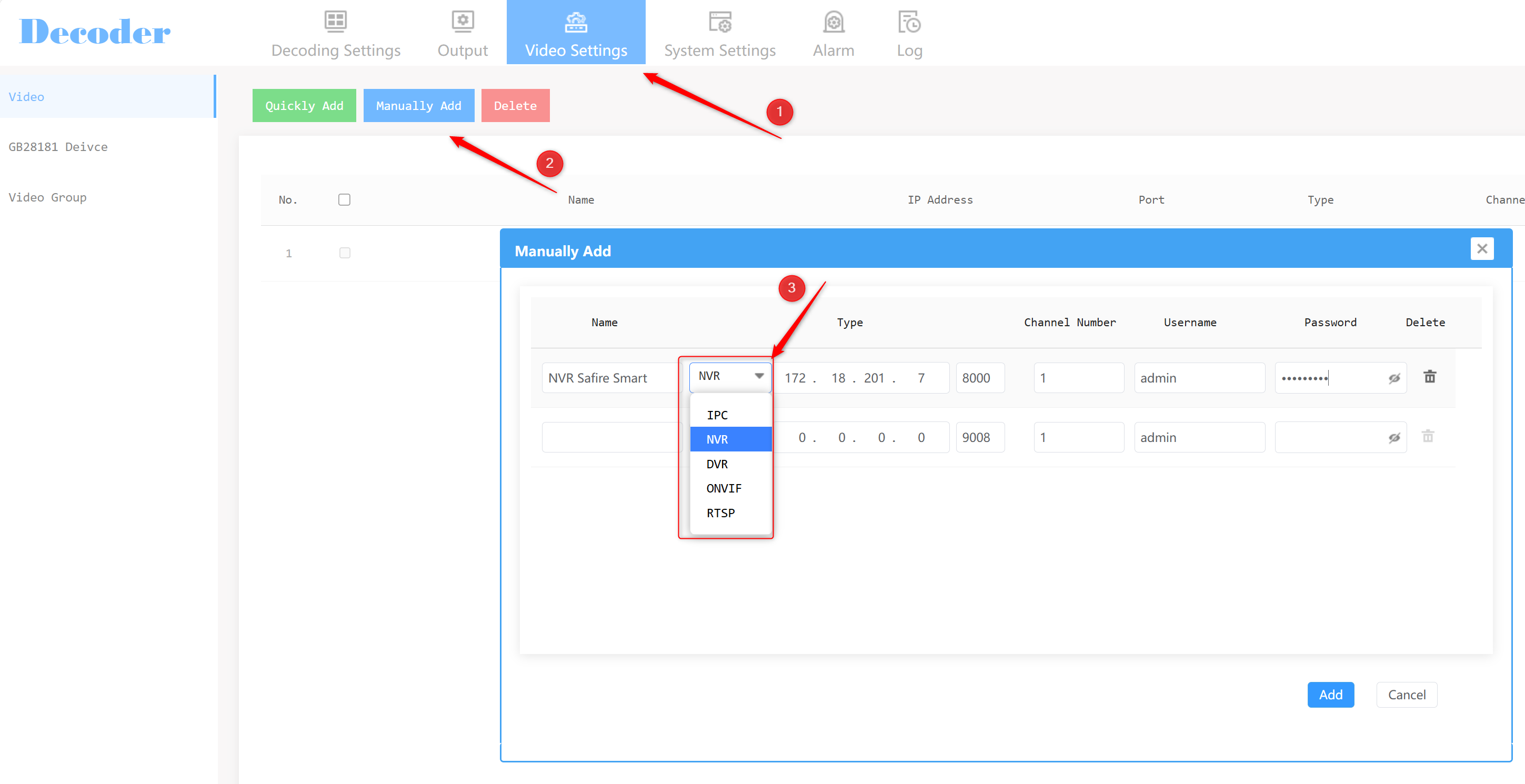

- Se añaden las cámaras o grabadores indicando qué se está agregando IPC, NVR, cámara Onvif... Si se agrega un NVR se debe especificar la cantidad de canales que tiene. El puerto de comunicación para cámaras y grabadores Safire Smart es el del servidor, el 8000 por defecto

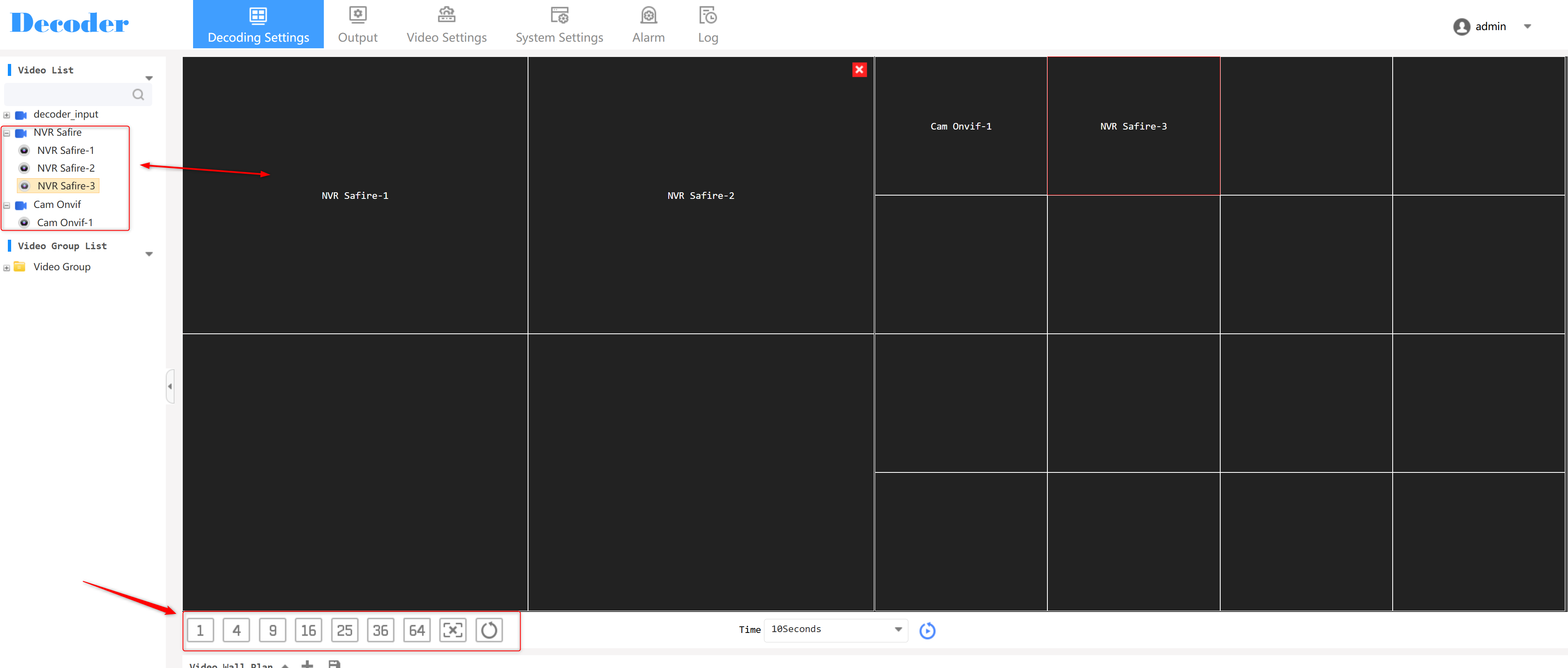

- Una vez agregados los equipos deseados, en el apartado de Decoding Settings es donde se establecerán los cuadrantes para cada uno de los HDMI configurados en el videowall y arrastrando cada una de las cámaras a las posiciones que se quiera

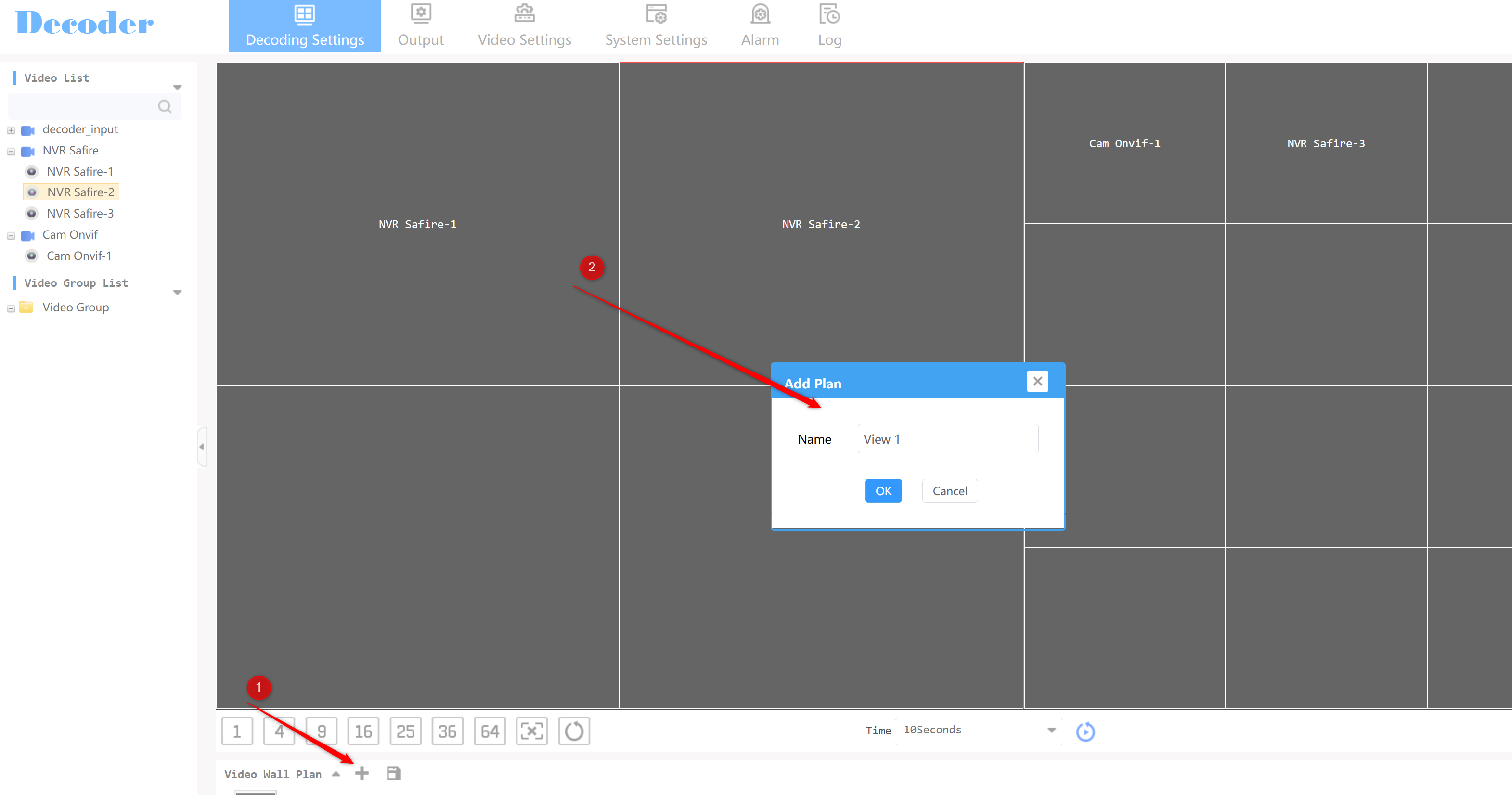

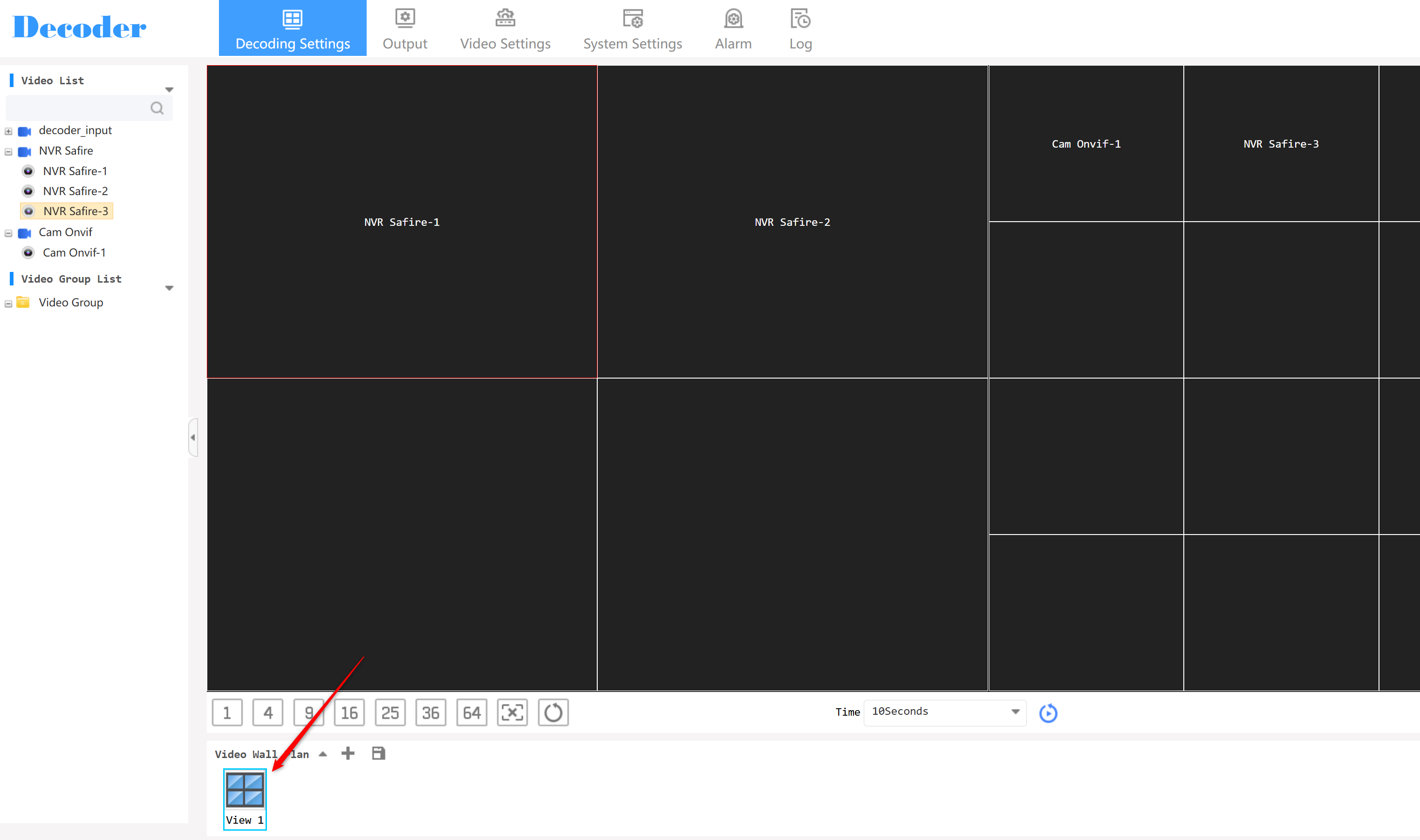

- Las vistas que se vayan configurando se pueden ir guardando, de tal forma que luego sea sencilla su ejecución
Si se cerrasen todas las ventanas, o se cambiaran las cámaras de posición, al ejecutar esta vista, se visualizarían las cámaras en las posiciones que establecidas en la Vista

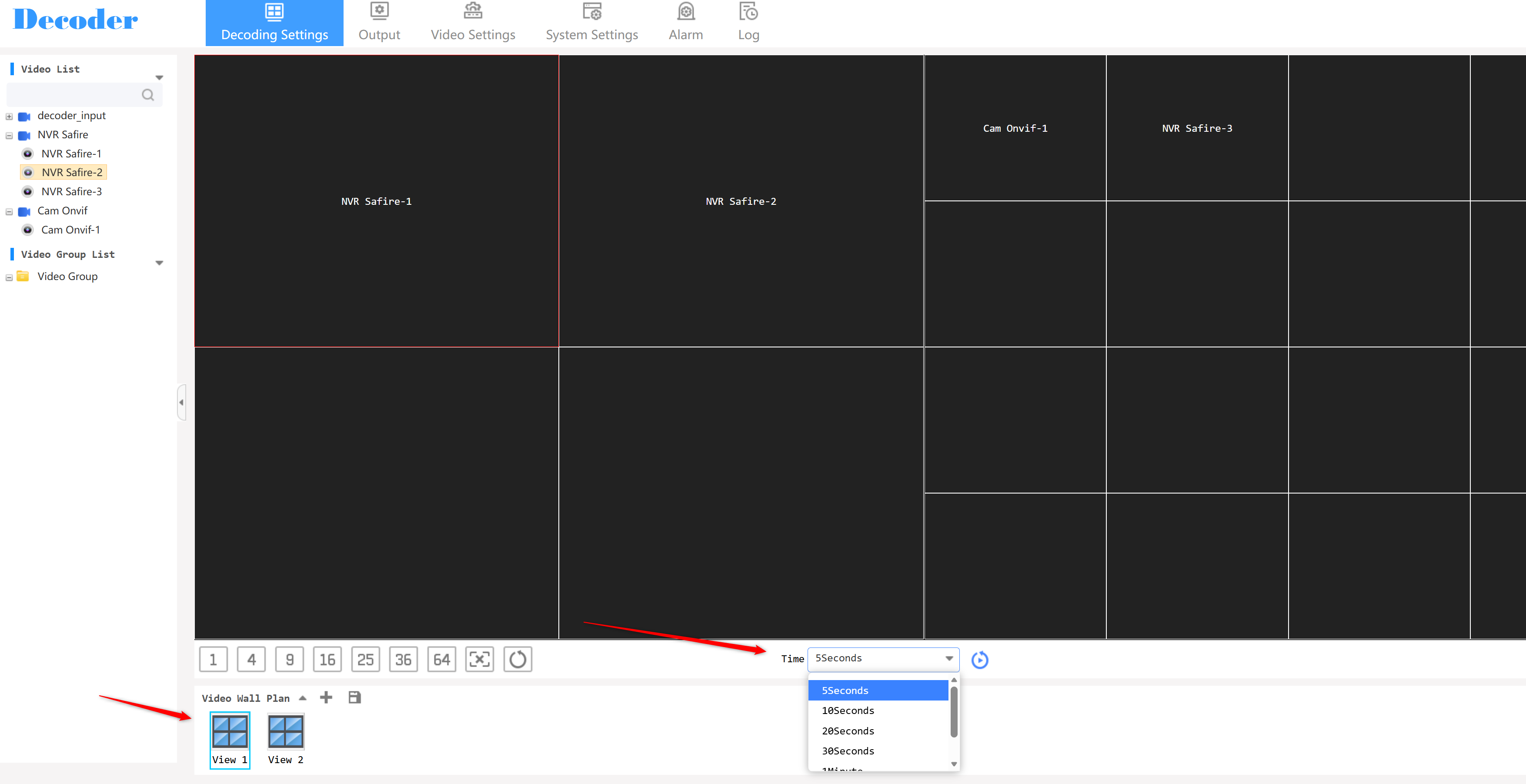

- Si se guardasen varias vistas, se puede hacer que cambie entre cada una de ellas cada X segundos, para ello solo hay que seleccionar el tiempo y pulsar Play

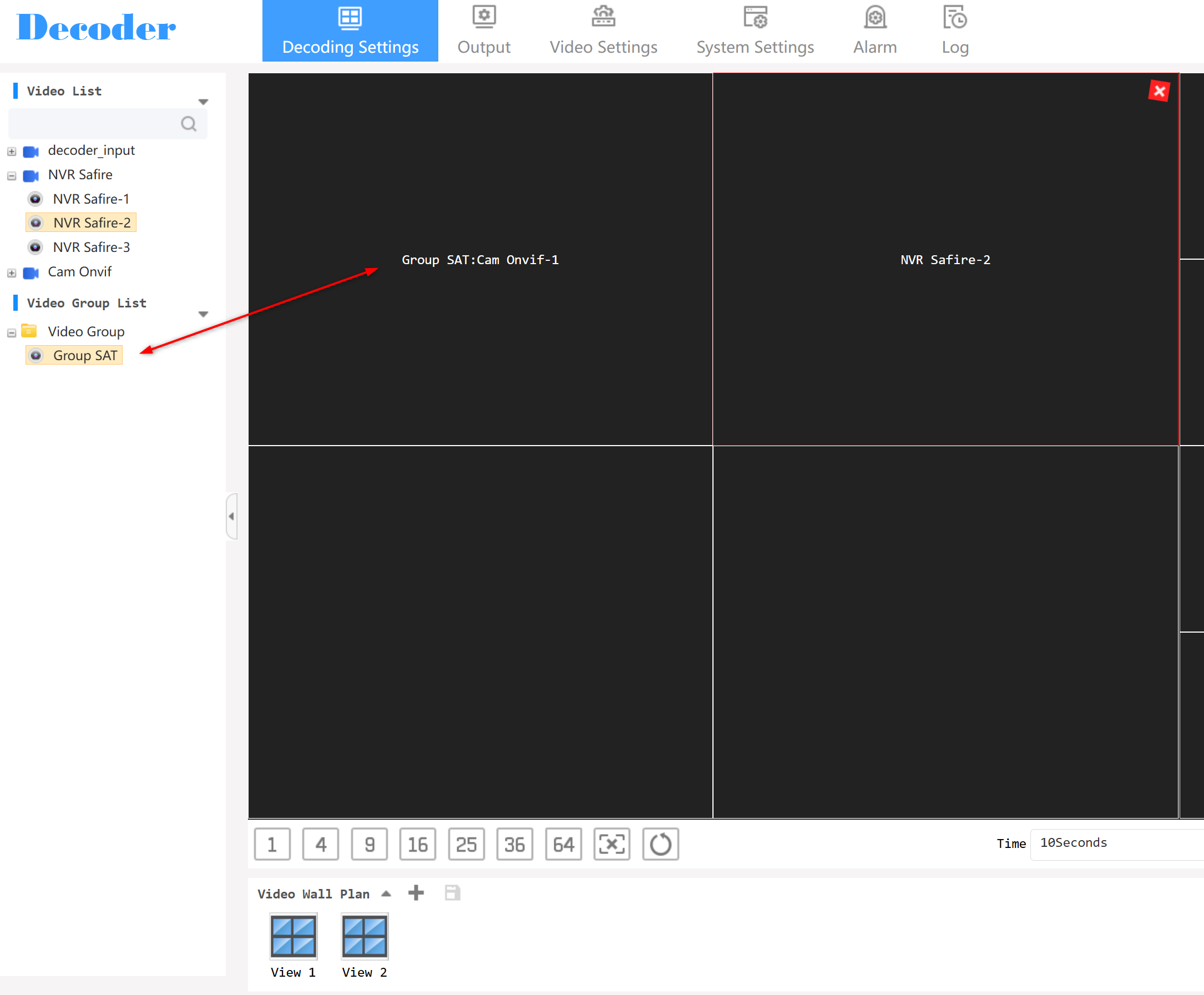

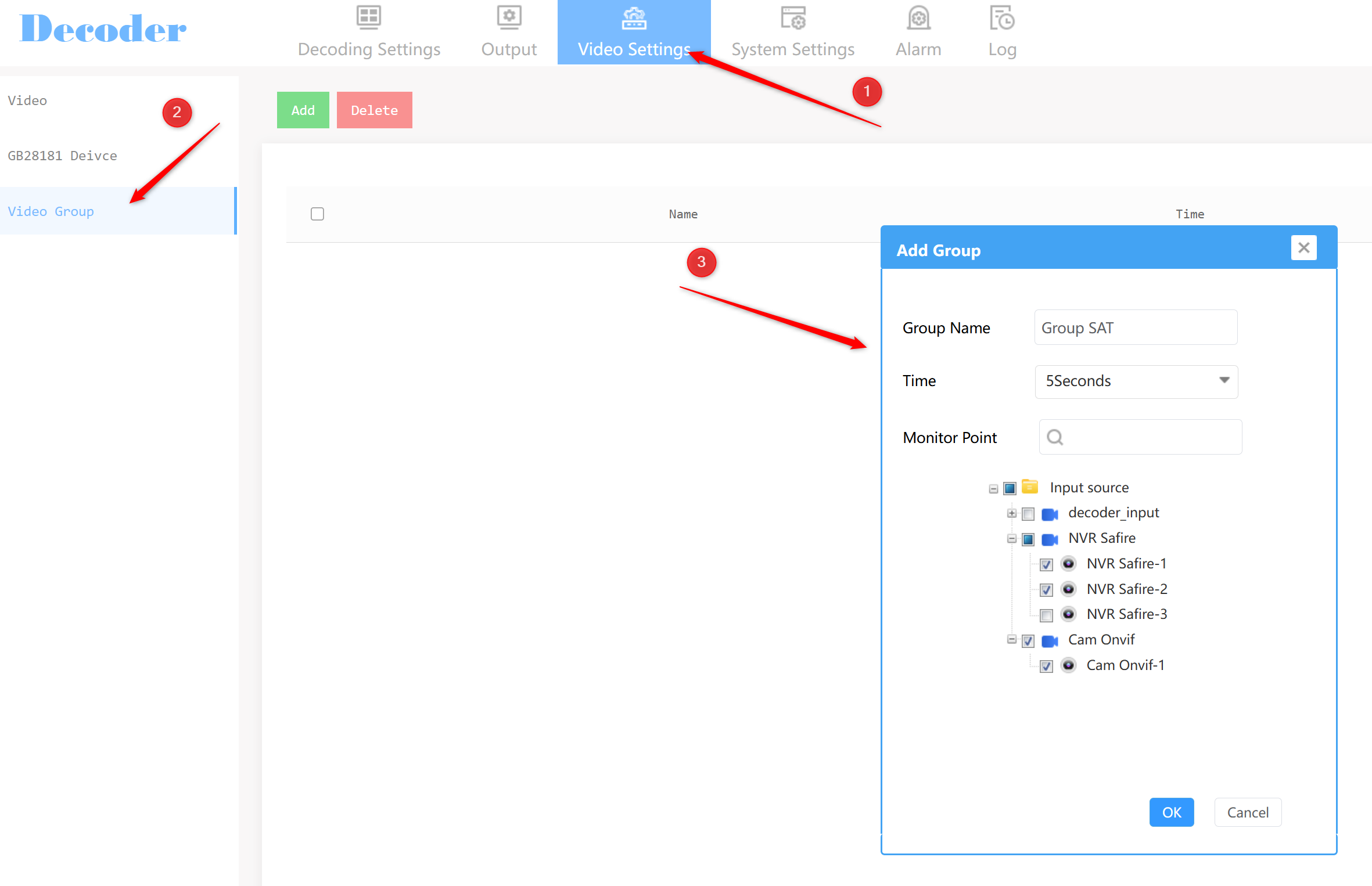

- También se pueden crear grupos de cámaras para que cambie entre cada una de ellas cada X segundos cuando se ejecuta sobre uno de los cuadrantes del VideoWall, es decir, que si se seleccionan 3 cámaras en este grupo y el grupo se ejecuta en uno de los cuadrantes del videowall en este cuadrante se irán visualizando estas 3 cámaras de forma consecutiva
Integración con plataforma Safire Smart VMS

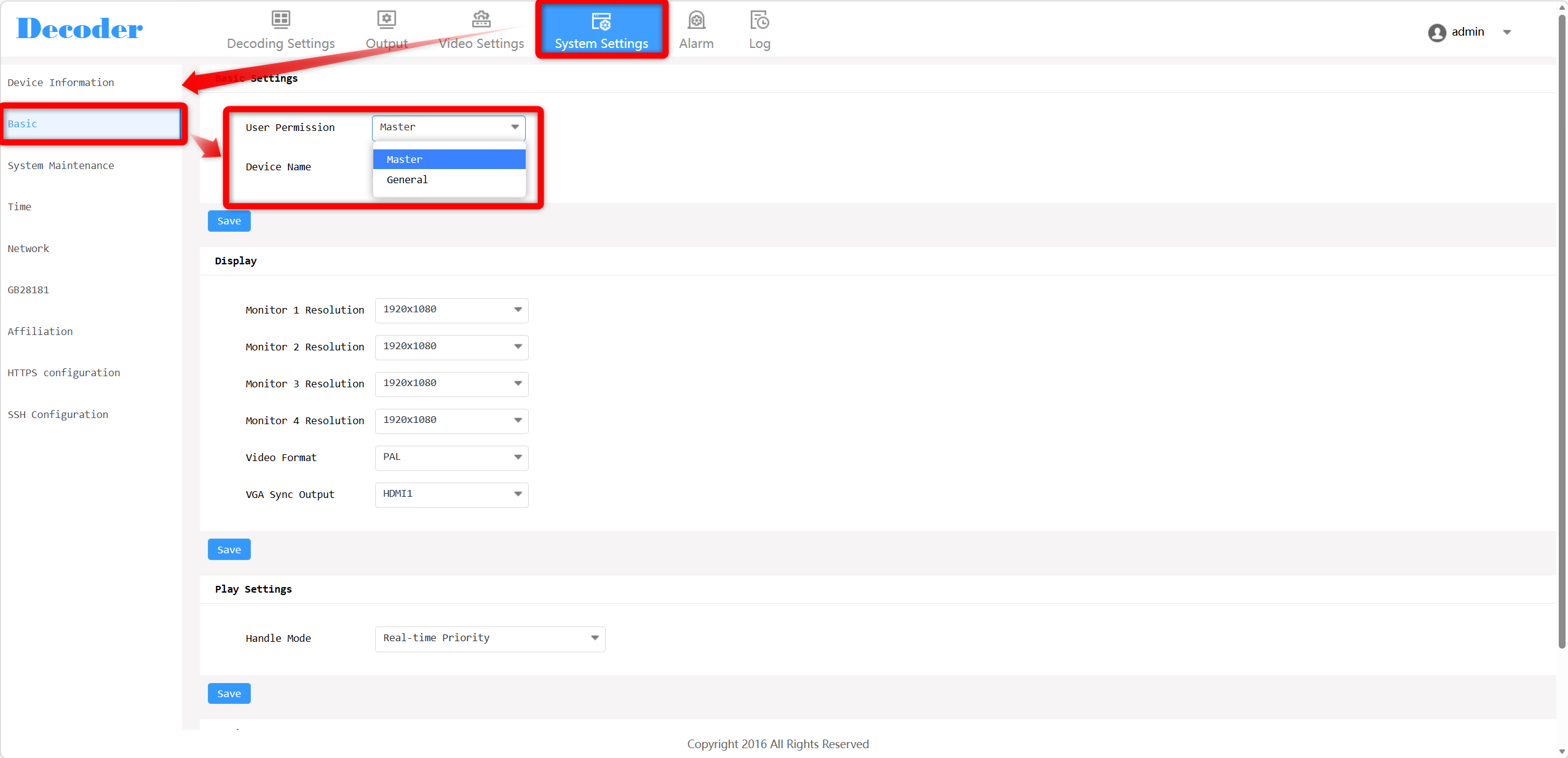

- Se configura el decodificador en modo Maestro.
- Se establece la red (la IP debe estar en la misma subred que el servidor VMS; Puerto de Datos por defecto: 8888).

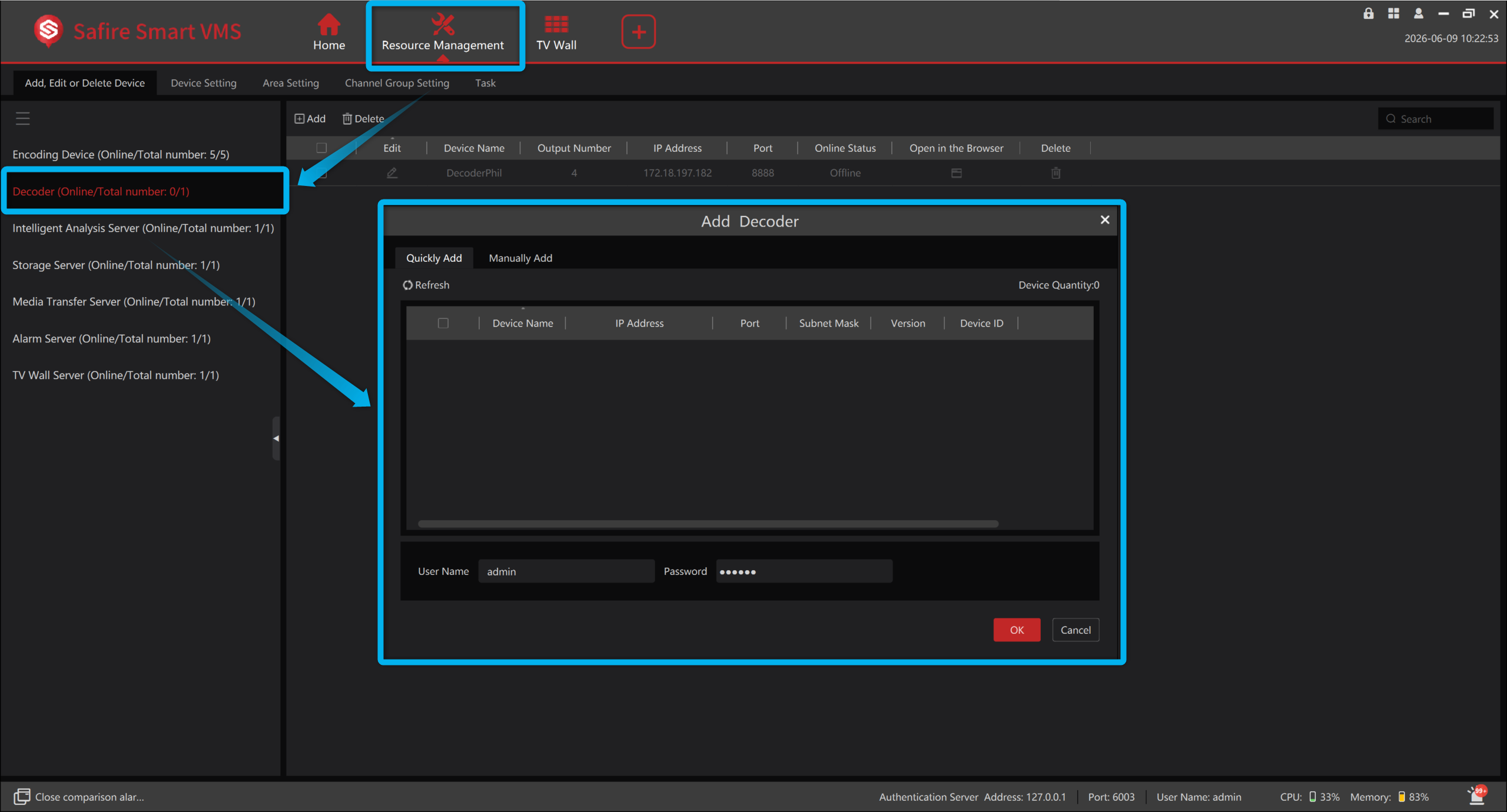

- En VMS: Añadir Dispositivo > seleccionar Decodificador > Agregar rápidamente o Agregar manualmente > ingresar IP y puerto.
- Gestión de Muro de TV > Añadir muro de TV > vincular decodificador > verificar estado en línea.
Nota: Mientras el decodificador no esté vinculado a un Muro de TV, aparecerá como desconectado.

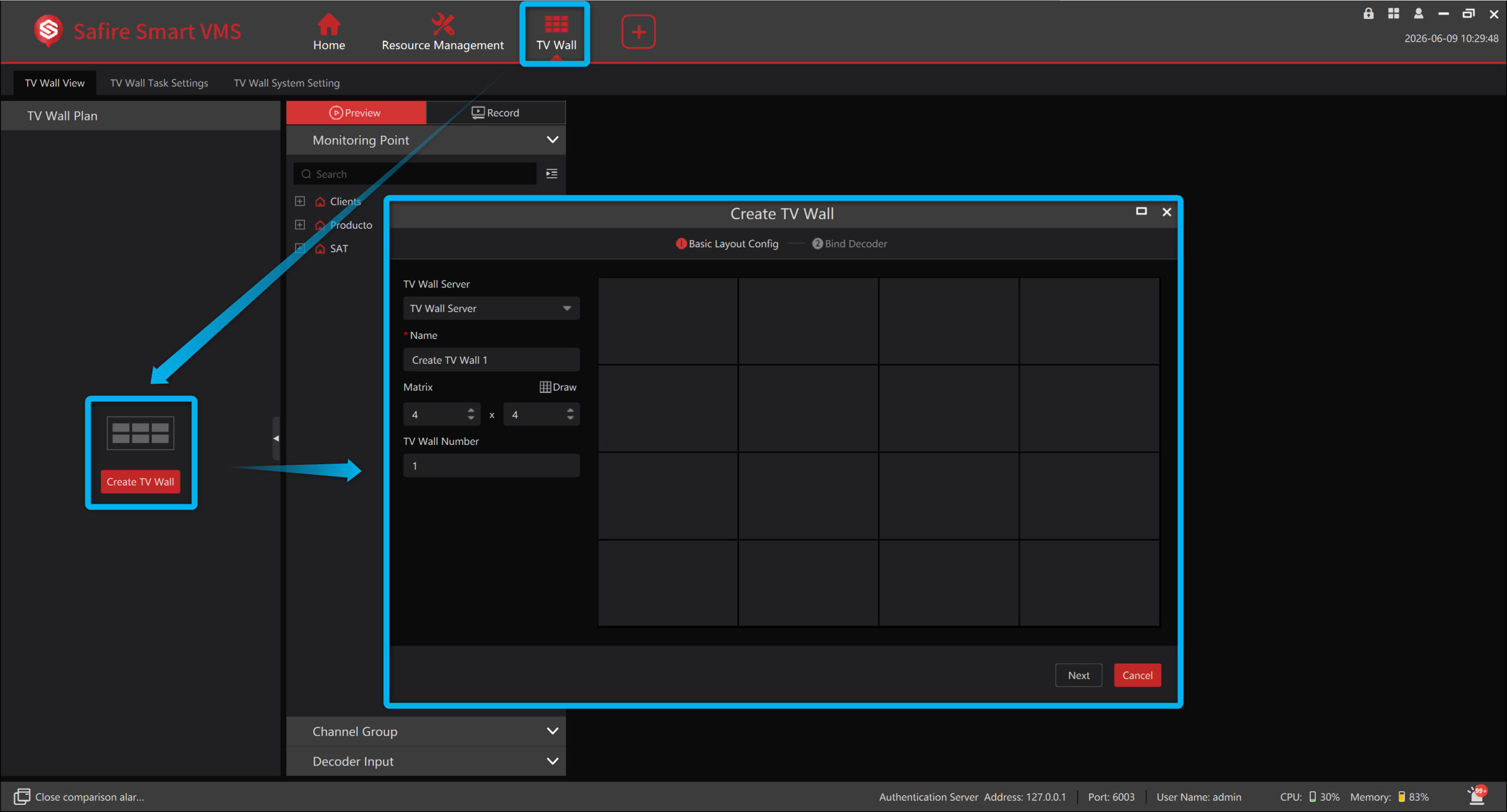

Crear TV Wall
- Ir a Inicio > Gestión de Muro de TV > Editar Muro de TV.
- Se selecciona un servidor de muro de TV y haga clic en el botón crear.
- Se establece el nombre del muro de TV, la matriz de visualización y el número del muro de TV.
- Se hace clic en [Dibujar] para dibujar el diseño manualmente.

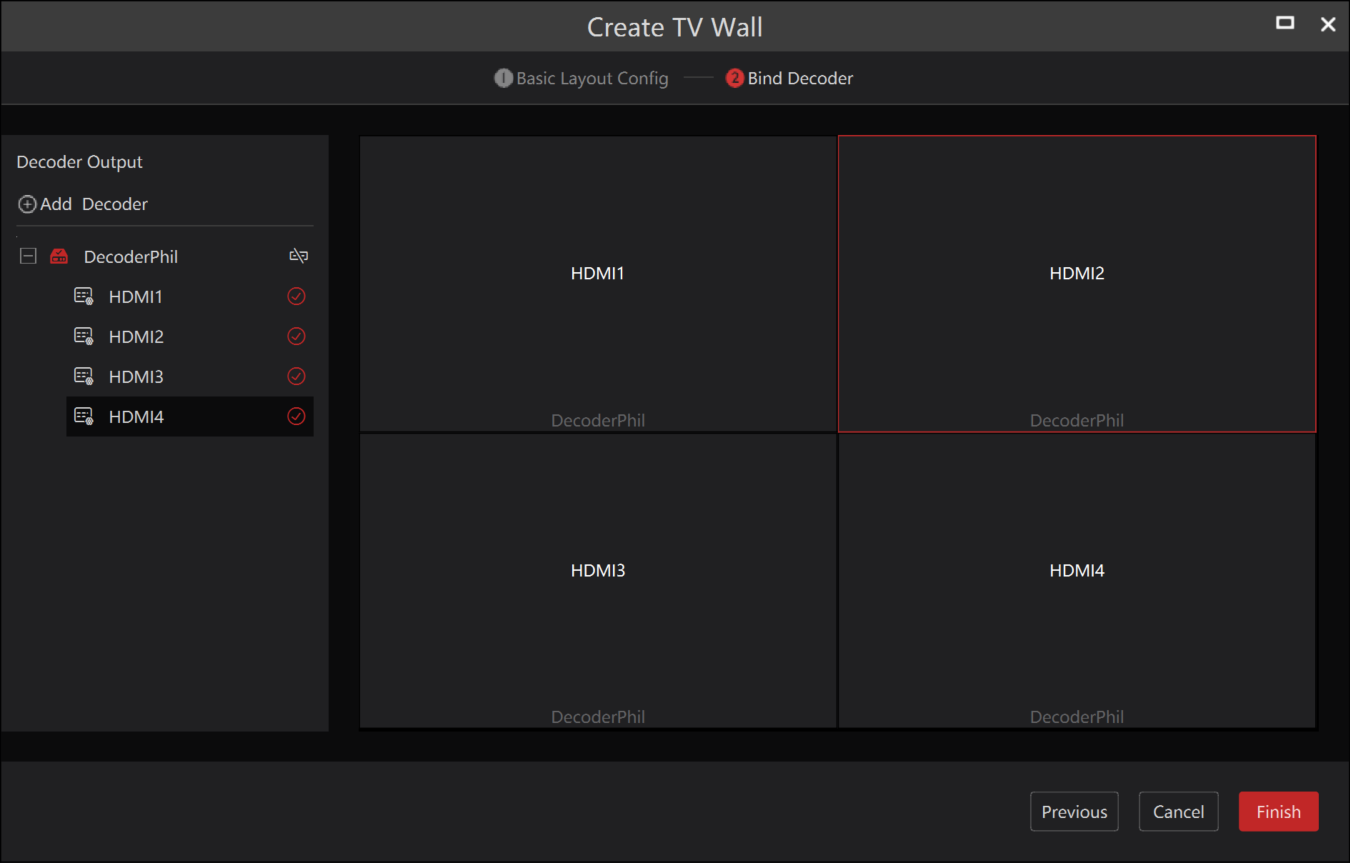

Vincular decodificadores y salidas a un muro de TV
- Se hace clic en [Siguiente] para abrir la interfaz de vinculación del decodificador.
- Clic en + junto a un decodificador en la lista izquierda para vincularlo.
- Si no aparecen decodificadores, clic en el enlace directo para ir a la interfaz de agregar decodificador y añada uno primero.
- Esperar unos segundos para la conexión — las salidas aparecerán bajo el nombre del decodificador una vez conectado.
- Arrastrar una salida a una ranura de ventana para vincularla.
- Hacer clic en [Finalizar] para guardar.
Crear Plan de Muro de TV

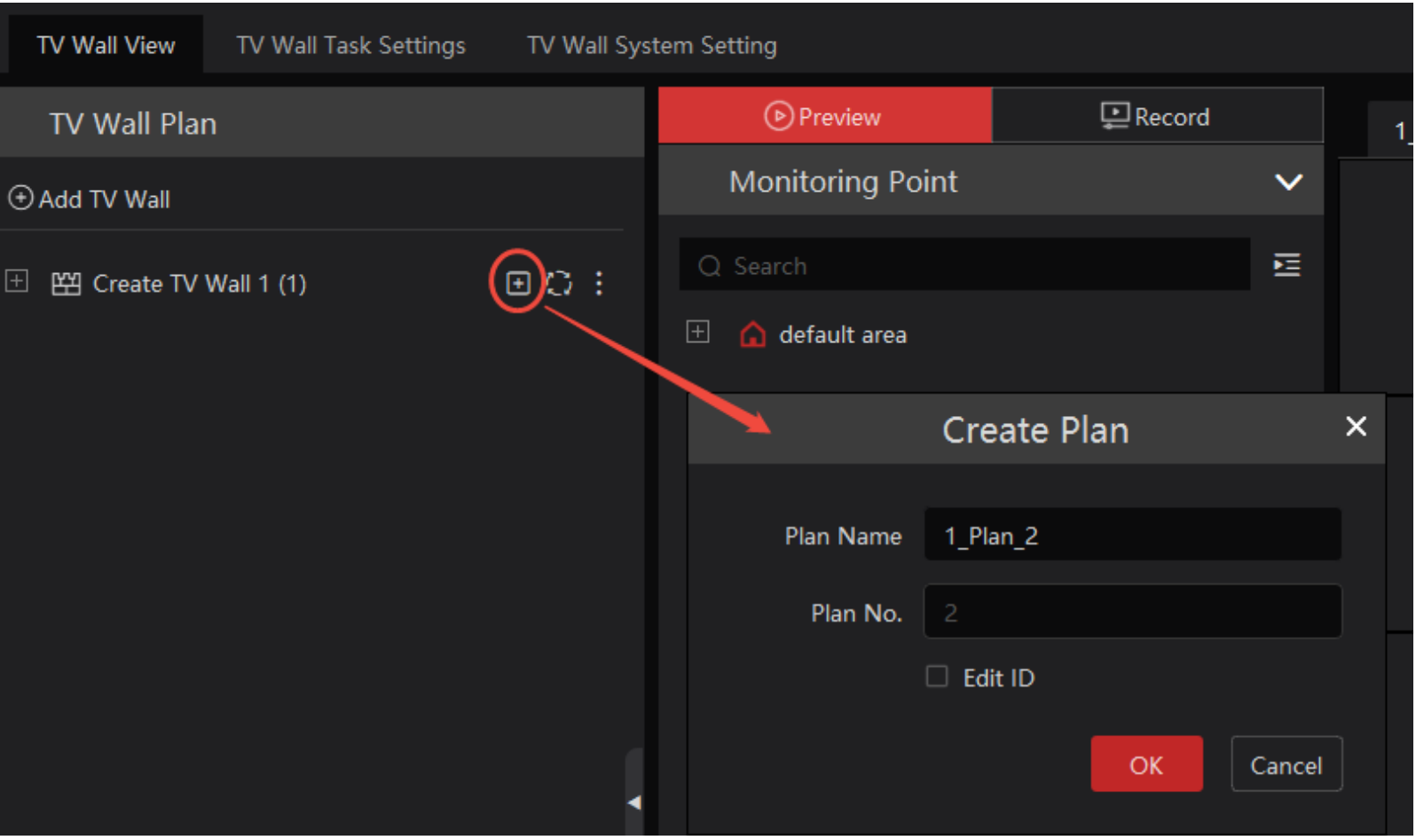

Hacer clic junto al nombre del muro de TV o en [Crear Plan] para crear un nuevo plan para el muro de TV creado.
Configurar y mostrar un plan de decodificación en el muro de TV

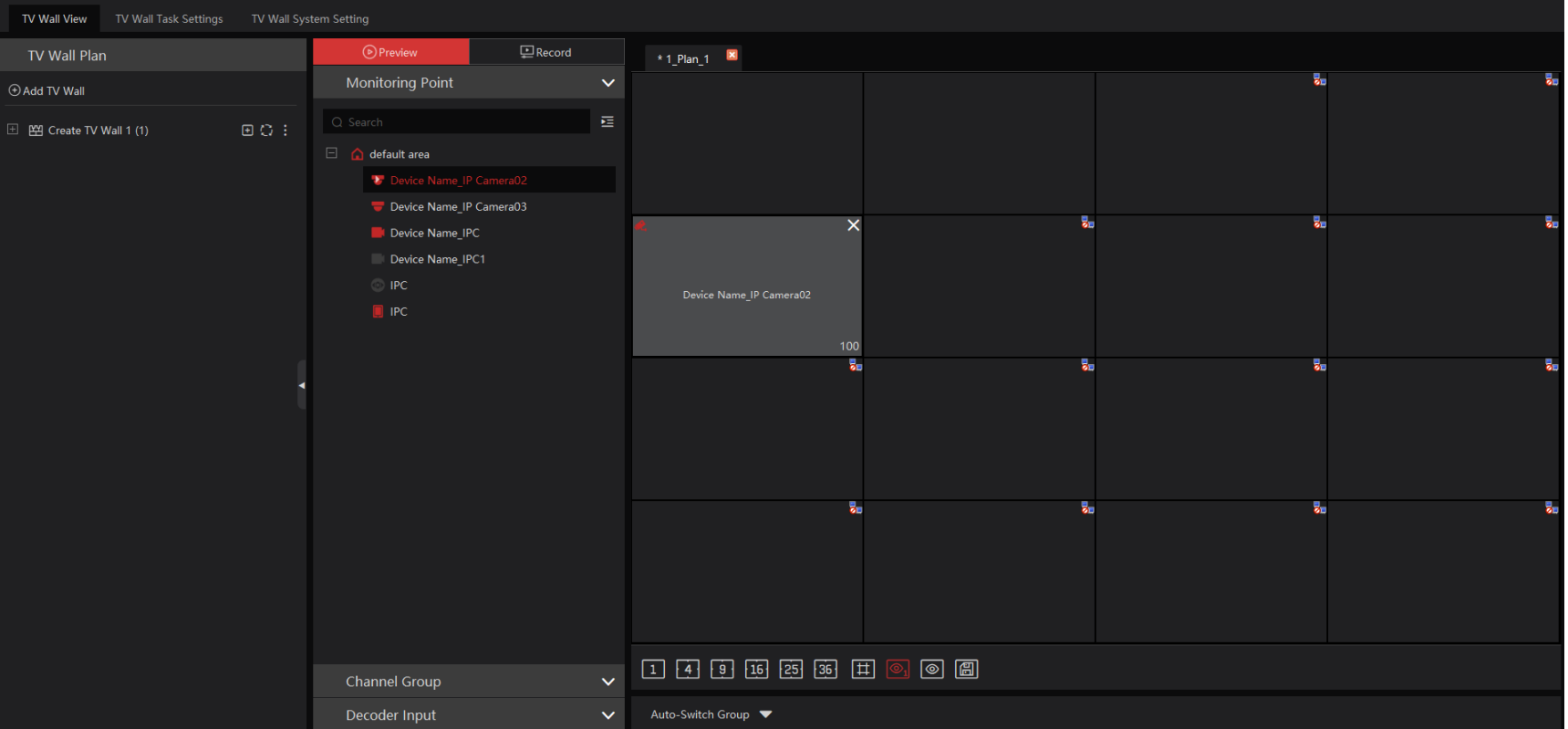

- Hacer doble clic en un nombre de plan para cargarlo en la ventana izquierda.
- Arrastrar puntos de monitoreo a las ventanas correspondientes para iniciar la decodificación.
- Hacer clic en Guardar para almacenar el plan.
Grupo de Cambio Automático

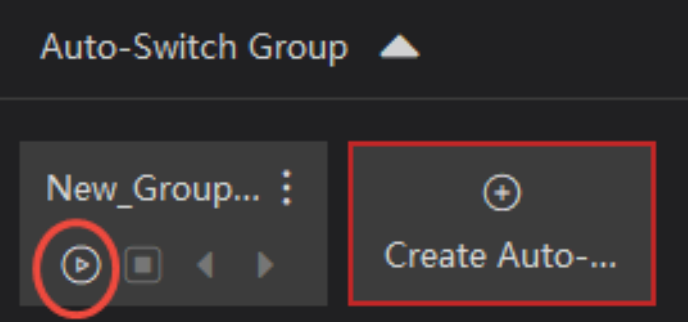

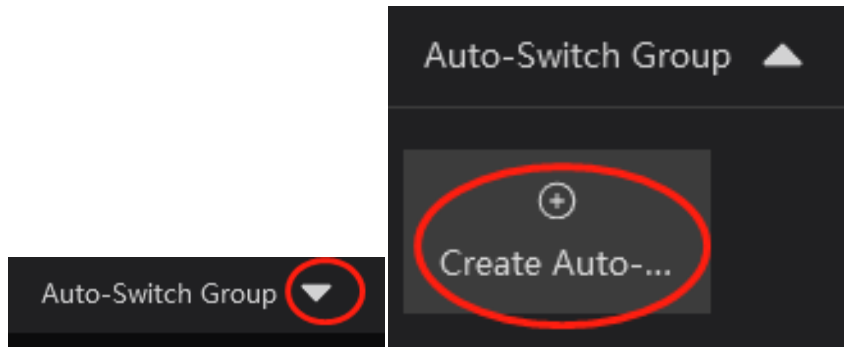

Hacer clic en Grupo de Cambio Automático bajo la pantalla y luego clic para crear un grupo de cambio automático.

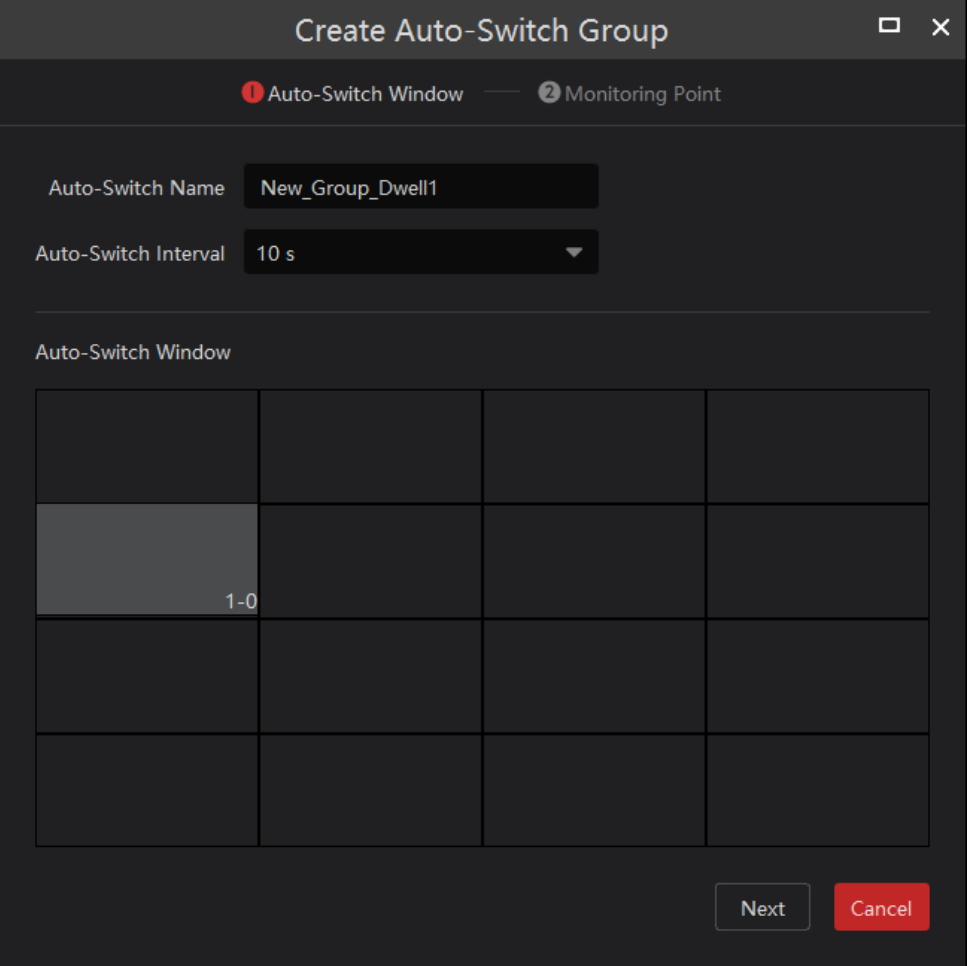

Se selecciona “Ventana de Cambio Automático” para establecer el grupo de ventanas.

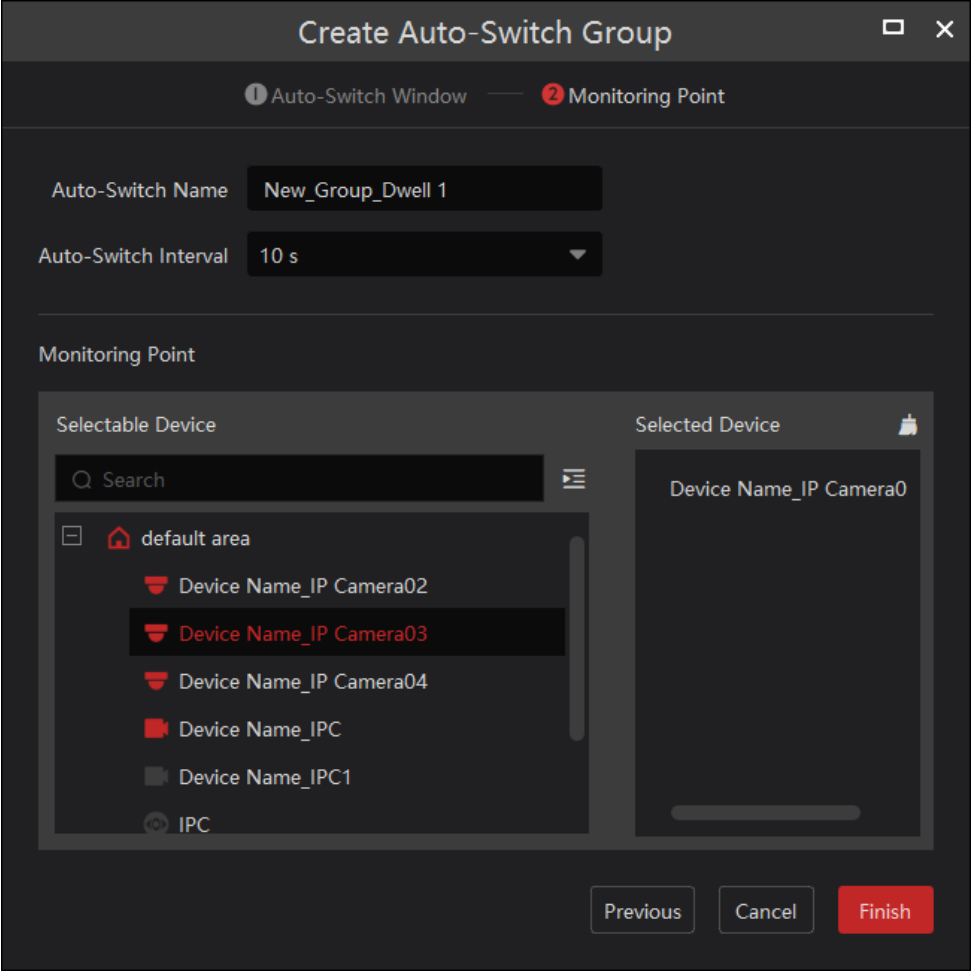

Hacer clic en [Siguiente] para seleccionar el grupo de canales de cambio automático
Ingresar nombre del cambio automático, tiempo de permanencia y ejecutar el cambio automático.
