Algunos de los dispositivos van provistos de relé seco para notificar el estado de alarma o avería; centrales de incendios, barreras IR, etc.., lo que permite integrarse en los módulos de entradas de Ajax.

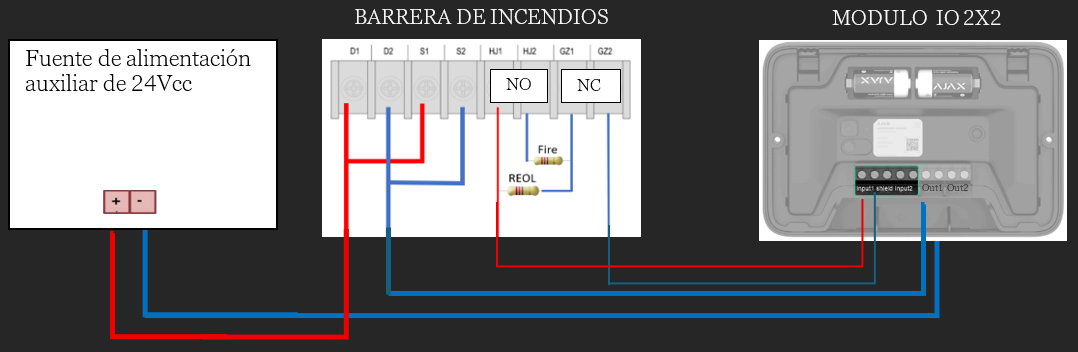

En el siguiente esquema se muestra un ejemplo de nuestra barrera de incendio Firebeam.

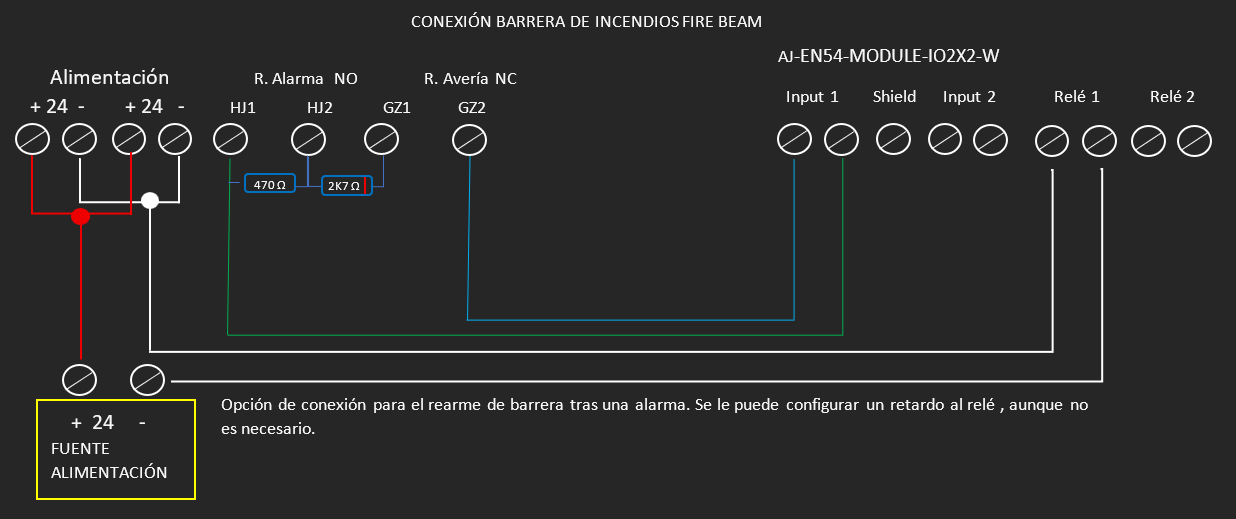

Será necesario alimentar la barrera con una fuente alimentación auxiliar de 24 Vcc. El Reset se puede realizar pasando p.e. el negativo por uno de los relés del módulo, de manera que, al generarse una alarma, ésta active el relé provocando el reinicio de la alimentación lo que no hace que desaparezca la condición de alarma.
Enlace conexión barrera Firebeam a central de incendios

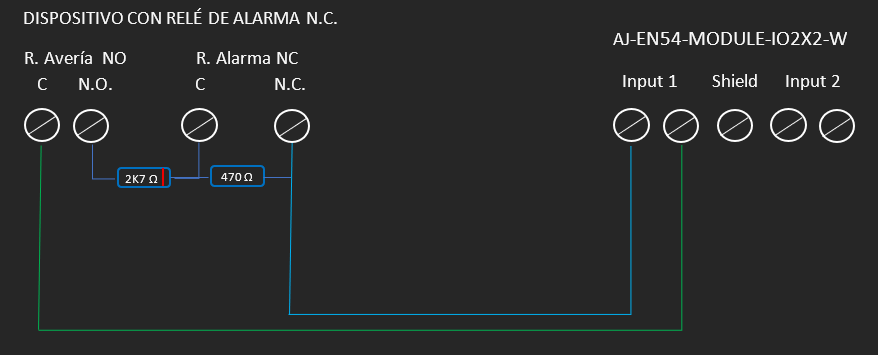

Ejemplo de conexión sabiendo que el dispositivo dispone de un relé de alarma tipo NC

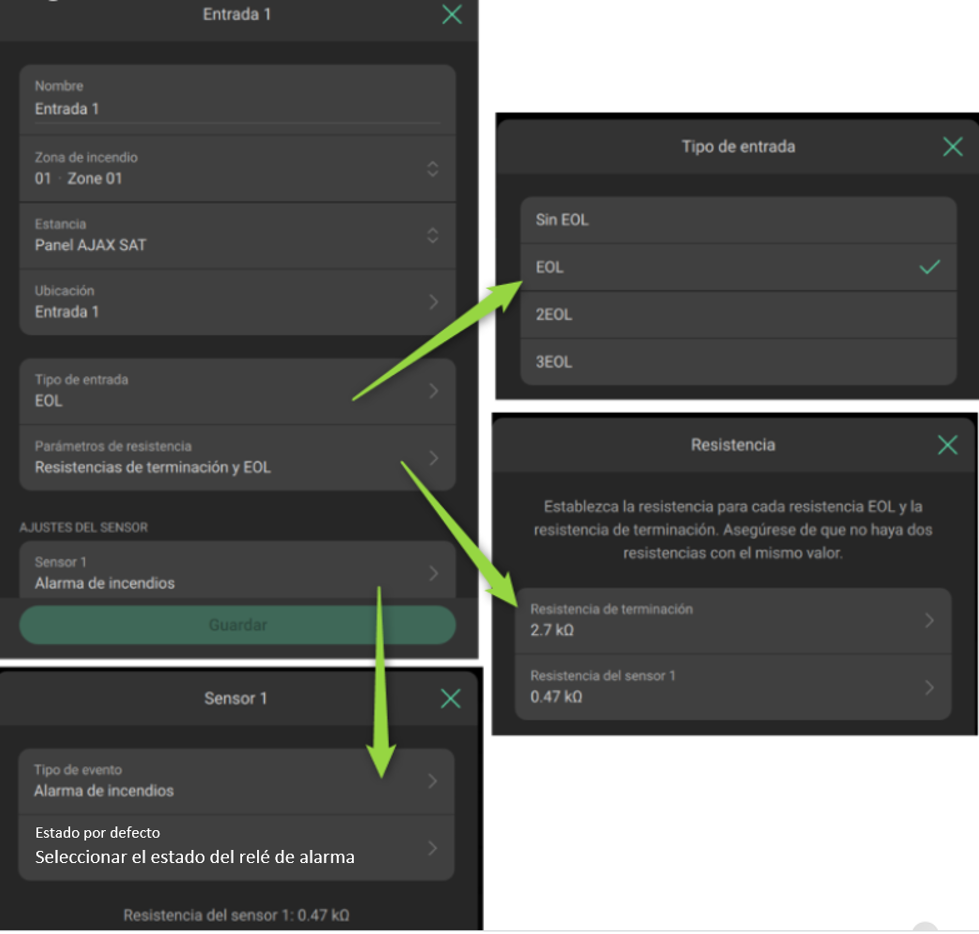

Configuración necesaria para este caso con la app:
Tipo de entrada como EOL.
Parámetros de resistencia: Resistencia de terminación (RFL) 2k7 y resistencias sensor (R alarma) 0,47kOhms. (estos valores pueden ser diferentes, pero siempre dentro de los valores que permite el módulo)
Ajustes de sensor: Alarma de incendios, estado NC.

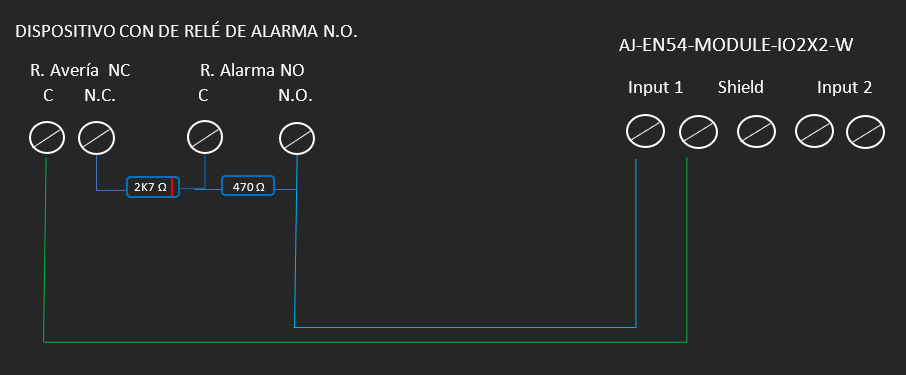

Ejemplo de conexión sabiendo que el dispositivo dispone de un relé de alarma tipo NO
Configuración necesaria para este caso con la app:
Tipo de entrada como EOL.
Parámetros de resistencia: Resistencia de terminación (RFL) 2k7 y resistencias sensor (R alarma) 0,47kOhms. (estos valores pueden ser diferentes, pero siempre dentro de los valores que permite el módulo)
Ajustes de sensor: Alarma de incendios, estado NO.

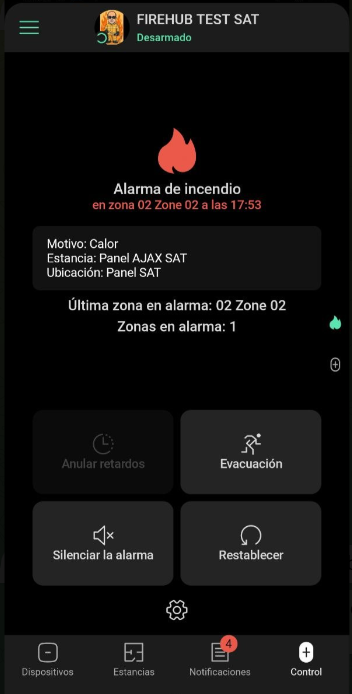

Nota: Silenciar la alarma
- Recordar que cuando no aparece activa la opción de "Silenciar la alarma" es o bien porque no existe una alarma activa, el usuario no tiene permisos suficientes o porque la zona en alarma no tiene asociada ninguna sirena.
Los módulos de salida, no intervienen la activación de "Silenciar la alarma".
