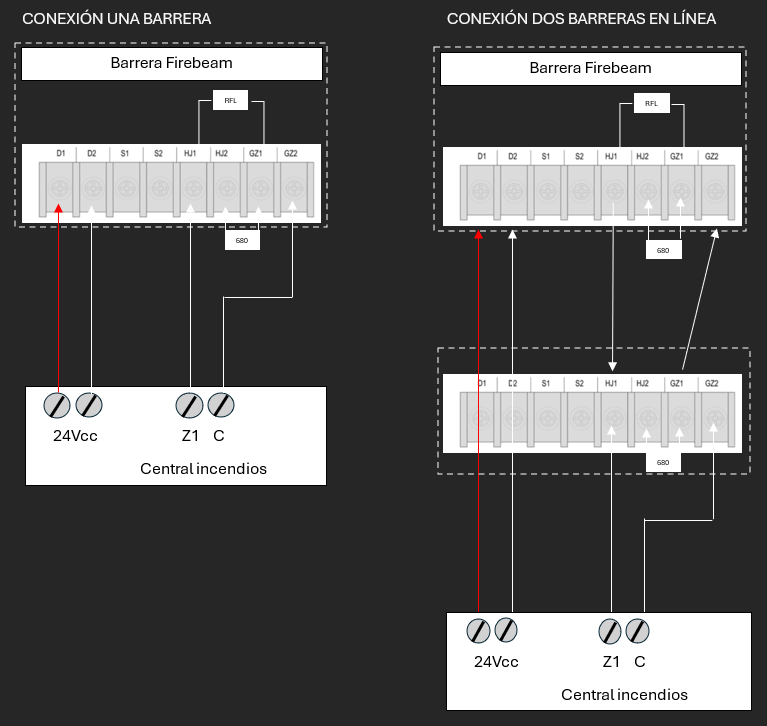

CONEXIONADO BARRERA DE FUEGO FIREBEAM-100M
- Siga el manual de instalación y conecte la barrera solo con la alimentación para evitar alarmas innecesarias. Proceda a configurar la barrera y una vez realizada la instalación y calibración proceda a realizar el conexionado de las señales de alarma y avería.
- La posición de la resistencia REOL corresponde a la resistencia final de línea de la propia central o módulo de incendios. Para las centrales de DMTech, este valor lo lee de forma automática y puede estar entre 2K y 9K.
-

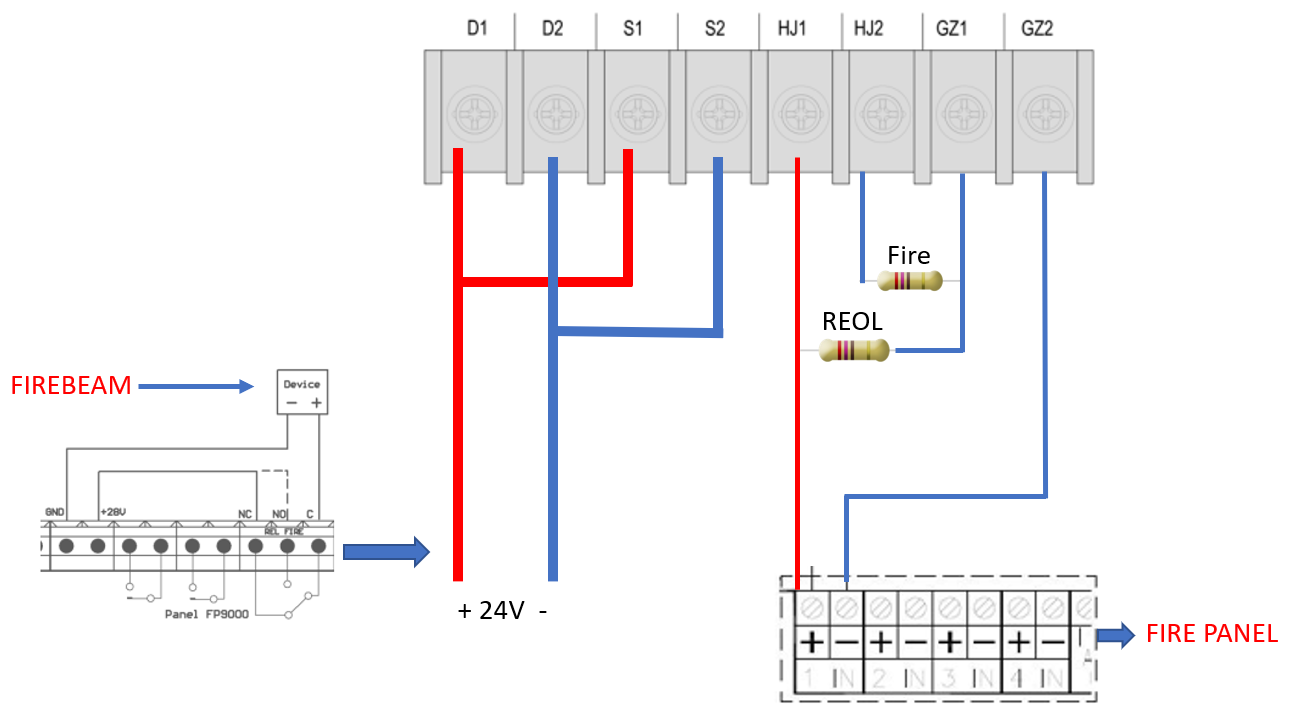

La posición de la resistencia Fire ( no incluida en la barrera ni módulos) corresponde a la resistencia de alarma de incendio. Ésta se conecta entre las bornas HJ2 y GZ1. Para las centrales de DMTech, este valor puede variar entre 470 y 1K.
- Enlace al FAQ "Conexión barrera Firebeam al módulo de entrada-salida de Ajax AJ-EN54-MODULE-IO2X2"
Manual de la barrera FIREBEAM-100M:
NOTA IMPORTANTE: SE ACONSEJA NO REALIZAR ESTE CONEXIONADO HASTA QUE NO ESTE CONFIGURADA Y CALIBRADA LA BARRERA, PARA EVITAR ALARMAS DURANTE EL AJUSTE DE LA MISMA.
Bornas, HJ1-2, relé N.O. de fuego. GZ1-2, relé N.C de avería.

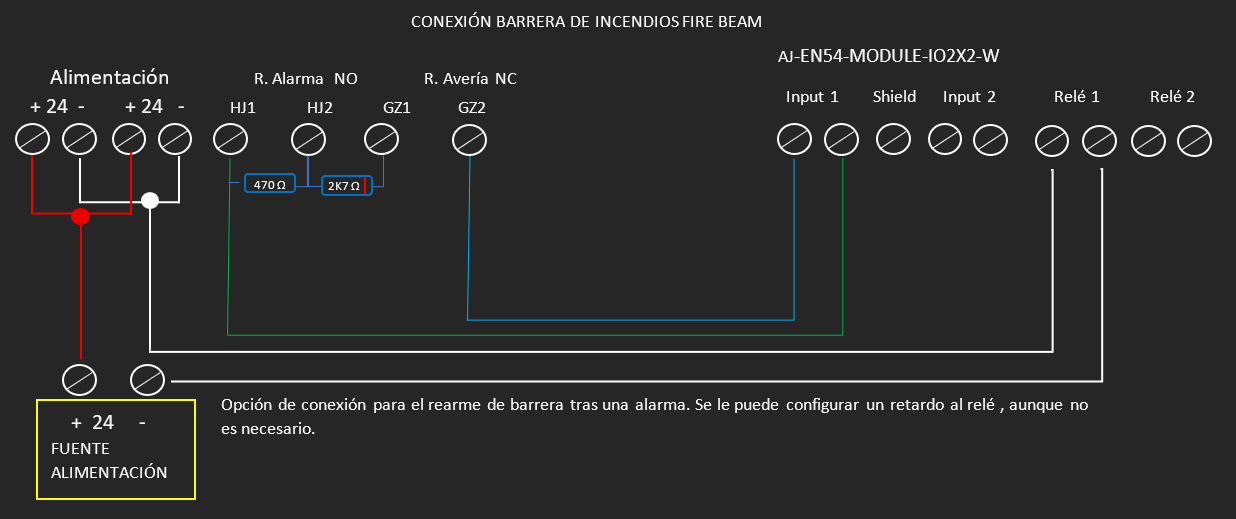

Conexión a módulo entrada / salida de Ajax AJ-EN54-MODULE-IO2X2
Obsérvese en el esquema qué, a diferencia de como sucede en las centrales de incendios convencionales, la conexión de la resistencia de alarma, se realizan en paralelo. En los módulos de Ajax, la resistencia de alarma se hace en serie con la RFL (Resistencia Final de Línea)
