CONEXIONADO CENTRAL ADVANCED CON REPETIDOR ADVANCED
Conexionado entre central de incendio y repetidor, hay que tener en cuenta que tanto en el conector de entrada de la tarjeta de red hay que poner una resistencia de 150 ohmios que dispone en el mismo equipo y en la central repetidora en la salida hay que poner otra resistencia de 150 ohmios para cerrar el circuito.

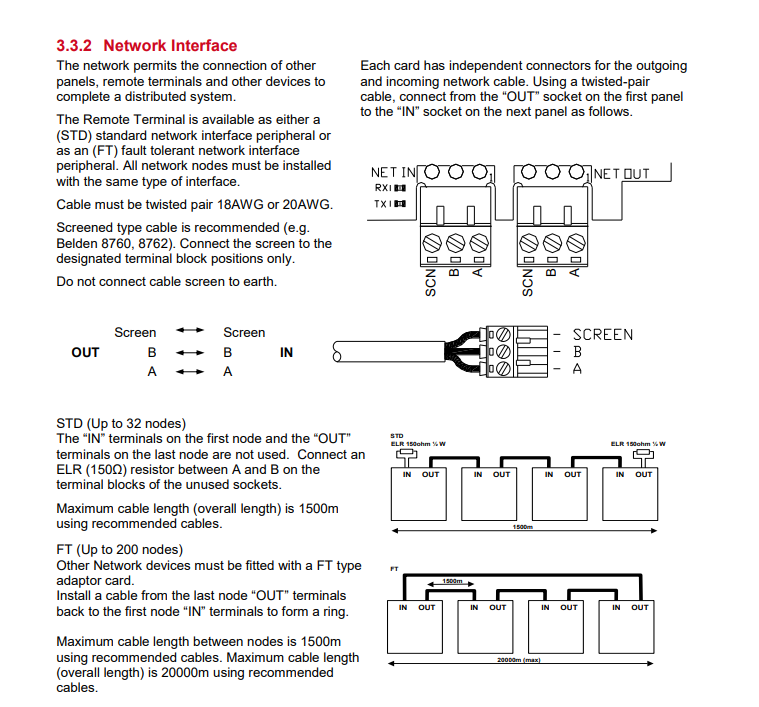

Ese tipo de conexionado seria para instalaciones Standar, de no más de 32 repetidores y central, siempre y cuando no se superen los 1500 mt de distancia, siempre empezando y terminando con resistencia de 150 Ohimios.
En el segundo caso que se muestra en la imagen se trata de una instalación de hasta 200 repetidores y la central y con un máximo de 20000 mt de distancia de cableado, en ese caso no habría que poner resistencia de 150 Ohmios, tendríamos que conectar cerrando el lazo desde la central con el último repetidor.
En la siguiente imagen adjuntamos conexionado.

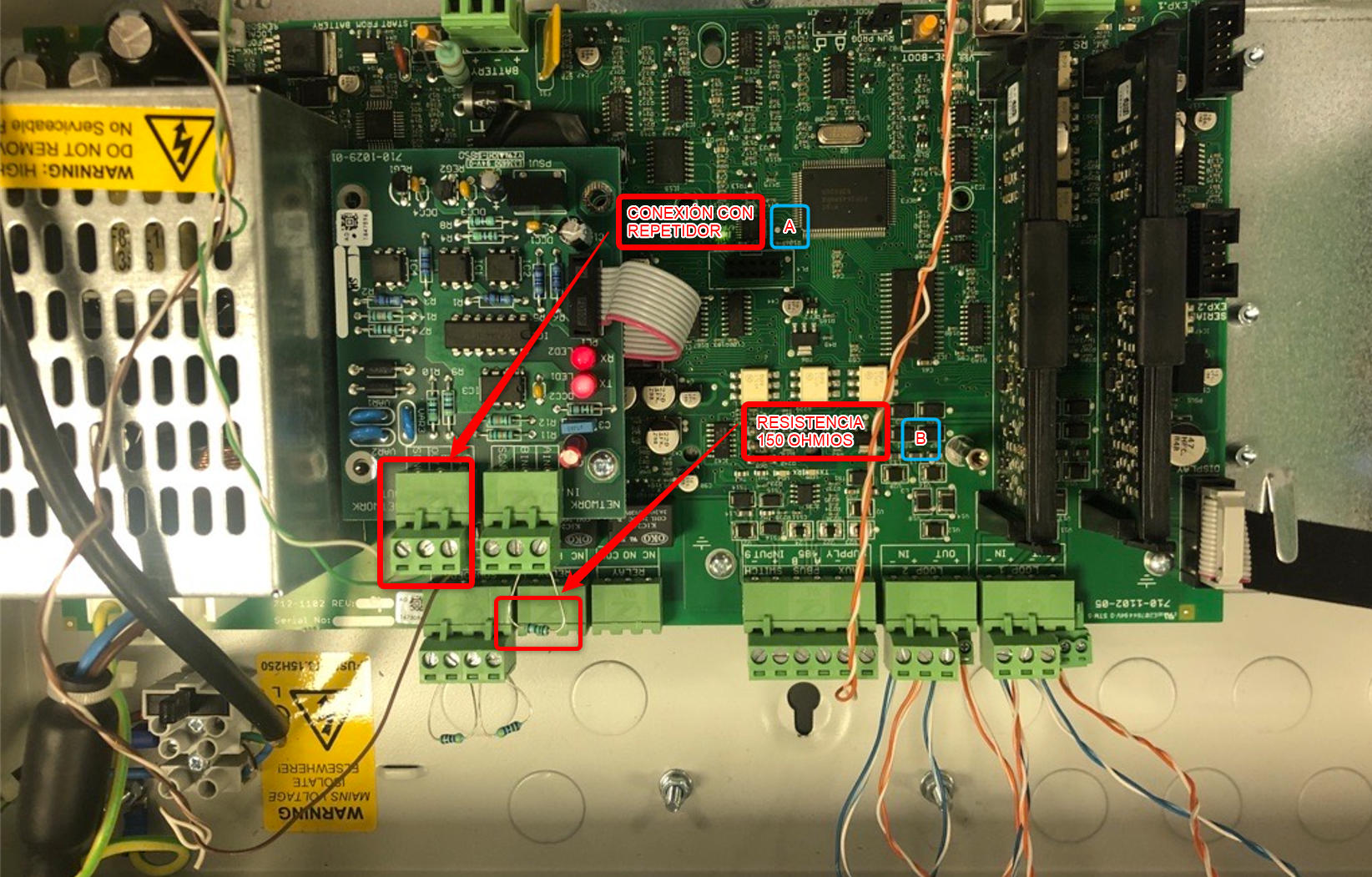

CENTRAL
A: CONEXIÓN CON EL REPETIDOR.
B: RESISTENCIA 150 OHMIOS.

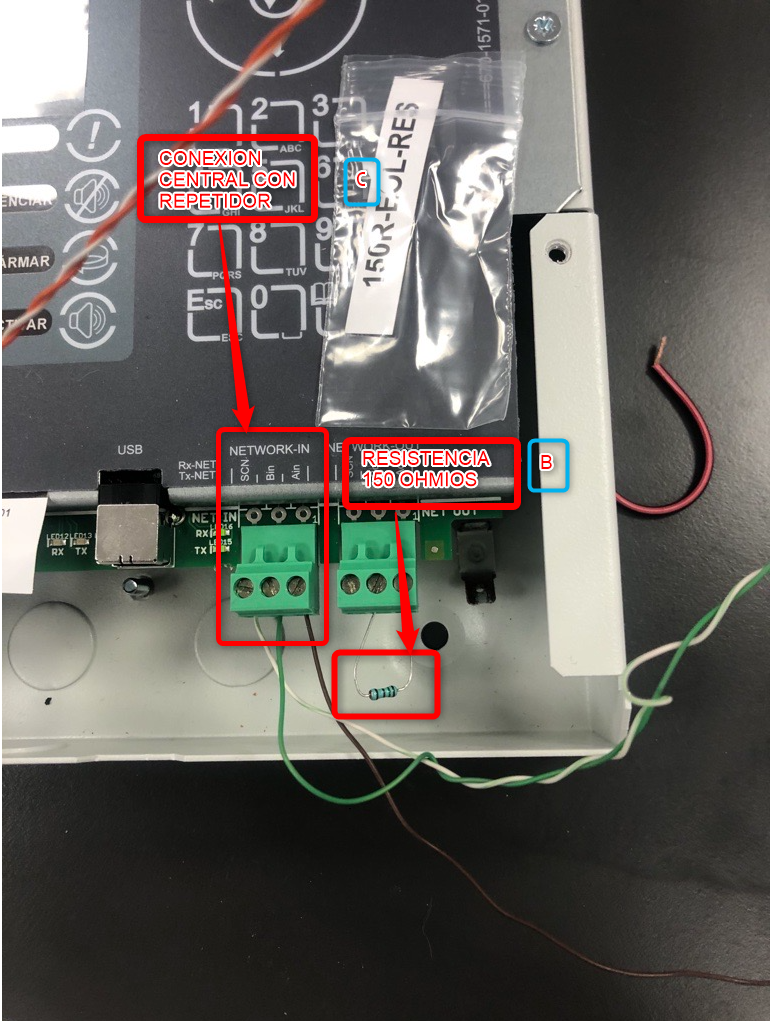

REPETIDOR
B: RESISTENCIA 150 OHMIOS.
C: CONEXIÓN CENTRAL CON REPETIDOR.
También hay que poner la resistencia sin valor en el conector señalado.

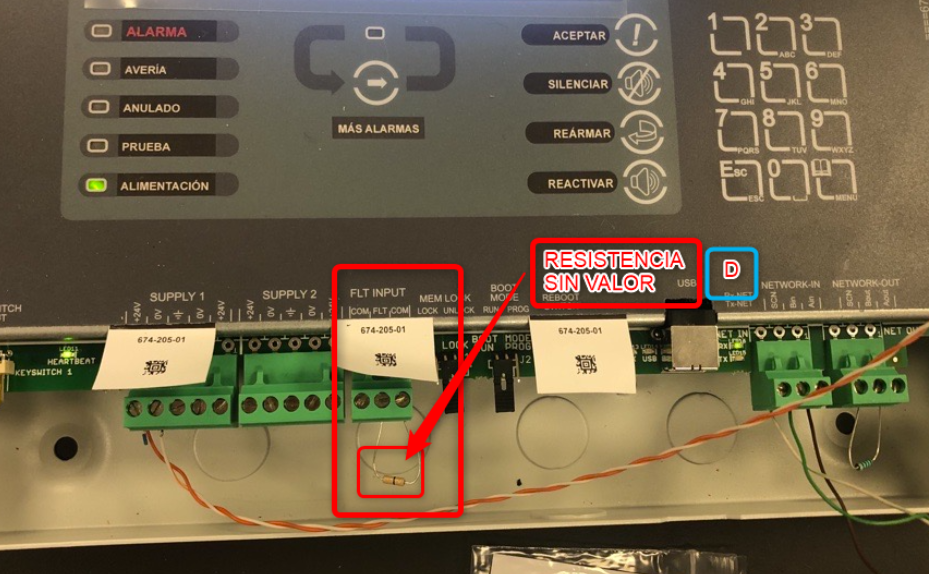

REPETIDOR
D: RESISTENCIA SIN VALOR.
A continuación, hay que programar la central en nivel 3 metiéndonos en setup y decirle que la central con ID 1 hable con él, id 2, y al repetidor hay que decirle que él es el, id 2 y que tiene que comunicar con el, id 1 como se muestran en las imágenes.
Ejemplo ID de central con 2 repetidores y así sucesivamente:
Central 1-2
Repetidor 2-3
Repetidor 3-1
Hay que recordar que la resistencia de 150 Ohmios solo se podría en el último repetidor en este ejemplo se pondría en la salida del repetidor 2

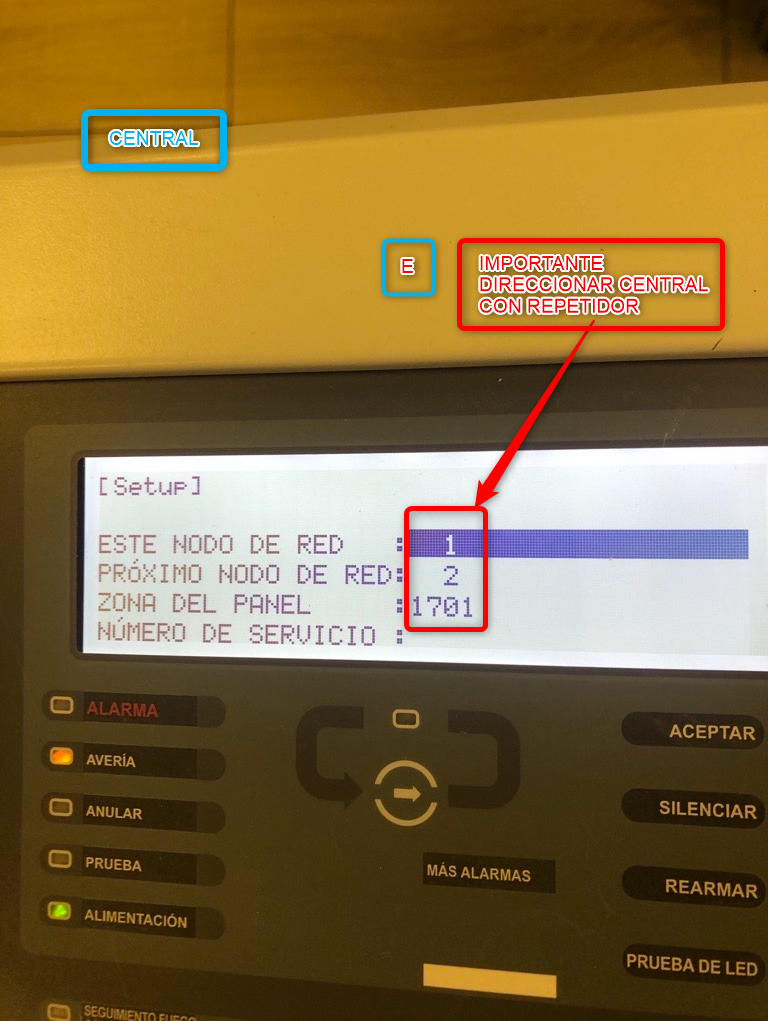

CENTRAL
E: IMPORTANTE DIRECCIONAR CON REPETIDOR.

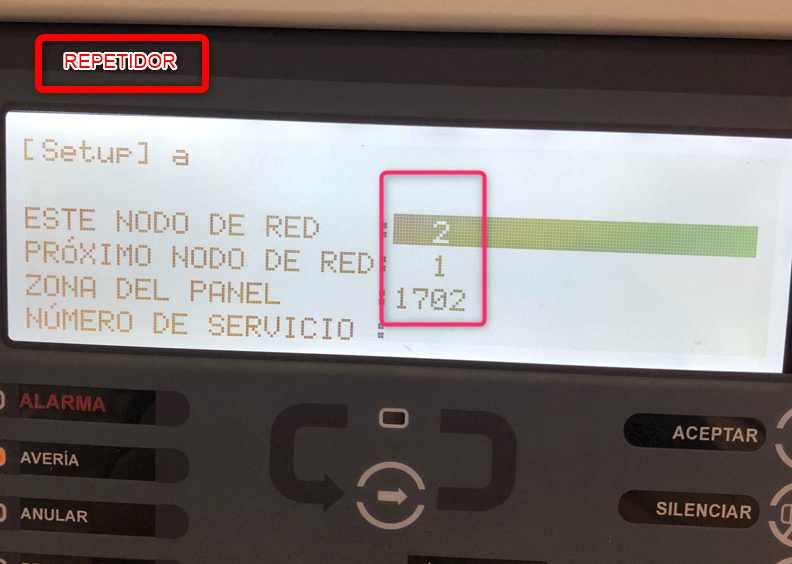

REPETIDOR

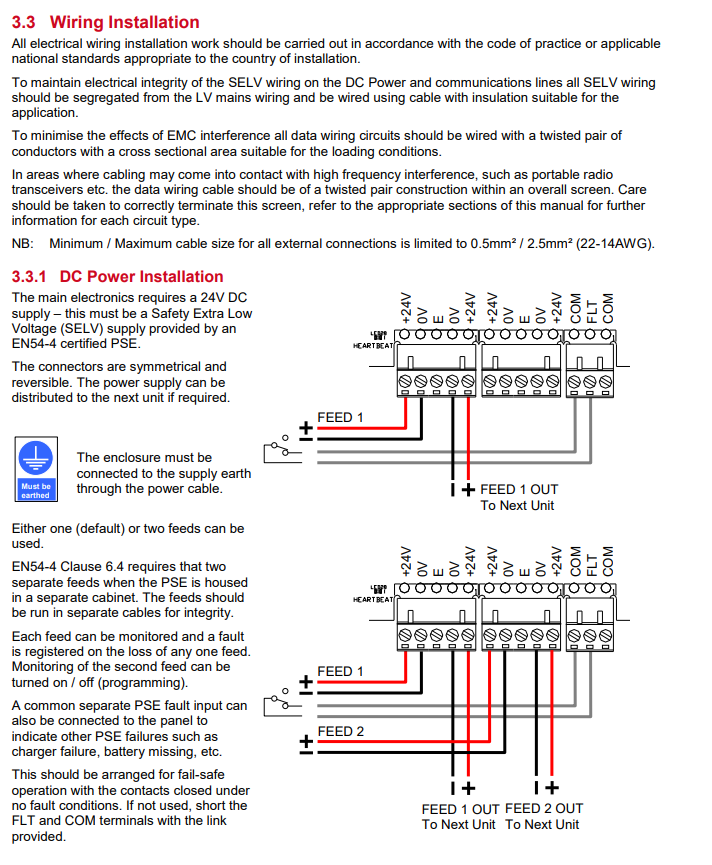

A continuación se muestra donde se conecta la alimentación del repetidor el cual se puede alimentar desde la salida auxiliar de la propia central de 24V
Toda esta información se encuentra en el manual del equipo el cual lo ponemos a continuación para su descarga.
