Los equipos que se conecten al AK-NS-LP-2 pueden instalarse en paralelo o en serie:

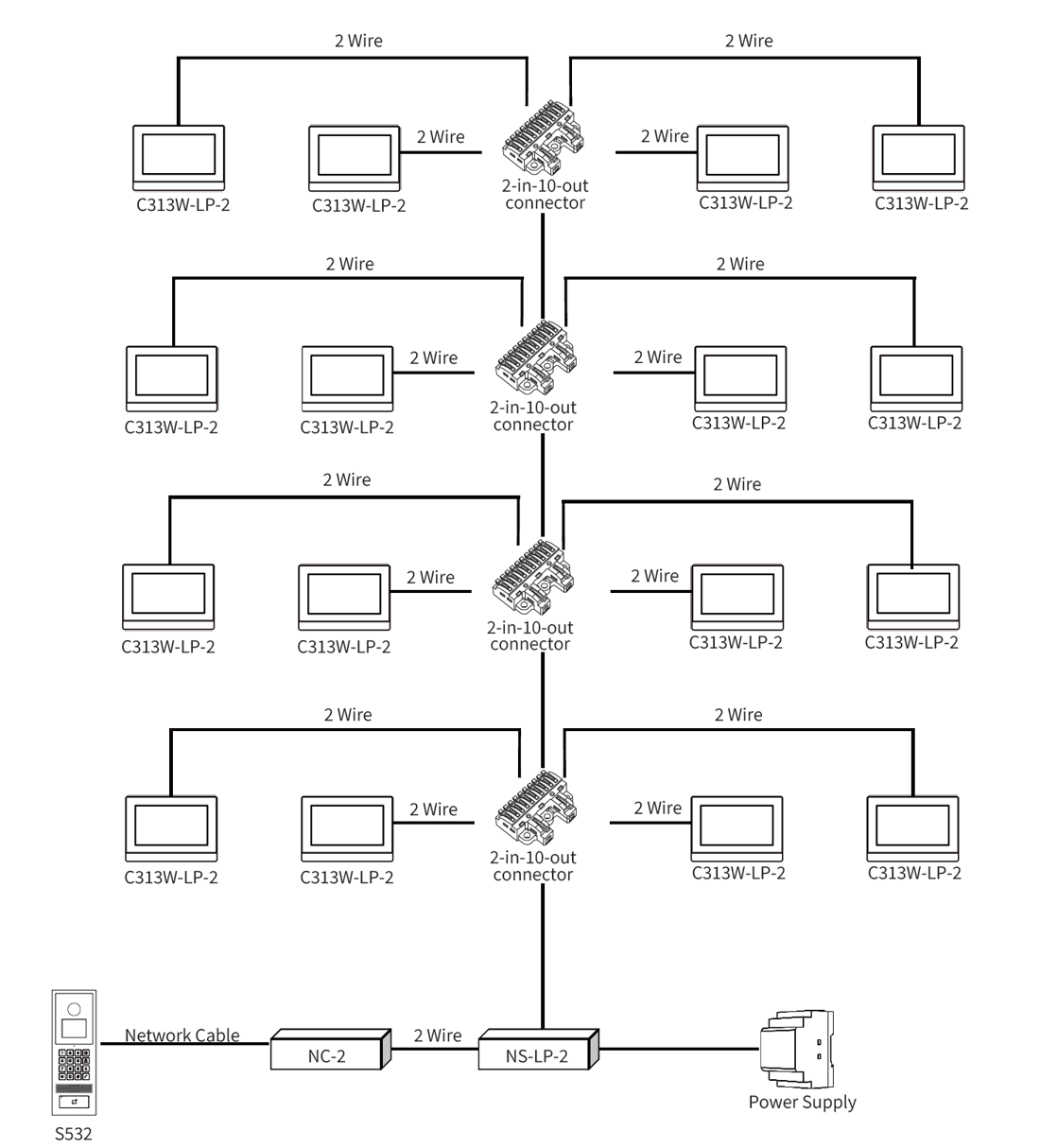

CONEXIÓN EN PARALELO

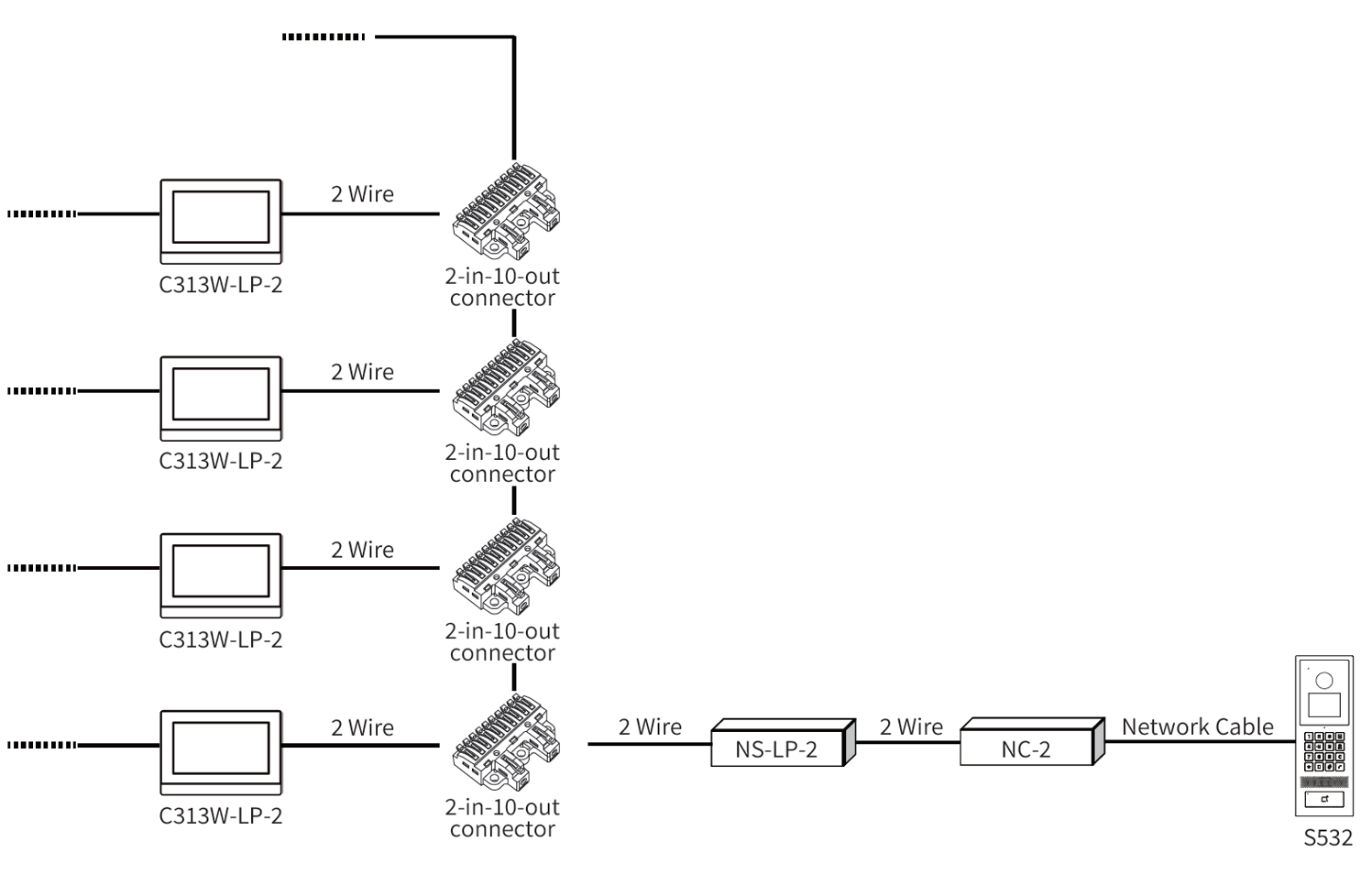

CONEXIÓN EN SERIE
NOTA 1: en el sistema 2 hilos LP, la conexión de los nodos entre plantas se realiza con clemas eléctricas comunes, sin ser necesarios distribuidores específicos u otro tipo de dispositivos.
NOTA 2: estos dos sistemas de conexionado pueden combinarse, respetando siempre el número máximo de equipos que se pueden alimentar desde un AK-NS-LP-2.
