El equipo AK-NC-2 de Akuvox se puede utilizar tanto para convertir equipos de 2 hilos a IP como para transformar equipos IP a 2 hilos.
Para realizar la configuración y conexionado de este, se deben realizar los siguientes pasos:
NOTA: el AK-NC-2 debe alimentarse siempre a 48 VDC para evitar problemas de funcionamiento.
CONVERTIR 2 HILOS A IP
Se deberá realizar el siguiente conexionado:

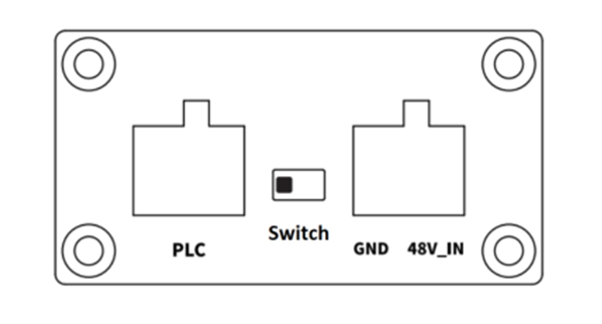

Además, se deberá colocar el interruptor del AK-NC-2 hacia la izquierda (como se indica en la siguiente imagen), para configurarlo en modo Maestro:
CONVERTIR IP A 2 HILOS
En este caso, será necesario utilizar también el AK-NS-2 para dotar de red al equipo. Se deberá realizar el siguiente conexionado:

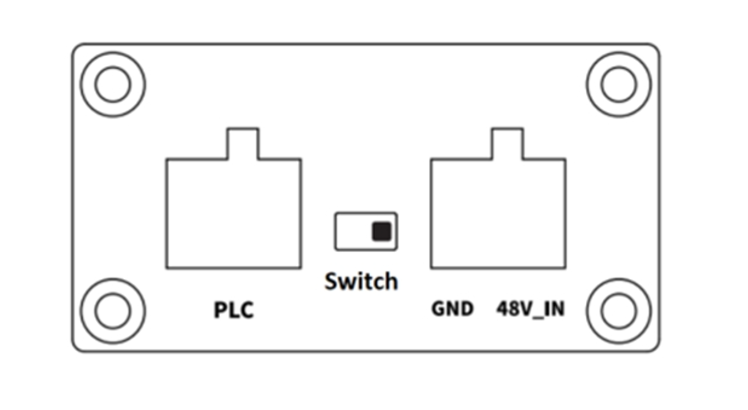

Además, se deberá colocar el interruptor del AK-NC-2 hacia la derecha (como se indica en la siguiente imagen), para configurarlo en modo Esclavo:
