PASO PREVIO: PONER IP ESTÁTICA EN PLACA Y MONITOR
Se deberá acceder al componente web de cada uno de los equipos, escribiendo sus direcciones IP en un navegador, y pinchar en la pestaña "Network --> Basic" para configurar una IP estática.
PLACA

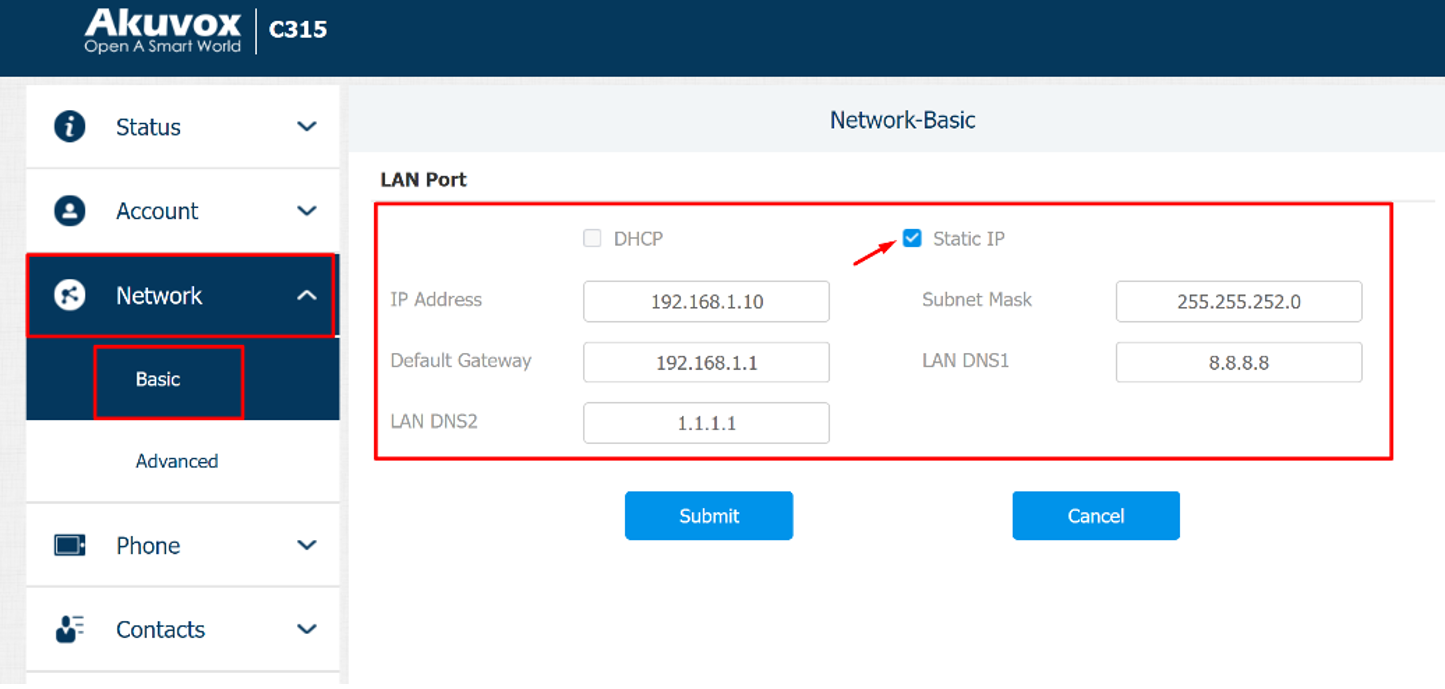

MONITOR
CONFIGURACIÓN DE LA PLACA
1) FIJAR IP DEL MONITOR AL QUE LLAMAR

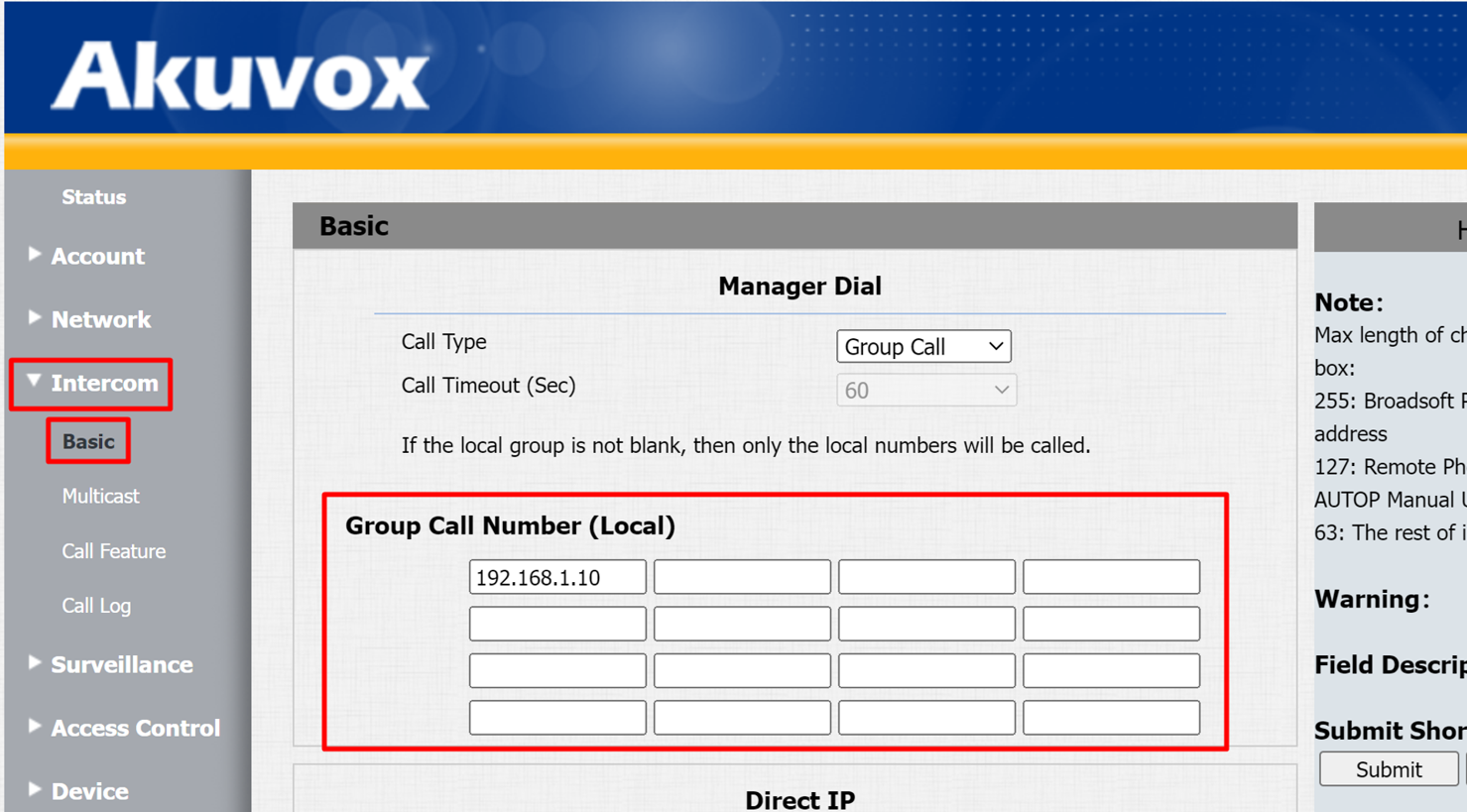

En la pestaña "Intercom --> Basic" se deberán indicar la dirección IP del monitor al que llamará la placa.
2) HABILITAR LA APERTURA DEL RELÉ POR HTTP

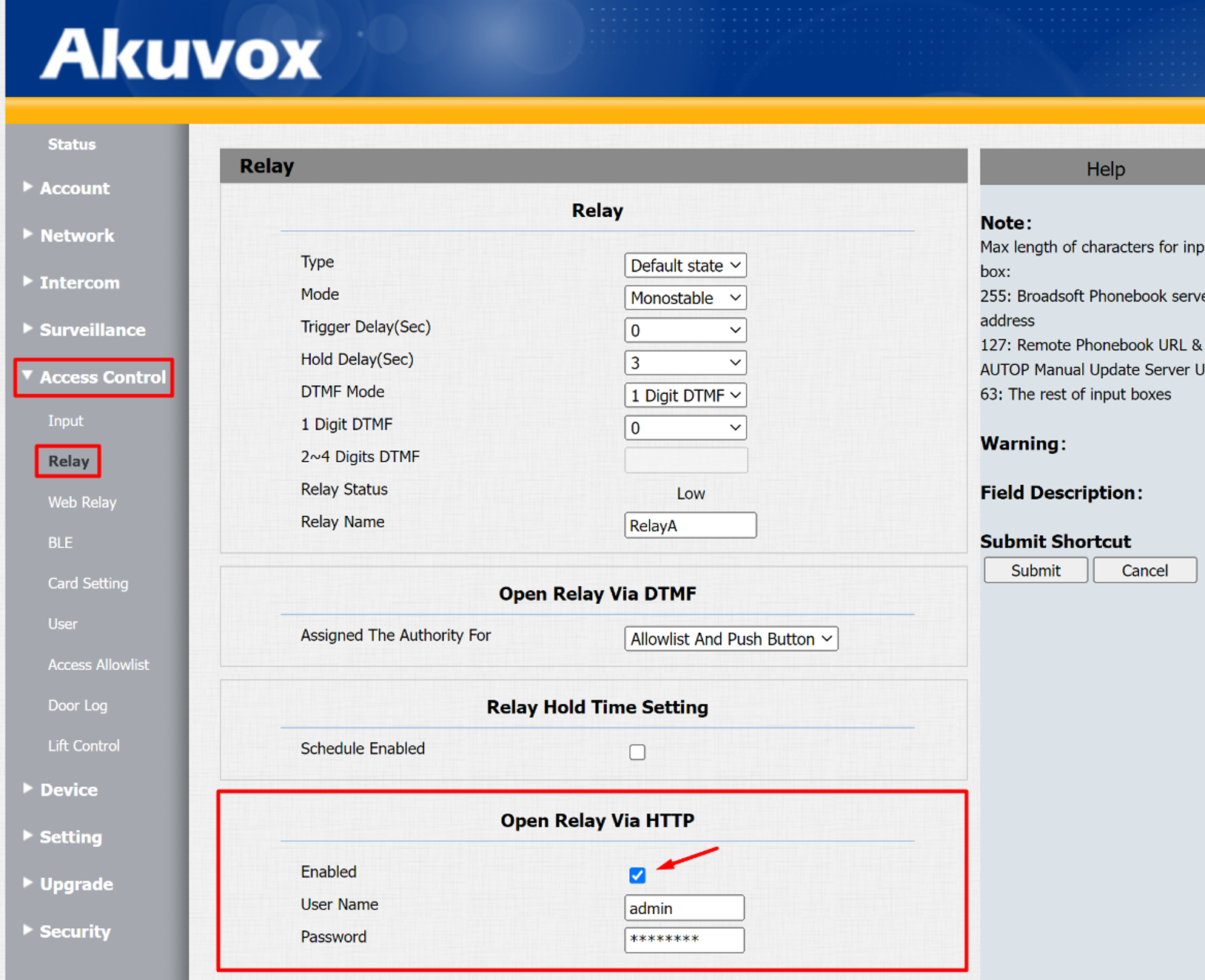

En la pestaña "Access Control --> Relay" se deberá activar la opción "Open Relay Via HTTP" e indicar un Nombre de Usuario y una Contraseña, que se utilizará en la configuración posterior de los relés para el monitor (pueden ser diferentes a las credenciales de los equipos).
CONFIGURACIÓN DEL MONITOR
1) AÑADIR LA PLACA COMO CÁMARA

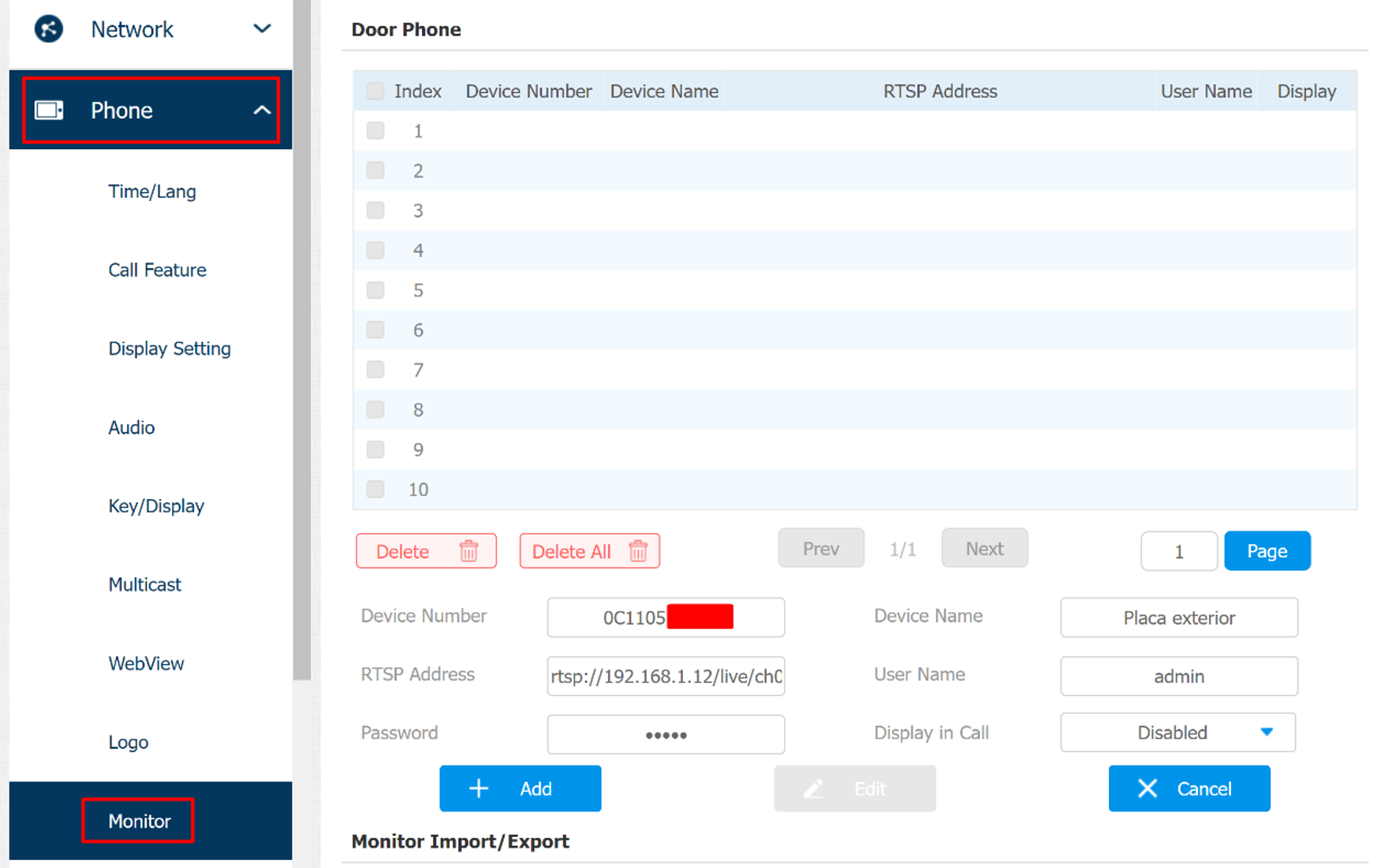

En la pestaña "Phone --> Monitor" se deberá añadir la cámara de la placa exterior, indicando los siguientes parámetros:
a) Device Number: MAC de la placa.
b) Device Name: nombre de la placa (se elige la que se prefiera).
c) RTSP Address: dirección RTSP de la placa (rtsp://IP_PLACA/live/ch00_0)
d) User Name/Password: usuario y contraseña con las que se accede a la placa (por defecto son admin/admin).
e) Display In Call: se marca como Disabled.
2) HABILITAR LA VISUALIZACIÓN DE LA PLACA DURANTE LAS LLAMADAS

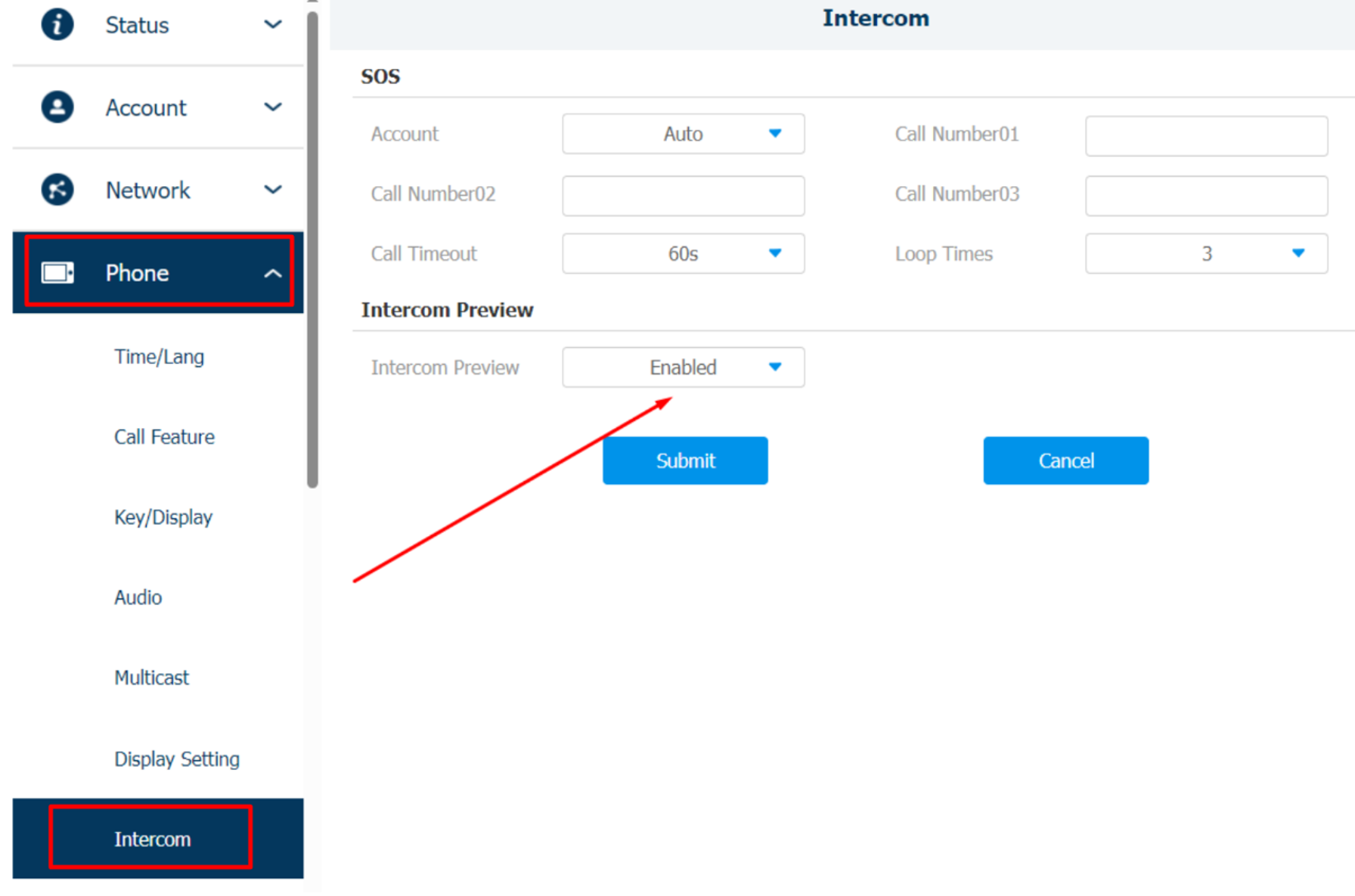

En la pestaña "Phone --> Intercom" se deberá marcar como Enabled la casilla de "Intercom Preview".
3) ESTABLECER LA APERTURA DE LOS RELÉS

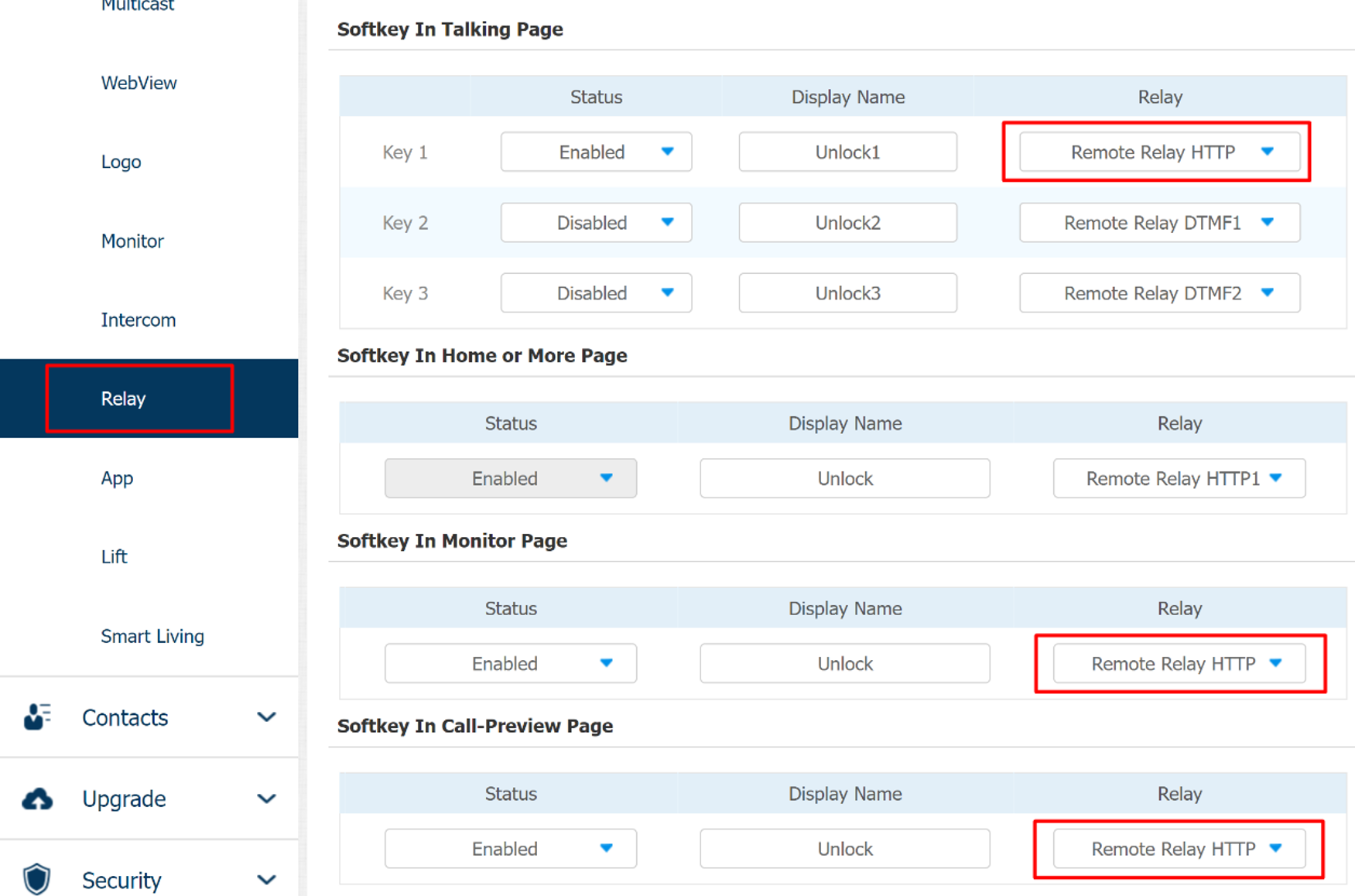

En la página "Phone --> Relay" se deberá indicar "Remote Relay HTTP" en las secciones Softkey In Talking Page, Softkey In Monitor Page y Softkey In Call-Preview Page.

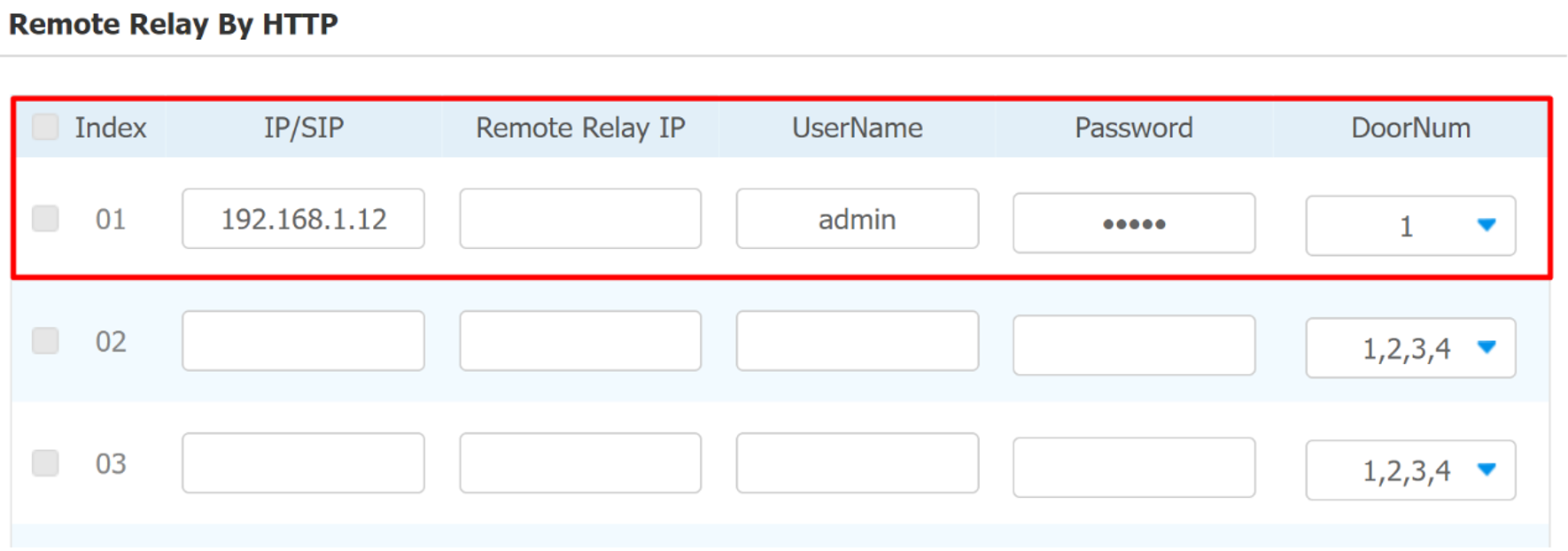

Tras ello, se deberá indicar en "Remote Relay By HTTP" los datos correspondientes a la placa, indicando:
a) IP/SIP: dirección IP de la placa.
b) User Name/Password: usuario y contraseña indicados en el paso de Open Relay Via HTTP de la placa.
c) Door Number: número del relé al que afectará.
NOTA: en algunos modelos de monitores se indica también el campo URL, en el que deberá introducirse:
FW sin High Security Mode:
http://IP_PLACA/fcgi/do?action=OpenDoor&UserName=USER_PLACA&Password=PASSWORD_PLACA&DoorNum=NUM_RELE
FW con High Security Mode:
http://USER_PLACA:PASSWORD_PLACA@IP_PLACA/fcgi/OpenDoor?action=OpenDoor&DoorNum=NUM_RELE
4) AÑADIR LA PLACA COMO CONTACTO

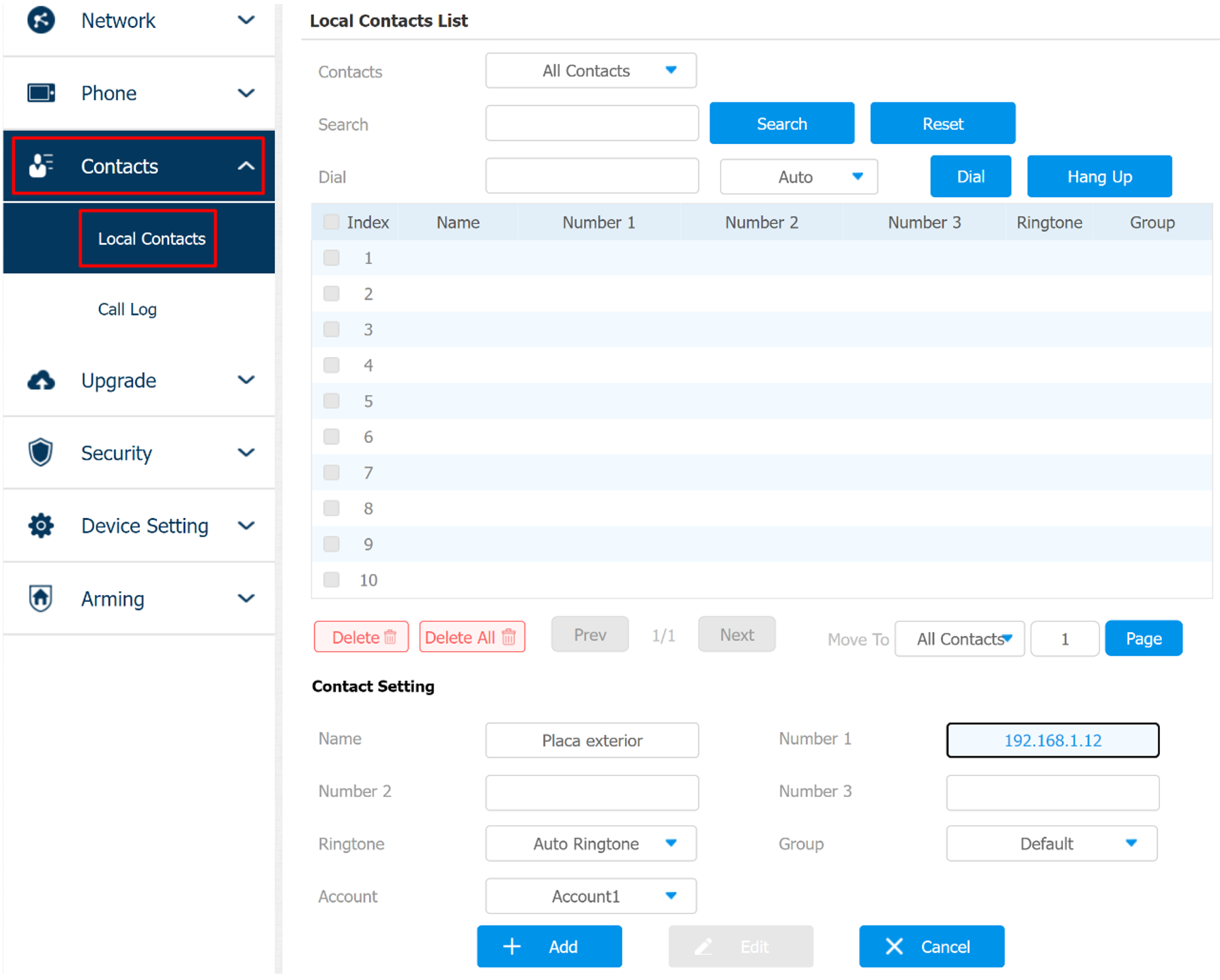

Por último, en la pestaña "Contacts --> Local Contacts" se deberá crear el contacto referente a la placa:
a) Name: nombre de la placa (recomendable darle el mismo nombre que se le dio a su cámara en el paso de Monitor).
b) Number 1: dirección IP de la placa.
