Hinzufügen einer Kamera einer anderen Marke an der PoE-Schnittstelle des NVR
Eine Kamera einer anderen Marke an der PoE-Schnittstelle eines Safire Smart PoE Rekorder hinzuzufügen.
Die Kamera muss eine IP-Adresse aus dem PoE-IP-Bereich des NVR haben.
Suche nach dem PoE-IP-Bereich des NVR.
A. Öffnen Sie die Konfigurationsseite des NVR im Webbrowser
B. Wählen Sie Netzwerk
C. Klicken Sie auf TCP/IP
A. Öffnen Sie die Registerkarte Internal Ethernet Port
B. Hier wird die Internet-IP-Adresse der PoE-Anschlüsse angezeigt
C. Geben Sie die interne IP-Adresse des NVR ein
In diesem Fall lautet die interne IP-Adresse des Rekorders 10.151.151.1
Dies ist die Gateway-IP-Adresse für die Kameras, die mit den PoE-Anschlüssen des NVR verbunden sind.
Die IP-Adresse des Gateways 10.151.151.1 kann nicht für eine Kamera-IP-Adresse verwendet werden.
Für die PoE-Anschlüsse, die an den NVR angeschlossen werden müssen, können Sie Adressen von 10.151.151.2 bis 10.151.151.254 für die IP-Kamera verwenden.
Wir empfehlen, mit 10.151.151.100 zu beginnen, um spätere IP-Konflikte zu vermeiden.
Um IP-Konflikte zu vermeiden, überprüfen Sie die IP-Kameras, die bereits mit dem PoE des Rekorders verbunden sind.
A. Klicken Sie auf Function Panel
B. Danach Kamera
C. Edit Kamera
Hier werden alle IP-Kameras angezeigt, die bereits angeschlossen sind, auch die IP-Kameras, die sich im lokalen Netzwerk befinden.
Dieses Beispiel prüft die IP-Adressen, die mit 10.151.151.xxx beginnen. Diese angezeigten Adressen können nicht für die neue IP-Kamera verwendet werden, die müssen auf dem PoE des NVR adressiert werden.
Der nächste Schritt ist, zu überprüfen, ob der NVR PoE mit Strom versorgt wird.
A. Klicken Sie auf Function Panel
B. Danach Kamera
C. Basic Settings
B. Klicken Sie auf PoE Power Management
C. Jetzt zeigt die Energieverwaltung die aktiven Ports und den Stromverbrauch an
Jetzt, da alle Informationen gesammelt sind und der Power over Internet-Port aktiv ist, können wir die IP-Kamera vorbereiten.
Je nach Marke und Modell gibt es Tools, um die IP-Adresse der Kamera zu ändern, ohne die Konfigurationsseite der Kamera zu öffnen.
In diesem Fall werden wir der IP-Kamera die IP-Adresse 10.151.151.101 zuweisen.
Das Subnetz sollte 255.255.255.0, und das Gateway sollte das des Rekorders 10.151.151.1 sein.
Für dieses Beispiel verwenden wir eine Safire-Kamera der Firma Hik.
Für einige Kameras muss Onvif aktiv und ein Onvif-Benutzer bestehen (fragen Sie Ihren Lieferanten nach Unterstützung)
Beispiel Hik:
A. Öffnen Sie das SADP-Tool, suchen Sie die Kamera und wählen Sie die zu bearbeitende Kamera aus.
B. Stellen Sie sicher, dass DHCP deaktiviert ist, damit Sie die IP-Adresse der Kamera bearbeiten können.
C. Fügen Sie in das Feld IP-Adresse die verfügbare IP-Adresse der Kamera ein. (10.151.151.101 für dieses Beispiel).
D. Die Subnetzmaske und das Gateway (Interne IP-Adresse des NVR 10.151.151.1)
E. Geben Sie das Admin-Passwort ein
F. Klicken Sie auf Ändern, um die Änderungen zu übernehmen.
Verbinden Sie nun die Kamera mit einem der PoE-Anschlüsse des NVR und gehen Sie zurück zur Konfigurationsseite des Rekorders.

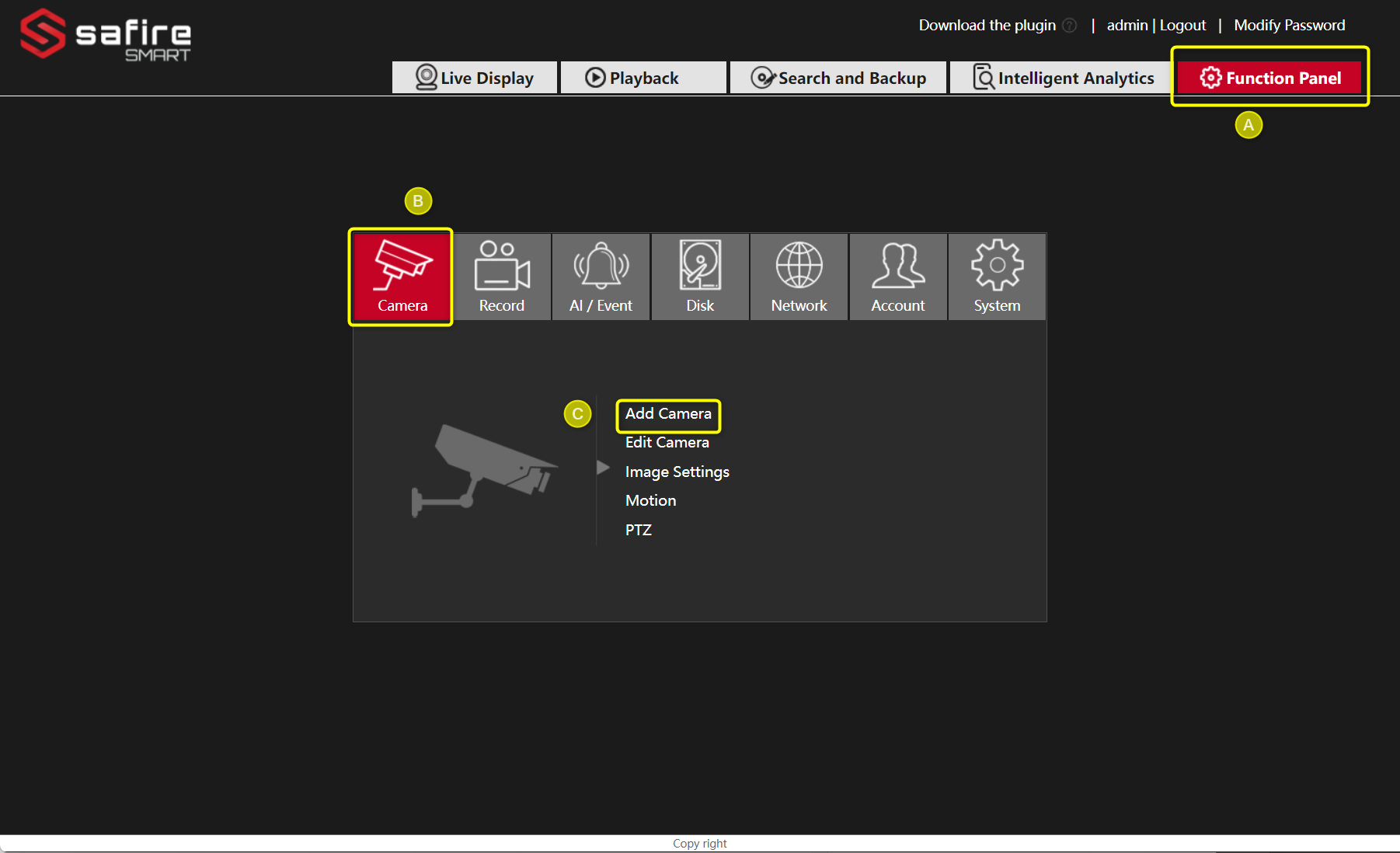

A. Klicken Sie auf Function Panel
B. Danach Kamera
C. Kamera hinzufügen
A. Klicken Sie auf Manuell hinzufügen
B. Einstellen der IP-Adresse der Kamera
C. Die Portnummer sollte 80 sein, wegen des Onvif-Protokoll
D. Wählen Sie das Protokoll (In diesem Beispiel werden die Hikvision Onvif-Einstellungen verwendet)
E. Benutzername
F. Passwort für die Kamera
G. Klicken Sie auf Hinzufügen
H. Klicken Sie in dem Popup-Fenster auf OK.
