Safire Smart - Konfigurationsdecoder

Avatar
SAT Norte Europa
  • Aktualisiert
Folgen

Inhaltsverzeichnis

Erster Zugriff & Anmeldung



Laden Sie das IP-Tool herunter und führen Sie es aus (Anfrage beim Lieferanten). Es scannt das lokale Netzwerk und listet alle gefundenen Decoder mit deren IP-Adresse, HTTP-Port und MAC-Adresse auf.



  1. Starten Sie das IP-Tool und doppelklicken Sie den Decoder-Eintrag – der Browser öffnet sich automatisch.
  2. Akzeptieren Sie die Datenschutzerklärung und wählen Sie die Benutzeroberflächensprache aus.
  3. Aktivieren Sie das Gerät: Standardbenutzername ist admin. Legen Sie ein sicheres Passwort fest (Groß- + Kleinbuchstaben + Zahlen + Sonderzeichen, mind. 8 Zeichen).
  4. Melden Sie sich mit admin und dem soeben erstellten Passwort an.



Videomanagement lokal am Decoder

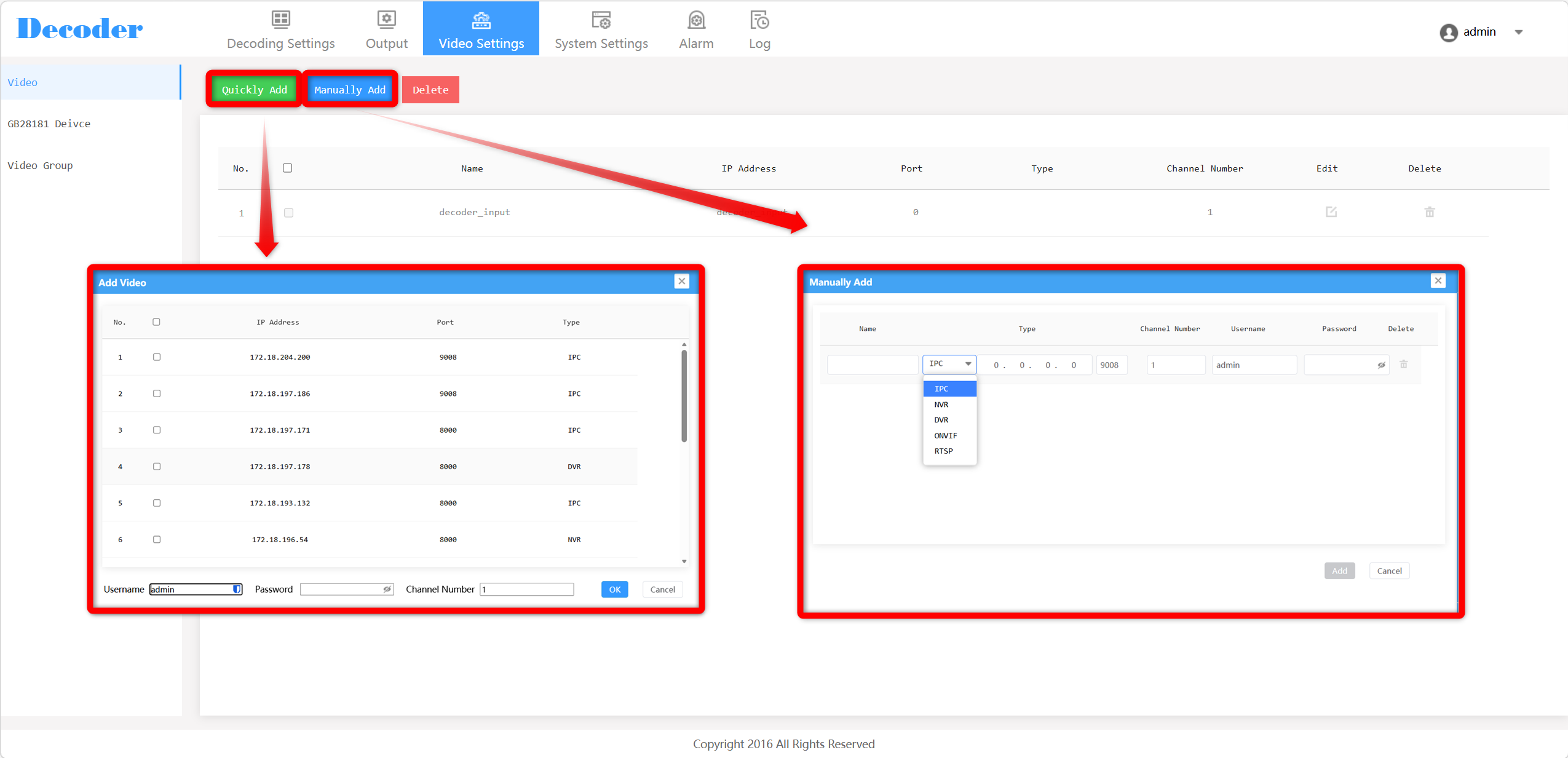

Kameras schnell hinzufügen

Videoeinstellungen > Video > Schnell hinzufügen. Der Decoder scannt das LAN und listet verfügbare Geräte auf. Wählen Sie die gewünschten Kameras, geben Sie Benutzername, Passwort und Kanalnummer ein und klicken Sie auf OK.



Kameras manuell hinzufügen

Videoeinstellungen > Video > Reiter Manuell hinzufügen. Wählen Sie den Typ (IPC / NVR / DVR / ONVIF / RTSP), geben Sie IP, Port, Kanal und Anmeldedaten ein. Klicken Sie auf das Testsymbol, um die Verbindung zu überprüfen, dann auf Hinzufügen. Maximal 2048 Geräte unterstützt.

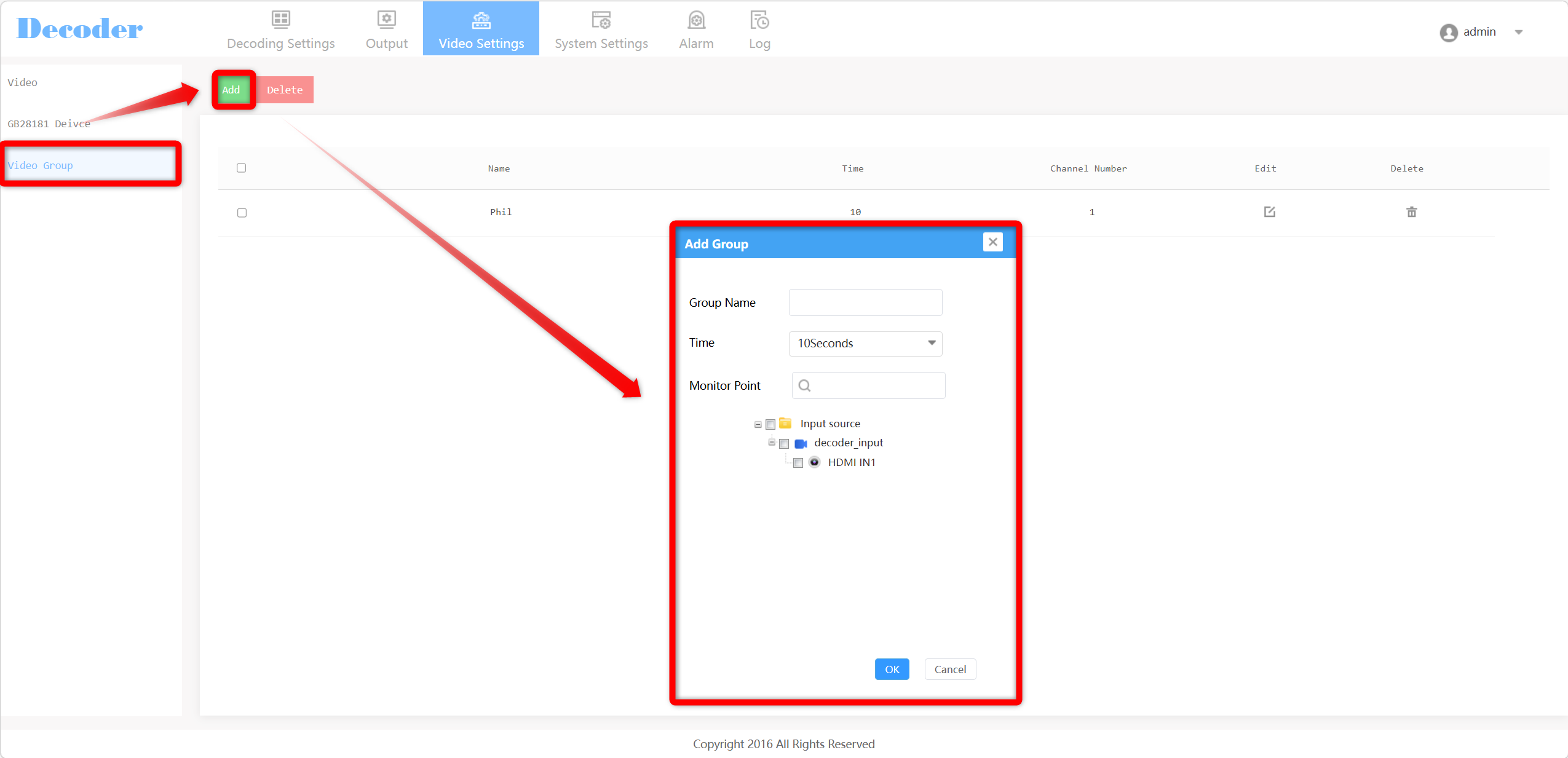

Kameragruppen für Tour-/Sequenzanzeige erstellen

Videoeinstellungen > Videogruppe > Hinzufügen. Geben Sie einen Gruppennamen ein, legen Sie die Verweildauer fest (z.B. 10 Sekunden), wählen Sie die einzubindenden Kameras aus und klicken Sie auf OK. Maximal 128 Gruppen unterstützt.





Kameras Monitor-Ausgängen zuweisen

Ausgangseinstellungen > Ausgang. Ziehen Sie den gewünschten HDMI-Ausgang aus der Liste rechts auf den entsprechenden Fensterslot im Layout, um ihn zu binden.





Split-Modi

1 / 4 / 9 / 16 / 25 / 36 / 64-Kanal-Anzeigemodi sind verfügbar.

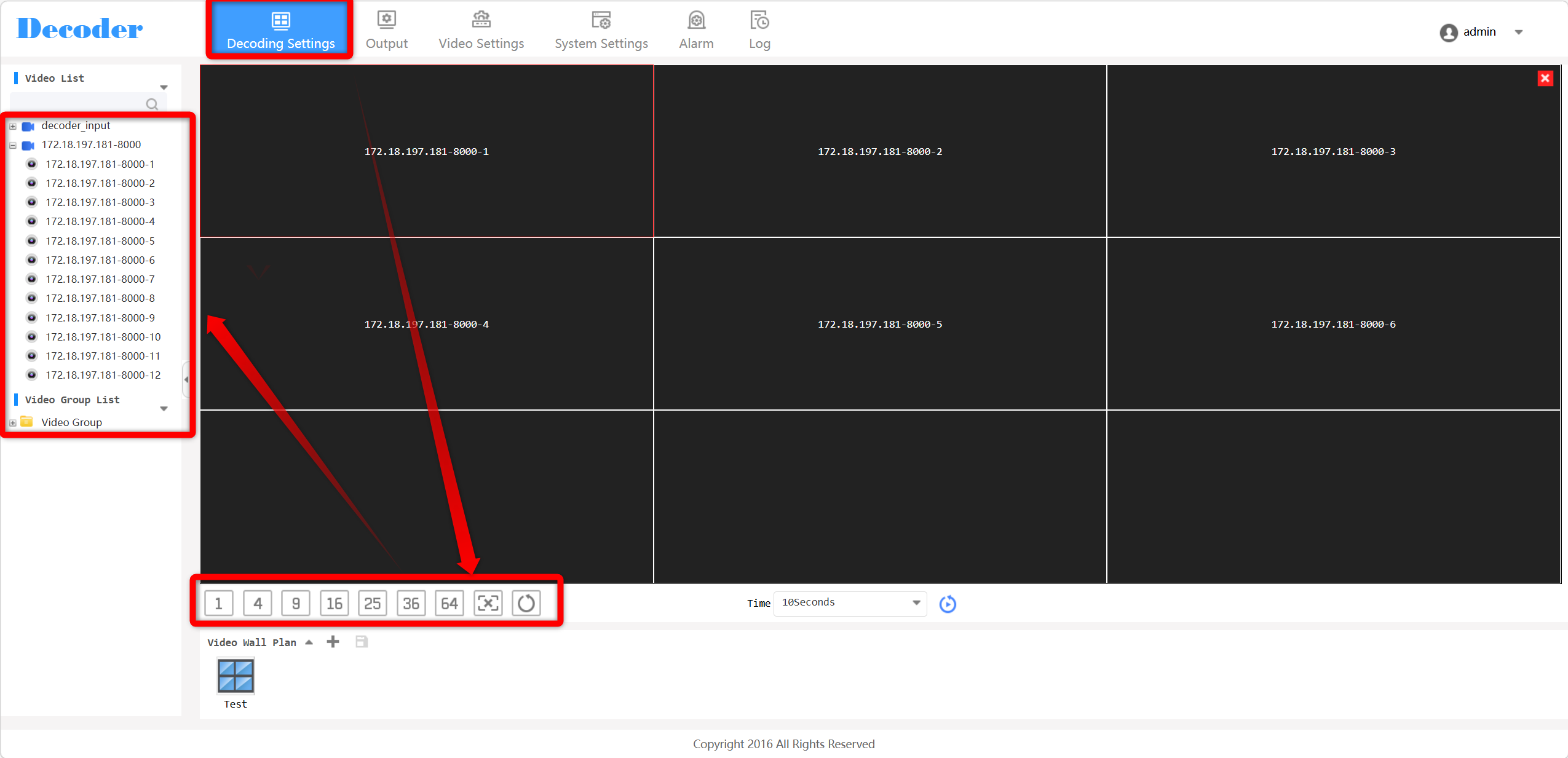

Decodierung auf einem bestimmten Ausgang starten

Drei Methoden stehen in den Decodierungseinstellungen zur Verfügung:

  • Fenster zeichnen (Rechtsklick + Ziehen im Ausgangsbereich) und dann eine Kamera aus der Videoliste hineinziehen.
  • Einen Split-Modus auswählen und den NVR-/Geräteknoten direkt ziehen, um alle Fenster automatisch zu füllen.
  • Einen Split-Modus auswählen, Strg gedrückt halten, um mehrere Kanäle desselben Geräts auszuwählen, und diese dann in das Fenster ziehen.

Konfiguration des Decoders für eine Multi-Screen-Videowand
  1. Diese Einheit als Master festlegen: Systemeinstellungen > Basis > Modus > Master.
  2. Zugehörigkeitseinstellungen > Aktualisieren > Slave-Decoder mit + hinzufügen.

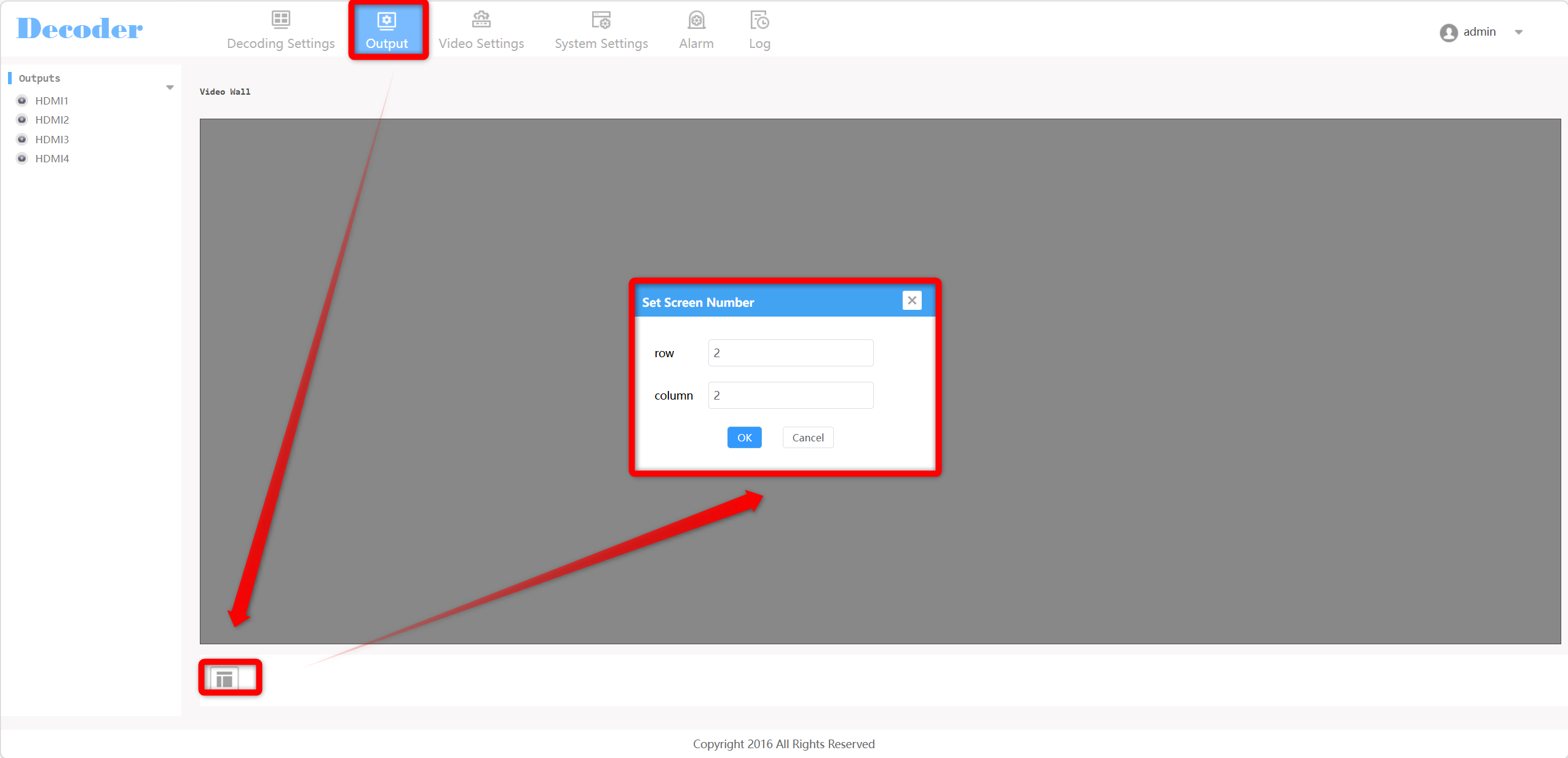

  3. In den Ausgangseinstellungen auf das Raster-Symbol klicken, um das Zeilen-/Spaltenlayout (max. 10x10) einzustellen.



Hinweis: Maximal 63 Slave-Decoder pro Master. Gesamt verwaltbare Decoder: 64.



Monitorauflösung

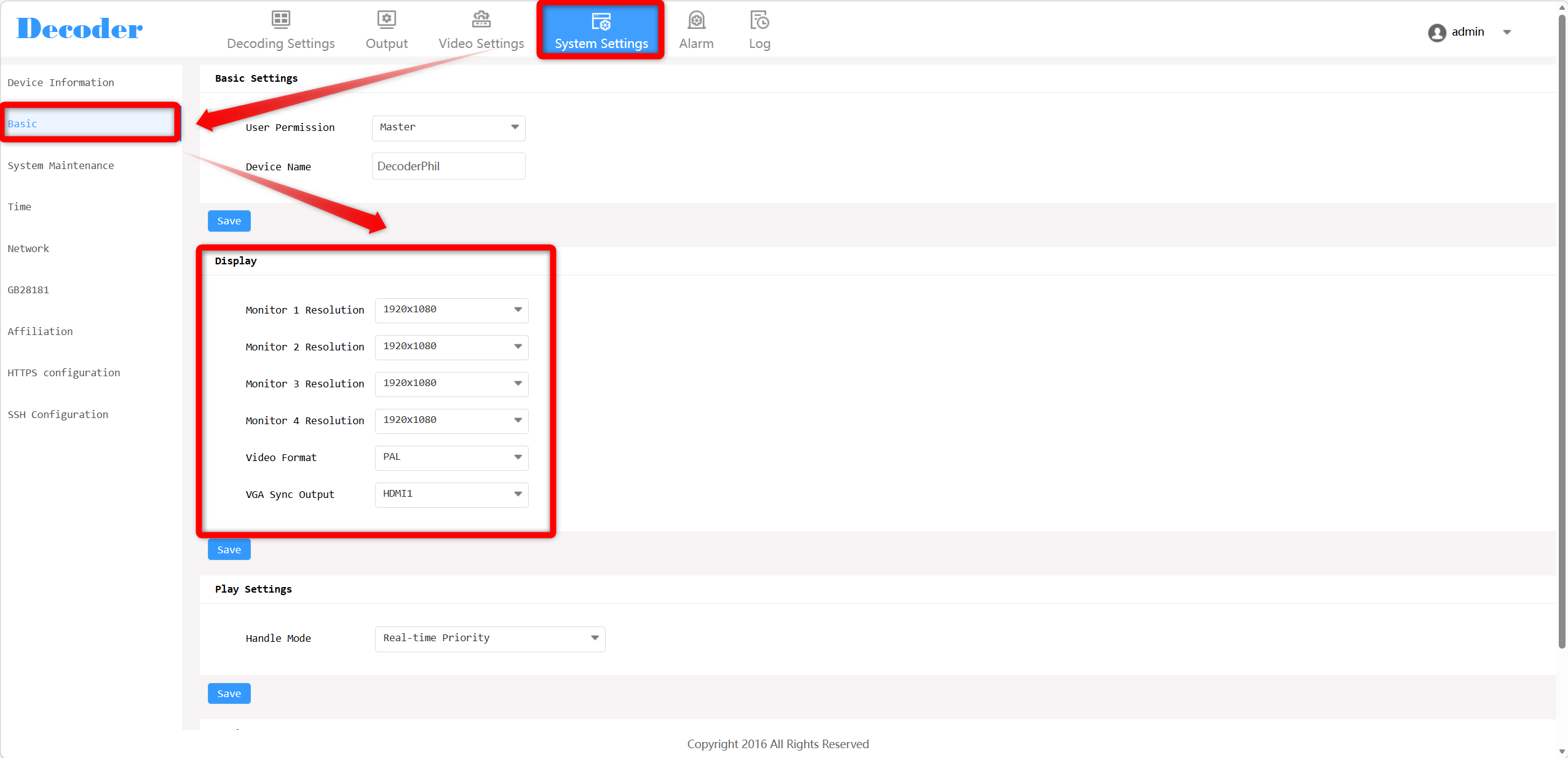

Systemeinstellungen > Basis > Monitor 1/2/3/4 Auflösung. Wählen Sie die passende Auflösung für jeden angeschlossenen Bildschirm.

Hinweis: HDMI1 unterstützt bis zu 8K (7680x4320). Wenn HDMI1 auf 8K eingestellt ist, wird HDMI2 deaktiviert. HDMI1, 2 und 3 unterstützen 4K.



Maximale Decodierkapazität
Auflösung Max. Kanäle
16 MP 4 CH @ 30fps
8 MP (4K) 8 CH @ 30fps
5 MP 12 CH @ 30fps
3 MP 20 CH @ 30fps
1080P 32 CH @ 30fps


Plattformintegration Safire Smart VMS



Modus für Plattformintegration

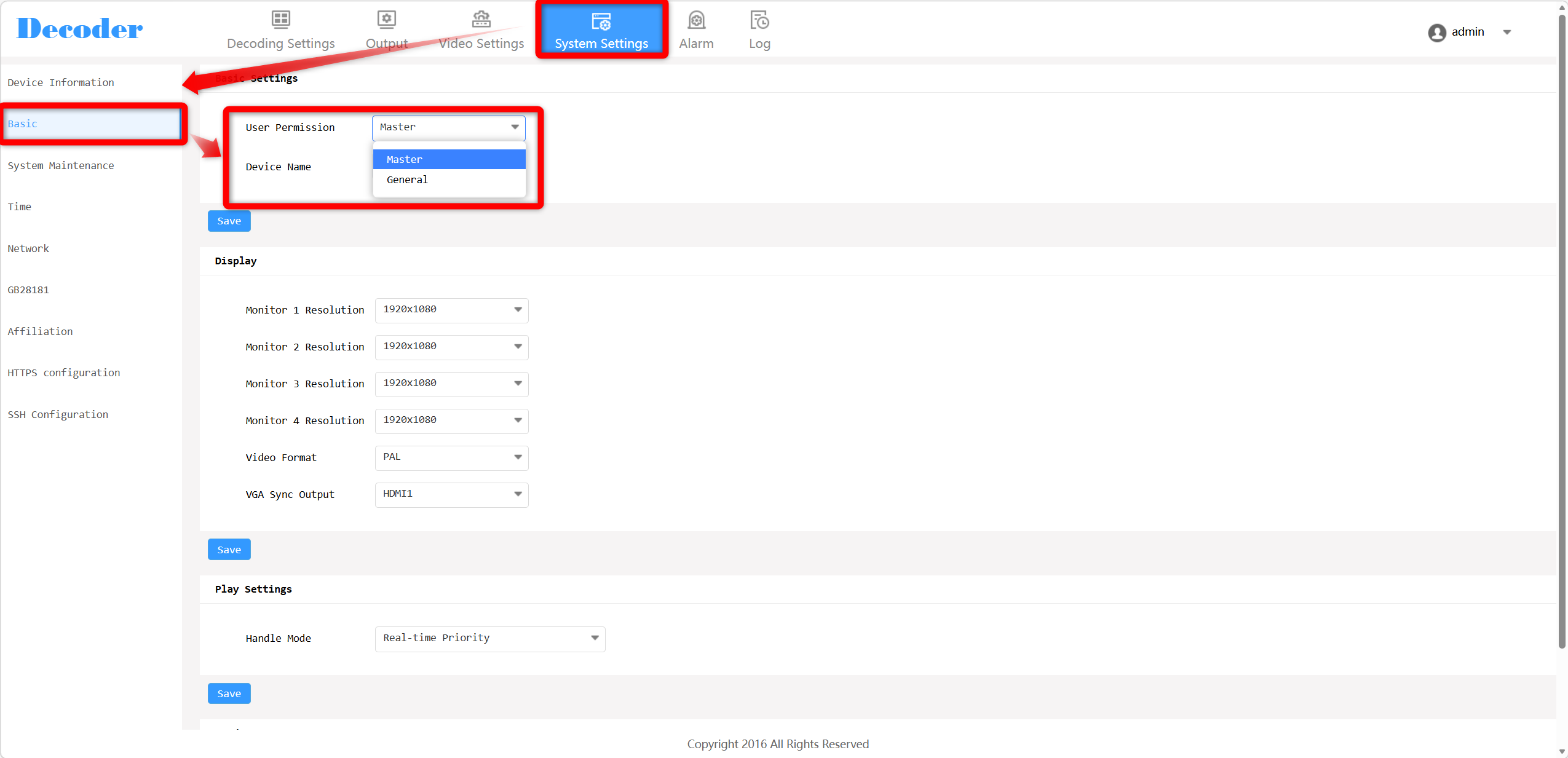

Der Decoder muss auf Master-Modus eingestellt sein: Systemeinstellungen > Basis > Modus > Master.

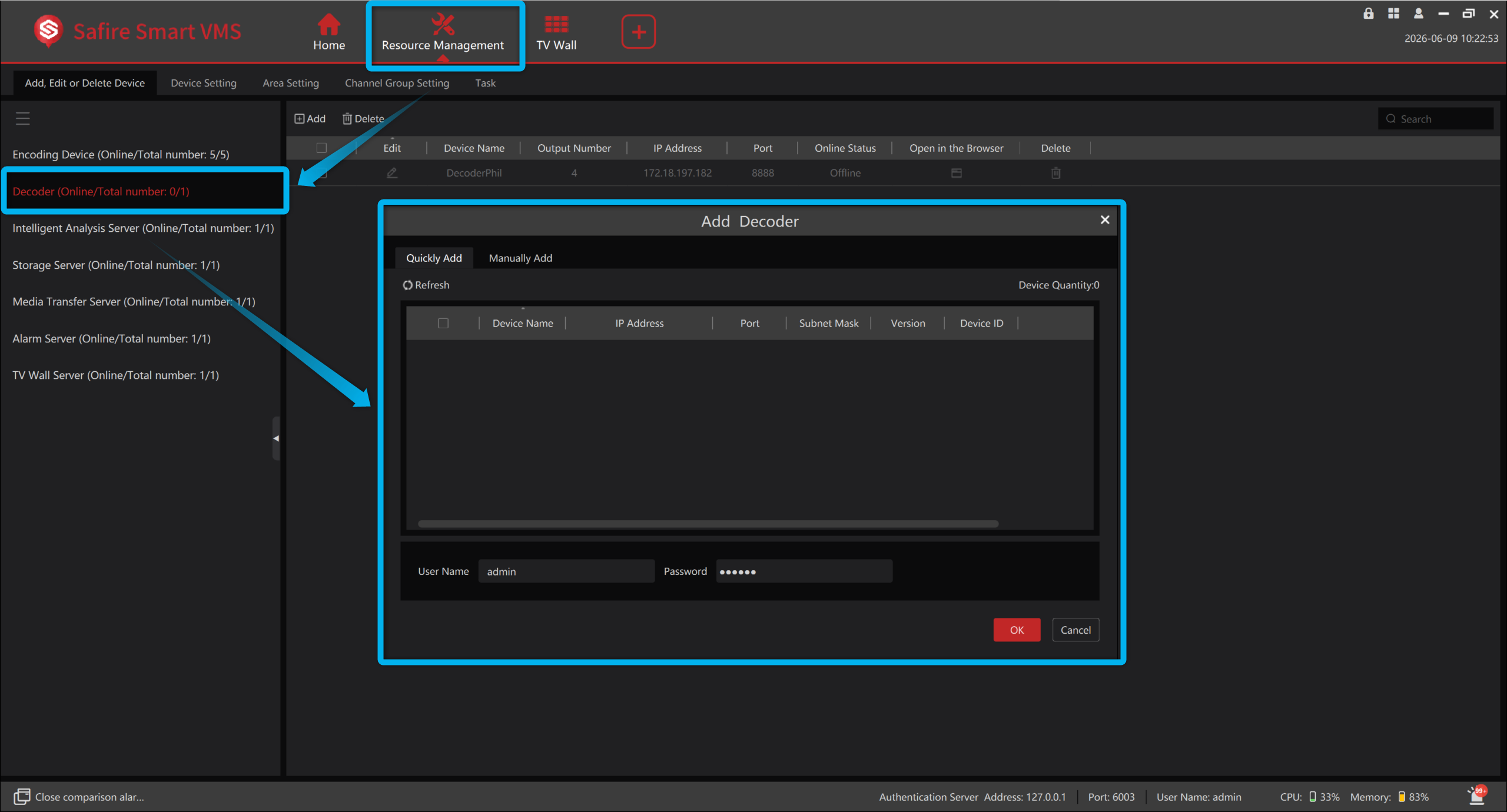

Wie füge ich den Decoder der Safire Smart VMS-Plattform hinzu?
  1. Stellen Sie den Decoder auf Master-Modus.
  2. Konfigurieren Sie das Netzwerk (IP muss im gleichen Subnetz wie der VMS-Server sein; Standard-Datenport: 8888).
  3. In VMS: Gerät hinzufügen > Decoder auswählen > Schnell hinzufügen oder Manuell hinzufügen > IP und Port eingeben.
  4. TV-Wand-Verwaltung > TV-Wand hinzufügen > Decoder binden > Online-Status überprüfen.

Hinweis: Solange der Decoder nicht an eine TV-Wand gebunden ist, wird er als offline angezeigt.




TV-Wand-Konfiguration Safire Smart

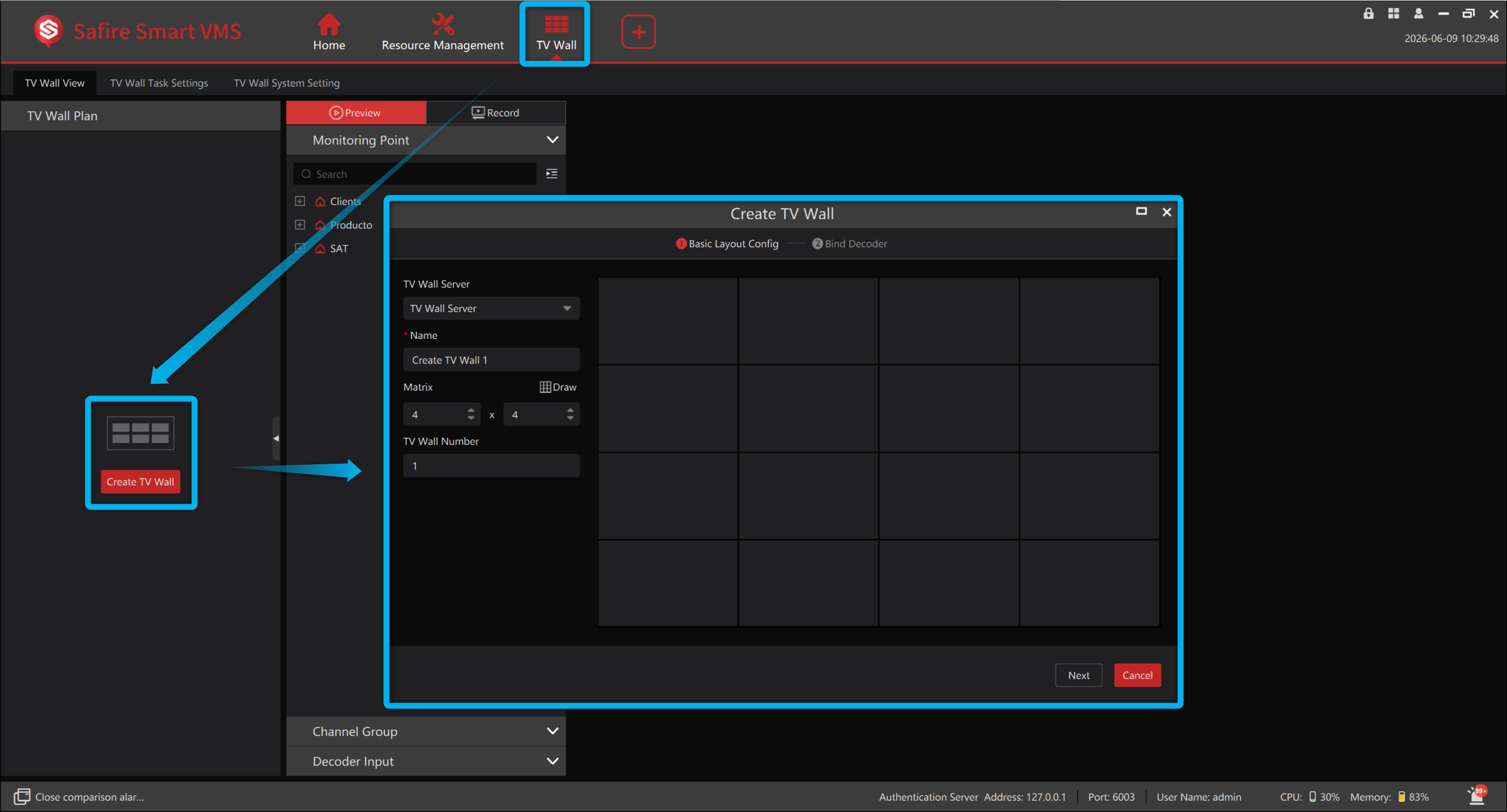

TV-Wand erstellen
  1. Gehen Sie zu Startseite > TV-Wand-Verwaltung > TV-Wand bearbeiten.
  2. Wählen Sie einen TV-Wand-Server aus und klicken Sie auf die Erstellen-Schaltfläche.
  3. Legen Sie den Namen der TV-Wand, die Anzeigematrix und die TV-Wand-Nummer fest.
  4. Klicken Sie auf [Zeichnen], um das Layout manuell zu erstellen.

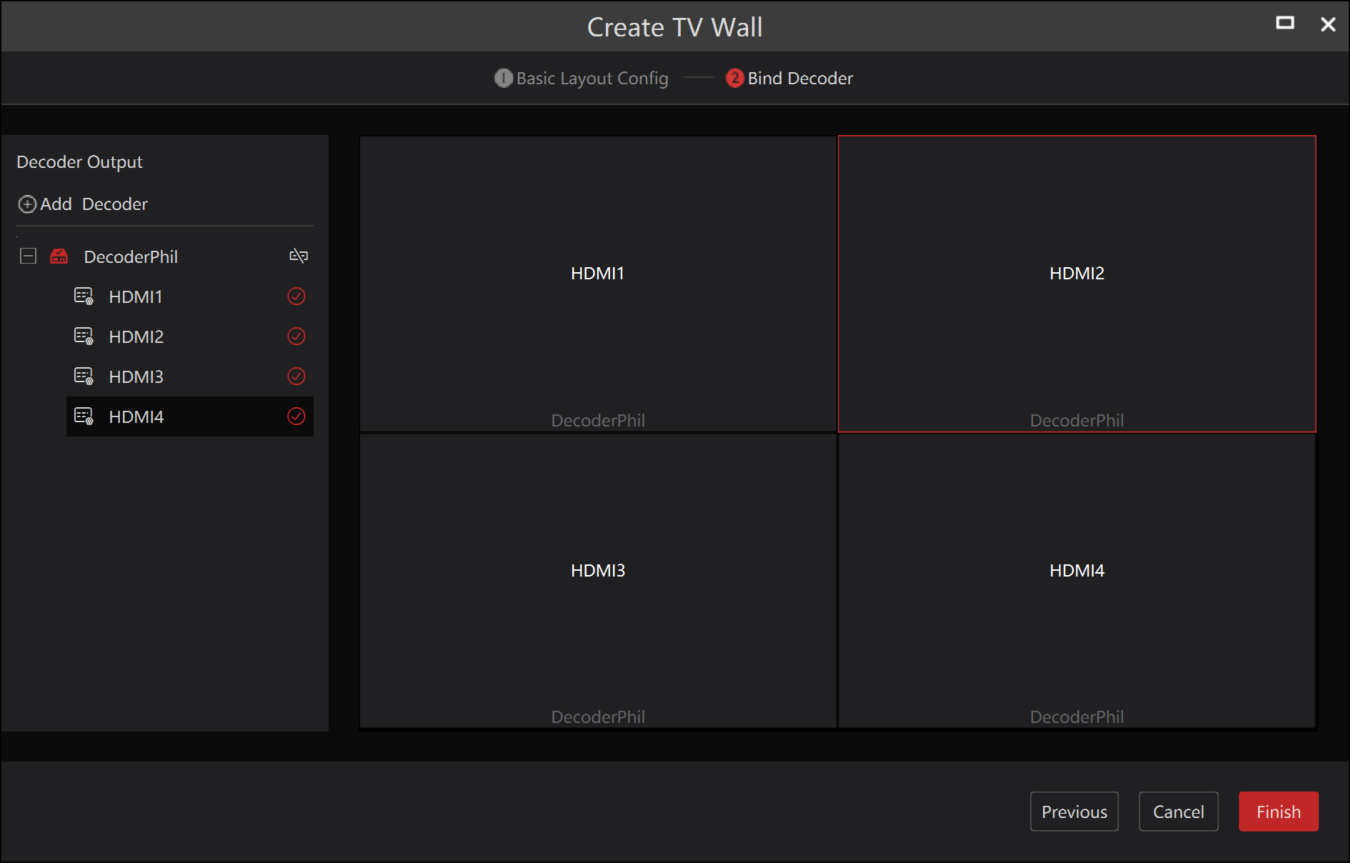

Decoder und Ausgänge an eine TV-Wand binden
  1. Klicken Sie auf [Weiter], um die Decoder-Bindungsoberfläche zu öffnen.
  2. Klicken Sie auf + neben einem Decoder in der linken Liste, um ihn zu binden.
  3. Wenn keine Decoder angezeigt werden, klicken Sie auf den Shortcut-Link, um zur Decoder-Hinzufügen-Oberfläche zu springen und fügen Sie zunächst einen hinzu.
  4. Warten Sie einige Sekunden für die Verbindung – Ausgänge erscheinen unter dem Decoder-Namen, sobald verbunden.
  5. Ziehen Sie einen Ausgang in einen Fensterslot, um ihn zu binden.
  6. Klicken Sie auf [Fertigstellen], um zu speichern.

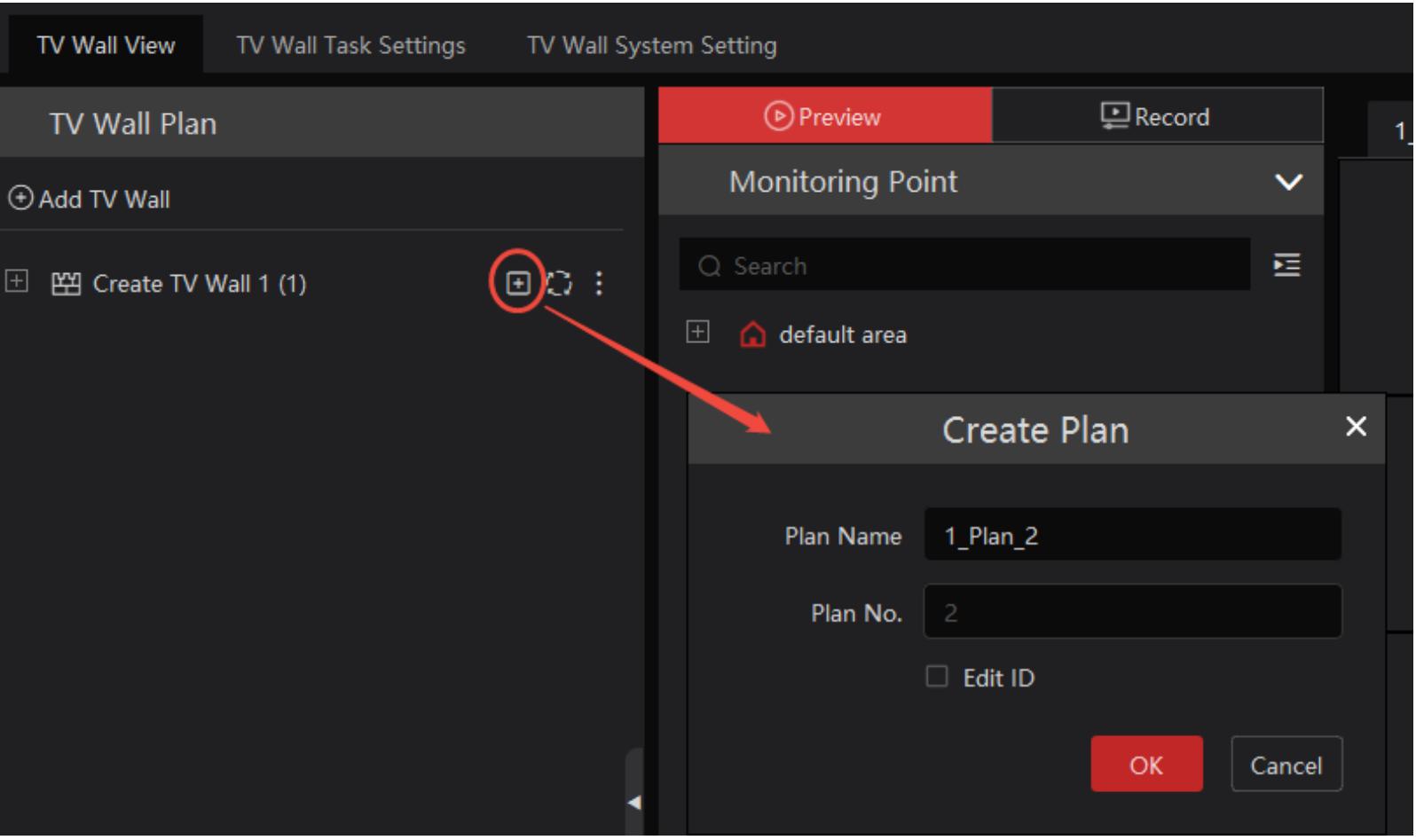

TV-Wand-Plan erstellen

Klicken Sie neben dem TV-Wand-Namen oder auf [Plan erstellen], um einen neuen Plan für die erstellte TV-Wand anzulegen.

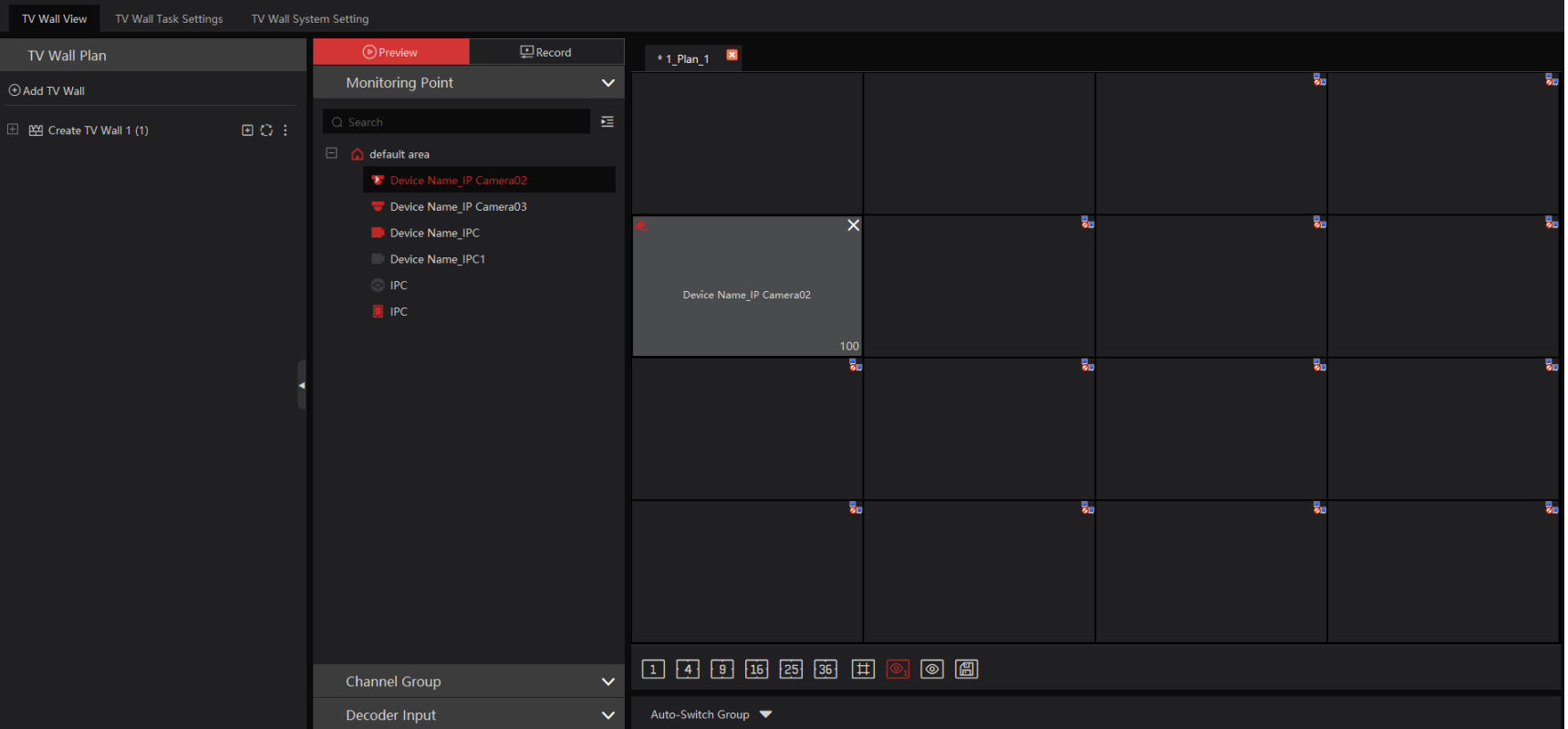

Decodierplan auf der TV-Wand konfigurieren und anzeigen
  1. Doppelklicken Sie auf einen Plan-Namen, um ihn im linken Fenster zu laden.
  2. Ziehen Sie Überwachungspunkte in die entsprechenden Fenster, um die Decodierung zu starten.
  3. Klicken Sie auf Speichern, um den Plan zu sichern.

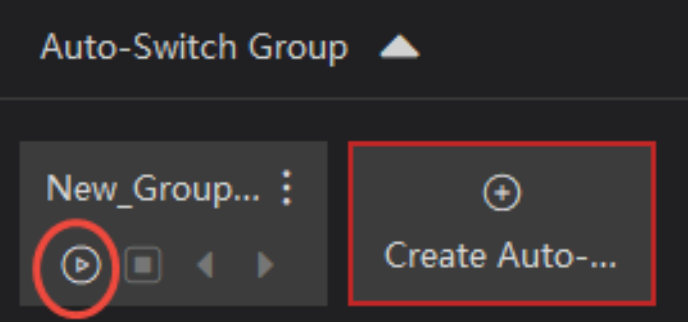

Auto-Switch-Gruppe

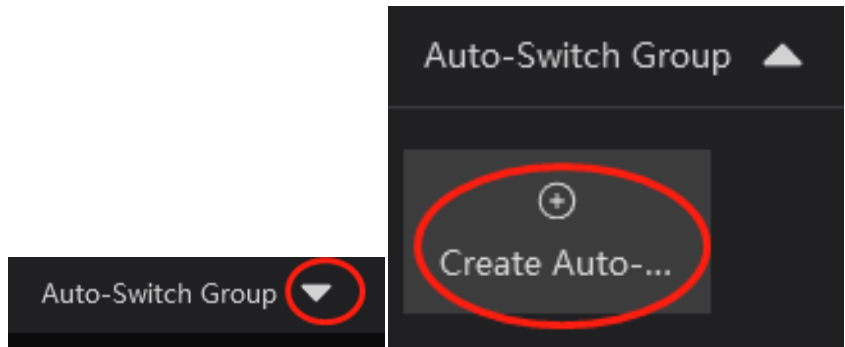

Klicken Sie unter dem Bildschirm auf Auto-Switch-Gruppe und dann auf Erstellen, um eine Auto-Switch-Gruppe anzulegen.

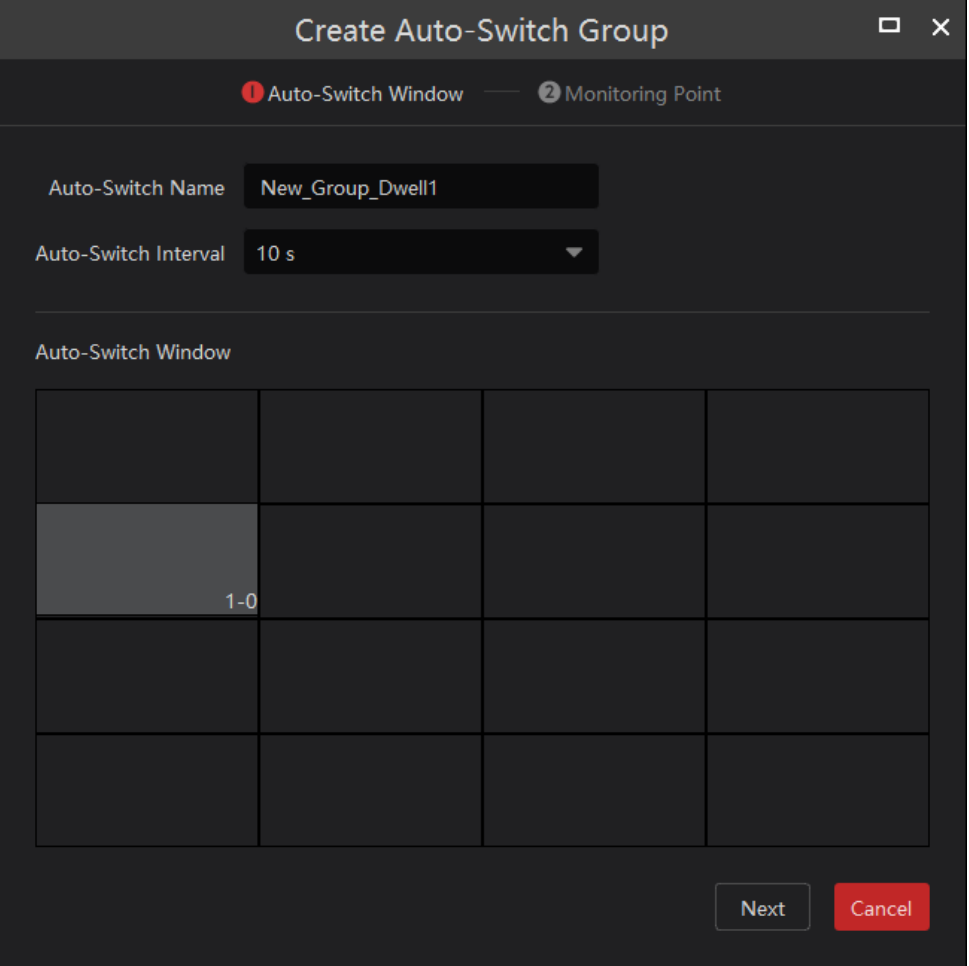

Wählen Sie „Auto-Switch-Fenster“, um die Fenstergruppe auszuwählen.

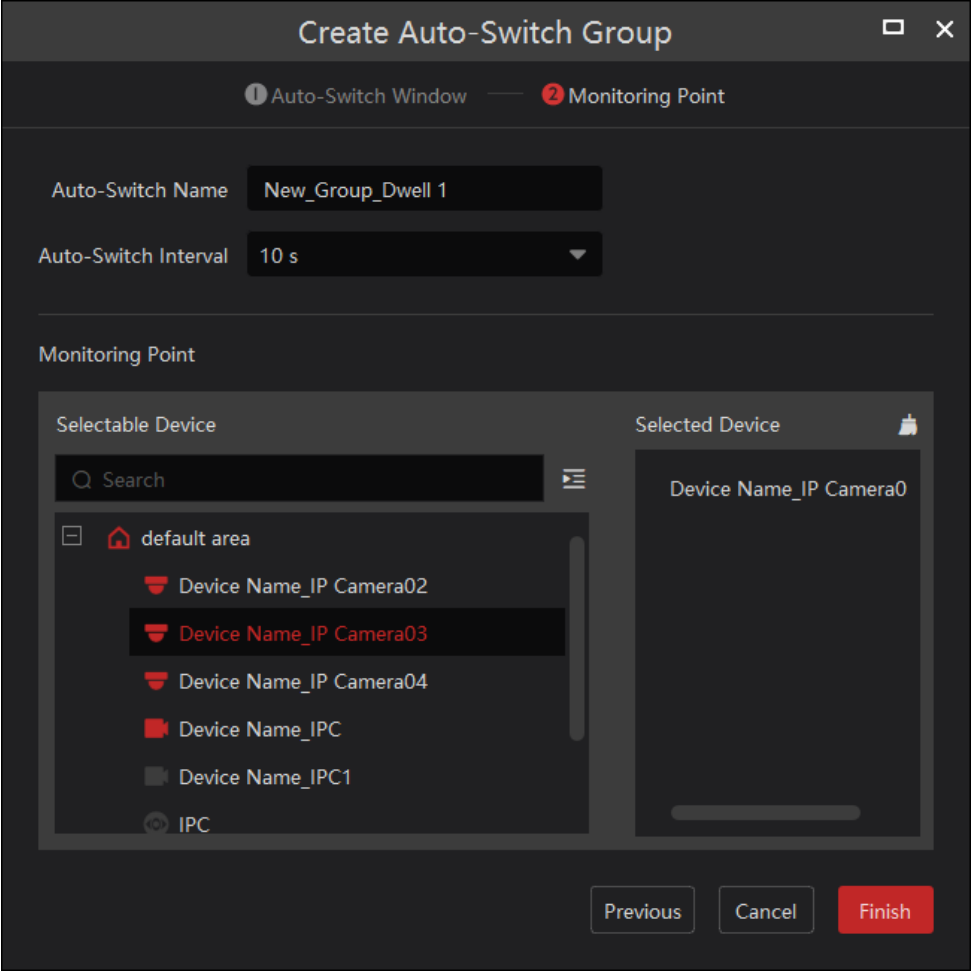

Klicken Sie auf [Weiter], um die Auto-Switch-Kanalgruppe auszuwählen

Geben Sie den Namen der Auto-Switch-Gruppe, die Verweildauer und Ausführung des Auto-Switch ein.
