Die Safire Smart Decoder haben ab Werk die IP 192.168.0.201, daher ist der erste Schritt, den PC in denselben Bereich zu bringen, um auf die Weboberfläche zugreifen und das Passwort sowie die gewünschte IP einstellen zu können.

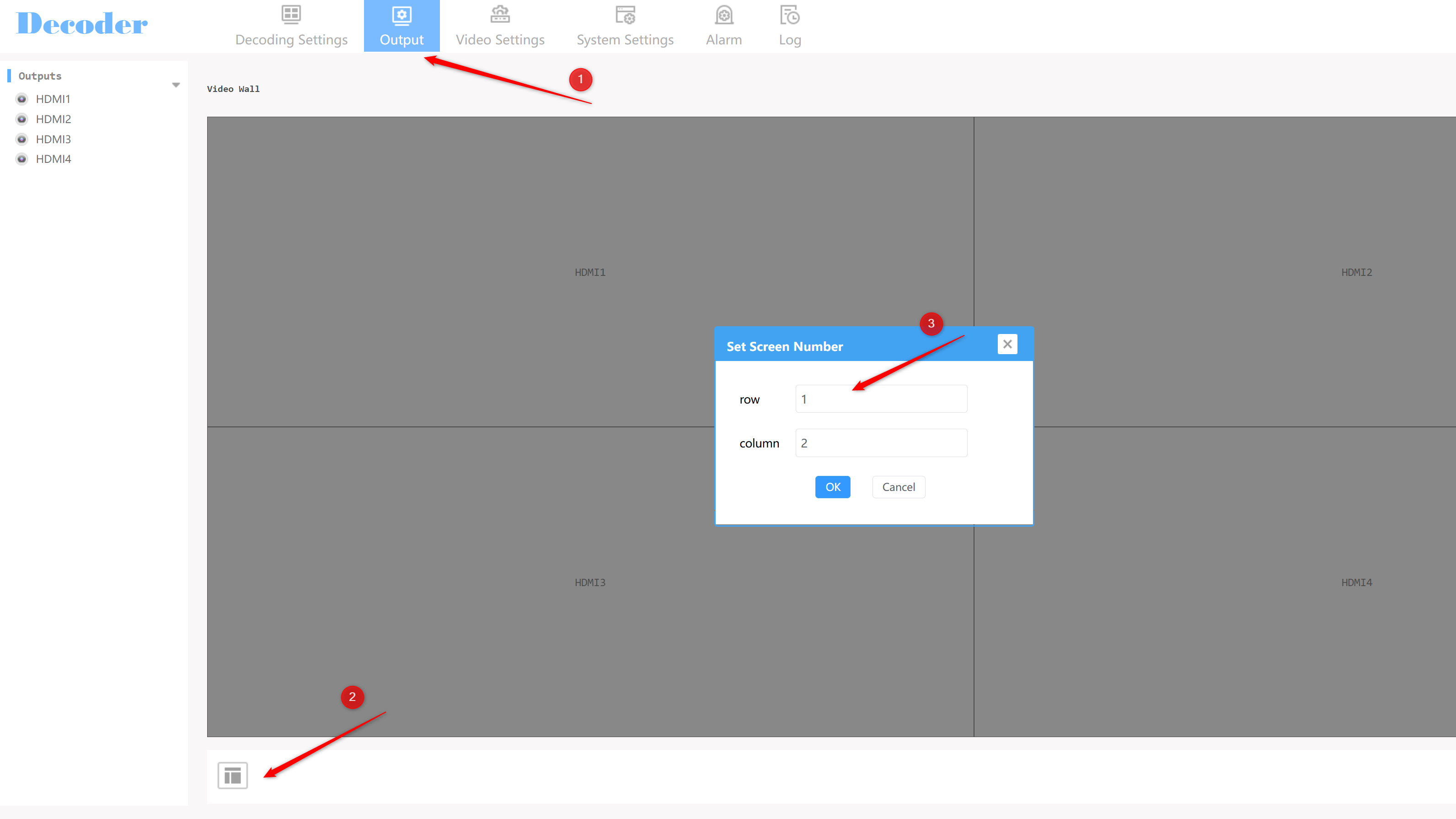

- Der erste Schritt besteht darin, festzulegen, wie die HDMI-Ausgänge aufgeteilt werden, in welchen Spalten und Reihen und die Positionen jedes einzelnen:

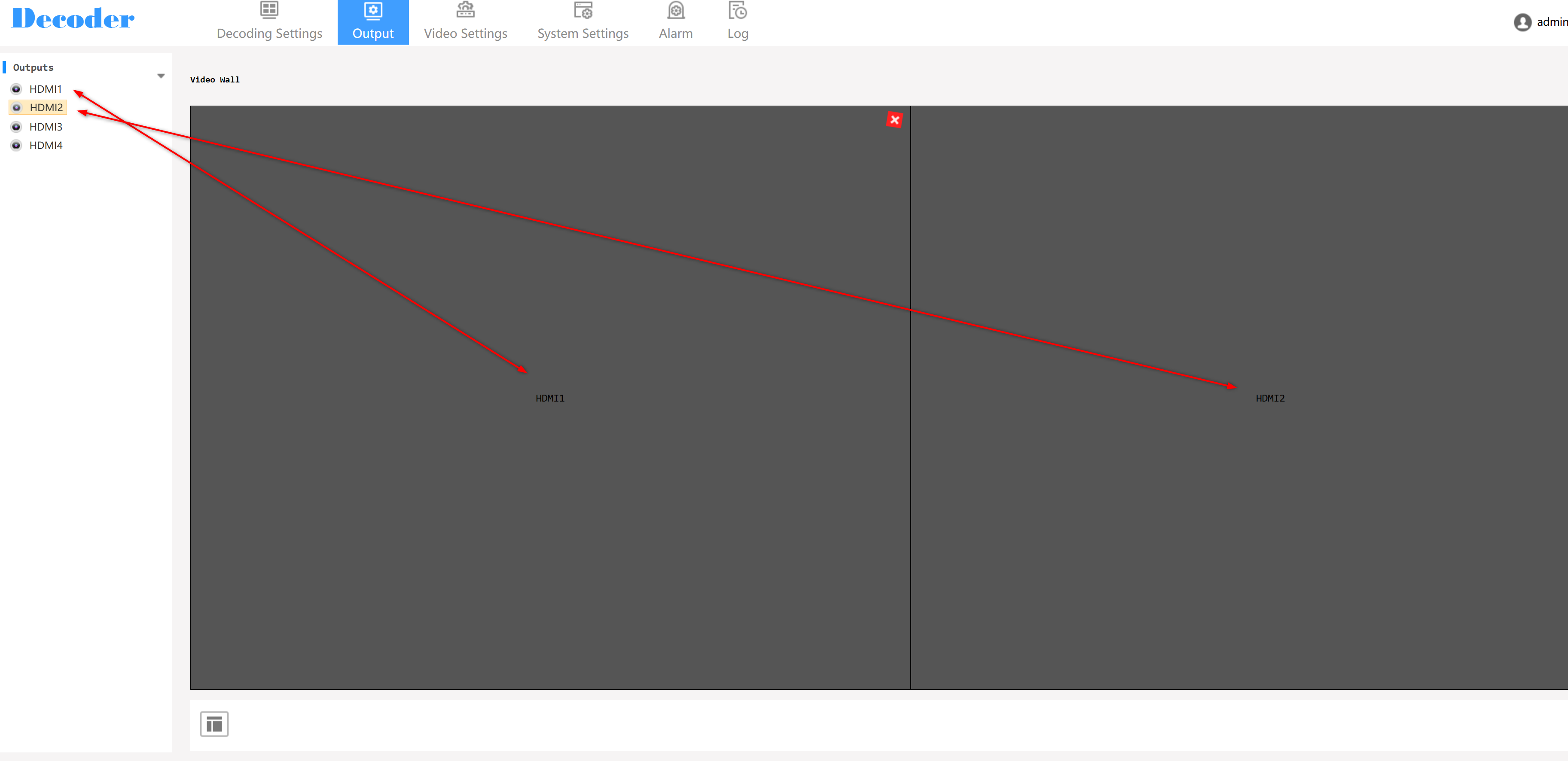

- Durch Ziehen der HDMI-Ausgänge in jedes der Fenster der Videowand wird jeder an der passenden Position platziert.

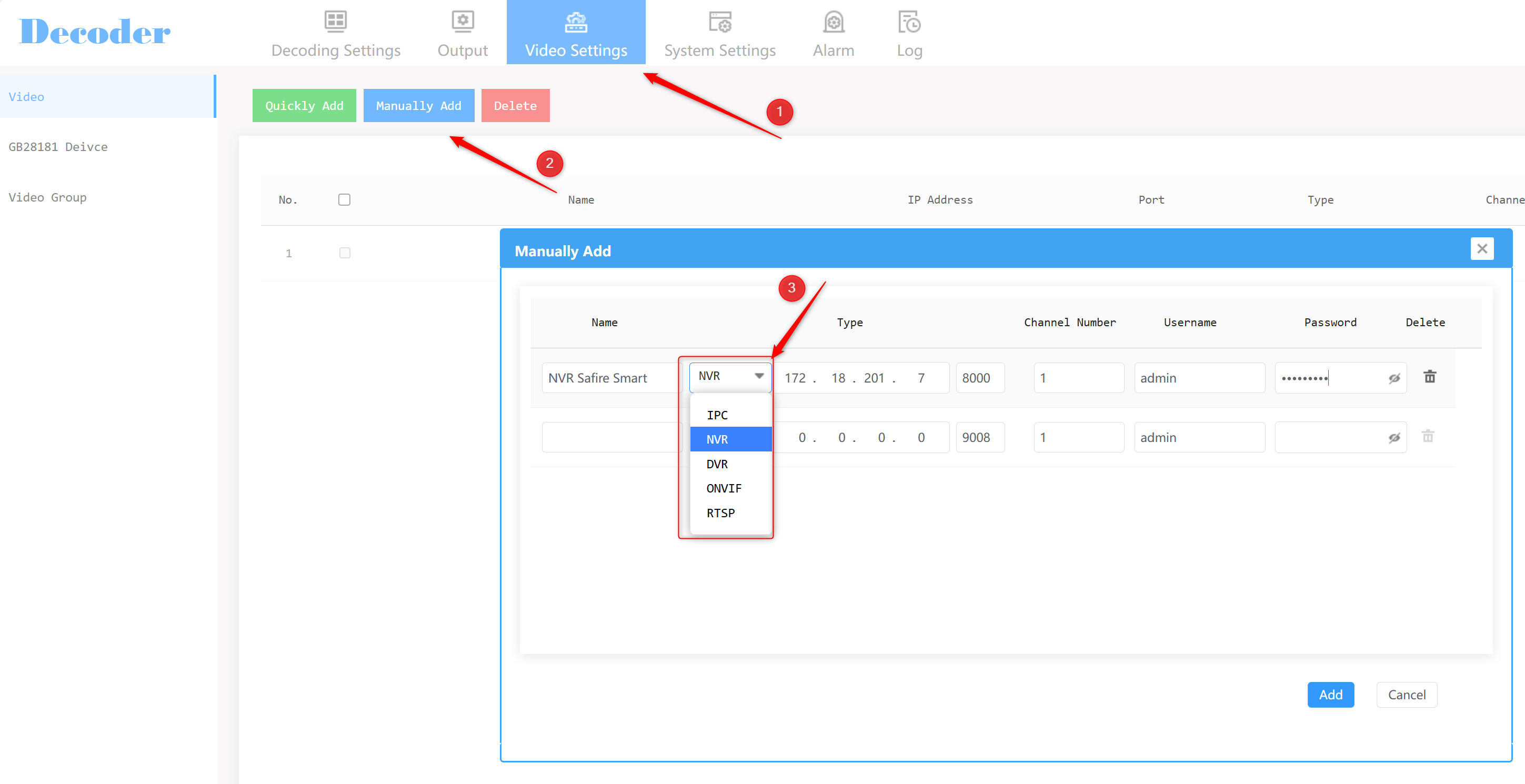

- Kameras oder Recorder werden hinzugefügt, indem angegeben wird, was hinzugefügt wird: IPC, NVR, Onvif-Kamera... Wenn ein NVR hinzugefügt wird, muss die Anzahl der Kanäle angegeben werden. Der Kommunikationsport für Safire Smart Kameras und Recorder ist der Server-Port, standardmäßig 8000.

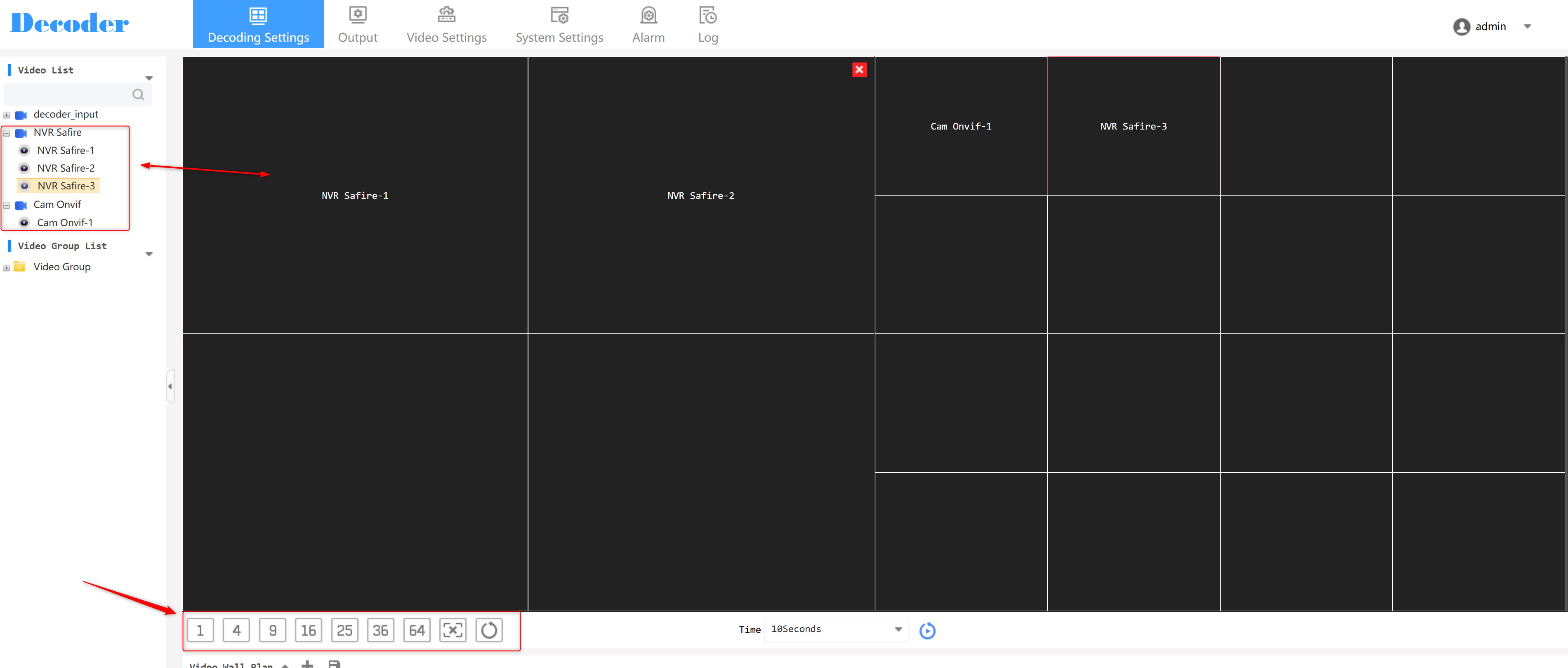

- Sobald die gewünschten Geräte hinzugefügt sind, werden im Abschnitt Decoding Settings die Quadranten für jeden der im Videowall konfigurierten HDMI-Ausgänge festgelegt und die Kameras per Drag & Drop auf die gewünschten Positionen gezogen.

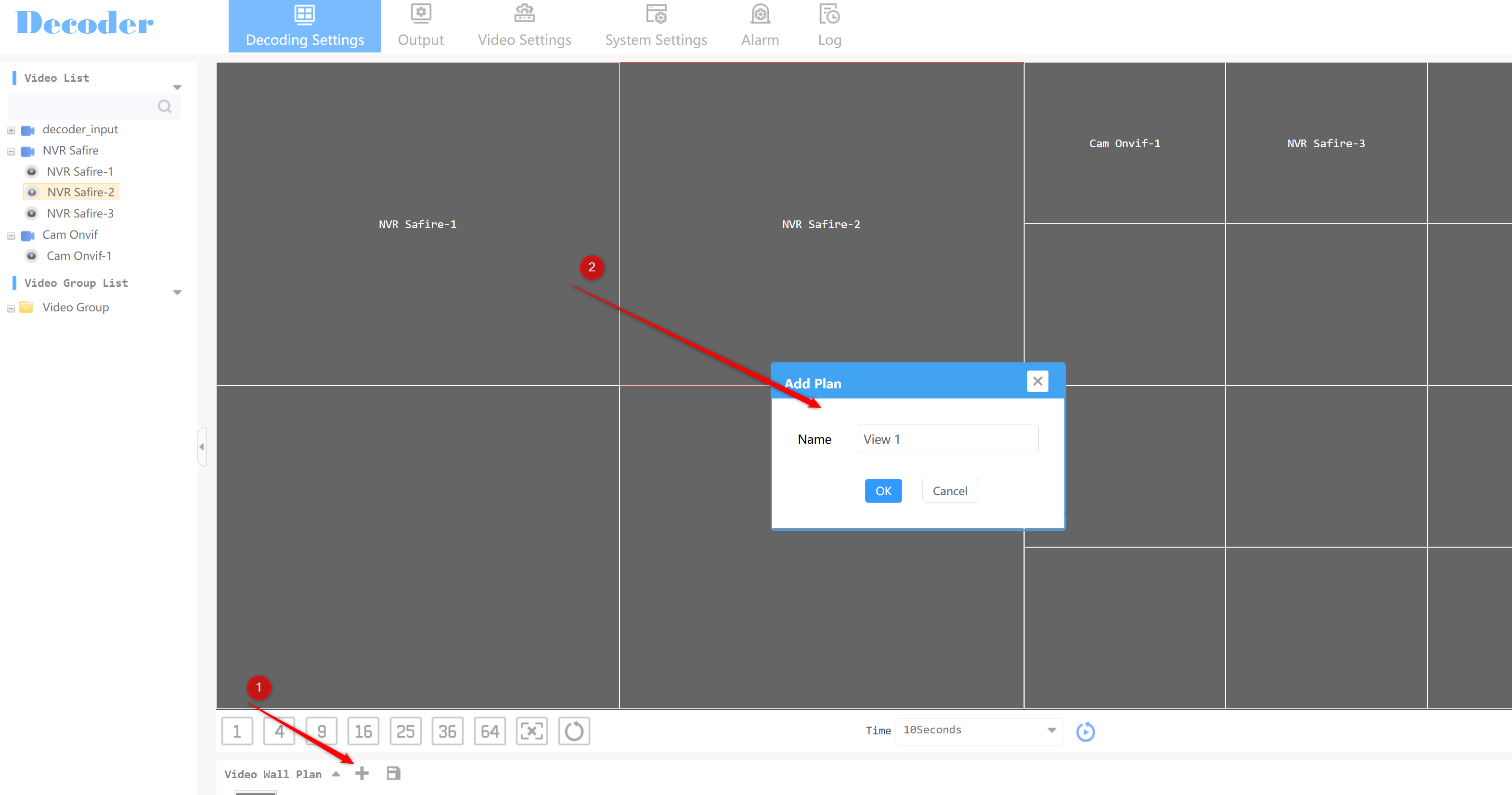

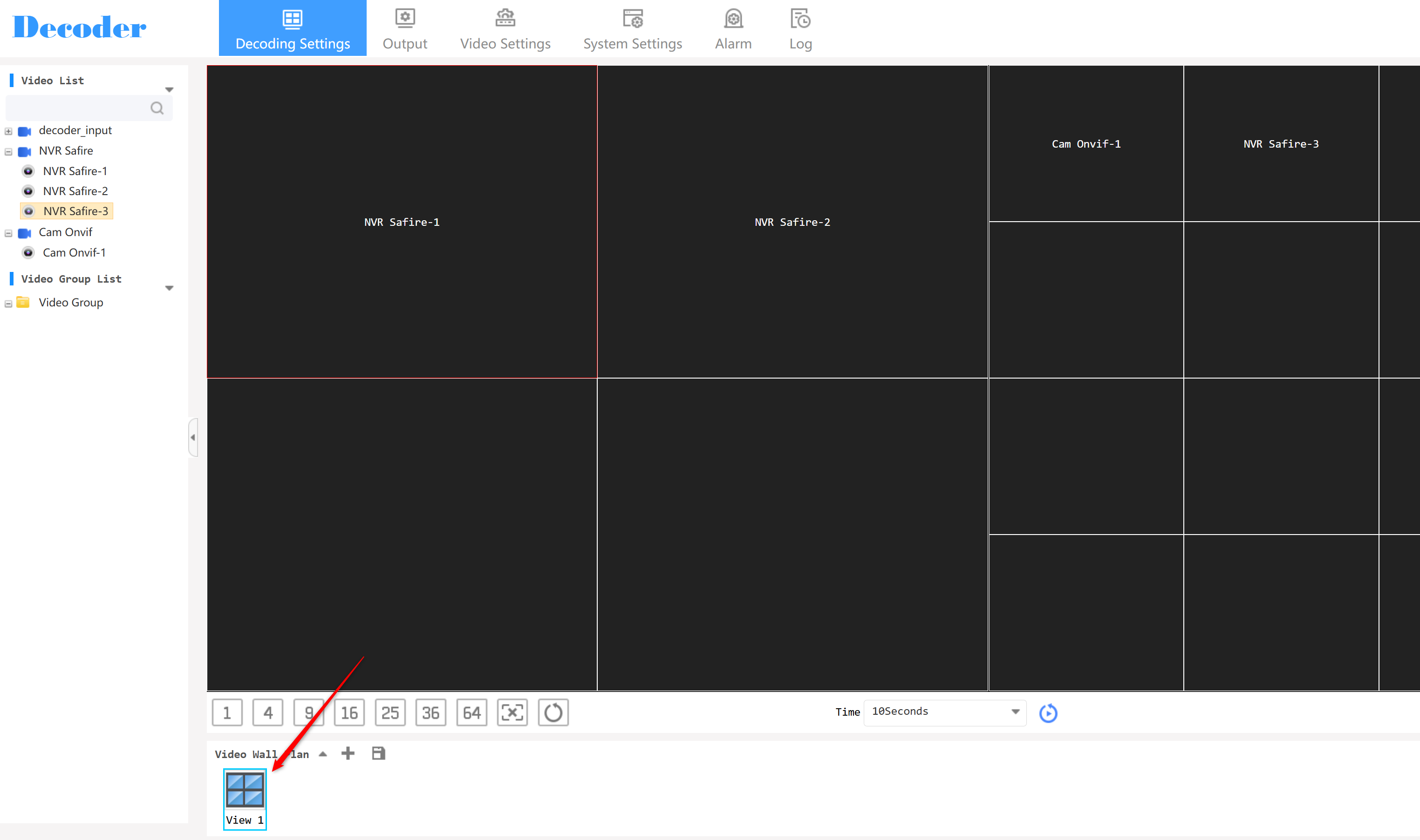

- Die konfigurierten Ansichten können gespeichert werden, sodass sie später einfach ausgeführt werden können.
Wenn alle Fenster geschlossen oder die Kameras verschoben werden, werden beim Ausführen dieser Ansicht die Kameras an den in der Ansicht festgelegten Positionen angezeigt.

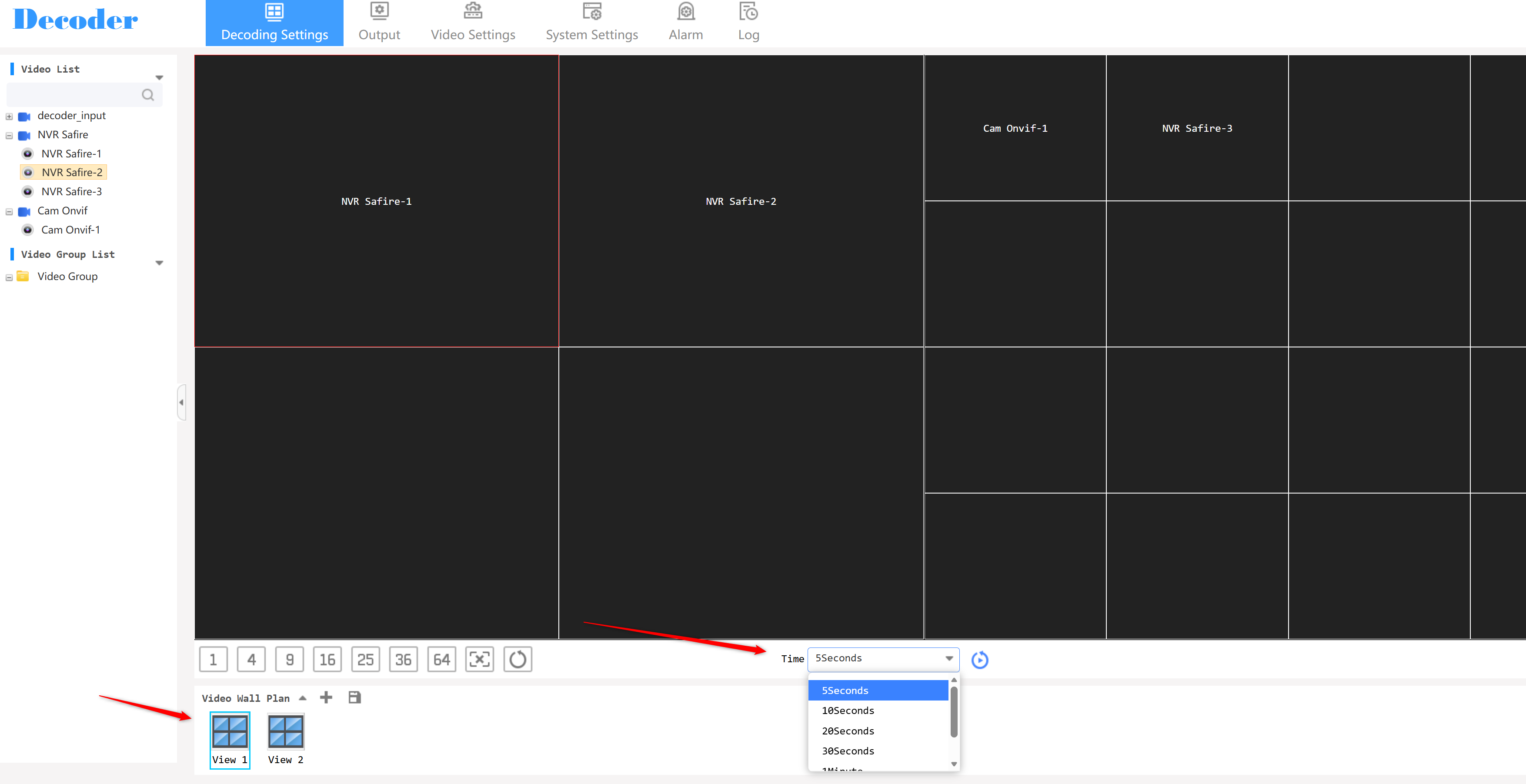

- Wenn mehrere Ansichten gespeichert sind, kann zwischen ihnen alle X Sekunden gewechselt werden, indem einfach die Zeit ausgewählt und auf Play gedrückt wird.

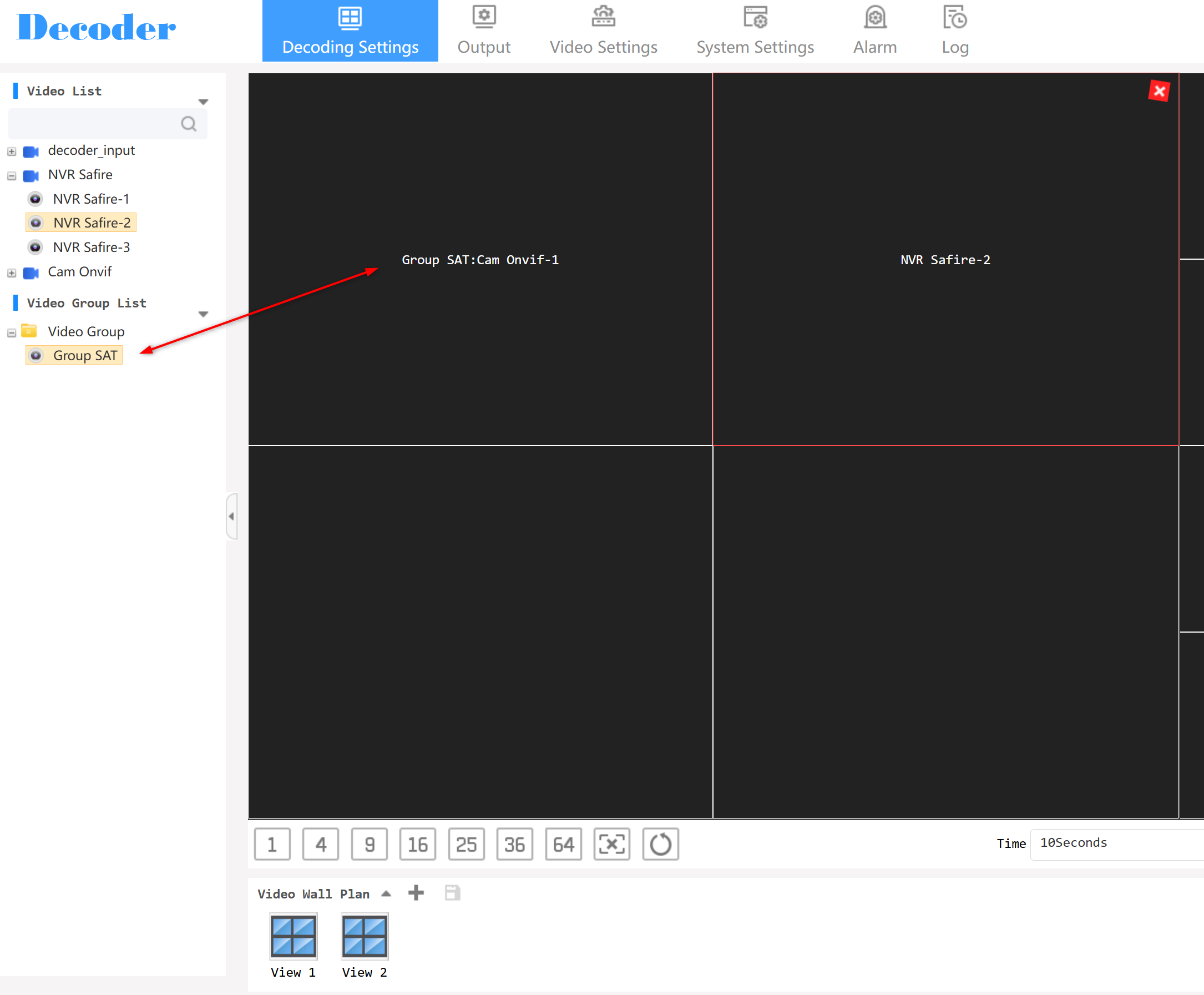

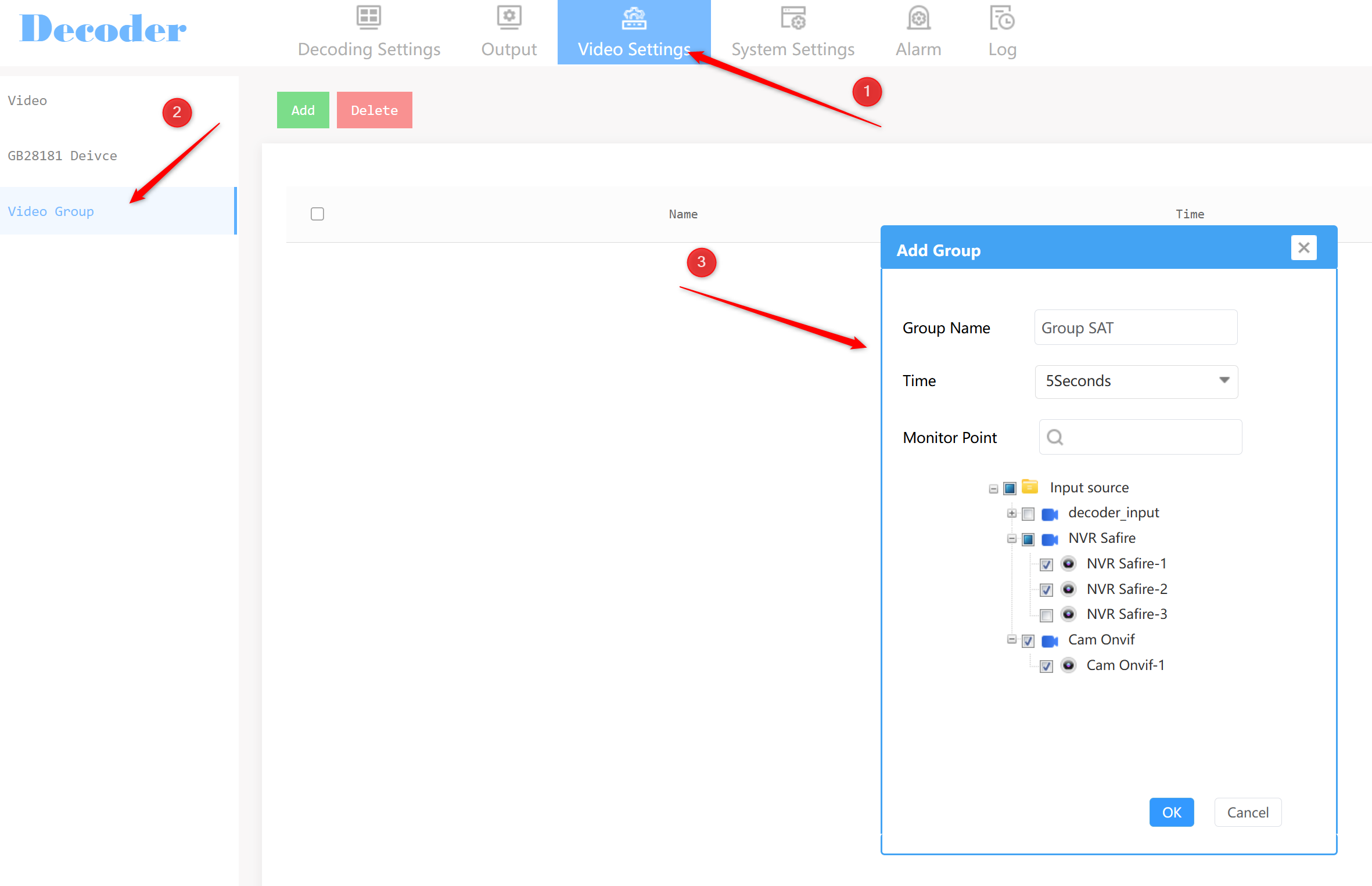

- Es können auch Kameragruppen erstellt werden, damit beim Ausführen auf einem der Quadranten der Videowand alle X Sekunden zwischen den Kameras gewechselt wird. Das heißt, wenn in dieser Gruppe 3 Kameras ausgewählt sind und die Gruppe in einem Quadranten des Videowalls ausgeführt wird, werden diese 3 Kameras in diesem Quadranten nacheinander angezeigt.
Integration mit der Safire Smart VMS Plattform

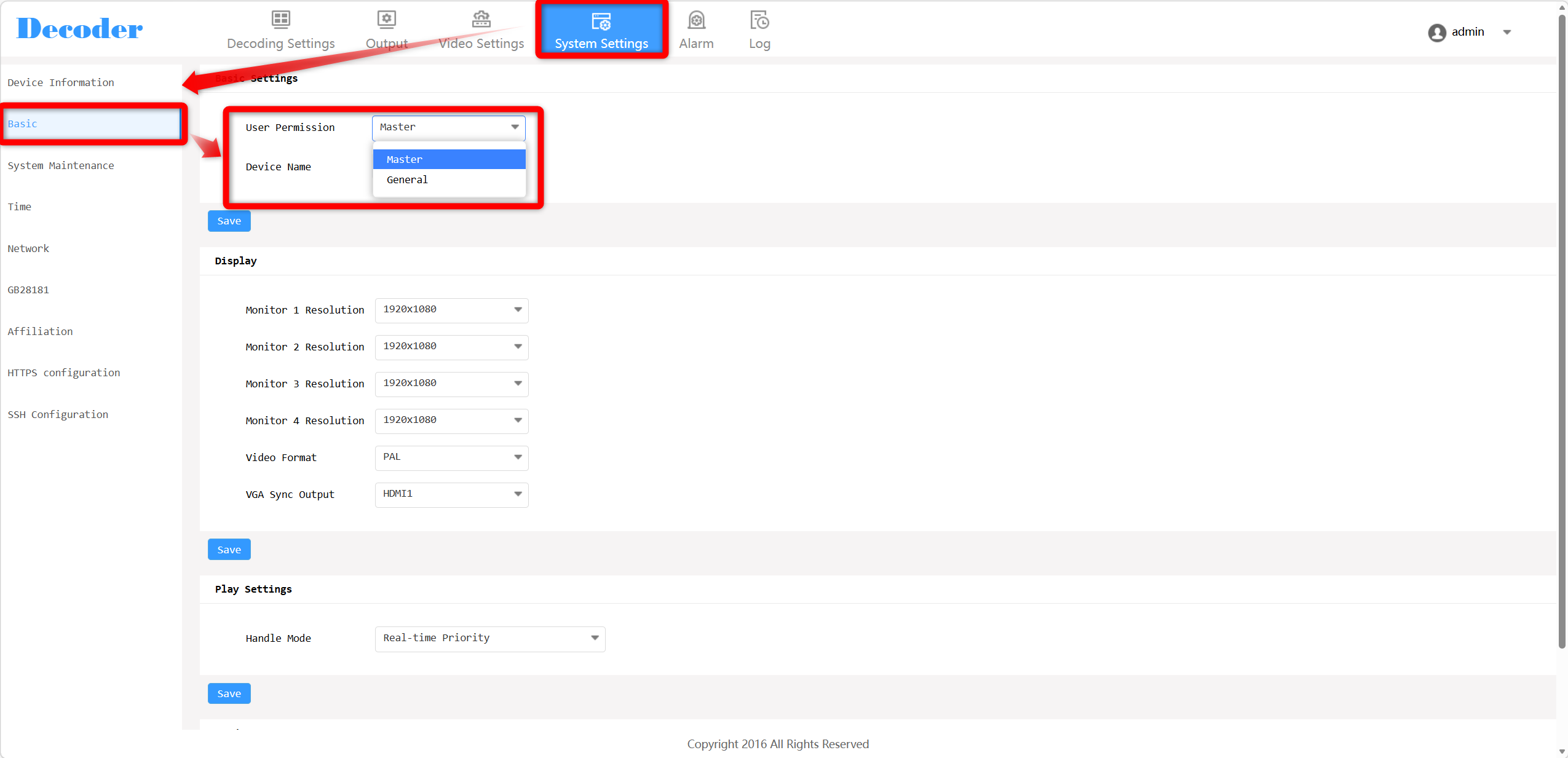

- Der Decoder wird im Master-Modus konfiguriert.
- Das Netzwerk wird eingestellt (die IP muss im selben Subnetz wie der VMS-Server sein; Standard-Datenport: 8888).

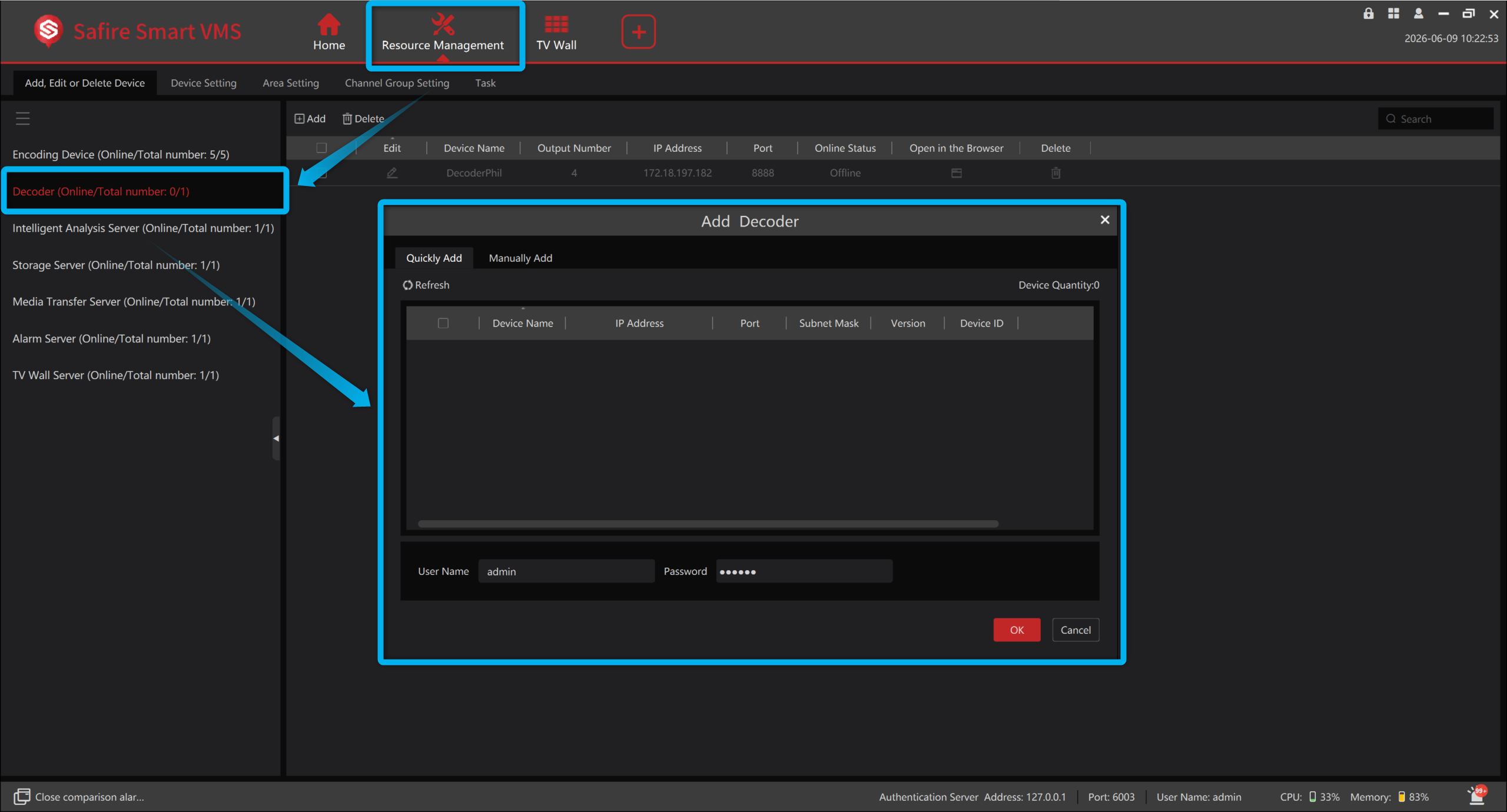

- In VMS: Gerät hinzufügen > Decoder auswählen > Schnell hinzufügen oder Manuell hinzufügen > IP und Port eingeben.
- TV-Wand-Verwaltung > TV-Wand hinzufügen > Decoder verknüpfen > Online-Status überprüfen.
Hinweis: Solange der Decoder nicht mit einer TV-Wand verknüpft ist, wird er als offline angezeigt.

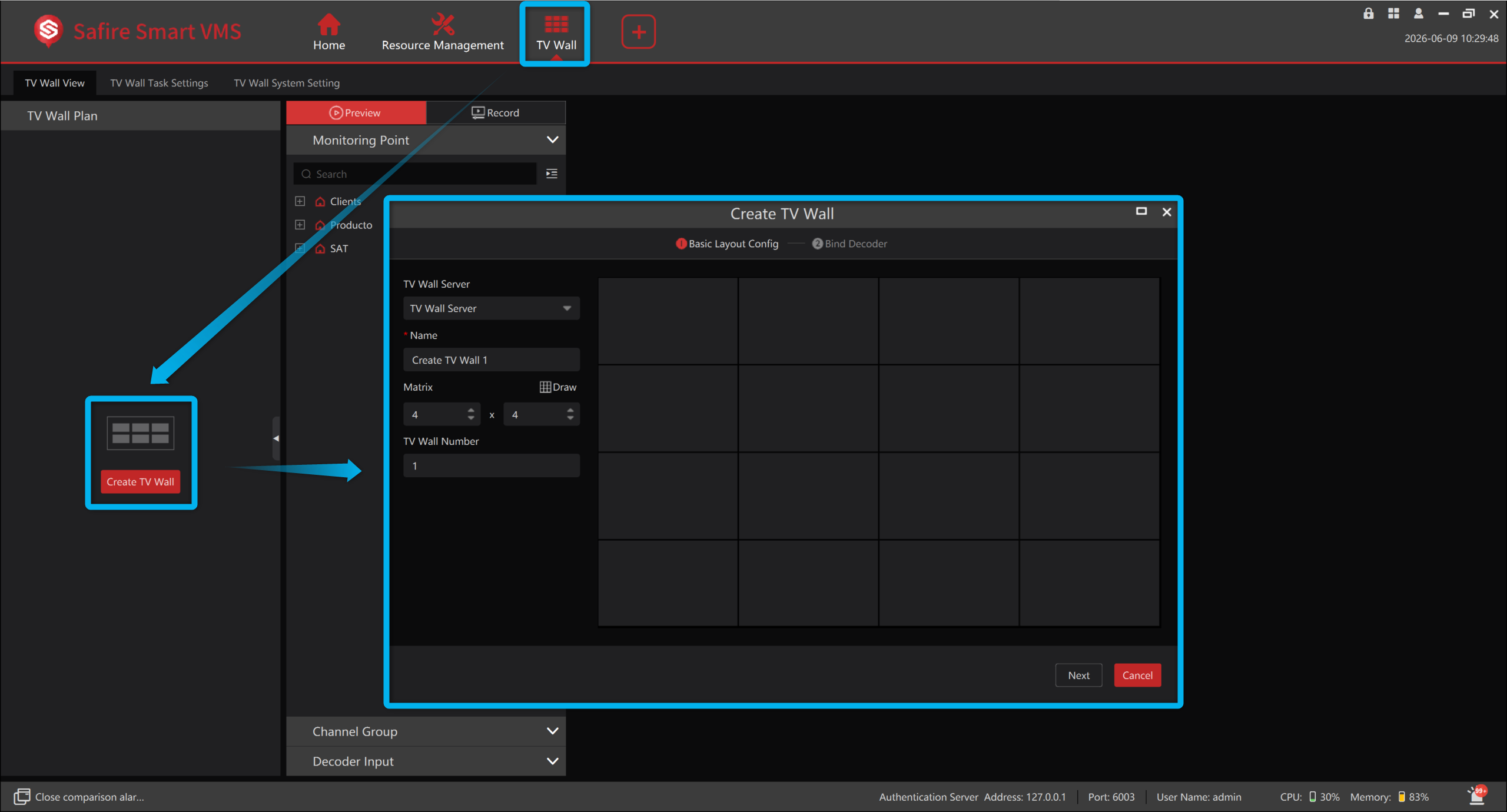

TV-Wand erstellen
- Gehen Sie zu Start > TV-Wand-Verwaltung > TV-Wand bearbeiten.
- Wählen Sie einen TV-Wand-Server aus und klicken Sie auf die Schaltfläche Erstellen.
- Geben Sie den Namen der TV-Wand, die Anzeige-Matrix und die Nummer der TV-Wand ein.
- Klicken Sie auf [Zeichnen], um das Layout manuell zu erstellen.

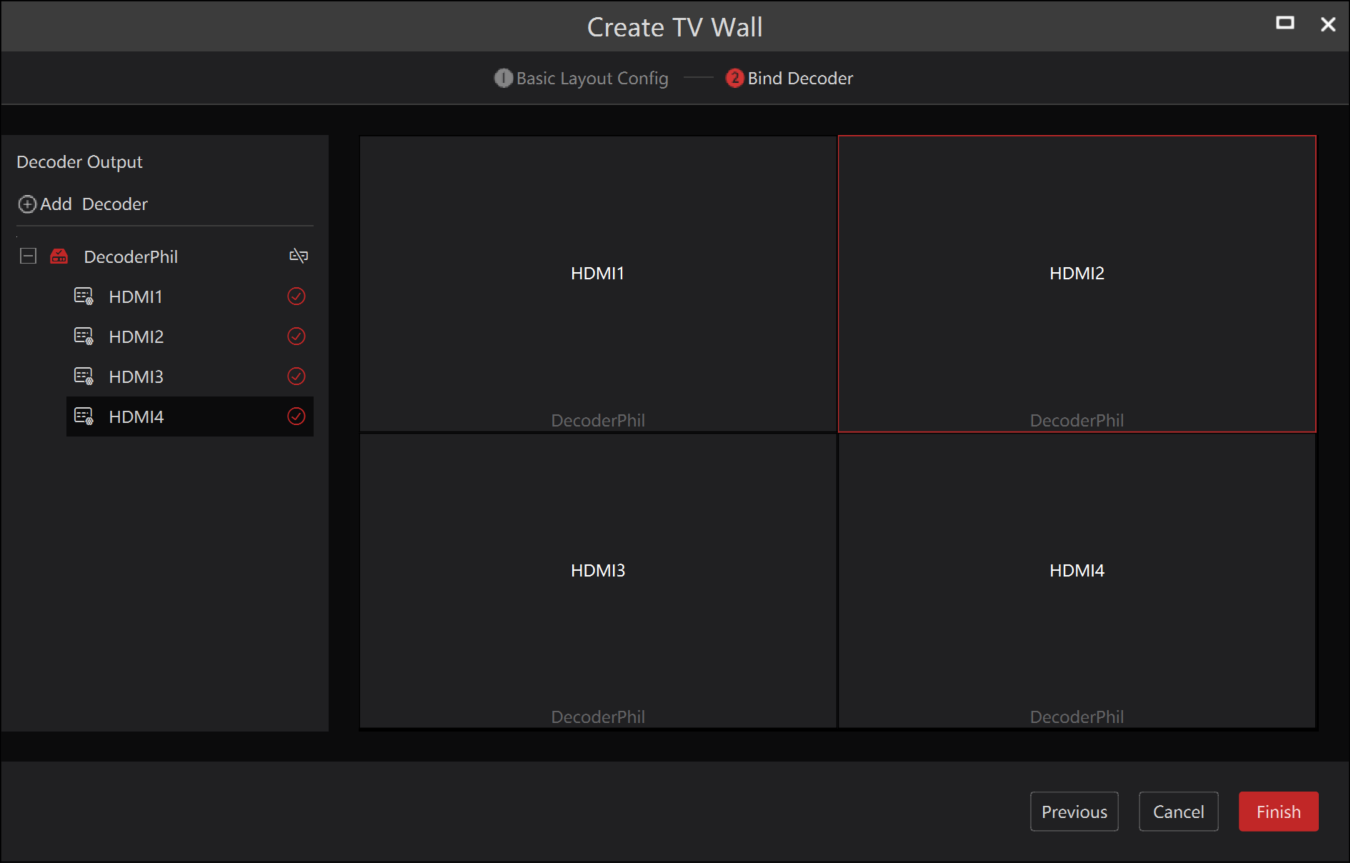

Decoder und Ausgänge mit einer TV-Wand verknüpfen
- Klicken Sie auf [Weiter], um die Verknüpfungsoberfläche des Decoders zu öffnen.
- Klicken Sie auf + neben einem Decoder in der linken Liste, um ihn zu verknüpfen.
- Wenn keine Decoder angezeigt werden, klicken Sie auf den Direktlink, um zur Oberfläche zum Hinzufügen eines Decoders zu gelangen und fügen Sie zuerst einen hinzu.
- Warten Sie einige Sekunden auf die Verbindung – die Ausgänge werden unter dem Namen des Decoders angezeigt, sobald verbunden.
- Ziehen Sie einen Ausgang auf einen Fensterplatz, um ihn zu verknüpfen.
- Klicken Sie auf [Fertigstellen], um zu speichern.
TV-Wand-Plan erstellen

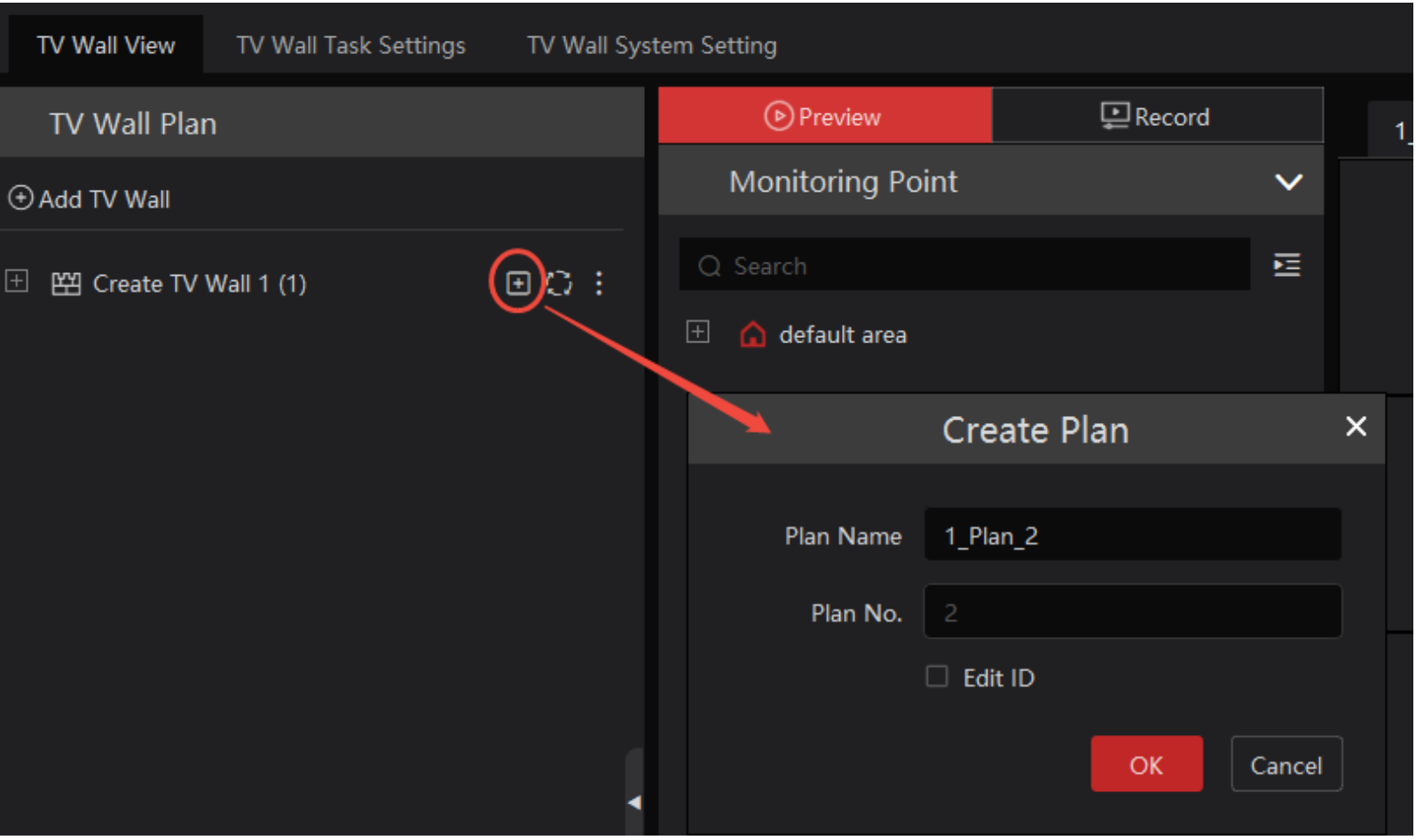

Klicken Sie neben dem Namen der TV-Wand oder auf [Plan erstellen], um einen neuen Plan für die erstellte TV-Wand anzulegen.

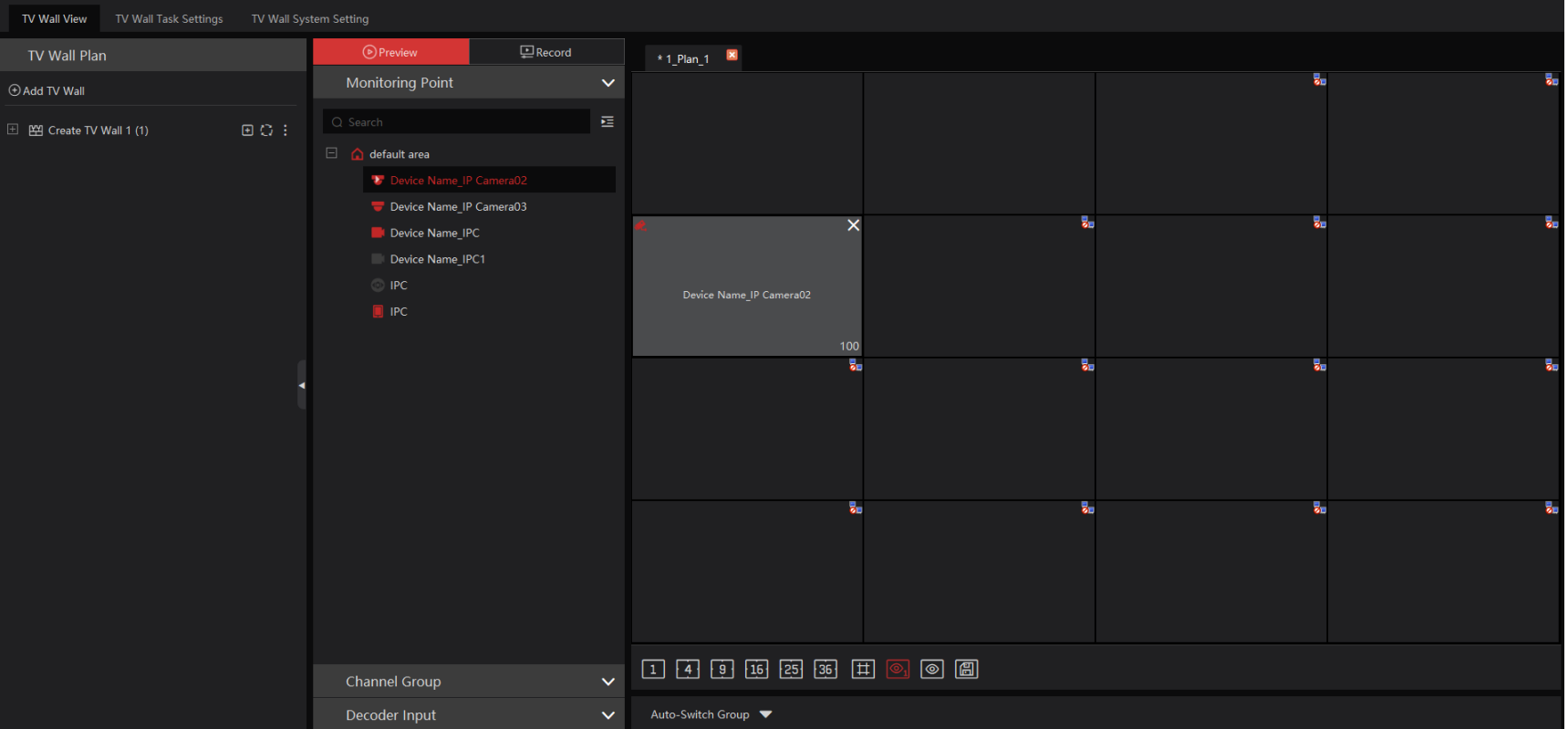

Decodierungsplan auf der TV-Wand konfigurieren und anzeigen
- Doppelklicken Sie auf einen Plan-Namen, um ihn im linken Fenster zu laden.
- Ziehen Sie Überwachungspunkte in die entsprechenden Fenster, um die Decodierung zu starten.
- Klicken Sie auf Speichern, um den Plan zu sichern.

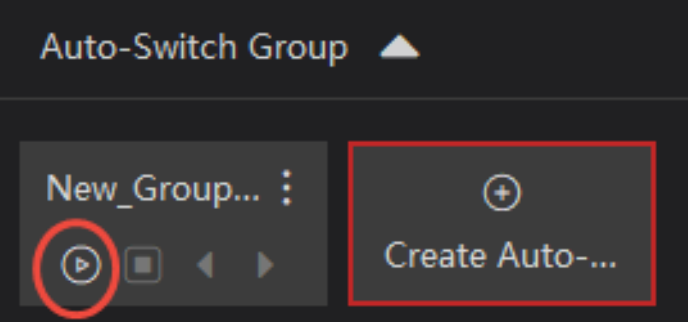

Automatische Wechselgruppe

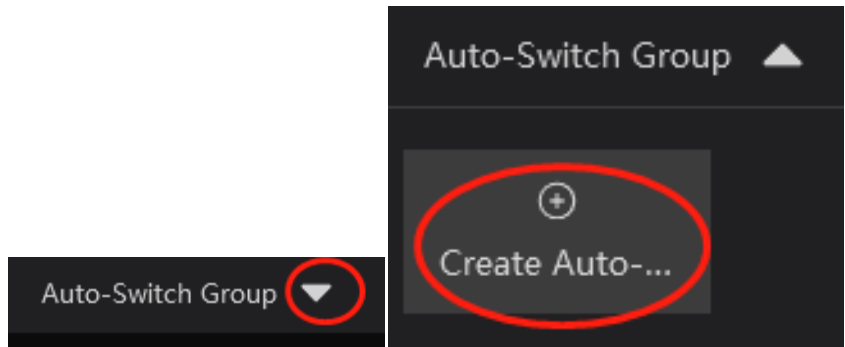

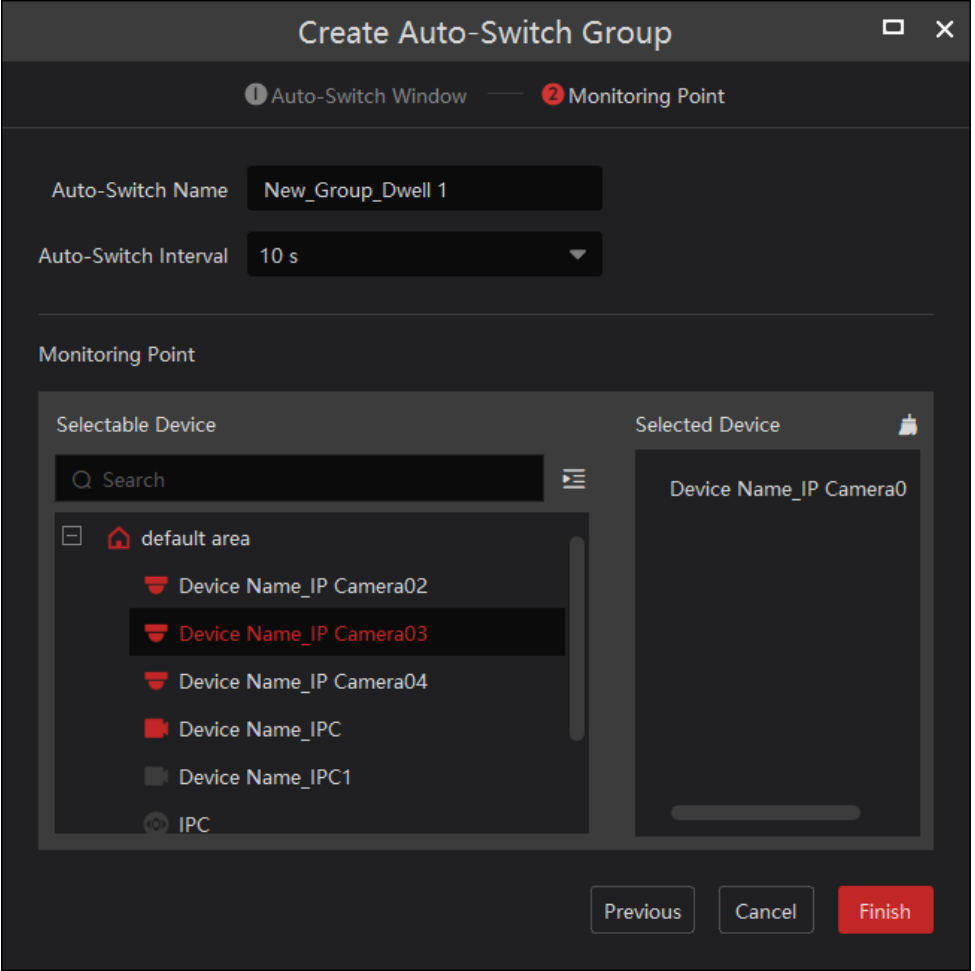

Klicken Sie unterhalb des Bildschirms auf Automatische Wechselgruppe und dann auf Erstellen, um eine automatische Wechselgruppe zu erstellen.

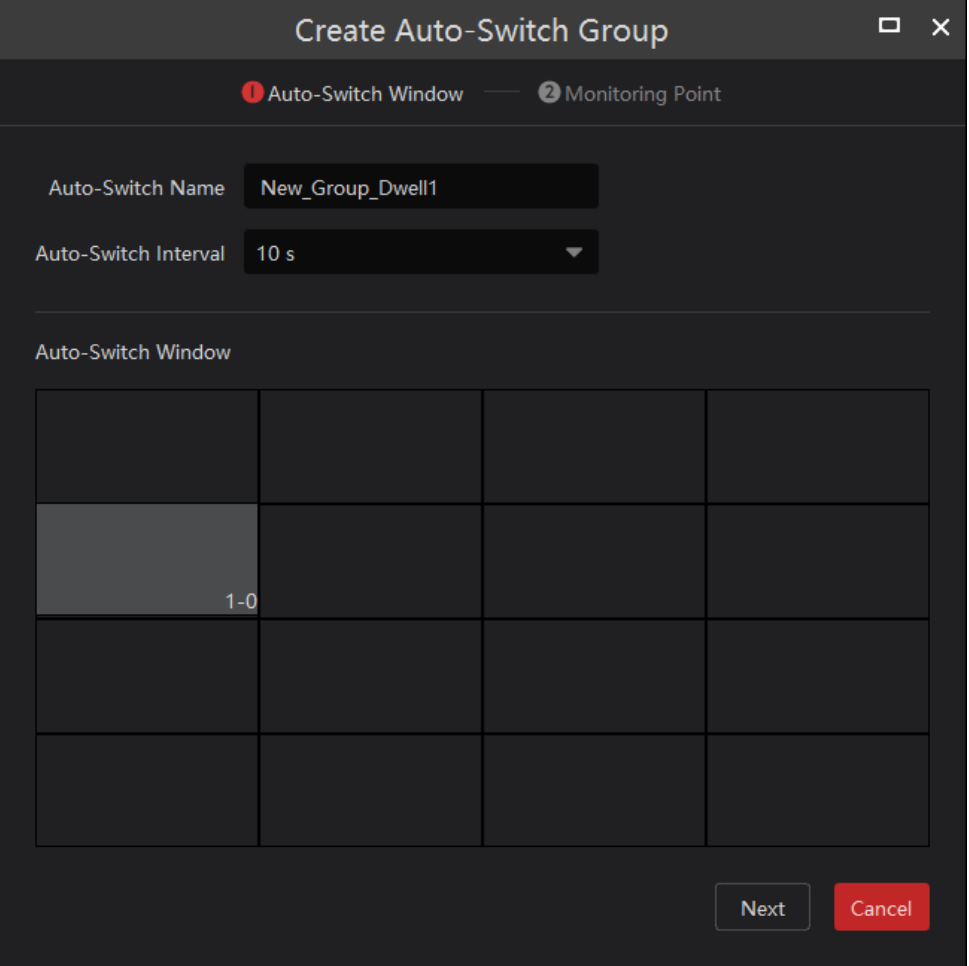

Wählen Sie „Automatisches Wechsel-Fenster“, um die Fenstergruppe festzulegen.
Klicken Sie auf [Weiter], um die automatische Wechsel-Kanalgruppe auszuwählen.
Geben Sie den Namen des automatischen Wechsels, die Verweildauer und starten Sie den automatischen Wechsel.
