Die Safire Smart Recorder ermöglichen das Hinzufügen der Dingtian DT-Rxx Relaismodule, ab Version 1.4.14
Als erster Schritt sollte stets bestätigt werden, dass der Recorder auf die neueste Firmware-Version aktualisiert ist. Falls nicht, aktualisieren Sie diese und setzen den Recorder anschließend auf Werkseinstellungen zurück, um spätere Fehler zu vermeiden.
KONFIGURATION DES DT-Rxx
Bei den Modulen muss vor dem Hinzufügen zu den NVRs eine Vorkonfiguration durchgeführt werden. Die Standarddaten sind:
- IP - 192.168.1.100
- Benutzer - admin
- Passwort: admin

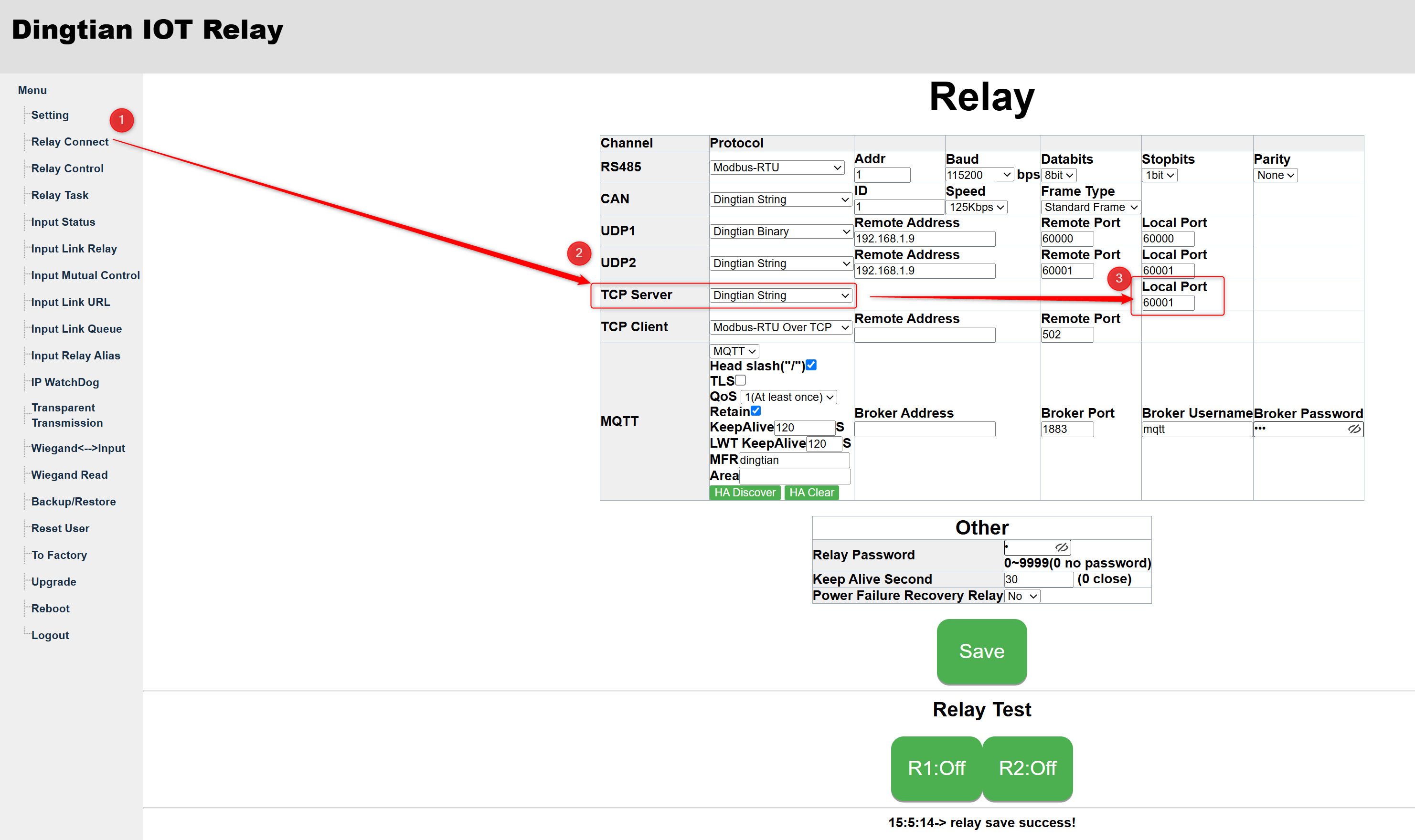

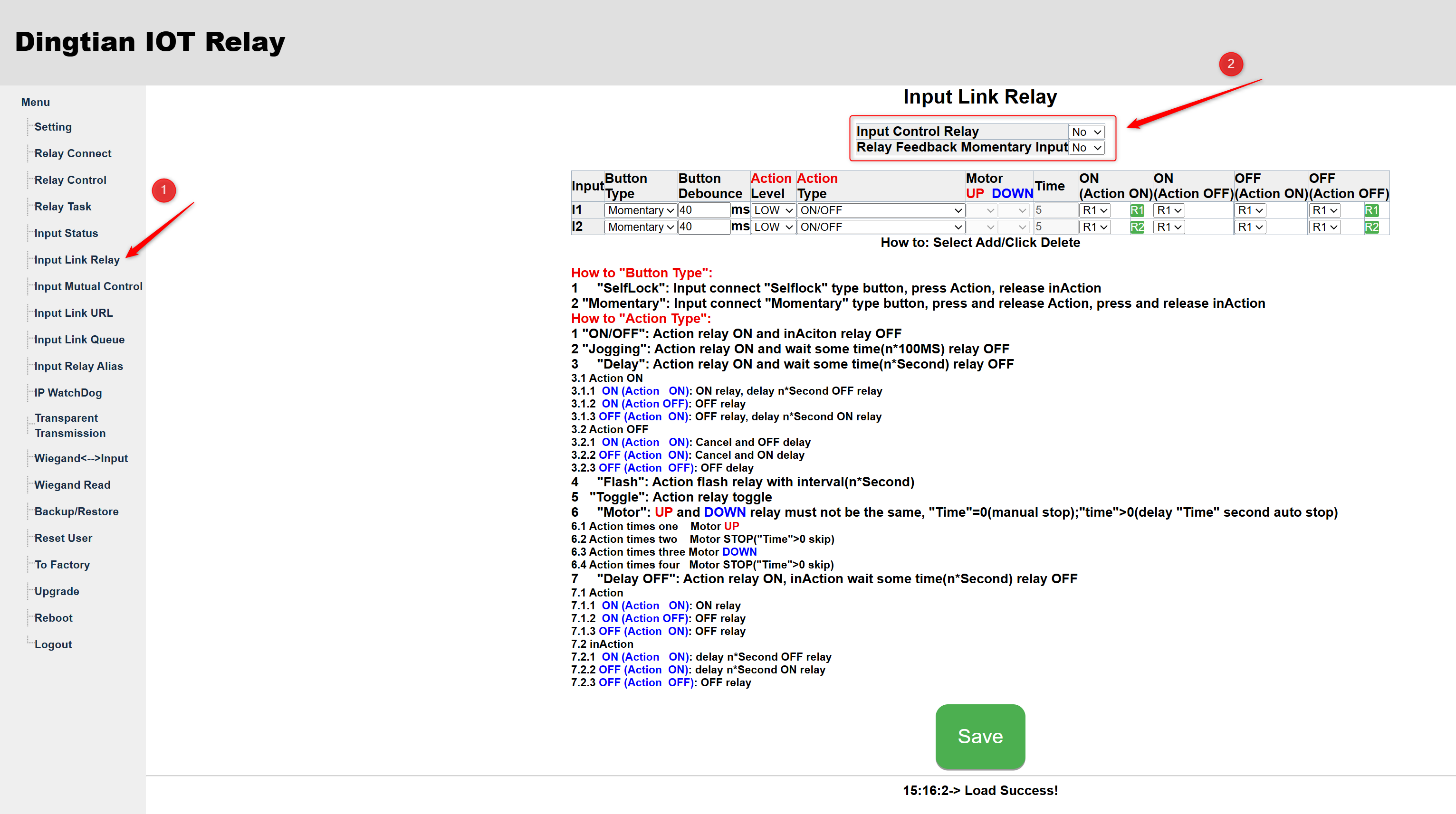

Die zwei durchzuführenden Änderungen sind folgende:
HINZUFÜGEN DES DT-Rxx ZUM NVR SAFIRE SMART

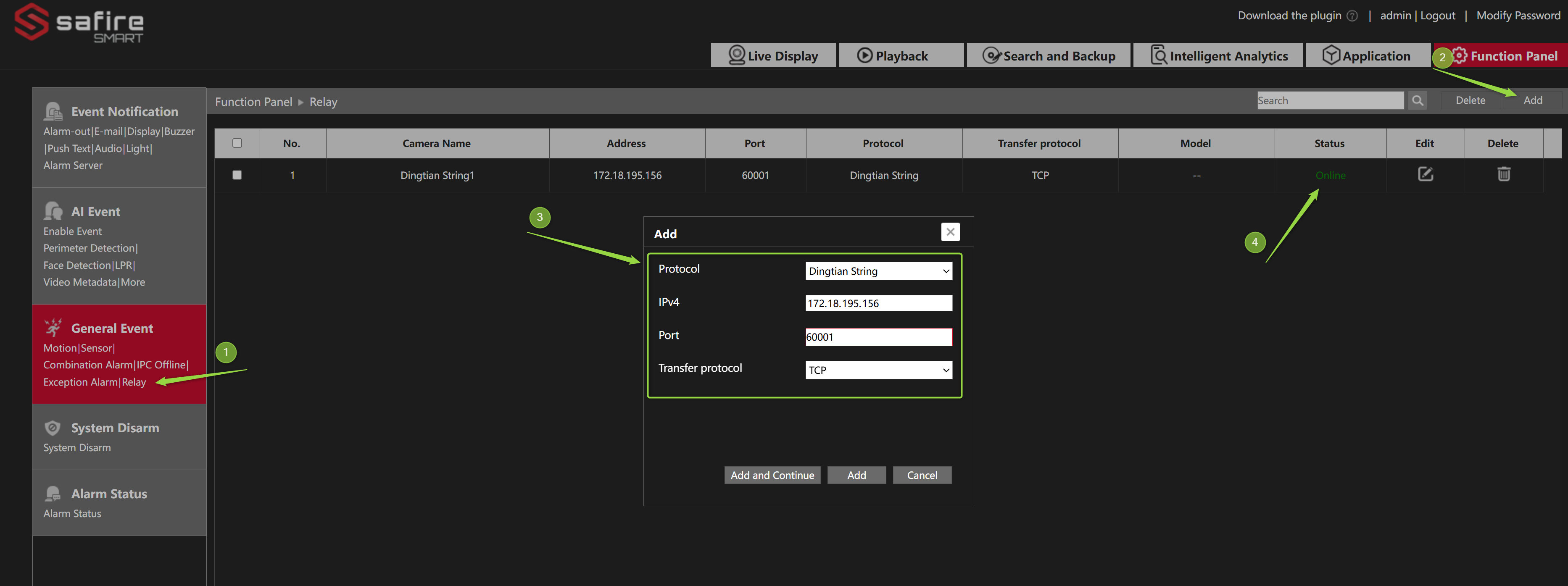

Zum Hinzufügen erfolgt dies im Abschnitt Relay, wo Dingtian String sowie die IP und der Port des Moduls ausgewählt werden.
Sobald das Modul online ist, können sowohl im Bereich der Alarmeingänge als auch der Ausgänge die des Moduls ausgewählt und konfiguriert werden. In diesem Fall handelt es sich um ein DT-R002 mit 2 Eingängen und 2 Ausgängen, was auch im NVR angezeigt wird.
Diese Eingänge und Ausgänge können wie die eigenen Relais des NVR konfiguriert werden.

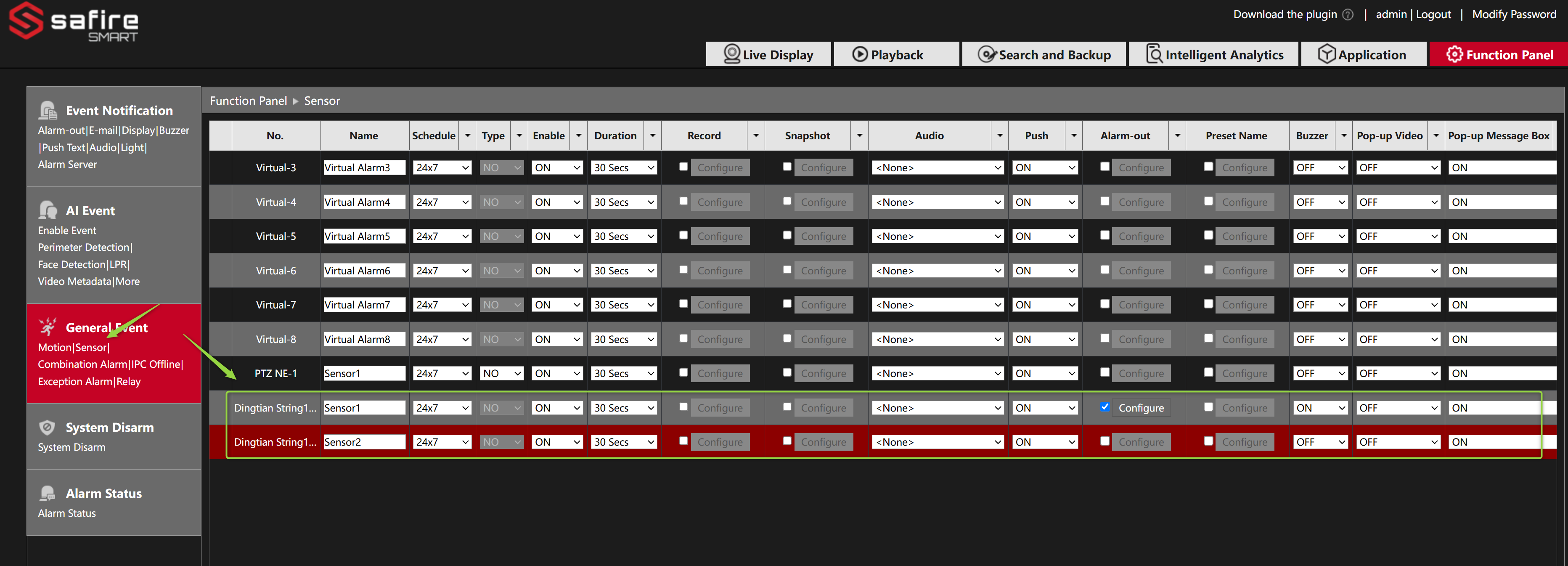

- Alarmeingänge

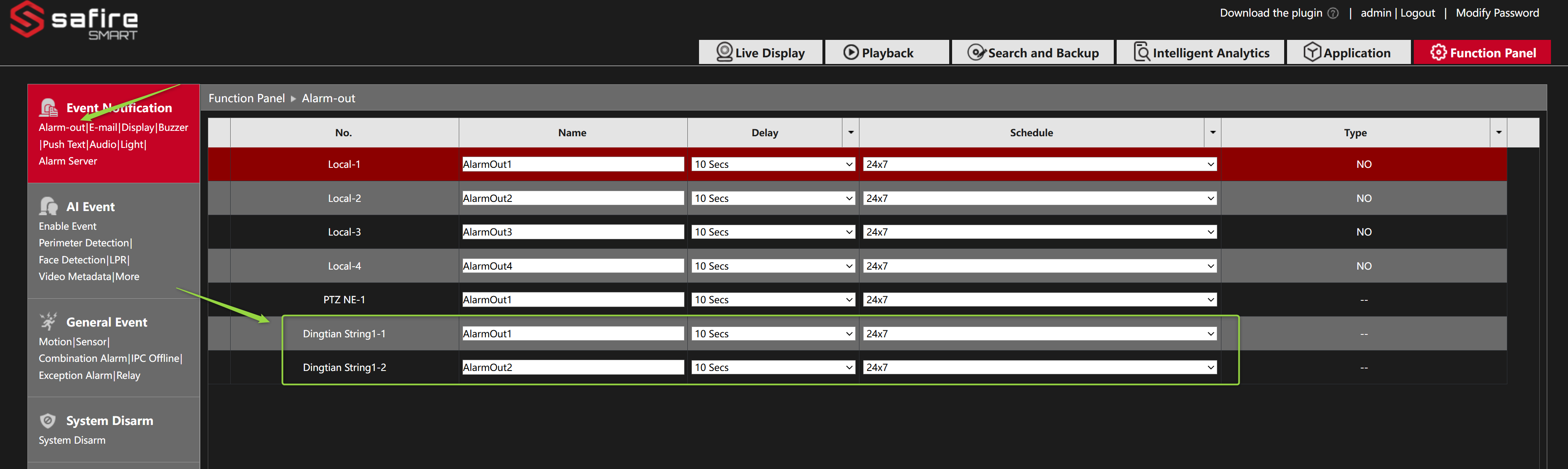

- Alarmausgänge
KONFIGURATION DER AUSGÄNGE FÜR ALARMEREIGNISSE
Nachdem das Modul hinzugefügt und online ist, können die Alarmeingänge ausgewählt werden, um Aktionen auszuführen, als wären sie eigene Eingänge des NVR, wie Aufzeichnung, Push-Benachrichtigung, E-Mail-Versand usw.
Bezüglich der Relaisausgänge können diese so eingestellt werden, dass sie bei jedem Alarmereignis aktiviert werden, beispielsweise bei einer Linienüberschreitung. So können die Relaisausgänge des NVR, der Kameras oder des DT-R beliebig verwendet werden.

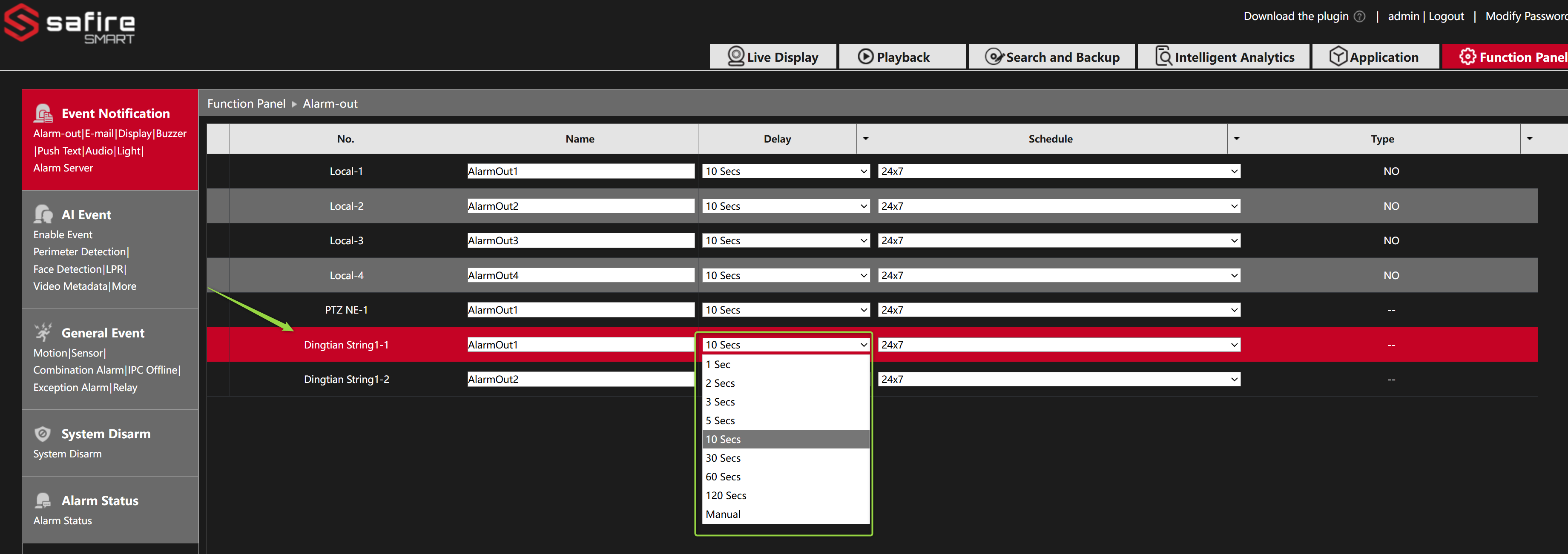

In der Konfiguration der Alarmausgänge wird die Aktivierungsdauer des Relais eingestellt, standardmäßig 10 Sekunden.
Es ist zu beachten, dass die Zeit, in der ein Relais aktiv bleibt, der Zeit entspricht, in der das Ereignis aktiv ist (standardmäßig 20 Sekunden), plus der eingestellten Relais-Ausgangszeit (10 Sekunden). Somit bleibt das Relais nach Ausführung des Ereignisses insgesamt 30 Sekunden aktiv. Sollten innerhalb dieser 30 Sekunden weitere Ereignisse auftreten, bleibt das Relais weiterhin aktiv. Daher müssen sowohl die Sekunden für den Relaisausgang als auch für das Ereignis festgelegt werden.

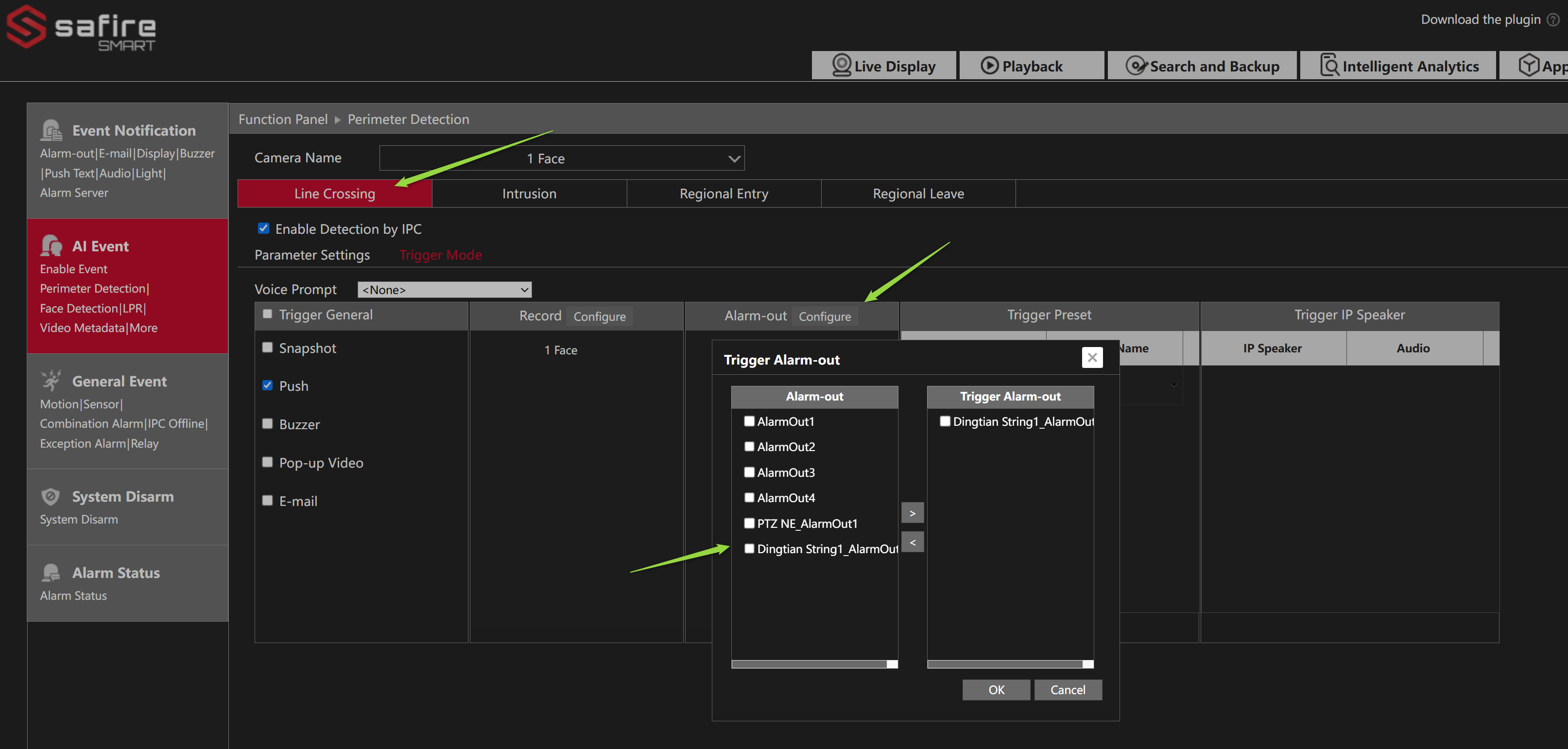

Abschließend muss innerhalb der Trigger nur noch angegeben werden, dass der Relaisausgang des DT-R aktiviert werden soll.
