Bei diesem Artikel wurde folgendes Gerät verwendet:
Modellnummer: SF-NVR3104-B1
Firmware: FW-safire smart N0L_UI1N_230327_147_57637
Manuel Hinzufügen und Hinzufügen von Kameras einer anderen Marke
Suche in Kennzeichen-Datenbank
Statistik Kennzeichen Datenbank
Aktivierung des Rekorders
1. Schließen Sie den Monitor und Stromnetz an
2. Das Gerät wird hochgefahren und die Betriebsanzeige leuchtet blau

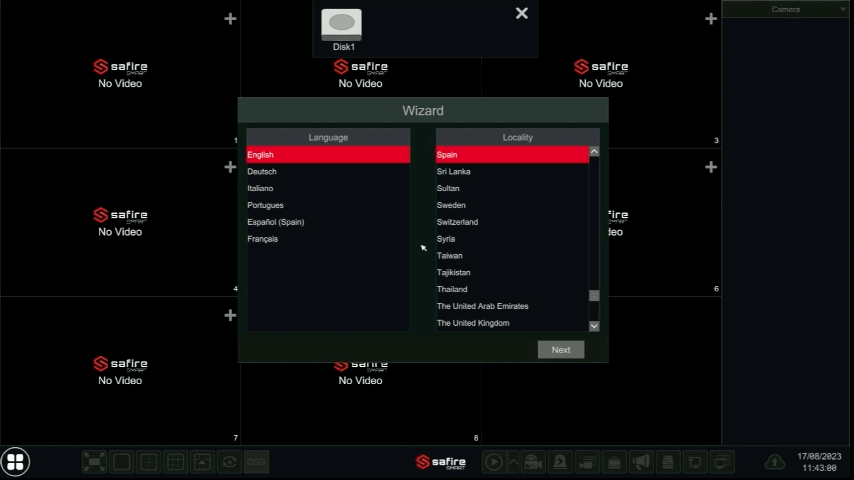

3. Das Fenster Wizard wird geöffnet
4. Username und Passwort eingeben

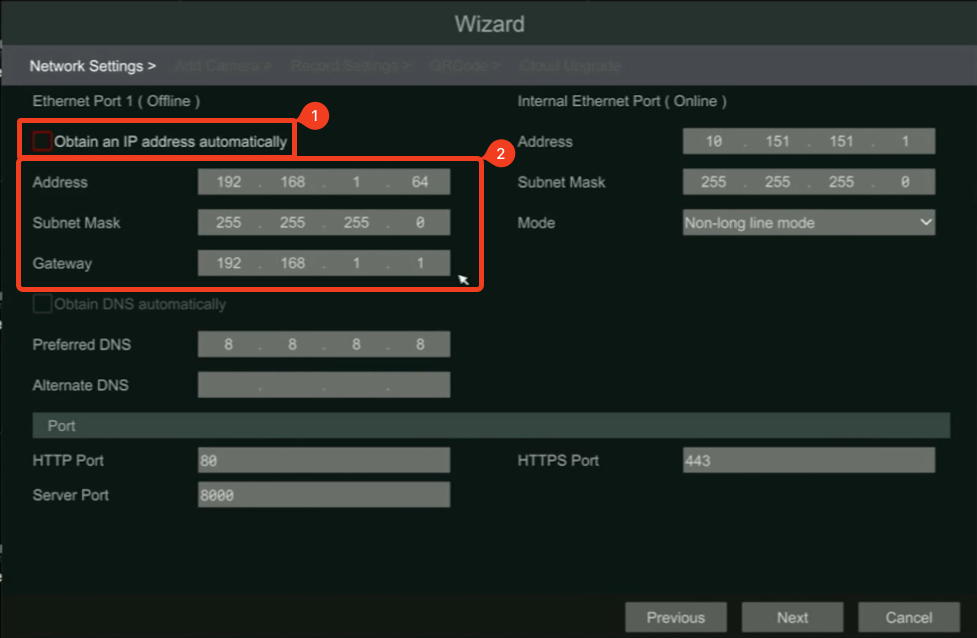

5. Netzwerk-Einstellungen angeben
Wir empfehlen die Verwendung der DHCP-Option (Automatische Erstellungen einer IP-Adresse)

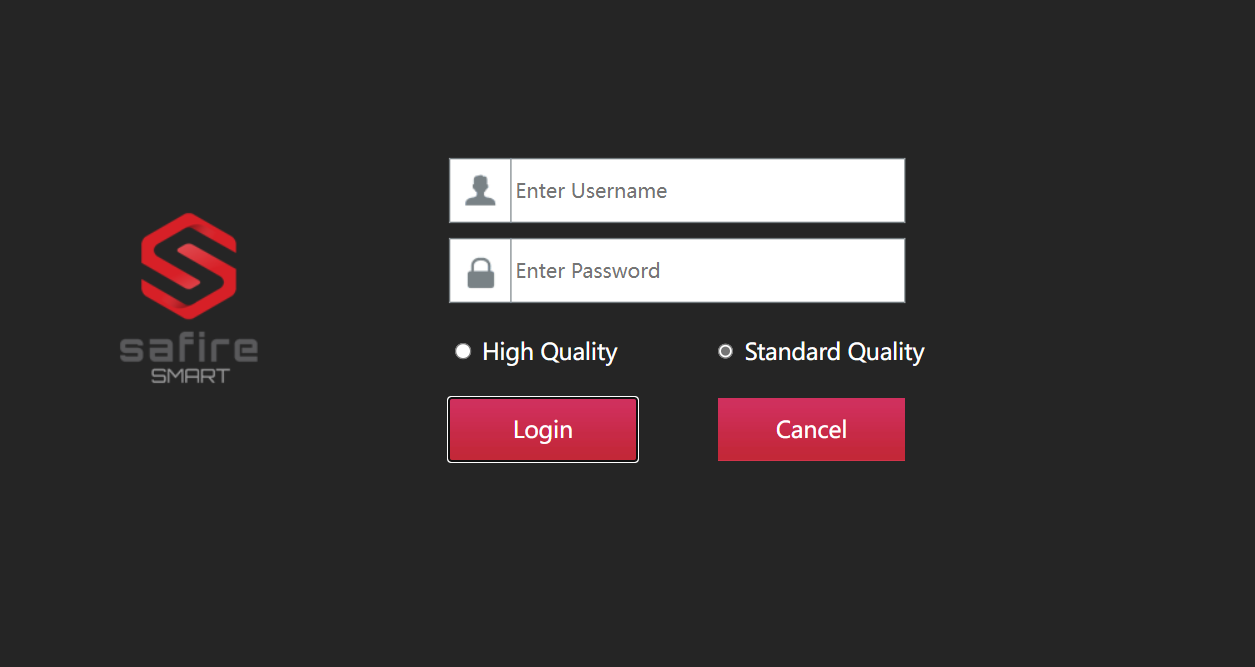

7. Wechseln Sie auf das Webinterface und melden Sie sich an
Zurück zum Anfang
Rekorder zurücksetzen

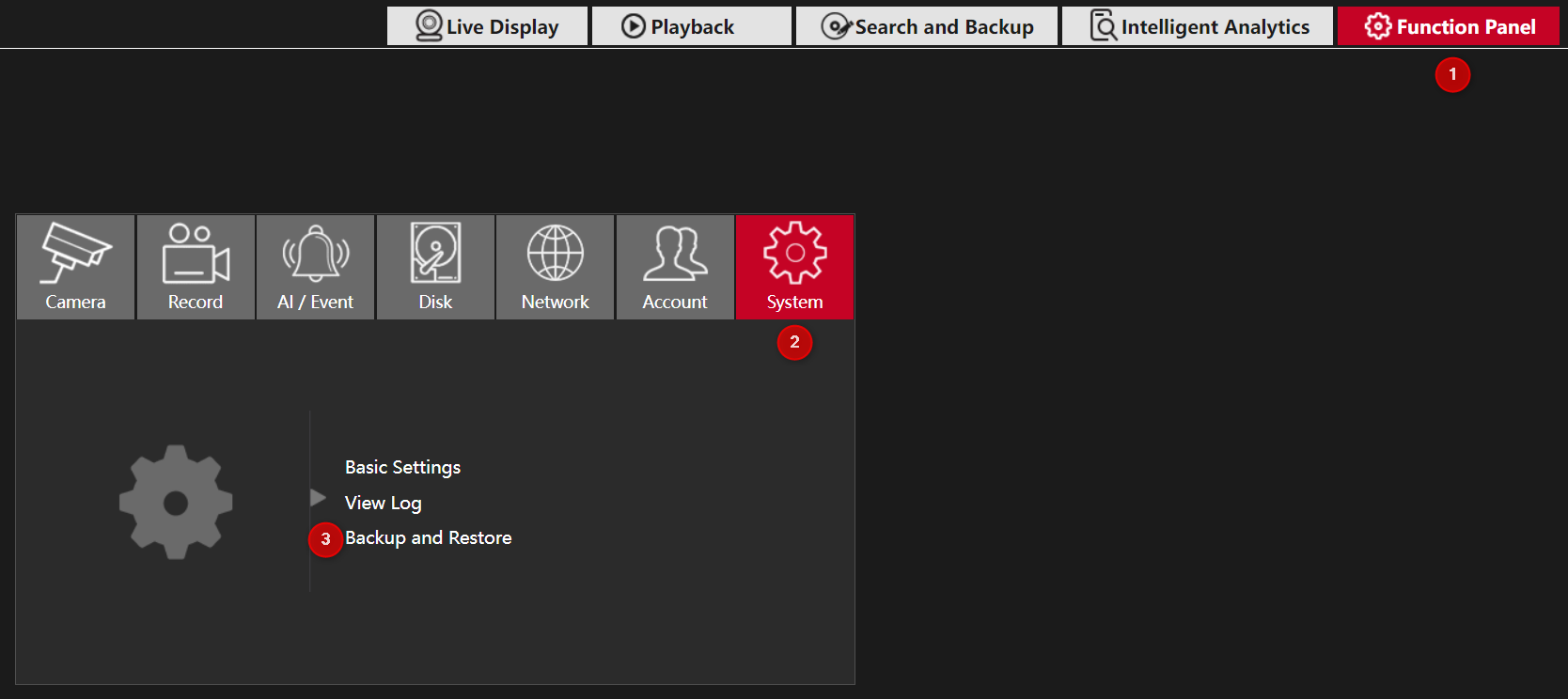

1. Klicken Sie auf Function Panel
2. System
3. Backup und Restore

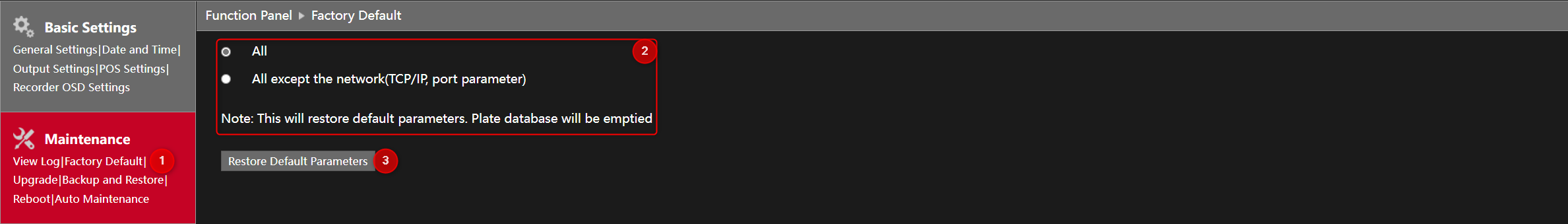

1. Klicken Sie auf Factory Default
2. Wählen Sie zwischen
- Alle
- Alle außer dem Netzwerk (TCP/IP, Port Parameter)
Hinweis: Dadurch werden die Standardparameter wiederhergestellt. Die Festplatten-Datenbank wird geleert
3. Klicken Sie auf Standardparameter wiederherstellen
Zurück zum Anfang
Kamera Hinzufügen
1. Klicken sie auf Function Panel
2. Kamera
3. Kamera Hinzufügen
Zurück zum Anfang

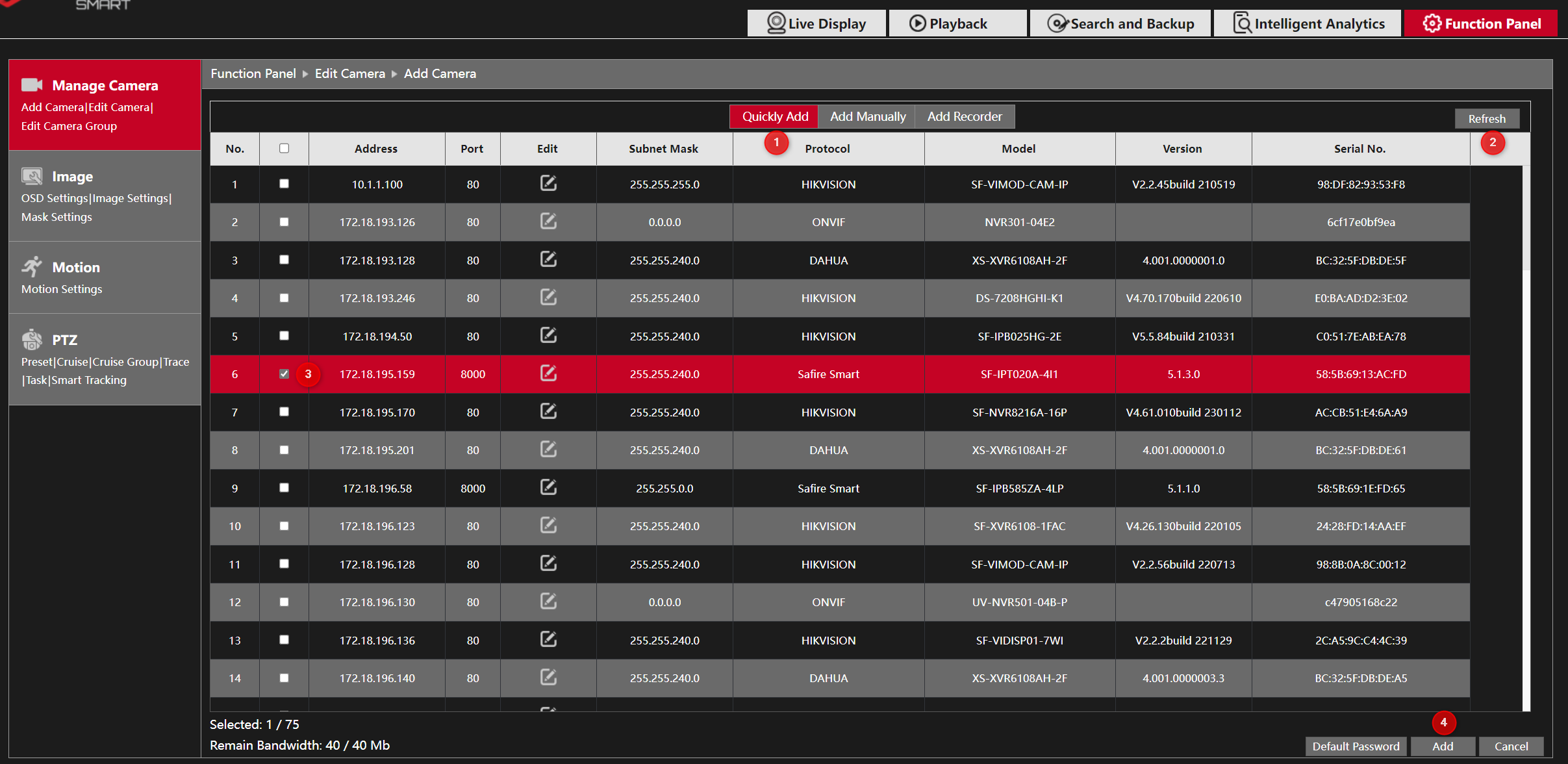

Automatisch Hinzufügen
1. Quickly Add auswählen
2. Auf Refresh klicken, dass alle vorhanden Kameras erscheinen
3. Gewünschte Kamera auswählen
4. Hinzufügen
Seien Sie bei dieser Methode vorsichtig mit den Passwörtern der Kameras, da der Rekorder seine eigenen festlegt. Es ist daher wichtig, die Passwörter der Kameras im nächsten Abschnitt anzugeben.
Zurück zum Anfang

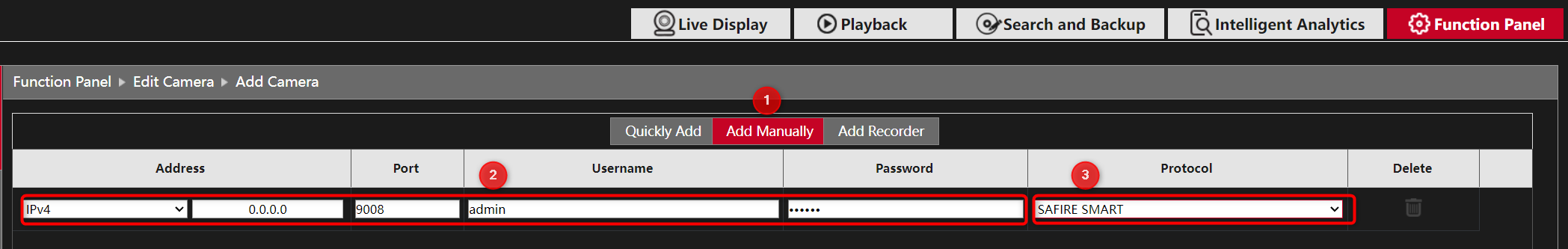

Manuel Hinzufügen und Hinzufügen von Kameras einer anderen Marke
1. Add Manually auswählen
2. IP, Protokoll, Port, Benutzer und Passwort angeben
3. Protokoll auswählen
Diese Methode ist in der Regel ratsamer, da der NVR keine Möglichkeit hat, das Passwort des Geräts nicht korrekt anzugeben. Der Rekorder bietet die folgenden Kommunikationsprotokolle
Safire Smart - Nur für Safire Smart Kameramodelle
Onvif - Standardprotokoll für die Kommunikation mit Kameras von Drittanbietern
Hikvision - Für das Hinzufügen von Hikvision- und Safire-Kameras (Onvif-Kommunikationsport)
Dahua - Für Dahua- und X-Security-Kameras (Onvif-Kommunikationsanschluss)
Custom - Für das Hinzufügen von Kameras über RTSP
Zurück zum Anfang

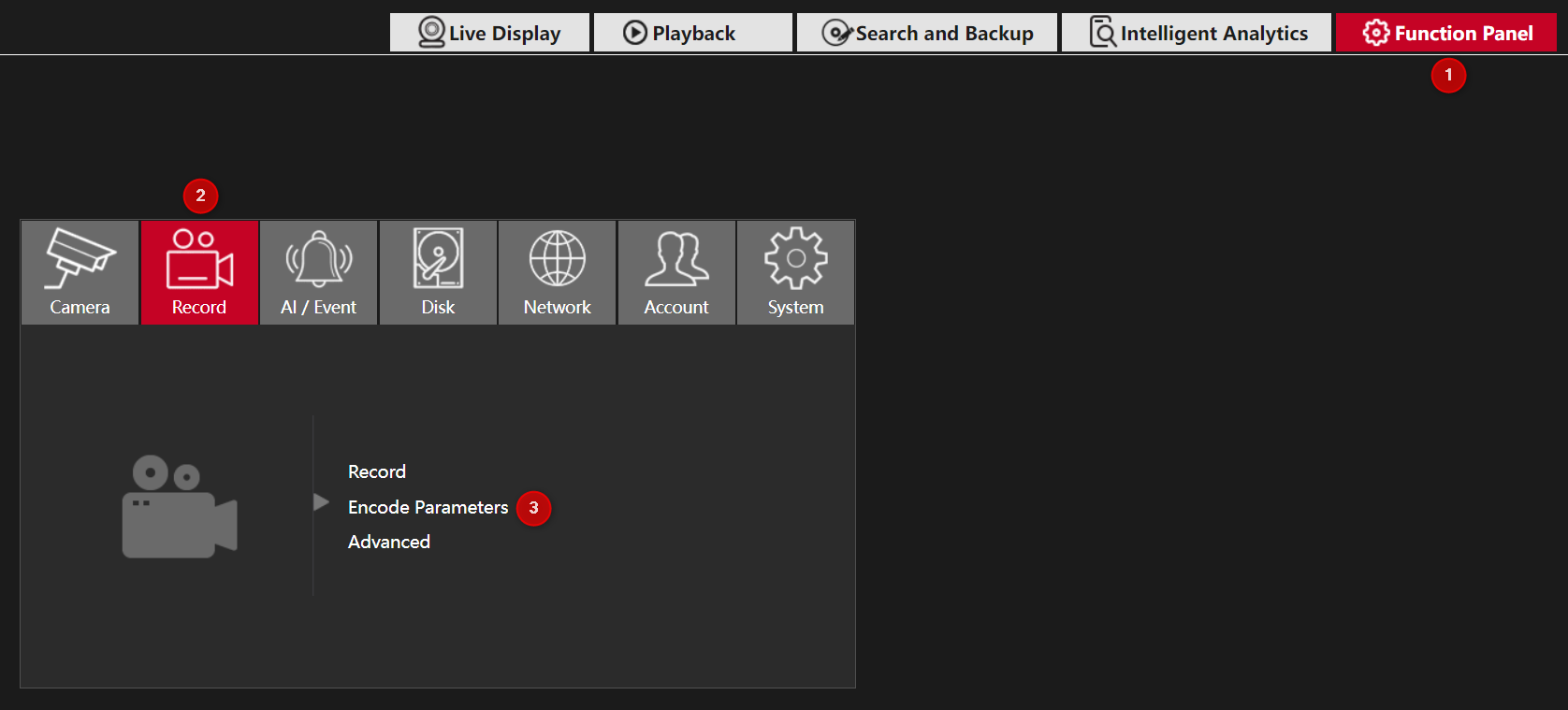

Encoding Settings
1. Function Panel
2. Aufnahme
3. Encode Parameter H.264 / H.265 / H.265+
Bei Safire Smart Geräten, kann die Option H.265+ ausgewählt werden. Sie erzielt Verbesserungen bei der Bandbreitenreduzierung, der Effizienz bei der Datenspeicherung und bei der Analyse von Videoinhalten.
Bei Kameras, die von einer anderen Marke sind, gibt es diese Option nicht. Deshalb kann da die Option H.265 ausgewählt werden.
Zurück zum Anfang

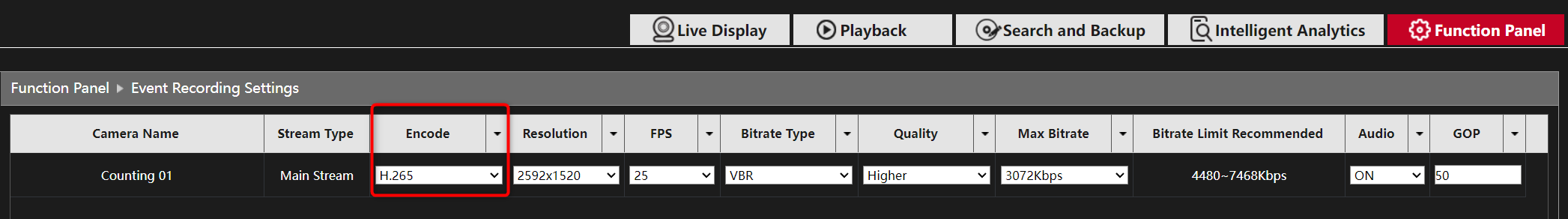

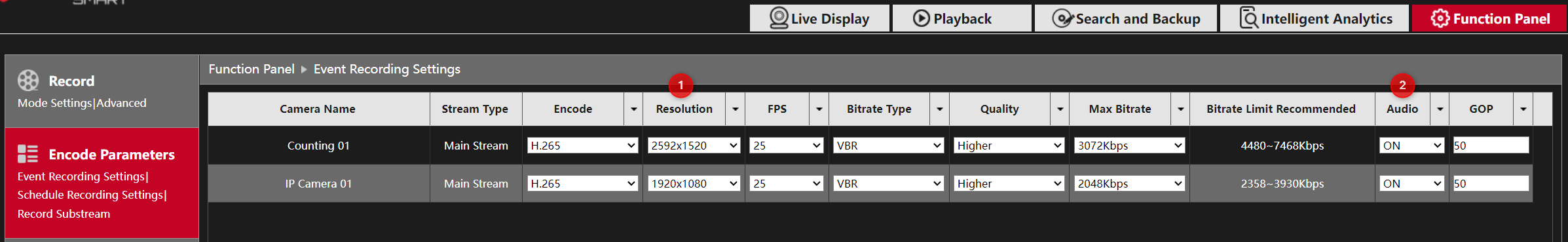

Event Recording Settings
Bei einer Ereignisaufzeichnung wird die Aufnahme gestartet, sobald es eine Aktivierung des Alarmeingangs gibt.
Die Encoding Einstellungen können bei diesem Event wie folgt angepasst werden.
1. Die Auflösung kann sehr hoch eingestellt werden.
2. Audio aktivieren
Zurück zum Anfang

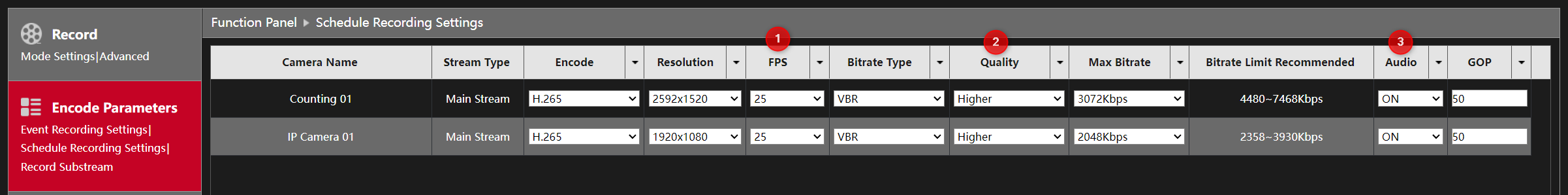

Schedule Recording Settings
Bei einer Zeitplanaufzeichnung wird kontinuierlich aufgezeichnet in dem Zeitfenster, was Sie festgelegt haben.
Um den Speicherplatz auf der Festplatte zu optimieren, können Sie in diesem Fall folgende Einstellungen anpassen.
1. FPS können je nach Anforderungen heruntergesetzt werden.
2. Die Qualität kann je nach Anforderungen heruntergesetzt werden.
3. Audio kann je nach Anforderung desaktiviert werden
Zurück zum Anfang
Image Settings
Die Bildeinstellungen müssen normalerweise nicht eingestellt werden
Zurück zum Anfang
OSD Settings
1. Anzeige Kameraname auf dem Bildschirm
2. Anzeige Zeit und Datum auf dem Bildschirm
3. Wenn erwünscht Wasserzeichen aktivieren
4. Eingabe des Wasserzeichens
Zurück zum Anfang
Mask Settings
Hier kann über eine Maske Bereiche abgedeckt werden, die auf den Aufnahmen nicht sichtbar sein dürfen.
1. Maske einschalten
2. Klicken Sie auf zeichnen
3. Zeichen Sie den Bereich, den Sie abdecken möchten
4. Auf anwenden klicken
Zurück zum Anfang
LPR
1. Functional Panel
2. AI / Event
3. LPR
1. Detektion
2. Aktivieren
3. Zeitplan Einstellungen
4. Aktivierung Bereich
- Erkennungsbereich festlegen
- Es können bis zu 4 gesperrte Bereiche festgelegt werden, um Fehlerquellen zu eliminieren
5. Kennzeichen Größe Festlegen (Min /Max) um Fehlerquellen zu eliminieren

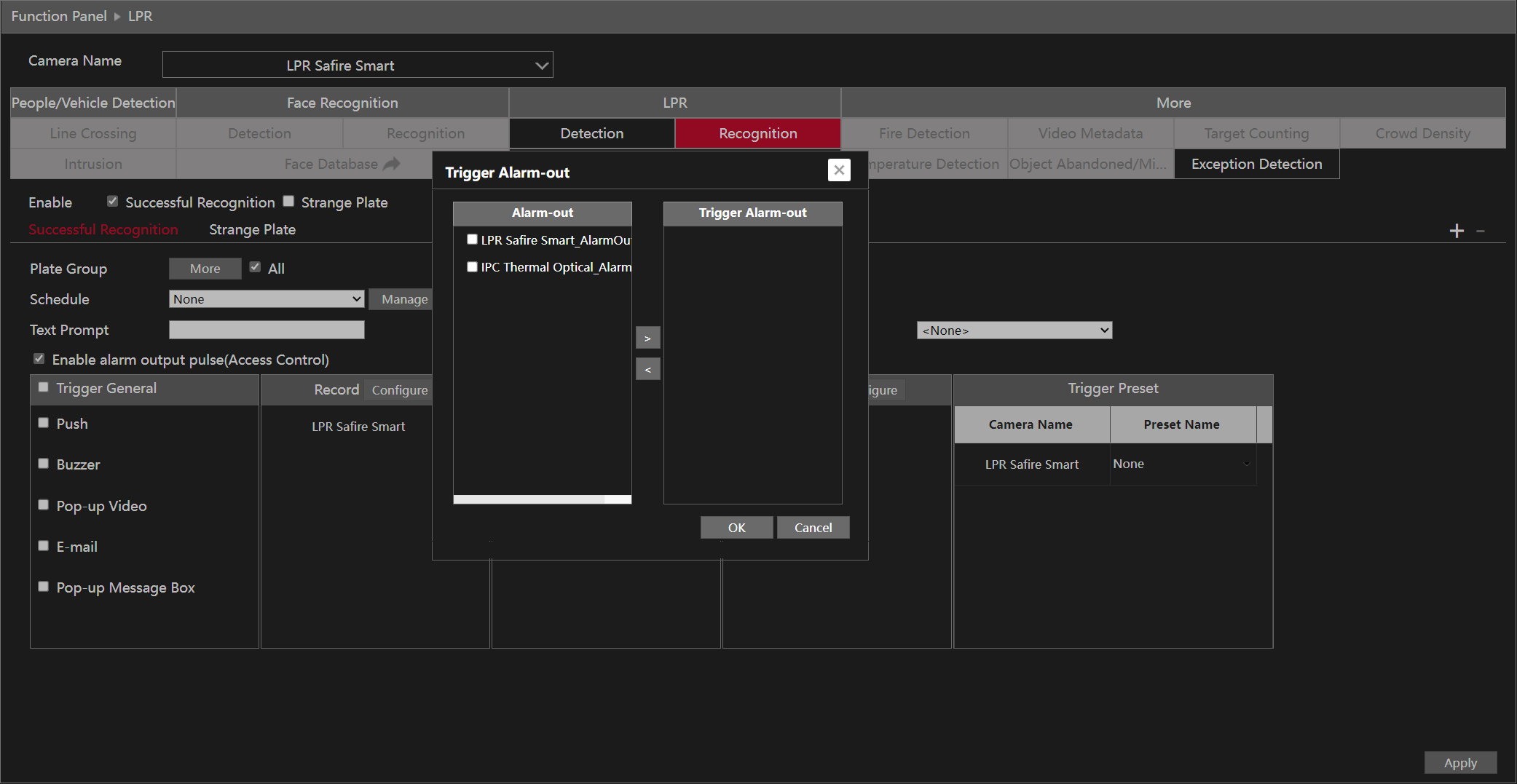

1. Erkennung
2. Aktivierung erfolgreiche Erkennung
3. Kennzeichengruppe auswählen (Alle / erstellte Gruppe)
4. Zeitplaneinstellungen
5. Aktivierung des Alarmausgangsimpulses (Zugangskontrolle)

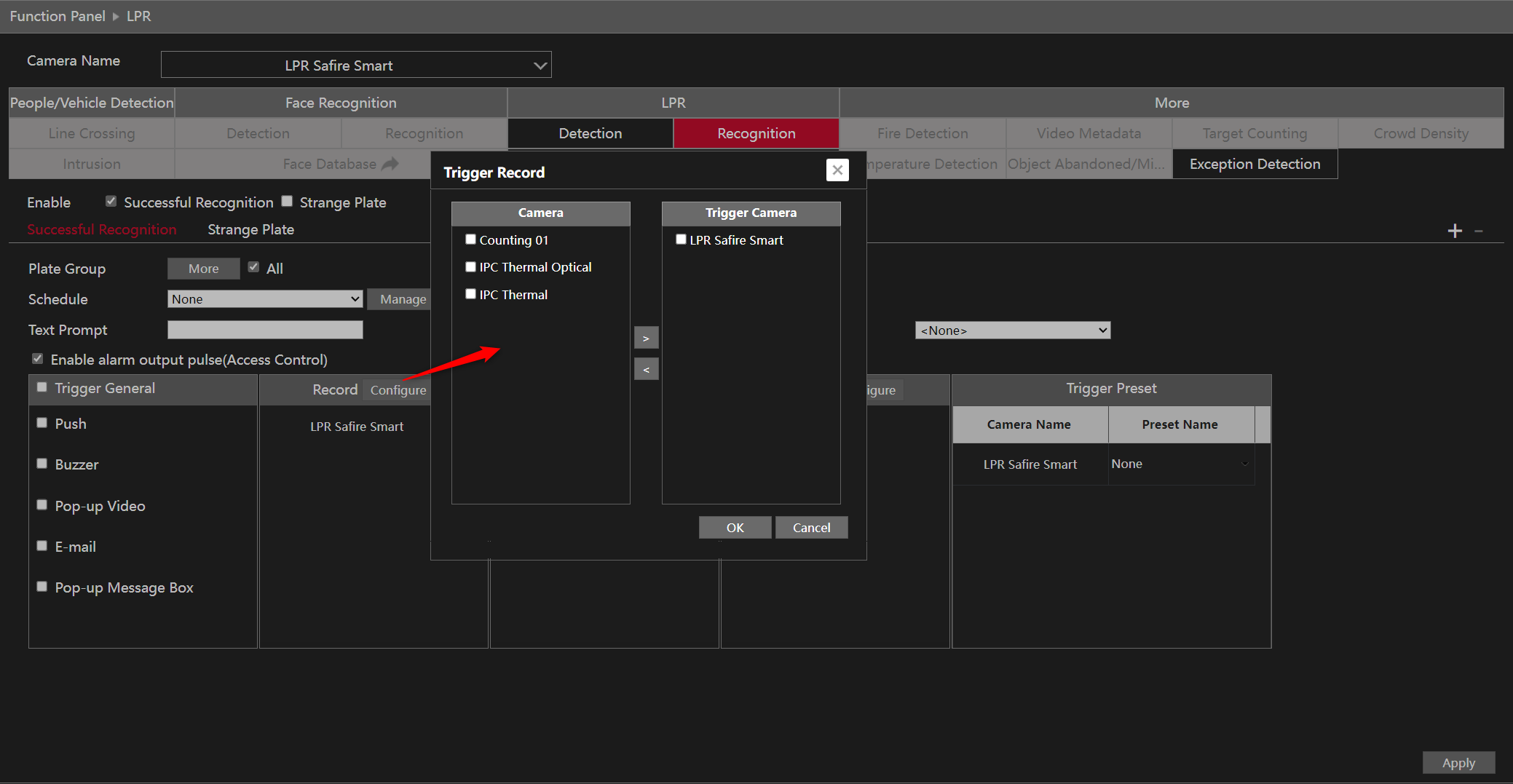

Allgemeiner Auslöser mit folgenden Optionen
Aufnahme nach Auslösung erfolgreicher Erkennung
Alarmauslösung zum Öffnen eines Tores oder einer Tür
Auslösung eines Schnappschusses
Zurück zum Anfang

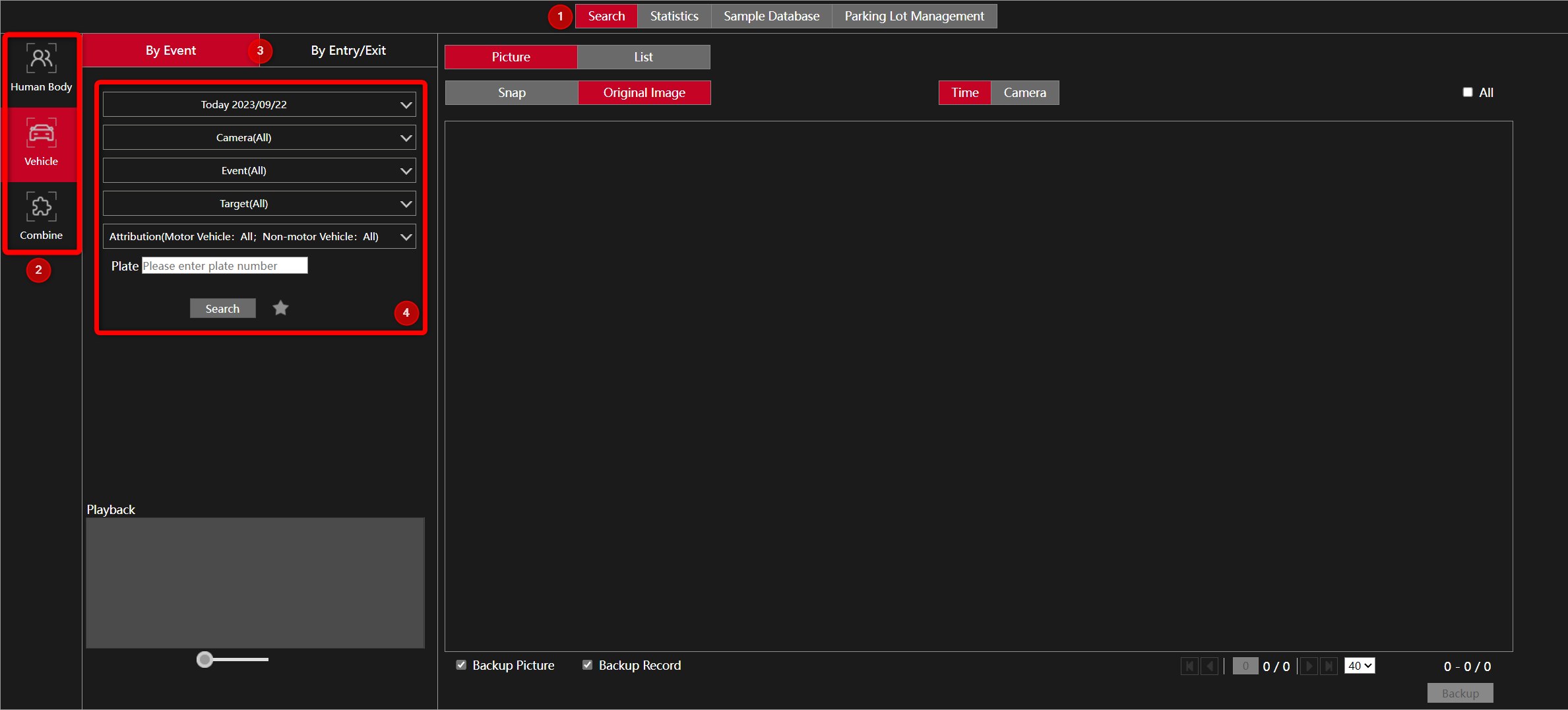

Suche in Kennzeichen-Datenbank
1. Suche
2. Person / Fahrzeug / Kombiniert
3. Nach Ereignis oder über Eingang / Ausgang

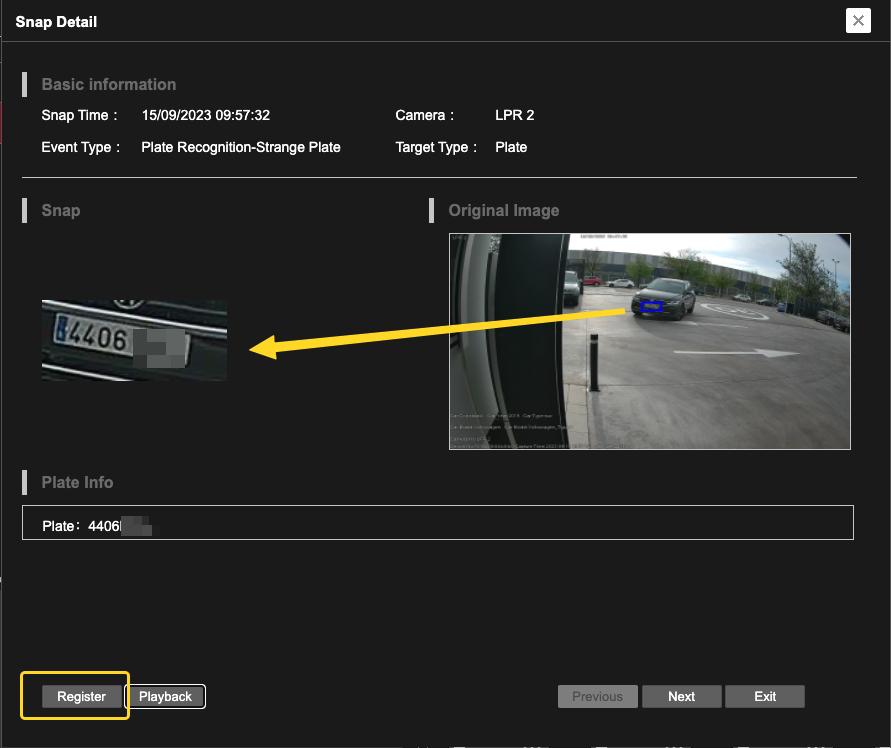

Klicken Sie auf die drei Punkte
Dann werden der Schnappschuss angezeigt und anhand der Details kann das Kennzeichen in der Datenbank registriert werden.

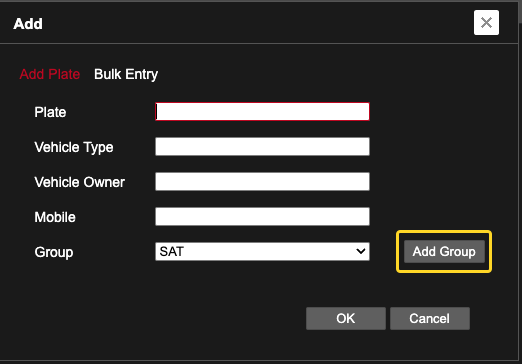

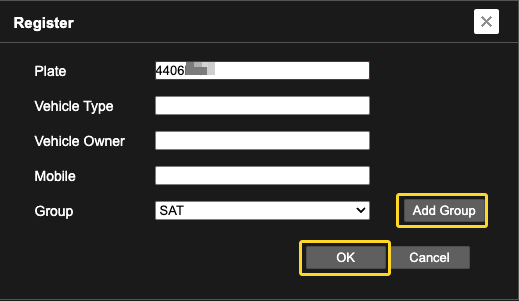

Füllen Sie die Felder aus.
Es besteht auch die Möglichkeit, eine neue Gruppe zu erstellen.
Wenn alle Felder ausgefüllt sind, klicken Sie auf OK.
Zurück zum Anfang

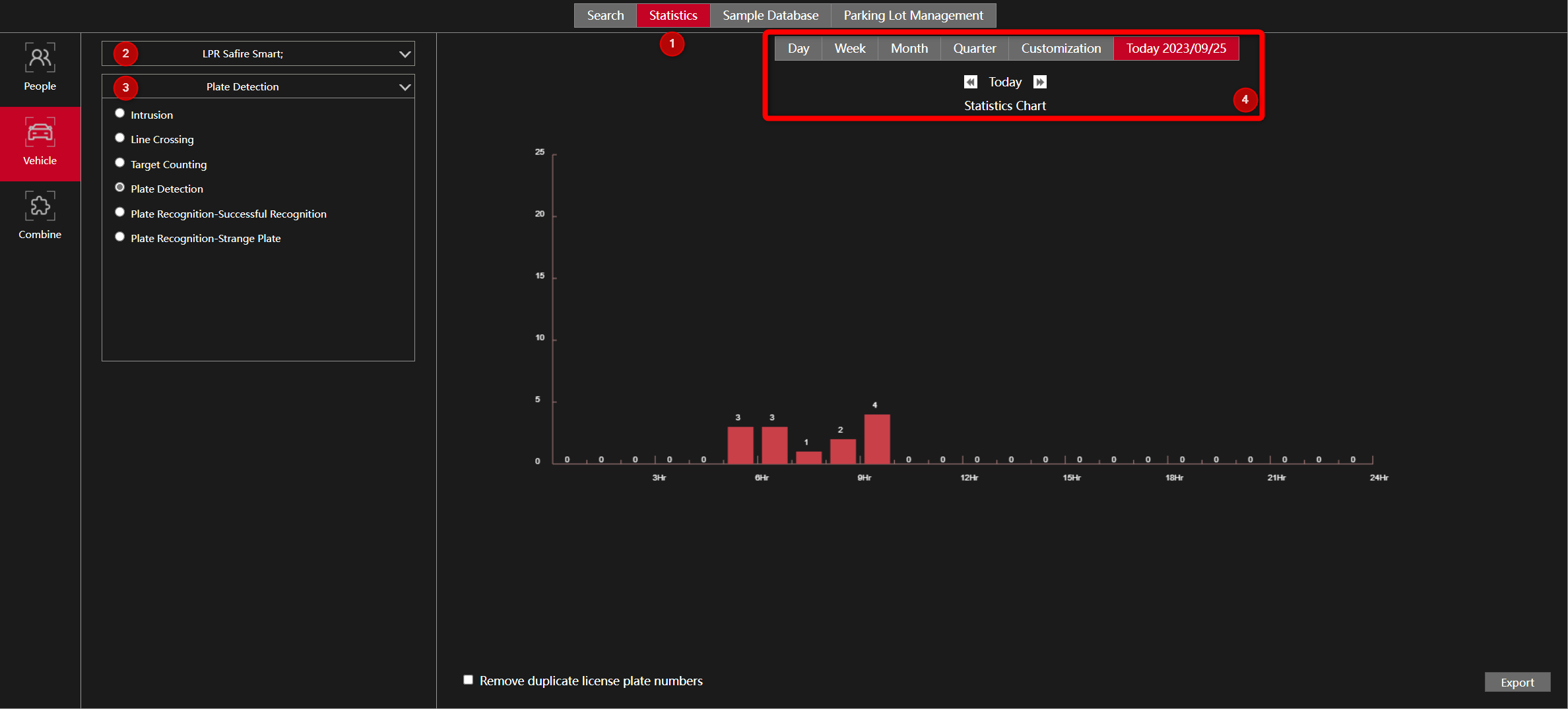

Statistik Kennzeichen Datenbank
1. Klicken Sie auf Statistik
2. Kamera auswählen
3. Zwischen folgenden Optionen auswählen
- Kennzeichen-Erkennung
- Erfolgreiche Kennzeichen-Erkennung
- Fremdes Kennzeichen-Erkennung
4. Zeitraum auswählen
Zurück zum Anfang

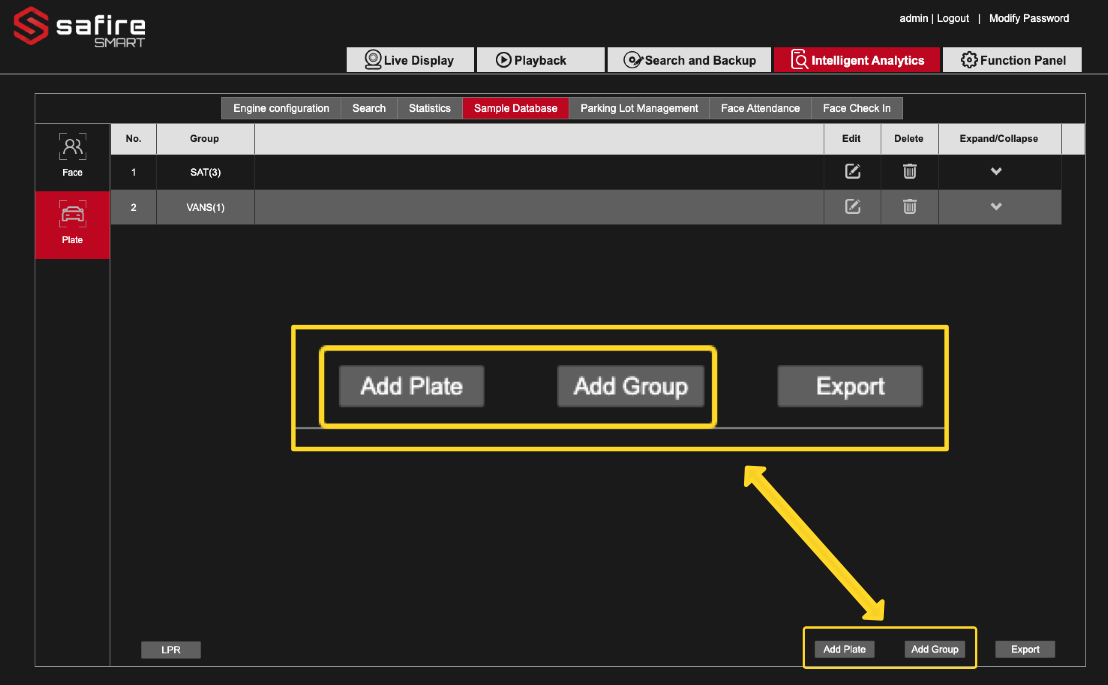

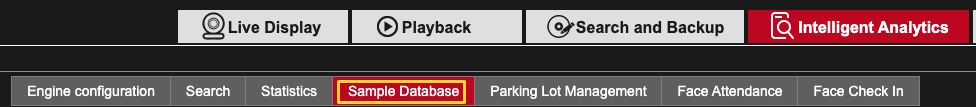

Kennzeichen Beispieldatenbank
Fügen Sie zuerst eine Gruppe hinzu, bevor Sie eine Platte hinzufügen. Sobald eine Gruppe erstellt ist, haben Sie die Möglichkeit, eine weitere neue Gruppe zu erstellen.

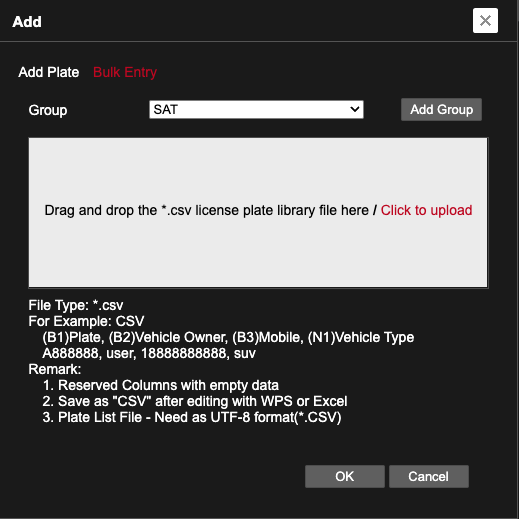

Eine weitere Möglichkeit, eine große Menge hinzuzufügen, ist die Verwendung einer CSV-Datei.
File Type: *.csv
For Example: CSV
(B1)Plate, (B2)Vehicle Owner, (B3)Mobile, (N1)Vehicle Type
A888888, user, 18888888888, SUV
Remark:
1. Reserved Columns with empty data
2. Save as "CSV" after editing with WPS or Excel
3. Plate List File - Need as UTF-8 format(*.CSV)
Zurück zum Anfang
Thermische Kamera

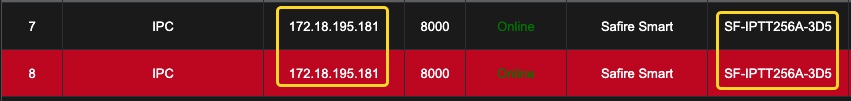

Wenn die Safire Smart Wärmebildkamera hinzugefügt wird, werden 2 Kanäle des NVR verwendet. (Thermisch / Optisch)
In der Kamerakonfiguration gibt es zwei Optionen für das Wärmebild Objektiv. Mann kann über den Temperatursensor Branderkennung und Temperaturerfassung konfigurieren. Außerdem gibt es auch die Option, Linien-Überschreitung und Eindringen in einen Bereich zu konfigurieren.
Branderkennung und Temperaturerfassung

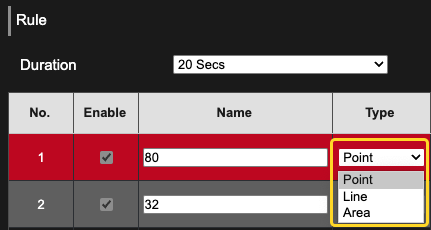

Bei der Art der Regeln gibt es die Optionen Punkt, Linie und Fläche bis zu einer maximalen Anzahl von 10 Kombinationen.
Linien-Überschreitung und Eindringen in einen Bereich
