Diagrama do produto
- LED indicador. Este indicador inclui apenas o indicador de energia (POWER). Quando a luz do indicador é vermelho fixo, indica que o dispositivo está ligado.
- Interface do cabo.
- A porta de depuração.
- Nota: A porta de depuração é apenas para uso de depuração.
- Tamper.
- Interface Wiegand.
- Interruptor DIP.
Descrição da interface
Conecte os dispositivos de controlo de acesso, o controlador antimanipulação, as fechaduras das portas e outros dispositivos de saída relacionados (pode optar por conectar o leitor de cartão Wiegand) para estabelecer a comunicação.

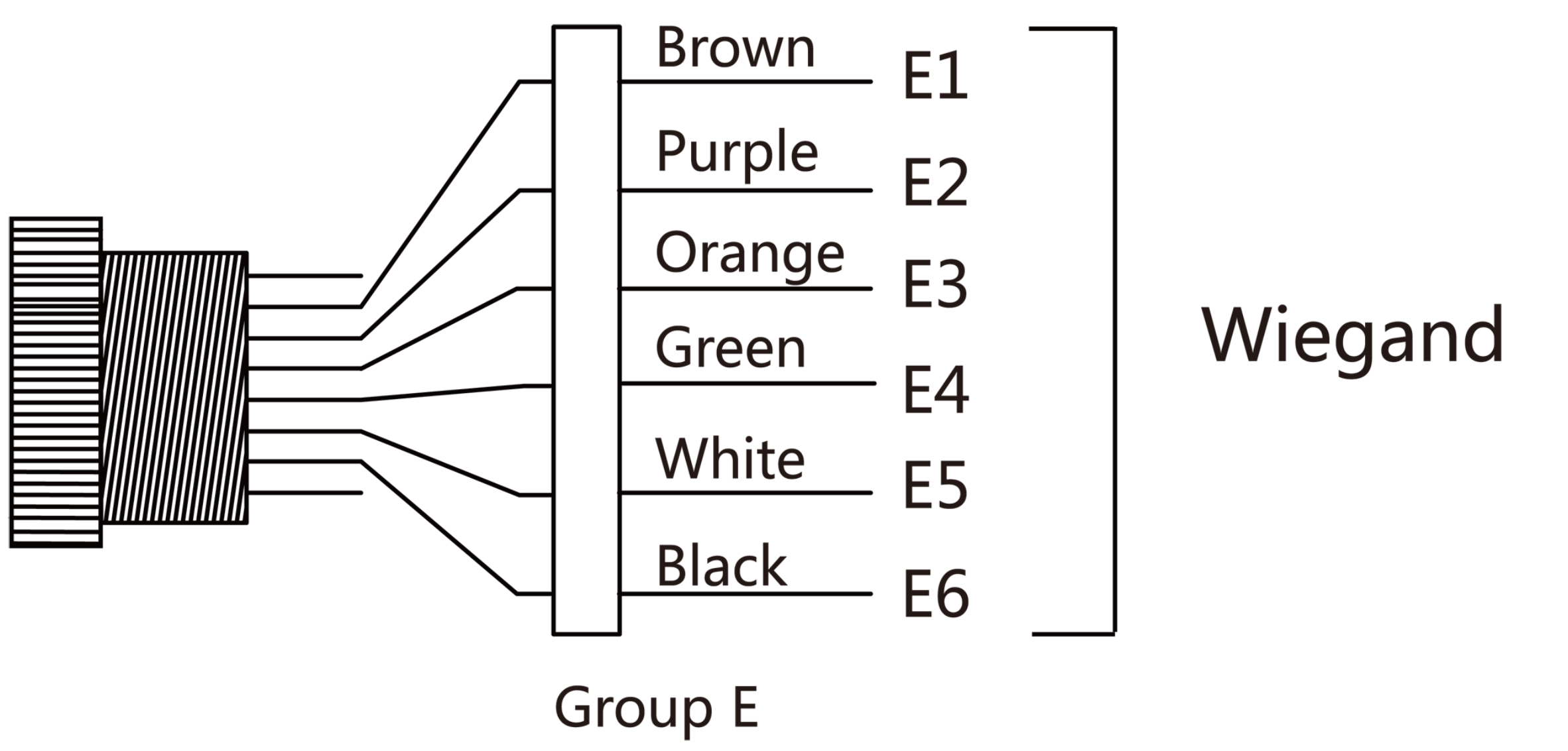

Descrição da interface Wiegand

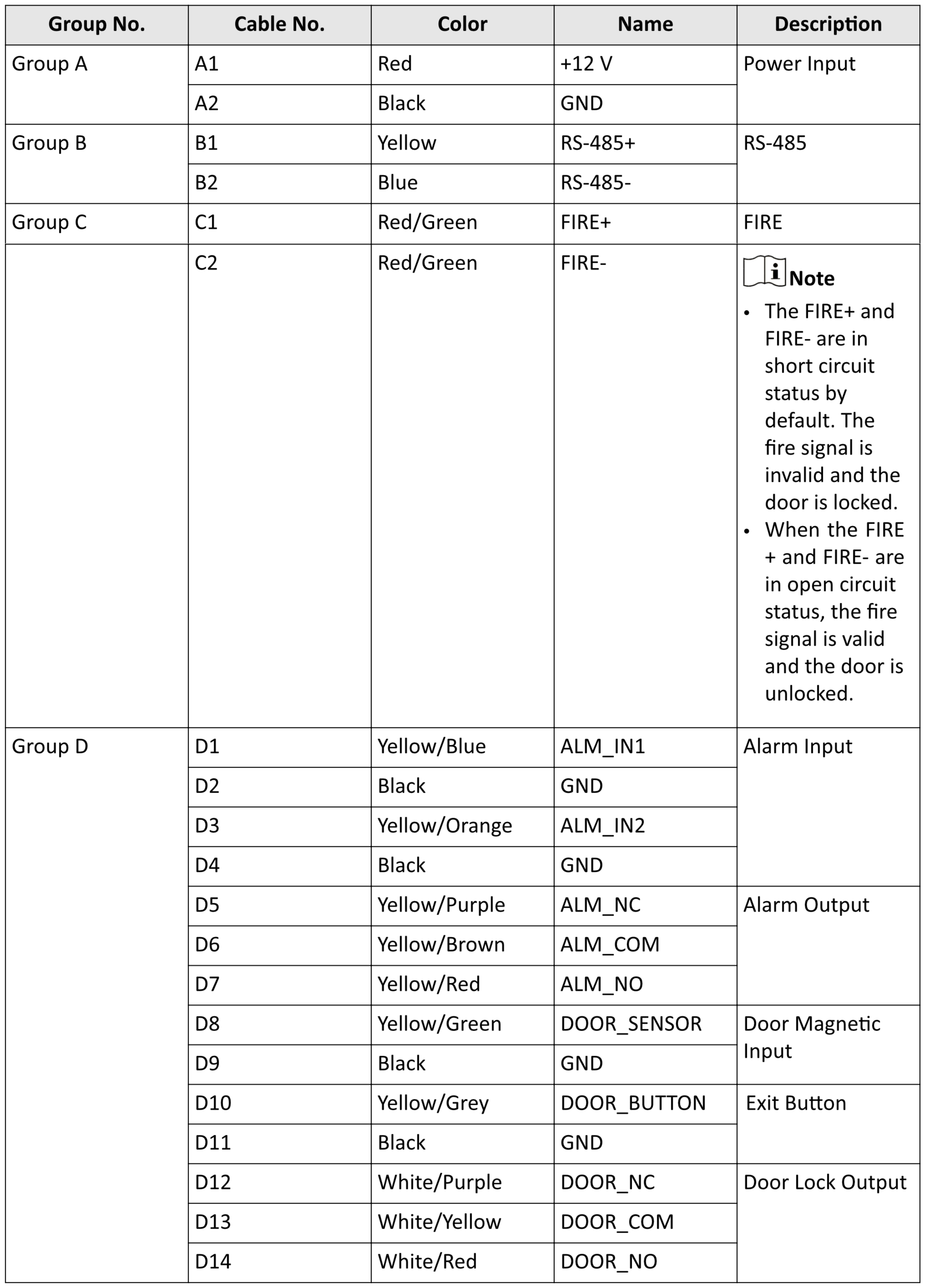

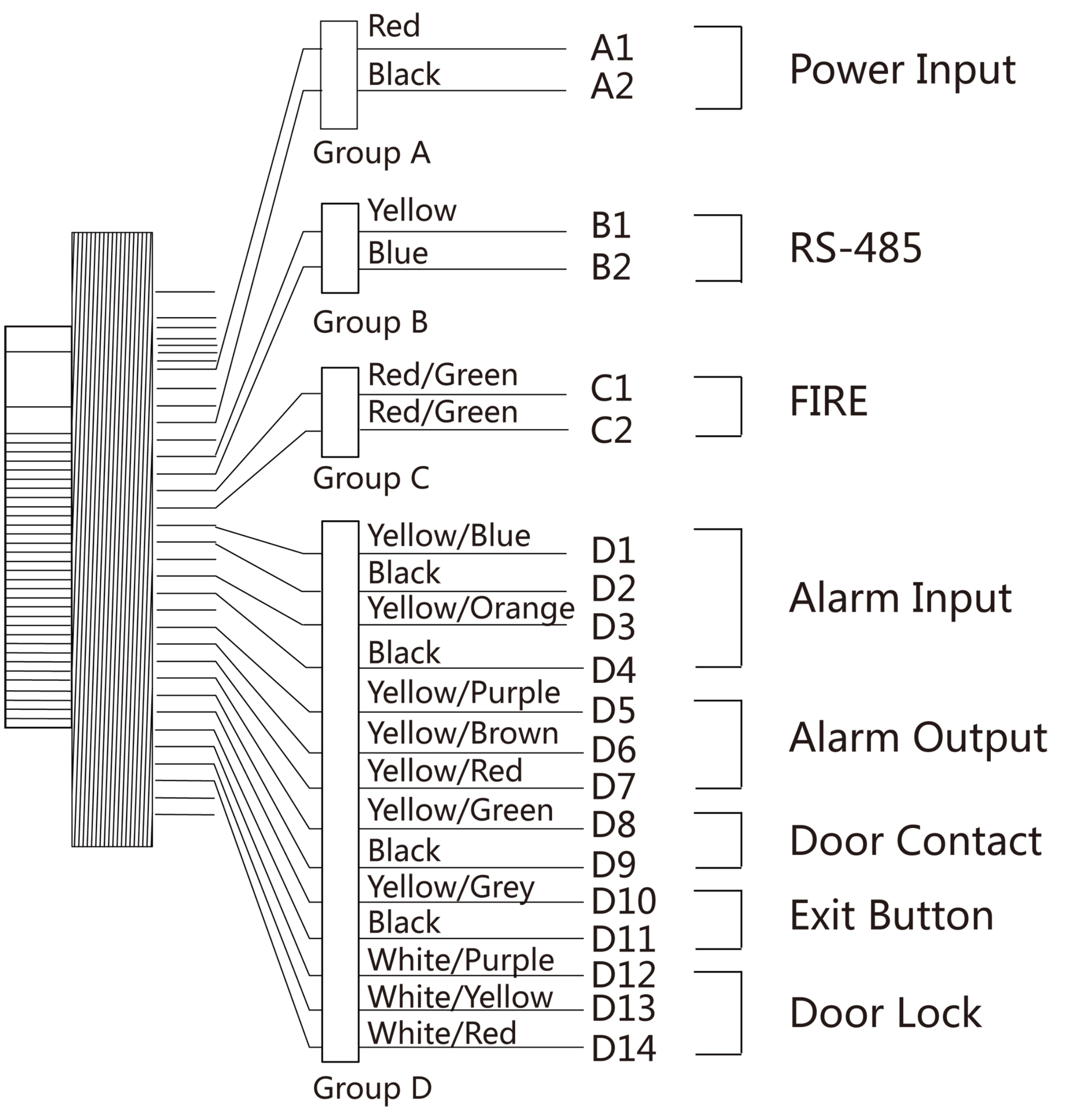

Descrição da cablagem
Instalação
Antes de instalar o controlador antimanipulação, ajuste o interruptor DIP e conecte-o ao cabo.
Descrição do interruptor DIP
Consulte o "Esquema do produto" para saber a posição do interruptor DIP. A descrição do interruptor DIP é mostrada na figura abaixo. Os números 1 a 4 da figura são os interruptores, numerados.
Como mostrado na figura abaixo, o número binário representado pelo interruptor DIP é 0011, que corresponde ao endereço decimal 3.
Nota:
As posições 1 a 3 dos interruptores DIP são usadas para ajustar a direção de comunicação RS-485. A posição 4 é utilizada para o modo Wiegand (OFF: entrada Wiegand, ON: saída Wiegand).
O endereço DIP não pode ser repetido.
Instalar a unidade de controlo de porta segura
Passos
1. Regular o interruptor DIP do controlador antimanipulação conforme os seus requisitos do dispositivo de controlo de acesso.
Nota:
O código binário DIP varia entre 0001 e 1111.
2. Efetue os furos na parede ou noutros locais conforme o modelo de instalação.
Nota:
O peso mínimo da parede ou de outros locais deve ser três vezes superior ao peso do dispositivo.
3. Introduza a barra de plástico fornecida no furo perfurado.
4. Insira o cabo na tomada de cabo, e insira o cabo Wiegand na interface Wiegand.
Precaução:
Se for necessário ligar o cabo a partir da lateral do aparelho, remova o orifício cego de um dos lados.
5. Alinhe os orifícios dos parafusos em ambos os lados do dispositivo com a manga na parede e insira os parafusos fornecidos para fixar o dispositivo.
