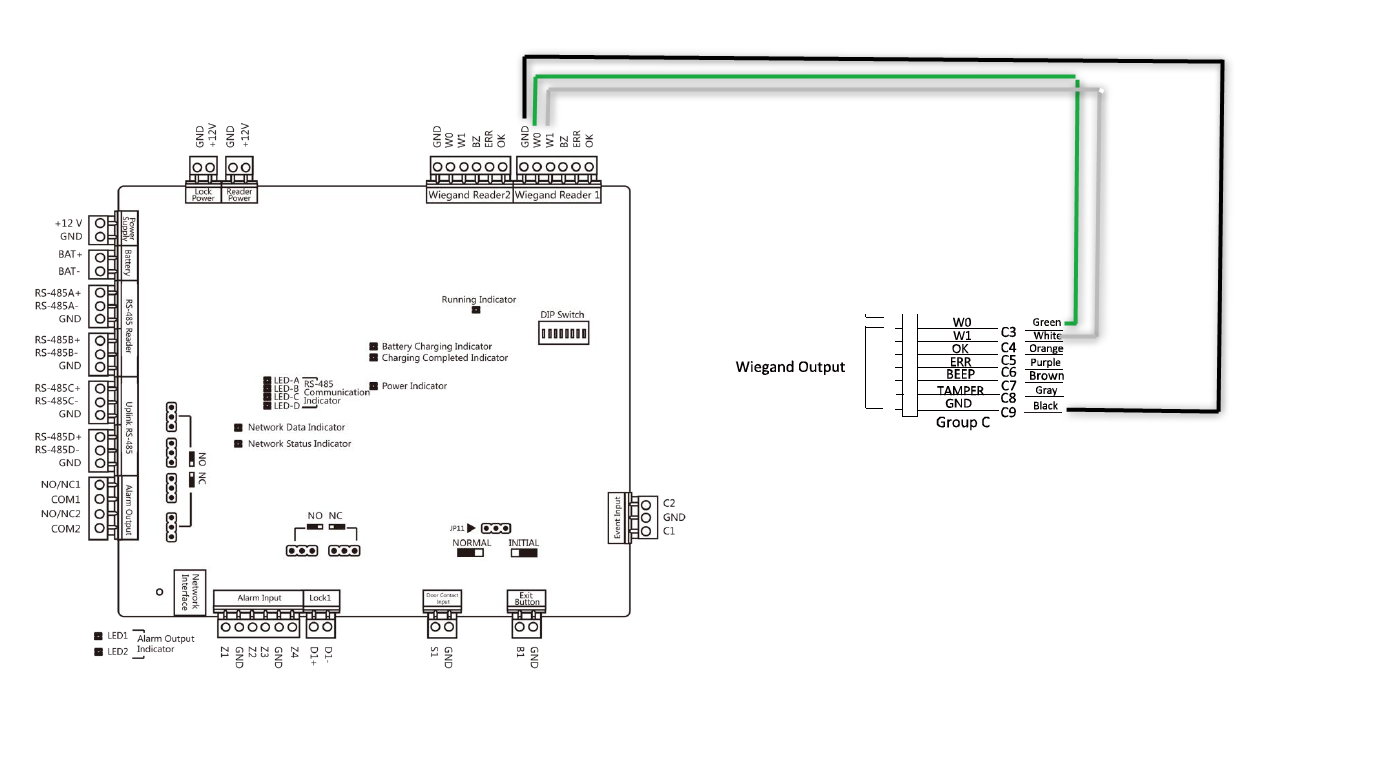

Para a ligação destes terminais apenas é necessário conectar o Wiegand 0 e 1 e pelo menos um GND do SF-AC3011 para a controladora. Se o SF-AC3011 é alimentado pela controladora, ele também é usado para a conexão do GND

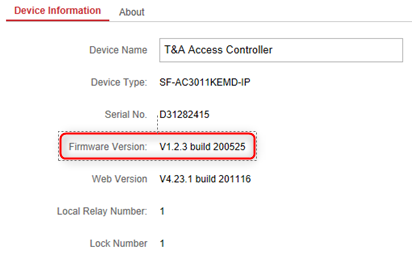

O SF-AC3011 deve estar em uma versão como a seguinte ou posterior

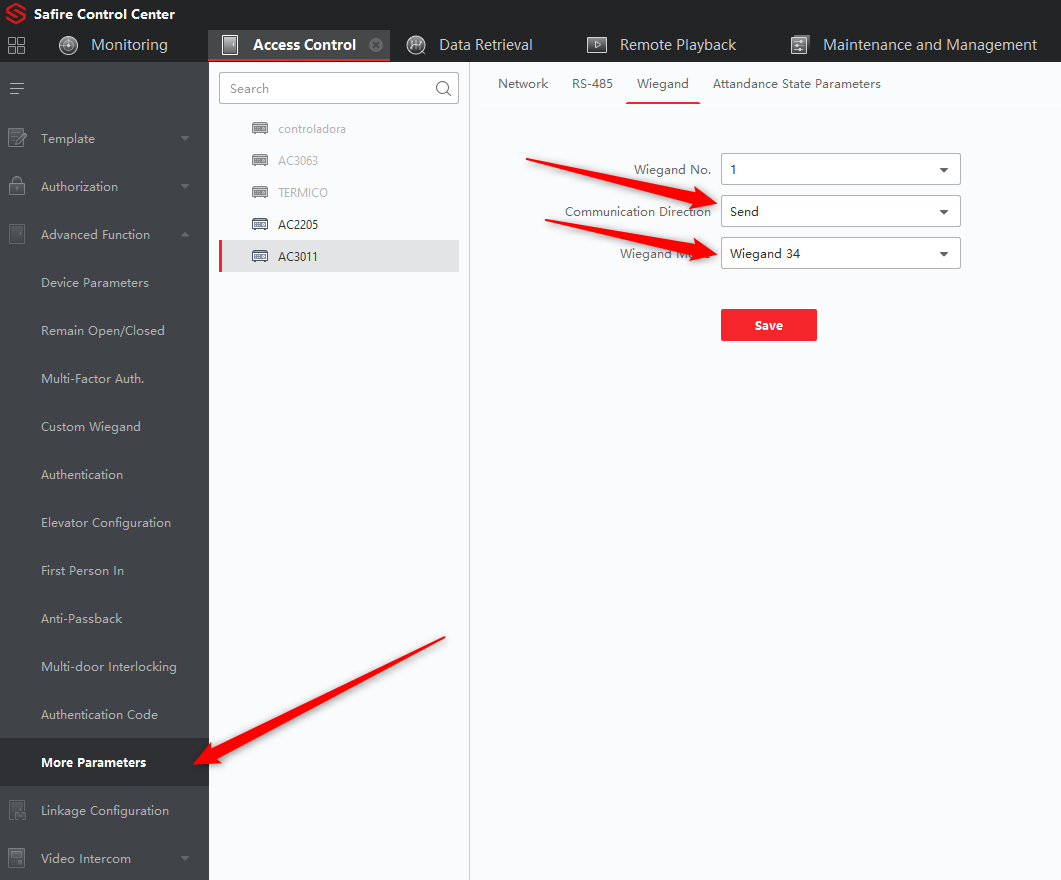

A conexão Wiegand do SF-AC3011 deve ser configurada como Remitente (Send), isso pode ser feito no menu do próprio equipamento ou com o SCC:
IMPORTANTE: o que o SF-AC3011 envia é o número do cartão associado ao usuário, por isso será essencial que os usuários carreguem um cartão, que pode ser inventado. Dependendo do tipo de Wiegand podes definir, seja 26 ou 34, o número de dígitos do cartão que você adicionar ao usuário irá mudar:
- Wiegand 26 - 8 dígitos
- Wiegand 34 - 10 dígitos

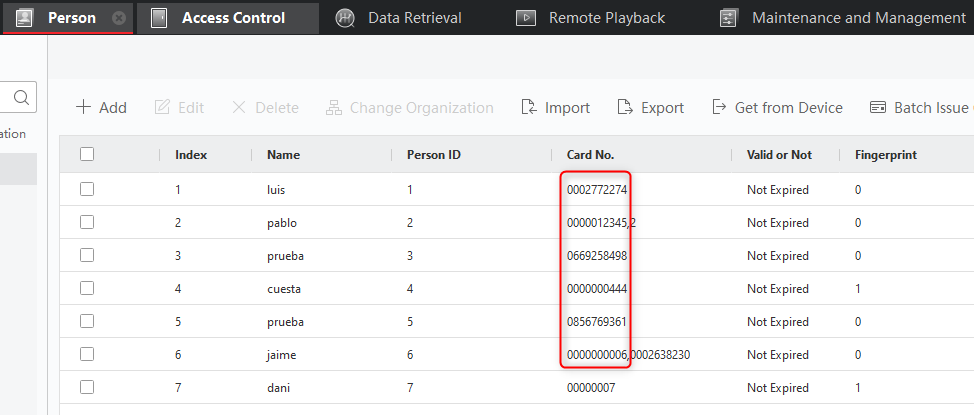

Se os utilizadores criados não tiverem essa quantidade de dígitos no cartão, ao se cadastrar, o terminal não enviará a informação pelo Wiegand. Neste exemplo com Wiegand34 os usuários têm 10 dígitos no cartão:

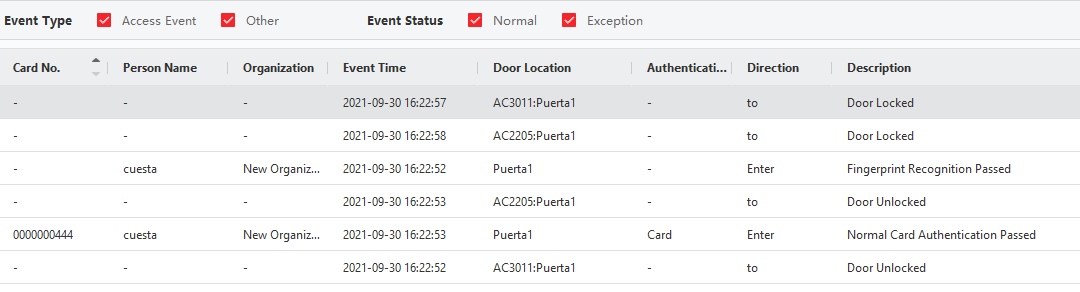

Uma vez feitas estas configurações ao adicionar os usuários tanto ao leitor como ao controlador, o evento é recebido em ambos os dispositivos e o relé atua no controlador quando recebe o número do cartão e o usuário tem permissões de acesso
Se, por outro lado, o SF-AC3011 Wiegand26 tivesse sido configurado no SF-AC3011, os dígitos do cartão teriam de ser 8.
